Как легко и быстро построить беседку с камином своими руками? Виды и проекты +Фото и как построить под ключ

Подготовка

До начала основного этапа строительства проводят геодезические работы. Результаты изыскания помогут избежать плывунов и других неприятностей. Все имеющиеся на участке деревья с сильно развитой корневой системой удаляют. Иначе возрастает вероятность разрушения фундамента.

Отведенный под строительство участок тщательно выравнивают. При необходимости заполняют ямы и срезают возвышенности. Затем на ровном участке выполняют схему будущего строения и делают разметку. Верхний плодородный грунт снимают на глубину 20 см. Снятую почву используют для других нужд. Также готовят инструменты и материал для строительства:

• штыковую лопату;
• рулетку;
• колышки и шпагат для разметки;
• арматуру и проволоку;
• бетонный раствор;
• доски для опалубки;
• материал для гидроизоляции;
• отвес и уровень;
• кельму;
• трубы для укрепления опорных столбов;
• сварочный аппарат;
• бетономешалку;
• материал для обустройства кровли;
• доски и брус для перекрытий;
• кирпичи.

Подходящая форма и количество углов

Если вы знаете, как будет выглядеть постройка, необходимо нарисовать ее эскиз. Пусть ему будет еще далеко до чертежа, но этот шаг поможет правильно сориентироваться с внешним видом сооружения.

Внимание! Углы увеличивают площадь постройки, но скрадывают полезное пространство. Шестиугольник по площади может быть больше квадрата, но в нем будут труднее расположить печь, террасу и зону отдыха

Если вы хотите вместить барбекю, мангал, зону приема пищи, зону отдыха и террасу, то беседка может быть:

• шестигранной. Выглядит красиво и элегантно;
• асимметричной. Форма произвольна, зависит от того, что вы захотите расположить внутри;
• прямоугольной. Самое распространенное решение, позволяющее эффективно использовать всю площадь.

Перед мангалом в беседке должно быть как минимум 2 метра свободной площади

Строительные материалы

В качестве материалов для строительства наиболее часто применяются:

• дерево;
• металл;
• кирпич;
• поликарбонат.

При выборе материалов, как уже было указано ранее, следует ориентироваться на материал, из которого построено основное сооружение участка.

Основные критерии выбора материала:

• тип беседки (определяет сезонность использования): открытая или закрытая;
• с мангалом или без него – материалы для строительства должны быть пожаробезопасными в случае установки печного оборудования, а материал пола должен выдержать его вес;
• декоративные качества материалов;
• форма беседки.

Древесина

Дерево является наиболее экологичным материалом и впишется практически в любой дизайн ландшафта. Главными преимуществами являются простота обработки, лёгкость, низкая теплопроводность, относительная дешевизна. Среди недостатков: неустойчивость к влаге и вредителям, пожароопасность, необходимость постоянного ухода.

Металл

Беседки из металла отличаются высокой прочностью и долговечностью, не требуют массивного основания, предоставляют неограниченные возможности в плане дизайна.

Для изготовления металлической беседки может использоваться профильная труба, прутки, листовой металл или кованные конструкции. Все элементы легко соединяются друг с другом при помощи сварки.

Среди минусов металлических конструкций: сильный нагрев на солнце, подверженность коррозии, необходимость в постоянном уходе.

Кирпич

Кирпич в качестве строительного элемента выбирается для сооружений капитального характера. Такие здания надёжны и долговечны, но требуют применения бетонных фундаментов, поскольку очень массивны. Могут использоваться в любое время года, пожаробезопасны и экологичны.

Поликарбонат

Поликарбонат – современный материал, нашедший применение для самых различных сооружений: заборов, теплиц, навесов и, конечно, беседок. Это гибкий материал, с помощью которого можно создавать конструкции самых разнообразных форм.

Имеет небольшой вес, высокую прочность и долговечность, легко монтируется, огнеустойчив, стоек к влаге, прозрачен, что позволяет использовать в беседке естественное освещение.

Отрицательные стороны

Печи-барбекю из кирпича и камня для беседок обладают довольно крупными размерами. Существуют миниатюрные варианты, но у них есть своя трудность, связанная с конструкцией.

Согласно правилам техники безопасности, по периметру требуется обеспечить свободное пространство. Площадь общей территории должна составить примерно 3 м².

Кроме того, печи с мангалом и барбекю запрещено возводить в беседках, которые выполнены из легковоспламеняющихся материалов: стены постройки могут оплавиться от жара.

Важно также предусмотреть монтаж дымохода. Кроме того, если уличную печь планируется обустроить коптильней или варочной поверхностью, для этого понадобится дополнительное пространство

Как построить беседку своими руками

Первым делом стоит начать с выбора места. Оно должно быть удобно расположено во дворе (не слишком далеко от дома, и не на самой границе участка) и соответствовать всем правилам пожарной безопасности: поблизости не должно быть легковоспламеняющихся объектов, сухих деревьев или кустарников.

Стоит также продумать, чтоб дым, который будет идти из каминной трубы не мешал соседям — это поможет избежать проблем в будущем.

Далее выберите материал стен. Это может быть кирпич, камень, деревянный брус, метал, пластик. Если для вас это первый опыт строительства, не рекомендуем использовать кирпич, т.к. это довольно кропотливый труд. Лучше всего в таком случае использовать дерево. Беседки из кирпича или дерева к тому же создают особую атмосферу уюта.

Далее приступайте к заливке фундамента. Для беседки из кирпича с пристенным камином он обязательно должен быть бетонным. Для беседок открытого типа достаточно просто забетонировать основание несущих столбов, делать сплошную бетонную заливку не обязательно.

Когда фундамент готов можно приступать к возведению стен и крыши. С материалом стен уже определились, а что касается крыши то подойдет дерево, шифер, металлочерепица или профнастил.

! Помните, если в строительстве беседки с камином вы используете дерево, очень важно обработать его качественной огнеупорной пропиткой!

Дальше можно приступать к выкладке самого камина. Настоятельно рекомендуем, если вы новичок в делах строительных, обратитесь за помощью к профессионалам. (в современном мире их найти совсем не сложно, достаточно внимательно изучить отзывы). Самая распространённая ошибка при устройстве камина — неправильно собранный так называемый угол зуба, что чревато постоянным задымлением помещения, в котором находится камин.

Уже на данном этапе вас можно поздравить! Теперь осталось отделать место отдыха изнутри и по желанию задекорировать его. Для пола в беседке можно использовать тротуарный камень или плитку. Довольно просто и красиво в таком интерьере будет смотреться террасная доска. Она очень долговечна (гарантийный срок службы составляет минимум 25 лет) и проста в установке, принцип укладки такой же как у ламината.

Декор поможет создать особую атмосферу. Не забудьте про освещение. Обычно трех точек света будет вполне достаточно, дополнительно можете провести световую дорожку от дома к беседке.

! Когда будете проводить электричество к беседке правильно выбирайте проводку, она должна быть высокого качества и с хорошей гидроизоляцией!

Строительство беседки

Первое что нужно сделать, это подобрать благоприятное место для расположения будущей беседки. Она должна располагаться не очень далеко от основного строения, но необходимо учитывать, чтобы дым с камина не попадал в него. Оптимальным вариантом считается расчищенная площадка, вблизи больших деревьев или маленького водоема.

Дальше нужно определиться с размерами строения. Это зависит в первую очередь от количества человек в семье. На практике, самыми распространенными размерами беседки считается:

• Ширина —2 метра.
• Длина —3 метра.

Но все размеры сугубо индивидуальны, вы можете или уменьшить их, или увеличить.

Эскизы беседок с чертежами и размерами

Имеющиеся размеры можно пропорционально увеличивать или уменьшать

Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной

Простая беседка из дерева

Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.

Квадратная беседка из дерева для дачи или сада

При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.

Проблемные узлы при устройстве шатровой крыши на беседке

Примерно так можно разметить ее по высоте и набить обрешетку под кровельный материал

Беседка в китайском стиле (с чертежами и размерами)

Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.

Внешний вид деревянной беседки в китайском стиле

Главный фасад — высота от пола до верхней обвязки 2,160 м

Главный фасад без кровли: вертикальные стойки 150*150 мм

Вид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 мм

Поперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крыши

Продольный разрез

План расположения столбиков под беседку

Нижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестиками

Верхняя обвязка

Установка балок перекрытия (цифры — это обозначение материала с спецификации)

Стропильная система

Детализация узла 2 — как устанавливать стойки

Как сделать ступеньки в веранду — узел 2

Крепление стропильной системы к верхней обвязке — на деревянные штыри

Детализация ограждения

Спецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки

Спецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки

Большая беседка на фундаменте

Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять.  В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.

Большая беседка под остекление

Чертеж беседки-качели

Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.

Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.

По этому чертежу можно построить беседку-качели своими руками

Об изготовлении обычных качелей разных видов можно прочесть тут.

Об уходе за печами и технике безопасности при обращении с ними

При эксплуатации печей с мангалом и барбекю нужно соблюдать правила безопасности, к которым относятся следующие.

1. Следить, чтобы угли или искры не попадали на траву.
2. Убрать все легко воспламеняющиеся материалы или предметы от печи на расстояние не менее 10-ти метров.
3. Если рядом есть сухая трава, лучше избавиться от нее перед приготовлением пищи.
4. Проследить, чтобы рядом не было кустарников и деревьев, с приближенными к мангалу ветвями.
5. Все посадки лучше перенести на 10 метров от мангальной зоны.

Надо знать и общие правила, которые обеспечат вам безопасность.

Таблица правил безопасности при обращении с огнем

После трапезы следует произвести уход за печью:

• потушить угли;
• убрать остатки золы и углей и утилизировать;
• промыть мангальную зону печи;
• просушить на открытом воздухе.

При правильном уходе печь будет всегда готова к эксплуатации, а при соблюдении норм безопасности вы предотвратите негативные последствия в виде возгораний, тем самым не омрачите себе комфортный отдых.

Барбекю Landmann Pedestal 11242

Модель барбекю на штативе немецкого качества, выполненная из нержавейки серебристого цвета. Благодаря высокой конструкции к барбекю поступает отличный приток воздуха. Решетка оснащена удобными деревянными ручками, с помощью которых можно регулировать высоту и контролировать температуру прожарки. Для золы предназначен поддон, который легко выдвигается и очищается.

Барбекю Landmann Pedestal 11242Плюсы

• крепкая нержавеющая сталь;
• модель немецкого качества;
• наличие удобных деревянных ручек на решетке;
• легко очищать от золы.

Минусы

минимальный комплект.

Уличный гриль Барбекю Грация

Барбекю из огнеупорного бетона, покрытого плиткой и штукатуркой, которое можно собрать за 1,5 часа. В виде топлива можно использовать дрова и древесный уголь. В комплектацию гриля входит: барбекю, четыре предмета по уходу за грилем, корзина для розжига дров, рамка-держатель для шампуров и решетки-гриль. Отдельно производитель предлагает приобрести за надобностью фундаментную плиту под печь малого и большого размера.

Гриль Барбекю ГрацияПлюсы

• долговечность;
• надежность;
• красивый внешний вид;
• функциональность.

Минусы

высокая стоимость.

Гриль-барбекю Deluxe 46

Китайский производитель предлагает нам модель гриль-барбекю Deluxe 46, созданную по множеству подобных моделей. Конструкция оборудована большим объемным котлом, двумя решетками — для углей и для жарки. На крышке расположена удобная ручка и отверстия для регулировки тяги и термометр для контроля температуры внутри котла. По бокам котла есть 2 ручки, которые при приемлемой температуре не нагреваются. Благодаря ручкам и прикрепленным колесам возможно переместить барбекю куда угодно. Под котлом расположена емкость для золы, а чуть ниже место для хранения необходимых принадлежностей. Единственным недостатком потребители считают хрупкие колеса.

Гриль-барбекю Deluxe 46Плюсы

• легкий передвижной агрегат удобен в транспортировке;
• есть возможность контролировать температуру;
• доступная цена.

Минусы

• колеса из пластика хрупкие;
• при слишком большой температуре может расплавиться ручка.

Барбекю Sunday Apollo 80

Барбекю на колесах от итальянского производителя Sunday выполнено из крепкой черной стали. Комплектация барбекю: дровница, решетка и столик. Модель оборудована ограничителем для дров, ручками по бокам, отверстиями для вертеля. Внизу агрегата есть полка из деревянных реек для всяких принадлежностей. Дополнительно производитель предлагает приобрести лопатку и вилку из нержавеющей стали. В комплекте с барбекю идет инструкция по сборке и гарантийный срок от производителя.

Барбекю Sunday Apollo 80Плюсы

• есть сертификат соответствия ГОСТ;
• высококачественный материал.

Минусы

небольшой набор аксессуаров.

Барбекю GREIVARI Weekend

Стационарная модель барбекю GREIVARI Weekend изготовлена из крепкой черной стали. Она оборудована столиком, дровницей и крышей, а также крючками для полотенец и прихваткой. Вес агрегата составляет 110 кг. Гарантия от производителя 2 года. Потребители отмечают, что барбекю сильно дымит и система подъема выполнена не грамотно.

Барбекю GREIVARI WeekendПлюсы

• красивый дизайн;
• наличие крыши;
• экран котла панорамный;
• наличие крючков и прихватки;
• отличная деревянная столешница.

Минусы

• завышена стоимость;
• конструкция непродуманная.

Барбекю GREIVARI Weekend

Категории оборудования

Камин садовый, беседка может относиться к определённой категории. В первую очередь такие приборы подразделяются согласно своим конструктивным особенностям.

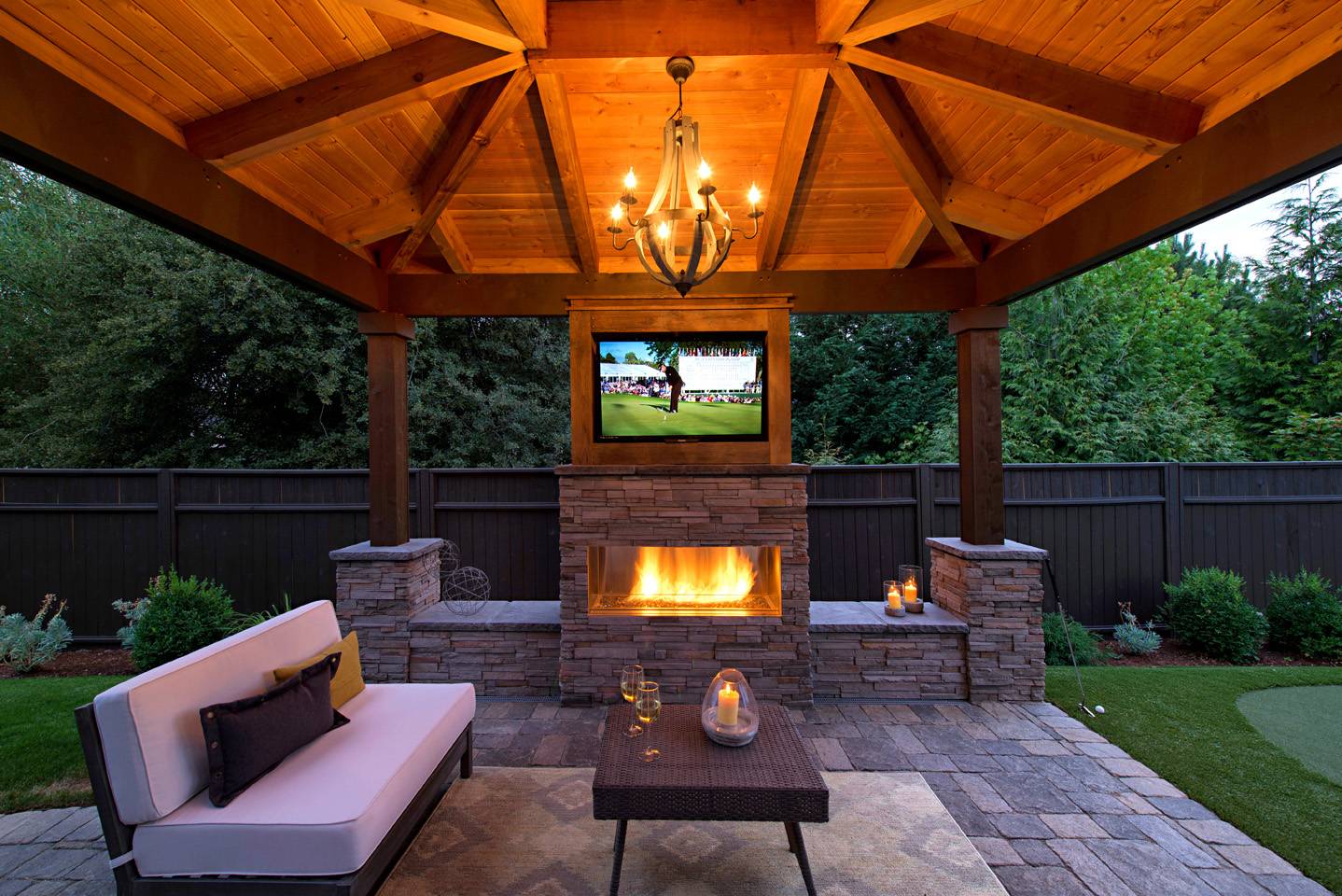

Открытая беседка с камином прекрасно подходит для установки в дачном саду. Проводить время в такой открытой конструкции можно только в хорошую погоду и летом. Отопительный агрегат в этом случае может располагаться как внутри беседки, так и за её пределами.

Пристройка также может быть частично открытой. В этом случае она будет оборудоваться стенками, которые закрываются различными шторками или тюлем. Это не позволит ветру и грязи попадать вовнутрь. Также вместо массивных перегородок можно ограничиться стеклянными стенками. Наполовину закрытые беседки с камином подходят для местности, в которой частыми гостями являются ветра и дожди.

Самыми популярными и одновременно сложными в возведении являются полностью закрытые беседки. Такие устройства – это маленькие домики, внутри которых установлена печь. В этом случае за счёт наличия окон и дверей и отсутствия открытых плоскостей, пространство может хорошо прогреваться. Тем самым находиться в таком помещении можно даже зимой и без верхней одежды. Однако поскольку пространство в такой беседке полностью закрыто, камин должен оборудоваться и подключаться к качественному дымоходу.

Варианты кирпичных каминов-мангалов

Камин строится из огнеупорного и декоративного кирпича — такие изделия не трескаются в процессе использования печки. Желательно, чтобы материал содержал большой процент глины. Тогда кирпич выдержит высокую температуру, и при накаливании на нём не будут образовываться трещины. Кирпичные камины-мангалы бывают трёх типов. Ознакомившись с особенностями каждого из них, вы непременно решите, какой из них подойдёт именно вам.

Классический

Мангал классического устройства из кирпича — наиболее простой и бюджетный вариант, предполагающий приготовление шашлыка с использованием шампуров.Такая печка представляет собой конструкцию закрытого типа, имеет небольшие размеры и закрывается со всех сторон. А дым при этом выводится через дымовую трубу.

Знаете ли вы? Самая высокая дымоотводящая труба в мире находится в городе Экибастуз, Казахстан. Она была построена в 1987 году на электростанции ГРЭС-2. Её высота составляет примерно 420 метров.

Проблема такого сооружения заключается в низкой тяге, которую приходится рассчитывать непосредственно на месте. Образуется сажа, которая портит внешний вид конструкции. Однако за небольшую сумму денег вы получите полноценную печь, которую можно эксплуатировать в любых, даже самых экстремальных, условиях.

Кирпичное барбекю

Барбекю и мангал разнятся между собой способом зажарки мяса. Печь барбекю визуально схожа с камином лишь с тем отличием, что топка у неё располагается гораздо выше.

Узнайте также, как укрепить беседку, чтобы не шаталась, с помощью столбчатого фундамента.

В случае с барбекю мясо жарят на специальной решётке и периодически переворачивают приспособление на 180 градусов. Такой метод является весьма удобным и интересным, а суть строения принципиально не меняется. Кладка кирпича производится аналогично классическому мангалу. А внутри конструкции горят поленья и происходит жарка мяса.

Печной комплекс

Каминный комплекс даёт значительно больше возможностей в кулинарном процессе. Он обычно состоит из мангала, печки, плиты, устройства для копчения продуктов и тандыра. Весь комплекс оборудован качественными вытяжками, что позволяет готовить в нескольких техниках в одно и то же время. Такая конструкция по стоимости обойдётся недёшево, поскольку потребуется немало материала для постройки.

Обратите внимание на информацию о том, как сделать беседку из профнастила своими руками. Кроме того, придётся заняться серьёзными расчётами

Потому здесь никак нельзя сэкономить — к строительству печного комплекса следует отнестись максимально серьёзно и иметь приличные финансовые ресурсы

Кроме того, придётся заняться серьёзными расчётами. Потому здесь никак нельзя сэкономить — к строительству печного комплекса следует отнестись максимально серьёзно и иметь приличные финансовые ресурсы.

Строительство каркасной беседки с односкатной крышей

Чтобы избежать серьезных ошибок и минимизировать расходы на строительство, начинать нужно с самого простого. Для примера взята беседка прямоугольной формы с односкатной крышей и на плитном фундаменте.

Строительство каркасной беседки с односкатной крышей

Необходимые материалы:

• крупный камень или щебень;
• песок;
• бетонный раствор;
• доски для опалубки;
• брус 100х100 мм и 50х50 мм;
• доски сечением 30х150 мм;
• грунтовка для дерева;
• краска;
• шифер или профнастил для крыши;
• саморезы и болты;
• арматурные прутья.

Также понадобятся инструменты:

• лопата;
• строительный уровень;
• правило;
• ножовка;
• электролобзик или циркулярка;
• шуруповерт;
• молоток;
• малярные кисти;
• болгарка.

Разметка основания беседки

Разметка будущей беседкиРазметка будущей беседки

Выбирают ровный открытый участок сада и производят разметку. Для этого определяют расположение одного из углов беседки и намечают его колышком. Отмеряют расстояние до остальных углов, ставят маячки, натягивают между ними бечевку. В получившемся прямоугольнике измеряют диагонали: если они одинаковой длины, разметка произведена правильно.

Подготовка котлована

Засыпка и трамбовка песка

Лопатой выбирают грунт на глубину примерно 25-30 см, выравнивают дно, тщательно его утрамбовывают. Стенки котлована должны быть строго вертикальными. Далее насыпают крупнозернистый песок слоем 10 см, хорошо разравнивают его и обильно увлажняют для уплотнения. По периметру выставляют опалубку из досок высотой до 10 см, укрепляют ее брусом.

Заливка фундамента

Котлован выкладывают большими плоскими камнями или засыпают почти до верха крупным щебнем. По углам периметра между камнями вбивают отрезки арматурных прутьев; пруты должны возвышаться над готовым фундаментом минимум на 10 см. Готовят бетонный раствор и заливают котлован. Поверхность разравнивают правилом или разглаживают мастерком.

Фундамент

Установка каркаса

Для каркаса берут 4 бруса 100х100 мм и обрезают по высоте беседки. Передние брусья оставляют на 15-20 см длиннее задних, чтобы сделать скат крыши. После этого опоры хорошо обрабатывают грунтовкой и просушивают. В нижнем торце каждой опоры просверливают небольшое отверстие по диаметру арматурных прутьев, которые выступают из бетона по углам основания. Надевают брусья на пруты, выставляют по вертикали с помощью уровня и дополнительно укрепляют металлическими пластинами и анкерными болтами.

Каркас, выполненный из бруса

После установки боковые опоры соединяют между собой досками 50х150 мм, а затем монтируют раскосы для стропил. На высоте 10 см и 0,5 м от пола стойки соединяют горизонтальными перемычками из бруса 50х50 мм. Между перемычками крепят вертикальные бруски с шагом 40 см. Дверной проем оставляют свободным. Все крепления осуществляют с помощью болтов и стальных уголков, которые прикручивают к дереву саморезами.

Все крепления осуществляют с помощью болтов и стальных уголков, которые прикручивают к дереву саморезамиКонструкция беседки

Цены на различные виды бруса

Брус

Монтаж крыши

Схема крышиМонтаж крышиДеревянные лагиКрыша беседки

На доски, соединяющие опорные брусья, набивают лаги с шагом 30 см. Сверху лаги обшивают обрезной доской 30х150 мм. Между досками оставляют зазоры шириной от 5 до 15 см. Разумеется, все элементы крыши должны быть обработаны антисептической грунтовкой и хорошо просушены. Сверху доски можно накрыть пергамином и зафиксировать его скобами степлера. Поверх пленки набивают тонкие рейки, чтобы между кровельным покрытием и пленкой оставался вентиляционный зазор. На рейки укладывают шифер и закрепляют его гвоздями 120 мм с оцинкованными шляпками.

Обустройство беседки

Покраска беседки

После установки каркаса и кровли все деревянные поверхности необходимо покрасить. Когда краска высохнет, внутри беседки ставят деревянный столик и лавочки вдоль стен. От дома к беседке проводят электричество, вешают лампочку или светильник. Чтобы придать помещению уют, можно завесить стены плотной светлой тканью. Внутреннее убранство полностью зависит от вкуса и возможностей владельцев дома.

Проекты беседок – строим своими руками

Чертеж беседки из дерева, 6 гранная конструкция
Схема основание и крыша 6 угольной постройки
Чертежи  8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых  прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема, как построить беседку в японском стиле
Схема сборки деревянного домика гриль
Беседка своими руками чертежи, фото конструкции из металла
Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса
Чертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита. Чертеж беседки из металла, фото простой конструкции с элементами ковки

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

Чертеж сварной переносной конструкции с поликарбонатной крышей
Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

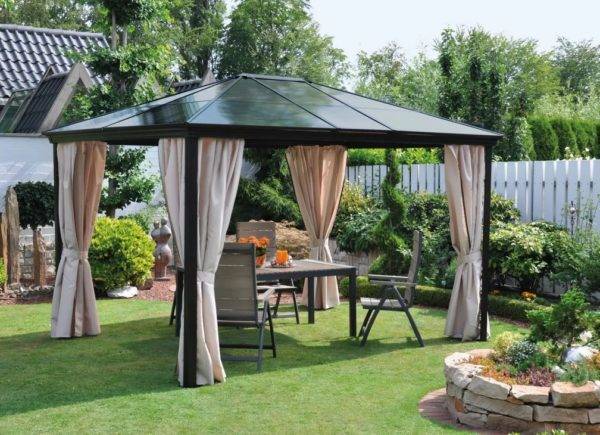

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции
Летняя конструкция из поликарбоната, схема как сварить каркас из металла
Чертеж деревянной постройки из бруса, украшенной деревянной решеткой
Закрытая конструкция с решеткой, проект шестигранной постройки
Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Чертеж односкатной постройки из бруса

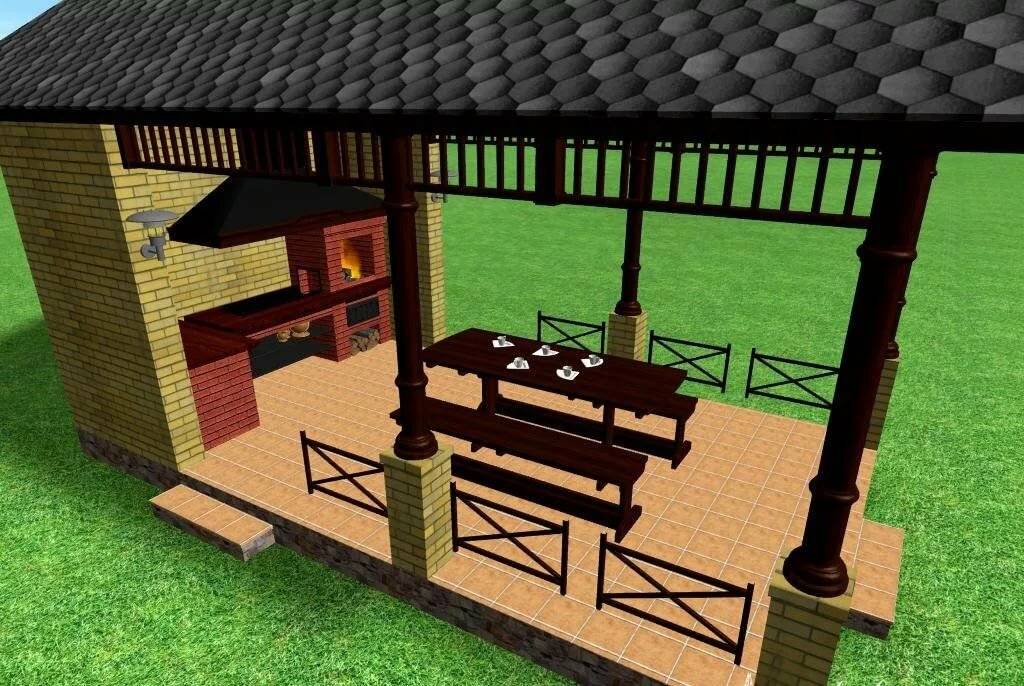

Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

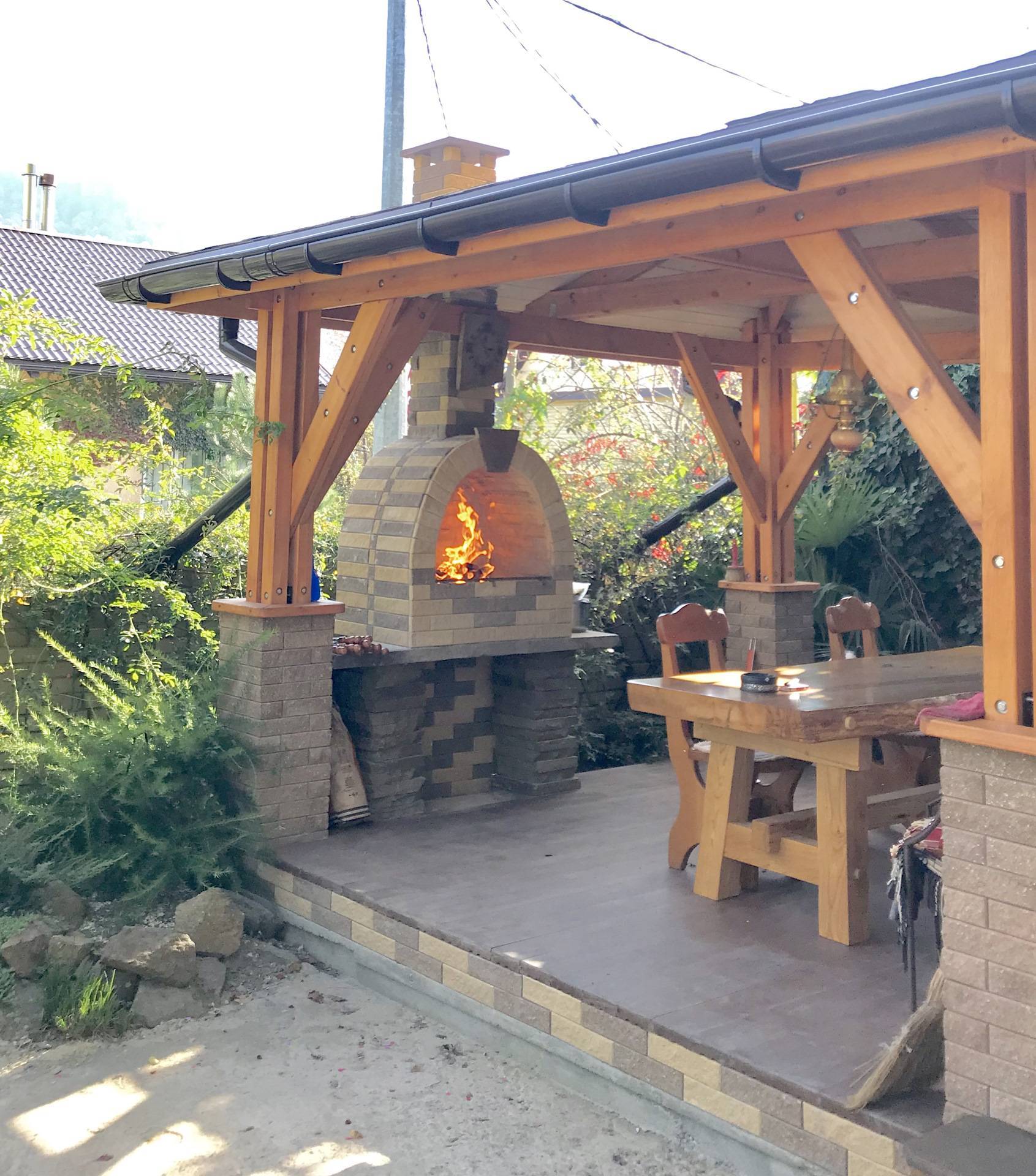

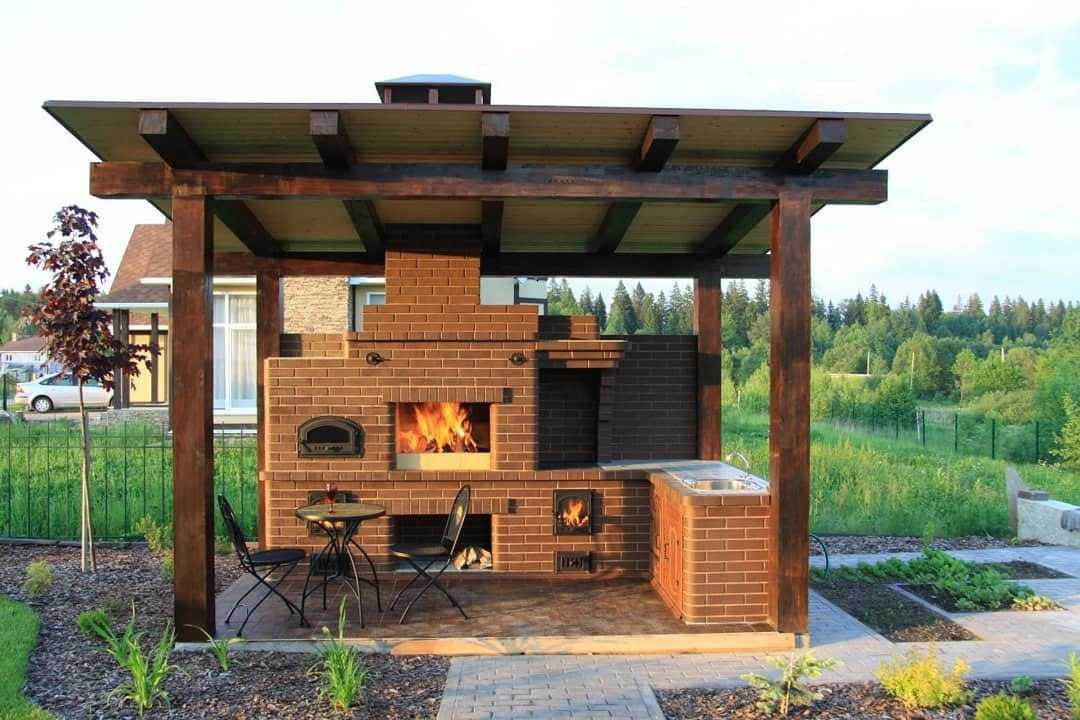

Возведение барбекю для беседки своими руками

Далее опишем основные этапы строительства.

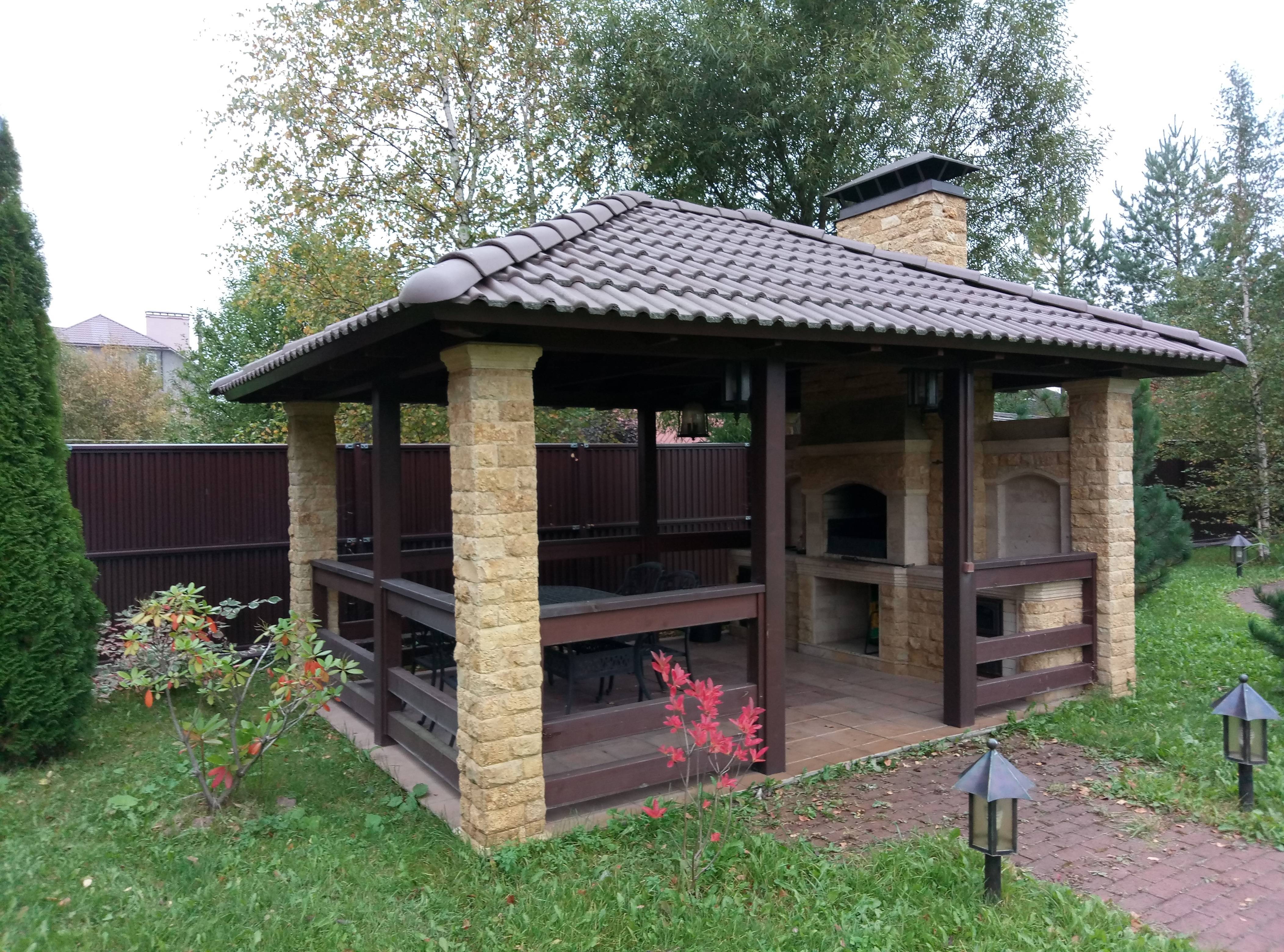

Для начала необходимо подготовить проект садового домика с печью-барбекю и мангалом с учетом размеров сооружения.

Теперь нужно определиться с месторасположением постройки. Оптимальный вариант – ровная территория, защищенная от попадания прямых солнечных лучей и сквозняка.

Согласно нормативам, перед топкой мангала должно быть не меньше 3 м свободного пространства, по сторонам – не менее метра. Расстояние между деревянным парапетом и задней стенкой мангала должно составлять не меньше 25 см.

Строительство подобной уличной печи, как и всех кирпичных сооружений, начинается с разметки под опору. Для беседки с мангалом подходит фундамент столбчатый или ленточный глубиной 30-40 см.

Варианты конструкций мангала

В классическом виде мангал представляет собой прямоугольный металлический или каменный «ящик», у которого доступ воздуха в зону горения обеспечивается за счет небольших отверстий в нижней части длинных стенок.

Эта конструкция ориентирована на использование дров, которые в начале готовки пережигают до состояния древесного угля. Конечно, это не печь колосникового типа с поддувалом, но и здесь в зону горения поступает достаточно много воздуха. Затем, когда дрова прогорят до состояния древесного угля, начинается фаза «короткого» пламени с верхним горением, так как отверстия расположены не по дну, а на некотором расстоянии от него.

Сейчас многие производители выпускают модели, которые могут выполнять функции мангала и барбекю.

Но они ориентированы на использовании готового древесного угля. У этих конструкций нет отверстий в стенках жаровни, но есть решетка, расположенная на некотором расстоянии от дна. На этой решетке разжигают древесный уголь, и если оперировать терминами твердотопливных котлов, то это тип печи с верхним горением, а оно более длительное и «равномерное» по времени.

В комплект таких моделей могут входить:

• шампуры (вариант мангала);
• вторая, верхняя решетка (вариант барбекю);
• крышка (вариант гриля).

И в полном комплекте, с накрытой крышкой, универсальный мангал может иметь форму сферы или цилиндра.

Примечание. Универсальные жаровни полусферической формы лучше «приспособлены» для барбекю. У них есть зоны разной интенсивности жара: в центре — максимум, по краям — минимум. Это хорошо для обжарки куска мяса на решетке, но плохо для готовки на шампуре — крайние куски мяса будут прожарены меньше, чем в середине.

Основные формы и размеры

Стандартные и часто встречающиеся формы дачных беседок:

• прямоугольная конструкция — вместительная дачная беседка;
• квадратная — компактная беседка или навес;
• многоугольная — шести- или восьмиугольная классика;
• круглая— ротонда на пяти или шести столбах;
• комбинированное строение — хозяйственный блок, совмещенный с открытой беседкой или летней кухней под навесом.

Беседка не обязательно должна повторять дизайн усадьбы, но желательно, что оба строения гармонировали, а их стили перекликались.

Даже небольшая квадратная беседка украшает придомовую территорию. Если площадь участка позволяет, можно поставить классическую шестигранную конструкцию 3×3 м. либо прямоугольную с односкатной крышей.

Размер беседки определяется из расчета 1,5-2 кв. м. на одного отдыхающего — такая площадь считается комфортной. Высота до нижнего края ската кровли должна быть от 2 метров.

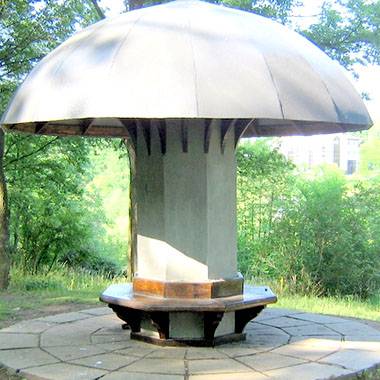

Как построить красивую беседку-грибок для дачи своим руками (с фото и видео)



Для защиты от солнца и дождя можно сделать на участке своими руками дачную беседку-грибок: опора этой небольшой открытой постройки состоит из двух частей: нижней — металлической трубы 0150 мм и длиной 1,5 м, и верхней — деревянной стойки длиной 2 м.



Перед тем как построить такую беседку на даче, нужно установить трубу. Для этого в намеченном месте выкапывают яму глубиной 50 см, устанавливают трубу, засыпают щебнем, утрамбовывают и бетонируют. Пока бетон застывает, можно изготовить сам грибок.



Нижний конец деревянной стойки отесывают так, чтобы он плотно входил в трубу на глубину 50 см. Затем собирают каркас крыши на верхнем конце стойки. Отмерив от ее верха 70 см, прибивают с четырех  сторон бруски 15 х 15 см и толщиной 5 см. К каждому из них снизу прикрепляют рейки 80 х 15 см той же толщины, получив, таким образом, крестообразную нижнюю часть каркаса. При изготовлении ската используют четыре аналогичные рейки. Их размечают по месту и запиливают с концов «на ус». В местах соединения прибивают косынки для увеличения прочности.



Посмотрите на фото – такую беседку, изготовленную своими руками, можно обшить любым подходящим материалом (фанерой, клеенкой, пластиком):

Готовую стойку с крышей-грибком вставляют в трубу и устанавливают вокруг нее скамейку. Железные стойки деревянной скамейки тоже можно забетонировать в землю. При желании вокруг центрального столба такой красивой беседки, построенной своими руками         , устраивают небольшой столик. Для этого к столбу приваривают уголки, на которые кладут составную столешницу из двух половинок с вырезом под столб в центре.

На этом видео показано, как построить беседку-грибок на приусадебном участке:

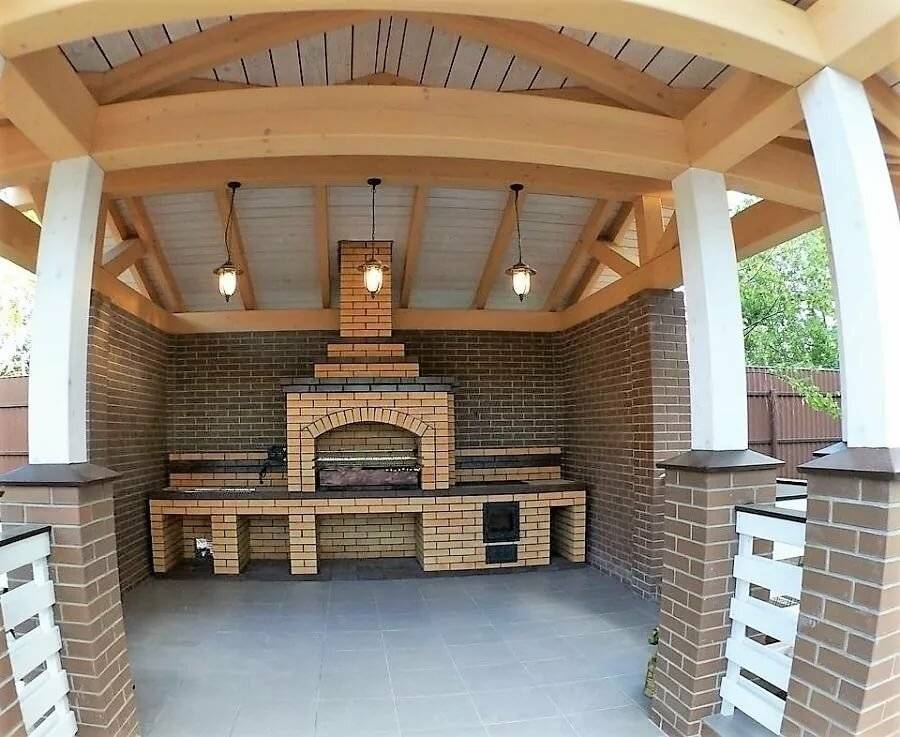

Чертеж и пошаговое руководство по изготовлению кирпичной печи

Все новое – хорошо забытое старое. Испокон веку на Руси славились русские печи, они были приспособлены для подогрева воды, приготовления разных яств: пирогов, печеных, жареных продуктов, копченостей – то есть мангал, барбекю, печка и казан в одном флаконе. Даже на шести сотках уместна будет красивая русская печь.

Печь из кирпича своими руками — чертежи

Итак, начинаем.

1. Для высокой печи потребуется сколотить «козла» или запастись лестницей.
2. Подготовить для кладки печи кирпич (главное условие качества – не подверженность высоким температурам), предварительно посчитав, сколько нужно по проекту.
3. Готовим толстые не менее 3 мм листы железа.
4. Инструменты: сито, мастерок, уровень, молоток, плоскогубцы, сосуд для раствора, зубило.
5. Если планируется мангал в стиле русской печи, то приобретаем: панель, уголки, задвижки, дверцы из металла.
6. Закладываем фундамент – для основательной печи лучше после выложенного слоями песка и гравия установить опалубку и залить бетоном, сверху провести герметизацию.
7. Сначала произведите полное строительство без раствора, чтобы понять технологию и избежать ошибок при основательной кладке.
8. Для надежности кладки стоит запастись рейками шириной 3-5 мм, кладутся между кирпичами и дают возможность хорошо схватиться раствору.

9. 1-й ряд – сплошной.

10. Дальше – с учетом дверцы поддувала, места для золы и пр.

11. 4-й — металлическая решетка.

12. 6-й – закладка дымоходного канала.

13. С 8-го по 11-й – при кладке монтируются скрепы для барбекю, скобы для копчения, место для казана и так далее – в соответствии с проектом.

14. При наличии дымоходной трубы при кладке предусматриваем ее задвижку.
15. При необходимости монтажа отверстий подгоняем кирпичи при помощи специального прорезиненного молотка.
16. Стараемся делать ровную прямую конструкцию, для этого проверяем уровнем наше сооружение.

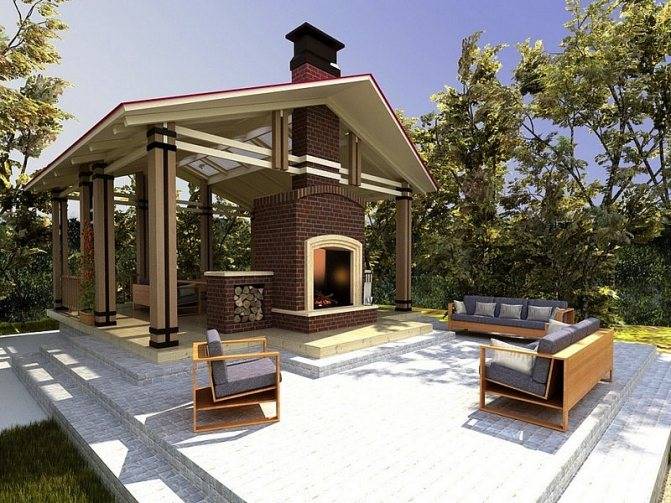

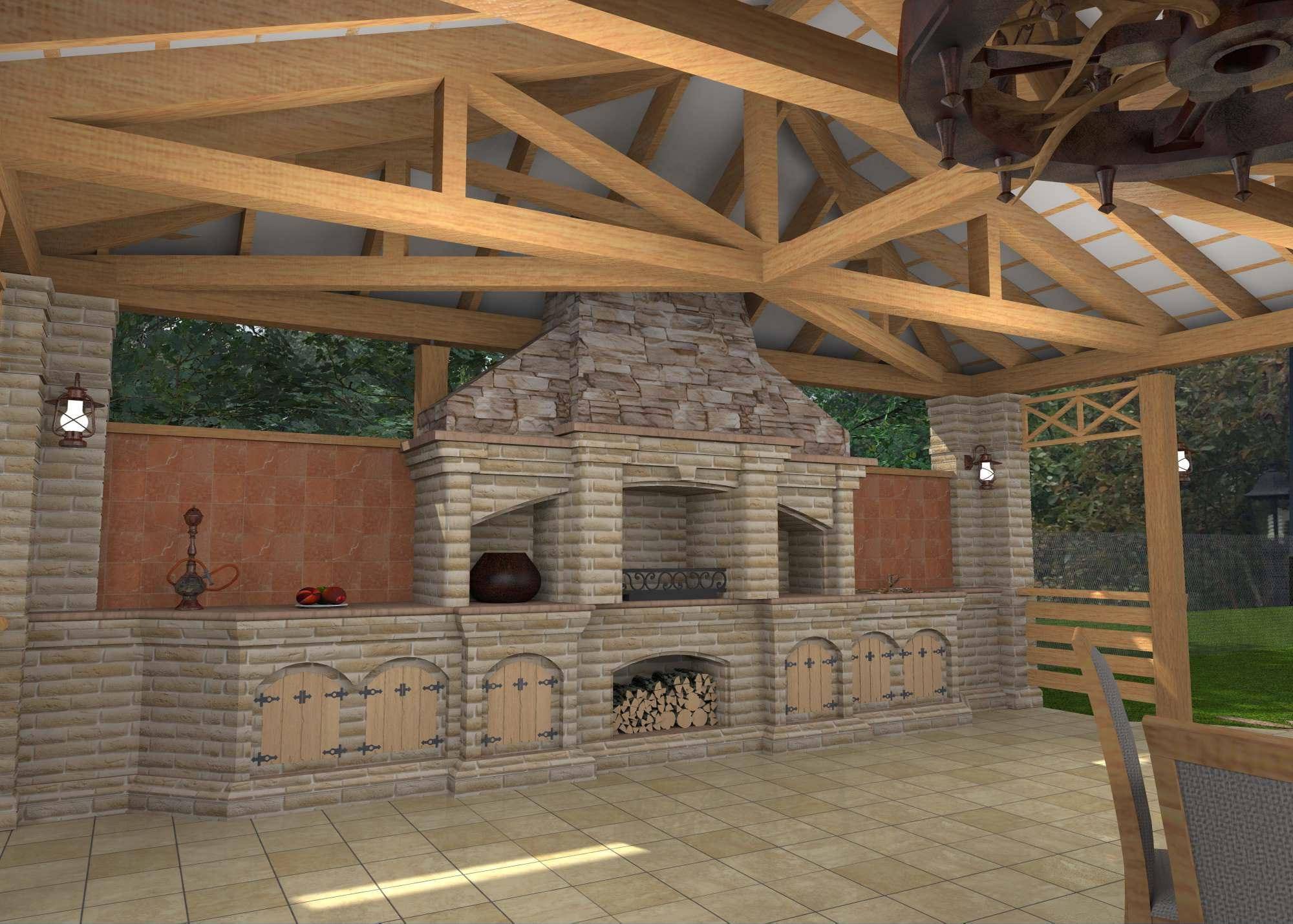

Стилистическое оформление камина

Внешний вид определяет настроение и уют в беседке. Камин можно декорировать с помощью фасадного или фактурного кирпича, а также камня-дикаря или плитняка.

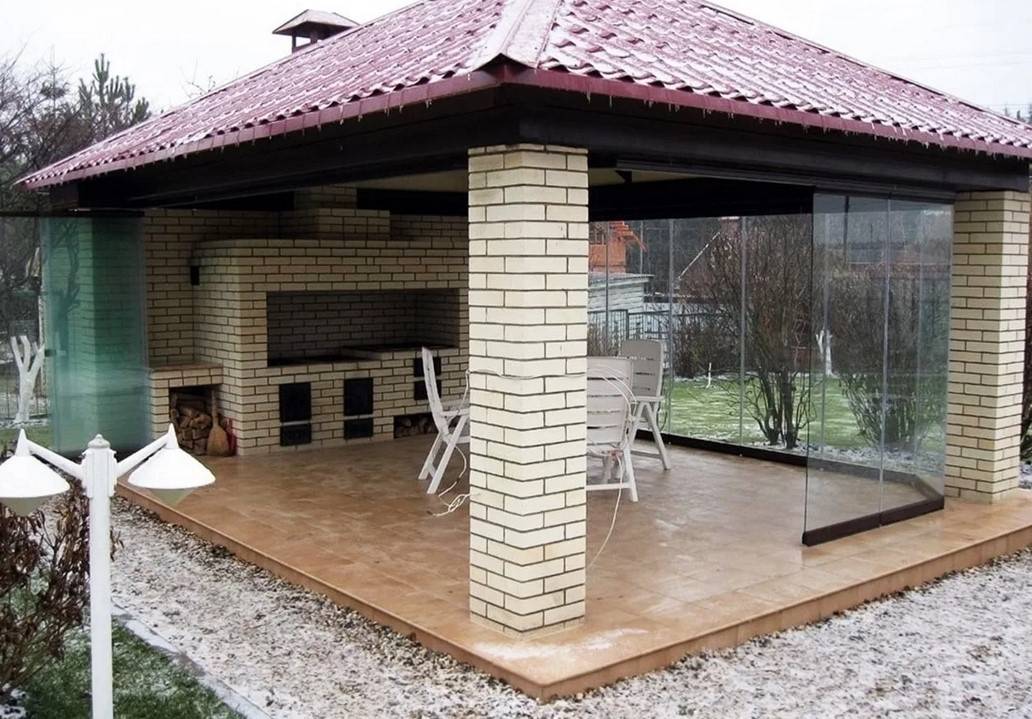

В закрытой беседке можно установить стеклопакеты, защищающие от ветра и дождя и создающие иллюзию нахождения на свежем воздухе.

Для декорирования беседки избегают применения синтетики и пластика, потому что открытый огонь создает высокий уровень пожароопасности.

Рекомендуется применять устойчивые к огню материалы, создающие уютную атмосферу.

Конструкцию камина можно видоизменить, дополнив кухонными элементами или наоборот, сократить до мангала-барбекю.

Выбирая стиль и форму камина, отдавайте предпочтение натуральным оттенкам, которые гармонируют с очагом и окружающей обстановкой в беседке.
