3 Печи длительного горения с водяным контуром

Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого.

Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.

В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.

В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.

А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:

• металлическими – стальными или чугунными;
• кирпичными;
• комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.

3.1 Преимущества и недостатки печей с водяным отоплением

Основные преимущества:

• Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
• Небольшие размеры.
• Простота в эксплуатации и обслуживании.
• Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
• Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
• Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
• Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением:

• Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
• Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб

м. помещения требуется печь мощностью 1 кВт.

3.2 Аналоги печей с водяным контуром

Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.

Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.

Изготавливаем «бубафоню»

Если делать печь для обогрева помещений хозяйственного или технического назначения, следует уделить внимание печке под немного смешным названием «бубафоня». Она обладает простой, но оригинальной конструкцией, дающей множество тепловой энергии

Работает она следующим образом:

• Снимается крышка, загружаются дрова (сверху укладываются мелкие щепки);
• Поверх дров и в промежутках между ними укладываются пропитанная керосином ветошь;
• Ветошь поджигается и поджигает дрова;
• В печь устанавливается поршень, крышка закрывается – агрегат начинает вырабатывать тепло.

Для того чтобы понять суть этой необычной печи длительного горения, необходимо просто взглянуть на ее схему. Агрегат состоит из трех основных частей – это корпус, дымоход, тяжелый поршень и крышка.

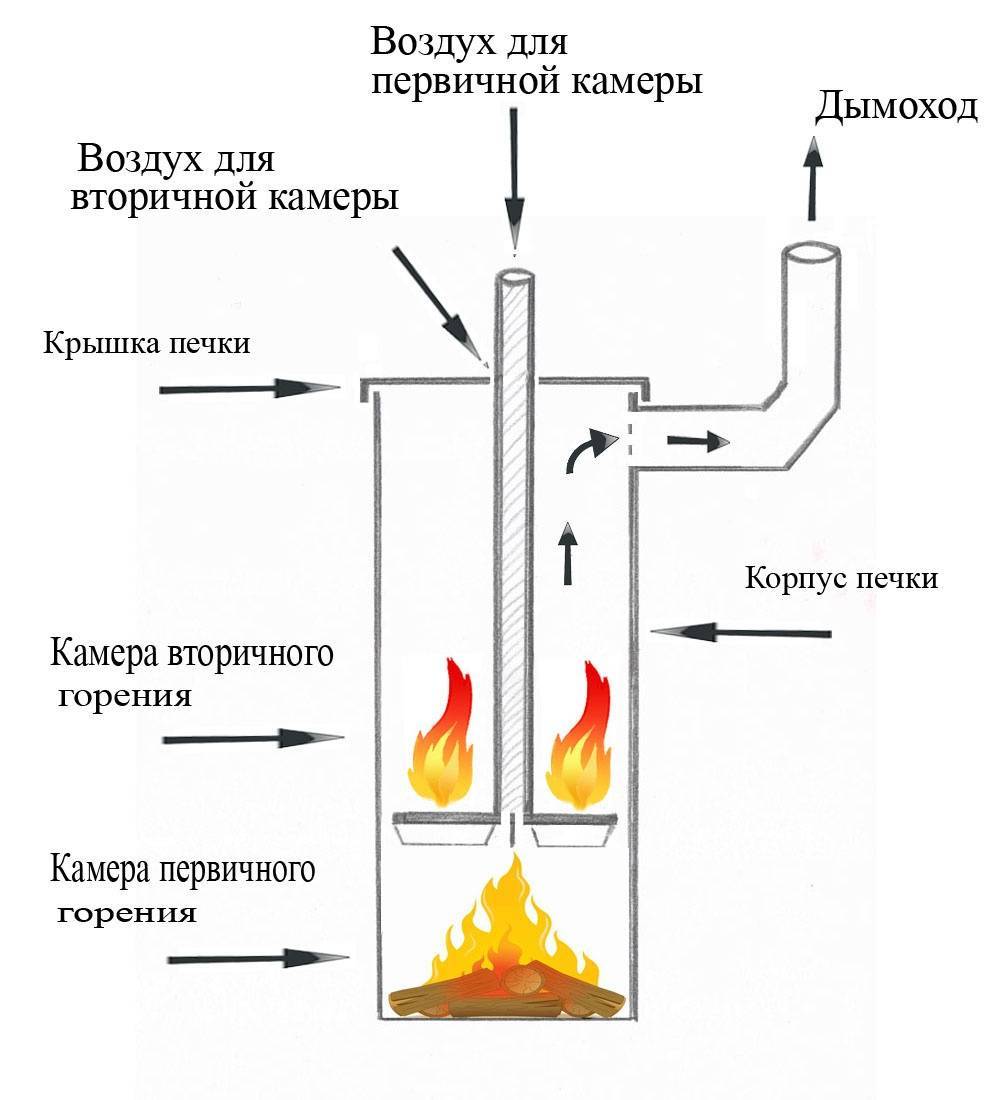

Данная картинка наглядно демонстрирует схему и принцип работы “бубафони”.

«Бубафоня» проста в исполнении, проще всего соорудить ее из двух целых металлических бочек (без дырок) объемом 150-200 литров. Толстая сталь тут особо не нужна, так как из-за ограничения подачи кислорода и горение будет медленным и низкотемпературным. Давайте посмотрим, как сделать такую печь длительного горения своими руками. Вот вам пошаговая инструкция:

• Срезаем с основной бочки крышку, готовим камеру сгорания;
• В боковую стенку камеры сгорания (в верхней части, согласно рисунку) ввариваем отрезок трубы диаметром 100-150 мм – это будет дымоход;
• Готовим верхнюю крышку – делаем в ней отверстие шириной 40-50 мм, через которое будет проходить труба поршня. Края крышки аккуратными ударами полотка отгибаем наружу, края бочки (камеры сгорания) подбиваем внутрь – крышка должна плотно надеваться на нашу бочку;
• Готовим поршень нашей печи длительного горения – берем трубу диаметром около 40-50 мм (она должна входить в отверстие в крышке), снизу к ней привариваем крышку от второй бочки, причем саму трубу заваривать нельзя – через нее будет проходить воздух. К нижней части поршневой крышки привариваем куски толстого Г-образного швеллера, чтобы сам поршень был как можно более массивным. Диаметр самого поршня должен быть таким, чтобы он без труда вставлялся в камеру сгорания (между стенками и поршнем должны оставаться щели около 5 мм шириной, через которые будут выходить продукты сгорания).

Наша печь длительного горения, изготовленная своими руками, готова – осталось только установить ее на негорючее основание и испытать. Как поджигается эта печка – рассказано чуть выше.

Некоторые модели данных печей длительного горения работают на одной закладке дров до 20-24 часов и больше, вырабатывая большое количество тепла.

Рейтинг лучших подовых печей для приготовления пищи

Sveba Dahlen Trendy Pizza

Считается профессиональной, имеет два независимых уровня, в которых помещается много выпечки. Огнеупорный под выполнен из камня, поэтому нагревается равномерно. Это способствует качественной прожарке, а также даёт хрустящую корочку. Температура в печи максимум может достигать 370 градусов. Благодаря дверцам, устойчивым к высоким температурам, можно наблюдать за приготовлением еды. Подсветка — галогенная, даже при частом использовании проработает без ремонта много лет.

Sveba Dahlen Trendy Pizza
Достоинства:

• Обладает повышенной вместительностью;
• Дверца выполнена из стекла, устойчивого к жару и высоким температурам;
• Управление сенсорное;
• Наличие термостата и галогенной подсветкой;
• Работает максимально тихо.

Недостатки:

Большая цена.

OEM-Ali OM06566

Подовая печь оборудована электромеханической панелью управления, имеет принудительное охлаждение, которое осуществляется при помощи специального вентилятора. Мощность можно регулировать отдельно для каждого уровня. Оснащена пятью нагревательными элементами, которые располагаются сверху и по бокам.

Все элементы печи сделаны из нержавеющей стали. Внутри — из эмалированной стали, под — из огнеупорного камня. Максимально может нагреваться до 400 градусов. Вмещает в себя до восьми пицц одновременно. Благодаря качественному огнеупорному камню обеспечивается отличная теплоотдача, а за процессом приготовления можно не наблюдать, этим занимается автоматика.

OEM-Ali OM06566
Достоинства:

• Облицовка корпуса выполнена из комбинированных материалов;
• Хорошая теплоизоляция;
• На каждый уровень помещается по четыре пиццы;
• Готовка на всех этапах происходит автоматически.

Недостатки:

• Установить самостоятельно или с привлечением мастера невозможно, потому что это может сделать только сервис производителя;
• Комплектующие для этой модели заказывают отдельно, а список внушительный;
• Стоит очень дорого.

MEC ML

Оснащена двумя уровнями, температура в которых контролируется специальными термостатами. Чтобы в печи была нужная температура, для этого в ней предусмотрены мощные нагревательные элементы. Каменный под отсутствует, однако используемый материал обладает необходимыми огнеупорными качествами. В этой модели можно приготовить не только пиццу, но и другие блюда.

MEC ML
Достоинства:

• Вместительный вариант;
• Нагревается до 500 градусов;
• Наличие термостатов, которые следят за температурой;
• Встроенная подсветка.

Недостатки:

Корпус печи во время работы сильно нагревается.

Разновидности теплогенераторов длительного горения

Итак, печь или котёл с долгим горением легко можно узнать по огромной топке: вместо обычных 50 л её объем может составлять 100, 150, а у некоторых гигантов — даже более 200 л. А по принципу действия такие установки делятся на несколько групп.

Печи с верхним горением

Конвекционные потоки увлекают пламя вверх, поэтому при розжиге сверху топливо горит дольше. Этот простой принцип лежит в основе работы печей с верхним горением. Чтобы сделать перемещение пламени ещё более постепенным, воздух подают ограниченно и прямо в зону горения.

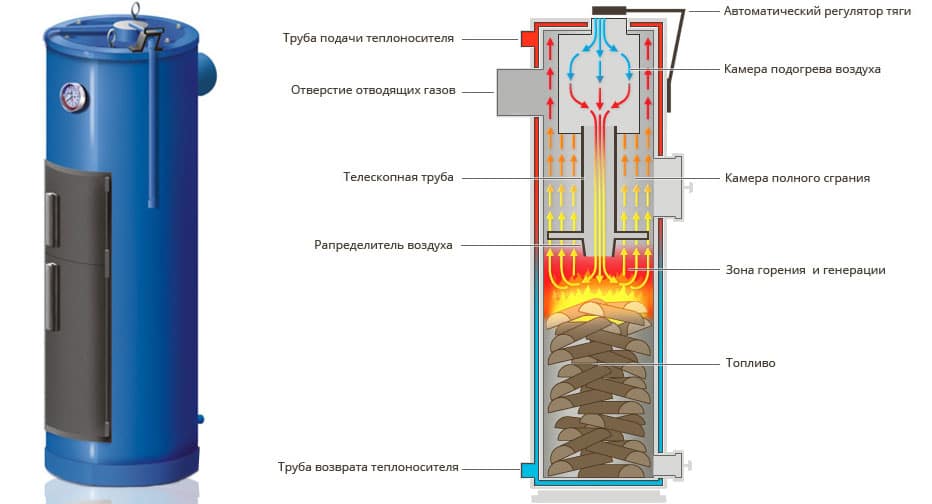

Модель с верхним горением

Недостатки

1. Поскольку активная зона, то есть область пламени, постоянно перемещается сверху вниз, воздуховод приходится делать подвижным — в виде телескопически складывающейся трубы. Этот элемент сложен в изготовлении, кроме того, увеличивается вероятность его заклинивания.
2. В печах данного типа невозможно установить водяной теплообменник — опять же из-за «непостоянства» зоны горения.
3. Загрузку новой порции топлива можно осуществлять только после того, как полностью прогорит предыдущая, иначе новая закладка загорится снизу и быстро сгорит.
4. Мелкофракционное топливо вроде опилок часто прилипает к стенкам топки.

Изготовить полноценную печь с верхним горением в домашних условиях невозможно, но народные умельцы разработали несколько упрощённых разновидностей с неплохими показателями. Самая популярная из них — так называемая печь Бубафоня (названа по имени разработчика — Афанасия Бубякина).

Пиролизные печи

Принцип действия этих теплогенераторов основан на способности органического топлива «таять» под воздействием высокой температуры, постепенно превращаясь в газовую смесь. Её состав достаточно разнообразен — от метана до азота, и почти все компоненты являются горючими. По-русски процесс «таяния» древесины или угля называют «газогенерацией», на греческий манер — пиролизом. Чтобы топливо не вспыхнуло, доступ воздуха в камеру, где оно разлагается, ограничивают. Сжигание же пиролизного газа происходит в соседней камере, куда воздух подаётся в достаточном количестве.

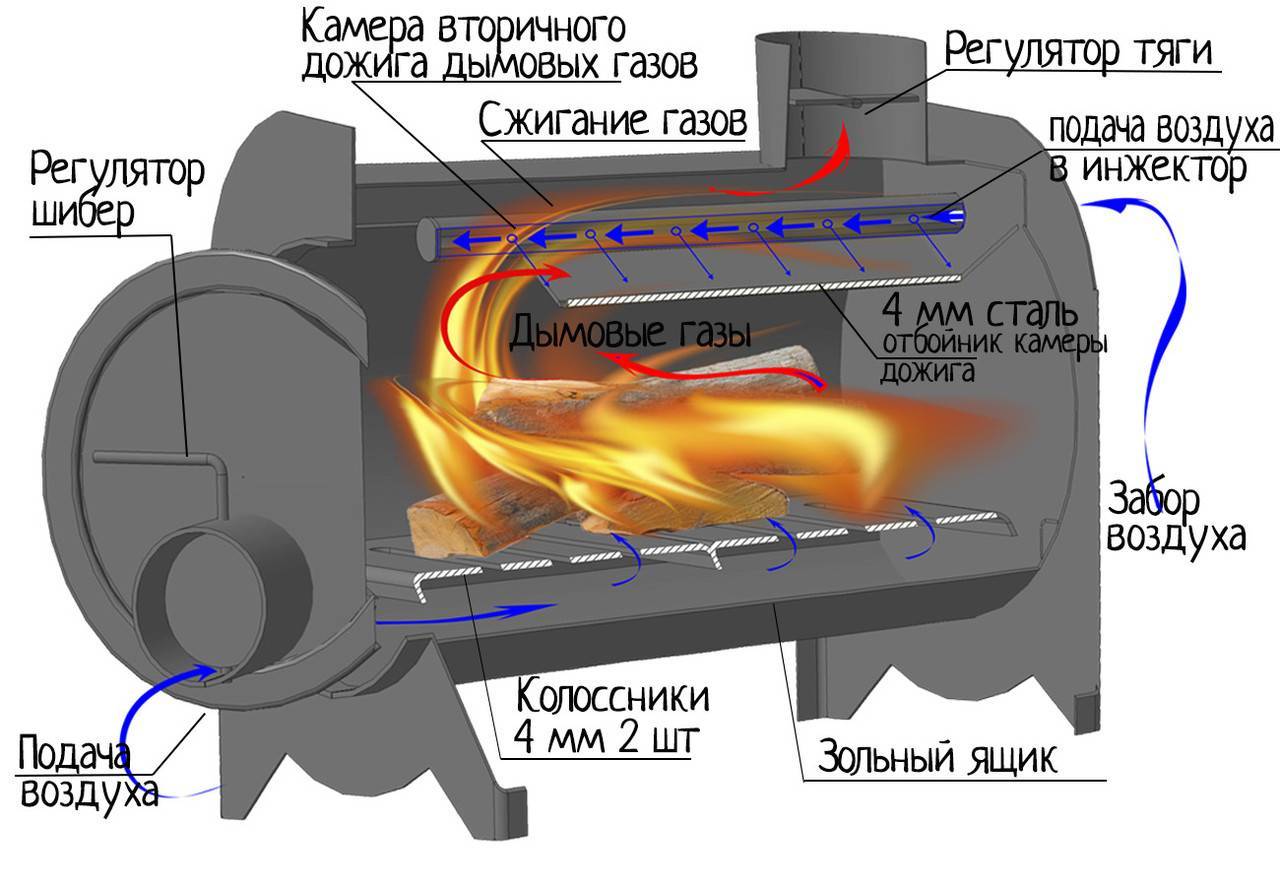

Устройство пиролизной печи

Пиролизная печь — замечательное изобретение. Она не только долго работает без участия пользователя, но ещё и является экономичной (за счёт полного сгорания топлива КПД достигает 85%), экологичной (второе название — бездымная печь) и крайне удобной в эксплуатации: это фактически газовая печь со встроенной газогенераторной установкой. Но изготовить её самостоятельно невозможно. Самый сложный узел — система подачи воздуха, которая должна управляться хитроумной электроникой.

С принудительной подачей воздуха

Создатели этого отопителя решили подойти к делу с другой стороны: нельзя ли оставить в печи все как есть, но научиться по необходимости тушить её и разжигать без помощи владельца? Действительно, если бы такую идею удалось реализовать, топливо не сгорало бы в топке сразу, поскольку печь работала бы короткими циклами. Потушить твердотопливную печь достаточно просто — нужно только перекрыть подачу в неё воздуха.

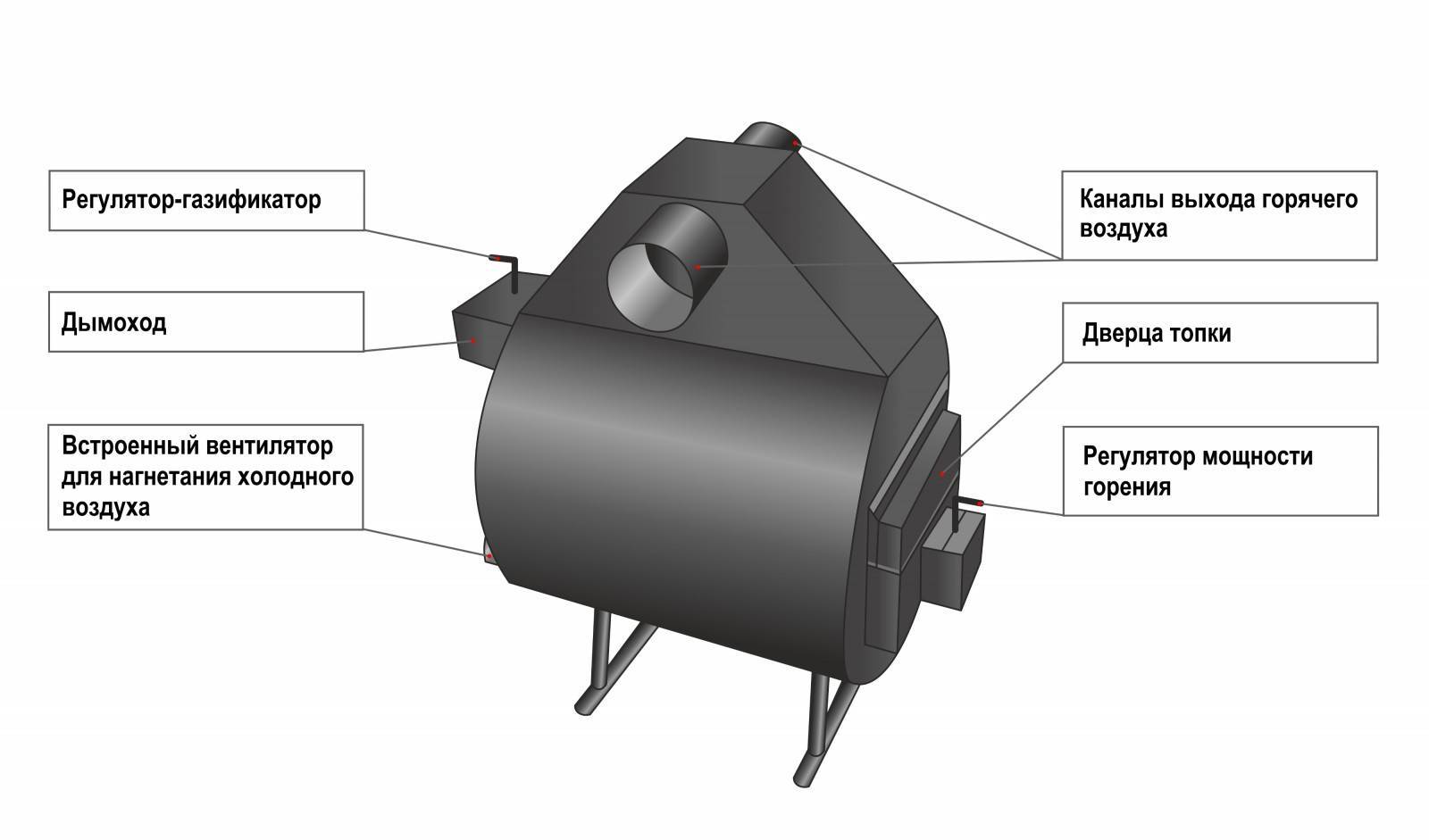

Схема печи с принудительной подачей воздуха

А вот как её разжечь без участия пользователя? Тяга в дымоходе отсутствует и если просто открыть заслонку, пламя не разгорится. Выход один — установить вентилятор, который и будет раздувать огонь. С его же помощью можно регулировать интенсивность горения, то есть мощность печи.

Для самостоятельного изготовления этот вариант наиболее доступен. Он представляет собой классическую твердотопливную печь, оснащённую воздуховодом и недорогой системой автоматики. Созданием такого теплогенератора мы и займёмся.

Действительно, закладка топлива при этом будет гореть несколько дольше, но у такого режима эксплуатации есть целый ряд недостатков:

• топливо сгорает не полностью, а значит КПД печи сильно падает;
• топка и дымоход очень быстро зарастают сажей (интенсивно образуется дым);
• в атмосферу выбрасывается большое количество угарного газа и других недогоревших частиц (тяжёлых углеводородных радикалов), являющихся токсичными и химически агрессивными;
• сочетание низкой температуры и большого количества дыма приводит к обильному образованию в дымоходе ядовитого конденсата, который даже запрещают сливать вблизи огородных культур и плодовых деревьев.

Тем не менее такие печи являются довольно востребованными. Они незаменимы в полевых условиях, например, в экспедиции или на передвижном лесозаготовительном пункте, где электроснабжение отсутствует. Будучи способными работать на одной закладке топлива около 8 часов, пусть даже с небольшим КПД, они позволяют бригаде выспаться.

Обзор пиролизной конструкции

Принцип действия следующий:

• Баллон укладывается в горизонтальном направлении. В нем изготавливается зольник. Прорезанные отверстия служат колосниками.
• Сверху от конструкции отходит 5 труб в вертикальном направлении. По ним движется дым. Через трубы отдается тепло помещению.
• Дальше продукты горения попадают во вторую камеру, куда по отдельной трубе поступает подогретый воздух. В этой камере образующиеся горючие газы выделяют дополнительное тепло. Потом они выходят через дымоход.

Компактная печь может отапливать помещение площадью 30 кв. м. Закладки дров хватает на 2 часа. Мощность составляет 5 кВт.

Сборка двухкамерного агрегата

Начало изготовления похоже на печь из 2 баллонов. Порядок сборки такой:

• Прорезаются отверстия под теплообменник и дверцу.
• Изготавливается зольник, устанавливается дверца и привариваются опоры.
• Варится теплообменник. Трубы врезаются в шахматном порядке.
• Сваривается вторичная камера с дымоходом.

Разновидности печей

Существует несколько конструкций подобных печей.

Рассмотрим несколько самых популярных:

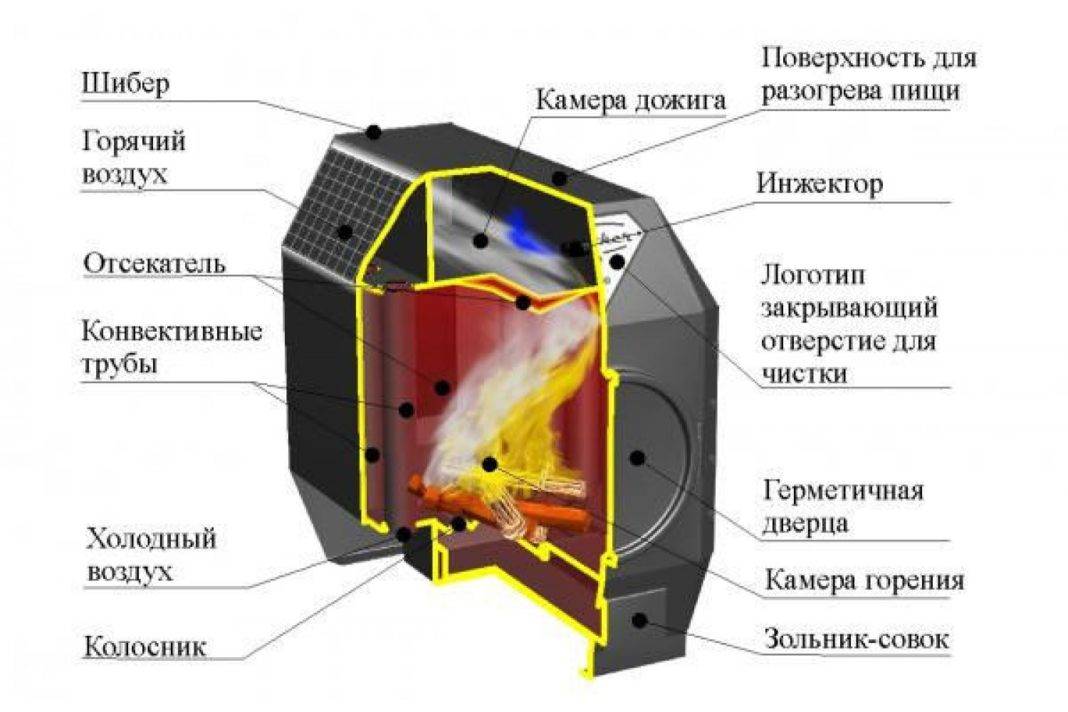

«Бренеран»

Это продукция российской компании «Лаотерм». Она с 1993 по 2005 год выпускала лицензионные печи «Булерьян», что повлияло на конструкционные особенности собственной модели. Отличием от прототипа является расширенный модельный ряд с большим количеством моделей разной мощности и стоимости.

«Профессор Бутаков»

Это еще одна марка печей российского производства. Имеет ряд конструкционных отличий от вышеназванных печей. Могут работать не только на дровах, но и на угле. Из недостатков следует отметить отсутствие приемника для конденсата, что затрудняет удаление кислотной жидкости.

«Булерьян»

Это печи бочкообразной формы с корпусом из стали. Изготавливаются канадскими производителями. Обладают удлиненной двухъярусной топкой, сплошной дверцей без стекла.

Зольник отсутствует, удалять продукты горения приходится перед очередной закладкой дров. В режиме длительного горения может функционировать 8-12 часов.

На корпусе есть комплект воздуховодов, работающих как дополнительные конвекторы. Дымоход нуждается в утеплении;

Эти модели пользуются популярностью благодаря своим рабочим качествам. Однако, ассортимент специализированных магазинов ими не ограничивается — предложений очень много, и пользователи могут выбирать подходящие варианты исходя из собственных предпочтений и условий.

Как сделать печь длительного горения из кирпича?

Внешне самодельные конструкции ничем не отличаются от обычных устройств, так как главные особенности находятся внутри. Начинают строительство из фундамента, который выступает в виде котлована глубиной около 70 см и по размерам больше печи на 10 см с каждой стороны. На дно выкладывается гидроизоляция на битумной основе, сверху насыпают слой щебня или битого кирпича.

После этого можно приступать к укладке материала. Раствор делают из цемента и песка из расчета 1:3

Важно использовать только каленый кирпич, ведь на него будут воздействовать перепады температуры, сырость и другие негативные факторы. Дальше в процессе кладки следует соблюдать порядовый план печи, не отступать от чертежа, использовать измерительные приборы, чтобы исключить неровности

Схема конструкции содержит много дополнительных элементов из металла: дверцы, задвижки, заслонки, колосники и т. д. Устанавливать их необходимо точно по чертежу, предварительно оставив под них соответствующие заготовки в стенках.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Подовые печи для кухни

Как становится ясно из названия, эти печи рекомендуется устанавливать на кухнях для того, чтобы готовить в них еду. Чаще всего выпекается хлеб или кондитерские изделия. Если требуется установка в частном доме, то может быть небольшого размера, а если для ресторана или пекарни, то нужна более крупная модель, благодаря чему можно готовить сразу несколько блюд.

На газу

Газовый вариант имеет горелку и специальные трубы, которые обеспечивают поступление газа. Внутри имеется несколько уровней, причём для каждого из них можно настроить отдельный температурный режим. Газовые печи могут нагреваться до 300 градусов, при этом работать она может круглые сутки.

На электричестве

По внешнему виду газовые и электрические плиты не отличаются вообще ничем. Однако различия всё же есть, и кроются они в том, что вместо горелки в электрической печи установлен нагревательный элемент. Также может быть несколько камер, в каждой из которых можно задавать собственную температуру — в каждой из них есть отдельный нагревательный элемент.

На дровах

Подовые дровяные печи были популярны среди наших предков, в современном мире используются крайне редко. Однако есть те, кому нравится такой вариант, ведь считается, что еда в ней получается вкуснее, чем в остальных, потому что готовые блюда имеют приятный древесный запах. Единственным минусом считается то, что дровяной вариант самый сложный в использовании, дрова подкладываются постоянно, а также необходимо контролировать их прогорание.

Технические нюансы

• Печь не должна стоять близко к стенам, предметам и т. д. Пусть вокруг неё останется достаточно пространства.
• Печь сильно нагревается – не держите рядом с ней легковоспламеняющиеся материалы, топливо, всё, что может загореться, рассохнуться или расплавиться.
• Делая дымоход, продумайте, как в будущем её чистить. Лучший вариант – сделать его разборным.
• Если дымоходная труба будет сборная, элементы монтируйте так, чтобы стыки располагались в обратном направлении по отношению к движущимся газам.

Вычищая золу, каждый раз часть её оставляйте. Если горение будет проходить на зольной подушке, дно печи дольше не прогорит.

Топ 5 лучших моделей

В торговой сети сегодня можно найти как сравнительно недорогие и простые отечественные котлоагрегаты, так и полнофункциональные автоматические котлы западных производителей популярных фирм: Stropuva – литовского производителя, Buderus – германская котельная марка, WATTEK – чешский котел ACV – бельгийский производитель котельного оборудования и австрийскую марку Wirbel.

Наиболее популярными производителями российских фирм, выпускающие котлоагрегаты длительного горения являются Магнум, Новосибирской металлообрабатывающей компании, ZOTA, выпускаемого компанией Красноярскэнергокомплект и Теплов Универсал Костромского завода.

Stropuva S 15 U

Небольшой литовский котел с тепловой мощностью 15.0 кВт, способный отопить дом до 150 м2, самый лучший агрегат для теплоснабжения некрупных частных домов. Марка S 15 U обладает универсальностью и способна функционировать на любом твердом топливе.

Лучшие характеристики котла обеспечены при использовании каменного угля, при его загрузке в топочную камеру 217 л, котел способен работать 7 суток с КПД от 86 до 90%, вырабатывая теплоноситель с температурой 75 С.

При работе с дровами нужно использовать только сухие, чтобы препятствовать образованию дегтя на стенках в топке. Котел имеет массу 205 кг и срок эксплуатации более 10 лет.

Цена: 91 500 руб.

Liepsnele L20-U

Литовский котлоагрегат, с более мощной установкой 20.0 кВт, аналог Стропувы, с более совершенными характеристиками и поэтому дорогой комплектацией агрегата. Он имеет самую объемную топку – 320 л, а КПД, практически равным газовому котлу — до 91%. Чугунный теплообменный аппарат обеспечивает срок эксплуатации до 25 лет.

Универсальность по топливу позволяет использовать любое твердое топливо, однако самый длительный период работы на 1 заправке до 7 суток обеспечивается каменным углем. Максимальная температура воды на выходе из котла – 80 С.

Невысокое рабочее давление горячей среды 1,5 атм., допускает использовать его только в отопительных системах с естественным движением теплоносителя.

Цена: 110 000 руб.

Galmet Top

Польский пиролизный котел верхнего горения с тепловой мощностью 20 кВт, для нагрева дома площадью 160-200 м2. Это очень современная универсальная модификация с 100 % уровнем автоматики, умным PID-контроллером, дутьевым электровентилятором и погодозависимой автоматикой.

Температура теплоносителя на выходе 55- 80 С. Отличительная возможность управления двумя отопительными контурами теплый пол + ГВС, а также имеется встроенный насос рециркуляции.

Несмотря на очень качественную тепловую изоляцию, производитель не смог добиться высокого КПД работы котла, он не превышает на угольном топливе – 87%. Теплообменник стальной, поэтому срок службы тоже не большой – 15 лет.

Цена: 89 000 руб.

Неделька КО-60

Очень популярная в России и странах СНГ модель с названием отвечающему за недельный срок работы от одной загрузки, при этом объем камеры не превышает 160 л. Мощность очень высокая для таких габаритов: пиковая 60 кВт, а в режиме длительного горения 25 кВт, управляется автоматикой и может обогреть площадь до 350 м2.

Высочайший КПД – 92 % достигается при использовании качественного угля. Этому также способствует рабочий пульт управления тепловыми процессами котла Prond Proton 405.01 и дутьевой вентилятор WPA X2, для создания наддува котла.

Теплообменный аппарат и корпус агрегата сделаны из очень толстой топочной стали, что увеличивает срок службы, хотя и привело к увеличенному весу в 420 кг.

Цена: 130 000 руб.

Универсал TA-40

Водонагревательный отопительный котел нижнего горения с верхней загрузкой Теплов Универсал 40 кВт Костромского завода, имеет возможность обогревать любые жилые и промышленные помещения до 400м2 с одновременной подготовкой ГВС. Котел по топливу универсальный, способный работать на любом твердом топливе.

В продаже имеются автоматизированная либо энергонезависимая компоновка агрегата. КПД котла не выше 82 % в ручном режиме, при использовании автоматики превышает 85 %.

Программное обеспечение котла способно поддерживать температурный режим в доме на протяжении суток, а также распределять мощность по приоритетам “отопление – ГВС” в 4-х режимах. Цена: 103500 руб.
