Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

• 3 ÷ 3,5 м – в северных регионах РФ;
• 2,5 ÷ 3 – в средней полосе;
• 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

• Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
• После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
• Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
• Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

• Трубы укладываются раструбом вниз в подготовленные траншеи.
• Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
• Места соединения смазываются специальными составами.
• Труба вставляется до упора в раструб.
• Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Наша галерея работ

Наши специалисты осуществляют монтаж канализации под ключ по следующему алгоритму:

1. Анализ проектной документации и разработка плана и схемы проведения работ.
2. Укладка горизонтального стояка в доме. Подключение и сборка начинается с самой удаленной и наиболее высоко расположенной точки и движется по направлению к центральному стоку.
3. Обустройство резервуара для хранения или переработки отходов;
4. Соединение стока и резервуара единой трубой. Для ее укладки выкапывается траншея, глубиной в 3 метра, где конструкцию собирают и закапывают. Места всех соединений надежно обрабатывают.

Ознакомиться с тем, какие конкретно проекты вы можете заказать в нашей организации, и как выглядит сам процесс монтажа систем канализации и ремонтных работ по её замене, вы можете прямо на сайте. Специально для этого мы организовали галерею, где поместили подборку актуальных качественных фотографий. Отметим, что в блоке опубликованы не все виды реализуемых нами проектов – это лишь наглядный пример того, как ведутся и в каком виде сдаются работы.

Хотите подробнее узнать о том, как проходит обслуживание? Ваше вниманию мы представляем видео отзывы от наших клиентов, где они делятся своими впечатлениями о работе сантехников и общении с менеджерами.

Как правильно сделать канализацию без откачки?

Для создания надежной безнапорной (самотечной) канализационной системы при монтаже необходимо придерживаться следующих правил:

1. Следует создавать уклон, он подбирается следующим образом:

• для труб Æ50 мм это 2,5-3,5 сантиметра на каждый метр;
• 110 мм – 1,2-2 см;
• 150 мм – 0,7-1 см.

1. при организации наружной магистрали ее следует закладывать на глубину ниже промерзания грунта, либо утеплить ее соответствующим образом. В противном случае, когда начнется зима, канализация замерзнет.

2. через каждые 25-35 метров, а также на поворотах и в других проблемных местах следует устанавливать смотровые колодцы. Они необходимы, если система засорилась и ее следует почистить.

3. Использовать в системе трубы соответствующего диаметра.

Таблица с указанием необходимого диаметра труб

Двухкамерный септик

Бетонная конструкция септика

Наиболее удобной считается установка коллектора из двух камер, соединенных переливной трубой. Выясним, как устроить его самостоятельно.

1. Работу начинают с выкапывания котлована в месте, выбранном с учетом всех санитарных требований. Объем сооружения зависит от количества людей, проживающих на даче. Вырыть котлован можно вручную или с помощью экскаватора.
2. На дне яму формируется песчаная подушка высотой до 15 см. Глубина котлована составляет 3 метра.
3. Необходимо установить опалубку из досок или ДСП. Конструкция должна быть надежной. Далее формируется армирующий пояс из металлических прутьев, перевязанных стальной проволокой.
4. В опалубке необходимо сделать два отверстия и вставить обрезки труб. Это будут места под вход канализационной магистрали и переливную трубу между секциями.
5. Опалубка заливается бетоном, который при помощи виброинструмента распределяется по всему объему. Конструкция септика должна быть монолитной, поэтому желательно заливать всю опалубку за один раз.
6. В первом отсеке дно заливается бетоном, образуется герметичная секция, она будет служить отстойником. Здесь сточные воды будут разделяться на твердые крупные фракции, упускающиеся на дно, и осветленную воду, переливающуюся в соседнюю секцию. Для лучшего разложения твердых остатков можно приобрести аэробные бактерии.
7. Второй отсек изготавливается без дна, его можно изготовить не только из монолитных стен, но и применяя бетонные кольца диаметром 1–1,5 метра, уложенные друг на друга. Дно колодца засыпают толстым слоем осадочной породы (щебня, гальки, гравия) для фильтрации стоков.
8. Между двумя секциями укладывается переливная труба. Она устанавливается под наклоном 30 мм на погонный метр. По высоте труба располагается в верхней трети колодцев. Количество секций необязательно ограничивается двумя, можно изготовить четырехсекционный септик, обеспечивающий лучшую очистку.
9. Перекрытие септика изготавливается самостоятельно, с помощью опалубки и бетона или используются готовые железобетонные плиты. Обязательно устраивается люк, позволяющий контролировать заполнение секций и вытяжка. Котлован засыпается песком и выбранным грунтом. Очищение отстойника такой системы будет происходить раз в 2–3 года.

Устройство двухкамерного септика из бетонных колец

Установка автономного септика Топас

Другой вариант – станция биологической очистки. Локальные станции удобны и эффективны, они незаменимы для загородных строений большой площади. Монтажом и запуском устройства занимаются специалисты, стоимость такой станции приемлема для узкого круга дачников.

Основные способы ремонта канализации своими руками

Распространенные проблемы системы оттока вод в квартире — засор и протечка. В зависимости от материала, из которого изготовлена канализационная система, подбирают метод устранения неисправности.

Засор

Есть 4 способа, как бороться с засором. Мне довелось на практике применить все 4, каждый по-своему справляется с задачей. Главное – правильно соотнести метод прочистки и масштаб засорения.

Если вода в унитазе или раковине сливается медленно, разумно использовать следующие способы. Возможно, ремонта удастся избежать:

1. Резиновый вантуз есть у каждого в квартире. Если его правильно использовать, он быстро устранит засор. Плотно прижмите резиновый наконечник к сливному отверстию. В раковине или унитазе в этот момент должна быть вода. Выполнить 15–20 резких нажатий снизу вверх, следить, чтобы наконечник плотно держался на фаянсе. Затем с силой убрать вантуз. Отходы поднимутся на поверхность.
2. Удалить жировые отложения поможет крутой кипяток. Кипящую воду залить в слив, подождать 20 минут и спустить воду.

Если вода не уходит, а поднимается с отходами наверх, воспользуйтесь одним из следующих вариантов:

1. Действенный метод — химические средства для устранения засоров. Я использовал препарат «Крот», результатом доволен. Другие разрекламированные средства, вроде «Мистер Мускул» или «Тирет», тоже эффективны. Можно засыпать смесь соли и соды в отверстие, залить стаканом уксусной эссенции 70 %, затем 2-3 раза смыть водой. Способ поможет при небольших засорах. Каустическая сода устраняет отложения на стенках труб, но для чугунной системы использовать это вещество нельзя.
2. В бытовом хозяйственном магазине приобретите трос с наконечником. Принцип действия заключается в прокручивании троса в канализационной трубе. При этом ершик на конце очищает стенки от налета. Во время прокручивания нужно несколько раз слить воду с бачка.

Причина засора в раковине — скопление мусора в сифоне. Это даже ремонтом не назовешь: требуется раскрутить нижнюю часть сифона и сливную трубу, удалить отходы, промыть и собрать все обратно.

Протечка

Неприятный запах в квартире — первый признак протечки канализации. Для начала нужно понять, какой участок дал течь, и оперативно приступить к ремонту. Основные места — соединения и стыки. Протечка на этих участках возникает от неправильной эксплуатации, из-за ошибок монтажа и в результате истечения срока службы.

Когда протекает старая чугунная труба, меняют всю систему канализации или только поврежденный участок. Если подобный ремонт не по карману, есть другие способы устранить протечку:

• обработать стыки;
• заделать свищ или трещину;
• устранить засор.

Подтекание труб на стыках

Перед началом ремонта нужно предупредить соседей и попросить временно не пользоваться канализацией. Место протечки зачистить, высушить феном. Обмазать цементным раствором с добавлением строительного клея ПВА. Обмазка сохнет 24 часа. За это время место протечки скрепить ремонтной муфтой.

Трещина в чугунной и пластиковой трубе

Для труб из чугуна и стали подойдут такие способы устранения течи:

1. Обработка эпоксидной смолой или строительным водоотталкивающим клеем.
2. Обмотка резиновой прокладкой с креплением хомутами.
3. Повязка из впитывающего материала с дальнейшей пропиткой эпоксидной смолой.

Для труб из ПВХ применяют:

• холодную сварку;
• самоклеящуюся ленту;
• каучуковый или силиконовый герметик.

Закупорка канализационной системы

При неправильном монтаже канализации в частных домах трубы водоснабжения перемерзают. Если в это время образовался засор, то под действием холода закупорка расширяется и давит на стенки трубопровода. В результате на поверхности появляются трещины. Эта же ситуация характерна для квартир в хрущевках. При небольших дефектах достаточно промазать трещины герметиком.

Ликвидация трещин в канализационном стояке

Ежедневно канализационный стояк испытывает нагрузки и давление. От исправности этой трубы в квартире зависит комфорт жильцов на всех этажах. Если стояк установлен много лет назад, ремонт при сильной деформации поможет слабо, лучше заменить поврежденный участок полностью.

Для временного закрепления поможет:

• обмотка сантехническим льном;
• обмазка смесью ортофосфорной кислоты и окиси меди в пропорции 2:3;
• заделка раствором порошкообразного нашатыря, железной стружки и серы.

Глубина укладки канализационных труб

Глубина промерзания грунта является основополагающим фактором при заглублении в землю канализационных труб. Их нужно укладывать ниже точки промерзания, иначе зимой они промерзнут, и пользоваться канализацией будет невозможно до весенней оттепели. Появление даже небольших наростов льда на внутренних поверхностях трубопроводов приводит к уменьшению их проходимости и образованию засоров.

В южных регионах глубина укладки канализационных труб составляет пятьдесят и более сантиметров, в центральных районах — семьдесят и более сантиметров. Нужно точно знать глубину промерзания грунта именно в вашем регионе, чтобы не заглубляться в землю более, чем это необходимо, так как в таком случае возрастут расходы на выполнение работы.

Монтаж

Монтаж канализации

Наружные работы

В том случае если в доме имеется старая система, вам будет значительно проще. Необходимо произвести демонтаж старых труб и осуществить укладку новых по уже готовым канализационным путям.

Однако может потребоваться полная переделка, которая предусматривает поднятие напольного покрытия и углубление траншеи при необходимости:

• Выройте яму под фундаментом и измерьте ширину от верхнего до нижнего края. Оптимальная величина должна быть не менее 100 см, только в этом случае можно не беспокоиться о промерзании коллекторной трубы;
• С уличной стороны выкопайте траншею до сливной ямы. Глубина траншеи снаружи должна быть больше, чем изнутри и располагаться под небольшим углом для облегчения стока отходов.

Вам предстоит уложить канализационные трубы как внутри дома, так и на улице.

1. На дне траншей необходимо изготовить песчаную подушку толщиной 20 см. Это уменьшит давление на полипропиленовые трубы. То есть благодаря песку засыпанный грунт не будет сильно давить на конструкцию;
2. Качественный монтаж невозможен без правильной герметизации и соединения труб. Для этого во время укладки вставляйте в трубы тройники, которые помогут вам ликвидировать засоры в процессе эксплуатации. На данном этапе не стоит экономить – это все очень быстро окупится;
3. Тройники устанавливаются с шагом в 4 метра, а выходящую на поверхность часть закупоривают заглушкой.

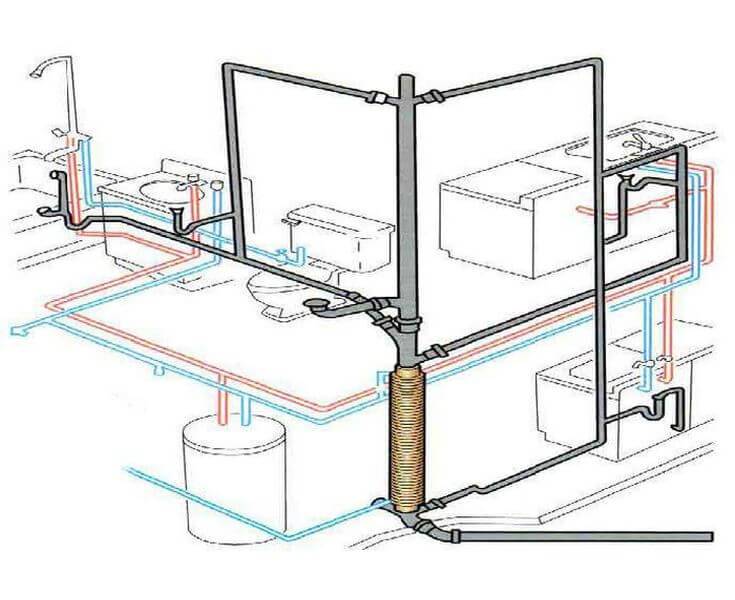

Внутренняя канализация

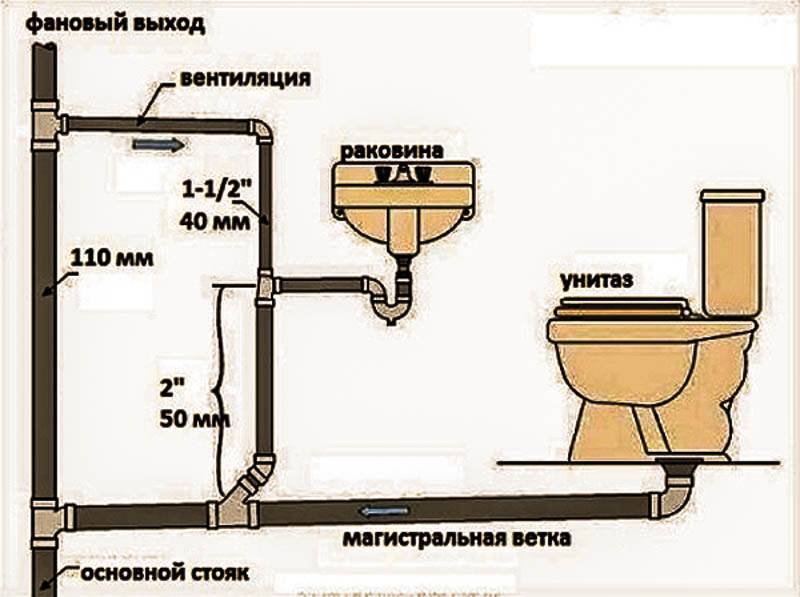

Внутренние работы Для монтажа внутри дома зачастую применяются полипропиленовые трубы, которые не поддаются коррозии, а соответственно срок их службы довольно длительный, при этом процесс монтажа проще, чем у чугунных или стальных аналогов.

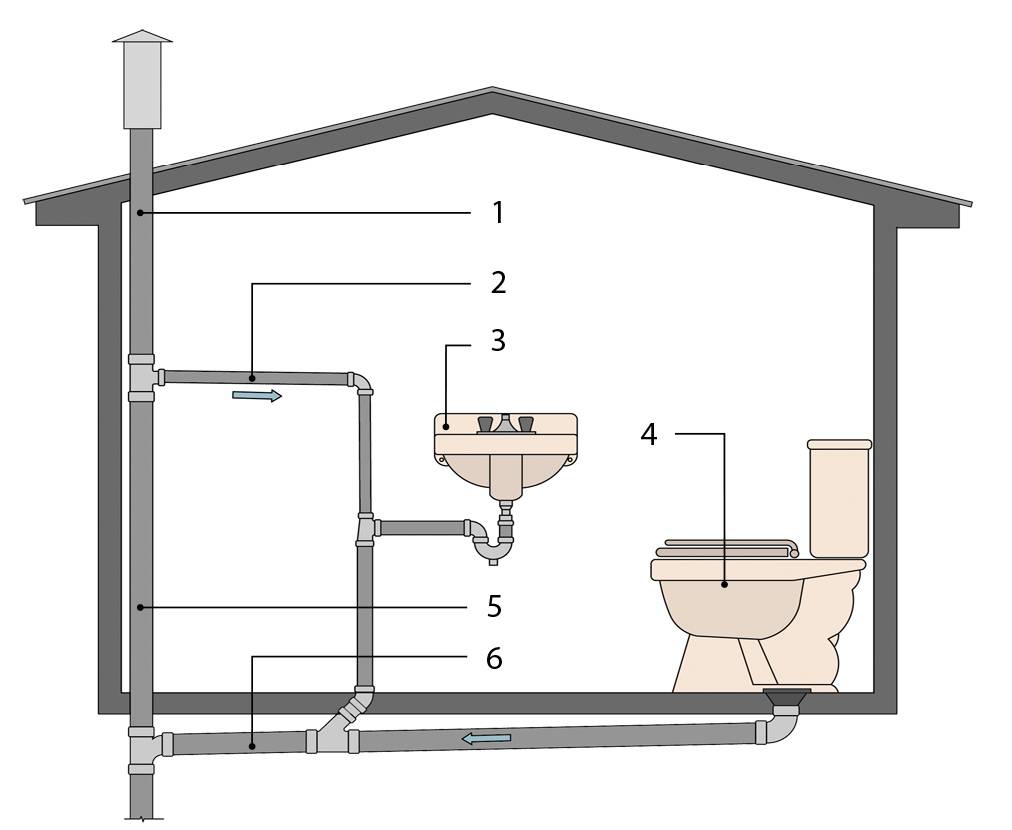

На стояке устанавливается ревизия (тройник) на уровне 1 метра от пола, от которого выводится труба для вытяжки на высоту 70 см от поверхности крыши.

Такая сложная система установки поможет вам избежать появления неприятных запахов в доме, которые сопровождают монтаж канализационной системы. Если на стояке вентиляция выполнена согласно всем требованиям, то посторонние запахи не будут проникать в помещение и доставлять дискомфорт.

Непременно предусмотрите теплоизоляцию стояка, расположенного в холодном помещении.

Для стыковки стояка с наружной канализационной системой применяются выпуски, диаметр которых меньше диаметра трубы на стояке. По мнению профессионалов, выпуск должен монтироваться по направлению сточных вод под прямым углом и подключаться к стояку двумя отводами с углами 135 градусов. При необходимости дополнительного стояка потребуется применение косого тройника и дополнительного отвода. Если предусмотрен один стояк или коллекторная труба трудозатраты будут намного меньше.

Внешняя канализация выполняется из полипропиленовых труб Ø150 мм.

Прочитав инструкцию и соблюдая технологию работ, несложно оборудовать свой загородный дом необходимыми коммуникациями.

Рекомендуем прочитать:

• канализация на даче без откачки;
• как правильно сделать септик.

Трубы

Подбор труб для наружной и внутренней системы различается. На сегодняшний день при прокладке внутренней системы (внутридомовая разводка) преимущественно используются ПВХ и ПП трубы характерного серого цвета. Чаще всего диаметром 110 мм (для стояков и лежаков), 50 и 40 мм – для отвода стоков от сантехнических приборов.

Что касается внешней системы, то чаще всего трубы, предназначенные для прокладки под землей, например от выпуска к септику или станции глубокой биологической очистки стоков, имеют характерный оранжевый цвет. Такой окрас объясняется очень просто: яркий рыжий цвет более заметен в земле, нежели остальные. Но не только цвет отличает трубы для наружной канализации – иными будут и требования к материалу: эти трубы имеют большую жесткость, ведь им придется выдерживать существенную нагрузку от грунта. Есть и еще более прочная продукция, например гофрированные двухслойные трубы. Но при устройстве канализационной системы в частном доме глубина закладки трубопровода обычно невелика (не более 3 м, а чаще всего – до 2 м), так что гнаться за прочностью труб нет смысла. Самый распространенный диаметр рыжих труб – 110 мм, чего вполне достаточно для адекватного отвода стоков.

Ниже представлена таблица со свойствами труб из различных материалов. Здесь далеко не все решения – только наиболее популярные.

Характеристики труб для канализации

Материал	Предназначение, плюсы и минусы труб
Чугун	+ Прочные и долговечные, способны выдерживать большие нагрузки –  Хрупкие, тяжелые и дорогие; в процессе эксплуатации труба ржавеет изнутри, становится шероховатой, что может привести к образованию засоров
Полипропилен	+ Гибкие и легкие, что делает их наиболее востребованными при устройстве внутренней системы канализации (как правило, трубы серого цвета); хорошо переносят высокую температуру стоков – При использовании по назначению не наблюдаются
Поливинилхлорид	+ Такие же, как и для чугунных труб; легкие и недорогие. Используются преимущественно для прокладки наружной системы канализации (легко узнаются по преимущественно оранжевому цвету) – Плохо переносят высокие температуры сточных вод; скорее треснут, нежели погнутся (хрупкие)

Виды канализации, как выбрать

Большинство работ, связанных с постройкой и монтажом канализационных систем, заканчиваются монтажом внешней либо внутренней канализации. Работами внутри дома называются работами, которые связаны с установкой труб для ванной комнаты, душевой кабины, туалета и так далее.

Ну а к наружным работам относится все то, что должно быть установлено за чертой дома. К примеру, трубная система (необходима для ввода всех нечистот и полной очистки канализационной ямы).

Расчет канализации

Перед началом строительных работ необходимо грамотно рассчитать канализацию для того, чтобы обеспечить максимально качественную работу всей канализационной системы.

Итак, приступим:

Первым делом давайте определим, сколько воды будет использоваться. Вода уходит на обеспечение кухни водой, туалета водой для смыва, а ванную комнату водой для того, чтобы искупаться

Также нельзя брать во внимание дополнительные расходники воды (посудомоечная машина, стиральная машина и так далее). Если вы неправильно рассчитайте расходы воды, то она может переполнить яму, куда она сливается. Для того, чтобы провести расчеты канализации необходимо воспользоваться нормами расхода воды на одного человека

Для того, чтобы провести расчеты канализации необходимо воспользоваться нормами расхода воды на одного человека.

Давайте приблизительно рассчитаем, сколько уходит воды на то или иное действие в сутки, и приведем расходы в таблице.

Основные материалы

Поступление чистой воды в дом и дальнейшее ее выведение вместе с продуктами жизнедеятельности должно быть качественным, ведь от этого зависит комфорт и здоровье людей. А это значит, что материалы для этой системы коммуникаций нужно выбирать очень тщательно. Важнее всего в этом случае выбрать нормальные трубы.

Они могут быть изготовлены из металла, пластика, асбеста и прочих материалов. Металлические трубы считаются самыми дорогими. Во-первых, дорого стоит материал, во-вторых, для их установки требуется сварочный аппарат. Но эта конструкция довольно прочная и надежная.

Асбест используется исключительно для системы канализации, поскольку для водоснабжения не подходит. Эти трубы имеют очень высокий уровень герметизации. Что касается пластиковых труб, то это самый оптимальный и дешевый вариант.

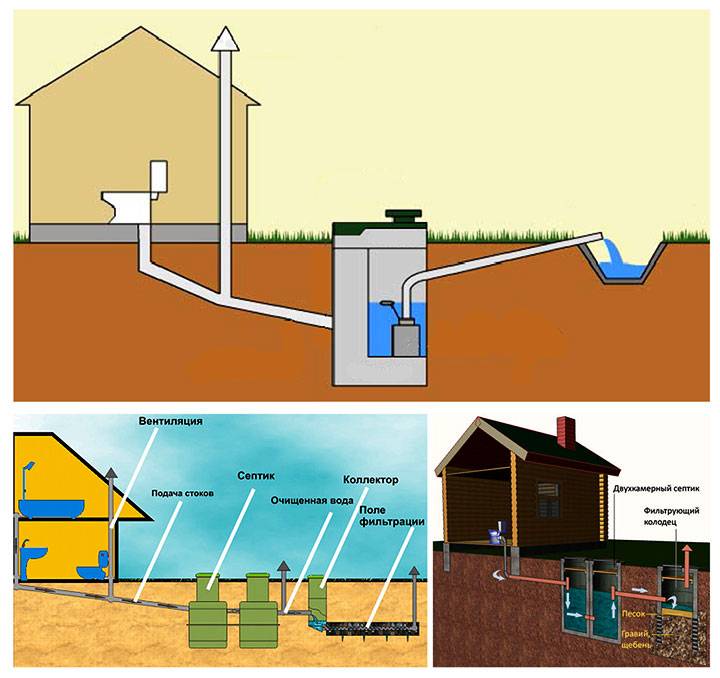

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

• бетонные кольца, смонтированные на дренажную площадку;
• выгребная яма из кирпичей;
• цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

1. вывод труб из дома в резервуар,
2. монтаж септика,
3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

• анаэробных, растущих без кислорода;
• аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

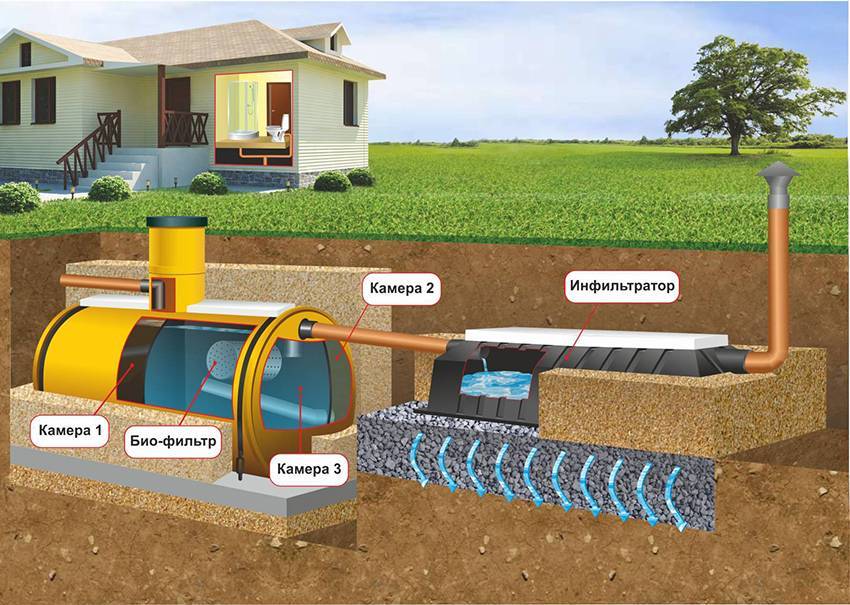

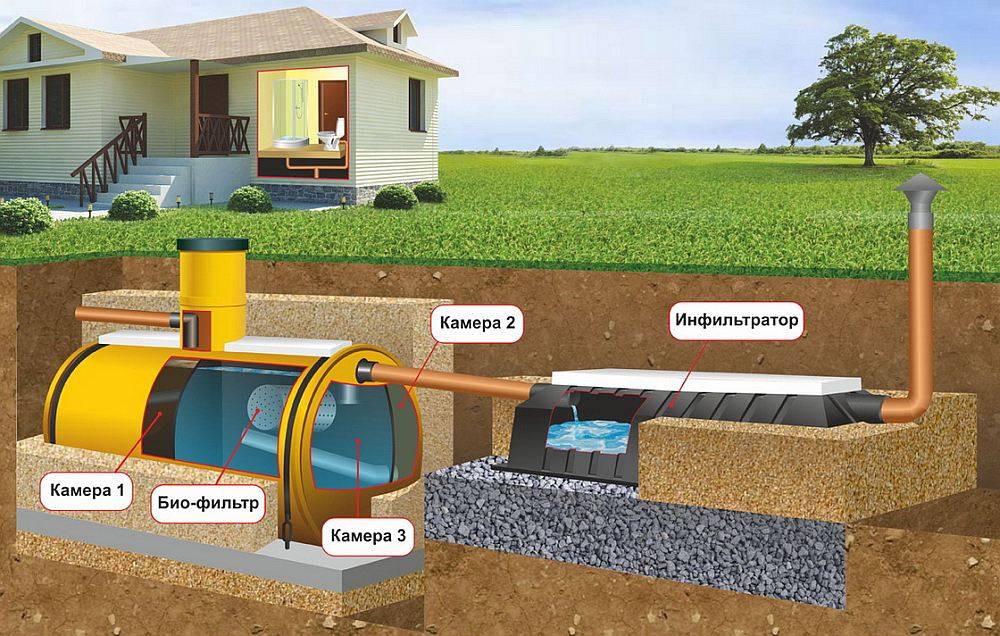

Септики с аэрационной системой

Основными функциями аэратора являются:

• снабжение септика кислородом;
• защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

• долговечный канализационный насос;
• воздухонагреватель;
• удлинитель для труб;
• рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

• усвоение удобрений и получение питательных веществ для микроорганизмов;
• бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.

Полезные мелочи и практические советы

Несомненно, монтаж канализационной системы это наиболее простой этап строительства по сравнению с электричеством или возведением стен, но и в этом этапе присутствует много подводных камней. Вот список некоторых из них:

• При покупке труб и комплектующих проверяйте наличие резиновой прокладки в раструбе. Она часто теряется;
• Настоятельно не рекомендуется подсоединять фановую трубу к системе вентиляции;
• В случае стандартного набора точек водопотребления (один унитаз, две раковины, стиральная машина, душевая кабина), монтировать фановую трубу не обязательно, можно ограничиться вакуумным клапаном;
• При укладке ПВХ трубы в ров, внимательно следите за стыками, так как места соединений нестабильны;
• Настоятельно рекомендуется установить аварийный отвод для прочистки канализации. Он устанавливается как можно ближе к месту входа трубы в дом, в доступном месте.
