Отличие ливневой канализации от дренажа
Сверху-ливневая канализация, снизу-дренажная
Ливневая канализация, построенная по открытой схеме, относится к системам поверхностного дренажа. Особенно в той части, когда транспортировка происходит в открытых канавах с грунтовым руслом. А путают закрытую ливневую канализацию с несовершенным дренажом, когда дренажные трубы укладывают намного выше водоупорных пластов грунта, и они проходят приблизительно на одной глубине с канализационными.
Конечные задачи обеих систем по сути одинаковы:
- защищать подземные части построек и коммуникаций от избыточной влаги;
- снижать нагрузку на гидроизоляцию фундаментов;
- предотвращать у оснований сооружений намокание грунта, и как следствие — потерю его несущих свойств;
- осушать верхние слои грунта.
Конечно, обе системы работают в связке, и даже их конфигурация во многом совпадает, но не на уровне «транспортных» элементов.
Особенности открытых систем поверхностного дренажа и ливневки
Открытые системы поверхностного дренажа частного участка представляют собой сеть каналов из бетонных желобов или канав с грунтовыми, «прозрачными» для воды, стенками. Во время дождя и таяния снега в канавы попадают осадки и с поверхности, и из верхнего слоя грунта (почвы), поэтому их чаще определяют как элемент дренажа, а не ливневой канализации.
Есть следующие виды каналов открытых систем:
- Канавы по территории участка. Обычно заполняют дренирующими материалами (камнями, гравием). Наполнители мешают размыванию и обрушению бортов канав. Дизайнерское название — «сухие ручьи».
- Канавы со «свободным» грунтовым руслом. Обычно используют на сельхозугодьях или за территорией участка (например, вдоль проходящей рядом дороги).
- Желоба открытой ливневой канализации. Имеют водонепроницаемые стенки, и собирают только поверхностные воды. Сам же канал должен быть свободным, чтобы не мешать потоку воды. И если желоб проходит по территории участка, его обычно накрывают решеткой.
Глубинный дренаж и ливневка
Любая система подземного дренажа (их несколько видов) состоит из перфорированных труб, которые обматывают геотекстилем, «прозрачным» для воды и непроходимым для частиц грунта.
Труба дренажная Д160мм с обмоткой
А трубы подземной части ливневки непроницаемы для воды, и это по сути такие же канализационные трубы, которые используют для внутренних и внешних систем хозяйственно-бытовых и фекальных стоков.
Кроме того, при проектировании глубинного дренажа расчеты в первую очередь основывают на гидрогеологических особенностях участка (хотя и учитывают наличие водостоков и поверхностного водоотвода). А при проектировании ливневки наличие или отсутствие дренажной системы в расчет не принимают.
Самостоятельно монтируем ливневую канализации на даче
Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.
Монтаж труб ливневой канализации вокруг загородного дома
Технология монтажа ливневой канализации
- На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
- Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
- После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
- Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
- Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
- При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
- Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
- Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.
Устанавливаем лотки для ливневой канализации
Особенности монтажа ливневой канализации
Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

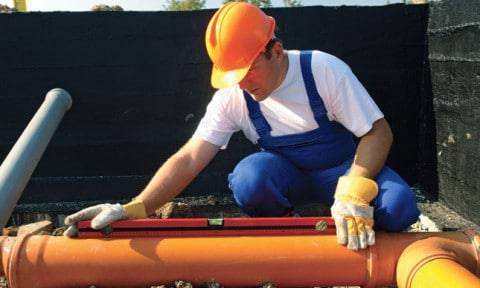

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.
Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.
Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.
Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.
Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.
На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.
Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.
Пример расчета ливневой канализации
Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.
Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы
В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:
- Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:
Qr =80·0,01 = 0,8 л/с
- Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:
Q = Qr = 0,8 л/с
- Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:
- диаметр 50 мм, уклон 0,03;
- диаметр 63 мм, уклон 0,02;
- диаметр 75 мм (и выше), уклон 0,01.
Уклон трубы обратно пропорционален ее диаметру
- Материал трубопровода.
СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.
- Глубина прокладки подземной части.
Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.
- Монтаж стояков.
Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.
- Охранная зона.
СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

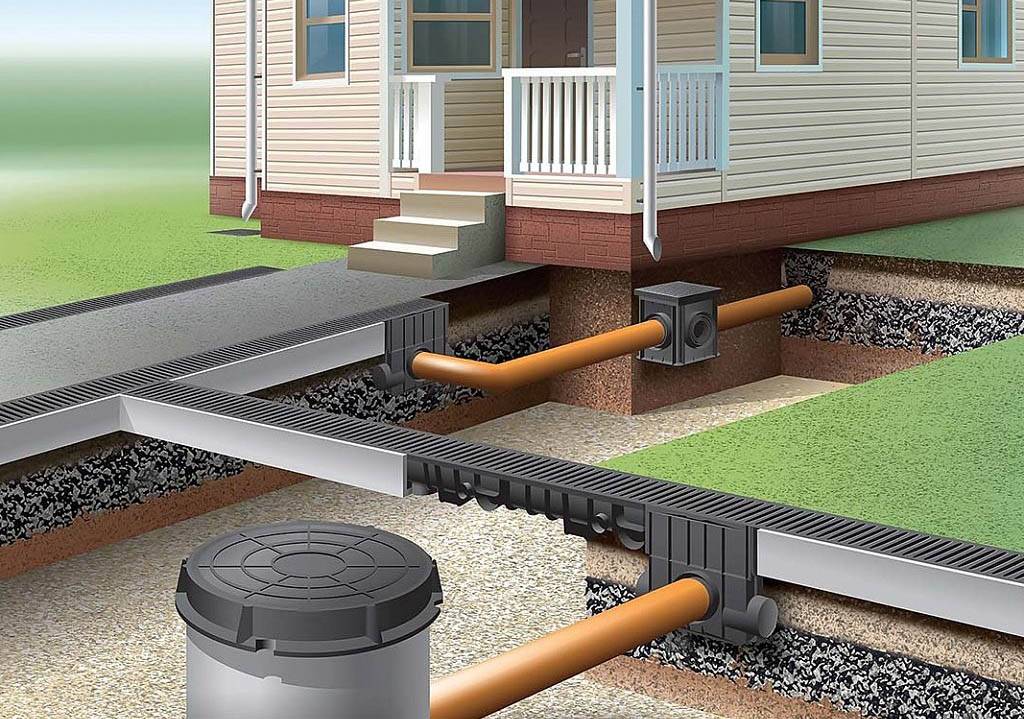

Типовая схема ливневки частного дома
Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др. Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.
Способы сбора стоков
В зависимости от способа сбора воды, ливневая канализация участка разделяется на два типа систем:

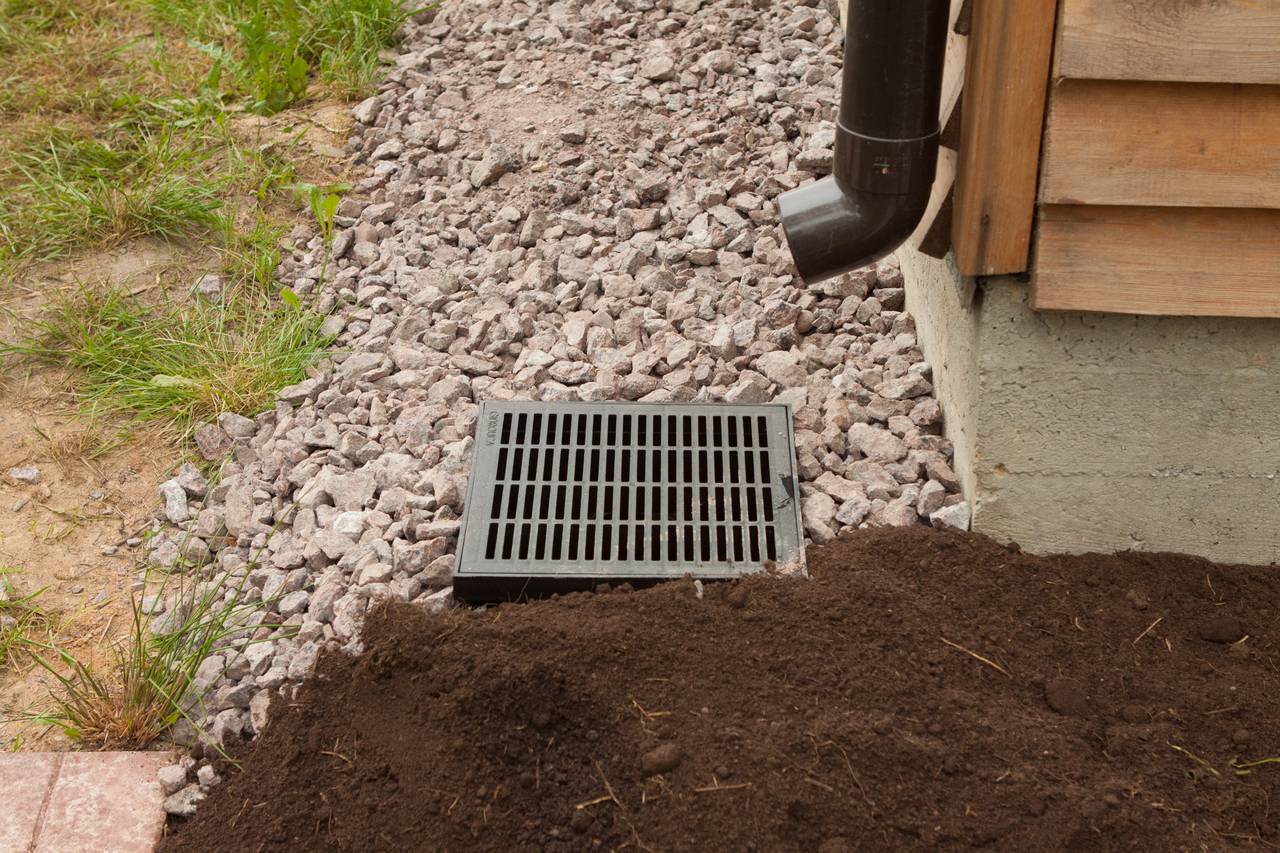

Точечная система — основной принцип которой заключается в установке дождеприемника, прямо под водостоками. Каждый из собирающих воду дождеприемник соединен с общей магистральной системой.
Согласно ТУ на дождеприемники устанавливаются защитно-декоративные решетки. Так же они должны быть оборудованы пескоуловителями, что предотвратит попадания в систему листвы деревьев и прочего различного мусора.
Точечная система канализации

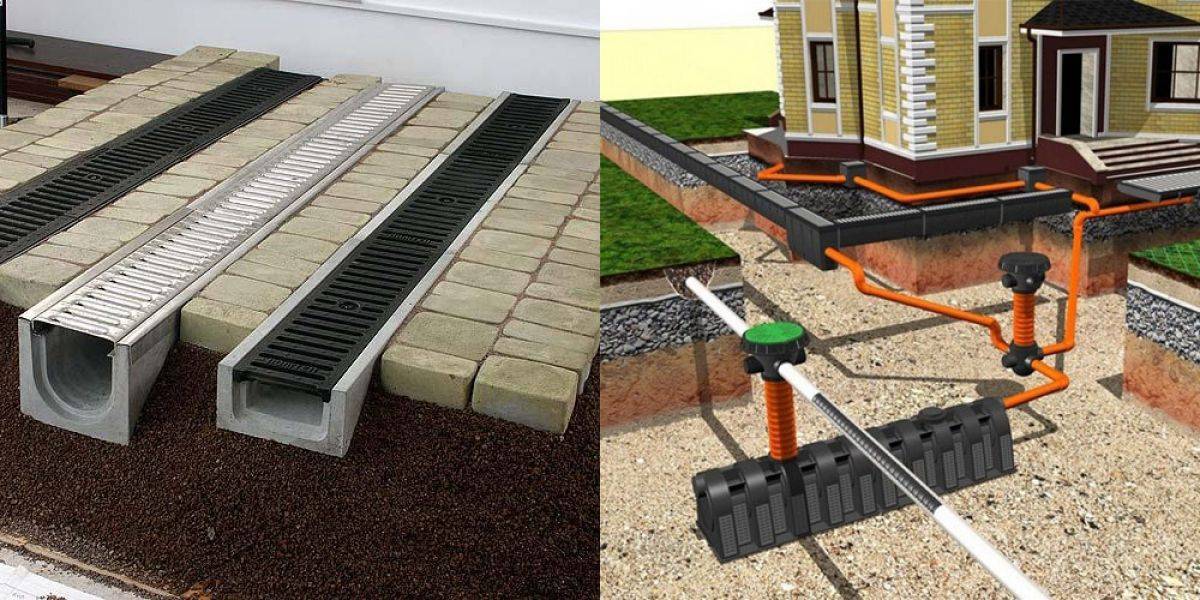

Линейная система — представляет собой сеть соединенных между собой каналов, которые находятся под землей либо в немного углубленных траншеях. Как и в точечной системе, собирающие воду лотки оборудуются пескоулавителями и закрываются решётками.
Линейная система канализации, в отличие от точечной, собирает воду не только в местах где установлены водостоки с крыши, но так же с благоустроенных площадок, тротуаров и садовых дорожек залитых бетоном либо уложенных тротуарной плиткой.
Установить лотки можно вокруг бетонной отмостки дома для сбора воды, стекающей с нее. Данный вид канализации защищает от воды большую территорию нежели первый вариант.
Важно! Количество необходимых элементов, используемого при линейной системе значительно превышает точечную систему прокладки, поэтому сравнительную стоимость обоих способов требует просчитать заранее.
Ливневая система канализации
Этапы строительства септика из бетонных колец
Монтаж очистного сооружения их цилиндрических заготовок проходит по стандартной схеме. Процесс упрощается за счет большого размера деталей, однако по этой же причине возникает сложность – обязательная аренда строительной техники и участие бригады рабочих.
Для возведения септика потребуется 2 комплекта деталей, так как он будет состоять из двух резервуаров. Функция первого – накопительная, второго – фильтрующая.
Сооружение септика из бетонных колец производится в несколько стандартных этапов:
Подготовка котлована по размерам сооружения
В месте, указанном в проекте, с помощью подручного инструмента (лопаты), лебедки или мини-экскаватора вырывают яму глубиной в 2-3 кольца + горловина. К высоте конструкции в сборе прибавляют 30-40 см на устройство основания: 15-20 см песка + 15-20 см гравия (щебня, речной гальки). Дренажный слой служит надежной основой и фильтрующей «подушкой».
Длина ямы должна быть такой, чтобы в нее помещались два резервуара, соединенные коротким переливом.
Песчаный грунт на участке строительства котлована может вызвать проблемы в виде осыпания стенок. Если возможности укрепить стенки не существует, лучше вырыть широкую яму, а после монтажа и гидроизоляции септика заполнить ее более тяжелым грунтом с содержанием глины
Грунт не стоит вывозить с участка – он пригодится для обратной засыпки. Остатки можно будет использовать для формирования ландшафтных объектов, например, клумб.
Установка бетонных заготовок
Кольца из бетона монтируют одно на другое, закрепляя на стыках скобами и герметизируя специальными прокладками. Производители упростили установку нижнего кольца накопительной емкости – придумали деталь с глухим дном, которая не требует дополнительного утяжеления.
На нее ставят еще одну-две детали, закрывают перекрытием с отверстием, сверху водружают горловину и оборудуют технический люк с крышкой.
Точно так же оборудуют и вторую камеру, но вместо глухой нижней детали используют обычное кольцо. Для фильтрующего колодца дренажного слоя мало – необходимо сделать плотный фильтр толщиной не менее 50 см
Сейчас нет необходимости в каких-то индивидуальных расчетах. Размеры заготовок стандартны, и у производителя всегда можно узнать, на какой объем стоков рассчитана выбранная комбинация элементов.
Мероприятия по устройству гидроизоляции
Бетонный септик из отдельных деталей обязательно нужно покрыть гидроизоляцией. На практике применяют два способа: нанесение защитного материала с обеих сторон или нанесение гидроизоляции с наружной стороны, а с внутренней – лишь отделка швов.
Один из вариантов защиты, которая подходит для объектов, зарытых в землю. На пористый бетон наносят слой битумной гидроизоляции, после чего стенки деталей становятся более прочными и водонепроницаемыми
Есть современные глубоко проникающие материалы, превосходящие слой битума по техническим характеристикам (например, Пенетрон), но они обходятся дороже.
Подключение к трубам и тестирование
Полностью смонтированное сооружение соединяют в единое целое и подключают к трубе, ведущей из дома. Для этого в бетонных заготовках проделывают отверстия для перелива – короткого отрезка трубы, затем такое же отверстие – для входа канализационной магистрали. Все элементы герметично соединяют и покрывают гидроизоляцией. Выводят вентиляционный стояк.
Для проверки работоспособности и герметичности конструкции первую емкость заполняют водой. Затем, когда в накопитель попадут первые стоки, можно использовать биоактиватор, чтобы процесс переработки отходов сделать более эффективным.
Характерные ошибки монтажа
нередко хочет сэкономить на мелочах.
В большинстве случаев, построив когда-то ливневую канализацию, люди не беспокоятся о ее профилактике и обслуживании. А эти процедуры необходимо проводить стабильно два раза в год. Чистка канализации — процедура не сложная. Чтобы ливневка прослужила долго, надо удалять мусор из воронок, очищать колодцы от ила, промывать лотки напором воды из шланга и чистить песколовители и мусорные корзины из дождеприемника. Тогда не придется тратиться на ремонт системы.
Если придерживаться всех инструкций по поводу строительства и выполнять работу качественно, то ливневая канализация будет выглядеть довольно эстетично и аккуратно и прослужит долгие годы.
Как правильно сделать водосток с крыши своими руками
Важное правило успешного монтажа водостока с крыш – соблюдение технологии и составление точных расчетов. На примере пошаговой работы рассмотрим все тонкости сооружения самодельной ливневой канализации с крыши
- Полимерные трубы закрепляем, размечаем и распиливаем пополам по намеченной линии разреза. В большинстве случаев подходят коричневые канализационные трубы Ø110 мм. Для этих целей используют болгарку или универсальный инструмент с насадкой под полимеры. Шаблоны ускорят быструю разметку желобов. Заглушку для верхнего конца желоба тоже разрезать пополам, не следует распиливать только входные патрубки, оставляя до 20 см.
- Готовые желоба под водосток нужно закреплять на стене или опорных стропилах кронштейнами. Лучше приобрести готовые держатели, но несложно сделать и самостоятельно по предложенному образцу. Подойдет листовой металл, но ковка будет надежнее.
- На резьбовых элементах крепятся готовые кронштейны, начиная с верхнего края с уклоном к нижним вертикальным стоякам ливневых отводов. Начинаем с разметки между крайними точками фасада, забив гвоздики для натяжения бечевки для разметки. После проверки горизонтали делаем смещение одного конца немного вниз – для уклона.
- Держатели монтируются с равным интервалом в пределах полуметра или немного больше. Аналогично крепятся хомуты вертикальных труб под слив, последний фиксирует нижнее колено, отводящее струю ливневой канализации. От фасада вся конструкция должна отстоять на 10-15 см.
- Желоба из канализационных труб укладываем на серповидные кронштейны и выполняем крепление (клей, алюминиевая клипса). От протекания после перфорации защитит герметик. На краях фиксируем заглушки тем же способом.
- Воронки или раструбы вертикального востока устанавливается без клея, а герметизацию делаем резиновыми прокладками от полимерных тройников.
- Вертикальный водосток монтируется сверху и выравнивается по вертикали, затем закрепляется хомутами. Особенно тщательно соединяем колена на поворотных участках. В воронки вкладываем металлическую сетку, чтобы опавшие листья и другой растительный мусор не забивался в трубы.
Сооружаемый своими руками водосток из канализационных труб – экономичный способ обустройства отвода атмосферных осадков с кровли. При правильном подходе к делу он прослужит многие годы без потребности в замене отдельных фрагментов или всего желоба по периметру крыши. Надежная конструкция будет справляться с функциональной нагрузкой, сохраняя дом от неконтролируемой талой и ливневой воды.
Преимущества водостоков из канализационных труб
Чтобы талые воды и атмосферные осадки не создавали проблем на участке, нужно знать, как правильно сделать водосток с крыши. Полимерная самодельная система будет иметь ряд плюсов:
- простота изготовления своими руками;
- экономичность системы;
- доступность материала;
- возможность произвести точные расчеты самостоятельно;
- в продаже всегда в наличии комплектующие требуемого диаметра;
- малый вес, простая транспортировка;
- материал не подвержен коррозии;
- возможность использования остатков труб, оставшихся после монтажа канализации;
- быстрая замена фрагмента при необходимости.
Ливневые решетки: виды и назначение
Ливневые решетки неотъемлемая часть дождевой канализации. Их функция – защищать лотки от попадания крупного мусора, засоряющего систему. Также они обеспечивают безопасность людей и автомобилей от попадания в водоотводящие желоба. Эстетичный вид решеток придает системе законченный декоративный облик, их устанавливают на дождеприемники, лотки и пескоулавливатели.
Материалы для решеток
Чугун – устойчив к агрессивной среде и коррозии. Конструкции из чугуна устанавливают на бетонные и металлические лотки. Прочные и долговечные элементы устанавливают на оживленных трассах, промышленных объектах, в аэропортах. Решетки могут отливаться нестандартного размера и иметь индивидуальный рисунок. Для таких конструкций используется серый чугун, их стоимость выше, чем у стандартных изделий.
Пластиковые решетки используются для участков с полимерными лотками. Благодаря ребрам жесткости конструкция обладает прочностью и долговечностью. Она проста в монтаже и имеет доступную стоимость.
Стальная конструкция для ливневки изготавливается из нержавейки. Она отличается привлекательным видом, легко монтируется с помощью защелок, устойчива к коррозии и долговечна. Высокая прочность элемента позволяет установку в пешеходных зонах, на тротуарах, на территории загородных участков.
Чугунная решетка для дождеприемника
Установка ливневой канализации
Проект
Для качественного монтажа системы водоотвода составляется проект.
Рассмотрим пример частного дома.
Собственники загородной недвижимости устанавливают ливневую систему водоотведения двух типов. Подземную, наружную.
Порядок действий
- Составить проект. Это можно сделать самостоятельно в программе или на бумаге. По масштабу можно определить количество требуемых деталей.
- Приобрести сопутствующий материал. Бетон, щебень.
- Уставить кровельную водосточную систему
- Монтаж ливневой канализации, хорошо производить одновременно с дренажной и канализационной системами. Если другие системы уже установлены, то надо выкопать траншеи.
- Дождеприемники монтируют под водосточными трубами. Выкапывается котлован шире приемника. Глубина просчитывается так, чтобы итоговое покрытие (решетка) легло на уровне с поверхностью. На дне делается насыпь из щебня, заливается бетонным раствором. Устанавливается приемник с подсоединенными трубами, стенки укрепляются раствором. Трубы должны находиться под углом не менее 3 градусов. Глубина до метра. В траншеи также засыпается щебень. Он снимет нагрузку с системы.
- Трубы выводятся за пределы участка к водоему или в накопительную систему. В конце трубной магистрали устанавливается пескоулавливатель.
- На протяжении всей подземной магистрали монтируются несколько контрольных колодцев, для проверки и очистки системы. Для подземной трубной системы водоотведения лучше использовать полиэтиленовые трубы оранжевого цвета.
- Наружные лотки, также монтируются в траншеи. Если используются пластиковые лотки, то можно производить укладку сразу в грунт. Но при промерзании почвы возможно выдавливание и нарушение целостности. Климат важный фактор. Другой вариант установки с бетонированием. В таком варианте надо быть внимательными, не допустить перекосов и сдавливания, в противном случае решетка может не встать. Все виды лотков должны соединяться в монолит, не допускать протечек. В бетонных лотках есть пазы, но они не гарантируют полной герметизации, для этого применяется бетонный раствор, как фундамент. У пластиковых лотков места стыков обрабатывают герметиком. Лотки из всех остальных материалов устанавливаются с щебнем и бетонным раствором. В конце каждой системы пескоулавливатель. Лотки так же, как и трубу монтируются под углом, для обеспечения самотека.
- Для дорожек и тротуаров хорошо подойдут лотки щелевого типа. Они идентичны обычным, разница в том, что им не требуется решетка. Изделие сконструировано с щелью по всей длине. Они не бросаются в глаза, мусор крупный попасть в систему не может и не влияет на движение.
- Все лотки устанавливаются вровень с покрытием или чуть ниже.
- В таких местах, как стоянка или площадка монтируются точечные водоприемники. Установка производится в самой низкой точке. Монтаж по типу дождеприемника.
Как изготовить желоб самостоятельно?
В этом деле важно знать не только, как сделать водосточную систему своими руками, но и то, какой инструмент для этого понадобится. Итак, чтобы соорудить необходимую конструкцию, вам понадобится:. Итак, чтобы соорудить необходимую конструкцию, вам понадобится:
Итак, чтобы соорудить необходимую конструкцию, вам понадобится:
- инструмент для разметки;
- ножницы по металлу, болгарка, углошлифовальная машина или ножовка; Углошлифовальная машина
- молотки нескольких видов;
- прибор для радиального деформирования трубы; Прибор для радиального деформирования
- формы, используемые в качестве желобов.
Этапы изготовления желоба:
- сначала делается разметка — в верхней части трубы закручивается шуруп, а к нему привязывается белая нить. На другом конце ищете центр и тоже вкручиваете шуруп, а на нем завязываете второй конец нити;
- затем труба укладывается на 2 доски и прикрепляется к ним шурупами;
- фломастером отмечаете направление нити по всей длине и убираете ее;
- после этого можно по отмеченной линии распилить трубу пополам.
Укладка водостока
Не забывайте о средствах индивидуальной безопасности во избежание попадания стружки в глаза.
Схемы и чертежи
Приступая к обустройству этой важной инженерной системы, в первую очередь необходимо составить схему, хотя бы в виде эскиза. Это облегчит монтаж системы, позволит определиться с количеством необходимых материалов и составить ориентировочную смету
Типичный вариант внутренней схемы разводки канализации для двухэтажного дома показан ниже.
Типовая схема канализации
Обозначения:
- А – центральный стояк;
- В – Отверстие для вентиляции;
- С – раковина унитаза;
- D – накопительный бак для слива;
- Е – раковина умывальника;
- F – сифон;
- G – ванна;
- H – угол уклона труб.
При необходимости можно сделать чертеж подключения для определенного помещения, например туалета.
Как довести канализацию до септика
Если судить по нормативам, вести канализационную трубу до септика придется не менее 7-8 метров. Так что траншея будет длинной. Она должна идти с уклоном:
- диаметр трубы 100-110 мм, уклон 20 мм на погонный метр;
- 50 мм в диаметре — уклон 30 мм/м.
Обратите внимание, что изменять уровень наклона нежелательно ни в ту, ни в другую сторону. В сторону увеличения можно максимум на 5-6 мм. Почему нельзя больше? При большом уклоне вода будет сбегать очень быстро, а тяжелые включения двигаться намного меньше
В результате, вода уйдет, а твердые частицы останутся в трубе. Последствия вы себе представляете
Почему нельзя больше? При большом уклоне вода будет сбегать очень быстро, а тяжелые включения двигаться намного меньше. В результате, вода уйдет, а твердые частицы останутся в трубе. Последствия вы себе представляете.
Второе важное условие — труба не должна промерзать. Решения два. Первое — закапывать ниже глубины промерзания, что с учетом уклона дает солидную глубину
Второе — закопать примерно на 60-80 см, а сверху утеплить
Первое — закапывать ниже глубины промерзания, что с учетом уклона дает солидную глубину. Второе — закопать примерно на 60-80 см, а сверху утеплить.
Схема дачной канализации с септиком
На какую глубину закапывать тубу
В реалии глубина, на которую вы будете закапывать канализационную трубу, идущую от дома зависит от расположения септика, а вернее, его входного отверстия. Сам септик надо устраивать так, чтобы на поверхности грунта была только крышка, а все «тело», включая горловину, находилось в земле. Закопав септик (или определившись с его типом и моделью), вы будете знать, куда надо довести трубу, также известен требуемый уклон. По этим данным можно рассчитать, на какой глубине надо делать выход из дома.
Это участок работ тоже имеет свои нюансы. Так траншею лучше копать сразу нужной глубины. Если придется подсыпать грунт, его надо очень хорошо утрамбовать — не просто набросать земли, пройтись трамбовкой до высокой плотности. Это необходимо, потому что просто уложенный грунт усядется, а с ним просядет труба. В месте просадки со временем образуется пробка. Даже если ее удастся пробить, периодически она там будет появляться снова.
Подвести трубы надо правильно
Утепление
Еще один момент: уложенную и герметически соединенную трубу засыпают слоем песка толщиной около 15 см (столько должно быть над трубой), песок проливают, слегка трамбуют. На песок укладывают ЭППС толщиной не менее 5 см, в обе стороны от трубы он должен выходит на расстояние не менее 30 см. Второй вариант утепления канализационной трубы — тот же ЭППС, но в виде скорлупы подходящего размера.
Специальное утепление для труб — скорлупа
Другие утеплители использовать не рекомендуется. Минеральная вата при намокании теряет свои свойства — просто перестает работать. Пенопласт сминается под давлением. Если будете строить полноценную канализационную траншею со стенками и крышкой, то можно и его. Но если труба канализации укладывается в грунт, пенопласт может смяться. Второй момент — его любят грызть мыши (ЭППС — не любят).
