Инструкция по установке
Какие же инструменты нужны для самостоятельного устройства системы Армстронг? Смета должна быть составлена правильно, тогда возможно будет избежать лишних трат.
Подготовить надо следующий материал и инструменты:
- Кассеты Армстронг;
- Профиль для того чтобы собрать каркас;
- Подвесы пружины;
- Светильники встраиваемого типа.
Перед тем как начать установку потолка, следует заранее подготовить все необходимые материалы для ремонтных работ
Мастера советуют обратить внимание, что в ряде случаев применяются не специальные подвесы, крепление делается из простой стальной проволоки. Толщиной она должна быть от 2мм
Делать такое крепление надо, в крайнем случае, только если конструкцию надо очень низко опустить от перекрытия. Сколько надо закупить материала прямо зависит от того, какую площадь в здание надо устроить системами Армстронг. Вычислить количество обычно не трудно. А вот на 10 м2 профиля надо взять 2 несущих и 17 поперечных.
Для того чтобы сборка прошла правильно надо приготовить:
- Перфоратор;
- Шуруповерт;
- Элементы крепления;
- Ножницы по металлу;
- Уровень;
- Дисковая пила;
- Молоток;
- Плоскогубцы.
Все эти инструменты всегда есть в арсенале домашнего мастера.
Монтажные работы
Теперь давайте рассмотрим технологию и этапы крепления подвесного потолка Армстронг.
1. Сделайте разметку. На любой из стен поставьте отметку, отложив нужное расстояние от потолка из расчета, чтобы закрыть все коммуникации и перепады бетонных перекрытий. Оно должно быть не меньше 12 сантиметров, чтобы облегчить дальнейший монтаж плиток.
2. Пользуясь водяным или лазерным уровнями, сделайте аналогичные отметины на остальных стенах. Водяной уровень (ватерпас) можно сделать из длинной прозрачной трубки (какие используют для капельниц), наполнив ее водой. Действует такое устройство по принципу сообщающихся сосудов.
3. Соедините получившиеся точки непрерывной линией. Это можно сделать при помощи малярной нити, тогда на каждой стене должно быть по две отметки, к каждой из которых прижимаются края натянутой нити с красителем. При натягивании нитки, ее середина удерживается на небольшом удалении от стены. Отпустив центр, вы получите идеально ровную линию.
4. Разметьте и нарежьте угловой профиль для подвесного потолка, руководствуясь размерами помещения. Это осуществляется с помощью ножовки по металлу, для распиливания угловых деталей используется стусло.
5. Просверлите вдоль разметки отверстия для дюбелей.
6. Забейте дюбеля в эти отверстия и закрепите на них уголок. Окрашенная сторона должна быть обращена вниз.
7. Когда примыкающий к стенам каркас будет готов, приступите к монтажу направляющих профилей с шагом 1200 мм между ними. Каждый крайний профиль подвесного потолка Армстронг должен располагаться на расстоянии от 40 до 60 сантиметров от стен. Края этого профиля закрепляются на угловом профиле, а центральная часть крепится на подвесах к бетонным плитам потолка на дюбели с полукольцами. Максимальный шаг между подвесами – 1200 мм. При помощи уровня, контролируйте горизонтальность конструкции.
8. Установив направляющие, можно начать монтировать поперечные, Т — образные профили. Они делятся на более длинные (L — 1200) и короткие (L — 600) детали. Крепить длинные поперечные профили нужно перпендикулярно направляющим с шагом 600 мм, относительно друг друга. Для их крепления предусмотрены специальные замки с небольшими выступами. Замки работают по принципу «шип – паз». Короткие детали размещаются перпендикулярно длинным деталям, шаг между ними также составляет 600 мм, при помощи аналогичных замков.
9. Разместите осветительные приборы и кондиционеры в необходимых местах, соорудив для них автономную систему крепления, чтобы уменьшить нагрузку на основное сооружение.
10. Ну и, наконец, пришло время заполнить каркас потолка декоративными плитками. Начинать монтировать их нужно от центра помещения к краям. Крайние плитки аккуратно подрезаются по размерам ниши.
Теперь вы знаете, как монтировать подвесной потолок Армстронг своими руками. Надеемся, эти знания помогут вам в осуществлении ремонта в вашей квартире, который привнесет свою долю комфорта и уюта в вашу жизнь.
Подвесной потолок Армстронг, его плюсы и минусы
Этот тип потолка является универсальным, его можно найти в любом общественно-административном здании, больнице, офисе или супермаркете. Вот несколько фотографий:
Достоинства
Хорошая светоотражающая способность
Выравнивает потолок, позволяет скрывать вентиляцию и провода
Легко разбирается (при необходимости)
Небольшой вес конструкции
Недостатки
Не защищает от протекания
Не подходит для круглых или овальных помещений
«Съедает» достаточно много высоты потолка (от 15 см)
Ограниченность в выборе дизайнерских и архитектурных решений
Невысокая стойкость к механическим повреждениям
Потолок Армстронг — технология монтажа

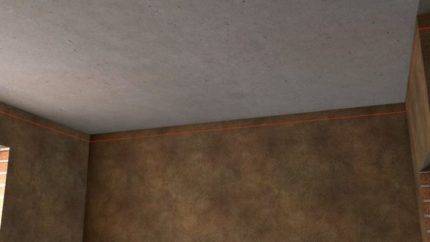

Разметка потолка
Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.
Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию
Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.
Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.
Монтаж боковых профилей
На данном этапе используется пристенные профили, которые еще иногда называют L-образными.
Монтаж потолка должен начинаться с крепления к стене L-образного профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.
Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.
Монтаж подвесов
После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.
Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.
Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов
Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.
После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.
Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.
Монтаж несущих реек
Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.
Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.
На видео можно посмотреть инструкцию по сборке таких креплений:
https://youtube.com/watch?v=VHNlCJUq7qw%23t%3D49

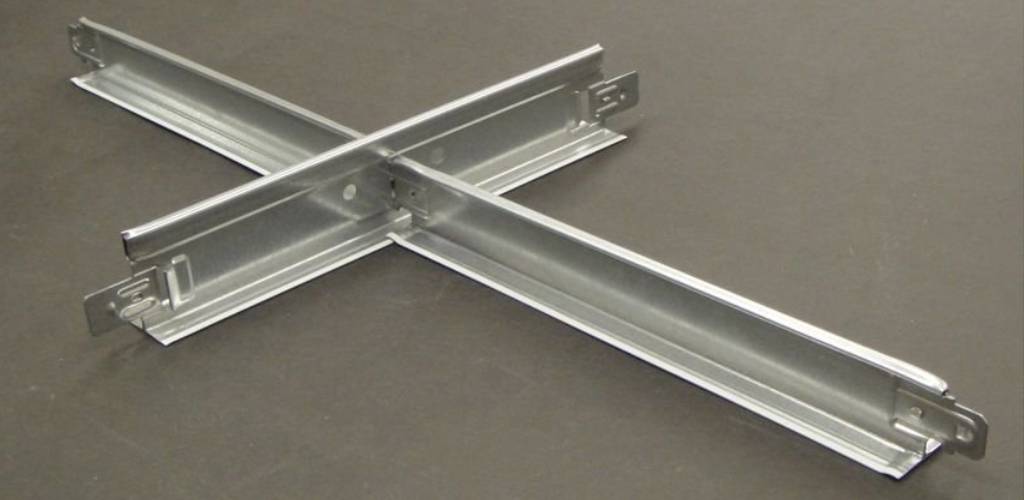

Монтаж поперечных реек 1.2 м
Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.
Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее
Монтаж поперечных реек 0.6 м
Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.
Укладка потолочных плит
Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.
Монтаж светильников Армстронг
Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.
Их существует несколько видов.
Традиционные люминесцентные 4 лампы на 18 ватт
Светодиодные — экономные
Что нужно знать при выборе светильников:
Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.
Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.
Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.
В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.
Об установке светильников Армстронг можно посмотреть в следующем видео:
О том, из каких частей он состоит и как разбирается — здесь:
Сравнение различных видов светильников:
Видео монтажа подвесного потолка Армстронг своими руками
Грильято – изысканность в сочетании с функционалом
Грильято – это решетчатая конструкция, которая применяется для обустройства потолков в помещениях большой площади. Обычно ее используют в ресторанах, выставочных залах, торговых центрах – там, где нужно одновременно соблюсти все нормы пожарной безопасности, обеспечить беспроблемный доступ к системам коммуникаций и добиться интересного дизайна.
Подвесной потолок Грильято
Подвесной потолок Грильято представляет собой решетку из алюминиевого профиля. Возможность выбора разной расцветки и покрытия открывают простор для дизайнерских решений. Грильято удобен тем, что его можно комбинировать с другими типами подвесных потолков – например, гипсокартонными — и создавать таким образом многоуровневые конструкции различной формы.
Таблица. Основные модели потолков Грильято.
| Наименование, иллюстрация | Краткое описание |
|---|---|
Стандарт | Ровная система, устанавливаемая параллельно полу из профиля U-образной формы. Наиболее дешевый и простой в монтаже вариант. |
Жалюзи | Решетка с высокой плотностью ячеек. Самый «глухой» тип Грильято, который максимально закрывает подпотолочное пространство и позволяет замаскировать коммуникации. |
Пирамида | Из профиля Y-образной формы создаются ячейки в виде усеченной пирамиды, что зрительно увеличивает высоту помещения. Дает сильный эффект перспективы, что позволяет интересно обыгрывать пространство в помещениях с потолками нестандартной формы (скаты, мансарды, многоугольные и многоуровневые потолки). |
Разноуровневая модель | Дает наибольший простор для дизайнеров. За счет профилей разной высоты и формы можно создавать потолочные конструкции, отвечающие интересам любого интерьера. |
Цены на гипсокартон
гипсокартон
Грильято
Основным недостатком Грильято является его «полупрозрачная» ячеистая система – через нее могут быть видны трубы вентиляции, провода, кабели.
Однако этот минус с лихвой покрывают плюсы конструкции, среди которых:
- очень быстрая и легкая установка без лишней пыли и грязи;
- влагостойкость;
- отличная вентиляция межпотолочного пространства;
- относительная дешевизна;
- создание эффекта «монолита» — потолочная конструкция смотрится единым целым;
- заменяемость деталей;
широкий ассортимент цветов и покрытий: матовые и глянцевые, перламутровые и хромированные;
- возможность достичь интересных световых эффектов и акцентов за счет установки светильников за решеткой, снаружи или внутри нее.
Подробная схема монтажа Грильято с ячейкой от 75х75 мм и более
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.

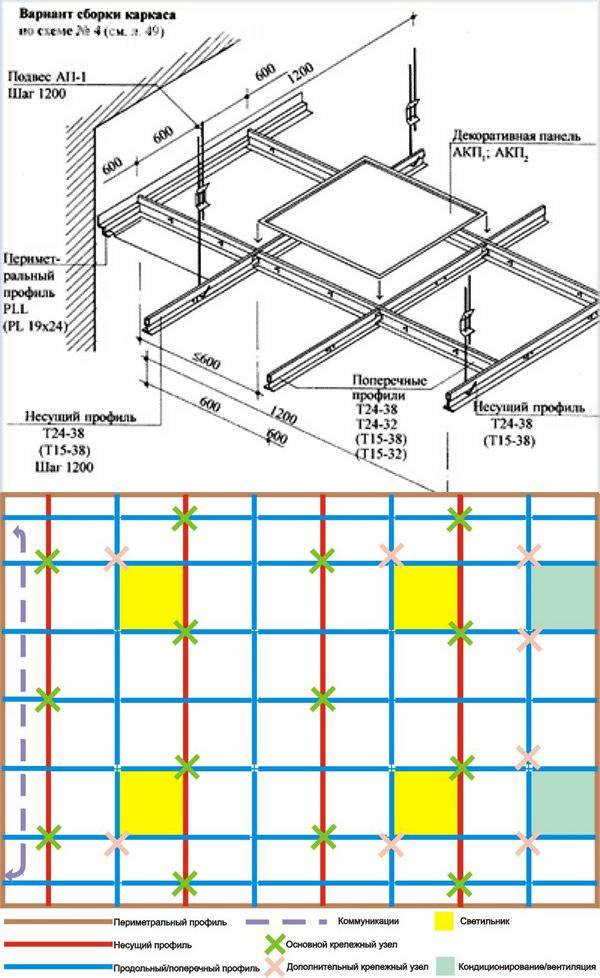

Схема установки подвесного потолка Армстронг
Потолок Армстронг Axiom KE Canopy — инструкция по установке. Файл для скачивания.
Инструкция
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |
Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
| Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. | |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Подготовка монтажа
Установка конструкции облегчается комплектом необходимых деталей. Из инструментов понадобится перфоратор, молоток, пассатижи, отвертка (или шуруповерт), ножовка по металлу, уровень, карандаш, малярная нить.
В начале работ составляют чертеж и рассчитывают покрытие Армстронг. Это позволяет подобрать раскладку модулей с наименьшим количеством подрезаний. Использование для сборки конструкции исключительно цельных элементов — большая редкость, поэтому при составлении схемы желательно спланировать размещение всех надрезанных модулей у стен напротив друг друга. Специальные программы производят точный расчет покрытия Армстронг. Калькулятор требует лишь внесения параметров помещения.
Демонтаж потолка Армстронг
Иногда может понадобиться демонтаж потолка Армстронг. Демонтаж может потребоваться, когда потребитель решил устроить новый подвесной потолок или в результате неправильного ухода за конструкцией, в том случае, когда она пришла в негодность. Демонтаж потолка можно заказать специальной бригаде, но это выльется в итоге в крупную сумму. Немного подготовившись можно разобрать потолок своими руками.
Для того чтобы потолок всегда выглядел красивым и аккуратным, следует обязательно следить за ним, время от времени протирая его от пыли и загрязнений
Достаточно вспомнить схему сборки и следовать в обратном направлении:
- Аккуратно снять плиты;
- Убрать потолочные светильники;
- Убрать каркас и потолок будет готов к новому обустройству.
Технические характеристики стандартных плит Армстронг
Различают два стандартных варианта размера плиты: 60х60 см и 120х60 см.
Их толщина может варьироваться от 0,8 до 2,5 см, а вес – от 2,5 до 8 кг на 1 кв.м, то есть сами по себе плиты очень легкие, почти воздушные.
Стандартный цвет всех плит – белый, однако по заказу они могут выть исполнены в других вариантах оттенков.
Рассмотрим более детально технические характеристики каждой серии типовых плит для потолка Armstrong:
| Характеристики | Baikal | Oasis | Oasis Plus | Tatra | Cortega |
| Размер плиты, см | 60х60х1,2 | 60х60х1,5 | 60х60х1,5 | 60х60х1,5 120х60х1,5 | 60х60х1,5 120х60х1,5 |
| Альфа w, H | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 |
| Звукопоглощение NRC | 0,55 | 0,50 | 0,50 | 0,55 | 0,55 |
| Ослабление звука Dncw, дБ | 34 | 34 | 34 | 34 | 34 |
| Светоотражение, % | 80 | 83 | 83 | 80 | 80 |
| Влагостойкость, %RH | 70 | 70 | 70 | 70 | 70 |
| Теплопроводность, Вт/м°C | 0,0562 | 0,052-0,057 | 0,052-0,057 | 0,0562 | 0,0562 |
| Огнестойкость | A2-s1, d0 | A2-s1, d0 | A2-s1, d0 | A2-s1, d0 | A2-s1, d0 |
При необходимости плиты можно протереть влажной губкой, однако пользоваться стоит только мягкими моющими средствами.
При транспортировке необходимо соблюдать осторожность: не следует ставить коробки на ребро, так как это может повредить кромку. Хранить их рекомендуется в заводской упаковке в сухом помещении
Устройство потолка Армстронг

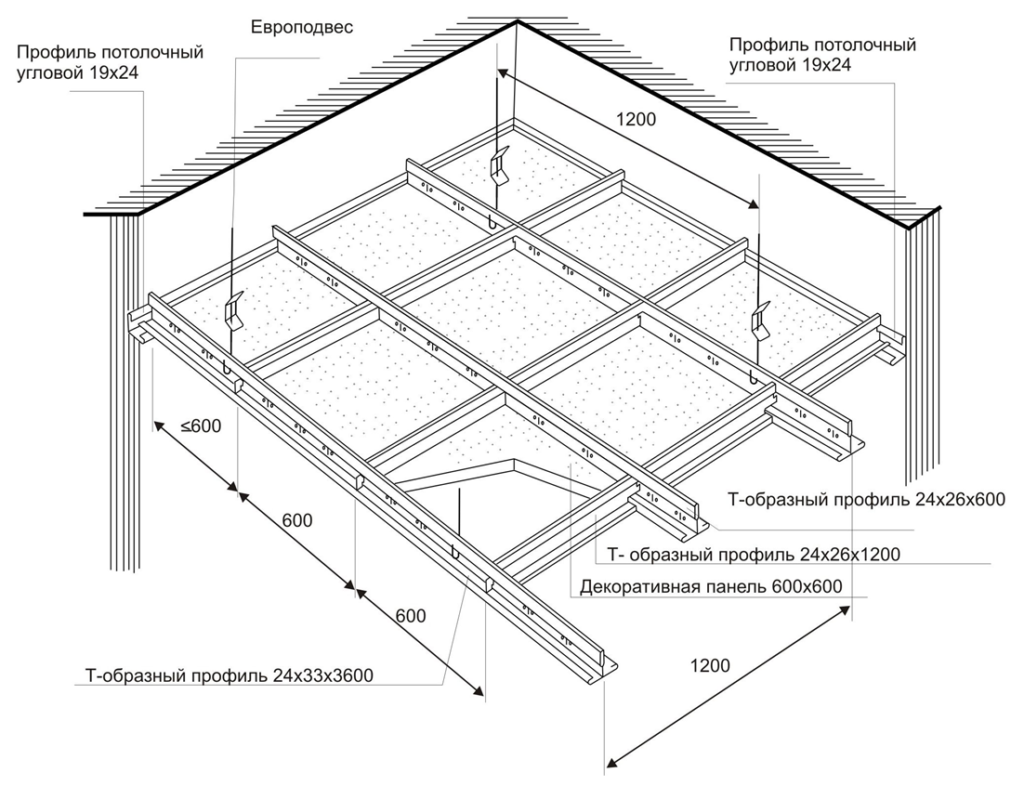

Система в целом представляет собой обрешётку из металлического профиля, подвешенную к потолочной плите при помощи настраиваемых крючков. Ячейки обрешётки заполняются плитами или светильниками, причём расположение их можно комбинировать и менять в любое время.
Подвесная система PRELUDE 24 Армстронг
Гигиенические потолки Биогуард
Минеральные модульные потолки Армстронг
Кассетный алюминиевый подвесной потолок

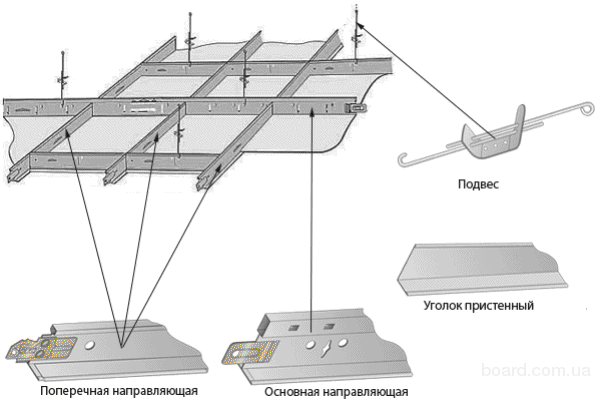

Обрешётка состоит из нескольких видов профиля.
- Пристенный уголок. Крепится к стене по периметру комнаты, служит как несущий и декоративный элемент.
- Основная направляющая. Опирается на пристенный уголок и подвесы, имеет длину 370 см, устанавливается обычно поперёк комнаты и принимает на себя основную нагрузку.
- Поперечная направляющая. Их два вида, длиной 120 см и 60 см. Те, что подлиннее, устанавливаются между основными направляющими, а короткие — между ними, т. е. длинными поперечными.

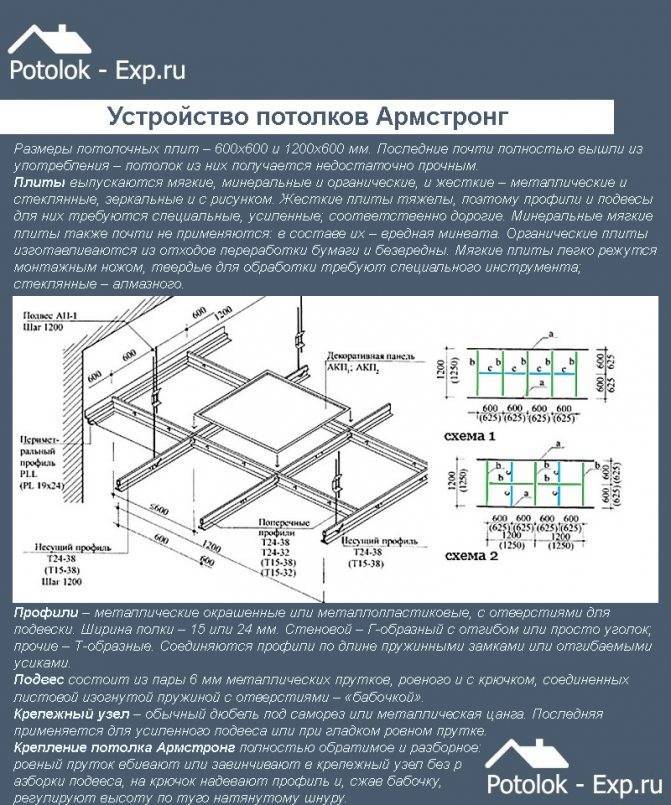

Устройство подвесных потолков Армстронг
Подвесные крючки крепятся к потолку при помощи дюбелей и шурупов над местами крепления к основным направляющим. Декоративные панели или светильники вставляются в образовавшиеся рамки изнутри.
Цены на потолок «Армстронг»
потолок Армстронг
Типы кромок потолков Армстронг
Процесс сборки заключается в установке пристенного уголка по периметру комнаты на нужной высоте, монтаже основных направляющих с одновременным креплением над ними подвесных крючков. Между основными направляющими выдерживается зазор 120 см для установки длинных поперечин, расстояние между которыми 60 см. Монтаж ведётся постепенно, установка каждой последующей основной направляющей сразу сопровождается соединением поперечин. После того как обрешётка собрана полностью, устанавливаются светильники и декоративные панели.
Этапы монтажа подвесного потолка Армстронг
Выбор материала потолка Армстронг. Плиты эконом класса OASIS
Поэтапное проведение монтажных работ
Независимо от выбора вида подвесного потолка главным в их установке является то, что все они крепятся к каркасу, а каркас к черновому потолку. Отличаться будет только конструкция самого каркаса.
Перед установкой любого вида подвесного потолка следует выполнить ряд подготовительных мероприятий:
- Освобождение помещения от мебели.
- Подготовка потолочного перекрытия. Например, устранение щелей и трещин для избежания теплопотерь в будущем, утепление потолка и его шумоизоляция.
- Прокладка коммуникаций. Например, монтаж вентиляционных систем и разводка проводки для осветительных приборов.
После расчёта количества необходимых материалов и проведения подготовительных работ можно приступать к монтажу подвесного потолка.
Методика установки панельных потолков
Рассмотрим поэтапно проведение монтажных работ на примере установки подвесных панельных потолков типа Армстронг.
Для начала следует выполнить тщательную разметку на стенах и потолке с помощью рулетки, гидроуровня или лазерного уровня
После этого по периметру комнаты на стены крепится пристенный уголок при помощи дюбелей с шагом не более 0,5 м.
Далее устанавливаются основные несущие профили длиной 3,7 м с шагом 1,2 м параллельно стены. После этого к потолочному перекрытию и несущей рейке крепятся подвесы с шагом 1,2 м.
Поперечные профили длиной 1,2 м устанавливаются перпендикулярно основным рейкам с шагом 0,6 м. Поперечные профили длиной 0,6 м устанавливаются параллельно основным рейкам на расстоянии 1,2 м друг от друга.
После сборки каркаса приступают к установке потолочных плит.
Монтаж подвесных кассетных и реечных потолков аналогичен монтажу потолков типа Армстронг, отличием является только использование кассет или реек вместо плит.
Монтаж потолков из гипсокартона
Первым этапом является нанесение разметки, а, главное, ровной линии, по которой будет крепиться направляющий профиль. Для этого лучше всего подойдёт лазерный уровень. Также необходимо отметить точки крепления подвесов.
Направляющий профиль 27 х 28 см следует прикрепить дюбелями по периметру помещения при помощи шуруповёрта или перфоратора.
Далее крепятся прямые подвесы на потолок на металлические анкера по нанесённой разметке с шагом 60 см. После этого потолочный профиль 60 х 27 см необходимо вырезать по длине и вставить в направляющие с шагом 40 см.
Подвесы требуется опустить и прикрутить саморезами к профилю. Лишнюю часть подвеса нужно загнуть вовнутрь.
Далее можно приступать к монтажу листов гипсокартона. Для этого приложить лист к профилю и прикрутить саморезами через каждые 20 см
После монтажа листов гипсокартона можно приступать к отделочным работам. Для этого необходимо очистить потолок от пыли.
Стыки и углубления от саморезов покрывают грунтовкой и заделывают шпатлёвкой. После высыхания в местах стыков приклеивается армирующая сетка и наносится слой шпатлёвки повторно
Необходимо дождаться полного высыхания и покрыть всю поверхность грунтовкой. После этого можно переходить к финишной отделке шпатлёвкой всей поверхности.
Перед покраской водоэмульсионной краской необходимо нанести ещё один слой грунтовки.
