Как залить фундамент под дом
Монолитный тип фундамента — оптимальный вариант для частного домостроения. В этом случае укладка позволяет существенно сэкономить на транспортировке и монтаже конструкций. Не нужно нанимать грузоподъемный кран для установки элементов в проектное положение или КамАЗ для перевозки бетонных блоков и плит.
Монолитные фундаменты можно делать из бетона заводского изготовления или замешивать раствор самостоятельно бетономешалкой. Рекомендуется первый вариант. Дело в том, что строго соблюсти пропорции состава в кустарных условиях очень сложно. Для заводского бетона таким гарантом станет паспорт, в котором указаны проверенные показатели материала.
Чтобы самостоятельно изготовить материал, потребуется подготовить чистую воду, цемент, песок и щебень (или гравий). Их смешивают друг с другом строго соблюдая пропорции, которые зависят от того, какую марку бетона нужно получить. Если добавить в состав чуть больше песка или щебня, чем это требуется, прочность опорной части здания пострадает.
Таблица пропорций для приготовления бетона
Чтобы правильно залить фундамент, нужно ознакомиться с основными правилами бетонирования:
- Бетон надо заливать за один прием с временными промежутками до 1,5 часов. Если делать большие перерывы в работе, раствор схватывается и образуются швы бетонирования, которые ослабляют конструкцию. Технология разрешает делать горизонтальные швы при крайней необходимости. Устраивать Монолитный фундамент вертикальные швы недопустимо, поскольку в этом случае опора дома не сможет сопротивляться деформациям грунта.
- Класс бетона выбирают в зависимости от типа опорной части. Для столбчатого или свайного фундамента достаточно класса В 15. Для ленты нужны марки от В 15 до В 22,5. Строительство фундамента дома по технологии плиты требует бетона марок В 22,5 или В 25.
- После заливки материал должен набрать прочность. В среднем на это уходит 28 дней. Продолжать строительные работы можно после набора конструкцией 70% марочной прочности.
- Лучше выполнять работы в теплую сухую погоду. Идеальная среднесуточная температура для твердения бетона — +25°С. При температуре ниже +5°С материал практически не застывает. Для нормального твердения в этом случае используют специальные добавки и обогрев.
- В течение 1—2 недель после заливки нужно проводить уход за бетоном. Он заключается в смачивании поверхности водой.
- Для самостоятельного замешивания смеси потребуется цемент, песок, щебень (гравий) и чистая вода. Пропорции зависят от класса прочности. С завода материал доставляют автобетономешалкой — она позволяет продлевать срок жизни раствора и доставлять его на сравнительно большие расстояния.
Как правильно заливать фундамент? В общем случае работы выполняют в таком порядке:
- установка опалубки и арматурного каркаса;
- укладка гидроизоляционного материала в опалубку;
- заливка бетона;
- его уплотнение вибрированием или штыкованием;
- уход за бетоном;
- распалубочные работы (если нужно).
Для быстрого выполнения работ вместе с бетономешалкой рекомендуется заказать бетононасос. Эту технику обычно готовы предоставить производители бетона. В этом случае требуется использовать бетонную смесь марок П3 или П4 по подвижности. В противном случае техника ломается.
Выбор материалов для монолитного бетонного основания
От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.
Бетон
Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:
Характеристики бетона
- Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
- Подвижность смеси – П-3.
- Морозостойкость – выше F
- Водонепроницаемость – не ниже W
Теплоизоляционные материалы
Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.
Материалы для теплоизоляции
Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.
Материалы для гидроизоляции
Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).
Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.
Выбор арматуры
Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.
Готовый или замешанный своими руками бетон?
При заливке не слишком габаритных фундаментов — ленточных или, к примеру, столбчатых — бетонную смесь владельцы загородных участков обычно приготавливают самостоятельно. Это несложно. Однако для плитного фундамента этот вариант, скорее всего, окажется не слишком подходящим.
Заливать конструкцию такого основания рекомендуется в один и тот же день полностью (в крайнем случае в течение нескольких суток – послойно). Приготовить же сразу большое количество бетона своими руками даже при наличии специального оборудования будет попросту невозможно.
Поэтому в большинстве случаев цементный раствор для плавающих фундаментов владельцы загородных участков приобретают уже готовый у строительных организаций. Так гораздо надежнее. Разумеется, для того чтобы основание под дом получилось прочным и долговечным, следует, помимо всего прочего, еще и правильно выбрать марку бетона. Для фундаментов, частных домов в том числе, подходят только качественные смеси этого типа.
Иногда цементный раствор при возведении плавающих оснований владельцы загородных домов готовят и самостоятельно. Но такой способ применяется исключительно в том случае, если возводить предполагается очень небольшую постройку. К примеру, своими руками можно сделать бетон для заливки основания под маленькую беседку или веранду
В этом случае важно правильно сделать раствор своими руками
Как рассчитать толщину фундаментной плиты
Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт
Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится
При расчёте учитывают несколько факторов:
- тип и особенности грунта;
- массу самого плитного фундамента;
- вес строительных материалов, необходимых для строительства здания;
- полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
- снеговую и ветровую нагрузку.
Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.
- Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
- По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
- По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
- Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
- Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.
Таблица: расчёт толщины плитного фундамента
| Грунт | кгс/см2 |
| Щебень, гравий | 5 |
| Пески крупные, гравелистые | 4 |
| Пески средней крупности | 3 |
| Пески мелкие и пылеватые плотные | 2 (0,35) |
| Пески мелкие средней плотности | 1,5 (0,25) |
| Супеси твёрдые и пластичные | 2,5 (0,5) |
| Суглинки твёрдые и пластичные | 1,5 (0,35) |
| Глины твёрдые | 4 (0,5) |
| Глины пластичные | 1,5 (0,25) |
Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.
Отличия СЛФ от других оснований
Большой плюс этого основания заключается в том, что заливка жидким бетоном производится за один раз, и не приходится заниматься разными работами по устройству монолитных стоек и монтажу опорного периметра из разных материалов.
Единый монолит СЛФ работает, как одна система, в отличие от других видов оснований, где железобетонные сваи реагируют на нагрузки иначе, чем ростверк из металлопроката или деревянного бруса.
Это качество конструкции обеспечивает фундаменту большую несущую способность и высокую надёжность. Единый армокаркас в монолитном бетоне равномерно распределяет нагрузку по всему объёму фундамента.
данный вид фундамента предназначен для строительства домов на слабых неплотных грунтах
Если косогор с большим уклоном, то за счёт разной высоты свай здание на ростверке, как бы повисает в воздухе, «игнорируя» сложный рельеф местности.
Как залить плиту под фундамент: копка котлована
После того как разметка будет готова, приступают к рытью котлована. При возведении плитных оснований такую процедуру обычно выполняют с использованием спецтехники. Вырыть котлован под дом вручную, конечно же, будет довольно-таки проблематично.
Выполнять разметку под плавающий фундамент, а также рыть под него яму следует с учетом того, что щебенчато-песчаная подушка в последующем должна выступать за пределы плиты на 20 см со всех сторон. То есть по площади котлован должен быть больше самого основания дома.
Слишком сильно плавающие фундаменты при заливке, как уже упоминалось, обычно не заглубляют. Под дом владельцы загородных участков чаще всего заливают плиту толщиной около 40 см. При этом толщина песчаной и щебенчатой подушек в общей сложности обычно не превышает 30-40 см. Таким образом под плитный фундамент чаще всего копают котлован глубиной в 70-80 см.
Основные этапы возведения
В принципе, технологически процедура заливки плитного фундамента ничего особенно сложного собой не представляет. Включает в себя такая работа несколько основных шагов:
на выбранном под сооружение месте делается разметка;
производятся земляные работы;
на дно вырытого котлована настилается щебено-песчаная подушка;
устанавливается опалубка;
монтируется арматурный каркас;
производится заливка бетонной смеси.
На заключительном этапе с готового фундамента снимают опалубку, а далее, после того как бетон наберет прочность, приступают к возведению собственно самого здания.
Какие марки бетона подходят
Владельцам загородных участков, задавшимся вопросом о том, как залить плиту под фундамент прочную и долговечную, в первую очередь, конечно же, следует озаботиться поисками организации, продающей качественную бетонную смесь. При изготовлении цементного раствора для оснований зданий как на предприятиях, так и в домашних условиях в большинстве случаев используются четыре основных компонента:
портландцемент в качестве связующего;
песок в качестве наполнителя;
щебень;
вода в качестве затворителя.
В зависимости от характеристик каждого из этих составляющих, а также от пропорций замеса, получается бетон определенной прочности и, соответственно, марки.
Считается, что для заливки плавающих оснований подходят марки бетона от М300 до М500. Материал М500 при этом является прочными и качественным. Однако такой бетон, к сожалению, стоит достаточно дорого. Поэтому при строительстве обычных малоэтажных загородных зданий этот вариант смесей используется очень редко. В большинстве случаев плавающие фундаменты под одно- и двухэтажные частных дома заливают с применением бетона марки М350.
Технические особенности
Монолитная плита подойдет как фундамент для многих грунтов

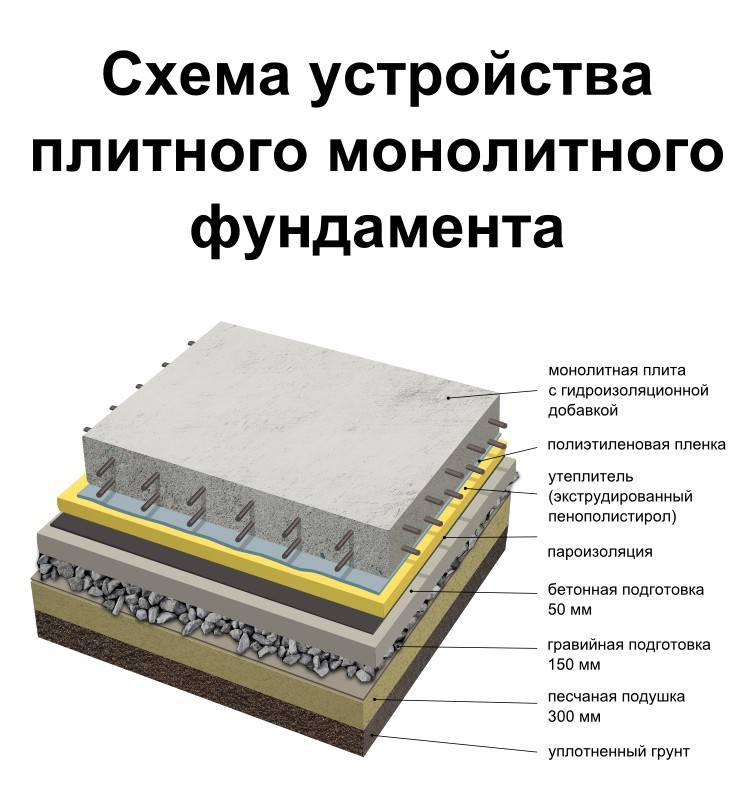

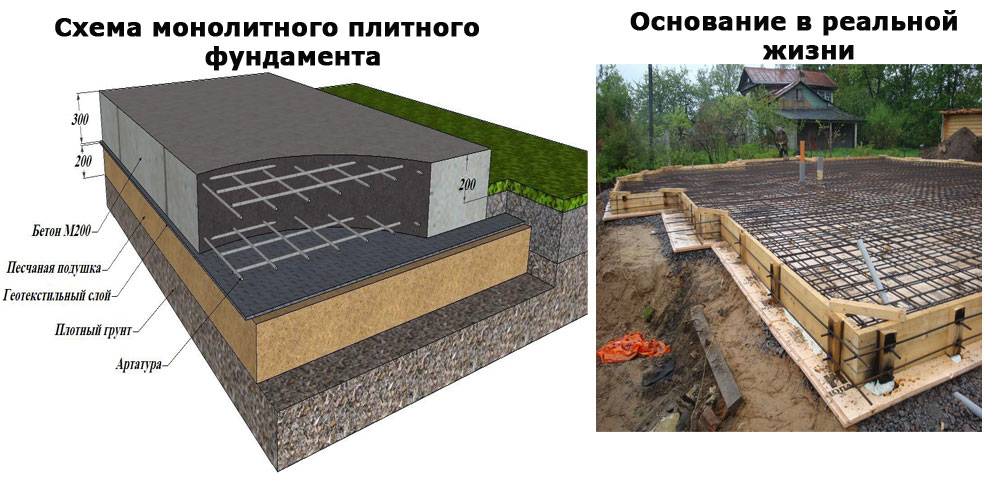

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.
Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.
Область применения
Ленточный фундамент – оптимальный вариант в большинстве случаев
Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.
Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.
В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.
- Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
- Отсутствие в проекте дома подвального помещения или цокольного этажа.
- При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.
Плюсы технологии
Технология заливки такого основания проста, ее можно выполнить своими руками
Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.
Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:
- Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
- Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
- Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
- Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
- Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.
Виды плитного фундамента
Для каркасных домов используют разные виды плитного фундамента: «чаша», «перевернутая чаша», «плита с кессоном», УШП. Фундаменты различаются распределением нагрузки, формой плиты, наличием «ребер», способом установки арматуры и опалубки.
Полнотелая плита
Полнотелая монолитная плита делается без ребер, поэтому выполнить постройку опалубки и армирование достаточно просто, это наиболее подходящий способ для новичков. Арматуру вяжут непосредственно на месте, размер ячейки легко «подогнать» под расположение инженерных систем и стен. Для выемки грунта не нужна спецтехника.
Основной минус — увеличение бюджета из-за большого объема бетонных работ. При самостоятельном строительстве необходимо учитывать, что столько бетона невозможно замесить за один раз.
Решение о толщине фундамента плиты для каркасного дома принимают после геологических исследований. В большинстве случаев для стандартного каркасника 6х6 достаточно толщины 200 мм, для 8х8 — 250 мм, 10х10 — 300 мм. Располагать дом ниже 200 мм не рекомендуется, чтобы деревянные части строения не страдали от капиллярной влаги.

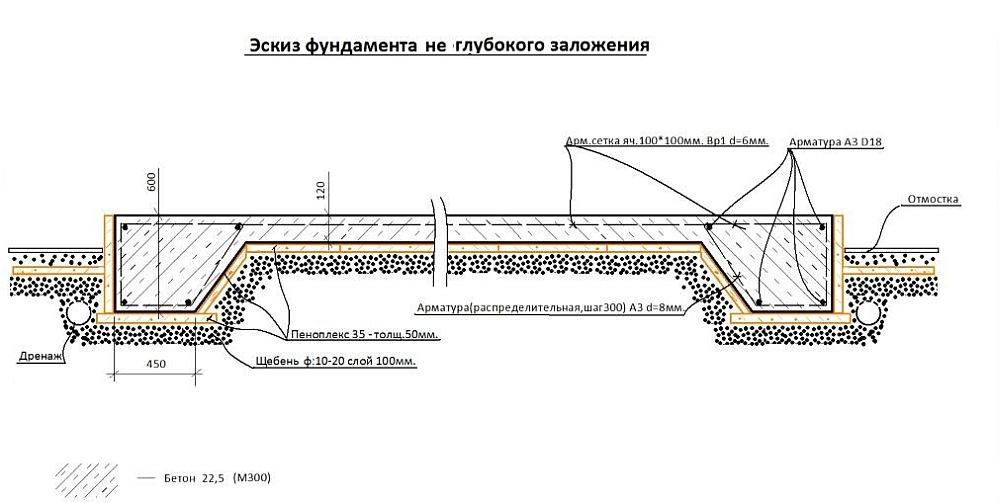

Фундамент — «перевернутая чаша»
Для легких домов плита «перевернутая чаша», с опущенными вниз ребрами, — популярное и практичное решение. С помощью ребер поднимают уровень пола, не делая толстого слоя бетона под всей площадью дома.
Основная нагрузка, которая в случае классической монолитной плиты распределяется на всю площадь, при «перевернутой чаше» приходится на ребра. Внутри устанавливают несъемную опалубку, полости засыпают песком, весь фундамент заливают за один прием. Достоинство «перевернутой чаши» — скорость возведения и относительная дешевизна из-за экономии бетона.

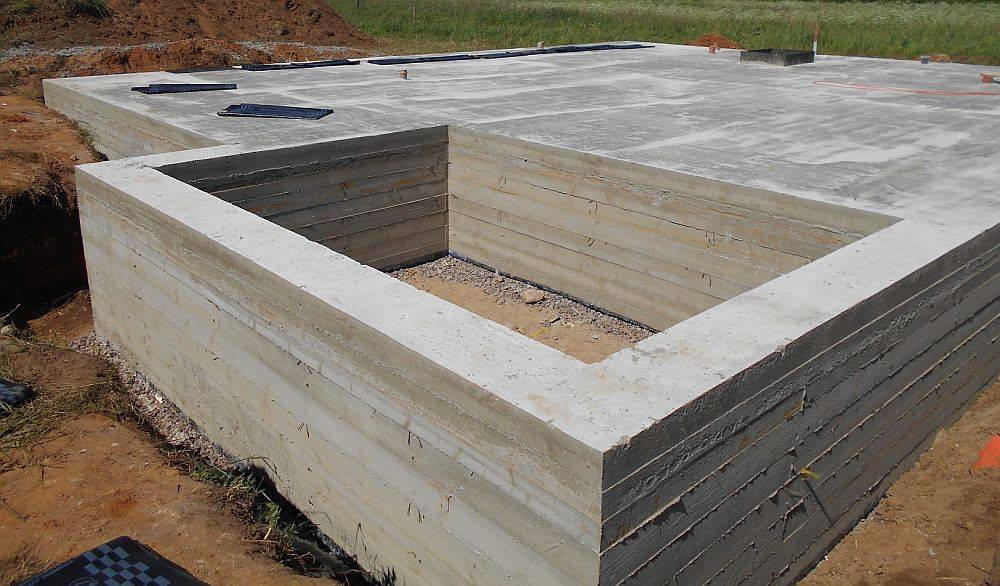

Плита — «чаша»
В этом типе фундамента ребра подняты вверх, играют роль цоколя и придают конструкции дополнительную прочность. Получается своеобразное «корыто», нагрузка распределена по всей площади.
Пустоты заполняют керамзитом, песком, сверху монтируют утепление и пол. Способ считается универсальным, подходящим для разных видов домов, но обходится дорого из-за необходимости поднимать засыпкой уровень пола и утеплять его.
Плита с кессоном
Плита с кессоном (углублением) удобна, если нужен небольшой погреб. Когда копают котлован под основную плиту, в нужном месте делают углубление под кессон. Каменистый грунт может стать проблемой, так как нужно копать на большую глубину.
Плюс плиты с кессоном — организация места хранения урожая, минус — сложный монтаж арматуры и необходимость качественной гидроизоляции. Необходимо наличие точного проекта, чтобы после возведения перегородок не оказалось, что доступ к хранилищу организован в неудобном месте.

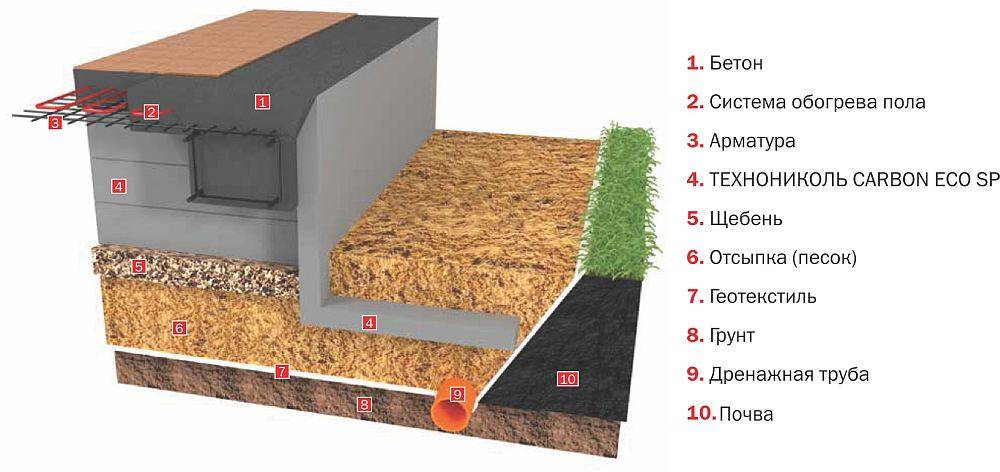

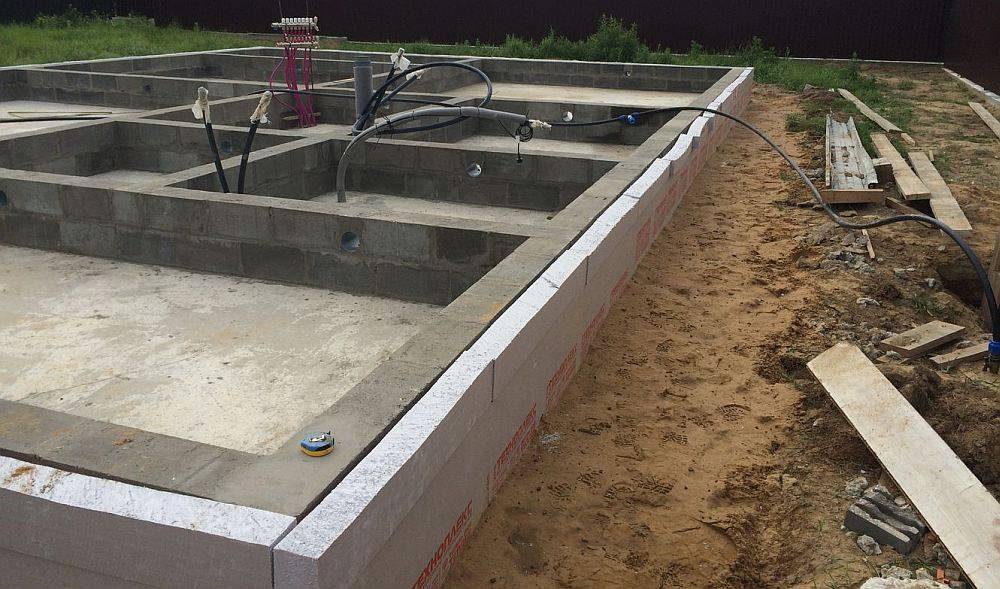

УШП — новая технология
УШП, утепленная шведская плита, — технология, активно продвигаемая многими застройщиками. При этом способе контуры теплого пола прокладывают прямо в плите. Основное достоинство — энергоэффективность, снижение затрат на отопление. Однако для конкретного проекта каркасного дома на УШП следует сравнить разницу в бюджетах при различных типах фундаментов и рассчитать, когда окупится полученная экономия тепла.
Недостатки:
- большие затраты;
- сложная технология строительства;
- возможность повреждения утеплителя грызунами;
- все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
- обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.
Видео описание
Процесс заливки фундамента в видео: Спустя 8 часов после заливки при условии, что температура воздуха составляет не менее 5 градусов, покрытие поливают водой. Орошение должно быть строго капельным – струя жидкости размоет не до конца затвердевшую массу. Чтобы не повредить поверхность, на неё укладывают мешковину либо насыпают слой из опилок, поверх укладывают плёнку. Укрывной материал нужно поливать для поддержания оптимальных значений влажности бетонной смеси.
При угрозе заморозков опалубку и плиту утепляют. Подойдут любые теплоизоляторы – строительные материалы, солома, опилки, пр. С монолита опалубку снимают тогда, когда бетон набирает 70% от общей проектной прочности.
Бетону после заливки нужно обеспечить правильный уход Источник stroidom-shop.ru

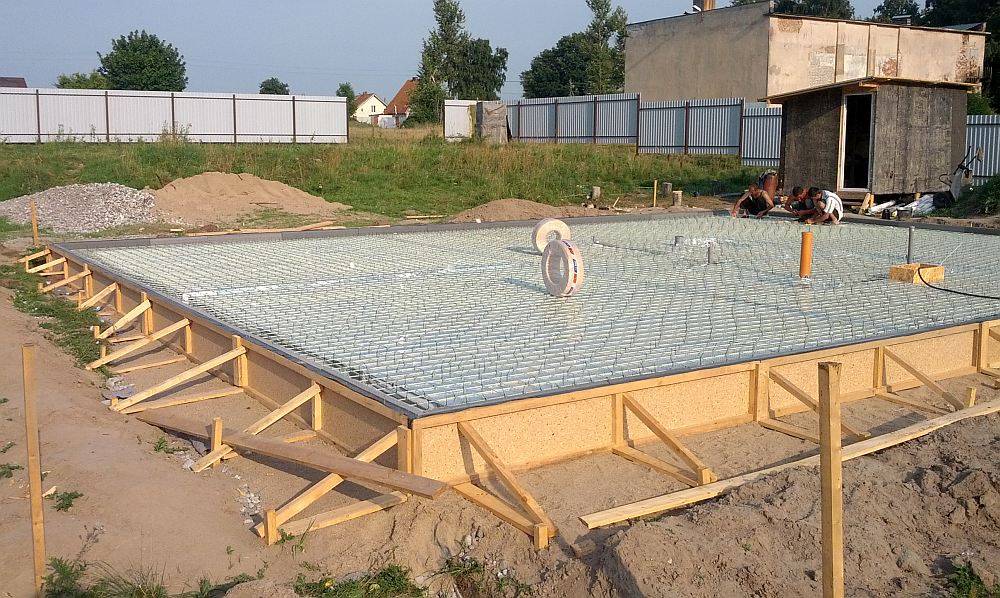

Конструкция и расчёт армирующего каркаса
Бетон превосходно противостоит сжимающим нагрузкам, но плохо противостоит изгибам и растяжениям. Если говорить о возведении дома на фундаментной плите, то она подвергается:
- возникновению постоянного изгибающего момента вследствие неравномерности нагрузки на различные части конструкции;
- периодическому воздействию, связанному с подвижками грунта.
Активно противостоять знакопеременному давлению почвы удаётся с помощью металлического каркаса. Так называемый пояс армирования прекрасно справляется с изгибающими и растягивающими усилиями, в то время как бетон активно противостоит сжатию.
Армирование плитного фундамента выполняют неравномерно, с дополнительным усилением по периметру, а также в зонах расположения стен и колонн (специалисты называют эти участки зонами продавливания). Плита минимальной толщины (до 150 мм) требует однослойного армирования, тогда как более массивные конструкции нуждаются в строительстве усиливающего каркаса.
При определении размера ячейки опираются на расчётную нагрузку. Так, для кирпичных стен арматуру крепят с шагом в 200 мм, тогда как при возведении более легких деревянных или каркасных домов стержни вяжут на расстоянии 250–400 мм. Вместе с тем, ширина ячейки не должна превышать толщину фундаментной плиты больше чем в 1.5 раза. Что касается шага стержней в зонах продавливания, то там его уменьшают в два раза. Подобное усиление каркаса позволяет предотвратить появление трещин в местах примыкания несущих стен и колонн.
Расстояние между прутьями каркаса может быть различным и зависит от площади, которую перекрывает плита
Если при монтировании армопояса длины стержня недостаточно для охвата продольного или поперечного габарита, то его наращивают прокатом такого же диаметра. Соединение выполняют с нахлёстом длиной в 40 диаметров прутка, то есть для арматуры Ø14 мм стык будет равняться 40х14=560 мм.
При каркасном армировании стержни монтируют двумя ярусами, с креплением к вертикальным пруткам. Шаг между этими элементами конструкции может отличаться от ширины ячейки в 1,5–2 раза.
Соотношение площади сечения фундамента и стальной арматуры, уложенной в продольном или поперечном направлении, равняется 0,3%. Минимальный диаметр прутков составляет 10 мм — такие стержни используют для плит со стороной до 3 м. Для более габаритных строений применяют прокат сечением 12, 14 и 16 мм. Для вертикальных стержней используют прутки с минимальным диаметром 6 мм, учитывая способ крепления — сваркой или проволокой.
Ошибки армирования: 1 — запрещено использовать камни в качестве опор каркаса (спейсеров); 2 — воткнутые в землю вертикальные стержни будут способствовать распространению коррозии внутрь плиты; 3 — отсутствует гидроизоляция, препятствующая впитыванию цементного молока в грунт
Технология монтажа
Сначала проводят расчеты глубины заложения основания и определяют, сколько понадобится строительных материалов. После этого приступают к разметке участка. Согласно проекту, делают чертеж на бумаге, затем переносят разметку на участок. Подробнее о фундаменте из локов смотрите в этом видео:
Очищают строительную площадку от мусора и максимально выравнивают.
Колья закапывают по углам постройки и краям несущих стен, натягивают между ними веревку. Все работы выполняют с соблюдением уровня.
Подготовительный этап
Траншею копают согласно разметке
Пошаговая инструкция по подготовке строительного участка к устройству фундамента из бетонных плит:
- Согласно разметке, копают траншею вручную или с привлечением техники.
- Дно и стенки выравнивают по уровню, зачищают.
- На дне устраивают песчаную подушку, толщиной 150-200 мм. Песок смачивают и плотно утрамбовывают.
- Иногда требуется заливка тонкого слоя бетона, толщиной 100 мм.
- Выполняют гидроизоляцию всей поверхности траншеи.
Устройство фундамента
Стыки блоков промазывают битумом
Для монтажа фундамента понадобится привлечение специальной техники.

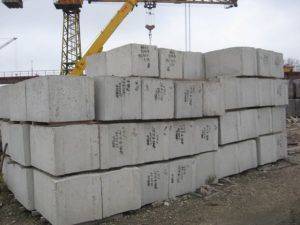

- Железобетонные блоки кладут от углов, плотно друг к другу по всему периметру траншеи.
- Чтобы повысить теплоизоляцию, промазывают стыки битумом или цементным раствором.
- Следующие ряды укладывают со смещением стыков.
- Внутренние промежутки между железобетоном и канавой засыпают песком, смачивают его и хорошо уплотняют.
- Выполняют гидроизоляцию и теплоизоляцию фундамента. О том, какое основнаие выбрать, смотрите в этом видео:
При выборе вида фундамента для дома нужно провести все расчеты по объему бетона, толщине, глубине заложения и т. д. На основании полученных показателей определяют экономическую выгоду монтажа плитного основания. Не стоит забывать, что конструкция одновременно служит полом, это позволяет сэкономить на черновой стяжке.
Как правильно залить плиту фундамента под дом: выполнение разметки
Чтобы готовое основание, а в последующем и само здание, получились ровными и аккуратными, перед началом выполнения строительных работ на выбранном месте обязательно следует сделать разметку. Для этой процедуры, помимо всего прочего, нужно будет приготовить:
колышки;
моток неэластичного шнура;
молоток.
Выполняться разметка под плитный фундамент может, к примеру, с использованием метода двух дуг. В этом случае в одном из предполагаемых углов будущего здания вбивают колышек. Далее через полученную «точку» чертят ровную линию. Затем от колышка по линии в обе стороны отмеряют одинаковое расстояние и вбивают здесь по временному ориентиру. На следующем этапе берут не слишком длинную веревку в привязанным на ее конце гвоздям, закрепляют ее поочередно к крайним ориентирам, натягивают и проводят дуги, которые должны будут пересечься напротив центрального колышка. Далее от найденной точки к центральному колышку проводят линию, получив таким образом требуемый перпендикуляр.
На следующем этапе разметки, пользуясь строительным угольником, вбивают по колышку в оставшихся трех углах будущего фундамента и натягивают шнур. После этого проверяют ровность углов методом диагоналей. То есть натягивают между углами по диагонали шнуры, связав последние в центре. Затем проверяют совпадение длин четвертей получившегося «креста».
Полезные советы
Когда грунтовые воды залегают высоко, на дне котлована предусматривают укладку слоя глины до 10 см.
Для усиления грунта до 50% песка заменяют щебнем крупной и средней фракции. Лучше выбирать кубические и округлые камни, не используя слоистые сыпучие материалы.
Важно правильно производить забор почвы, скважины делаются в разных местах участка. Уровень залегания вод определяют по соседским колодцам или заполнению скважин, сделанных для забора грунта
Пучинистая почва поднимается и опускается в течение года до нескольких сантиметров, если монолитное основание будет слабым, по дому пойдут трещины. Лучше предусмотреть 20% запас прочности.
Технология возведения
Чтобы самостоятельно залить качественную УШП, требуется выполнить послойную укладку всех материалов. Основной компонент данной конструкции – это бетон. Он приобретается на заводах ЖБИ или замешивается своими руками вручную или с помощью бетономешалки (желательно выбирать первый способ).
Для самостоятельного замешивания требуется ознакомиться с инструкцией, по которой замешивается и заливается бетон. Главное нужно помнить, что заливать фундаментную ЖБ плиту нужно непрерывно, иначе она не будет функционировать как монолитная конструкция.
Строительство УШП необходимо выполнять в таком порядке:
Снимается плодородная почва (чаще на 20-30- см). Укладывается геотекстиль на дно вырытого котлована с небольшим напуском на стенки. Геотекстиль позволяет защитить материал подушки от перемешивания с грунтом. Сверху насыпается песчано-гравийная подушка, в составе которой должен быть крупнозернистый или среднезернистый песок (использовать мелкий запрещено, так как он даёт большую усадку). Толщину подушки подбирают с учётом свойств грунта
В ходе формирования подушки важно правильно утрамбовать каждый слой. Укладывается утеплитель «Пеноплекс»
Устанавливается деревянная или пластиковая опалубка, которую подпирают подпорками (деревянными брусками). Усиливают заливаемую плиту арматурной сеткой. Её вяжут из прутков толщиной не менее 12 мм, между которыми делают шаг 100 или 200 мм в зависимости от нагрузки (чем массивнее здание, тем меньше нужно делать шаг между арматурными стержнями). Сечение и шаг подбирают с учётом требуемой несущей способности плиты. При укладке арматуры на дно ямы её требуется приподнять, чтобы она была закрыта снизу бетоном на 7 см. Делают это с помощью пластиковых фиксаторов. Далее укладывают и надёжно фиксируют трубы тёплого пола, которые подсоединяют к распределительному узлу. Затем заливают бетонный раствор, который во время укладки уплотняют вибратором. Он должен набрать полную прочность, на это уходит 28 дней. После чего можно возводить само здание.
Пока бетон набирает прочность, для отвода талых и ливневых вод вокруг неглубоко заложенного фундамента укладывают дренаж. Для этого копают траншеи с уклоном не менее 2 градусов.
В них укладывают геотекстиль, после чего на него насыпают слой щебня примерно 5 см. Далее по углам траншеи устанавливают смотровые колодцы, укладывают дренажные трубы, обёрнутые геотекстилем (позволяет защитить отверстия от заиливания) и подсоединяют их к колодцам.
Затем трубы засыпают щебнем и копают в более подходящем месте котлован для основного сбросного колодца из нескольких ЖБ колец. Потом от самого нижнего смотрового колодца прокладывают дренажную трубу к основному колодцу, который будет сбрасывать собранную системой воду в нижние слои грунта.
