Дренаж на участке вокруг дома своими руками дешево: Обзор

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

Процесс сооружения глубинного дренажа на загородном участке

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.

Трубная система

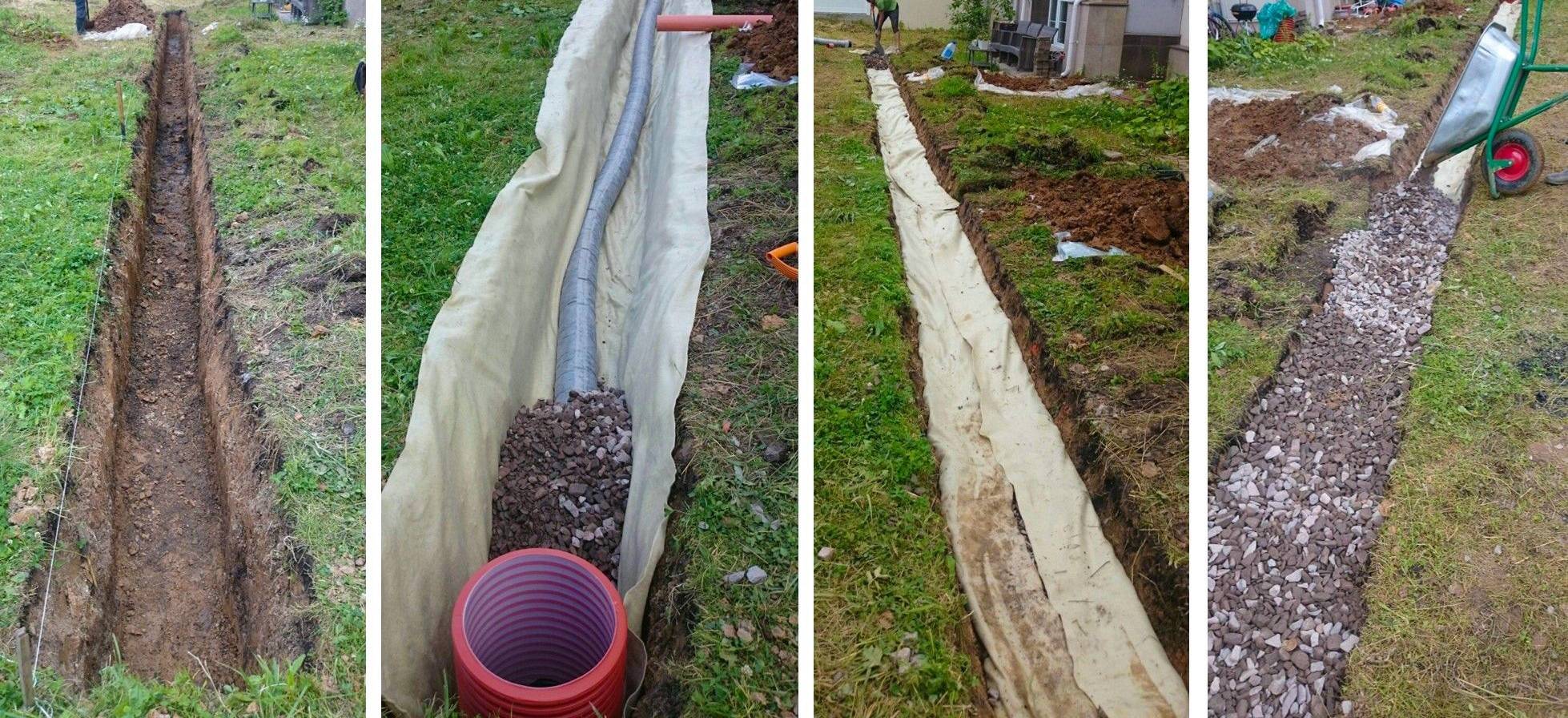

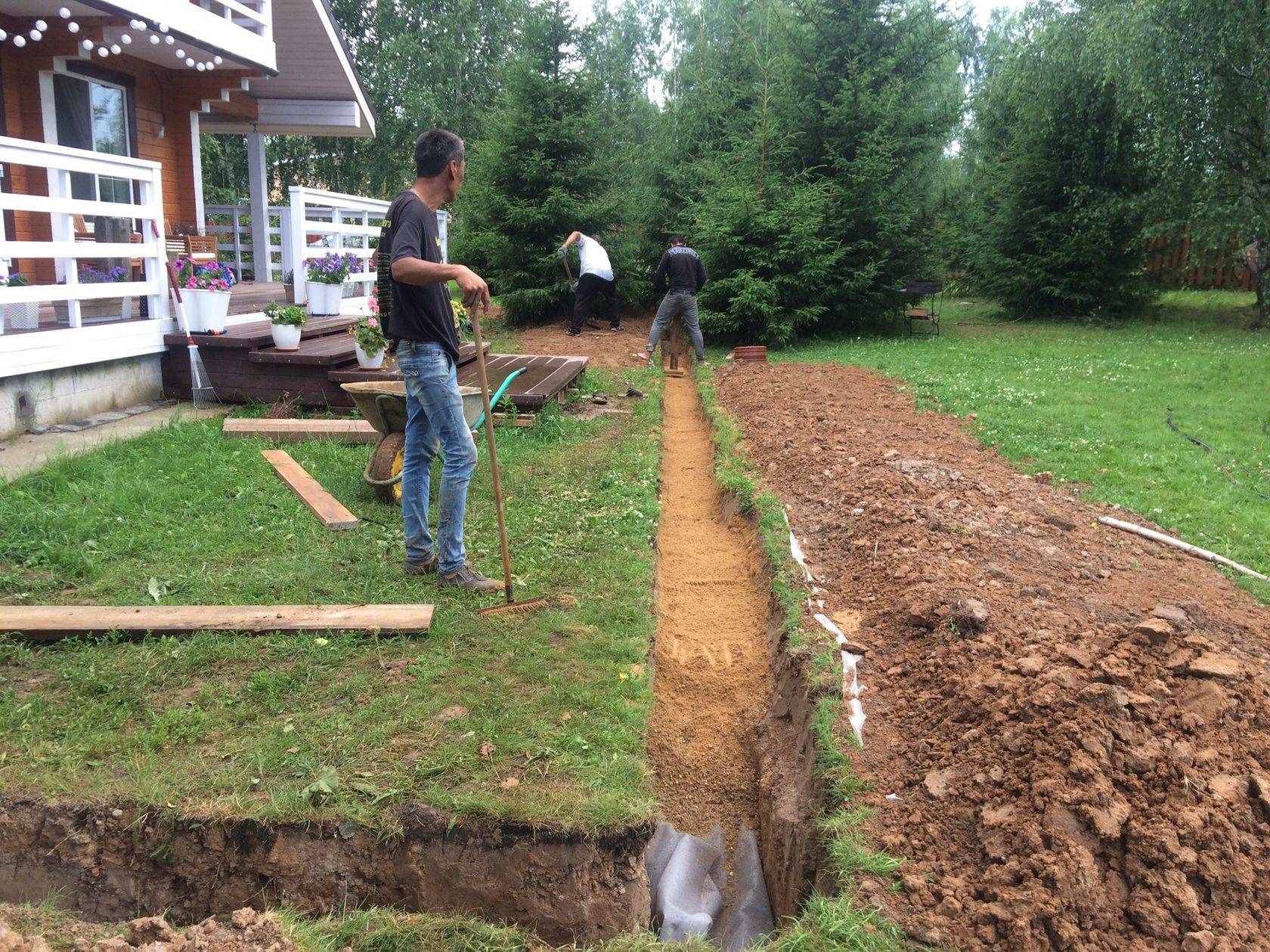

Обустройство траншеи

Она роется по периметру основания любого объекта. Ширина выбирается исходя из удобства работы в ней взрослого человека, а глубина определяется уровнем залегания фундамента. По углам необходимо траншею расширить, так как в этих местах будут обустраиваться колодцы. Они являются одновременно и смотровыми, и технологическими (в случае необходимости прочистки системы на отдельно взятом участке трассы).

На дно засыпается ПГС (или смесь мелкого щебня с песком) и хорошо уплотняется. Такая «подушка» необходима для исключения деформации дренажной системы при подвижках почвы.

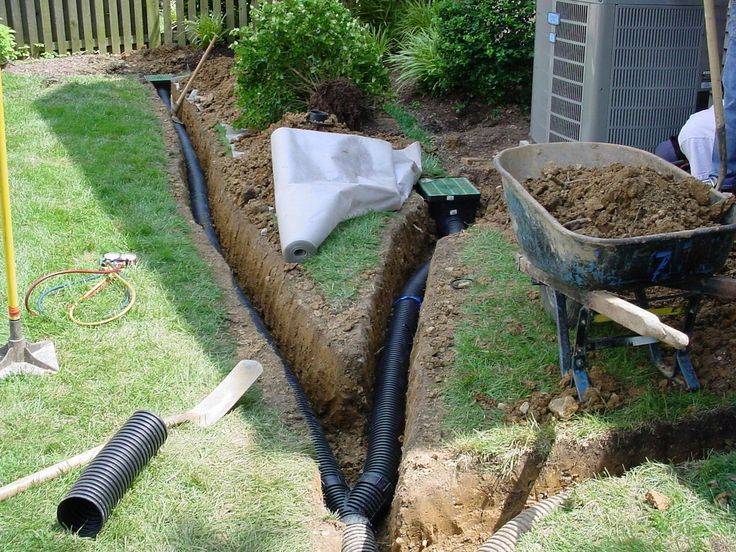

Укладка труб

Во-первых, каких? Для дренажных систем используются заготовки, в которых радиально, по всей длине, высверлены отверстия. Через них вода проникает внутрь магистрали. Такая продукция есть в продаже. Самому же заниматься сверловкой труб вряд ли целесообразно, учитывая, что их сечение – круглое. Трубы с другим профилем, как правило, не применяются. А прямоугольного сечения – скорее, короба, и толщина их стенок обычно незначительная.

• При самостоятельной подготовке обычных труб можно ограничиться сквозными выпилами в их стенках. Это сделать значительно проще, чем сверлить.
• 100 – 110 мм – вполне достаточное сечение труб.

Во-вторых, из какого материала? С учетом того, что по придомовому (садовому) участку тяжелая техника не перемещается, а значит, большой нагрузки на почву не будет, стоит выбирать между пластиком и асбестоцементом.

В-третьих, перед установкой труб их нужно обмотать геотекстильным полотном. Особенность этого материала в том, что он пропускает только жидкости, а твердые фракции задерживает. Без этого трубы будут постоянно заиливаться.

Засыпка траншеи

• Сначала укладывается слой ПГС так, чтобы он накрывал трубы слоем (его называют водоотводным) не менее 10 см, который опять-таки уплотняется.
• Далее – земля.
• Сверху траншея накрывается ранее снятым дерном.

По такой же методике трубы прокладываются и по территории. На всех изгибах трассы устанавливаются колодцы.

Последний вопрос – куда отводится грунтовая вода? Как варианты: обустраивается водосборный колодец или трубы выводятся за пределы территории. Все решается, исходя из местных условий.

Излишки вода из емкости могут быть использованы для хозяйственных нужд. Для этого в ее верхней части устанавливается патрубок, через который и будет вытекать жидкость при переполнении резервуара.

Пруд

Еще один способ, хотя целесообразность данной методики определяется не только размерами территории, но и наличием на ней свободного места, а также возможностью обустройства водоема. Суть в том, что на участке обустраивается небольшой искусственный резервуар (как сделать пруд, читайте здесь). Его задача – собирать, накапливать излишки подземной воды. Принципиальное отличие такого гидротехнического сооружения от традиционных дачных бассейнов в том, что слой гидроизоляции не монтируется. Котлован пруда изнутри обкладывается щебнем вперемежку с ПГС, без укладки всяких защитных пленок и мембран.

Неплохое решение, особенно для участков, испытывающих проблемы с водоснабжением. Вода всегда будет под рукой. А если выложить котлован так, чтобы фильтрация жидкости была качественной, то она будет чистой и вполне пригодной для различных целей.

Как сделать дренаж вокруг дома своими руками используя дренажные трубы

Как сделать дренаж вокруг дома своими руками, назначение, способы устройства в зависимости от уровня грунтовых вод, как сэкономить.

Оптимальные показатели эффективности, пропускной способности и долговечности имеют системы, закладываемые из перфорированных на заводе или в домашних условиях труб с сечением от 75 мм и выше. Глубина их размещенияи расстояние от фундамента бывают разными, но общий порядок укладки неизменен:

Тип системы и эти параметры подбираются исходя из:

• Общего УГВ и его близости к подошве фундамента. При высоком УГВ вокруг фундамента закладывается понижающий дренаж, при низком – перехватывающий.

• Наличия или отсутствия в доме подвала. Для домов с цокольными этажами или подвалами оптимальной признана пристенная система с уложенными по периметру трубами с сильным уклоном и отступом от здания в пределах 0,5-1 м. При отсутствии в проекте подвала и заложении дома на пучинистых грунтах лучшие результаты достигаются при кольцевом дренировании с отступом от конструкций около 2-3 м и обязательным их заглублением ниже подошвы фундамента.

• Возможности упрощения или, наоборот, потребности в усложнении или комбинировании систем водоотвода. Так, на участках с сильным уклоном в защите и отводе может нуждаться только одна стена дома, в регионах с редкими, но обильными осадками качественный дренаж обеспечивают вертикальные длинные (10-50 м) трубы или скважины с диаметром от 90 см и глубиной от 1,5 м, засыпанные щебнем.

При особо неблагоприятных условиях вертикальная компоновка системы комбинируется со стандартной кольцевой или пристенной.при высоком уровне грунтовых вод

При УГВ выше подошвы фундамента единственно верным решением является заложение понижающего и в большинстве случаев – глубинного дренажа, рассчитанного на постоянные нагрузки вне зависимости от интенсивности осадков в регионе. При его монтаже выполняются обязательные правила:

при низком уровне грунтовых вод

Перехватывающий дренаж чаще всего работает в комплексе с системой ливневой канализации и располагается впритык к отмостке (но не под ней). Линия расположения дренов в таких схемах должна совпадать с нижним срезом фундамента (включая щебенчатую подсыпку). Летом и зимой такие системы обычно простаивают, весной или осенью – эксплуатируются в интенсивном режиме и чаще осматриваются. Из-за близкого расположения к нулевому уровню в северных широтах такие дрены могут нуждаться в дополнительном утеплении щебнем или консервации в зимнее время.

Как сделать открытый дренаж участка своими руками

Открытый дренаж участка своими руками – это бюджетный вариант, который легко реализовать без дополнительного оборудования и специальных навыков. Для этого понадобится минимум инструментов – лопата, деревянные колышки, веревка, строительный уровень, а также камни или другой материал для отделки дна и стенок. Последовательность действий:

1. Выбирают подходящий участок. Дренажная канава дает нужный эффект только в том случае, если располагается под уклоном по отношению к участку, с которого отводят влагу (он должен быть немного выше). С эстетической точки зрения оптимальным местом, где можно сделать канаву своими руками, будет считаться направление вдоль забора или по границам участка.
2. Место очищают от сорняков, корней и других препятствий. Далее на участке вдоль будущей канавы ставят деревянные колышки и натягивают веревки, чтобы яма шла вдоль ровной линии.
3. Выкапывают канаву по контуру лопатой. Ориентироваться можно на ширину 40-45 см, что вполне достаточно для отведения воды с небольшого или среднего участка. Глубина может быть до 70-80 см.
4. Разрыхляют грязь лопатой. Ее скопления следует сгруппировать на наклонную сторону, которая станет подпирающей «несущей» стенкой.
5. Следующий этап самый ответственный – нужно сделать низ дренажной канавы ровным и плоским. Для этого укладывают несколько деревянных ровных досок прямо на дно. С их помощью легко определить угол уклона (для этого пользуются строительным уровнем). Уклон должен составлять не менее 3 см на каждый погонный метр. Если уклона нет, нужно немного подкопать по направлению вниз, чтобы вода произвольно стекала.
6. Теперь нужно заполнить дно и стенки канавы. Оптимальный вариант – гравий, но камень стоит дорого, к тому же он очень тяжелый. Поэтому можно выложить и другими камнями, желательно с гладкими краями, чтобы они смотрелись привлекательно. Поверх него можно добавить доступный сыпучий материал, например, гнилые щепки.
7. Таким же способом можно своими руками сделать несколько других дренажных канав на участке. В результате получится общая система водоотведения.
8. Самый распространенный вариант канавы на участке – П-образная яма, идущая вдоль забора. Также можно выкопать ее в форме елочки, «ветви» которой заходят во все части участка, затем смыкаются в «ствол», отводящий лишнюю воду.

Принцип работы дренажной системы

Дренажная система — наравне с канализационной и другими домовыми коммуникациями, является одной из самых важных при строительстве дома. К сожалению, не все застройщики при строительстве домов предусматривают ее наличие на участке. Различают несколько видов дренажных систем: глубинная, поверхностная (открытого и закрытого типа), точечная.

Смысл и главная задача дренажной системы — предотвратить гниение и последующее разрушение фундамента. Которое происходит обычно следующим образом: в почве земли накапливаются излишки воды, причем до такой степени, что «уйти» они никуда не могут из-за высокого содержания глины или других факторов (например, огромное количество проходящих потоков грунтовых вод на участке). Далее, вода начинает проникать непосредственно в структуру фундамента.

Видео — как сделать дренаж участка своими руками

https://youtube.com/watch?v=fR_QxapWyZM


Проникновение излишек влаги влечет за собой повышение общей влажности в доме и таких помещениях, как подвалы, погреба, теплицы, гаражи и другие независимые постройки участка. А это, в свою очередь создает благоприятную атмосферу для развития опасных видов плесени и грибка.

Что касается, более разрушительных свойств воды, от которых вас может уберечь дренаж, то это физическое свойство воды — расширение. Как всем известно из школьной программы по физике, при замерзании вода расширяется, а при нагревании — сужается. Поэтому, проникая в структуру фундамента в более «теплое» время, частицы воды задерживаются в основании дома на определенный период. Далее, окружающая температура начинает снижаться (например, в ночное время суток, резкие похолодания и так далее), данный фактор отражается и на воде, вследствие которого и происходит ее расширение. Структура фундамента не выдерживает и постепенно начинает разрушаться, начинают появляться видимые трещинки которые со временем все больше и больше увеличиваются в размере.

Безусловно, некоторые дома могут существовать без дренажа (хоть это и снижает срок их эксплуатации), но тревожным сигналом к его строительству является постоянное наличие на участке луж. Это явный признак того, что в почве накапливается такое количество воды, что она не может «уйти» и скапливается на поверхности.

Именно поэтому строительство дренажной системы не только улучшит косметический и эстетичный вид вашего участка, но и продлит срок эксплуатации дома.

Что понадобится для открытого и закрытого дренажа

Правильный дренаж на дачном участке своими руками подразумевает использование определенных видов строительных материалов. Для разных систем дренажа понадобятся разные компоненты.

1. Для создания поверхностного дренажа могут потребоваться (в зависимости от типа):

• дождеприемники;
• полимербетонные/полимерпесчаные или пластиковые лотки, по которым вода будет стекать в отведенные ей места;
• пескоуловители, служащие для предотвращения попадания в систему различного мусора;
• решетки из металла или пластика, которыми будут накрыты водоотводные лотки;
• песок, из которого будет изготовлена подстилающая подушка для желобов и цемент для их фиксации.

Водоотводные лотки из разных материалов и дождеприемник

2. Для глубинной системы потребуется приобрести:

• трубы перфорированные, в которых будет собираться вода. Лучше всего использовать полимерные изделия. Если в них нет отверстий, то они просверливаются самостоятельно. Диаметр труб не должен быть менее 10 см;
• геотекстиль, который будет служить в качестве фильтрующего элемента;
• фитинги и муфты для соединения труб в единую систему;
• смотровые колодцы, благодаря которым можно будет осматривать систему и прочищать ее;
• коллекторные колодцы, в которых будет накапливаться отводимая вода;
• насос, посредством которого будет осуществляться откачивание воды из водосборных колодцев, если таковые планируется построить;
• песок для обустройства подстилающего слоя;
• щебень для отсыпки и предварительной фильтрации воды.

Перфорированная дренажная труба с фильтром из геотекстиля

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
7. Выполняют засыпку щебня слоем 7-10 см.
8. Укладывают дренажные перфорированные трубы отверстиями вниз.
9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
12. Выполняют обратную засыпку траншеи.

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

Отвод собранной воды осуществляется одним из трех вариантов:

• в дренажную трубу;
• на поверхность земли, с дальнейшим оттоком по естественному уклону;
• в канализационную систему

Отвод воды через дренажную трубу

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
2. Дно траншеи засыпают песком.
3. На песок укладывают слой геотекстильной ткани.
4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
6. К трубе с помощью переходников присоединяют трубы водоотведения.
7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
8. Производится обратная засыпку траншеи исходным грунтом.

Бурение скважины

Конкретной цифры, которая подошла бы для любого участка и определяла на какую глубину нужно буриться нет. Поэтому для каждого конкретного случая, она определяется, по месту, обычно это 4-10 метров. Хотя, может быть и больше.

В идеале, предварительно проводится разведывательное бурение, на основании которого составляется карта грунта, и рассчитываются дренажные точки.

Для бурения, можно привлечь спецтехнику. Этот вариант будет самый быстрый, но не дешевый. Поэтому для самостоятельного бурения чаще всего применяются такие способы:

1. Канатно-ударный.
2. Ручной бур.

Если точка делается близко к постройкам, не рекомендуется использовать канатно-ударный метод. Вибрация от ударов может навредить фундаменту.

Бурение ударным методом

В этом случае, дренажная скважина при высоких грунтовых водах делается с помощью желонки. Желонка представляет собой кусок толстостенной трубы высотой 1-2 метра. В нижней части расположен клапан для забора грунта, сверху – крепеж для троса, по бокам – окошки для удаления почвы.

Для бурения скважин, желонка подвешивается на тросе и сбрасывается в отверстие в земле. В результате удара, почва набивается внутрь трубы, после чего она достается и очищается.

Удобнее всего применять подъемный механизм, чтобы не доставать желонку из ямы вручную. Т.к. нужно прилагать немалые усилия, чтобы достать нелегкую трубу, к весу которой прибавляется масса доставаемой земли. В качестве подъемника, можно использовать высокую треногу, к которой через систему блочков подсоединяется поворотный механизм.

Последовательность действий:

• первоначальное заглубление удобнее всего сделать ручным буром;
• когда яма будет достаточно глубокая, над ней устанавливается подъемник, и прочным тросом подсоединяется желонка;
• она вводится в край скважины и отпускается в свободное падение;
• затем ее нужно приподнять на 1-2 метра и снова отпустить. Так повторить несколько раз;
• после этого, желонка достается на поверхность и очищается.

Таким образом, бурится дренажная скважина своими руками. Но в этом способе есть свои ограничения. Например, бурить скважину в песчаном грунте, можно только с обсадной трубой.

Желонка с подъемным механизмом

Виды

Дренаж вокруг дома бывает поверхностным, глубинным и пластовым. А если быть точным, то система дренажа часто представляет собой комбинацию этих видов. Например, пластовый вид не будет эффективным, если его не «замкнуть» на глубинный.

Поверхностный

Этот вид отвечает за сбор осадков и талых вод. Он в свою очередь может быть двух видов:

1. Открытый. Это система канав или траншей, которые проложены с уклоном к коллектору ливневой канализации или дренажному колодцу. Полностью открытые канавы обычно устраивают только на границах участка. Вокруг дома (по периметру отмостки), возле площадок и дорожек в траншеи укладывают желоба, которые закрывают решетками.
2. Засыпной. Это также система траншей, но уже засыпанных щебнем (или гравием) крупной и средней фракции, куда для «расклинки» добавляют мелкую фракцию, отсев или крупнозернистый песок.

Поверхностный дренаж вокруг дома рекомендован для любого типа фундамента, в том числе и для мелкозаглубленного, если не предусмотрен организованный сток с кровли. Глубина траншей лежит в пределах 50-70 см.

Глубинный

Это система закрытого типа, которая отвечает за отвод осадочных и талых вод, а также сезонной верховодки. На болотистых участках и в непосредственной близости к водоемам, глубинный дренаж вокруг дома снижает нагрузку на гидроизоляцию фундамента от воздействия грунтовых вод высокого залегания (выше 2 метров от уровня земли).

Виды глубинного дренажа:

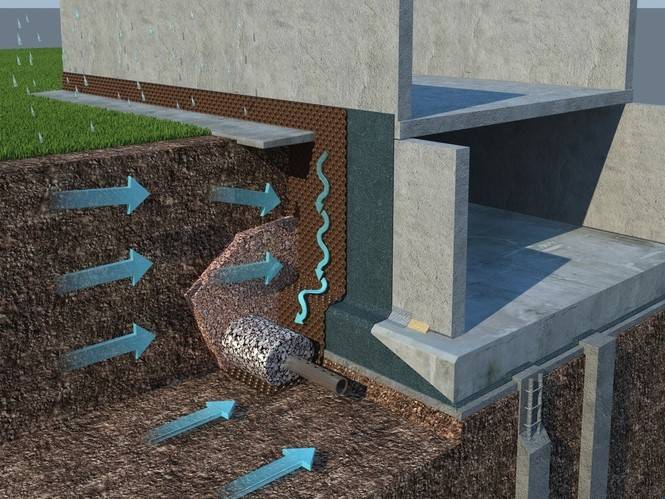

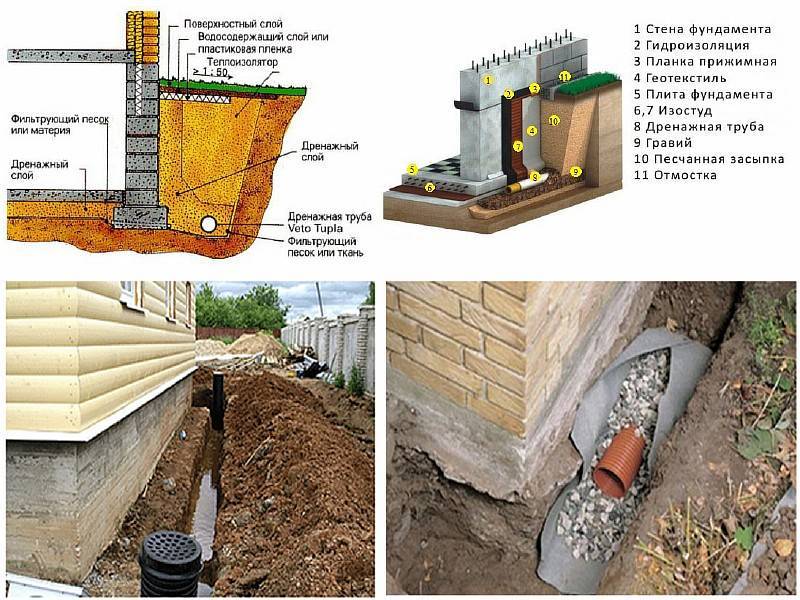

1. Пристенный. Назначение — снижение напорного давления вод на гидроизоляцию стен подземной части заглубленного фундамента дома с подвалом или подземным этажом. Состоит из дренажных труб, уложенных по периметру подошвы фундамента. Проходит на границе подпорной стенки гидроизоляции или глиняного замка (при условии, что они есть).
2. Кольцевой. Используется вокруг дома с мелкозаглубленным фундаментом. Дренажные трубы уложены ниже подошвы фундамента по периметру дома за внешней границей отмостки.
3. Сплошной. Этот вид используют для осушения всего участка дома. Схема состоит из магистральных и вспомогательных каналов, при которой вспомогательные укладывают «елочкой» по направлению к основным, а те в свою очередь сходятся водосборным колодцам.

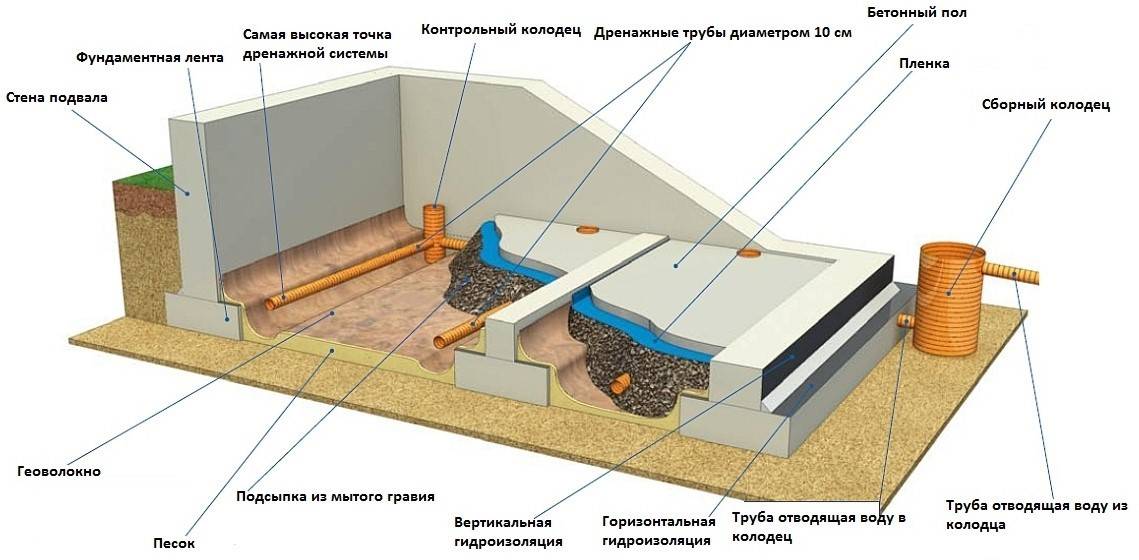

Пластовый

Этот вид дренажа можно отнести к глубинному, но он проходит не вокруг дома, а под ним. Точнее — под плитой фундамента или бетонными полами по грунту.

В стандартном исполнении само основание плиты в виде подушки из засыпки песка и щебня имеет собственные хорошие дренажные свойства. А так как площадь дна котлована больше площади плиты, то для организации отвода от фундамента вод, достаточно по периметру устроить из труб кольцевой дренаж.

Более сложная схема, когда дно котлована делают с уклоном от центра к краям или с понижением в одно сторону (практикуется для склонов). А вода из дренажного слоя отводится дальше по системе труб в приемники или колодцы.

Самая сложна схема, когда по дну котлована дополнительно роют траншеи, в которые засыпают щебень. Для полов по грунту дополнительно укладывают трубы, которые соединяют с пристенным дренажом.

Как сделать дренаж своими руками

Рассмотрим, как осуществить монтаж разных типов осушительных систем с пошаговыми инструкциями.

Для глубинного дренажа Вам понадобится вычислить самое низкое место на Вашем участке. Это можно сделать при помощи специального оборудования для геологических исследований или простым народным методом. Выкопайте яму в предполагаемом месте стока, глубина отверстия должна быть около 10 сантиметров. Налейте туда воды и посмотрите, в какую сторону будет течь жидкость – если она останется стоять на месте – то место выбрано правильно, если немного в сторону, то, соответственно, Вам нужно немного отступить в нужном направлении.

Видео: Дренаж на дачном участке своими руками: устройство, советы, рекомендации.

В выбранном месте нужно выкопать магистральную траншею, её длительность определяет размером участка и количеством среднегодовых осадков. Обязательно учтите, что в её конце будет располагаться септик или дренажный колодец.

Подготовьте будущую магистраль. В среднем ширина выбирается от 20 до 30 сантиметров, глубина определяется при помощи расчёта количества стоков и уровня промерзания грунта;
Дно ямы необходимо засыпать песочной подушкой, утрамбовать её. Песок должен занять до 5 сантиметров глубины, он будет своеобразным фильтром. После траншея засыпается крупными камнями, щебнем, строительным мусором, либо в неё устанавливаются доски крест-накрест. Такая конструкция поможет обеспечить эффективный отвод воды;
Поверх первого слоя дренажного настила насыпается еще один, но уже с меньшей фракцией. Далее, по мере приближения к поверхности магистрали, размеры камней или строительного мусора становятся меньшими;
Вы можете оставить только одну магистральную траншею или сделать дренаж по речному типу. В таком случае по всему участку прокопайте дополнительные магистрали, но меньше ширины. Окончание каждой из них должно входить в основную

Очень важно обеспечить угол уклона такой дренажной системы следующим образом: самая низкая точка дополнительных траншей находится на соединении с основной магистралью;
После засыпки нужно подготовить место для дренажного колодца. Это самая низкая точка на участке

В него подсоединяется магистральная траншея, место стыка желательно дополнительно уплотнить, чтобы при сильном напоре оно не провалилось. Вы можете выкопать цилиндрическую яму и установить в неё бочку, для сбора воды. Или оставить полость пустой, чтобы жидкость сама могла уходить в нижние слои земли;
Засыпать глубинный дренаж на даче своими руками нужно насыпью, т. е. образу на поверхности земли горку.

Аналогичным образом можно сделать и поверхностный дренаж. Например, для точечного выбирается самое низкое место на участке и там копается яма для септика. Дренажный колодец рекомендуется дополнительно утеплить, чтобы жидкость, которая остается в нем, не замерзла при первых морозах. Стенки колодца дополнительно укрепляются деревянными досками. Сейчас очень часто используются бетонные кольца, но их довольно сложно установить без использования дополнительных подъемных механизмов. На поверхность септика монтируется сетчатый люк, который обеспечит максимальную проходимость воды, но при этом будет её фильтровать, препятствуя засорению.

Фото: септик для дренажа

Из такого дренажа Вы можете откачивать воду специальным насосом, используя её для полива или прочих хозяйственных нужд, или оставить дно открытым, чтобы она впитывалась в более глубокие слоя земли. Многие домашние мастера засыпают в такие септики перегной, чтобы в итоге получить не только сухую землю, но и качественное удобрение для грунта.

Точечный дренаж

Линейная дренажная система на даче представляет собой аналог глубинной, но её еще проще сделать своими руками. Для этого также нужно вычислить самое низкое место на участке, и разметить территорию. По всей отмеченной площади роются траншеи, которые в будущем будут представлять собой магистрали. В зависимости от площади земли можно сделать красивые ручейки и украсить ландшафт или перекрыть дренаж дорожками, а после засыпать землей.

Поверхностный дренаж в виде пруда

1. Роются траншеи. Их ширина от 10 до 20 сантиметров, глубина в среднем берется 20-30 см;
2. На дно ямок насыпается песок со щебнем, можно не перемешивать, после подушка хорошенько утрамбовывается;
3. Траншею нужно забросать камнями, хворостом, текстилем, в общем, всем, что позволит обеспечить дренаж на даче. Часто используется система из пластиковых бутылок, которая отличается прочностью, долговечностью и доступностью;
4. Поверх такой системы в зависимости от требований, можно установить доски для дорожек, или обустроить красивый пруд.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.
