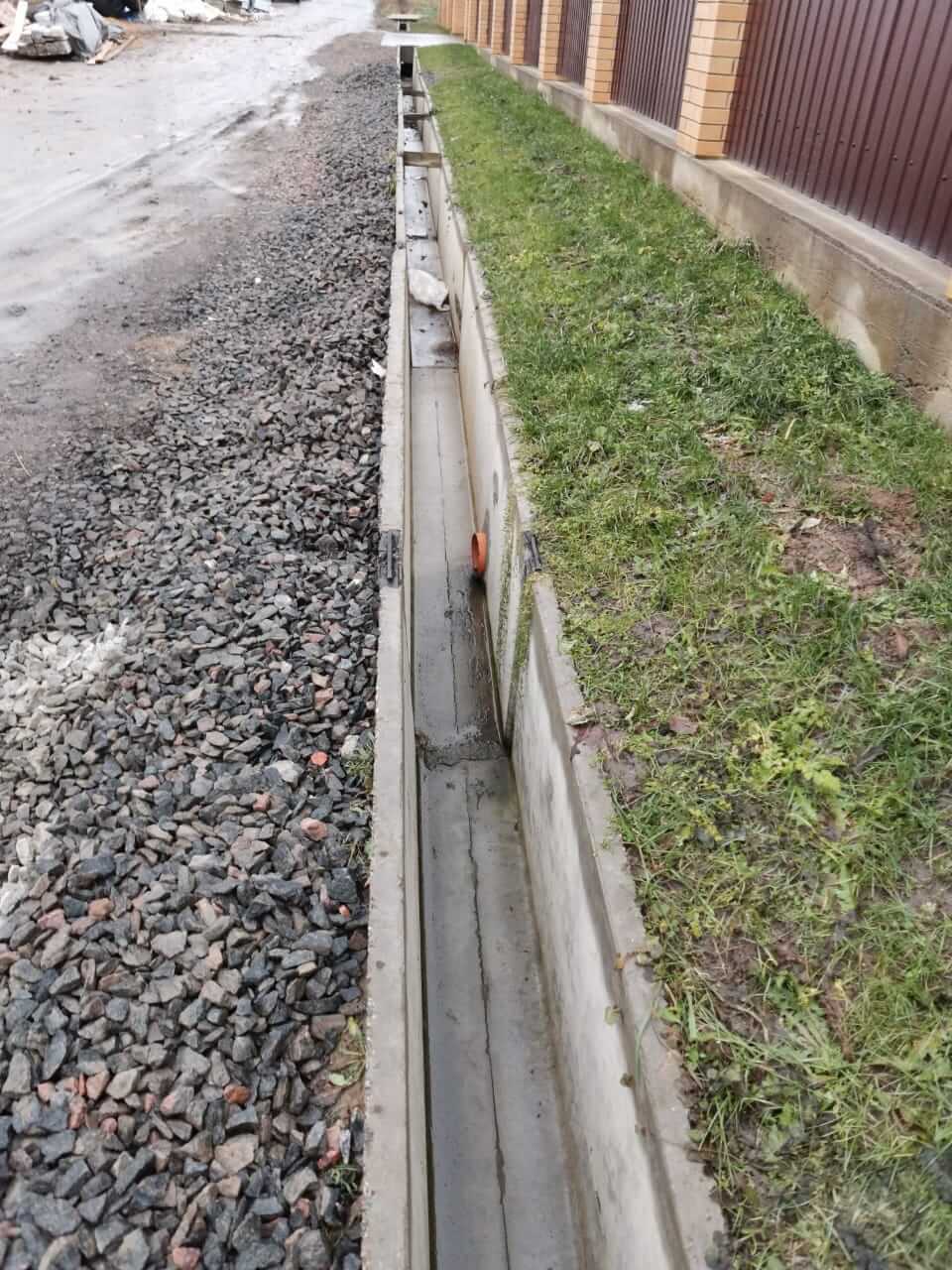

Обустройство дренажной канавы вдоль забора своими руками: Обзор

Способы укрепления и советы мастеров

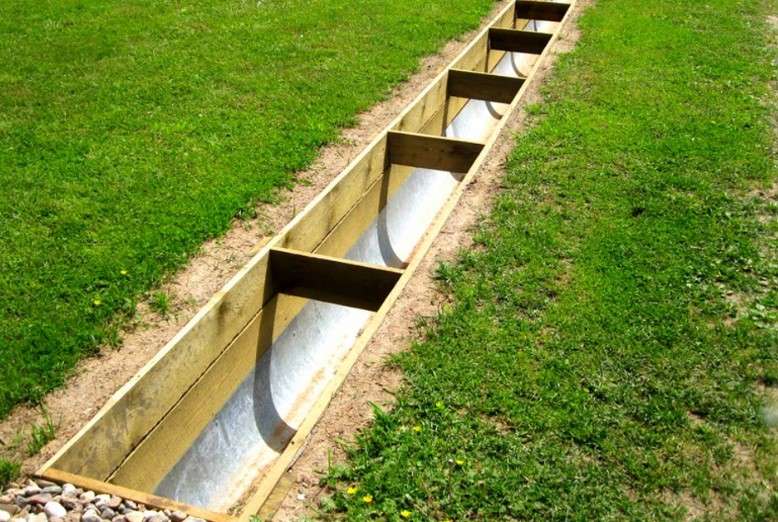

Для того чтобы траншея не размывалась при первом же сильном дожде, необходимо производить ее укрепление.

  • Еще до начала работ по обустройству канавы необходимо обеспечить формирование специального песчано-гравийного слоя по краям траншеи, будет вполне достаточно 7-10 см, а по окончании всех работ можно обсадить ее края декоративными кустарниками и деревьями. В этом случае вся конструкция станет более привлекательной и стильной, а корневая система габаритных растений надежно укрепит стенки канавы.
  • Довольно часто владельцы участков используют камень, чтобы отделать траншею для улучшения внешнего вида и укрепления канавы. Если выкладка произведена умело, то система водоотведения, даже самая неказистая, может преобразиться и стать «изюминкой» участка.

  • Специалисты рекомендуют использовать георешетку, которая крепится к стенкам и дну траншеи при помощи особых костылей. Такой вариант оптимален для илистого грунта, в этом случае минимальная толщина насыпи на георешетку должна равняться 30 см.
  • Еще один вариант укрепления стенок траншеи – это одерновка неподтопляемой насыпи при помощи крепления дернин специальными спицами из древесины. Дерн нарезают толщиной 5-10 см, причем добывать его лучше на суглинистых грунтах, условия которых схожи с условиями в местах проживания.

Дренажная канава – это эффективный способ осушения почвы, который не требует больших затрат сил, времени и средств, а при желании даже не самую презентабельную траншею можно превратить в стильный элемент ландшафтного дизайна.

О секретах создания дренажной канавы смотрите далее.

Дренажная канава – один из самых надежных и апробированных методов осушения почвы. Относится к открытой почвоосущительной системе. Излишки воды транспортируются в специальные колодцы или естественные водоемы.

Водоотводная канава удобна для дач, садовых и огородных участков индивидуальных хозяйств, когда владельцы не видят необходимости прокладывать закрытые трубные канализации и дренажи. Эффективно снижает уровень грунтовых вод в глинистых и заболоченных почвах. Используется на низинных и равнинных участках, а также на пологих склонах при угле наклона не более 7%.

При решении вопроса о том, как сделать дренажную канаву, следует принимать во внимание, что это наиболее легко доступный вариант водорегулирующей конструкции. Она легко обустраивается своими руками, не требует высокой квалификации, дорогостоящих материалов, привлечения специальной техники и оборудования. Дренажные канавы имеют недостатки

К ним относятся: небольшой срок службы, необходимость регулярного ремонта ввиду размыва боковых откосов и засорения траншеи. Есть сложности с архитектурным и декоративным оформлением и созданием художественного ландшафта. Кроме того, открытый водовод обладает более низким КПД в сравнении с другими дренами

Дренажные канавы имеют недостатки. К ним относятся: небольшой срок службы, необходимость регулярного ремонта ввиду размыва боковых откосов и засорения траншеи. Есть сложности с архитектурным и декоративным оформлением и созданием художественного ландшафта. Кроме того, открытый водовод обладает более низким КПД в сравнении с другими дренами.

Полезные советы

Здесь размещены ответы на наиболее популярные вопросы читателей по поводу мелиорации участка и дренажных сооружений.

  1. Каким материалом лучше подсыпать участок?

Для подъема на 20-30 см при небольшой площади можно применять плодородный грунт. Если требуется метровый слой подсыпки, основу делают из утрамбованного песка, в середину (для дренажа) помещают вторичный щебень или битый кирпич, а сверху укладывают почву. На грядках и газонах можно обойтись без щебня, дорожки и площадки вместо почвы посыпают котлованным грунтом. Специалисты считают, что вниз лучше помещать землю с участка. Это предотвращает погружение тяжелого щебня в легкий песок или сползание легкого песка с суглинка.

  1. Годятся ли для закрытого глубинного дренажа асбестовые или б/у стальные трубы?

Железобетонные изделия защитного и инженерного назначения

Железобетонные изделия, предназначенные для продления срока службы трубопровода, представляют собой П-образный лоток, который устанавливают открытой частью вверх. При монтаже лотков теплотрасс по окончании работ открытую часть конструкции закрывают специальной железобетонной плитой покрытия.

Такой короб позволяет при необходимости производить замену участка трубопровода или его ремонт без разрывания траншеи. Изделия из железобетона препятствуют воздействию движения грунта на трубопровод. Такая основа позволяет сохранять форму, мало подвержена механическим повреждениям, влиянию атмосферных осадков и прочих неблагоприятных факторов.

Как сделать траншею

Перед тем, как сделать дренажную канаву на даче или во дворе частного дома, Вам необходимо её устройство перенести на бумагу. Чертеж поможет рассчитать необходимый уклон, размер труб, определить тип канавы и её параметры. Мы рекомендуем с готовым проектом обратиться за инструкцией к геологической организации Вашего населенного пункта. Помимо основных параметров траншей, Вам необходимо вычислить глубину промерзания грунта и норму среднегодовых осадков.

Уклон канавы

Как сделать дренажную канаву на дачном участке своими руками: инструкция:

Выбирается размер канавы. В средней полосе России в зависимости от региона, дренажные канавы роют глубиной от метра до полутора и шириной до 70 см

При этом обращаем Ваше внимание, что если у Вас высокие показатели среднегодовых осадков, то необходимо сделать более широкие траншеи; Стенки канав нужно укрепить, чтоб в процессе организации дренажа они не засыпались. Для этого можно использовать деревянные подпорки или даже съемную арматуру; На дно канавы укладывается песчаная или щебневая подушка. Песок стоит дешевле, чем щебень и при этом обеспечивает более качественную фильтрацию

Если Вы планируете засыпать канавы щебнем, то нужно брать для нижнего уровня дрена мелкий щебень;

Песок стоит дешевле, чем щебень и при этом обеспечивает более качественную фильтрацию. Если Вы планируете засыпать канавы щебнем, то нужно брать для нижнего уровня дрена мелкий щебень;

После того, как на ней установлен «фильтр» Вам нужно монтировать туда также дренажную трубу. В зависимости от типа Вашей конструкции, Вы можете монтировать сюда трубу, связки из растений или хвороста, строительный мусор и многое другое; Установка трубы требует утепления коммуникации. Удобнее всего с этой целью использовать геотекстиль. Этот материал не только защищает трубы от заморозки при сильных холодах, но и выступает в роли своеобразного фильтра;

Если для септика не принципиальна чистота воды, например, из колодца берется вода для полива огорода ил сада, то Вы можете организовать дешевое и практичное утепление удобрениями. При стоке, жидкость будет пропитываться минералами и кислотами, благодаря чему в дренажном резервуаре будет собираться полезная для растений вода. Стоит отметить, что такая система может использоваться на огороде либо на дачном участке. Ведь запах от перегноя, особенно, в жару, поднимается намного выше уровня стоков;

В зависимости от типа коммуникации после установки и утепления труб, Вам нужно засыпать канаву. Для этого можно воспользоваться щебнем крупной фракции или остатками строительных материалов. Не рекомендуется работать с грунтом и песком, т. к. во время стока воды, эти материалы оседают и образуются провалы; Если Вы хотите организовать дренажную канаву открытого типа, то позаботьтесь о её утеплении и декорировании.

Такое устройство дренажной канавы – универсально, технология может использоваться как на даче, так и в частном доме или коттедже.

Фото: подсоединение траншеи к колодцу

Общие рекомендации от мастеров:

  1. Обустройство дренажной канавы обязательно включает в себя её подсоединение к колодцу. Помимо этого Вы должны рыть траншею под определенным уклоном. На каждый метр берется по 2 сантиметра уклона. Установка трубы производится только после того как немного утрамбовалась земля, иначе эффективность стоков будет недостаточной.
  2. Соединение дренажной системы с колодцами нужно осуществлять при помощи специальных переходников, которые обеспечат прочность крепления и герметичность стыков. Чаще всего с такой целью используются различные фитинги или пластиковые пробки. При этом резиновые манжеты монтируются как в трубу, так и непосредственно в колодец.
  3. Со всей серьезностью отнеситесь к материалу, которым будет засыпаться канава дренажной системы, её устройство должно пропускать воду, но при этом не влиять на долговечность труб. Для временной траншеи можно использовать пластиковые бутылки, различные игрушки и даже одежду, но не затягивайте с перестройкой, иначе материалы начнут гнить.
  4. Кроме этого, нужно позаботиться про утепление канавы. Некоторые домашние мастера полностью застраивают стоки, заливая их бетонным раствором. Конечно, это выгодная система с точки зрения экономии утеплителя, но крайне не логичная для эксплуатации. Дренажные канавы нужно прочищать несколько раз в год.
  5. Если Вы не хотите работать сами, то можно обратиться за помощью к специалистам. Например, цена за метро погонный траншеи (выкопанной эскалатором), будет стоить около 500 рублей. Установка труб и их утепление – 800-900/ рублей за метр. Многое зависит от размера канавы и материала труб, возможно, понадобится использование подъемных механизмов.

Видео

Если у вас не хватает средств на обустройство дренажной системы, то не отчаивайтесь! В видеоматериале предложен метод укладки дренажа из старых шин, который вы сможете повторить своими руками без привлечения специалиста:

Склоны оврагов, канав и прочих углублений могут иметь разный угол уклона, и в зависимости от этого показателя выбирают и способ укрепления. Если уклон не превышает значения в 8º-10º, то такой берег в особом укреплении не нуждается. Будет достаточным посадить там растения с мощной корневой системой. При большем значении угла необходимо проводить укрепительные работы. Эту процедуру можно провести, не используя при этом специальные материалы в виде геоматов или габионов. Подойдут старые автомобильные шины или листы шифера.

Прежде чем начинать укрепление склонов канавы необходимо подготовить поверхность для проведения этой работы. Для этого необходимо провести следующие манипуляции:

  • если канава, нуждающаяся в укреплении – дренажная, потребуется откачка находящейся в ней воды, для получения доступа ко дну. Это можно сделать несколькими способами – вычерпать вручную, использовать насос или установить наклонную трубу;
  • убрать мусор в виде больших камней или веток от деревьев;
  • выбирают скопившийся на дне канавы ил.

После очисти поверхности и склонов канавы их можно укрепить, используя при этом старые автомобильные покрышки. На сегодняшний день существует два способа их использования:

  1. Использованные автомобильные шины устанавливают в горизонтальной и вертикальной плоскостях. Вертикальный ряд закапывают по склону канавы или оврага на ширину покрышки, а на дно устанавливают горизонтальный слой колес, прочно связанных между собой. Все свободное пространство заполняют почвой, песком или мелкой щебенкой. Для увеличения жесткости конструкции можно в середину каждой покрышки вбить кол.
  2. Старые шины укладывают горизонтальными рядами в шахматном порядке в сторону уклона, сдвигая каждый следующий ряд на расстояние, равное величине половине боковой стороны шины. Пустое пространство между покрышками заполняют материалом, доступным пользователям.

Идеальным вариантом будет заполнение пустот землей, в которую можно высадить деревья, имеющее мощную корневую систему.

Укрепить берег канавы на дачном участке своими руками можно шиферными листами. Они могут иметь ровную или волнистую поверхность. На очищенное от крупного мусора и ила пространство дренажной канавы или оврага укладывают куски шифера, соединяя их между собой металлическими крепежными деталями. Между шифером можно установить железные трубы, они придадут конструкции еще большую прочность и устойчивость. Можно не опасаться, что берег «поползет».

Предложенные варианты укрепления берега канавы на дачном участке являются малозатратными, и не очень трудоемким. Облагородить склон дренажной канавы на даче можно и специальными габионами, купленными на строительном рынке или изготовленными самостоятельно. Однако это стоит определенных денежных средств. Выбор способа укрепления всегда остается за владельцем и его финансовыми возможностями.

  • Предназначение дренажных канав
  • Способы укрепления канав
  • Как устанавливается защита для канав?
  • Заключение по теме

Проблема того, как укрепить канаву на дачном участке, часто возникает при создании дренажной системы, которая позволяет правильно отводить лишнюю влагу от почвы. Для решения этого вопроса используют как подручные средства, так и специализированные материалы. Зная правила и последовательность их применения, вы обеспечите нормальное функционирование этого необходимого элемента водной системы.

Габионные конструкции обладают высокой прочностью и надежностью.

Обустроить дренаж достаточно просто. Основные сложности начинаются при его длительной эксплуатации: канава требует постоянной чистки, иначе вода будет долгое время застаиваться. Очень важным становится и укрепление стенок, так как при игнорировании ухода за ними, канава очень быстро размывается, захватывая прилегающие дачные территории плодородной земли.

Габионы. Это инженерные сооружения используется в особо трудных случаях при высокой скорости течения воды в канаве либо при большом, вплоть до вертикального, угле наклона стенок дренажа. Габионы часто можно увидеть на берегах горных рек, где они защищают берега от размывания. Габионы имеют вид клетки из ячеистой проволочной сетки, заполненной крупными камнями: речной галькой, щебнем, и т.п.

Способы укрепления

Дренажные системы существуют давно и люди научились укреплять их стены. Существует несколько способов это сделать. Их условно можно разделить на два типа:

  • с использованием подручных материалов и растений;
  • с применением конструкций и устройств, выполненных в заводских условиях.

Стенки канавы при помощи подручных средств укрепляют шифером, автомобильными покрышками, камнями, а также при помощи посадки растений. Такой способ приемлем для небольших по размерам канав или при малом угле склона.

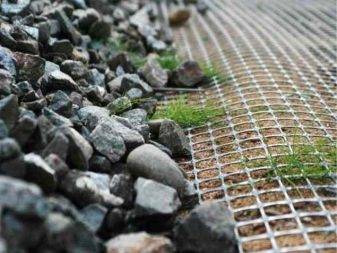

Георешетку засыпают щебнем

Различные биоматы, габионы, геосетки и георешетки используются при угле склона более 8‒15 градусов. Также такие приспособления применяются при обустройстве больших по ширине канав.

У каждого способа укрепления есть свои плюсы и минусы. Об этом и пойдет речь в дальнейшем.

Устройство дренажных канав

Ширина и глубина водоотводных канав не регламентируются строительными нормами и правилами. При обустройстве дренажной конструкции своими руками ее размеры определяются эмпирическим путем, исходя из условий обводненности участка. Обычный вариант – глубина от 60 до 80 см, ширина порядка 50 — 70 см. Для минимизации осыпания стенок траншеи они скашиваются под углом 25 – 30 0 С. Грунт в канаве трамбуется, дно отсыпается 30 миллиметровым слоем песка, мелкого щебня или опилок.

Количество дренов на объекте зависит от степени его подтопления в дождливую погоду, при таянии снегов, глубины залегания почвенных вод. Если почвы суглинистые, водоотводящие траншеи прокладываются по всему участку. При наклонном рельефе — роются поперек склона. Вода по ним поступает в боковые стоки и оттуда в водосборник. Для болотистой местности наибольший осушительный эффект достигается, если устройство дренажных канав производится с двух сторон или по всему периметру участка

При среднем уровне водного проявления канавы могут обустраиваться с одной стороны сада или огорода.

Водоотводная канава на равнинных участках должна строиться с расчетом на уклон в 5%. Максимальные размеры наклона дренажных систем строительными нормами не регламентируются. Однако Сводом правил (2012 года) для открытых канав, оборудованных полимерными лотками, допускается угол наклона до 7 промилле. Эта норма применима и для водоотводящих стоков, обустраиваемых на придорожных участках. Могут предусматриваться участки с уклоном, близким к критическим показателям, если они связаны с особенностями рельефа местности. Минимальные размеры ската составляют 2% для глинистых и 3% для песчаных почв. Однако они быстро засоряются, образуются заторы. Скорость течения воды снижается до критических отметок. Эффективность дренажа становится минимальной.

Укрепление водосточных канав

Выбор методов усиления боковых стенок и донной части дренажных канав производится с учетом результатов инженерной геологии и исследований грунтов.

При укреплении стенок траншеи своими руками необходимо соблюдать условие об обязательном контакте воды с грунтом. В него она частично впитывается. По этой причине не рекомендуется дно и стенки оборудовать сплошными бетонными изделиями. В противном случае дрен будет быстро заиливаться. Чистка – трудоемкий процесс, так как протяженность траншей велика.

Сооружение дренажных систем вдоль дорог и заборов

Дренаж участков вдоль дорог (кювет) – обязательный элемент защиты покрытия. Полотно дороги не влагопроницаемо. Жидкость постепенно разрушает дорожное покрытие. При минусовой температуре лед в порах разрывает асфальт.

Дорожный водоотвод следует сооружать с уклоном более 0,02 (2 см на 1 метр длины). В непредвиденных случаях и только на отдельных участках допускается скат в 3%. Если строительство дренажной конструкции с требуемыми показателями по объективным причинам невозможно, то предусматриваются сопрягающие гидротехнические конструкции: водобойные колодцы (уступы), каналы с уклоном выше критического (быстротоки), перепады (ступени доя падения воды). Здесь применяется наклон выше 7 промилле. Минимальная скорость водотока не должна быть меньше 0,25 метров в секунду. На болотистых и глинистых участках кюветы обустраивают с обеих сторон дороги.

Следует помнить, что для дорог по насыпи без ограждений водоотводящий сток не должен иметь прямоугольную форму и глубину более 12 см. Иначе будут нарушены Указания «По обеспечению безопасности движения на автомобильных дорогах». При аварийном съезде с дороги повысится опасность опрокидывания транспортного средства.

Особенности укладки дренажной системы

Обилие влаги в почве несет разрушительное действие несущих свойств грунта, почвы размываются, становятся рыхлыми, подвижными. Этот процесс грозит обвалом всего дома.

Участки, имеющие торфяную, глинистую, илистую почву, должны быть оснащены дренажом, каким бы не был уровень грунтовых вод. Укладка дренажной системы позволит увеличить срок эксплуатации фундаменты, сохранит подвальные помещения от промерзания и плесени.

Схема фундаментального дренажа

Трубы, обеспечивающие работу дренажа, укладывают вдоль всего дома. Чтобы правильно проложить каналы, нужно точно рассчитать глубину прокладывания труб, отметить линии укладки дренажной трассы на схеме, затем прямо на земле.

Как определить, на какую глубину проложить трубы

Глубина дренажа зависит от глубины фундамента дома, а также от глубины промерзания грунта зимой

Важно учесть глубину промерзания почвы, потому что трубы прокладывают ниже этого уровня. Если трубы сами покроются льдом, они будут не способны удалять влагу с участка во время паводка, вода зальется в подвалы, дома, значит, средства, ушедшие на постройку дренажной системы, будут потрачены впустую

Уровень промерзания зависит от слоя снега в зимний период. Снег хорошо сохраняет тепло, земля под толстым слоем промерзнет меньше.

Зависимость уровня залегания труб и глубины фундамента

Расчет прост, к значению глубины фундамента прибавляют 0.5 м, на получившемся расстоянии необходимо прокладывать дренаж. Если уровень грунтовых вод во время подтопления поднимется, то они попадут в дренажные трубы, не задев фундамент. Как правило, монтажные работы проводятся в сухое время года, когда уровень воды низкий, это не должно вносить сомнения в расчеты глубины залегания труб. Среднее значение промерзания в Центральной части России равно полутора метрам, учитывая средний слой выпадающего снега, глубина промерзания уменьшается до ста пятнадцати метров.

Справка! Чтобы правильно рассчитать глубину по фундаменту, надо увеличить глубину основания дома на полметра.

Далее из получившихся значений, надо использовать наибольшее.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Укрепление при помощи георешетки

Что представляет собой георешетка

Георешетка представляет собой сетку ячеек из полиэтилена и полипропилена высокой прочности. Принцип ее действия базируется на силе сцепления ее ячеек с зернистым материалом, которым она впоследствии засыпается. Таким материалом служит щебень и реже растительный грунт. Укрепление канавы на дачном участке усиливают посевом на откосах многолетних трав.

Стоит отметить, что при использовании почвопокрывающих растений георешетка со временем перестает быть видна и не нарушает природности ландшафта.

Процесс крепления георешетки

Технология укрепления

Чтоб осуществить укрепление дренажной канавы, вам необходимо закупить:

  1. мелкий гравий или песок;
  2. специальную георешетку;
  3. крепеж для нее:
  • специальное пластиковое приспособление;
  • или же обычная арматура, согнутая таким образом, чтобы стала напоминать односторонние крючки.

Схему укрепление можно дополнить геотекстилем

Укрепить берега дренажной канавы геотекстилем можно так:

  1. Подготовка к укреплению. Процесс начинается с откачки воды, в случае если канава ею заполнена, чтобы получить доступ к укреплению нижних ее частей. Возможны три способа реализации откачки:
  • при помощи естественного дренажа (наклонная труба, по которой стоки уйдут самотеком);
  • откачка насосом;
  • самостоятельное вычерпывание.
  1. Далее переходят к расчистке берегов канавы или дренажа, которые будут укрепляться. Достаточно убрать крупное захламление – массивные ветки и растения, большие камни, а вот мелкую траву и незначительный мусор (растительного происхождения) можно оставить.
  2. Георешетку расстилают по длине всего откоса канавы.
  3. Затем ее укрепляют при помощи выбранного способа крепежа (покупными крепежами или изготовленными собственноручно).

Совет от профессионала:

Данному этапу стоит уделить достаточное количество времени, так как именно от качества закрепления георешетки напрямую зависит срок ее службы. При правильном выполнении работ он составит примерно 10-20 лет в звисимости от условий местности.

Схема крепления и схема крепежного анкера

  1. Ячейки георешетки заполняют укрепляющим материалом. Обычную почву для этого использовать не стоит, так как она просто будет вымыта со временем. В зависимости от степени увлажненности канавы применяют:
  • Щебень, если углубление заполняется водой. Кроме того, для повышения эстетических свойств щебень можно заменить на любой аналогичный материал, например, речную гальку.
  • Песок, если канава будет сухой.

Ячейки, засыпанные гравием

  1. Декоративный этап.

Декорирование помимо эстетической функции несет дополнительное укрепление берегов. Можно использовать небольшие кустарники или семена специальных почвопокрывающих растений с обильными корнями. Кроме того, растения защитят почву от возникновения коррозийных процессов.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
    Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
    Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Способы укрепления

Дренажные системы существуют давно и люди научились укреплять их стены. Существует несколько способов это сделать. Их условно можно разделить на два типа:

  • с использованием подручных материалов и растений;
  • с применением конструкций и устройств, выполненных в заводских условиях.

Стенки канавы при помощи подручных средств укрепляют шифером, автомобильными покрышками, камнями, а также при помощи посадки растений. Такой способ приемлем для небольших по размерам канав или при малом угле склона.

Георешетку засыпают щебнем

Различные биоматы, габионы, геосетки и георешетки используются при угле склона более 8‒15 градусов. Также такие приспособления применяются при обустройстве больших по ширине канав.

У каждого способа укрепления есть свои плюсы и минусы. Об этом и пойдет речь в дальнейшем.

Технология устройства дренажной канавы

На вопрос, как сделать дренажную канаву,ответить несложно, поскольку технология устройства этого сооружения насчитывает не одну сотню лет. Современные материалы, которые пришли на смену устаревшим подходам, значительно облегчают задачу.

Обустройство дренажной канавы начинают с рытья траншеи.

От ее глубины будет зависеть новый уровень грунтовой воды.

Дно канавы посыпается песчаной крошкой для создания эффективного водоотвода.На песчаную подушку монтируется дренажная труба.

Для этих целей можно применять:

  • пластиковые изделия,
  • асбесто-цементные конструкции.

Следующим слоем этой многоуровневой системы является объемно-щебневый фильтр, который способствует свободному притоку отводимой воды. Щебень необходимо отделить от следующего песчаного слоя специальным геотекстилем.

Если не использовать этот важный элемент, песчаная подушка быстро вымоется и смешается с гравием. На верхний песчаный слой укладывается слой грунта.

Основной сложностью при обустройстве дренажа является рытье котлована, которое можно произвести с применением необходимого оборудования. Грунтовый слой следует периодически очищать от растительности, которая может затруднить приток отводимой воды.

Обустройство дренажной системы

Устройство дренажа на даче как открытого, так и закрытого типа можно выполнить своими силами. Это довольно простая процедура, которую можно осуществить в самые кратчайшие сроки, поскольку основное время отнимают земляные работы.

Технология укладки дренажа открытого типа представляет собой систему дренажных канав с отводом воды в специальный колодец или другой водоем. Эта система подойдет для дачи небольшой площади, которая эксплуатируется только в летнее время.

При устройстве системы открытого типа следует обеспечивать естественный сток воды в требуемом направлении.

Закрытая дренажная система представляет собой более сложное инженерное решение. Конструктивно, она состоит из водоприемных лотков, системы дренажных водопроводов и специальных колодцев. Для обустройства системы создаются соответствующие котлованы, в которые укладываются трубы из пластика и соединяются фитингами. Всю конструкцию оборачивают геотекстилем, укладывают в канавы и засыпают щебнем.
