Монтаж системы кабелей для обогрева кровельного покрытия
Самый важный момент в процессе сборки системы кабелей – это правильно распределить их по необходимым участкам. Поэтому монтаж подразумевает под собой связку нескольких участков кабеля в один узел. Это связка так и называется – узел.
Какие участки объединяются между собой:
- Часть кровли ближе к карнизу. Здесь ширина участка определяется по мере необходимости, чаще от снегозадержателей до края. На плоскости кровельного материала кабель греющий крепится специальными полосками и зажимами или клепками. Монтаж производится зигзагообразно.
- Желоба водосточной системы.
- Трубы вертикальные водостока.

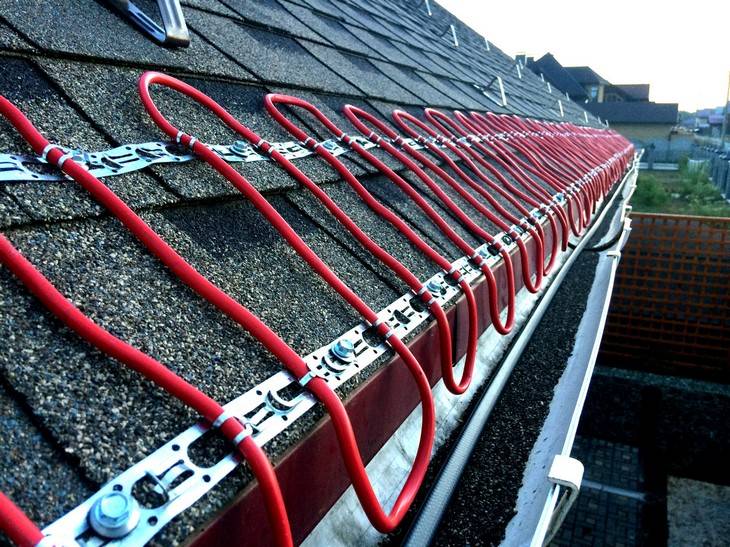

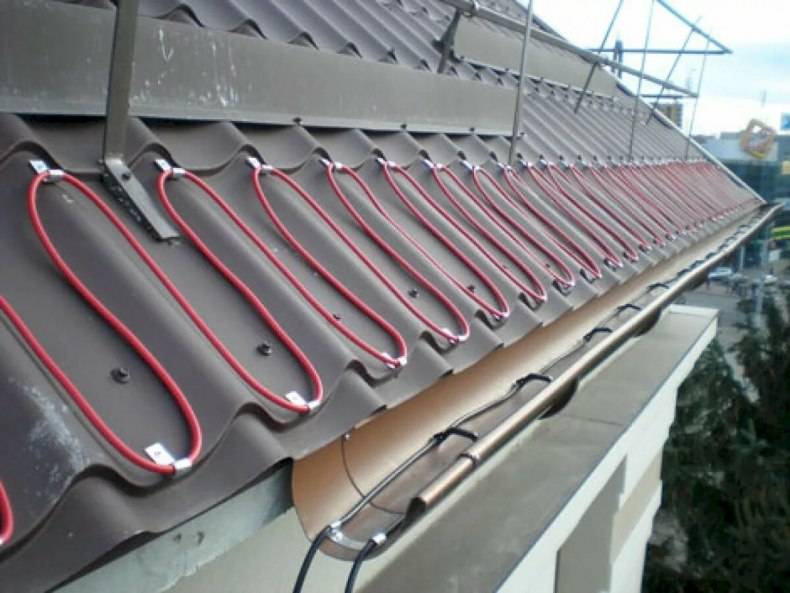

Посмотрите на фото выше, на нем показано, как можно провести монтаж одного кабеля для обогрева, который бы охватил сразу и плоскость крыши, и лотки водосточной системы. И это один из вариантов, который можно назвать экономичным в плане расхода материалов.
После того как греющий кабель для обогрева кровли и водостока будет полностью установлен и закреплен, можно проводить его подключение к силовой сети через распределительное устройство. Поэтому еще до того как начнется монтаж, нужно определиться с местом установки двух комплектующих узлов. Оптимальный вариант – провести монтаж под кровельной конструкцией на чердаке, к этому месту должен быть свободный доступ.
Если все монтажные процесс проведены, необходимо перейти к пусконаладочным работам
Обратите внимание, что эти работы – обязательное условие, которое зафиксировано Правилами УЭ в главе 1.8. что необходимо сделать:
- Провести проверку сопротивления во всех уложенных кабельных системах. То есть, проводится измерение показателя сопротивления каждой жилы и проверяется это значение с паспортными данными самого кабеля для обогрева.
- Обязательно устанавливается заземление всей системы.
- Проводится проверка на предмет ее отключения при нештатных ситуациях.
- Прозванивается каждый кабель, где проверяется фаза и ноль.
- Автоматика также тестируется на предмет правильной работы.
- Обязательно составляется акт приемки всей системы обогрева.
Итак, все готово, можно запускать процесс обогрева кровли и водостока. Самая простая схема – это пуск на реле, которое снимает блокировку питающего кабеля. Более сложные схемы имеют в своем составе реле времени. То есть, пусковое реле включается на определенное время, которое задается температурным режимом работы всей системы обогрева. Как только реле времени отключится, включаются датчики осадков и воды. Они контролируют количество осадков, выпавших на крышу дома.
Если осадков много, система обогрева кровли работает, как только осадки прекращаются, все кабели отключаются одновременно. При этом система обогрева водостока продолжает работать, пока не просигнализирует датчик воды (имеется в виду талой воды). То есть, в лотках и трубах системы водостока не будет воды, система работать тоже не будет. Получается так, что автоматика контролирует весь процесс и регулирует, какой узел должен работать, а какой нет. Обычно система обогрева водостока работает дольше, потому что нельзя допустить, чтобы талая вода, проходящая по желобам и трубам, замерзла.
В принципе, ничего сложного в процессе укладки кабельной системы нет. Главное, как уже было сказано выше, это правильно распределить участки и узлы, а также надежно закрепить кабель. На фотографиях выше было показано несколько способов крепления, хотя это не единственный вариант. Тающий снег, поток воды – это достаточно серьезные нагрузки при низкой температуре на улице. Так что крепление необходимо проводить по всем правилам, учитывая требования условий эксплуатации.
Добавим, что, разобравшись со схемой укладки нагревающих проводов и учитывая некоторые технические моменты, можно монтаж провести своими руками.
Расчет мощности
Для правильного расчета мощности необходимо, в первую очередь, определиться с типом обогреваемой поверхности.
- Холодная кровля – скатная крыша с вентилируемым чердачным пространством, или крыша с хорошей теплоизоляцией, не допускающей нагрев кровли изнутри. Этот вариант оптимален, с точки зрения предотвращения обледенения, так как снег не тает при минусовых температурах. Для обогрева карнизов и ендов достаточно уложить 250-350 Вт/м².
- Стремление как можно более рационально использовать помещения, ведет к тому, что на практике чаще встречается «теплая кровля», подогреваемая изнутри. Это происходит из-за недостаточной теплоизоляции чердаков, используемых в качестве жилых или хозяйственных помещений. Снег на таких крышах может таять при температуре до -10 градусов, поэтому потребуется укладка 300-400 Вт/м².
Аналогичные мощности применяются в местах примыкания кровли к стенам.
Для предотвращения лавинообразного схода снега с крыши, рекомендуется установить систему снегозадержания, выше обогреваемой зоны. Необходимую мощность для водостоков и желобов можно рассчитать исходя из ширины желоба / диаметра трубы:
- до 75 мм – 20-40 Вт/м
- 100-150 мм – 40-60 Вт/м
- 150-200 мм – 60-90 Вт/м
Сводная таблица мощностей
| Применение | Тип монтажа | Удельная мощность |
| Водосточные трубы и желоба диаметром 50-120 мм | 1-2 нити кабеля | ~ 20-60 Вт/м |
| Желоба шириной свыше 300 мм | параллельно, змеевиком | 200-300 Вт/м2 |
| Край крыши | мин. 0,5 м от края | ~ 200 Вт/м2 |
| Части кровли, выступающие вне поверхности стены | мин. 0,5 м от края | ~ 300 Вт/м2 |
| Ендова (внутренний угол при соединении двух скатов кровли) | обогрев ⅔ части | ~ 120 Вт/м |
Выбор мощности зависит от климатической зоны. Для регионов с низкими температурами рекомендуется применять коэффициент запаса мощности примерно 1,1…1,3.
Если необходим более детальный расчет мощности заполните опросный лист и пришлите нам на почту Наши специалисты бесплатно проведут расчеты с учетом всех нюансов и подготовят коммерческое предложение.
ЗАПОЛНИТЬ ОПРОСНЫЙ ЛИСТ
Выбираем обогревающий кабель
Для обогрева кровли и водостоков применяют резистивные (латынь: resistere — сопротивляться) кабели. Нагрев происходит за счет высокого сопротивления, трансформирующего электрическую энергию в тепловую. Сопротивление бывает постоянным или переменным, значит, кабель — нерегулируемым или саморегулирующимся. Во многих магазинах его делят на резистивный и саморегулирующийся. В таком случае под резистивным надо понимать кабель постоянного сопротивления.
Нерегулируемый
Нерегулируемый кабель бывает одножильным и двужильным. Одножильный можно даже не рассматривать:
- Необходимость подключения с обоих концов создает сложности и в проектировании, и в монтаже.
- Кабель нельзя резать — если купили 150 м, надо уложить все 150 м и вернуться обратно в точку подключения.
Двужильный кабель не создает сложностей. Подключение двух концов в одной точке не требуется. Но это единственный плюс, и то относительно одножильного. Нерегулируемый кабель работает на полную мощность вне зависимости от того, сколько нужно тепла. В случае неисправности кабель не подлежит ремонту — менять придется всю секцию. Антиобледенительную систему придется разбивать на множество секций, что значительно усложнит и проектирование, и монтаж.
Саморегулирующийся

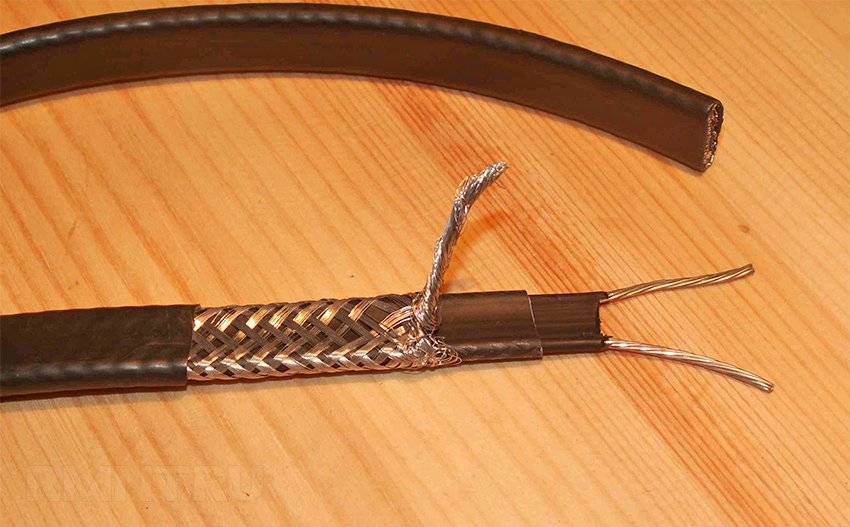

Саморегулирующийся кабель состоит из двух жил, матрицы, изоляции, экранирующей оплетки, внешнего защитного слоя. Матрица — основополагающая составляющая. Она реагирует на изменение температуры — это свойство полупроводников: при нагреве сопротивление повышается (сила тока меньше — нагрев меньше), при охлаждении — снижается (сила тока больше — нагрев больше).
Надо ли оснащать термостатами и датчиками систему, основанную на саморегулирующихся кабелях? Необходимо: достигнув нужной температуры, кабель не отключается — он продолжает поддерживать эту температуру, расходуя электроэнергию (хоть и с минимальной мощностью), когда это не требуется. Чтобы система не работала вхолостую, в нее внедряют термостаты и реле, по мере необходимости включающие и отключающие подачу тока.
Кабель с постоянным сопротивлением ощутимо дешевле, но куда менее экономичнее, чем саморегулирующийся. Кабель надо купить один раз, а счетчик электропотребления тикает перманентно.
Производители предлагают готовые секции, их надо лишь подключить. С такими секциями можно смонтировать смешанную систему: использовать кабели обоих типов, установив саморегулирующиеся на сложных участках, а нерегулируемые — на простых, где перекрещивание проводов невозможно технически. Но нужно ли? Саморегулирующийся кабель был очень дорогим, когда только появился. Сейчас разница не столь существенна.
Особенности системы обогрева крыши
Нужно ли греть крышу — сложный вопрос. На большей территории России зимы холодные. Большие снежные массы скапливаются на кровле. При повышении температуры они подтаивают, а ночью снова замерзают. Эти процессы постепенно приводят к разрушению систем, обеспечивающих водосток, а также к порче поверхности кровельного материала. Страдают не только крыши, но и автотранспорт внизу.
Чтобы избежать образования наледи на крыше, для стока воды в канализацию освобождают путь. Для этой цели создана система обогрева плоской кровли, которая применяется и на крутых скатах. Если выполнять подогрев крыши, этого окажется мало. Вода будет в течение дня стекать в желоба и трубы, потом замерзать там. Лед своей тяжестью обрывает крепления и трубы или их части рухнут вниз. Поэтому главная особенность состоит в том, что нагревательные элементы прокладываются:
- на карнизах кровли;
- на дне сточных желобов;
- внутри водосточных труб и воронок;
- на стыках поверхностей кровли.
Способов обогрева немного. Осуществляется нагрев теплой и холодной крыши. Рассмотрим каждый из вариантов подробнее.
Обогрев холодной кровли
Холодная кровля укладывается на крыше с хорошо оборудованной вентиляцией и теплоизоляцией. Подобные конструкции встречаются над нежилыми чердаками. Теплоизоляция не позволяет теплому воздуху выходить на улицу, скопившийся снег не тает, наледь не образуется. Обогрев крыши состоит в прокладке греющего проводника. Его протягивают внутри водосточных труб и по нижней части внутри желобов. Мощность кабеля начинается с малых величин (20 Вт) и доходит до 70 Вт/м. Этого достаточно для образования и стока талой воды.
Смотрите это видео на YouTube
Как обогреть теплую кровлю
Теплая крыша не обладает качественно выполненной теплоизоляции. Тепло с чердака проходит наружу. Вечером температура окружающей среды понижается и вода замерзает. Замерзает она и днем при попадании на холодные участки кровли. В результате образуется наледь, которая падает вниз и приносит много неприятностей жильцам дома. Поэтому для устранения обледенения кровли края крыши подогреваются. Для этого провод подогрева прокладывают по краю петлями шириной 30-50 см. На 1 м² площади располагают кабель мощностью 250 Вт.
Технология обустройства системы обогрева
Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:
Для начала намечаем места, где будет проложен кабель
Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание
Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой
При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

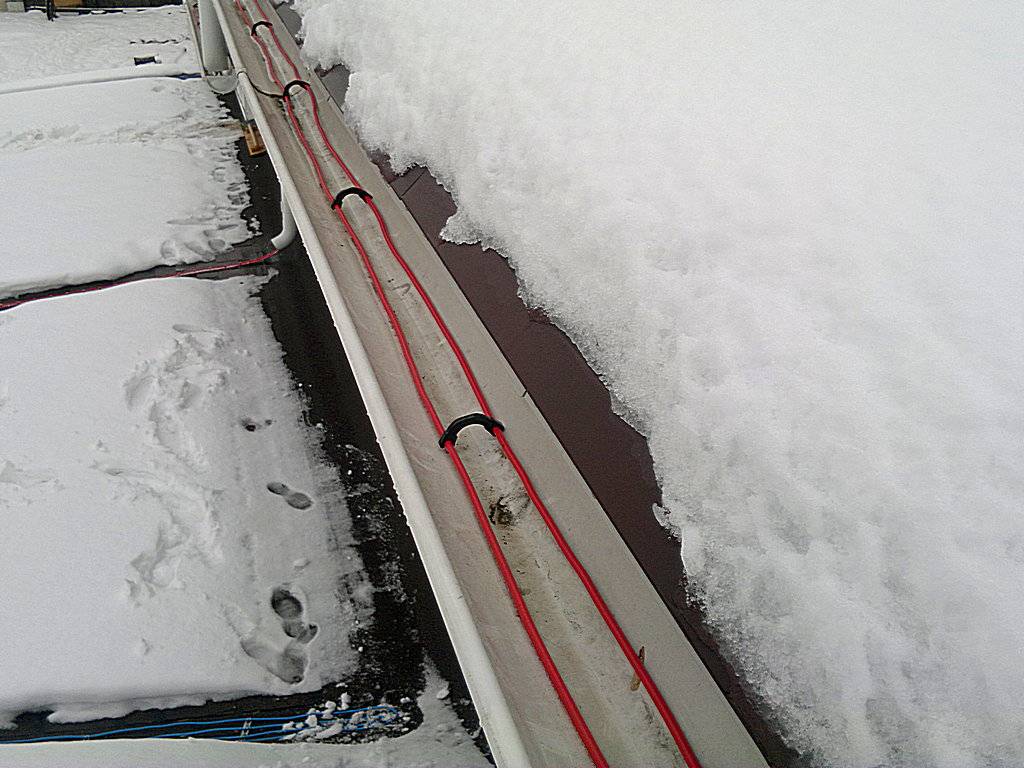

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.
Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.
Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену
Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.
Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.
Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя
Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность
Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.
Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.
На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед
Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.
Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.
В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.
На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева
Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.
Если все в порядке, программируем термостат и запускаем систему в работу.
Проектирование обогревающей системы
Проектирование системы снеготаяния включает в себя выбор мест обогрева, расчёт необходимой мощности кабеля, а также составление чертежей, схем или эскизов. Документация должна содержать данные о типе и количестве нагревателей для каждой зоны, местах установки датчиков и особенностях электрических соединений.
Выбор зон для обогрева
На первом этапе изучают чертежи крыши, при помощи которых определяют количество и тип обогреваемых зон. Специалисты рекомендуют включать в систему снеготаяния следующие места:
Стыки смежных скатов (ендовы). Кабель укладывают в виде длинной петли, которой покрывают от 1/3 до 2/3 высоты разжелобка в его нижней части. Ширина изгиба зависит от удельной мощности кабеля и составляет от 10 до 40 см.
Карнизы крыш с пологими скатами. Если кровля имеет уклон до 30 градусов, то кабель укладывают зигзагом в нижней части ската, захватывая весь карниз и 30-сантиметровый участок выше проекции стены здания. Если угол кровли составляет менее 12 градусов, то обогревом оборудуют участки, примыкающие к воронкам.
Водосточные трубы. Нагреватель укладывают в стояк, сооружая петлю, которую крепят к его стенкам. При стоке в ливнёвку петлю делают более длинной с учётом глубины промерзания грунта.
- Воронки. На плоских участках кровли кабель монтируют так, чтобы он охватывал зону шириной до 0.5 м и заводят его в водораспределитель ниже уровня чердачного перекрытия. Для воронок, которым оборудуют стояки, дополнительный обогрев не требуется, поскольку будет достаточно обогрева жёлоба.
Для обогрева примыканий и парапетов будет достаточно одной секции кабеля, проложенной вдоль конструкции.
- Лотки и желоба требуют укладки двух параллельных линий по нижней части водораспределительных элементов.
- Водомёты плоской кровли. Нагреватель монтируют по дну и в радиусе до 0,5 м от их входного проёма.
Кроме того, греющий кабель укладывают по периметру мансардных окон, в метровой зоне вокруг водосборников, а также на пути оттока воды. Чтобы обеспечить работоспособность ливневой канализации, необходимо продумать обогрев магистрали вплоть до сточного коллектора.
Обогревом оборудуют не только кровлю и водостоки, но места стоков, а также элементы дренажной системы
Не требуют установки нагревателей скаты крыш с уклоном более 45 градусов, поскольку снег сходит с их поверхности естественным способом. Тем не менее для обеспечения работоспособности водосточной системы все её элементы следует оснастить греющим кабелем согласно изложенным выше правилам.
Расчёт необходимой мощности
Расчёт мощности обогревающего кабеля проводят исходя из площади отдельных зон, нуждающихся в монтаже системы снеготаяния. Для вычисления этого значения руководствуются данными, полученными на практике:
- в водосточные трубы диаметром менее 100 мм — 28 Вт/м. То же самое для оборудования лотков шириной до 100 мм;
- в водосточные трубы диаметром более 100 мм — 36 Вт/м. Такое же значение для укладки в лотки шириной более 100 мм;
- в ендовы — от 250 до 300 Вт/кв. м (рекомендуется укладка до 2/3 высоты в нижней части стыка);
- вдоль желобов — от 200 до 300 Вт/ кв. м;
- на капельниках и вдоль карнизов — от 180 до 250 Вт/кв. м.
На плоских поверхностях предусматривают монтаж кабеля зигзагом, не превышая радиус изгиба, рекомендуемый изготовителем. По схеме укладки определяют длину кабеля и, основываясь на полученных данных, вычисляют суммарную мощность системы снеготаяния.
Перед установкой нужен подробный чертёж с указанием мест обогрева и способа прокладки греющего кабеля
Установка коммутирующих устройств
Для контроля и управления системой обогрева крыш и водостоков используют унифицированные модули, конструкцией которых предусматривается подключение питающего провода, нагревателей, а также датчиков температуры и влажности. Блок управления монтируют в удобном для контроля и управления месте. Сигнальные сенсоры устанавливают с учётом необходимости их осмотра и обслуживания.
Контроль и управление системой «антилёд» осуществляется при помощи разнообразных датчиков, подключённых к электронному термостату или метеостанции
Варианты для разных конструкций
Архитектура современных домов может быть очень замысловатой. Встречаются не только здания с необычными фасадами и планировкой, но и крыши нестандартной формы. Среди возможных вариантов – плоская, односкатная, двускатная, щипцовая, многощипцовая, вальмовая, шатровая, мансардная, купольная, сферическая, фигурная. Встречаются даже вогнутые кровли.
Играет роль и другая классификация: холодные, теплые и горячие крыши.
В качестве жилых помещений обычно используются мансарды под высокими двускатными крышами и кровлями мансардного типа. Минимальный уклон встречается только у плоских крыш. Снег на них тает очень активно, даже если на улице -10 и ниже. Водяной контур для мансардных крыш неэффективен. В качестве антиобледенительной системы лучше использовать саморегулирующийся кабель с мощностью выше 20 Кв/м. Альтернативный вариант – отделка кровли изнутри рулонной ИК-плёнкой. Это одновременно поможет сохранить тепло внутри жилого помещения в мансарде.
Обогрев плоской крыши самый сложный. Помимо того, что снег с ровной поверхности никуда не скатывается и активно тает, некуда сливаться и образующейся жидкости. При минимальном уклоне она просто остается лужей на поверхности кровли, поэтому необходимо обустройство сливных воронок. Воронки тоже нуждаются в обогреве. Система водоотвода может быть двух типов: традиционная с использованием сливных отверстий и гравитационно-вакуумная.
В первом случае вода уходит в сливные отверстия самостоятельно, это происходит медленно и требует хоть какого-то уклона крыши. Во втором жидкость буквально всасывается в сливную систему за счет наличия сифонов.
Для плоской крыши подойдёт ИК-обогрев и комбинированная система. Плёнкой оборачиваются участки труб сливной системы, чтобы не промерзали, а кабель монтируется по поверхности кровли в нескольких местах. Или же трубы и кровля с нижней стороны оборудуются ИК-плёнкой. Мощность системы нужна максимальная.
Основные принципы действия системы обогрева кровли
Состав саморегулирующегося кабеля.
Обогрев включает в себя технологию особого размещения специального термокабеля на кровле и в водосливах и подключение его к контроллерам управления. Термокабели используют двух типов. Принцип действия их различен. Первый тип — это резистивный кабель. Он представляет из себя проводник электрического тока, покрытый специальным составом. Проводник при прохождении тока нагревается за счет рассчитанного сопротивления. Выделение тепла резистивным кабелем будет одинаковым по всей длине смонтированной системы обогрева. Второй тип — это саморегулирующийся кабель. Глобальное отличие от резистивного состоит в том,
что такой кабель способен изменять свое сопротивление в зависимости от температуры на разных местах кровли.
Иными словами, саморегулирующийся кабель выделяет больше тепла при нахождении в более холодных местах, таких как участок крыши, заметенный снегом, наветренная сторона, обильное скопление подтаявшего льда. Такой подход, в конечном счете, приводит и к экономии электроэнергии, и повышению КПД смонтированной системы обогрева кровли и водостоков.

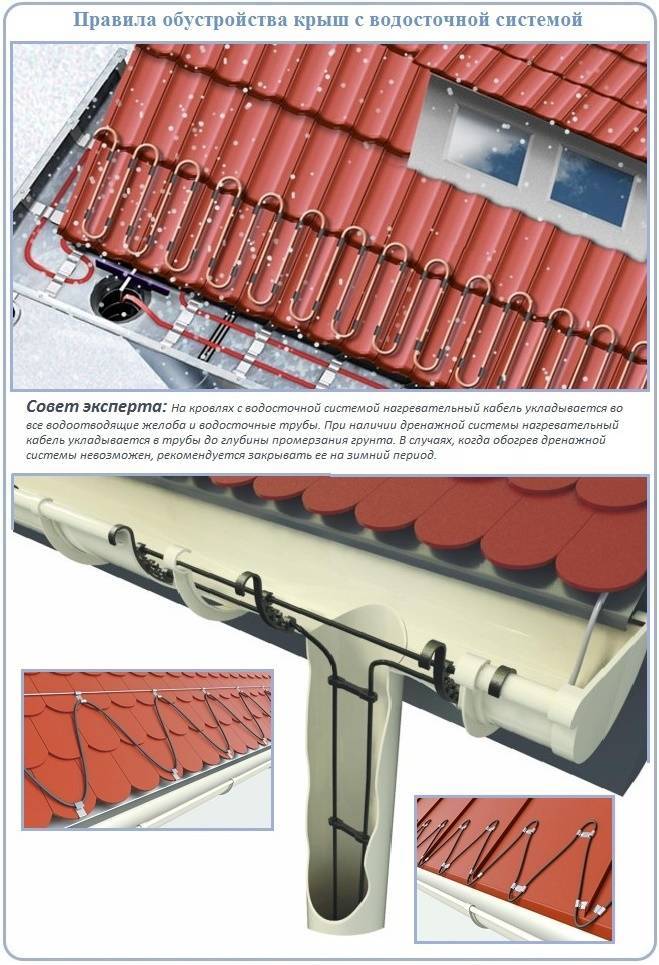

Схема укладки обогревающего кабеля.
Существуют определенные технологические условия и нормы для монтажа нагревательных кабелей на кровле и в водостоках. Монтаж кабеля должен находиться в местах, где наибольший контакт с ледяными и снежными массами, чтобы проводить максимальный обогрев. Этим достигается наибольший КПД. Для этого необходимо рассчитать места кровли, где происходят наибольшие накопления льда и снега. Как часто бывает на практике, монтаж система обогрева производят по периметру крыши, захватывая при этом такие места, как сочленения водосливных линий, места входа водосточных желобов в водосточную трубу. В сложных геометрических конструкциях кровли линии обогрева устанавливают не только по периметру, но и в пересечении плоскостей скатов кровли и в так называемых ендовах.
Недостатки и преимущества систем обогрева
Система подогрева различных элементов кровли показала своё преимущество по отношению к любым другим схемам защиты крыш. В экстремальных зимних условиях, низких температурах и парниковом эффекте городов при правильной эксплуатации ей трудно найти замену. Она позволяет при относительно невысоких ценах на монтаж и эксплуатацию:
- значительно увеличивать срок эксплуатации кровли без дополнительного ремонта;
- избегать снежных обвалов и падения сосулек.
К сожалению, как и любое техническое решение, требует определённой квалификации при её эксплуатации:
- необходимо регулярно кровлю и все элементы ливневых стоков очищать от грязи, особенно это касается осеннего листопада;
- регулярная профилактика всех элементов электроподогрева;
- соблюдения мер электробезопасности.
Формат статьи не позволяет описать все преимущества и недостатки обогревающей системы. Тем более не ставится целью дать технические решения по монтажу. При желании установить систему подогрева кровли следует использовать специализированную техническую литературу или обращаться в проектные организации
При выборе используемого кабеля, прокладке контуров и особенно использовании метеостанции важно все правильно рассчитать. Только в этом случае система будет эффективно работать
Обогрев ливнестоков
Глобальное потепление постепенно приводит к изменению климата на всей Земле. Современные зимы, особенно на западной территории России, характеризуются частой сменой оттепелей и сильных морозов. Нередко разница между дневной и ночной температурой может быть 10 и даже 15 градусов. Результатом таких экстремальных перепадов температуры является образование на различных элементах кровли и ливневых стоках наледи и ледяных пробок. Нестабильные зимы, сопровождающиеся кратковременными, но частыми периодами тепла приводят к накоплению большого количества льда. Это становится причиной образования сосулек самых разных размеров, которые увеличивают риск несчастных случаев. Кроме того в более продолжительный период потепления или весной самая идеальная система ливнестока не может эффективно функционировать. Большое количество льда затрудняет свободное прохождение талой воды по ливнестоку и приводит к механическому разрушению кровельного покрытия, водосточных желобов и труб, карнизов и даже внешней отделки фасадов
Поэтому важно как на промышленных, так и на жилых постройках заблаговременно обустроить надежный обогрев ливнестоков
Состав системы антиобледенения
Эта система состоит из следующих компонентов:
- Греющий кабель. Похож на обычный токопроводящий кабель, только в составе имеется жила из материала с высоким электрическим сопротивлением. При пропускании через неё электротока энергия последнего превращается в тепло.
- Муфты для греющего кабеля: соединительные и концевые (заглушки).
- Крепёжные элементы.
- Метеостанция. Так называется набор датчиков — температуры и влажности — позволяющих автоматизировать работу системы. Есть модели, в которых для регистрации таяния и осадков применены отдельные датчики. Не оборудованную метеостанцией систему антиобледенения включать и выключать приходится вручную: при наличии осадков — включаем, при отсутствии таковых — выключаем. Это, во-первых, усложняет жизнь пользователю, а во-вторых, приводит к перерасходу электроэнергии.
Метеостанция управляет работой системы антиобледенения кровли в автоматическом режиме
- Распределительная система: включает в себя кабели — силовой (для подключения греющего кабеля к электросети) и сигнальный (подключение датчиков к терморегулятору), а также монтажные коробки.
- Щит управления.
В состав щита входят несколько устройств:
- выключатель автоматический (ВА): если система 3-фазная, то по одному на каждую фазу;
- контактор 4-полюсный или магнитный пускатель;
- устройство защитного отключения (УЗО), срабатывающее при утечках тока от 30 мА;
- лампа сигнальная;
- ВА для цепи управления терморегулятора;
- терморегулятор: подаёт питание на греющий кабель при определённой температуре, обычно от -8 до +3 oC.
Распространенные ошибки при установке
Есть ряд ошибок при монтаже обогреваемых водостоков, которые встречаются чаще всего.
Ошибка в проекте. Это самые распространенные ошибки. Именно здесь случаются игнорирования особенности конкретных кровельных покрытий
Проектируя, мастера не обращают внимание на холодный край, теплый участок, зону водосброса и так далее. Таким образом, некоторые части ската остаются подвержены наледи.
Крепеж системы
Основные ошибки в этом сегменте: провисание кабеля на монтажной ленте, проделанные отверстия в кровельном покрытии, применение ленты, предназначенной для установки теплых полов.
Использование в качестве крепежа пластиковых хомутов. Когда на них будет оказывать воздействие ультрафиолет, пластик станет хрупким и стремительно разрушится (примерно за год-пару лет).
Кабель, подвешенный в водостоке, без дополнительного крепления к тросу будет оборван. К чему приведет тяжесть льда и температурные расширения.
Установка силового кабеля, который не предназначен для монтажа на крыше. В итоге возникнет пробой изоляции.
Монтаж греющей установки в том месте, где в нем нет необходимости. Таким образом, работать устройство будет вхолостую, а хозяин зря платить за электроэнергию.
Необходимость применения подогрева кровли
Снег, как известно, не только «кружится, летает и тает», но ещё и создаёт массу проблем:
- Своим весом он может повредить кровлю либо водосточную систему вплоть до образования протечек.
- Преодолев критическую массу, снежный сугроб может соскользнуть со ската крыши и обрушиться вниз, травмируя находящихся у дома людей или животных.
- Мягкий и рыхлый снег очень легко превращается в твёрдый опасный лёд: днём под лучами солнца происходит таяние, а ночью образовавшаяся при этом вода замерзает. Лёд не только перекрывает водосточную систему и создаёт своим весом опасность её обрушения, но ещё и в виде сосулек угрожает жизни прохожих.
Заметим, что таяние снега может наблюдаться и в мороз, если крыша плохо утеплена («тёплая кровля»). На этот раз причиной таяния становится тепло внутреннего пространства дома. Стекая на более холодные карниз и водосток, талая вода замерзает, образуя наледи и сосульки.
Такие «украшения» превращают крышу дома в источние опасности для окружающих
Игнорировать проблему льда и снега на крыше нельзя. Но вместо того чтобы удалять их механическим способом, можно применить более простое и современное решение: закрепить на кровле и водостоке нагреватели. Это и есть суть системы антиобледенения.
Правила установки водостоков
Сводятся к следующему:
- Вешать желоба нужно под небольшим углом от 3 до 7 градусов, тогда вода будет сходить самотеком.
- При крепеже с одной стороны ската ближе к карнизной части крыши ставится кронштейн, а другой стороны фиксация делается ниже, чтобы образовался уклон. Между эти кронштейнами натягивают нить и через каждые 50 см монтируют вспомогательные кронштейны.
- Укладывать желоба нужно внахлест, чтобы сверху края нижнего лотка шел край верхнего. Это позволит избежать протечек. Для надежности все стыки проходят силиконовым герметиком.
- Согласно нормам повесить вертикальные водостоки на расстоянии 12 м друг от друга. Если длина фасада от 12 до 24 м, то придется крепить 2 стояка.
- Крепеж труб к стене дома выполняется на хомуты с саморезами через пластмассовые дюбели. Шаг крепежа для невысоких построек – 1,8 м, для многоэтажных сокращается до 1,5 м. Соблюдение вертикали проверяют отвесом.
- Трубы с лотками соединяют воронками. Внизу стояка нужно делать слив под 45 градусов. Расстояние от слива до грунта, отмостки дома составляет не менее 25 см.
Как смонтировать систему?

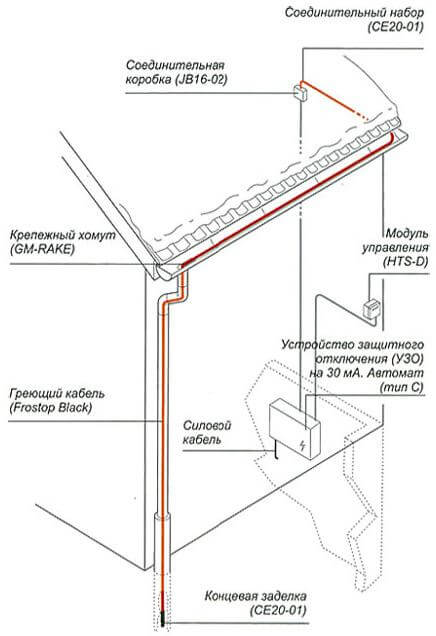

Чтобы во всеоружии приступать к монтажу системы рассмотрим наглядно пример схемы обогрева кровли и водостоков и будем придерживаться определенной последовательности.
Вначале выбираем место установки системы автоматики и управления внутри помещения. Зачастую основной контроллер и аппараты защиты необходимо расположить около электрического распред-щитка. Делается это для удобства монтажа, и позволяет сократить длину кабельно-проводниковых трасс и повысить надежность работы схемы. Подключить контроллер не составит особого труда, так как все его выводы и клеммы подписаны и промаркированы. Человек знакомый с основами электрической разводки и умеющий обращаться с инструментом, быстро сориентируется и выполнит такую работу своими руками.
Монтаж греющего проводника в водостоках нужно рассматривать исходя из того, что он разделен на четыре составляющие части (желоб, сточная труба, воронка и водоприемник), каждую из которых необходимо подогреть. Для начала необходимо подать в водосточную трубу петлю провода и прикрутить ее в водоприемнике с помощью стальных зажимов. Затем крепим кабель в нижней части сточной трубы как можно выше, располагая его на расстоянии 5 см друг от друга в части трубы, находящейся ближе к дому (по ней обычно и стекает талая вода). Таким же образом крепим проводник и вверху возле нижней части воронки
Важно, если труба состоит из нескольких разборных частей, то в каждой из них нужно организовать промежуточное крепление системы обогрева. В воронке кабель укладывается в форме кольца и прикручивается зажимами в таком положении
Переходим к желобу. В нем провода нужно расположить на боковых противоположных поверхностях. Далее, концы подключаются в распределительной коммутационной коробке к клеммам.
Совет! Саморегулирующий проводник необязательно укладывать петлей. Подойдет монтаж в одну жилу, конец которой изолируется специальной заглушкой.
В качестве примера инсталляции греющего элемента возьмем плоскую кровлю. Кабель укладывается в нижней части по периметру черты стекания воды и закладывается во внутренней воронке водостока на расстояние от 400 мм, если сточная труба располагается в здании. Если же труба смонтирована снаружи, то применяют схему «капающей петли». В местах соприкасания парапета и кровли уложенный проводник должен иметь мощность около 60-70 Вт/м 2. Также необходимо, чтобы вокруг обогреваемой воронки на расстоянии 2 м был уложен провод как показано на рисунке ниже:
Последовательность разделки греющего провода показана фото:
В завершение, когда предыдущие этапы окончены, система управления обогревом водостоков и кровли соединяется с греющими элементами с помощью силовых кабелей посредством переходных распределительных коробок. Также, подключаются все необходимые датчики и аппаратура защиты.
Наглядно увидеть процесс монтажа системы антиобледенения вы можете на видео:
Вот и все, что хотелось рассказать вам о том, как сделать обогрев кровли и водостоков своими руками. Надеемся, предоставленная инструкция была для вас полезной и интересной!
