Как подвести СИП провод на дом: Как правильно сделать по стене и к дому – Обзор

Техника безопасности

Нельзя проводить любые электромонтажные работы:

• при повышенной влажности, в тумане или во время дождя;
• в темное время суток;
• в одежде с короткими или засученными рукавами;
• с использованием соединения «орех» при подключении на фасаде;
• если на опоре обнаружены любые повреждения ВЛИ.

Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750. В любом случае натягивать провода, стоя на лестнице, категорически запрещено

В любом случае натягивать провода, стоя на лестнице, категорически запрещено.

Для монтажа потребуется:

• отключить все питающие автоматы, чтобы СИП находился без нагрузки;
• спецодежда с термозащитой;
• технологические карты (все работы ведутся только по этим документам);
• регламентированные технологическими картами средства защиты;
• изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.

Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.

Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.

СИП натягивается между двумя криками на фасаде и опоре, а фиксация происходит анкерными натяжными болтами

Важно, чтобы крепеж был проведен правильно

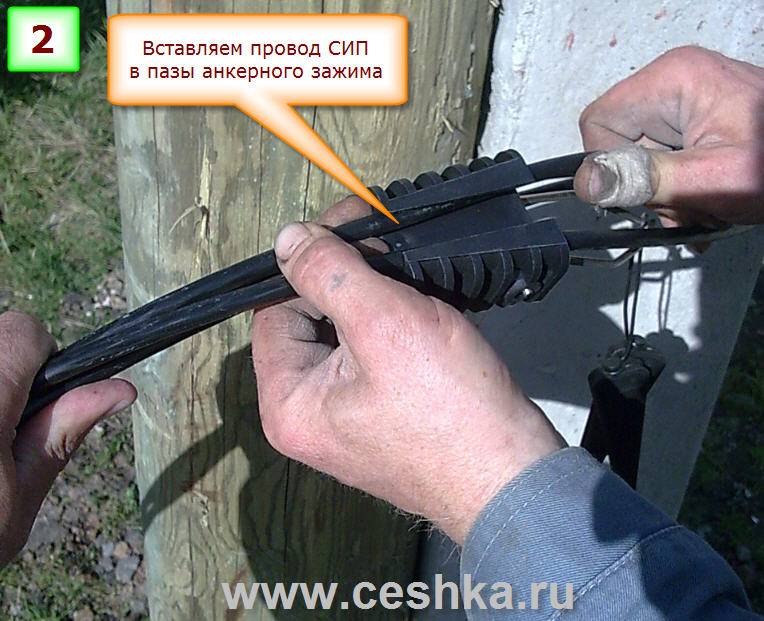

Сначала электрик поднимается вверх по столбу и с помощью скреп и бандажной ленты монтирует крюк. При креплении провода на деревянном столбе необходим сквозной крюк, который устанавливается без бандажной ленты. Теперь провод крепят в анкерном зажиме, который фиксируется с помощью кронштейна. Нужно оставить примерно полметра провода, чтобы подключать СИП было удобнее.

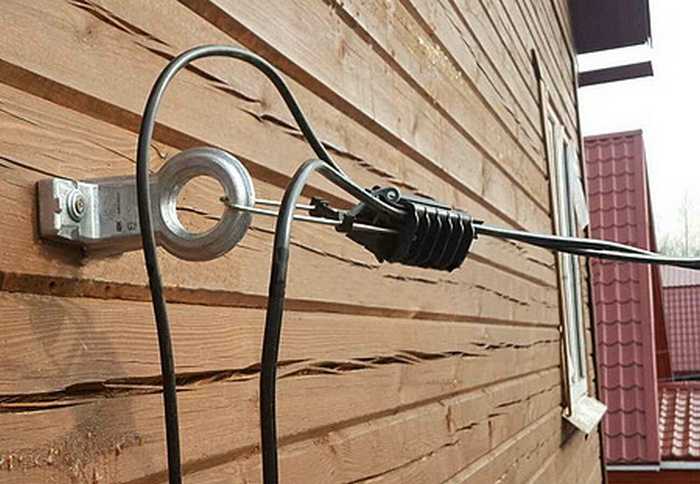

Теперь второй электрик проводит работы на фасаде. Он натягивает провод и определяет удобное место для зажима на конце кабеля. СИП ставят в зажим и крепят на анкере. Далее провод протягивают по фасаду до места ввода.

СИП в деревянном доме

В деревянных частных домах особенно велика опасность возгорания, поэтому с подключением СИП необходимо быть предельно осторожным. Скорее всего, проектная организация предложит перейти в доме с кабеля СИП на кабель с медными жилами, например, ВВГнг. Пожаростойкая изоляция поможет предотвратить возгорание. Для полной безопасности кабель помещают в гофрированную трубу, а в местах, где провод проходит через стены, устанавливают металлические втулки.

Таким способом кабель можно защитить от усадки дома, а также от грызунов. Металлические втулки при возгорании не дадут огню перекинуться на стоящее неподалеку дерево или какие-либо постройки.

Скрытую проводку в деревянном доме лучше не делать из соображений безопасности. Если вы все-таки выбираете этот вариант, кабель необходимо поместить в стальную трубу, которая локализует огонь при возгорании.

Еще один вариант — проложить кабель по штукатурному намету (толщина штукатурки при этом должна составлять 10 мм или более). Но этот способ мастера не рекомендуют, так как в штукатурке со временем могут появиться трещины, в результате чего безопасность дома и его жильцов окажется под угрозой.

СИП можно подключить своими силами, если только вы хорошо разбираетесь в электрических работах. В противном случае это небезопасно. Если вы не уверены, что самостоятельно справитесь с процедурой, в которой много деталей и сложностей, обратитесь к профессионалу.

https://youtube.com/watch?v=WYewXQ238NQ

СИП в деревянном доме

В деревянных частных домах особенно велика опасность возгорания, поэтому с подключением СИП необходимо быть предельно осторожным. Скорее всего, проектная организация предложит перейти в доме с кабеля СИП на кабель с медными жилами, например, ВВГнг. Пожаростойкая изоляция поможет предотвратить возгорание. Для полной безопасности кабель помещают в гофрированную трубу, а в местах, где провод проходит через стены, устанавливают металлические втулки.

Таким способом кабель можно защитить от усадки дома, а также от грызунов. Металлические втулки при возгорании не дадут огню перекинуться на стоящее неподалеку дерево или какие-либо постройки.

Скрытую проводку в деревянном доме лучше не делать из соображений безопасности. Если вы все-таки выбираете этот вариант, кабель необходимо поместить в стальную трубу, которая локализует огонь при возгорании.

Еще один вариант — проложить кабель по штукатурному намету (толщина штукатурки при этом должна составлять 10 мм или более). Но этот способ мастера не рекомендуют, так как в штукатурке со временем могут появиться трещины, в результате чего безопасность дома и его жильцов окажется под угрозой.

СИП можно подключить своими силами, если только вы хорошо разбираетесь в электрических работах. В противном случае это небезопасно. Если вы не уверены, что самостоятельно справитесь с процедурой, в которой много деталей и сложностей, обратитесь к профессионалу.

Описание и расшифровка маркировки

Система лишена таких недостатков, каждая жила покрыта изоляцией, они соединены вместе в одну конструкцию.

Укладка такого кабеля не требует специальных столбов с изоляторами, опоры можно ставить на большем расстоянии, нет такого понятия, как нахлест проводов во время ветра. Применяют его в сетях до 35 тысяч Вольт для электрификации жилых домов, уличного освещения и прочих нужд.

Как расшифровать маркировку

Первым делом нужно отметить, что расшифровка маркировки СИП выглядит следующим образом:

• С — самонесущий;
• И — изолированный;
• П — провод.

Приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С).

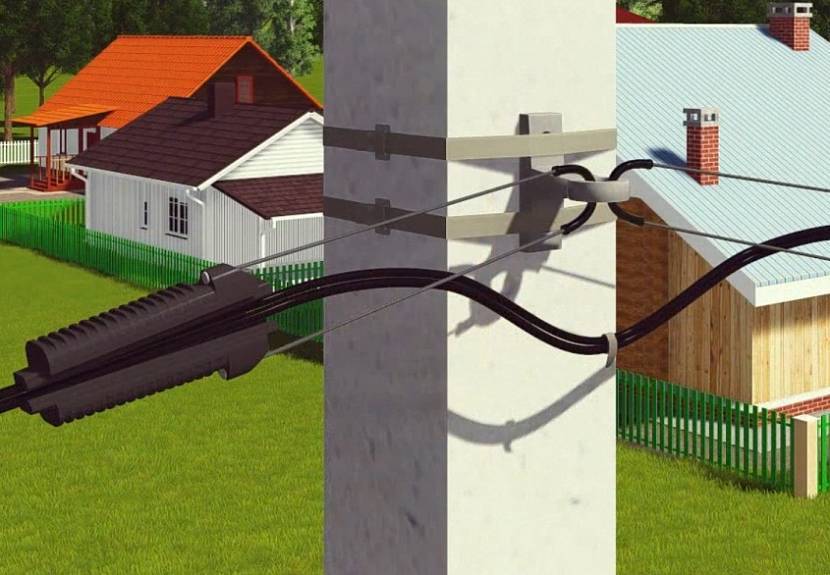

Установка самонесущего изолированого кабеля на опоры.

Наземный способ от столба

Данный способ предполагает подсоединение внутренних проводников жилого помещения к близлежащей опоре, которая должна находиться на расстоянии не более 25 м от объекта. В противном случае потребуется установка дополнительной опоры (столба) в 10-ти метрах от объекта. Высота пролета подходящего питающего провода должна составлять более 6 м.

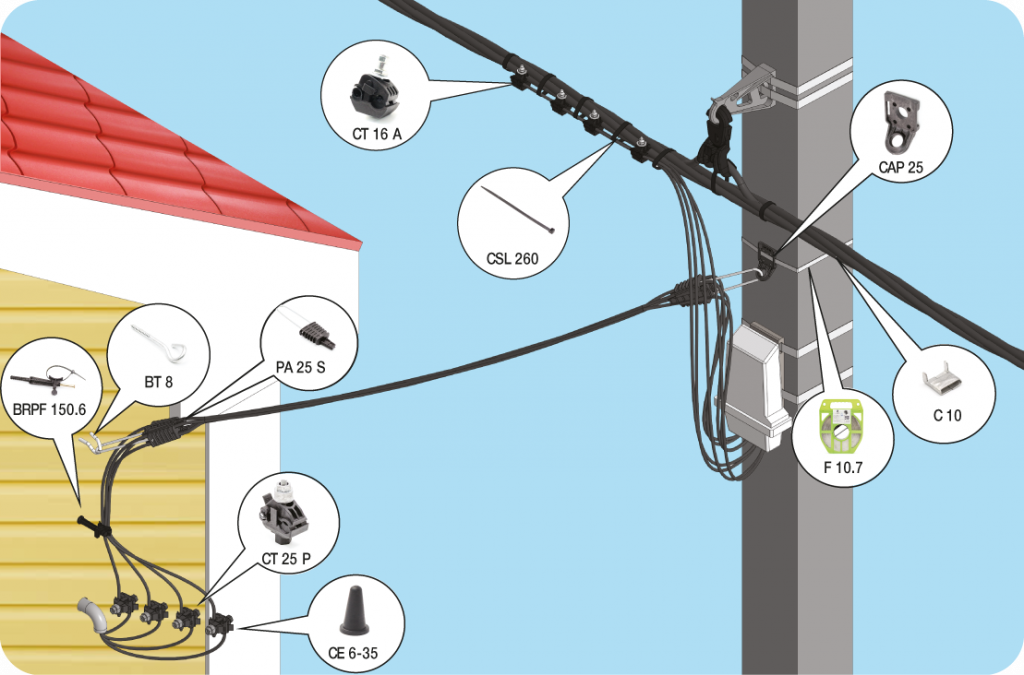

Схема проводки до частного дома

Перед тем как провести присоединение изолированных проводов СИП вручную при помощи зажимов, необходимо провести проводку по стенам и фасаду здания или жилого помещения. Для жесткой фиксации применяются анкерные зажимы, представляющие собой петлю с кронштейном (на стенах монтируются с помощью дюбелей). Минимальное расстояние между поверхностью земли и анкерными зажимами составляет 2,75 м.

Подключение СИП к дому

После этого идет ввод проводника в здание или жилое помещение. При расположении электрического щита снаружи провод СИП подключается непосредственно к нему. Для соединения внешнего щита с внутренней проводкой используется кабель ВВГнг. Если щит находится внутри здания, изолированный провод необходимо провести через стену, прежде установив специальную металлическую гильзу. Однако рекомендуется перенос щита на внешнюю сторону здания и также использовать кабель BВГнг для ввода внутрь. Завершающим этапом является присоединение ввода к магистральной линии на опоре. Ручное присоединение включает в себя установку анкерных кронштейнов, закрепление к ним проводов, натягивание провода с помощью роликовой арматуры, фиксацию конца проводника зажимом с последующей насадкой на кронштейн.

Подключение СИП кабеля к магистрали

Что такое кабель СИП

Самонесущий изолированный провод предназначен для организации воздушных линий электропередач или создания осветительных сетей. В зависимости от сечения и изолятора кабель рассчитан на напряжение от 600 В до 35 кВ. Продукция была разработана в 60-е гг. прошлого столетия в Финляндии как альтернатива классическим линиям с подвесом на стальном тросе.

Изолятор изготовлен из сшитого полиэтилена, стойкого к перепадам температуры и ультрафиолетовому свету (нулевая или несущая жила может не оснащаться защитным покрытием).

Разновидности и различия

В соответствии со стандартом ГОСТ 31946-2012, в России выпускается несколько разновидностей кабелей (все оснащены алюминиевыми жилами):

• СИП-1, рассчитанный на напряжение до 380 В и не имеющей изолятора на несущем сердечнике;
• СИП-2, используемый в линиях напряжением до 380 В и оснащенный защитным слоем на несущей жиле;
• СИП-3, рассчитанный на до 20 или 32 кВ (в зависимости от толщины изолятора – 2,3 и 3,5 мм соответственно);
• СИП-4, не имеющий нулевого несущего сердечника и состоящий из 2 или 4 жил (существуют модификации с дополнительными проводами для организации освещения);
• СИП-5, отличающийся от СИП-4 изолятором из светостабилизированного полиэтилена.

Чтение маркировок

Обозначение СИП расшифровывается как «самонесущий изолированный провод», цифра указывает тип кабеля. Встречаются модификации с литерами для маркировки особых характеристик (например, буква «г» используется для герметизированной модели кабеля, а «н» применяется для продукции с изолятором, не поддерживающим горение). Стандартная изоляция выдерживает длительный нагрев до +90°С. Существует модификация с маркировкой «т», защитный слой не разрушается при +120°С.

Плюсы и минусы

Основные преимущества несущего кабеля:

• наличие изоляции предотвращает короткие замыкания при падении посторонних предметов (например, обломившихся веток деревьев);
• несущая жила повышает стойкость линии к обрывам;
• уменьшаются габариты воздушной линии и сокращается расстояние от столба до стены здания;
• защита магистрали от кражи электроэнергии обеспечивается путем заброса дополнительных кабелей;
• срок эксплуатации длительный (не менее 40 лет);
• гладкая поверхность защищает магистраль от налипания мокрого снега;
• возможно проведение части монтажных работ без отключения напряжения.

Недостатки продукции, отмечаемые монтажными бригадами:

• необходимость в обучении персонала навыкам работы с кабелями серии СИП;
• повышенная стоимость (по сравнению с продукцией, имеющей оголенные жилы);
• риск повреждения изолятора при длительном контакте о посторонние предметы;
• повышенный удельный вес из-за использования несущей жилы и толстого изолятора;
• горючесть защитного слоя, ограничивающая применение продукции внутри помещений.

Какой подходит для подключения к дому

Для подключения к жилому дому или даче с мощностью нагрузки до 3–4 кВт подходит 2-жильный кабель СИП-4 с сечением 16 мм². Если в здании имеются котлы отопления или бытовая техника с повышенным потреблением энергии, то следует использовать 4-жильный провод, рассчитанный на напряжение 380 В.

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

{SOURCE}

Подключение частных домов проводом СИП

Ввод электричества в дом проводом СИП хоть и решает массу проблем, но не снимает обязательства по выполнению требований ПУЭ к вводу электричества в дом. А они для провода СИП не имеют отдельных указаний.

Одним из главных требований, которые определяет п.2.1.79 ПУЭ, является высота ввода. Она должна быть не меньше 2,75 метров. При этом до спусков крыши или других выступающих частей дома должно быть расстояние не меньше 20 см.

• Также п.2.1.75 ПУЭ нормирует расстояния до проводов от окон и балконов. Над окном это расстояние должно быть не менее 50 см, под окном 1 метр, а по вертикальной плоскости не ближе чем в 75 см. При этом расстояние до балкона со всех сторон должно быть не меньше 1 метра.
• Выбрав место для крепления проводов, можно приступать непосредственно к монтажу. Инструкция по креплению провода СИП рекомендует применять специальную арматуру. В их число входят специальные анкерные кронштейны, которые крепятся к стене при помощи дюбель-гвоздей. К этому кронштейну крепится анкерный зажим, который удерживает провода при помощи внутренних клиньев.

• Закрепив провод между столбом и домом, можно приступать непосредственно к вводу в дом. Здесь может быть несколько возможных вариантов. Если вводной автомат и счетчик расположены на стене дома, то проводом СИП лучше выполнить подвод электроэнергии только до вводного автомата. Остальную разводку лучше выполнять кабелем.
• Если же вводной автомат и счетчик расположены в распределительной коробке внутри дома, то можно выполнить либо подключение кабеля к проводу СИП, либо ввод в дом электричества проводом СИП. В любом случае, требования по вводу одинаковы для всех из приведенных вариантов.
• Ввод провода в дом должен осуществляться в металлических коробах, трубах или гибких шлангах. Обычно используют стальную трубу. Согласно п. 2.1.78 ПУЭ, в ней следует предусмотреть отсутствие возможности скапливания и попадания влаги.

Как подключить провод сип от столба к дому

Начало процесса монтажа сипа от столба к дому – это обращение в Энергонадзор, который должен выдать вам ТУ. Самостоятельно вы должны замерять требуемое количество кабеля и приобрсти его с запасом 10% минимум.

Выбор кабеля

Согласно технических условий подключения сип к дому вы закупаете кабель (по указанному номиналу), а к нему: гофрошланг, крепления. Обычно это СИП-4 (самый простой и недорогой), можно купить и более дорогой, с запасом по сечению провод. Для однофазного подключения выбирается 2-жильный кабель, для трехфазного, соответственно, 4-жильный. Сечение по фазе должно быть не менее 16 мм² – меньше нельзя.

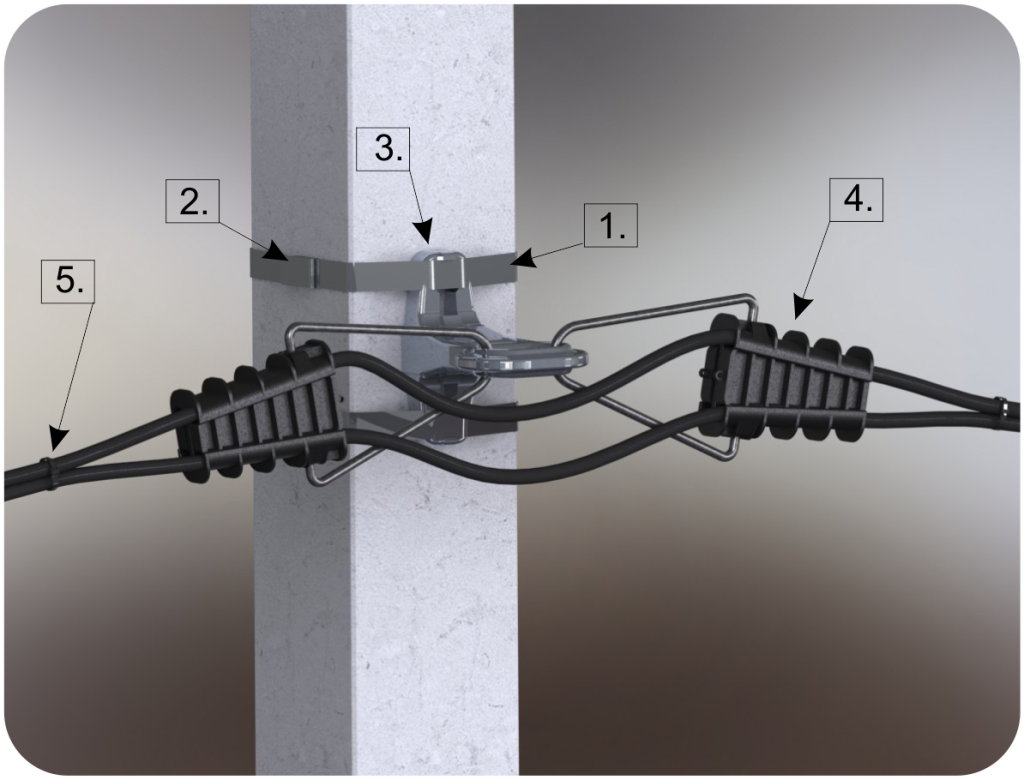

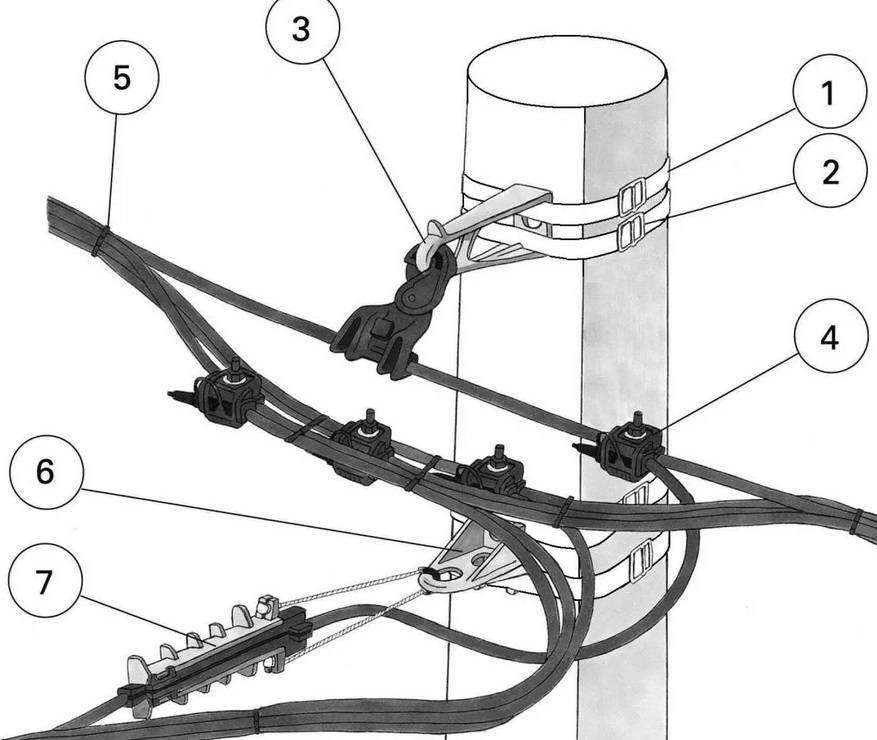

Крепления для СИП

При креплении сип к дому воздушным способом есть одно золотое правило: расстояние кабеля от стены должны быть не меньше 6 см. Для крепления используют специальные крюки (вкручиваются в стену) либо другие конструкции (арматура с загнутым концом, готовые фасадные монтажные элементы). Но главное при монтаже кабеля сип к дому остается одно: дистанция до стены. Оптимальное расстояние между креплениями по стене – 60…70 см. На участке кабеля рядом с первым крюком на стене устанавливается клиновый зажим, который будет поддерживать кабель. Весь кабель вдоль стены необходимо устанавливать в гофрошланге.

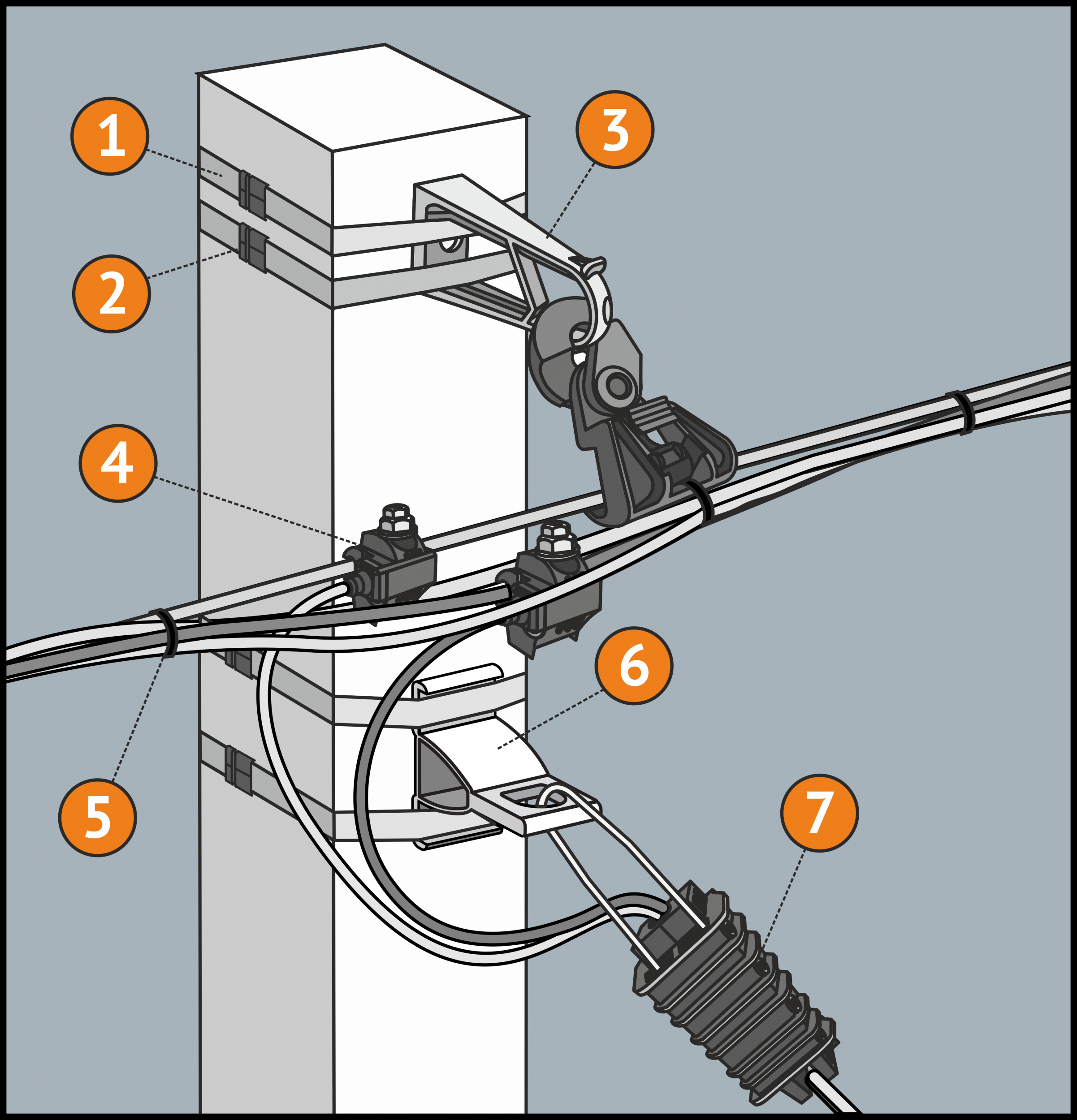

Крепление на столб (не контакты, а именно арматура) могут выполнить как электрики Энергонадзора, так и самостоятельно. В комплект крепления входит крюк для столба, бандажная лента и зажим для нее (фиксирующая скоба).

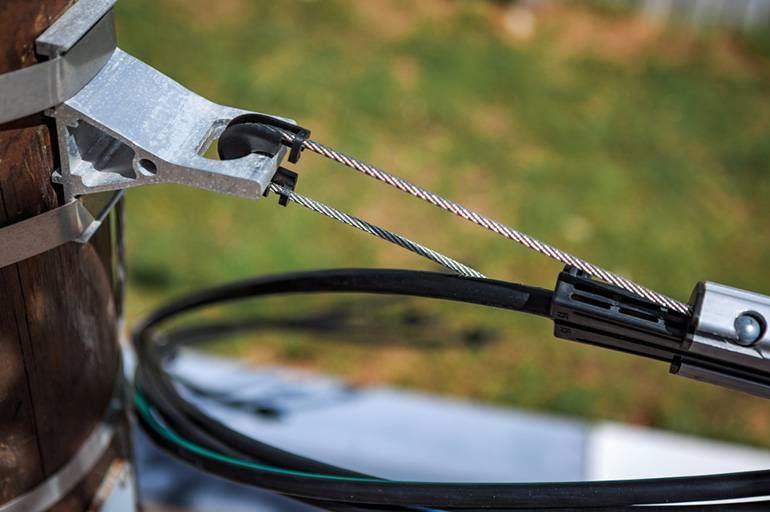

На крюк от столба надевается натяжной зажим (различаются по типу монтируемого кабеля: могут быть на 2 отверстия, а могут – на 4). Провод пропускается в фиксатор с запасом, после чего зажим закручивают. Кабель надежно фиксируется в конструкции, после чего зажим вешают на крюк столба.

Для подключения кабеля электрикам может понадобиться ответвительный прокалывающий зажим. В данном узле могут фиксироваться контакт поводка от магистрали и вашего ввода. Самостоятельно устанавливать его на столбе вы не имеете права.

Установка счетчика

Счетчик может устанавливаться на столбе ввода, на стене дома либо внутри помещения. Главное условие – отсутствие разрыва питающей линии: кабель должен быть цельным, скрутки не допускаются. При установке на улице счетчик должен быть помещен в шкаф, исполнение приборов – влаго- и пылезащищенное.

Лучший вариант установки – в доме либо на стене дома, но только у вас во дворе. Не соглашайтесь на установку на столбе: Энергонадзору так удобней проверять, но тогда прибор подвержен вандализму. Красть его нет смысла, но просто вскрыть шкаф или разбить прибор  всегда найдется желающий. Вы ответственность в таком случае не несете, но определенные неудобства в случае ЧП возникнут.

Подключение к счетчику можно выполнить самостоятельно, а инспектор Энергонадзора обязан проверить его и после опечатать.

Резюме: что вы можете сами, а что нет при вводе электричества в дом проводом сип

Можно:

1. Выполнить крепление провода сип к стене дома.
2. Выполнить установку крепежной арматуры на столбе.
3. Установить шкаф со счетчиком у себя во дворе или доме, осуществить в нем коммутацию.

Запрещено: самостоятельно подключаться к магистральной линии.

Преимущества кабеля СИП

Провод СИП набирает все большую популярность среди специалистов по разным причинам:

• СИП значительно прочнее, если сравнивать с неизолированными проводами. Его гораздо сложнее разорвать, так как кабель состоит из нескольких проводов. При сильном ветре или снегопаде старые провода часто рвутся, вызывая короткое замыкание;
• на СИП в сильные морозы и снегопад не образуется ледяная корка (из-за полиэтиленовой изоляции). Таким образом, можно не сомневаться, что кабель отлично выдержит колебания температур, морозы, осадки и другие атмосферные влияния;
• СИП более безопасен, чем «голые» провода;
• кабель такого типа проще подключить из-за продуманной системы крепежной арматуры и других особенностей конструкции;
• СИП пожаробезопасен;
• кабель надежен и долговечен. Им можно пользоваться более 25 лет.

Разумеется, с таким набором преимуществ СИП будет стоить дороже, чем неизолированные провода, но многие пользователи отдают ему предпочтение из-за возможности бесперебойной работы и безопасности.

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

• СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
• СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
• СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
• СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
• СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Вводной щиток

Теперь осталось собрать вводной щиток, смотрим:

Монтаж счетчика электроэнергии в вводном щитке

Так наш вводной автомат, который защищает вводной кабель находится на фронтоне и чтобы при отличении электричества каждый раз не бегать на второй этаж было принято решение установить ещё один автомат в щитке.

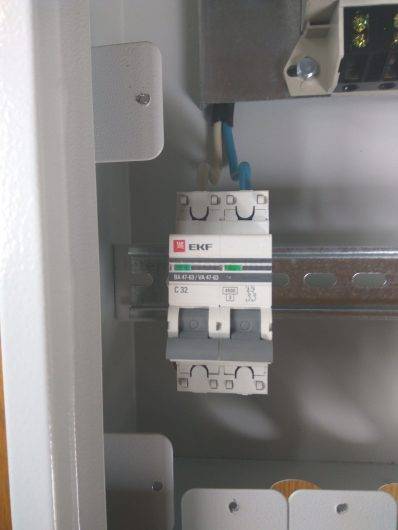

Монтаж вводного автомата на DIN рейку

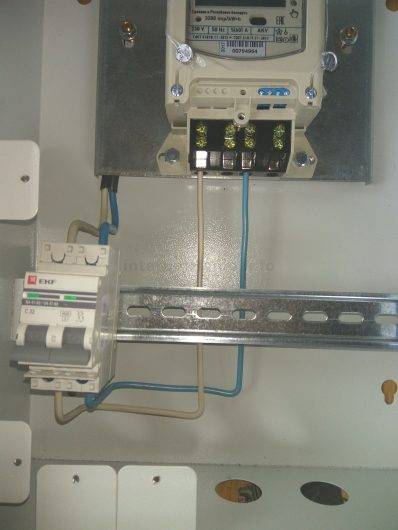

По схеме приведенной выше подключаем счетчик электроэнергии к автоматическому выключателю

Подключение фазы счетчик а к автомату

Подключение нуля счетчик а к автомату

Подключение выхода нуля со счетчика на нулевую шину

На DIN рейку устанавливаем автоматический выключатель для защиты розетки и подключаем выход фазы и счетчика Э нергомера СЕ 102

Подключение выхода фазного провода от счетчика

Теперь все закрываем защитными пластинами из комплекта вводного щитка

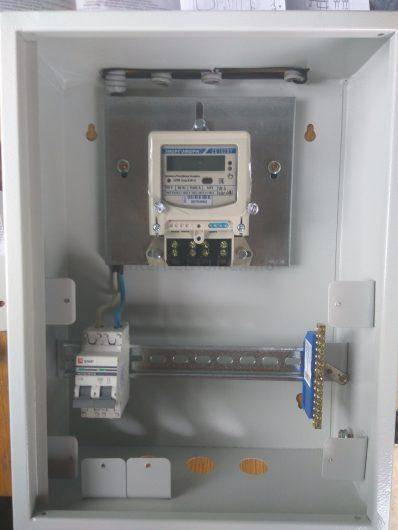

Вводной щиток в сборе

Выберите надежных мастеров без посредников и сэкономьте до 40%!

Соединение СИП со щитком

Еще один вариант крепления – это подсоединение СИП напрямую со щитком. При этом щиток должен находиться на фасаде. Главное, чтобы габариты распредщитка позволяли поместить внутрь толстые провода. Для соединения используются алюмомедные наконечники, которые надеваются на конец СИП, запрессовываются. Перед этим лучше вставить в медную часть провод такого же сечения и уже затем делать прессовку.

Внимание! Необходимо выбирать щитки, имеющие высокую степень защиты от влаги, не менее IP65. Можно использовать вариант с вводом к выключателю нагрузки, который подходит и для медных, и для алюминиевых проводов

Жила просто зачищается и вставляется в модуль выключателя. Для улучшения соединения дополнительно используется смазка суперконт, которая также убирает возможный перегрев. Это связано с тем, что в составе смазки присутствует медь

Можно использовать вариант с вводом к выключателю нагрузки, который подходит и для медных, и для алюминиевых проводов. Жила просто зачищается и вставляется в модуль выключателя. Для улучшения соединения дополнительно используется смазка суперконт, которая также убирает возможный перегрев. Это связано с тем, что в составе смазки присутствует медь.

Для кабеля еще используют переходные контактные клеммы, которые обеспечат оптимальный переход между алюминием и медью и изолируют место контакта.

Размещение СИП внутри щитка

По ГОСТу для соединения следует использовать штифтовые наконечники, состоящие из алюминия или сплава алюминия и меди. СИП провода спрессовываются этими наконечниками. Само подключение возможно только на модульном автоматическом выключателе в литом корпусе.

Использование нестандартных материалов для крепления и установки любого электроснабжающего оборудования значительно повышает безопасность его эксплуатации. Поэтому вся арматура должна быть заводского производства.

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей. Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме. Мы составили такую таблицу, где указано название и мощность потребителя

Электроприбор	Мощность, Вт
LCD телевизор	200
Холодильник	600
Бойлер	2000
Утюг	1500
Электрочайник	1800
Микроволновая печь	1000
Компьютер	500
Освещение	800
Насос скважинный	1000
Кондиционер	400
Всего	9800

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

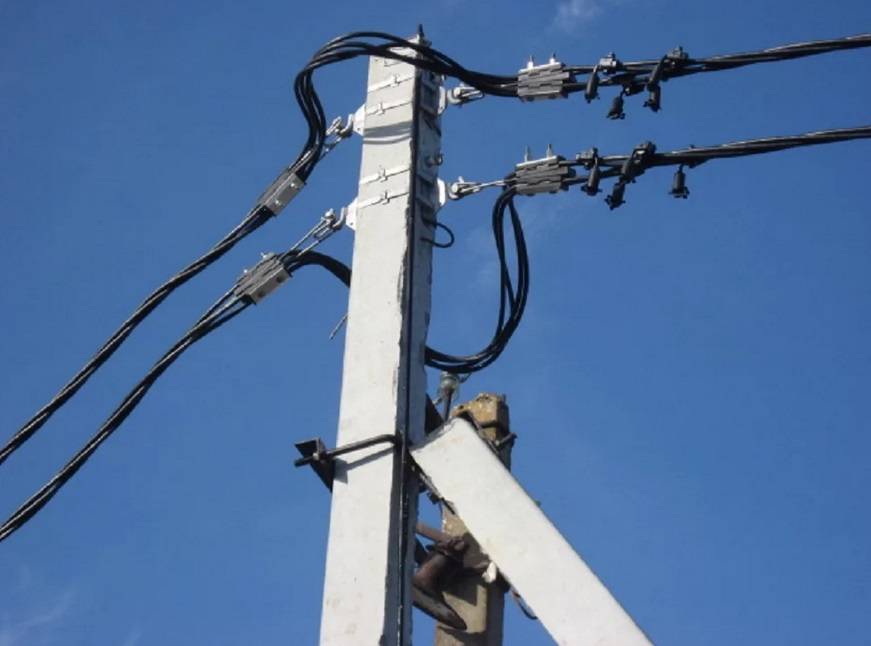

Особенности отведения СИП от ВЛ к дому

Перед тем как оформить электрический ввод кабеля в дом со столба – придется определиться с расстоянием между точками подключения. При показателе меньшем 25 метров провод допускается монтировать без промежуточной опоры.

Если же удаление между ними составляет более, чем 25 метров – обязательна установка дополнительного столба. Он ставится примерно посередине дистанции между опорой ВЛ и домом. Не исключается вариант его размещения непосредственно на дворовых пространствах.

Сам монтаж СИП кабеля от столба к дому можно разбить на следующие этапы:

1. Сначала кабель, намотанный на специальные бабины, раскатывается вручную или с помощью специального механизма.
2. Затем он закрепляется в надежном месте на стенке дома посредством входящего в комплект анкерного зажима.
3. Далее кабель протягивается до ближайшей к дому опоры ВЛ, после чего основательно крепится на ней.

Дополнительная информация: Для подключения ответвления к проводам воздушной линии потребуется получить официальное разрешение от службы «Энергосбыт» и пригласить местного электрика.

Подключение проводится на высоте не менее 2,75 метра от земли в месте подвода провода к зданию. При прокладке его над проезжей частью или пешеходной дорожкой удаление от них по высоте не должно быть менее 6-ти и 3,5 метров соответственно. При монтаже кабеля делается небольшой натяг, не допускающий его сильного провисания на протяжении обустраиваемой трассы.

Как производится ввод электроэнергии в дом по воздуху

Подвод кабеля в дом

Вводить электролинию в жилое здание по воздуху можно двумя способами:

• Через стены. Проводник располагается на стене, фиксируется на ней заизолированным крепежом. Для прокладки внутрь организуется отверстие, через которое проходит металлическая труба с пластиковой гофрой. Зазор заделывается цементом или асбестом.
• Через крышку. Применяется металлическая трубостойка. Проводник размещают так, чтобы расстояние от уровня крыши составляло более 2 м. Конструкцию заземляют.

При прокладке через крышу применяется изгиб трубы вниз, или гусак, в котором керамическими изоляторами крепятся провода для электричества. С целью сокращения длины кабелей проводка выполняется с максимальным приближением к распределительному щиту.

Воздушная технология отличается простотой, поэтому популярна среди домашних мастеров. Минусом способа являются риски повреждения проводов при механических воздействиях.

Ввод электричества в дом проводом СИП

Ввод электричества в деревянный дом проводом СИП имеет преимущества полной безопасности для человека и животных в случае аварий с разрывами воздушной линии и падению проводов на землю. При контактах проводов СИП с ветками деревьев, конструкциями и стеновыми ограждениями построек, птицами утечки тока отсутствуют. Для ввода электричества в деревянный дом проводом СИП потребуются затраты, но в любом случае они несравнимы с ценой электробезопасности дома и его жильцов. Еще несколько преимуществ СИП:

• Срыв провода с крепежного изолятора на одной из опор не приводит к потере работоспособности провода;
• Токонесущие жилы, покрытые изоляцией, коррозии не подвержены;
• Надежная изоляция, высокая технологичность;
• Нормами допускается минимум расстояния до земли несколько меньший по сравнению с неизолированными воздушными линиями;
• Обледенения и налипания мокрого снега провода СИП не боятся;
• Качественный монтаж СИП обеспечит долгую безаварийную эксплуатацию подводки в дом, минимальный срок службы – 25 лет.

Если сравнивать с проводом без изоляции, то СИП охлаждается при перегрузках хуже, поскольку имеет солидную изоляцию, но других конструктивных недостатков провода СИП не имеют. Подбор СИП – дело специалистов, и расчеты выполняются с учетом предназначения воздушной линии, условий работы, места прокладки провода, требуемого числа фаз, суммарной мощности нагрузки и так далее, согласно со всеми требованиями безопасности. Единственное, что можно сказать о сечении жил провода – 16 кв. мм достаточно, чтобы работали все домашние электроприборы стандартного загородного дома, включенные одновременно на полную мощность. Для многоквартирных домов и современных коттеджей в несколько этажей, где электрооборудование потребляет значительные мощности, требуются расчеты сечений провода СИП, и подбор всех электрических параметров ведут специалисты.

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?Ошибка №2Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Не пропустите: Заземление кабельных конструкций. Как проводить заземление кабельных лотков

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.Ошибка №3С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм. Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху. В особенности при внешних воздействиях — проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п. Ошибка №4Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

• вводного кабеля
• кабеля на видеодомофон
• уличного освещения
• питание автоматики откатных ворот

Можно ли заводить СИП в дом

После того, как мастер подключил СИП и довел кабель до места ввода в дом, вы можете сделать выбор из двух вариантов:

• завести кабель в дом;
• сделать разрыв, чтобы соединить кабель с другим, «домашним».

Одни специалисты считают, что СИП можно использовать только на улице. Другие утверждают, что разрывы в проводке крайне нежелательны с точки зрения безопасности. Поэтому все чаще проектные организации разрешают заводить кабель в дом. Для этого провод СИП (в нашем случае предпочтительнее использовать СИП-4) заводят на вводной автомат распределительного внутреннего щита, а затем выполняют внутреннюю разводку электричества по всем помещениям дома.

Часто мастера рассматривают возможность установки к уже имеющемуся автомату дополнительного (двухполюсный или четырехполюсный), до которого идет СИП. После него — кабель ВВГ (медный одножильный или многожильный кабель с изоляцией и внешней оболочкой из полиэтилена или ПВХ). Таким образом, подключаются оба провода — и уличный, и домашний. Переход между проводами считается надежным и безопасным.
