Как выбрать электрический кабель для частного дома

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Разновидности кабеля для сети на 15 кВт

Требуется знать, какой кабель использовать для ввода в частный дом: 3-х фазный или однофазный. Подключение при помощи первого варианта подразумевает уменьшение нагрузки на сеть и номинала вводного автомата. Недостатком является то, что размер распределительного щитка будет больше, чем при однофазном подключении, так как автоматы выключения питания будут занимать 3-4 модуля.

Так как в трёхфазной сети напряжение в 380 В, то для защиты потребуется трёхполосный автомат перед вводом сети в дом. Он поможет избежать опасности возникновения пожара и поражения током, а также даст защиту от короткого замыкания в электросети. Провода имеют различие по материалу, из которого изготовлена сердцевина. Медные кабеля имеют меньшее сопротивление, чем алюминиевые, но стоят дороже.

Кабели для проведения электросети имеют различие по типу ввода:

  1. Воздушный. Для этого используются модели АВК, СИП или АВВГ (ВВГ). Они имеют возможность передавать ток до 1 кВ и выдерживать температуру от -50 до +48 °С. Недостатком воздушного ввода является применение перемычек, необходимых для нормального соединения кабеля с щитком. В правилах проведения электросети указывается, что такие перемычки недопустимы, но если согласовать этот момент компанией-поставщиком, то при установке соединения на него поместят пломбу.
  2. Подземный. Для такого типа подключения используется провод АВБбШв (алюминиевый) или ВБбШв (медный) с бронированным покрытием, оцинкованными лентами и защитным шлангом. Это нужно для защиты кабеля от пробоя на землю или механических повреждений.

Для каждого вида подключения есть определённые нормы соединения и прокладки. При не правильной установке кабеля все электрические приборы могут подвергнуться короткому замыканию или поломке от перепадов напряжения, так как неправильное распределение мощности влечёт неэффективное использование сети.

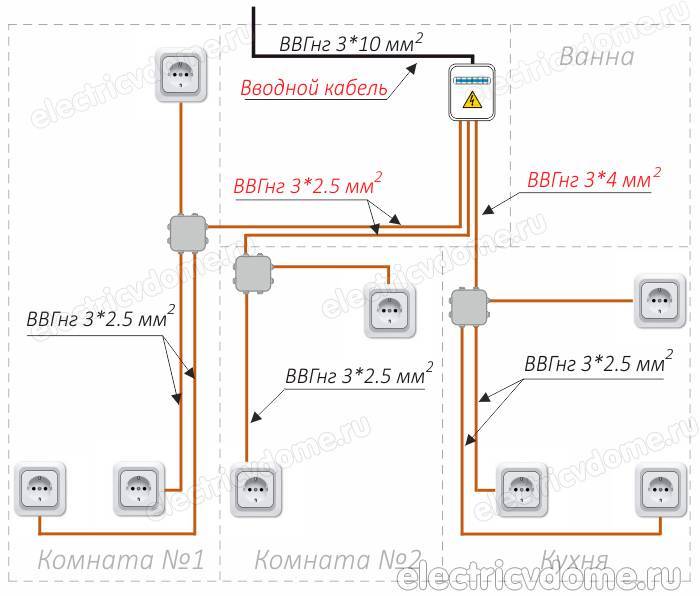

Сечение кабеля для розеток и выключателей

Определение параметров электропроводки для цепи освещения и цепи розеток при проведении работ своими руками выполняется по приведенной выше методике. Для цепи освещения необходимо произвести подсчет мощности всех включенных одновременно осветительных приборов. Для частного дома необходимо учесть наличие внешнего освещения на подворье и в хозяйственных постройках.

Для цепи розеток соответственно необходимо подсчитать мощность всех включенных бытовых приборов и электроинструментов. Если имеется мастерская с мощными источниками потребления, рекомендуется протянуть для нее отдельную цель розеток. Похожая ситуация рассматривалась при одновременном включении мощных бытовых приборов (стиральной и посудомоечной машин, бойлеров и т.п.).

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

  • марка;
  • название производителя;
  • соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

  • «К» – контрольный;
  • «П» – плоский;
  • «Ш», «У» – установочный;
  • «М» – монтажный;
  • «МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

  • «В» или «ВР» – изоляция оплетки резиновая;
  • «П» – полиэтиленовая изоляция;
  • «Пв» – используется вулканизирующий полиэтилен;
  • «Пс» – применяется самозатухающий полиэтилен;
  • «С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

  • «НГ» – огнестойкий, негорючий;
  • «Б» – бронированный;
  • «LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Сечение кабелей

Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.

Watch this video on YouTube

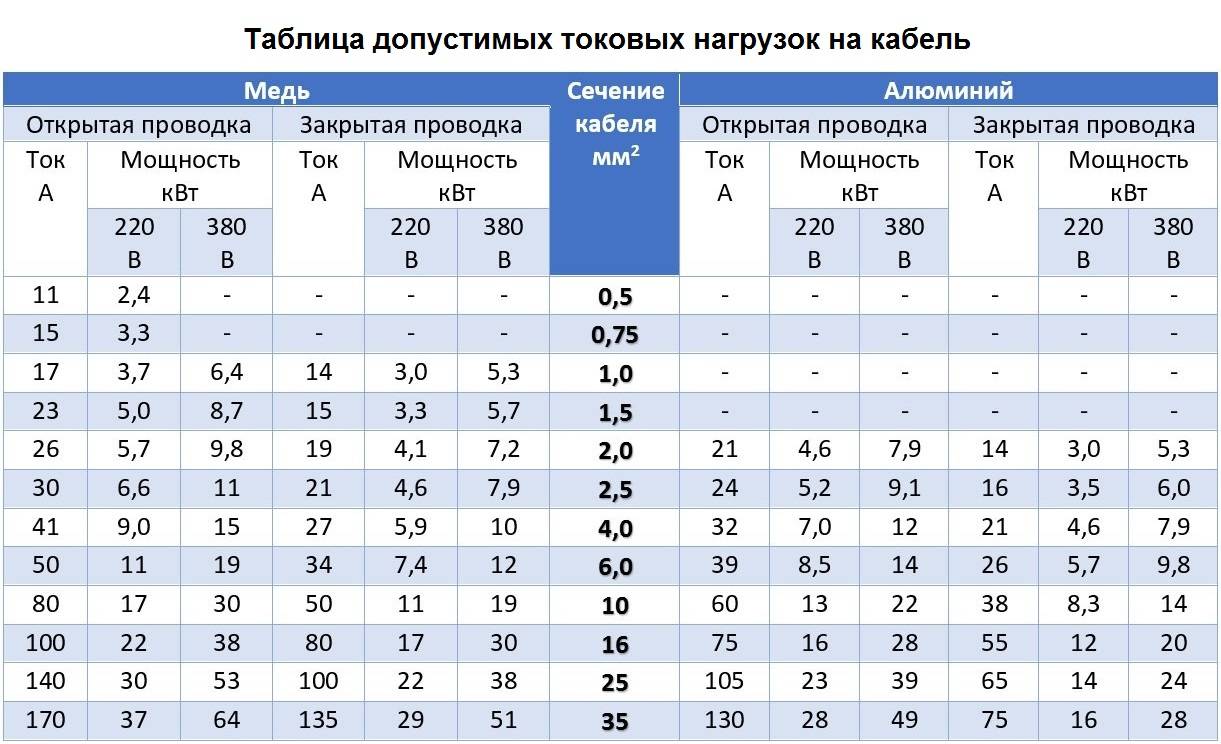

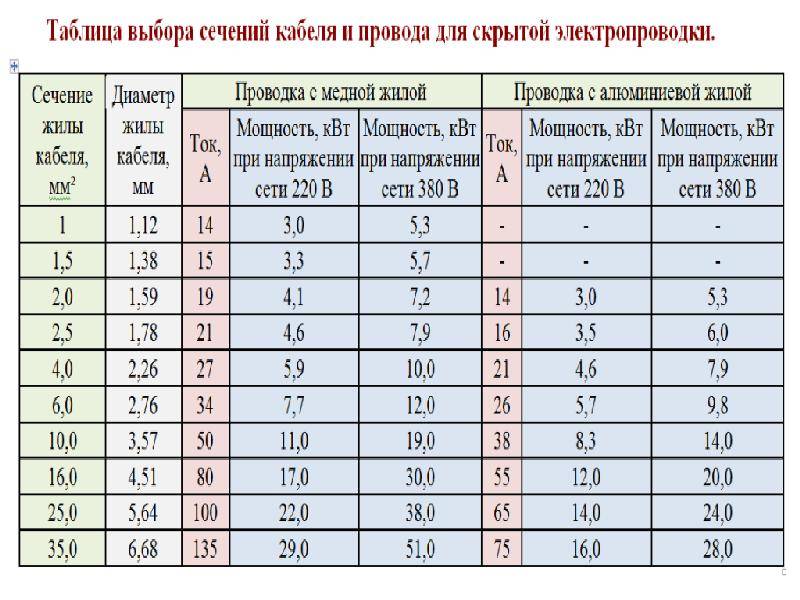

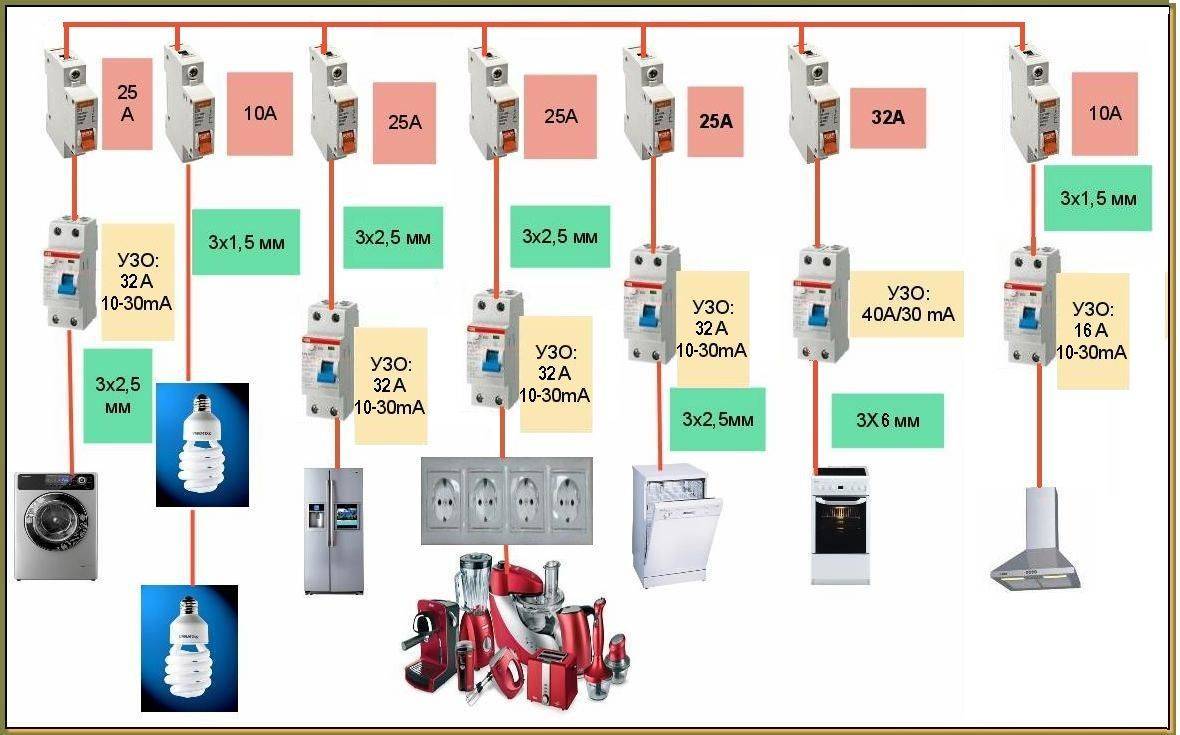

В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).

НазначениеСечение, мм²Предельная мощность, кВтРекомендуемый номинал защитного автовыключателя, А
Освещение3х1,54,110
Розетки3х2,55,916
Для электроплиты или варочной поверхности3х610,132

Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.

Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

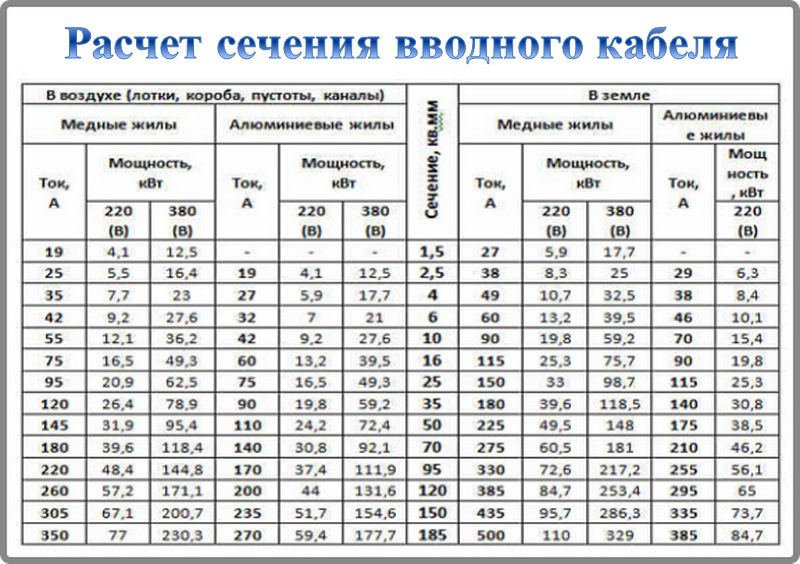

Провод ввода

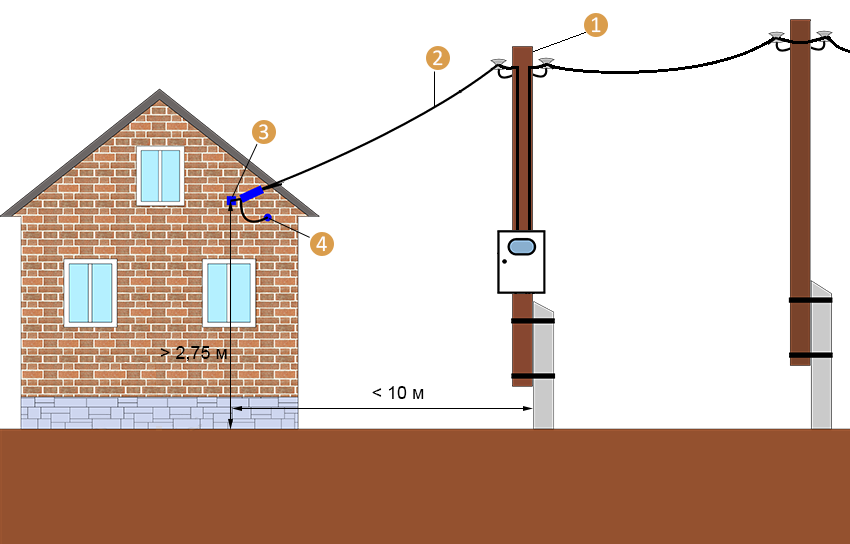

Пример подключения ввода в частный дом

  • Хотя это и не касается непосредственно расчета электропроводки, но все-таки выполните и этот шаг. Сверьте сечение (или сумму сечений, если у Вас несколько линий) проводов после ввода с сечением входного проводника.
  • Ввод должен либо выполняться проводом большего сечения либо быть равным. Если получается обратное, то вам нужно уменьшить свои аппетиты (мощность установленных в доме приборов), либо обратится в компанию поставщик электроэнергии.
  • Может произойти ситуация когда правильно рассчитанная внутренняя проводка выдержит но сгорит ввод. Поэтому нужно увеличить его диаметр и допустимый ток. Выполнить это может служба обслуживающая внешние сети.

Обычно это процедура платная и одновременно требуется перезаключать договор в связи с увеличением лимита отпускаемой энергии.

Правильный расчет проводки поможет избежать частых ее ремонтов

Надеюсь, наша статья полностью раскрыла для вас тему: расчет электропроводки в доме. Даже если вы не будете проводить эту работу самостоятельно, знание принципов поможет сэкономить при заказе материалов или услуг. Пусть дом будет всегда освещен, удобен и безопасен.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

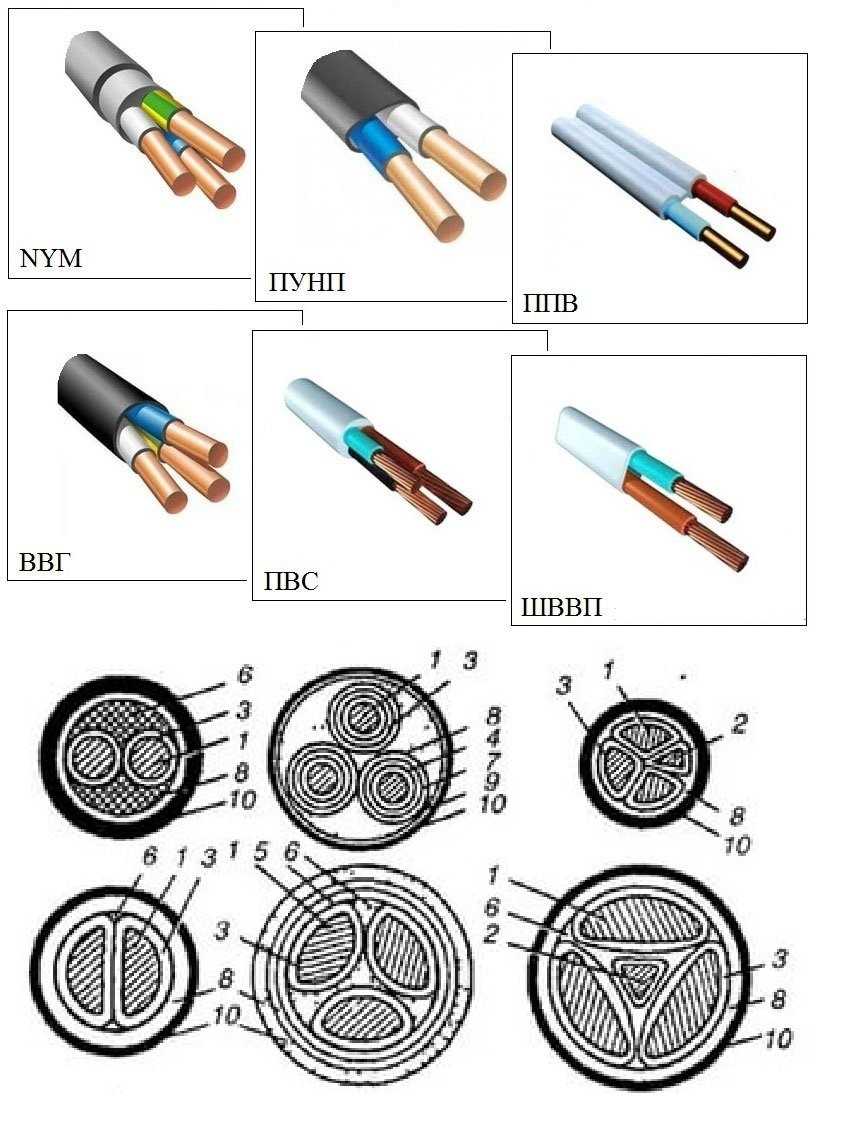

Чаще всего применяют следующие виды кабелей:

  1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
  2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
  3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Выбор, чему придавать значение при покупке

Выбор нужной марки провода или кабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности. При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

  • ШВВП — белый или черный
  • ВВГ — черный
  • ПВС – оранжевый, белый
  • NYM — серый

При покупке непременно придавайте значение всем надписям, где указаны:

  • ГОСТы
  • ТУ
  • завод-изготовитель
  • марка

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

  • ПУНП
  • ПУНГП
  • ПУВП
  • ПБПП

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Простой способ подбора сечения

Замена электропроводки в квартире или частном доме своими руками начинается с определения параметров провода, который будет использоваться. Обычно схема разводки в доме состоит из цепи освещения, цепи розеток и подводного (вводного) кабеля. Каким же должно быть сечение всех этих проводов и вводного кабеля? Если в квартире или в доме находятся самые обыкновенные стандартные бытовые приборы, то упрощенный метод подбора сечения провода для домашней электросети предлагает следующее решение:

  • сечение провода цепи освещения должно быть не менее 1,5 мм²;
  • сечение провода цепи розеток должно быть не менее 2,5 мм²;
  • сечение подводного (вводного) кабеля должно быть не менее 4-6 мм².

При проведении ремонта своими руками следует учитывать тот факт, что электроприборы с большим потреблением тока, такие как электроплиты, водонагреватели, посудомоечные и стиральные машины, требует подведения отдельной проводки, выполненной трехжильным кабелем (включая землю) достаточного сечения. Если в эту цепь будет включаться один мощный электроприбор, то будет достаточным выбрать сечение 2,5 мм². Если планируется одновременно включать два и более рядом стоящих мощных электробытовых прибора (посудомоечная и стиральная машины, бойлер и т.д.), то нет смысла тянуть для каждого прибора свою линию. Проще взять трехжильный провод сечением не менее 4 мм², а для подводного (вводного) кабеля использовать сечение 6 мм² или более.

Если же в доме имеется мастерская, в которой установлены мощные электроинструменты (электросварка, электрическое точило, токарный станок, дрель, циркулярная пила и другие), то сечения подводного (вводного) кабеля в 4-6 мм² может оказаться недостаточно. В этом случае при прокладке электропроводки своими руками следует брать подводящий кабель большего сечения.

Вышеприведенные соображения касались проводов с медной жилой. Такие провода пришли на замену алюминиевым, которые обладают худшими характеристиками, в частности, меньшей электропроводностью. Поэтому, если из соображений экономии при ремонте своими руками вы решили выбрать алюминиевые провода, а не медные, следует изменить цифры приведенных сечений в сторону увеличения. Например, прокладывать цепь розеток кабелем сечением 4 мм², а не 2,5 мм². Такой упрощенный способ подбора необходимо сечения предусматривает некоторый запас, позволяющий не беспокоиться по поводу перегрева нагруженной проводки и короткого замыкания.

Сечение электропроводки в квартире

Как правило, современные жилые дома строят в соответствии с новыми нормативными требованиями и проблем с электропроводкой не случается. Однако в числе многоквартирных домов еще много есть таких, которые построены в те времена, когда и электроприборов мощных не было. Если приходится жить именно в таком здании из «старого фонда», то придется задуматься над тем, как сделать проводку безопасной. В подобных домах ее часто выполняли кабелем с алюминиевыми жилами, да и сечение 2,5 мм уже не способно пропускать ток необходимой величины.

Выбирать сечение кабеля для электропроводки в квартире придется в нескольких случаях:

  • полная замена электропроводки в квартире вследствие негодности;
  • ремонт электропроводки из-за аварии;
  • замена проводки или ее частей для подключения более мощных приборов или оборудования, чем то, на которое рассчитывались старые кабельные линии.

При выборе сечения проводов для монтажа электропроводки в квартире используют тот же принцип, что и для проводки в частном доме. Отличие в том, что в многоквартирных домах мощные потребители практически отсутствуют. Поэтому сечения кабеля с медными жилами 2,5 кв. мм будет вполне достаточно, чтобы обеспечить питанием все электроприборы. Защищать такие цепи рекомендуется автоматическими выключателями, рассчитанными на 16 А.

А цепи для освещения можно изготовить из кабеля сечением 1,5 кв. мм. Так как в современных светильниках используют лампы с низким энергопотреблением – люминесцентные или светодиодные, проводка будет служить исправно долгие годы. Защищать такие линии освещения нужно автоматами, рассчитанными на ток не более 10 А.

Самый «прожорливый» потребитель в квартире, это, как правило, электрический духовой шкаф, который иногда комбинируют с газовой варочной панелью. Мощность «духовки» может достигать 5,0 кВт, поэтому для нее лучше провести прямо от вводного щита отдельную линию кабелем с сечением жил 4,0 кв. мм, защитив ее автоматом на 25 А. При условии «невмешательства» в стандартную проводку, такую линию можно смонтировать без согласования с контролирующими органами.

Чтобы обеспечить комфорт и безопасность при проживании в частном доме или в квартире, выбор сечения электропроводки должен быть результатом тщательного расчета. Может оказаться, что всего один забытый при расчете потребитель потребует изменения сечения кабеля. Устройство же отдельной линии для него может оказаться невозможным без нарушения отделки, особенно, если проводка выполнена скрытым способом.

Какой способ прокладки выбрать

Известно, что по способу прокладки электропроводки внутри помещений она подразделяется на два типа: скрытая и открытая. Первая из них организуется в толще стен, для чего в них подготавливаются специальные канавки, называемые штробами.

Монтаж скрытой электропроводки

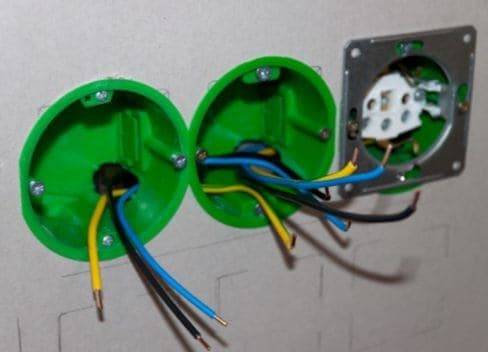

Монтаж скрытой электропроводки в каркасном доме

Электропроводка смонтирована в штробах прорезанных в оштукатуренной комнате

Электропроводка смонтирована в штробах прорезанных в оштукатуренной комнате

Электропроводка смонтирована в штробах прорезанных в оштукатуренной комнате

Электропроводка в штробах, проделанных в пеноблоках

Монтаж электропроводки по шлакоблокам

Монтаж электропроводки перед нанесением штукатурки

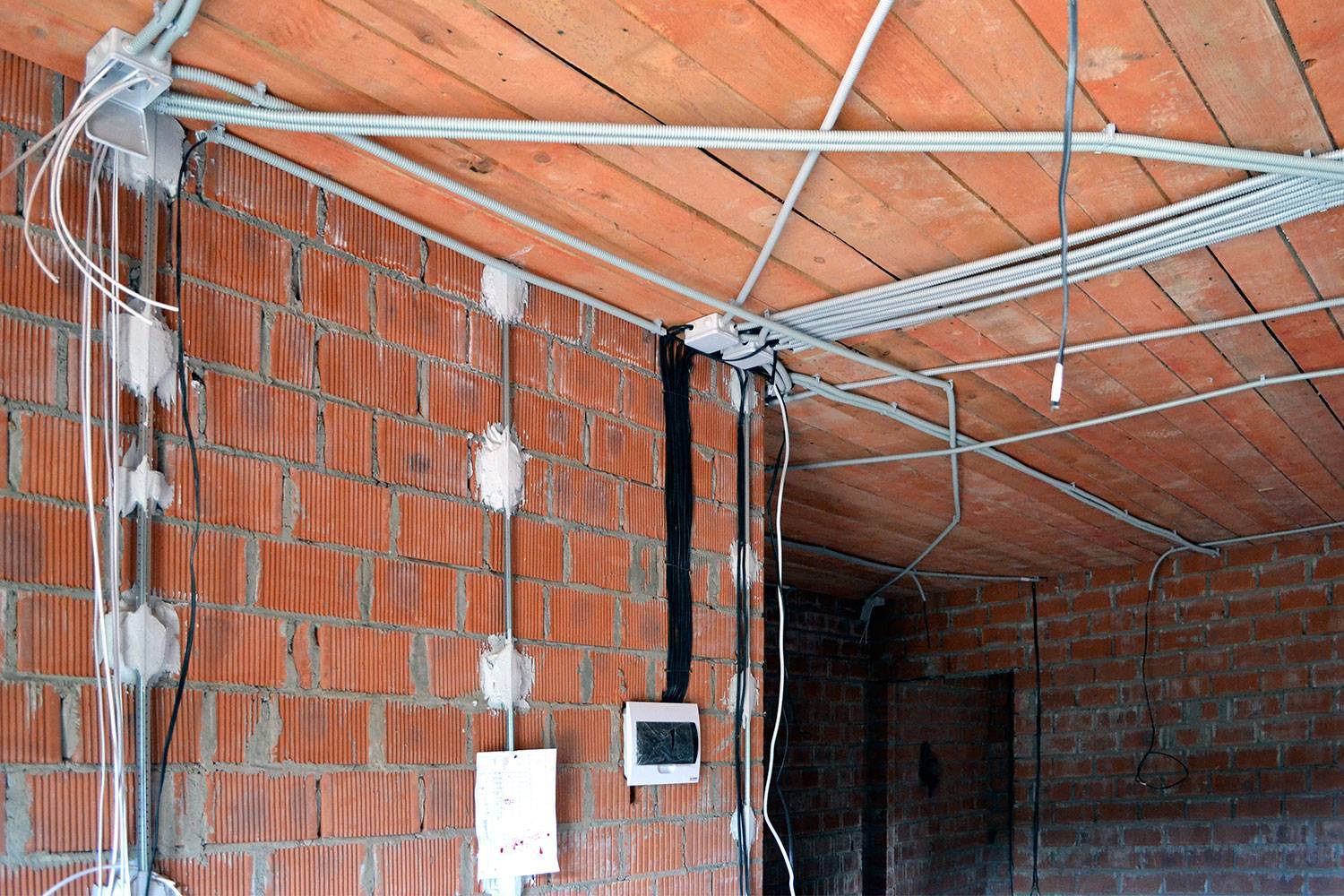

Монтаж электропроводки по кирпичу перед оштукатуриванием стен

Второй тип отличается от первого тем, что в этом случае провода прокладываются прямо по поверхности стен или помещаются в специальные пластиковые (металлические) кожуха-каналы. При желании кабельные жилы можно провести и в гофре из синтетического материала. Этот вариант также относят к наружным способам прокладки, традиционно применяемым в домах, построенных на основе легко воспламеняющихся материалов.

Монтаж открытой электропроводки

Монтаж электропроводки в пластиковой гофре

Ретро проводка в деревянном доме

Монтаж ретро электропроводки

Ретро проводка под старину

Обычно в кабель каналах проводка монтируется в производственных помещениях

Разводка проводки в пластиковых трубах

Электропроводка в трубах оригинально вписывается в интерьер

Данный дизайн электропроводки прекрасно вписывается в интерьер

Все перечисленные средства защиты согласно ПУЭ допускаются к использованию при обустройстве открытой электропроводки в частном доме. Совсем другое дело – скрытая прокладка, при обустройстве которой приходится прилагать немало усилий и расходовать много времени.

Последнее обстоятельство вынуждает исполнителя при обустройстве электропроводки в доме своими руками работать в респираторе или же использовать мощный бытовой пылесос.

При скрытой проводке согласно ПУЭ п. 2.1.49  провод должен быть защищен со всех сторон конструкцией из несгораемых материалов толщиной не менее 1 сантиметра. Если работы ведутся в строениях со стенами из негорючих материалов – провода или кабели допускается прокладывать без защитных кожухов. Они укладываются в уже подготовленные канавки в виде жгута или крепятся поверх кирпичной или блочной стены, а затем закрывается слоем штукатурки.

Скрытый способ оформления проводки подходит, как правило, только для жилых комнат. Для служебный помещений в ПУЭ предусмотрены некоторые ограничения. Так согласно п. 7.1.37 в сырых и особо влажных помещениях прокладывать кабель рекомендуется только открытым способом. Это же требование распространяется на имеющиеся в любом загородном доме подвалы и чердаки.

Кабель электрический НЮМ

Электрический кабель НЮМ, импортный образец NYM. Этот кабель западной лицензии, отличается не двумя, а тремя слоями изоляции.

Сечения кабеля круглое, оболочка ровная, без следов кручения. Провода кабеля просыпаны тальком, поэтому не склеиваются и удобны в монтаже. Жилы кабеля из меди, очень жёсткие.

Цвет жил у кабеля НЮМ стандартный: синий, коричневый, желто-зеленый. Для аналогичности подключения по всей квартире цвет проводов кабеля используют так:

  • Синий для фазных проводов (L);
  • Коричневый для подключения рабочего нуля (N);
  • Желто-зеленый строго для заземления (PE).

Лучшими производителями НЮМ считаются:

  • Севкабель, Санкт-Петербург. Представительство Москва.
  • «Псковкабель»,
  • «Томсккабель»,
  • «Угличкабель»,
  • «Щучинский завод «Автопровод»,
  • «Электрокабель» Кольчугинский завод»,
  • «Беларускабель», город Мозырь.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек.

В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Источники

  • https://electric-220.ru/sechenie-provoda-kabelja-po-diametru-formula-tablica
  • https://proprovoda.ru/provodka/provoda-i-kabelya/poperechnoe-sechenie-provodnika.html
  • https://www.boncom.by/papers/raschet-secheniya-kabelya
  • https://220.guru/electroprovodka/provoda-kabeli/kak-uznat-sechenie.html

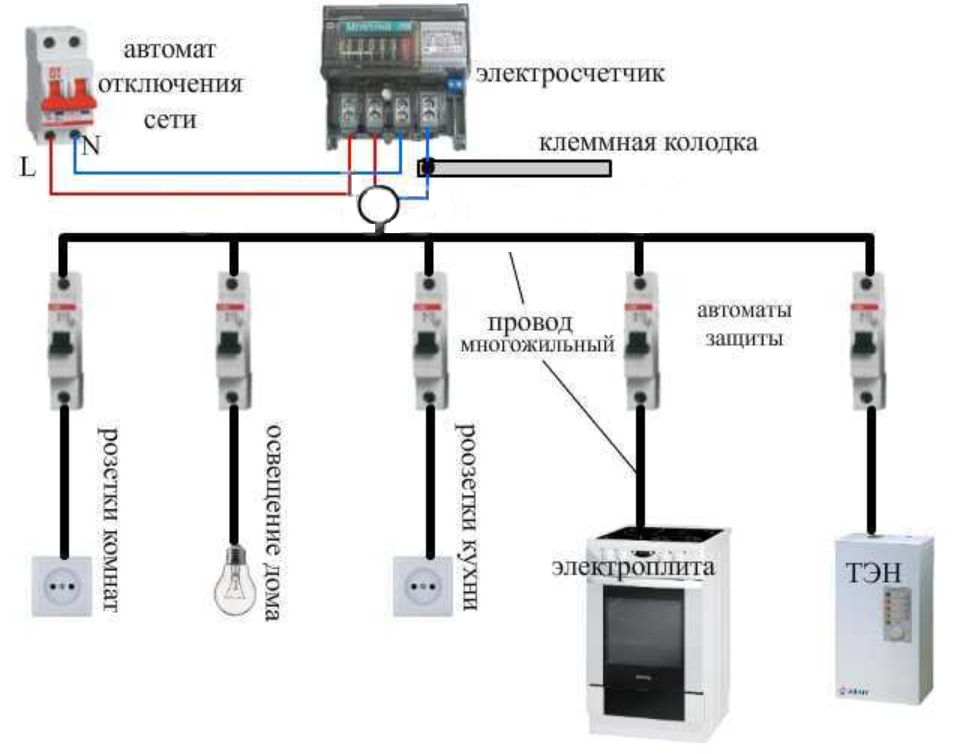

Общие принципы выполнения разводки в щитке

Щит содержит в себе всю аппаратуру и механизмы для подключения потребителей к электроэнергии

Для его правильной работы и безопасности важно использовать подходящие провода и качественные детали, потому что из-за неисправности пользователи могут остаться без света, или и вовсе начнется возгорание. Функция проводников в электрощитке – соединение контроллеров, индикаторов и прочих устройств. Весь щиток, включая металлический корпус, должен быть надежно заземлен

В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию

Весь щиток, включая металлический корпус, должен быть надежно заземлен. В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию.

Подключение должно проходить так, чтобы соединительные проводки не провисали. Для этого нужно тщательно измерять расстояние между элементами подключения и отрезать на несколько сантиметров больше, чтобы их можно было ввести в клеммы. На этом нельзя экономить, и если расчеты оказались неправильными, лучше повторить операцию.
