Подведение электричества к распределительному щитку

В первую очередь следует сказать, что наиболее сложным участком сети является промежуток от линии электропередач до распределительного щитка дома. Причем само подключение проводки дома к линии электропередач должны осуществлять исключительно специалисты, имеющие разрешение на проведение таких работ. Однако, все остальные действия можно осуществить самостоятельно, что существенно снизит стоимость подключения.

Подвести кабель к дому и выполнить его ввод можно двумя способами:

• Воздушным – данный способ монтажа является наиболее простым и дешевым. Однако, он не лишен некоторых недостатков, а именно – кабель может быть поврежден ветками, снегом с крыши, сильным порывом ветра и пр.
• Подземным – такой монтаж является гораздо более надежным, безопасным и эстетичным. Однако трудоемкость работ в этом случае значительно увеличивается. Если доверить прокладку кабеля специалистам, то цена на их услуги будет довольно существенной.

Ниже подробней ознакомимся с особенностями ввода каждым из этих способов.

Воздушный

Воздушный способ подразумевает подвешивание кабеля от столба к точке ввода. При этом подключение к линии, а также ввод электрокабеля в деревянный дом выполняется при помощи фарфоровой арматуры.

Для подведения электричества к деревянному дому обычно используют СИП кабель (самонесущий с изоляцией). Основным его достоинством является прочность.

Схема ввода электричества воздушным способом

Кроме того, изоляция кабеля выполнена из качественного полиэтилена, который не портится под воздействием солнца. Благодаря этому провод может прослужить долгие годы. Однако, следует учитывать, что ввод СИП кабеля в деревянный дом запрещен ПЭУ.

Поэтому перед вводом необходимо перейти на кабеля ВВГнг, КВВГнг через фарфоровую арматуру. В противном же случае ввод СИП в деревянный дом будет считаться нарушением пожарной безопасности.

Следует отметить, что при подведении электричества воздушным способом, монтажом кабеля занимаются специалисты службы электроснабжения, поэтому самостоятельно можно лишь подготовить распределительное устройство и точку ввода.

Для обустройства прохода проводов в стене выполняются отверстия и в них вставляются металлические гильзы из толстостенных труб. Расположение отверстия выбирается с учетом того, чтобы в районе входа кабеля не образовывалась влага и наледь в зимнее время.

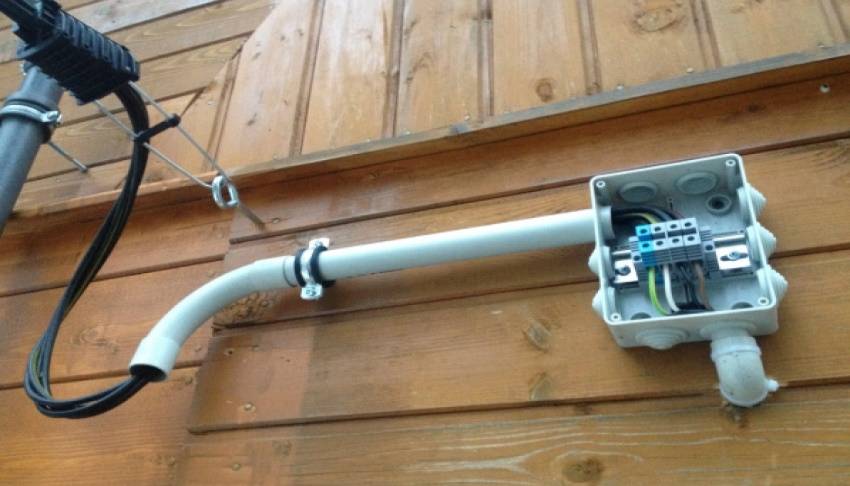

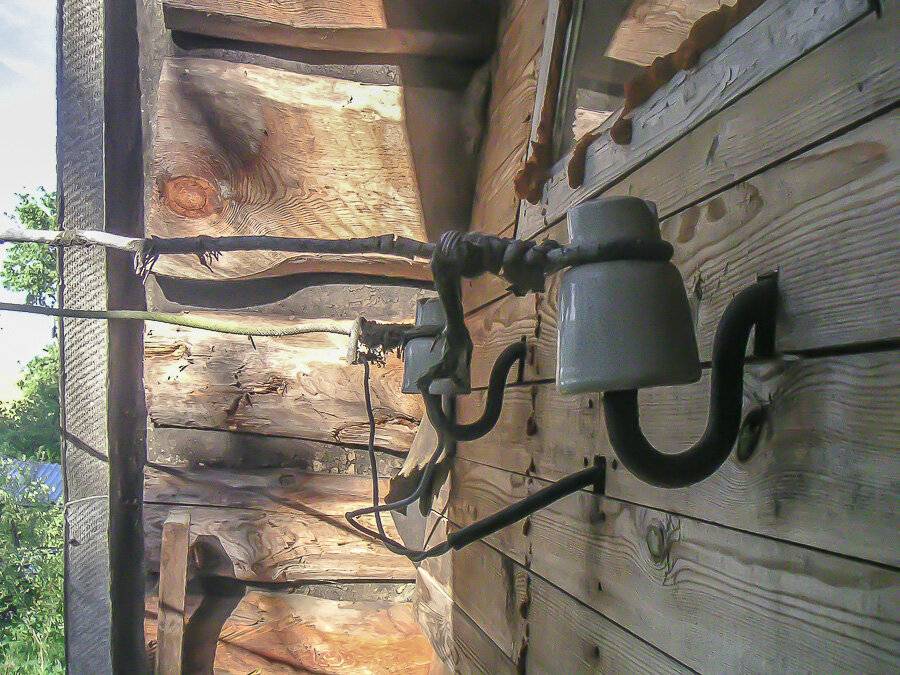

На фото – точка ввода электричества

Согласно СП 31-110-2003 толщина стенок трубы, используемой в качестве втулки должна быть следующей:

Сечение кабеля, мм2	Толщина стенки, мм
4	2,8
6-10	3,2

С наружной стороны трубки должны выходить из стены на 20-30 см. В самом доме в качестве дополнительной защиты кабель марки ВВГнг помещают в гофрированную пластиковую трубу, обладающую сертификатом пожарной безопасности НПБ 246-97.

После ввода кабеля остается лишь подключить его к стандартному щитку учета с автоматической защитой.

Схема ввода электричества подземным способом

Подземный

Для прокладки в траншее следует использовать кабель марки ВВБШв. Он укладывается в трубах на глубине не менее полуметра и не более двух метров от поверхности земли. Причем в одну трубу разрешается затягивать не более одного силового кабеля.

Трубы укладываются до помещения, в котором располагается вводно-распределительное устройство. В траншеях они должны укладываться с незначительным уклоном к улице. Чтобы исключить проникновение влаги и газа в помещение, концы труб и место их прохода через стену должны быть тщательно заделаны.

Защита вводного кабеля

Участок сети от ввода к распределительному щитку является наиболее опасным, так как он не защищен от перепадов напряжения, замыкания и пр.

Ввод электричества в дом

Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.

В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:

1. Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
2. Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
3. Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.

Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.

Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.

Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги

Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки

Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.

Нюансы применения СИП

Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.

Существуют противники прокладывания СИП вообще по стене любого дома (из камня или кирпича, обшитого сайдингом или оштукатуренного) без использования дополнительной изоляции, поскольку провод не предназначен для контакта с различными видами строительных конструкций.

Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.

Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.

Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла. Для этих целей используют гофру подходящего диаметра.

Для этих целей используют гофру подходящего диаметра.

Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.

Такой способ особенно актуален для деревянных домов, для которых вопрос пожарной безопасности является определяющим.

Ответвление по воздуху

По современным требованиям такое ответвление должно быть выполнено изолированным алюминиевым проводом сечением не менее 16 кв. мм (большее сечение выбирается в зависимости от расчётной мощности). Лучше всего для этой цели подходят самонесущие изолированные провода СИП-2А или СИП-4.

Эти токопроводящие изделия помещают в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы СИП составляет более 25 лет.

Кабель СИП. Фото с сайта mockwa.com

Их достоинства, по сравнению с другими решениями для воздушного ввода, хорошо известны электромонтажникам. Однако при размещении щита учета на опоре линии электропередач часто возникает проблема качественного присоединения алюминиевого провода к выводам модульных аппаратов.

К сожалению, многие модульные приборы, представленные на российском рынке, не состоянии обеспечить качественное и долговечное соединение выводов и многожильного провода СИП. Попытка непосредственного присоединения СИП к выводам выключателей обычно приводит к тому, что через некоторое время в месте контакта возникает перегрев и разрушается изоляция провода.

Соответственно, зажимы для присоединения алюминиевых проводников должны быть также изготовлены из алюминия или алюминиевого сплава, или же содержать устройства компенсации расширения, например, пружинные шайбы.

Вводить СИП непосредственно в деревянный дом нельзя, так как согласно действующим ПУЭ в жилых помещениях не допускается проводка кабелем с алюминиевыми жилами. Возможно, из-за того, что изоляция СИП не является самозатухающей и легко поддерживает горение. Поэтому следует перейти на проводку из меди.

Подводка электрокабеля к дому открытым способом. Фото: А. Маркин

Наиболее предпочтительный вариант – это кабель ВВГнг. Он предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция.

Кабель ВВГнг. Фото с сайта sibvolt.ru

Участок от наружной стены дома до распределительного щитка — самый опасный, поскольку не защищён никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счёт — она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности. Возможны варианты перечислены ниже.

Установка на вводе дополнительной защиты

На наружной стене дома в разрыв кабеля устанавливают двухполюсный (при однофазном вводе) или трехполюсный (при трехфазном вводе) автоматический выключатель (АВ) в специальном боксе в пыле- и влагозащищённом исполнении не ниже IP-55. Номинал автомата подбирают на одну ступень выше, чем вводной АВ в щитовой дома. Это нужно для того, чтобы в случае возникновения перегрузки первой сработала защита в щитовой, и не пришлось лезть по приставной лестнице под крышу.

Установка защиты на столб

Это — разновидность варианта №2, обычно её применяют во вновь подключаемых и реконструируемых дачных посёлках. На столб, от которого производится ответвление, выносят ограничивающие автоматы защиты и приборы учёта (счётчики).

Электросчётчик на столбе перед домом Такой способ подключения удобен в первую очередь энергоснабжающей организации (ЭСО), инспекторы которой могут контролировать расход электроэнергии, не заходя в дома.

Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и вынуждает расходовать электроэнергию в соответствии с выделенной мощностью. И хотя ПУЭ прямо предписывают располагать счётчики в помещениях (то есть, по сути, описанный вариант является нарушением) — такой способ подключения сейчас является повсеместной практикой.

Выбор подходящего провода

Специалисты из организаций, которые обслуживают линии электропередачи часто в целях экономии или из-за каких-то личных предпочтений используют не самые подходящие провода. Это могут быть или изолированные, но не предназначенные для ввода кабеля, или неизолированные, те, что идут магистральными линиями по столбам.

Важно помнить, что если для замены вводного кабеля использовали оголенный провод, то его следует надежно и качественно прокладывать, ведь при сильных ветрах такие провода могут замкнуть. Также может быть так, что на участок заедет грузовой автомобиль, и при разгрузке может задеть провода, что приведет к поражению электрическим током

Однако кто-то может предложить сделать замену с помощью изолированного провода, но не предназначенного для прокладывания воздухом. В таком случае, из-за постоянных солнечных лучей, изоляция со временем может потрескаться и осыпаться, что тоже недопустимо для вводного кабеля.

Исходя из вышесказанного, необходимо использовать для прокладки ввода к дому от столба специально предназначенный провод. Для такой работы идеально подойдет СИП, потому что он является самонесущим изолированным проводником. Он не имеет тех недостатков, которые имеют остальные провода. О том, как подключить провод СИП к дому, мы рассказали в отдельной статье.

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

1. Провод СИП 2х16 длинной — 12 метров;
2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
3. Зажимы прокалывающие ответвительные — 2 штуки;
4. Оцинкованный уголок с отверстиями — 1 штука;
5. Герметичная коробка с DIN рейкой — 1 штука;
6. ПВХ гофра с креплениями — 20 метров;
7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

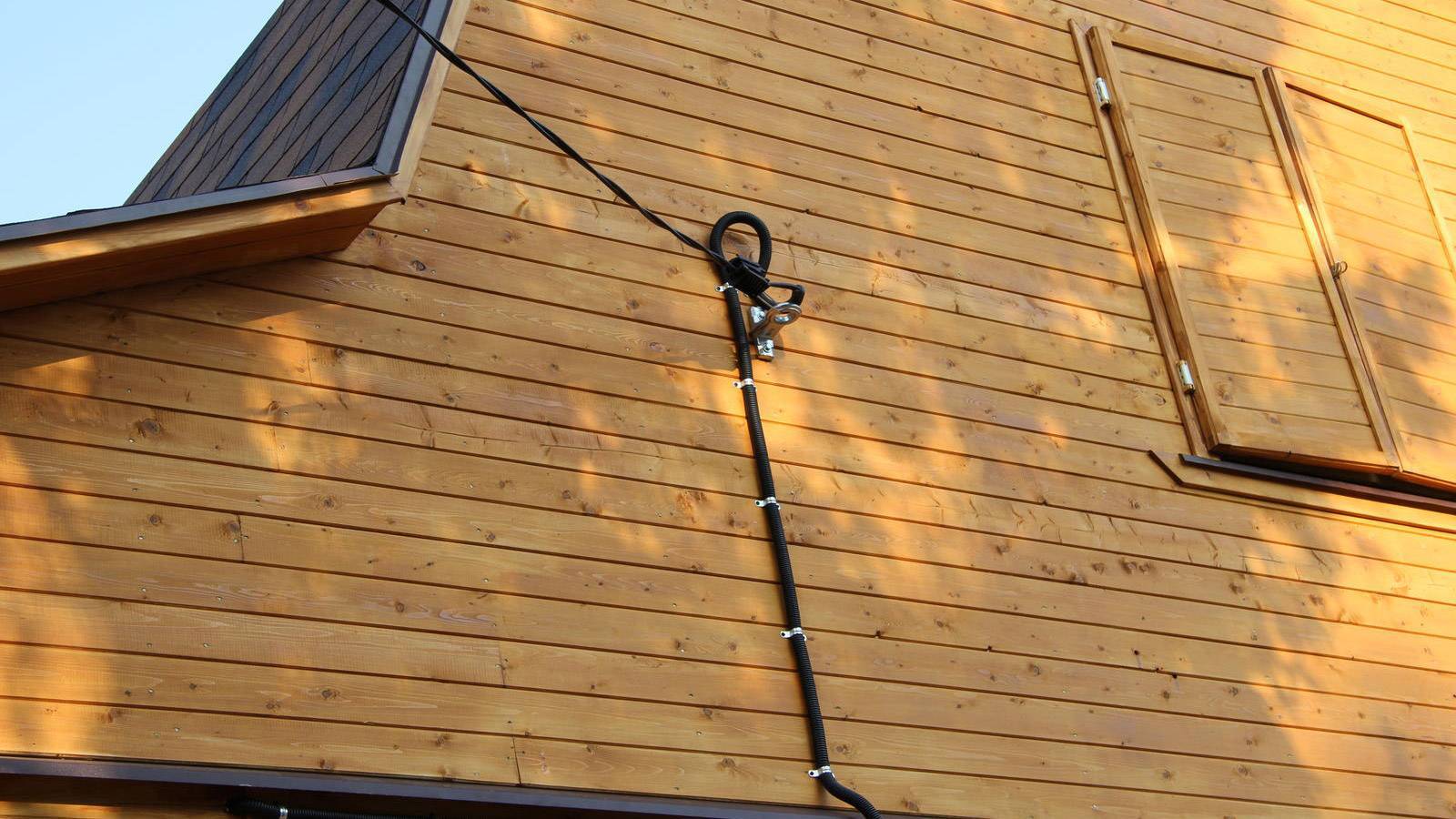

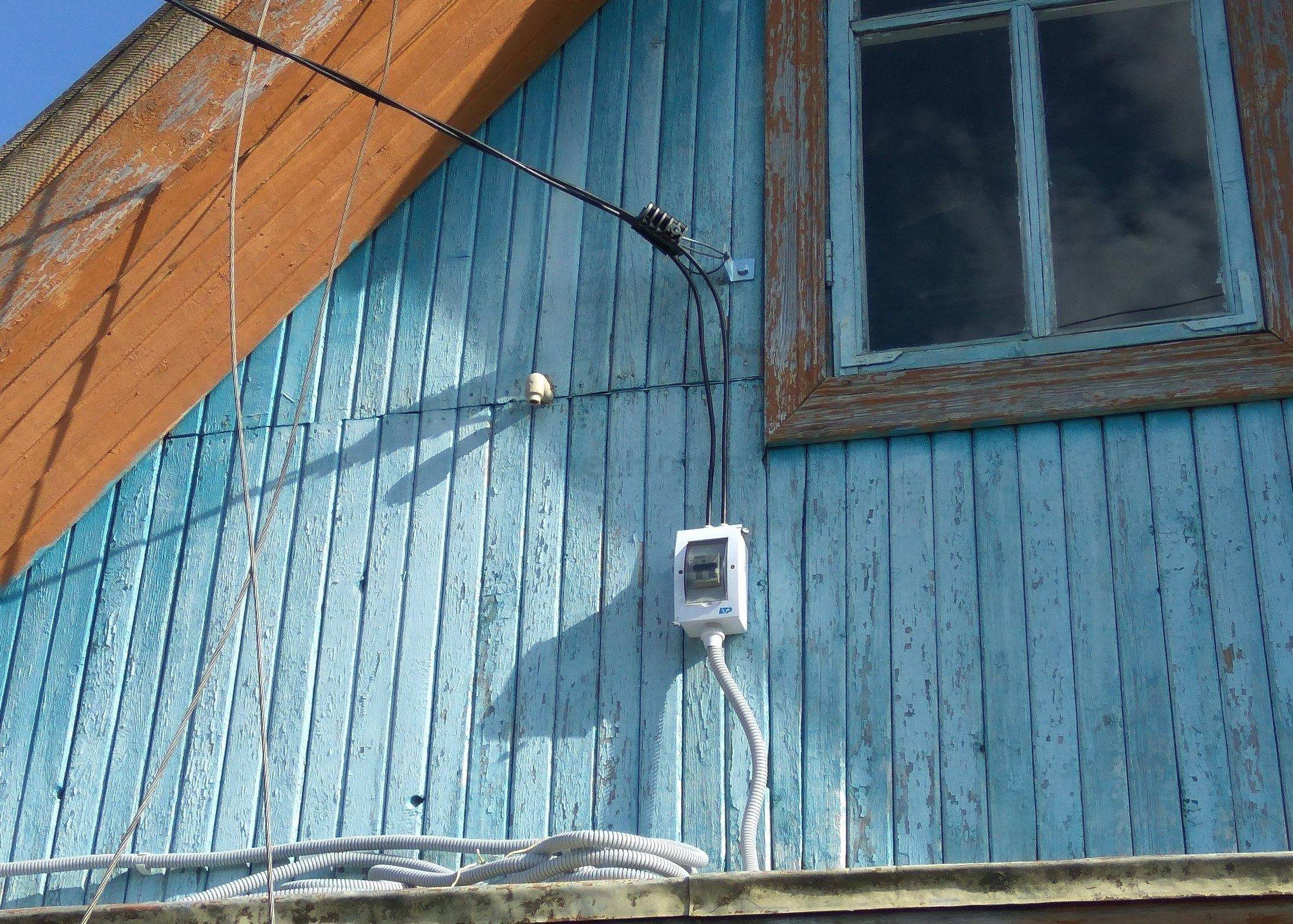

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина,  он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Важно знать

Весь этот процесс сначала и до подключения электричества, пломбирования электросчетчика требуют соответствующего свидетельства о допуске к выполнению электромонтажных работ.

Самостоятельное подключение грозит штрафными санкциями. А вот выбор способа проводки – это дело хозяйское. Да и все другие работы по монтированию электропроводки в доме разрешается выполнять своими руками, но при этом соблюдая нормы и технику безопасности.

Еще один нюанс. Энергоснабжающие организации часто выдвигают требования к дачным и садоводческим товариществам, чтобы счетчики хозяева устанавливали на столбах в специальных герметических щитках на уровне глаз для удобства проверки. И хотя эти требования не предусмотрены регламентирующими правилами, лучше избавить себя от лишней головной боли и придирок.

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения. Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП  на высоту до 2 метров. Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель». Как проложить кабель в земле видео смотрите ниже:

Как проложить кабель в земле видео смотрите ниже:

Стоимость подключения дома от столба

Стоимость подключения складывается из цен работ, необходимых для технологического подсоединения. Однако существует льготный тариф. В этом случае стоимость подключения будет 550 рублей. Однако льготный тариф доступен для собственников и арендаторов участков только при соблюдении ряда условий.

Существуют ограничения:

1. по мощности. Заявитель должен запрашивать напряжение до 15 кВт. Чтобы понять, хватит ли вам такой мощности, можно посчитать энергопотребление всех используемых приборов.
2. по расстоянию. Максимальное расстояние между объектом электросети (линией электропередачи, подстанцией и пр.) и домом не должно превышать 300 метров, если строение находится в городе или ПГТ, и 500 метров, если оно располагается в сельской местности.
3. по времени. Заявитель может подключить объект в рамках одного муниципального района по льготному тарифу один раз в три года. Ограничение обусловлено тем, что оплату дорогостоящих работ сетевые организации берут на себя. Это обходится им в сотни тысяч.
4. по использованию. Заявки на подключение электричества от столба по льготному тарифу принимаются от физических лиц и индивидуальных предпринимателей. Электроэнергия не должна быть задействована для организации производства.
5. по классу надёжности. Подключаются объекты III класса, т. е. количество источников электропитания не превышает одного.

Расчет потребляемой мощности

Хватит ли 15 кВт? Такой вопрос должен беспокоить владельцев. Рассчитывается максимальная потребность просто: суммируется мощность всей бытовой техники (чайника, утюга, миксера, микроволновой печи, варочной поверхности, фена, телевизоров и компьютеров), котлов, водогрейных агрегатов, теплых полов, освещения. Чтобы оценить реальную мощностную потребность специалисты рекомендуют применять понижающий коэффициент 0,7. Вероятность одновременного включения всех электроприборов мала. В этом случае переплачивать за дополнительный энергетический ресурс не имеет смысла. Как правило, для помещений площадью 100 м2 мощности 15 кВт хватает. Если для жизнеобеспечения нужно больше электроэнергии – придется раскошелиться. Фокус с разделением участка на части не удастся: собственник имеет право пользоваться льготой один раз за три года.
