Водопровод в баню зимой, чтобы не замерз

Обычный зимний водопровод для бани

Прокладка из воздуха временного водопровода в банном помещении лишь при условии утепления и постоянного использования воды и парилки. Но даже в приятном климате, к примеру, в Сочи в зимнее время случаются морозы, и потому рано или поздно, но этот водопровод перемерзнет. По этой причине все воздушные и наземные варианты можно применять лишь в летнее время, а для зимних дач водопровод требуется укладывать в землю.

Проложенная на глубине 0.5 метров полиэтиленовая водопроводная труба будет оказываться весьма гибкой и эластичной, чтобы выдерживать давление воды, заставшая и без повреждений. Одним чувствительным местом в системе для банного помещения останутся детали арматуры из металла – сгоны и краны, посредством которых по традиции скрепляют отдельные ветки системы.

Полезный совет! Чтобы не было разрушения от пробок изо льда, участок водопровода, сделанный из полиэтилена, который проложен по холодному помещению без отопления, стыкуют муфтами и сгонами из стали, а спаивают встык, в виде единой магистрали.

Если после банного закрытия в трубах остается вода не менее 25% от общего объема, то водопровод зимнего типа из полиэтилена можно стыковать всеми доступными методами, но при этом магистраль требуется утеплять пенополистиролом.

Скважина для водоснабжения

Скважины условно можно разделить по следующим типам:

1. Песчаные. Делаются на глубине до 30 метров. Вода может засоряться песком, потому необходима обязательная установка фильтров. Сделать можно быстро и не очень дорого. Недостатком является то, что со временем жидкость будет поступать все с большим количеством ила, вода может закончиться, так как нельзя спрогнозировать, сколько ее находится на данном слое.
2. Артезианские. Проделываются глубоко, достигают чистых вод на глубине 30-300 м. Устроить систему водоснабжения с таким источником жидкости будет очень дорого, потребуется специальная аппаратура для бурения. Оборудование для закачки не потребуется, так как вода поступать будет под давлением. Жидкость очень чистая, что является ее преимуществом, там нет ила, примесей. Воды можно брать сколько угодно много, она вряд ли закончится.

Простой зимний водопровод в баню

Иногда от источника в банное помещение прокладывают водопровод по воздуху. Чтобы пользоваться им зимой, трубы хорошо утепляют, но это не гарантирует, что они не замерзнут. Применяется способ, когда магистраль прокладывают с большим уклоном в любую сторону. Шланги для этого не используют — они провисают, всегда найдется место, где останется немного жидкости. Применяют трубы, которые одним концом подключены к насосу, другим опущены в накопительную емкость.

Включенная помпа закачивает воду в бак. Когда ее отключают, жидкость самотеком стекает в колодец или резервуар, в трубах ничего не остается. Никакой запорной арматуры на трубопроводе не устанавливают. Насосное оборудование должно обеспечивать слив воды, если уклон в его сторону. Такими свойствами обладают вибрационные модели. Для других монтируют сливной клапан на подающей трубе. Если вода забирается из колодца, его утепляют, на скважине устанавливают кессон.

Варианты размещения помещения

Оптимальное расположение душевой – смежная комната с парной.

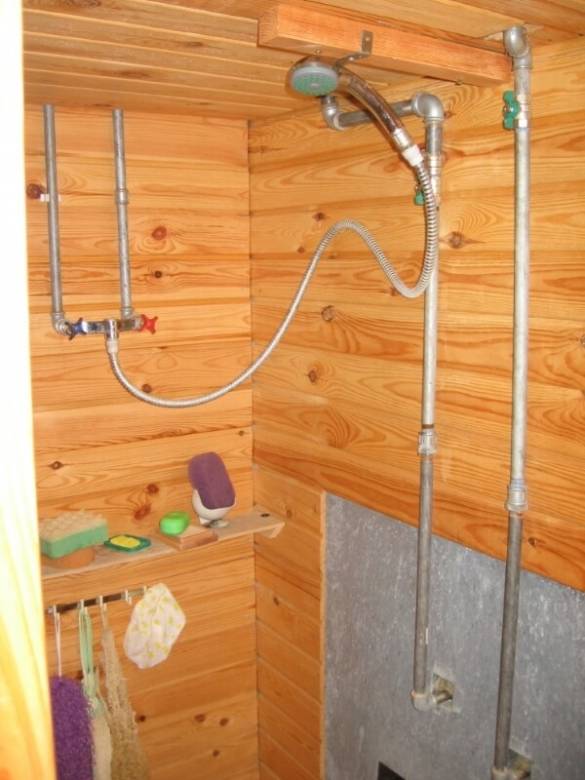

Душ в бане – фото

Помещение не должно быть проходным, если предлагается круглогодичное использование, то нужно сделать отопление. Обогревать можно как во время топки бани с помощью встроенного в котел теплообменника, так и автономно.

Подключенный теплообменник

Для автономного обогрева лучше использовать обыкновенные безопасные электрические калориферы (быстро и дешево) или сделать водяное отопление всех дополнительных помещений бани.

Электрические калориферы

При желании можно в углу комнаты поставить душевую кабинку или просто отгораживать место принятия водных процедур раздвижной шторой. Конкретный вариант и размер помывочной зависит от размеров бани и финансовых средств застройщиков.

Варианты обустройства помывочных в бане

Горячее водоснабжение

Особое внимание нужно уделить нагреву воды. Горячая вода нужна в бане всегда

Существует масса способов подогрева воды в бане – начиная от примитивных, подразумевающих установку емкости с водой в непосредственной близости от источника тепла, и заканчивая выгодными с экономической точки зрения (монтаж теплообменника). Популярные способы нагрева воды нужно рассмотреть детально.

Наиболее распространенный способ нагрева воды в бане – это установка бойлера. Он имеет один существенный недостаток – чрезмерный расход электроэнергии, но подкупает простота монтажа. Все, что нужно, – это выбрать подходящее место для установки и провести трубы.

Стоит помнить, что наличие бойлера подразумевает большой расход воды, но если имеется полноценная насосная станция, то это не проблема.

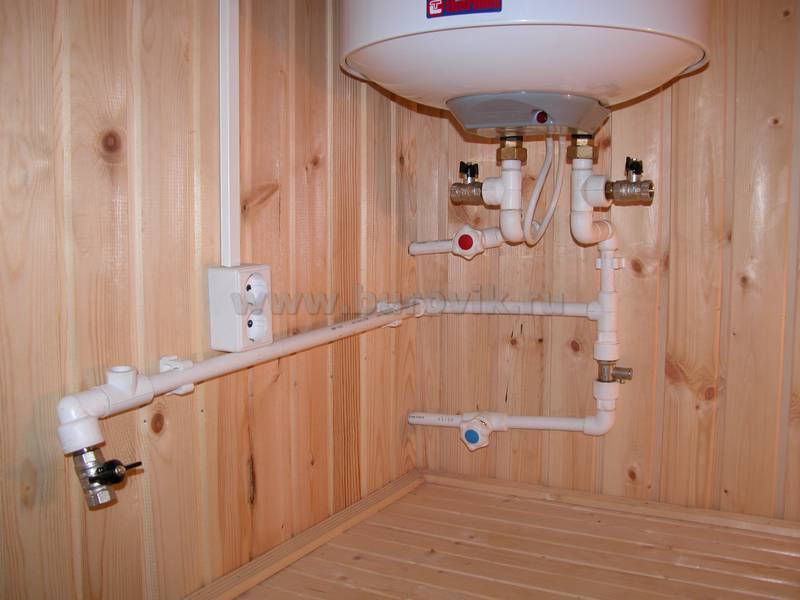

Бойлер устанавливается в душевой. Это позволяет сэкономить расход трубы. Если в душевой комнате недостаточно места для монтажа бойлера, то его можно переместить в предбанник.

Если имеется необходимость сократить расходы на эксплуатацию бани, то можно смастерить теплообменник. Холодная вода будет нагреваться за счет тепловой энергии, которая в обычной ситуации «уходит в трубу». Как сделать теплообменник? Самый простой способ монтажа теплообменной системы заключается в использовании змеевика, который устанавливается поверх дымоотводной трубы.

Недостаток теплообменной системы заключается в том, что придется проводить трубы на достаточно большом расстоянии: от печи в душевую и обратно, так как вода должна циркулировать в системе.

Нужно уточнить, что краны с горячей водой должны располагаться ниже источника. Теплообменная система, у которой емкость для воды расположена на чердаке, гораздо практичней бойлера, устанавливаемого в помещении. Разумеется, речь идет о стандартных водонагревателях, не оснащенных перегонным устройством.

Вода из колодца

Колодец использовался для подачи воды в баню зимой и летом раньше чаще всего. Если есть возможность, можно вырыть отдельное углубление специально для сооружения, или воспользоваться уже существующим. Стоить это будет немного, но отличает данный способ надежность, простота. Схема подачи жидкости такого типа имеет и отрицательные стороны:

1. Во время дождей или при паводках, если жидкость расположена неглубоко, она может быть грязной.
2. Уровень жидкости непостоянный, возможны колебания.

Стены колодца сооружать лучше всего из колец бетона. Крепления – в пазы, чтобы при движении грунтовых вод и самой земли не искривились. Обязательно произвести дополнительную герметизацию стыков, чтобы вода не загрязнялась из-за обсыпания земли вне колец. Дно должно быть засыпано щебнем, проложено геотекстилем. Таким образом, выйдет неплохой фильтр, чтобы жидкость хотя бы частично очищалась.

Источники водоснабжения бани

водоснабжение бани из централизованного водопровода

Первая задача при планировании бани – определиться с источником снабжения водой. Это может быть:

• колодец;
• водопровод;
• скважина.

Наиболее простой и приемлемый вариант – централизованное водоснабжение, одновременное для дома и бани. Необходимо получить разрешение на подключение к системе, после чего действовать по плану:

1. Смонтировать трубопроводы и оборудование внутри бани.
2. Тщательно изучить схему водопроводных труб участка.
3. Провести от центральной магистрали трубу к бане и подсоединить ее.
4. Запустить систему водоснабжения бани.

Обустройство водопровода от скважины до бани

Вторым по популярности способом является водоснабжение бани из скважины. Схема обустройства водопровода для бани мало чем отличается от системы для обычного жилого дома, но есть и свои хитрости.

Если в бане построена полноценная система канализации с отводом грязной воды в септик, то скважину под водопровод можно пробить и под зданием бани. Понятно, что в этом случае потребуется делать полноценный МЗЛ-фундамент с утеплением опорной ленты и отмостки.

Если скважина вынесена за переделы строения, то шахту придется оборудовать теплым кирпичным кессоном с двойным люком. Чтобы не заморозить вентильную арматуру водопровода, на оголовке скважины входной люк дополняют теплой створкой из пенопласта или пенополистирола толщиной в 70 мм. Стены кессона до самого дна можно утеплить ППС или ППУ.

Для сброса воды из водопровода на выводной магистрали погружного насоса устанавливают дренажный вентиль с коротким коленом-переходником, соединяющим трубу с шахтой скважины. Чтоб слить остатки воды, скопившейся в водопроводе в бане, достаточно открыть вентиль на 5-10 минут и не забыть закрыть его обратно.

Многие хозяева устанавливают дистанционно управляемые электроклапаны, чтобы не опускаться в кессон после каждой помывки в бане. Это удобно, но на практике ручные вентили оказываются надежнее.

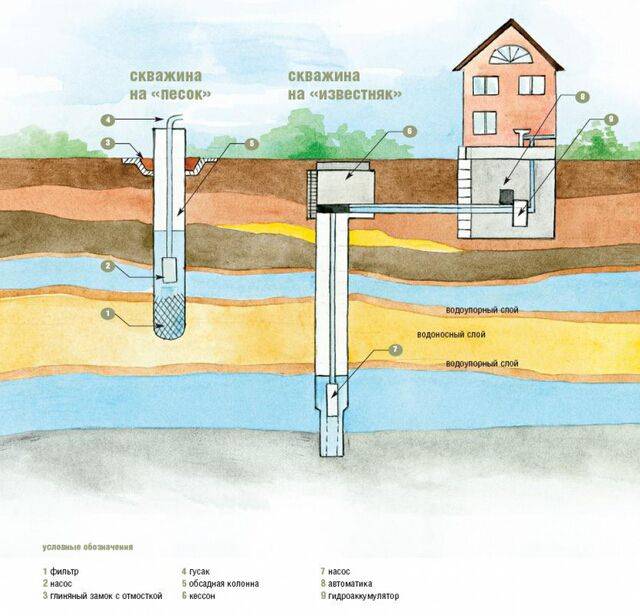

Скважина, как источник водоснабжения бани

отличие артезианки и скважины на песок Все скважины, которые можно использовать для водоснабжения бани, делятся на две категории:

• артезианские;
• песчаные.

Артезианские скважины глубокие, они достигают мощных водоносных пластов (35-300 метров). Артезианки для схемы водоснабжения дома, бани бурятся специальными механизмами и достаточно дороги. Вода из артезианских скважин поступает самотеком, под давлением.

Артезианская вода чиста, скважина никогда не забьется, не заилится, объем воды практически неограничен.

Песчаные скважины обычно бурят не глубже 30 метров до верхнего слоя песка. Такие скважины при водоснабжении бань могут засоряться песком, чтобы это предотвратить, из перемежающихся слоев сетки с мелкой ячеей и гравия делают фильтровую колонну.

Преимущества водоснабжения бань из скважины песчаного типа: дешевизна и быстрота возведения.

Недостатки:

• объемы воды в слое невозможно прогнозировать;
• скважина поставляет не более 1 куб.м. воды в час;
• скважина со временем заиливается.

Схема подключения труб к бане и к магистрали

Желательно использовать эластичные полиэтиленовые трубы, которые обладают повышенной устойчивостью к замерзанию. Если взять бухту необходимой длины, количество соединений сводится до минимума. Фитинги и краны – самые уязвимые места трубопровода. Они в первую очередь промерзают, теряют герметичность. Чтобы предохранить их от холода, устраивают утепленный колодец в месте подсоединения к магистрали.

Сооружают из кирпича, бетонных колец. Обеспечивают надежную гидроизоляцию и утепление стенок. Для этого их снаружи оборачивают рубероидом и устойчивым к влаге теплоизоляционным материалом. Траншею засыпают землей. Перед строительством колодца устраивают бетонную подушку. Эти несложные мероприятия препятствуют проникновению в колодец талой и грунтовой воды. Сверху закрывают крышкой с люком.

В начале домашнего водопровода в колодце устанавливают кран, чтобы при необходимости перекрыть подачу воды. На вводе в баню в нижней точке монтируют сливной вентиль. В этом месте также строят колодец, утепляют. Дно не бетонируют, а насыпают слой щебня, чтобы жидкость уходила в почву. Сооружают в 5 м от фундамента, чтобы он не размывался и не оседал.

Можно смотровой колодец устроить рядом с фундаментом, закопать снизу герметичную пластиковую емкость для сбора жидкости. Чтобы слить воду из системы, действуют в такой очередности:

• перекрывают трубопровод на входе;
• открывают в помещении сливной клапан;
• спускаются в дренажный колодец, открывают вентиль.

После этого выравнивается давление в системе, остатки влаги стекают через кран в дренажном колодце. Их немного – около 10 л.

Откуда может быть брать воду

Источник поставки воды – база всей системы водообеспечения. Водоносные слои может быть поделить на такие главные категории:

• Верхний водяной слой – на глубине около 4 метров, огромное заполнение достигается по окончании осадков или весной, при таянии снега, уровень свойства воды-техническое, для питья и изготовка еды не годится;
• Подземные воды –слой заполнен водой постоянно, глубина прохождения воды – 10 –двадцать метров;
• Артезианская вода – находится меж пластами, достаточно нередко под напором, незапятнанная вода, расположенная на глубине около пятидесяти метров.

Брать воду для водообеспечения бани может быть в ординарном колодце, абиссинском колодце, артезианской скважине, фильтровой скважине.

Колодец – экономный вариант, легкая конструкция. Глубина колодцев добивается 20 метров, зависимо от пролегания слоев воды. Плюсами данного варианта может быть именовать:

• Простота в применении;
• Низкая цена возведения;
• Долговечность работы;
• Неизменная подача воды.

Минусы колодца в последующем:

• Высочайшая возможность попадания посторонних предметов и представителей животного мира;
• Небольшой количество воды;
• Опасность загрязнения верховодным слоем;
• Испытывает недочет в очищении и обработке дезсредствами;
• Имеется возможность заиливания.

Абиссинский колодец – источник глубиной от 4 до пятнадцати метров. Преимуществами данного варианта направляться именовать такие моменты:

• Данная конструкция может быть воздвигнута в подвале;
• Быстрота в сооружении;
• Просто восстанавливается;
• Временами нет необходимости в установке фильтра;
• Сооружение герметичное, защищенное от попадания посторонних предметов;
• Срок внедрения добивается до 30 лет;
• Высочайшая производительность.

Недочеты сооружения в последующем:

• Достаточно нередко тяжело подобрать насос;
• Большой риск заиливания;
• Сделать конструкцию для того чтоб рода может быть не на каждом грунте;
• При подключении нескольких точек употребления воды в один миг существенно миниатюризируется напор.

Фильтровая скважина, почти всегда, добивается глубины менее 20 5 метров. Пробурить такую скважину экономно наименее накладно, чем артезианскую, но она будет работать менее 2-ух 10-ов лет. Сильными сторонами такой конструкции может быть именовать:

• Неплохой состав воды;
• Легкость возведения;
• Скорость возведения.
• Минусами фильтровой скважины имеется такие моменты:
• Необходимо систематически прокачивать воду;
• Низкая отдача воды зимний период.

Артезианская скважина- очень глубочайшая, может быть около пятидесяти метров. Бурение востребует больших издержек, так как нужна особенная техника. Но уровень свойства воды и долговечность сооружения перекроет все издержки. Преимуществами скважины может быть именовать такие аспекты:

• Неизменный уровень воды;
• Защищена от сторонних предметов и организмов;
• Может обхватывать пара домов;
• Длительный срок эксплуатации;
• Не заиливается в протяжении неиспользования.
• Но направляться сказать и о недочетах:
• Для бурения необходимы разрешительные документы;
• Уровень свойства воды может быть плохимический в следствии перенасыщения некими элементами;
• Накладность.

В случае если имеется возможность выбора, определяйтесь, какой источник воды нужен как раз для вас.

Достоинства и недочеты зимнего водоснабжения

Возможность воспользоваться баней зимний период есть большим преимуществом, но как уже было сказано, облагораживание такой способности просит временных и вещественных издержек. Схематически метод построения водообеспечения может быть представить так:

• В случае если на участке еще как бы нет источника воды, следует аккуратно обдумать самое наилучшее место и пробурить скважину или выкопать колодец;
• Последующий шаг –разведение наружной системы водовода: копаются траншеи и находится система труб, необходимо дополнительно утеплить их, для этого в траншеи засыпается керамзит или укладывается минеральная вата, глубина размещения труб – ниже уровня вымерзания грунта;
• Потом инсталлируются насосное оборудование, фильтры, бак для воды;
• Последующий шаг – разводка системы труб в бани, соединяются вертикальные и горизонтальные трубы;
• Последним будет шаг подключения сантехнического оборудования и проверка функционирования системы.

Для бесперебойной работы насоса, от которого зависит поступление воды, следует учитывать такие главные моменты:

• Мощность;
• Безопасность;
• Размер скважины;
• Высота водяного столба.

Греть воду будет особенный водонагревательный устройство. Они делятся на емкостные и проточные. Емкостной устройство позволяет сберегать и получать тёплую воду. По окончании нагревания воды, будет поддерживаться лучшая температура

Беря во внимание огромное электропотребление, в бане необходимо сделать надежную проводку. При сильных морозах чтоб не было размерзания труб, воду необходимо сливать

Минусами данного варианта может быть именовать необходимость дополнительных издержек и сложность в эксплуатации. Но в случае если все требования по зимнему водоснабжению делать, то может быть услаждаться красотами парилки в хоть какое время года и при хоть какой погоде.

Укладка трубы в сухой грунт

Если трубы прокладывают под землей, учитывают уровень почвенных вод. Если они далеко, устройство подземного водопровода в баню не вызывает сложностей. Трубы берут полиэтиленовые, другой пластик или сталь не подходят. Роют траншею глубиной не меньше 0,5 м. Даже если полиэтиленовая труба замерзнет, она настолько эластичная, что останется целой. Чтобы надежно защитить от морозов, закапывают на 20-30 см ниже уровня промерзания почвы, утепляют.

Укладка трубы в траншею под баней.

Уязвимое место водопровода – металлические краны и сгоны, применяемые для соединения отдельных веток системы. Полиэтиленовые трубы можно стыковать муфтами, если вода из труб стекает. В неотапливаемом помещении от стальных муфт и сгонов отказываются. Соединяют встык при помощи паяльника, создавая сплошную магистраль. Краны берут классические из чугуна или другого металла – они не так чувствительны к морозам, как шаровые.

Основные источники подачи воды в баню

Если прогреть воду труда не составляет: используется банная печь, либо дополнительно устанавливается бойлер, то подать воду в отдельно стоящую постройку достаточно сложно. Нужно продумать, как будет установлена насосная станция, какое оборудование будет максимально эффективным и т.д.

• колодец;
• централизованная система водоснабжения;
• скважина.

Проще всего и эффективнее будет врезаться в систему центрального водоснабжения, которая предполагает подачу воды, как в дом, так и в баню, размещенную рядом. Перед тем как сделать водопровод в баню, придется оформить соответствующее разрешение от органов, заведующих водоснабжением, а затем приступать к работам.

Выполняется монтаж системы следующим образом:

1. Монтируется трубопровод и устанавливается необходимо оборудование в помещениях бани.
2. Изучается схема размещения водопроводных труб на земельном участке.
3. От центрального трубопровода подводится труба, затем подключаемая уже внутри бани.
4. Тестируется и запускается подача воды на постоянной основе.

Укладка трубы в сухой грунт

Первое, на что необходимо обратить внимание, перед тем как провести воду в баню, это уровень грунтовой воды-верховодки. Наиболее древний и проверенный способ прокладки водопровода для парилки безо всяких лишних премудростей и ухищрений требует выполнения двух условий:

• Максимально сухой и плотный грунт, с низким уровнем поверхностных вод;
• Трубы для водопровода в баню должны быть только из полиэтилена, никакого полихлорвинила или полипропилена.

Уложенная на глубину не менее 50 см полиэтиленовая водопроводная труба оказывается достаточно гибкой и эластичной, чтобы выдержать давление замерзшей воды без повреждений. Единственным уязвимым местом в водопроводе для бани остаются детали металлической арматуры – краны и сгоны, с помощью которых традиционно соединяют отдельные ветки системы водоснабжения.

Совет! Чтобы избежать разрушения от ледяных пробок, участок водопровода из полиэтилена, проложенный по неотапливаемому помещению, стыкуют не стальными сгонами и муфтами, а паяют встык, в виде одной сплошной магистрали.

Если после закрытия бани в трубах остается воды менее ¼ от внутреннего объема, то зимний водопровод из полиэтилена можно стыковать любым доступным способом, но при этом саму магистраль утепляют пенополистиролом.

Пассивные методы утепления водопроводной трубы

Принимать меры, чтобы в частном доме не замерзла вода в трубе под землей, необходимо на стадии строительства здания (прокладки коммуникаций). Для этого применяют пассивные, то есть без использования энергетических источников, способы защиты трубопровода. К ним относятся:

1. устройство траншеи для внешней магистрали ниже глубины промерзания на 15…20%;
2. отсыпка траншеи и засыпка трубы щебнем, керамзитом или другим материалом, обеспечивающими быстрый сток просочившейся с поверхности воды;
3. использование толстостенных трубопроводов большого диаметра, создание уклона в сторону колодца или скважины;

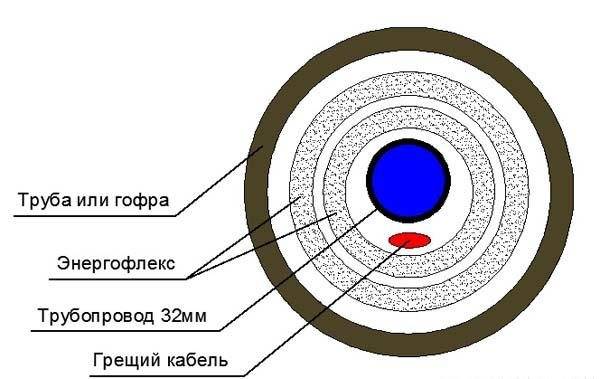

4. организация теплоизолирующего слоя вокруг трубопровода и мест его соединения с внутридомовыми коммуникациями;
5. стыковка магистрали с водопроводом и/или канализацией внутри дома легкосъемными элементами – это позволит быстро проверить трубопровод на наличие ледяных пробок и устранить их.

Важно: при создании индивидуальной ветки от магистрали или прокладки водопровода от скважины или колодца к дому стоит отдать предпочтение полипропиленовым, а не металлическим трубам. Это позволит снизить риск разрыва и понизить температуру замерзания жидкости.

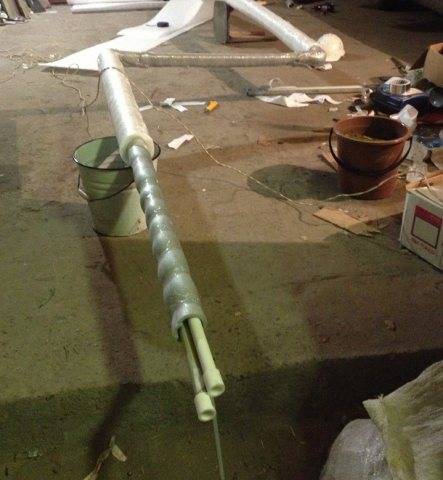

Материалы для теплоизоляции водопроводных и канализационных труб

Основные требования к теплоизолирующим материалам для пассивной защиты труб:

• минимальный коэффициент теплопередачи;
• максимальная сопротивляемость проникновению влаги в изолятор;
• устойчивость к действию окружающей среды, химической и физической (давление, удары);
• долговечность;
• для трубопроводов с горячей водой – способность работать при высоких температурах трубы без потери эксплуатационных свойств.

Таким требованиям отвечают изолирующие короба из пенопласта, вспененного полиуретана, базальтовой ваты с внешним защитным слоем или без. В качестве защитного (и дополнительного теплоизолирующего) слоя используются металлическую фольгу, полимерное покрытие. Применима также стекловата и минеральная вата, однако выпуск этих материалов в виде рулона или матов требует обязательного применения дополнительной обмотки снаружи из рубероида, полиэтилена, стеклоткани. Более детально сравнительные характеристики утепляющих материалов для наружных работ рассмотрены в тематической статье.

Инновацией на строительном рынке считается теплоизолирующая краска (покрытие). Ее наносят с помощью распылителя, толщина слоя регулируется условиями эксплуатации. Особенно удобен этот материал на труднодоступных участках и для восстановления поврежденных фрагментов теплоизоляции.

В случае, когда теплоизоляция выполняется после длительного периода эксплуатации (замерзли трубы на даче, их решено утеплить), применяется тот вариант материала, который допускают условия прокладки трубопровода. Так, для проложенных непосредственно в грунте труб необходимо заглубить и расширить траншею на участке так, чтобы можно было проложить слой утеплителя. Для входящих в дом фрагментов применяются прямые и изогнутые короба из изолирующих материалов.

При отсутствии угловых элементов или несоответствии их диаметра требуемому применяют метод секционной нарезки так, чтобы фрагменты плотно охватывали трубу на изгибе.

Подключение водопровода от дома к бане

Ситуация значительно упрощается, если помещение парилки находится рядом с отапливаемым домом. В этом случае водопровод к бане можно проложить без особых ухищрений и перестраховок.

В качестве материала можно использовать полипропиленовые трубы, лучше всего марки «Стаби», армированные толстой алюминиевой фольгой. В доме трубу зимнего водопровода подключают к системе горячего водоснабжения. Можно подсоединить и к выводу холодной воды, но в этом случае для обогрева магистрали нужно будет одеть на соединительную муфту греющий элемент. Теплопроводности фольги будет достаточно, чтобы подведенное к трубе тепло распространялось на 5-7 м длины водопровода.

Для прокладки магистрали достаточно вырыть между домом и баней траншею глубиной 60-70 см, засыпать ее насыпной теплоизоляцией. Пластиковую трубу одевают в двухслойную полипропиленовую теплоизоляцию, укладывают на подушку и засыпают глинистым грунтом.

Если расстояние между баней и домом более 7 м, то нужно будет использовать саморегулирующийся греющий кабель. Пластиковую магистраль предварительно обтягивают металлической фольгой, далее спиралью наматывают кабель на 24 В, после чего одевается «чулок» теплоизоляции и укладывается в подготовленную траншею.

Понятно, что греть трубу зимнего водопровода в бане придется круглые сутки, поэтому для обеспечения пожаробезопасности для электрообогрева потребуется сделать отдельный понижающий трансформатор с автоматом защиты.

Укладка трубы в сухой грунт

Первое, на что необходимо обратить внимание, перед тем как провести воду в баню, это уровень грунтовой воды-верховодки. Наиболее древний и проверенный способ прокладки водопровода для парилки безо всяких лишних премудростей и ухищрений требует выполнения двух условий:

• Максимально сухой и плотный грунт, с низким уровнем поверхностных вод;
• Трубы для водопровода в баню должны быть только из полиэтилена, никакого полихлорвинила или полипропилена.

Уложенная на глубину не менее 50 см полиэтиленовая водопроводная труба оказывается достаточно гибкой и эластичной, чтобы выдержать давление замерзшей воды без повреждений. Единственным уязвимым местом в водопроводе для бани остаются детали металлической арматуры – краны и сгоны, с помощью которых традиционно соединяют отдельные ветки системы водоснабжения.

Совет! Чтобы избежать разрушения от ледяных пробок, участок водопровода из полиэтилена, проложенный по неотапливаемому помещению, стыкуют не стальными сгонами и муфтами, а паяют встык, в виде одной сплошной магистрали.

Если после закрытия бани в трубах остается воды менее ¼ от внутреннего объема, то зимний водопровод из полиэтилена можно стыковать любым доступным способом, но при этом саму магистраль утепляют пенополистиролом.

Незамерзающие краны

Частая причина отсутствия воды в трубопроводе — замерзший кран. Особенно это актуально, если воду для бытовых нужд зимой необходимо набирать во дворе или пользоваться поливом при периодических заморозках. Кран, который устанавливают в земле, называется гидрантом. Он представляет собой отрезок трубы длиной до 1,2 м с рычагом в верхней части и клапаном в нижней. Внутри предусмотрена еще одна труба меньшего диаметра.

Пример крана

Один конец гидранта подключают к водопроводной магистрали, другой находится над землей и служит для подачи воды. При подъеме рукоятки срабатывает клапан внутренней трубки, соединенный с рычагом посредством штока. После опускания ручки клапан перекрывает доступ воды, а ее остатки стекают по внешней трубе обратно в водопровод. Таким образом в гидранте жидкость не остается, а значит, отсутствует риск ее замерзания.

Пример гидранта

Устройство и принцип действия крана, подключаемого к домовой сети, похожи на подземный гидрант, но с некоторыми различиями. Конструкцию прокладывают в стене. На внешнем конце находятся вентиль и излив, на другом — обратный клапан со штоком. Длина изделия от 15 до 60 см для стен различной толщины. Поскольку запирающий клапан расположен в области положительных температур, кран не замерзает даже в сильный мороз.

Поворотом вентиля клапан открывается, и вода устремляется в излив. При обратном вращении рукоятки просвет трубы закрывается. Остатки жидкости самопроизвольно удаляются, и труба остается пустой.

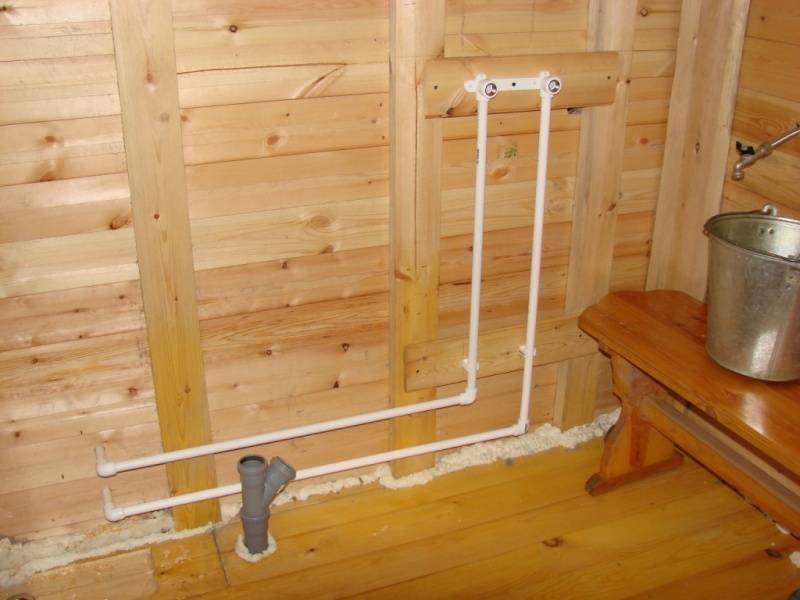

Разводка труб внутри бани

Один из типовых вариантов укладки труб в помещении приведен на схеме ниже.

Вода заходит вовнутрь здания через пол или стену предбанника. Здесь же располагаются грязевой фильтр, кран слива воды из накопительного бака, обычно поднятого на чердак постройки. В конструкции водопровода предусмотрено три независимых системы слива:

• Из накопительной емкости;
• Из холодного контура бойлера;
• Слив из горячего контура, соединенного с теплообменником печи.

Несмотря на кажущуюся сложность, схема достаточно проста и эффективна в работе. После глушения топки печи избыточное давление пара выдавит воду и из бойлера, и из водяного накопителя. Сливные краны, расположенные под черновым полом в бане, оставляют открытыми, что обеспечивает относительно полный выход жидкости из водопровода за короткий срок.
