Самостоятельное создание моделей

Как стало ясно из предыдущего пункта, заниматься созданием моделей в Google SketchUp достаточно просто и удобно. И это можно сделать несколькими способами. Один из них – проработать модели самостоятельно. Для этого необходимо освоить инструменты. Это достаточно увлекательный процесс. Инструментов в SketchUp не так уж много, и все их функции достаточно очевидны уже из их названия. Поэтому стоит потренироваться некоторое время и можно приступать.

Хорошо, если есть четкое представление, какой результат хочется получить. На основе линий и простых фигур можно создать достаточно реалистичную модель. Также можно поработать с цветом и текстурой. Есть возможность создавать свои текстуры, скачивая подходящие изображения. Например, это здорово помогает, когда в SketchUp у модели должна присутствовать текстура древесины, камня и т. п. Все, что нужно – найти подходящую картинку и загрузить в программу, применив к определенной модели.

Еще один плюс при самостоятельном моделировании заключается в том, что можно контролировать точность всех измерений в ходе всего процесса. При самостоятельной работе с моделями SketchUp будет полезно освоить группирование объектов. Это значительно облегчит работу. Объекты, находящиеся в группе, как бы отделяются от всех остальных. Их нельзя задеть или случайно изменить, не заходя в режим редактирования группы. Стоит изучить особенности работы с компонентами. Это поможет, когда придется проектировать несколько симметричных деталей. Например, одинаковые фасады кухонных шкафов, ножки стола и т. п.

Проектирование нижней обвязки

Первым делом необходимо сформировать первую доску и выбрать заливку, создать компоненты со своим именем и габаритами. Впоследствии при помощи плагина Cut List будет высчитываться кол-во компонентов. Если предполагается работа без них и без групп, то рекомендуем оставить зазор в миллиметр между элементами. Еще можно скрыть слой с фундаментом для удобства пользования программой. Обвязка должна совпадать с габаритами дома и его внутренними стенами. Чтобы выровнять горизонтальную платформу создайте две доски обвязки. В принципе, можно использовать и один слой, требуется только проверить чтобы плоскость 1 этажа здания совпала с высотой ступенек крыльца. Нижняя обвязка делается при помощи функций копирования, перетаскивания и переворачивания.

Плагины для Гугл SketchUp

Программа проектирования имеет многие установленные элементы, к примеру, в ней есть библиотека, содержащая мебель, текстуры материалов и т.д. Однако есть и независимо компилируемые программные модули, динамически подключаемые к главной программе и предназначающиеся для увеличения ее возможностей, или плагины. Некоторые плагины для Гугл SketchUp:

• плагин V-Ray позволяет визуализировать 3d модели;
• плагин Make Faces делает работу легче с чертежами и схемами, импортированными из AutoCAD;
• плагин Pen Tool+ работает как добавление к инструменту Перо и т.п.

Есть плагины, которые помогают визуализировать 3d моделирование, увеличивают возможности некоторых инструментов, ими улучшается анимация, экспортируются в установленном формате проекты. Плагины можно скачать и free – свободно. Как применять тот или другой плагин, можно увидеть в видео-обзорах online.

Сама программа Гугл SketchUp применяется не только на компьютере и не только с ОС Windows: есть portable-версия, версии для iPad, android, for mac. Программа применяется в большом колличестве стран на многих языках, о чем говорит, к примеру, ее расположение на турецком сайте софта http://www.indir.com/.

Фото 3 — Гугл SketchUp для Mac

О том, как пользоваться программой, рассказывают уроки Гугл SketchUp. Обучение как работать со SketchUp предоставляют не только видеоуроки и видеокурсы, есть и прочие материалы: это и самоучитель, и книга-учебник по программе, и руководство к самой программе – инструкция, и мнения клиентов о приложении.

Аналоги Google SketchUp

SketchUp считается простым редактором для работы с 3D и 2D моделями. Его функционала вполне достаточно для выполнения самых необходимых действий. Поэтому он подходит не только для любительского, но и профессионального редактирования.

Как и у любой другой программу, у SketchUp есть свои аналоги, к которым относятся такие приложения, как:

• Blender
• AutoCAD
• ArchiCAD
• K-3D
• Art of Illusion
• Zmodeler

Каждый из них имеет свои особенности и недостатки, поэтому подходит для создания предметов интерьера, моделирования игровых персонажей и их последующего внедрения или других целей. Все они имеют схожий между собой функционал и могут частично или полноценно заменить друг друга.

В отличие от них, SketchUp Pro поставляется сразу с дополнительными компонентами Style Builder и LayOut, которые позволяют осуществлять более реалистичную визуализацию созданных моделей, проектов, а также позволяют работать с документацией (чертежи).

Плагины для Google SketchUp Программа проектирования имеет много встроенных компонентов, к примеру, в ней есть библиотека, в которой имеется мебель, текстура материалов и многое другое. Но имеются и независимо компилируемые программные модули, которые динамическим образом подключаются к главной программе и предназначены для того, чтобы расширить ее возможности либо плагины.

Эти уроки очень полезны для тех, кто хочет создать у себя на дачном участке красивый дизайн или можно спроектировать интерьер дома. Рассмотрим основные плагины для программы Google SketchUp pro: V-Ray дает возможность демонстрировать 3d элементы модели; Make Faces может облегчить работу с чертежом и схемой, которые можно импортировать из AutoCAD; Pen Tool+ осуществляет работу в качестве дополнения к инструментам Перо и так далее.

Имеются также плагины, помогающие демонстрировать 3d модели, увеличивают некоторые инструменты, ими можно усовершенствовать анимации, экспортировать в определенный формат некоторые проекты. Плагины можно скачивать и free – свободно. Как применять какой-то из плагинов, можно взглянуть в онлайн-уроки.

Стены

Формируем периметр внутренних помещений здания, установив доску нижней обвязки на проекцию стен дома. Чаще всего для внутренних стен используется доска 38*100 миллиметров с шагом в 40 см.

Шаг наружных стоек должен быть равны листам, использующимся для формирования стен здания. Первая из них должна быть смещена вполовину своей толщины для правильного монтажа начального листа ОСБ. Устанавливаем стойку, следом копируем остальные с необходимым отступом. Проемы под окна и двери будут формироваться позднее. В итоге мы получили каркас дома, который соответствует размерам листов ОСБ и теплоизоляции. Стойки внутренних стен рассчитываются согласно размерам листа гипсокартона для обшивки.

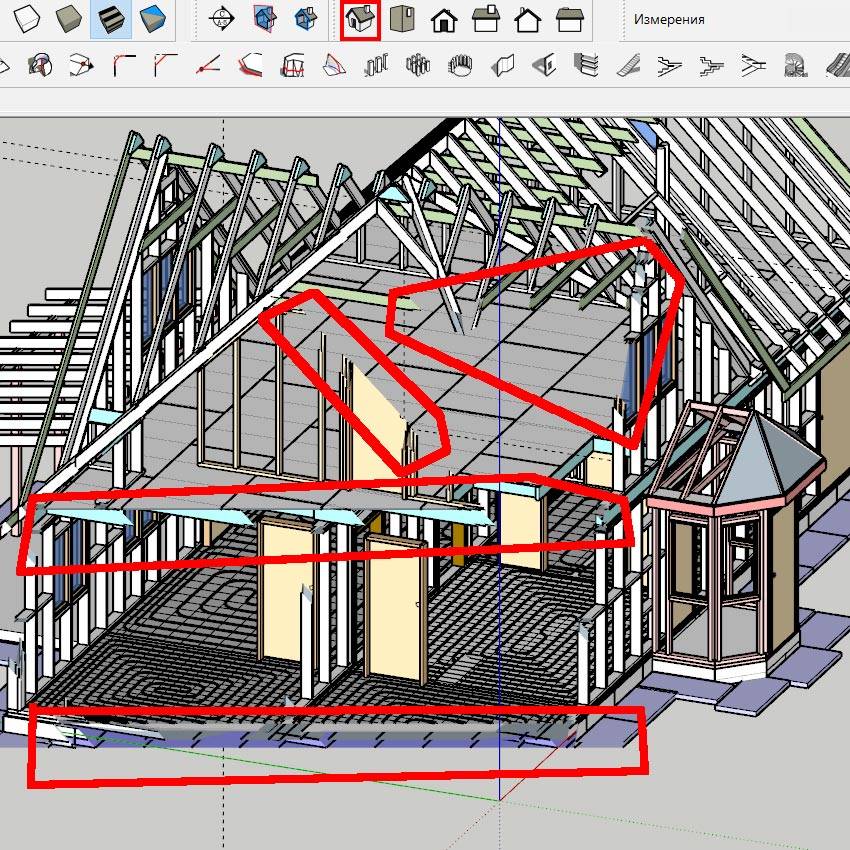

Следующим этапом как построить каркасный дом в SketchUp является планирование мест размещения окон и дверей. Их компоненты стоит создавать отдельно и вставлять в стены. Главное – не нарушить шаг стоек.

Следует не забывать про то, что высота подоконника должна рассчитываться с учетом размеров радиаторов, используемых для отопления дома. Как правило почти все окна в каркасном доме имеют общие габариты, отличается лишь ширина по горизонтали, так что их размер зависит сугубо от ваших личных предпочтений. Если вы планируете использовать панорамные окна, то верх необходимо усилить балкой. Для проемов гаража требуется использовать LVL балки. Проемы под двери можно рассчитать заранее буквально до миллиметра, запросив информацию у производителя насчет их точных габаритов.

Для проектирования каркасного дома в SketchUp требуется рассчитать укосины. Для данной процедуры берется доска размером 40*150 миллиметров и под углом в 40-60 градусов устанавливается в наружные стойки каркасного здания. Для стен внутри дома необходимо сформировать рассечки, призванные защитить дом от пожара если стойка имеет высоту от трех метров.

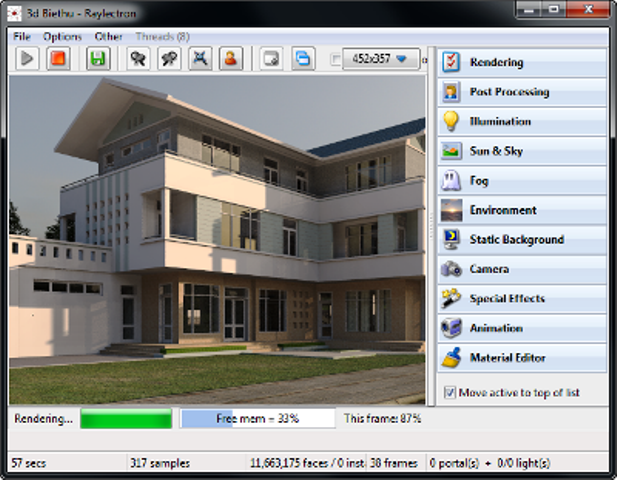

Raylectron

Raylectron

Вы также можете отслеживать прогресс при рендеринге и изменять качество моделей. Некоторые из основных функций включают в себя возможность остановить рендеринг, сохранить его, открыть его позже и возобновить рендеринг. Пользователи могут вращать, панорамировать, масштабировать и изменять материалы и источники света прямо из окна просмотра Raylectron.

Raylectron также поддерживает HDR-карты и может сохранять визуализированное изображение в формате HDR, он также может сохранять в JPG, PNG и многих других форматах. Еще одна уникальная особенность – процессы рендеринга происходят вне SketchUp, чтобы обеспечить непрерывную работу с отображаемой моделью.

Скачать здесь

ТАКЖЕ ПРОЧИТАЙТЕ: 5 лучших программ для домашнего дизайна контейнеров для Windows 10

Тея Рендерер

Thea Renderer

Программное обеспечение использует уникальную технику движка, называемую смещенным и несмещенным режимами рендеринга, для достижения этого качества. Некоторые из функций этого программного обеспечения для рендеринга включают использование Instancing внешних моделей (как прокси), встроенный и внешний редактор материалов Thea, с темной комнатой с несколькими элементами управления, расширенными настройками камеры и каналами рендеринга. Это позволяет создавать ваши модели с более подробными трехмерными результатами.

Скачать здесь

На этом наше лучшее программное обеспечение для отображения списка SketchUp подходит к концу. Обязательно зайдите на все официальные веб-сайты этих программ, чтобы иметь возможность проанализировать более подробную информацию обо всех этих инструментах, прежде чем принимать правильное решение для работы SketchUp.

Проектируем ванную

Быстро и легко создать собственный проект дизайна ванной с раскладкой плитки, расстановкой мебели можно, просмотрев видео, которое будет полезно для домашних мастеров и профессиональных дизайнеров. Для начала необходимо выбрать плитку, которая будет использоваться, и сохранить файл. Это необходимо для создания текстур. Начинается рисование с плоскости, соответствующей размерам помещения. Следующим этапом строятся стены и поднимаются на высоту потолка, отмечается дверной проем. Основной этап — раскладка плитки на стене. Задается размер одной плитки, она копируется и распределяется по всей стене, лишнее удаляется. Добавляется на плитку текстура и рисунок, расставляется мебель для большей реалистичности картинки.


Как пользоваться SketchUp

Архитектурное проектирование

Конек Скетчапа — эскизное проектирование архитектурных объектов. Эта программа окажет большую помощь на том этапе проектирования, когда заказчику нужно в кратчайшие сроки продемонстрировать общее архитектурное решение здания или его интерьера. Без траты времени на фотореалистичное изображение и создание рабочих чертежей, архитектор может воплотить свою идею в графический формат. От пользователя требуется лишь создать с помощью линий и замкнутых фигур геометрические примитивы и окрасить их нужными текстурами. Все это делается в несколько кликов, в том числе и настройка освещения, неперегруженная сложными функциями.

Скетчап очень удобен при создании технических заданий конструкторам и визуализаторам. В этом случае проектанту достаточно лишь оформить «болванку» для понимания задачи подрядчиками.

Полезная информация: Горячие клавиши в SketchUp

Алгоритм работы в SketchUp основан на интуитивном рисовании, то есть вы создаете модель так, как если бы рисовали ее на листе бумаги. При этом, нельзя сказать, что изображение объекта получится слишком ненатуральным. Используя связку SketchUp + Photoshop, можно создать впечатляюще реалистичные рендеры. Вам достаточно набросать эскиз объекта и уже в Фотошопе нанести реалистичные текстуры с тенями, добавить атмосферные эффекты, фотографии людей, автомобилей и растений.

Этот способ выручит тех, у кого нет достаточно мощного компьютера для просчета сложных и тяжелых сцен.

Более новые версии программы, помимо эскизного проектирования, позволяют создавать комплекты рабочих чертежей. Это достигается с помощью расширения «Layout», входящего в профессиональную версию SketchUp. В данном приложении можно создать макеты листов с чертежами, согласно строительным нормам. В виду высоких цен на «большой» софт, данное решение уже оценили многие проектные организации.

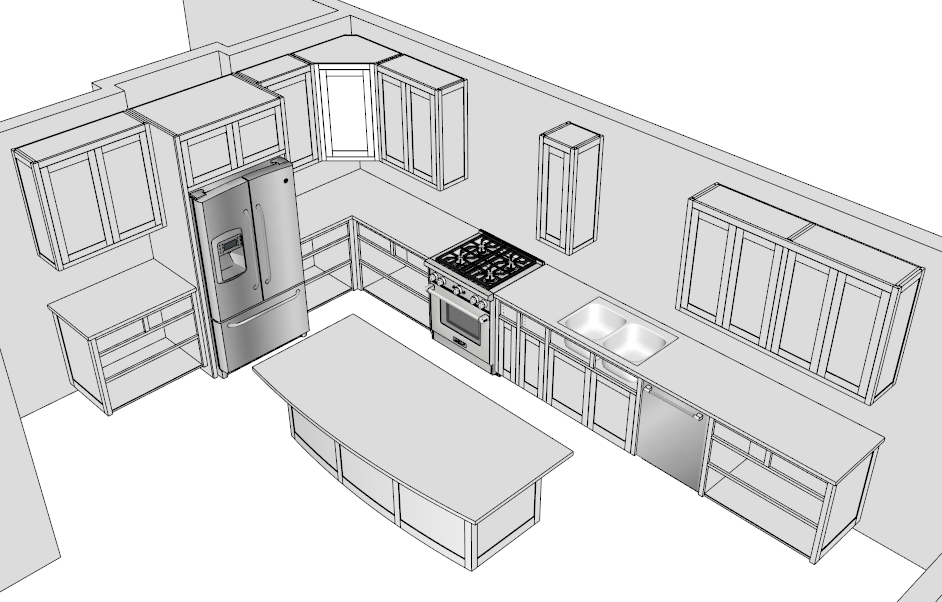

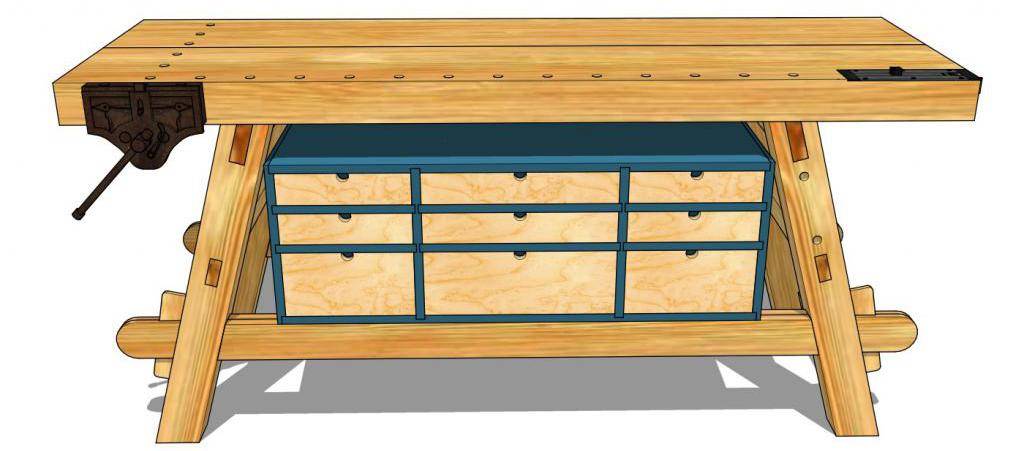

Дизайнерское проектирование мебели

С помощью линий, операций редактирования и текстурирования в Скетчапе элементарно создается мебель самых разных типов. Готовые модели можно экспортировать в другие форматы или применять в своих проектах

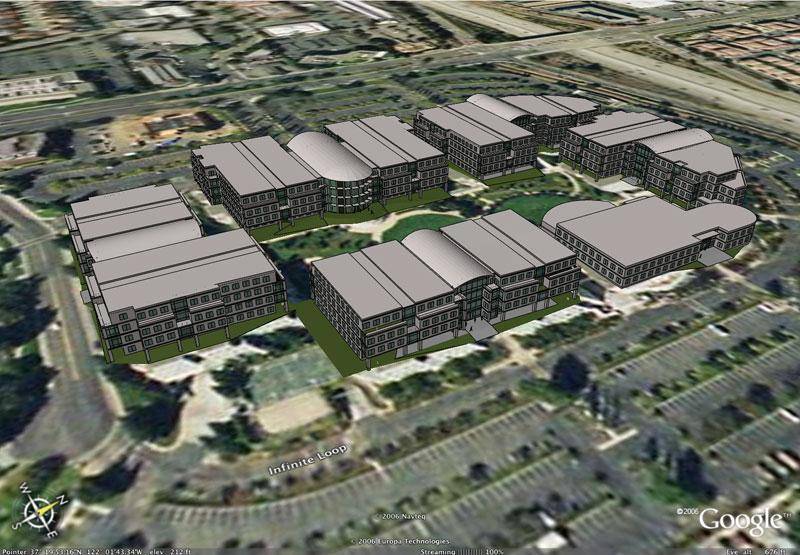

Проектирование с привязкой к местности

Читайте еще: Программы для ландшафтного дизайна

Благодаря связке с Google Maps, вы можете точно расположить свой объект в ландшафте. При этом вы получите корректное освещение в любую пору года и время суток. Для некоторых городов существуют трехмерные модели уже построенных зданий, поэтому вы можете поместить свой объект в их окружение и оценить, как изменилась окружающая среда.

Читайте на нашем сайте: Программы для 3D моделирования

Это был далеко не полный список того, что может программа. Попробуйте как работать, используя SketchUp, и вы будете приятно удивлены.

Плюсы и возможности Гугл SketchUp Pro:

• Поле контроля показателей в правом нижнем углу рабочей области взамен многих окон предварительных настроек.
• Инструмент Push/Pull («Тяни/Толкай»), благодаря ему можно перемещая любую поверхность в сторону выполнять новые стенки по бокам. Инструмент Follow Me («Ведение») позволяет перемещать поверхность вдоль заблаговременно заданной кривой.
• Программа LayOut, она позволяет выполнять интерактивные презентации, интегрируя трехмерные модели с двухмерными компонентами, к примеру, фотографиями и текстом. При этом созданный документ может быть большого формата и иметь большое разрешение.
• Благодаря системе Photo Match можно выполнять трехмерные модели на основе фотографий: одной или нескольких.
• В палитре Styles открыт доступ к разным эффектам, водяным знакам, объемному тексту.
• Возможность моделировать поверхность земли, выполнять ландшафт, ставить географически точные тени.
• Возможность выполнять модели натуральных строений и предметов, создание объектов с указыванием настоящих физических размеров в сносках.
• Наличие библиотеки элементов (моделей), материалов и стилей, которые можно выполнять без посторонней помощи либо загружать готовые изменения. Перемены в элементах могут быть показаны во всех местах, где они употреблены.
• Возможность работы со слоями, просмотр модели в разрезе, возможность работы со сценами, хороший режим осмотра трехмерной модели.
• Возможность применения одновременно с Гугл Earth, к примеру применять данные со спутника, как основу для построения модели.
• Создание макросов, поддержка плагинов для экспорта файлов в самых разных форматах и визуализации трехмерных сцен.
• Техподдержка.

Программа проста, но областей ее использования очень много. Это и архитектура, и моделирование строений, и дизайн ландшафта, и интерьерный дизайн, и инженерное проектирование, и остальные сферы.

При ее помощи можно выполнять и показывать большие презентации и документы, применять двухмерные векторные инструменты, экспортировать векторные изображения, разместить большинство моделей с описаниями на одной странице и т.п. Довольно быстро можно выполнить построение фактически разной сложности: несколько линий и готов чертеж, еще пару действий – и готов объемный макет.

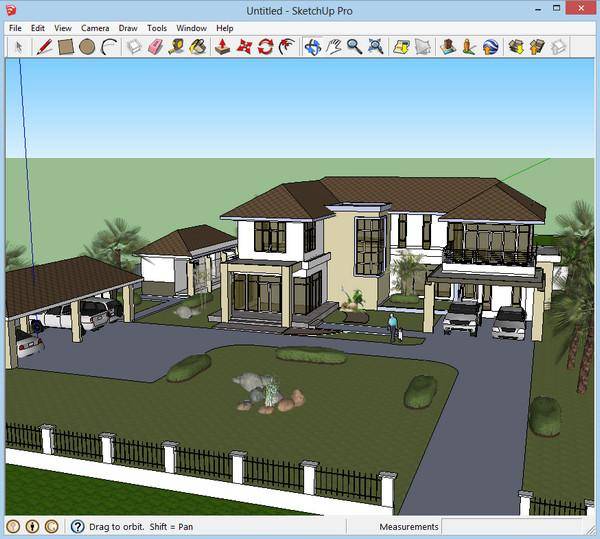

Фото 2 — Интерфейс пользователя Гугл SketchUp

Системы автоматизированного проектирования

Система автоматизированного проектирования, или в сокращении САПР, представляет собой определенную программную среду, в которой процесс проектирования комплексно автоматизируется. Говоря простым языком, САПР полностью исключает метод карандаша и бумаги, позволяя вам в кратчайшие сроки прийти к детальному и реалистичному результату. Далее в статье мы обсудим наиболее удобное и эффективное ПО для автоматизированного проектирования, однако не все так просто. У таких программ есть три больших недостатка:

1. Сложность. Нельзя просто так взять и за пару секунд стать продвинутым проектировщиком. Хоть современные САПР и имеют интуитивно понятный интерфейс, чтобы создать по-настоящему хорошую модель придется потратить как минимум несколько часов на освоение базового функционала.
2. Отсутствие русифицированной версии. Работа с программами моделирования осложняется отсутствием русской версии в большинстве случаев. Зарубежная терминология может серьезно вас запутать и замедлить весь процесс.
3. Цена. Хороший софт не распространяется за дешево или бесплатно. Если вам нужен скетч на быструю руку или общий план пристройки к загородному дому, то хватит и пробной версии. Но если вы настроены серьезно, то придется заплатить в районе $300 (или скачать пиратскую версию).

Совет: как только вы выберете наиболее подходящий софт для моделирования, в первую очередь посмотрите несколько обучающих видео. Например, для желающих работать в AutoCAD Architecture есть отличная серия уроков, где за час с лишним можно ознакомиться с интерфейсом и приступить к полноценной работе.

Системные требования

• Операционная система: Mac OS или Windows x64.
• Процессор: 1,0 GHz для Windows или 2,1 для Mac OS.
• Видеокарта: 3D c 512 MB и поддержкой OpenGL 2.0 для Mac OS или 3.0 для Windows.
• Оперативная память: от 4GB.

Свободное место на жестком диске: от 500 MB для установки самого редактора и около 200 MB для компонентов LayOut и Style Builder.

Внимание! Программа не поддерживает операционные системы семейства Linux и более старые версии Windows (XP, Vista). Помимо SketchUp Pro 2017, вы также можете скачать более раннюю версию SketchUp Pro 17.1.174 и SketchUp Make 16.1. В чем их отличие, рассмотрим далее

В чем их отличие, рассмотрим далее

Помимо SketchUp Pro 2017, вы также можете скачать более раннюю версию SketchUp Pro 17.1.174 и SketchUp Make 16.1. В чем их отличие, рассмотрим далее.

Продукты SketchUp

SketchUp Free

Это бесплатная браузерная версия. Для ее использования нужно только зарегистрироваться на сайте продукта. SketchUp Free рассчитан в первую очередь на новичков и любителей, но обладает широким функционалом и позволяет пользоваться бесплатными объектами из хранилища 3D Warehouse или других источников.

SketchUp PRO

Платная версия для профессионального использования. Для работы нужно скачать дистрибутив официального клиента и зарегистрироваться в нем. Профессиональная версия обладает расширенным набором функций создания и редактирования трехмерных моделей, визуализации, использования дополненной реальности, полноценного климатического анализа и т.д.

SketchUp for Schools

Эта версия предназначена для обучения 3D-моделированию в школах. Для работы с ней требуется только компьютер с браузером и выходом в интернет. SketchUp for Schools имеет базовый функционал, позволяющий решать типовые задачи в рамках учебного процесса — отрисовку 2D- и 3D-моделей, раскрашивание, нанесение простейших текстур и т.д.

SketchUp Shop

Персонализируемый продукт на базе версии Free для самостоятельного 3D-моделирования. Встроенный редактор дополнен неограниченным облачным хранилищем, функциями просмотра модели на мобильных устройствах, экспорта и импорта файлов различного типа, широкой экспертной поддержкой.

SketchUp Studio

Версия, созданная на базе десктопного PRO и ориентированная на выполнение командных проектов. Включает инструменты моделирования с использованием данных облака точек, высококачественной визуализации, совместной работы, создания презентаций, просмотра с помощью AR/VR-приложений. Есть специализированная версия Studio для вузов.

Enterprise

Дополнение для работы с корпоративными решениями SketchUp. Включает консолидированные покупки и продления, средства для обучения специалистов, управления подписками и правами доступа, приоритетную поддержку.

Sefaira

Инструмент для гибкого анализа энергоэффективности здания. Позволяет исследовать проект на соответствие климатическим, экологическим и энергетическим стандартам, сравнивать различные варианты планировки и компоновки, обмениваться данными исследования и т.д.

SketchUp Layout

Дополнение используется для создания автообновляемых чертежей, схем, конструкторской и проектной документации на основе трехмерных моделей, разработанных в SketchUp. Дополнение имеет встроенный векторный 2D-редактор, позволяющий добавлять в документ детали, пояснения, спецификации.

Все продукты сопровождаются подробной инструкцией для более простого освоения. Если возникнут вопросы или технические трудности, можно использовать опцию «Инструктор» в интерфейсе программы или обратиться в техническую поддержку, где вам оперативно ответят.

Порядок выполнения

Откроем SketchUp и выберем шаблон Simple Template – Meters.

Выберем инструмент фигуры и нарисуем на земле квадрат по форме дома.

Теперь, выдавим его с помощью инструмента выдавить/вдавить (push/pull).

Сделаем стены. Для этого используем инструмент Сдвиг (Offset).

Повторим операцию ещё раз.

Образовалась довольно узкая рамка, которую можно использовать для создания стен. На этом этапе стоит добавить все запланированные перегородки.

Лишние линии убираются инструментом Ластик (Erase).

Выдвигаем стены.

Прорежем двери и окна. Для начала по периметру дома создадим направляющую линию. Последней линией контур не замыкаем, иначе образуется новая плоскость.

Нарисуем на стене квадрат и выделим его.

Нажимая Ctrl+C и Ctrl+V, копируем его по стене, привязывая к линии.

После копирования окон лишнии линии стираем.

С помощью инструмента Вдавить/выдавить вдавливаем окно до состояния “На грани” (On Face).

Теперь, инструмент запомнил глубину и можно вырезать окна двойным кликом.

Вырежем дверь похожим образом.

Используем инструмент “Ведёрко” (Paint Bucket) для наложения текстур. Выберем подходящую текстуру и зальём пол с фундаментом.

Аналогично поступим со стенами.

Чтобы наложить текстуру на замкнутый контур, нажмём Shift, чтобы наложить на все плоскости, имеющие такую же текстуру — Ctrl.

Текстура на стену легла не идеально. Перейдём в свиток Текстура-Позиция, и перетягивая красный ползунок мы изменим позицию текстуры, а зелёным — её размер.

Сейчас текстура этой стены отличается от остальных стен. Используем клик левой кнопки мыши по этой стене с зажатым Alt на инструменте “Ведёрко”, чтобы запомнить настройки текстуры на этой стене.

И красим инструментом “Ведёрко” остальные стены.

Перейдем к созданию крыши. Для этого нужно заблокировать данный участок от редактирования, чтобы ничего не испортить. Выделим дом и вызовем свиток меню “Сгруппировать”.

На одном из торцов дома создадим плоскость для крыши.

Попрошу заметить, что мы вышли из группы кликом по пустому месту на экране. Если плоскость маленькая, её можно увеличить инструментом “Растянуть” (Scale).

Рисуем на плоскости очертания крыши. Лишние линии можно стереть.

Инструметом Выдавить/вдавить придаём объем.

Используем “Сдвиг” на крыше, чтобы добавить объёма.

И вдавим плоскость немного внутрь.

Окрасим всё подходящими текстурами и удалим человека. Домик готов для импорта в Unity!

В настройках импорта в Unity надо выставить галочку Generate Colliders, а во вкладке Material – Use External Materials.

При этом, импортируются все материалы и создадутся папки.

Теперь, у вас есть своя собственная модель дома, для использования в играх!

Файл “core.rb”

Каждая функция возвращает объект Shasoft::Object3D::Object3D который содержит методы для перемещения объекта и его поворота

• Функция name() — установка имени объекта. Не стоит им пренебрегать. При сборке может сильно помочь

• Функции объекта moveX, moveY, moveZ позволяют перемещать объект по соответствующим осям.

• Функция move(x,y,z) позволяет переместить объект сразу по трем осям

• Функции объекта rotateX, rotateY, rotateZ позволяют вращать объект вокруг соответствующих осей.

• Есть функции псевдонимы moveRed, moveGreen, moveBlue, rotateRed, rotateGreen, rotateBlue где оси X(red), Y(green), Z(blue) названы по их цвету в SketchUp. Может кому-то так будет удобнее. Каждая функция возвращает указатель на сам обхект. Это позволяет делать цепочку вызовов

• Функция объекта set(dict,key,value) позволяет установить значение атрибута. dict — имя словаря, key — имя атрибута, value — значение

• Функция объекта get(dict,key,value=nil) позволяет получить значение атрибута. dict — имя словаря, key — имя атрибута, value — значение

• Метод copy позволяет получить копию объекта (хотя работает не очень стабильно :))

• Метод group позволяет получить стандартный объект SketchUp::Group

Определен метод для создания объекта. В качестве параметров можно передавать список объектов Shasoft::Object3D::Object3D или SketchUp::Group. Если список параметров пустой, то будет создана новая группа

Также есть функция которая позволяет получить список объектов (Skechup::Group). Можно задать имя словаря и будут возвращены только объекты, у которых такой словарь присутствует. В частности именно так я отделяю объекты лист ЛДСП от других. При создании я устанавливаю словарь LDSP по которому потом и фильтрую все объекты сцены.

LayOut

Компонент LayOut позволяет осуществлять оформление конструкторской документации на основе моделей, которые были созданы в программе SketchUp.

Сразу после запуска программа предлагает выбрать шаблон для дальнейшей работы. Для этого доступно несколько основных форматов: А3 и А4, книжная или альбомная ориентация листа.

Дополнительно можно указать тип бумаги: разлинованную (со вспомогательными линиями) или обычную, белую (в дальнейшем фон заливки можно будет изменить).

Интерфейс состоит из нескольких основных областей:

1. Меню, расположенное в верхней части экрана.
2. Рабочая область, расположенная по центру.
3. Панели инструментов, расположенные вокруг рабочей области.
4. Лоток по умолчанию, расположенный в правой части экрана.

Меню

В самой верхней части программы располагается Меню, которое позволяет получить быстрый доступ к основным функциям программы.

Оно состоит из таких пунктов, как:

1. Файл. Для осуществления простейших операций с документами. Позволяет открывать, сохранять и загружать 3D модели. Здесь же, в меню «Настройки страницы» можно изменить тип и формат бумаги, изменить ориентацию листа на книжную или альбомную.
2. Изменить. Для быстрого доступа к операциям для редактирования текущего документа. Включает такие операции, как отменить, вернуть, копировать, вставить. Здесь же находится меню «Параметры приложения», где можно настроить редактор изображений, текста и таблиц по умолчанию, изменить или добавить горячие клавиши для быстрого доступа к нужным компонентам программы. Выбрать настройки для запуска.
3. Вид. Позволяет изменять масштаб рабочей области, активировать сетку, включать режим панорамы, использовать символы предупреждения.
4. Текст. Для работы с надписями. Можно менять формат текста (курсив, полужирный, подчеркнутый, зачеркнутый). Осуществлять выравнивание, менять межстрочный интервал.
5. Упорядочить. Для удобной работы со слоями. Здесь же можно включить или выключить привязку объектов к сетке.
6. Инструменты. Перечень доступных для работы с файлом инструментов.
7. Страницы. Позволяет удалять или добавлять страницы, перемещаться между уже созданными.
8. Окно. Для управления элементами, находящимися в меню «Лоток по умолчанию», расположенном в правой части экрана.
9. Справка. Для быстрого доступа к справочной информации.

Лоток по умолчанию

Панель инструментов, расположенная под «Меню» включает в себя основные для редактирования компоненты. При необходимости ее можно удалить или переместить в другое место на экране.

Лоток по умолчанию помогает быстро настраивать рабочую область, поменять цвет фона, толщину линий и другие необходимые параметры.

По умолчанию включает в себя:

1. Цвета. Доступен выбор необходимого оттенка при помощи пипетки, используя схемы RGB, HSB, Оттенки серого, Изображение, Список. Здесь же можно настроить прозрачность альфа канала. Сохранить несколько цветов в палитру.
2. Стиль фигуры. Можно выбрать заливку для фигуры, тип, цвет и толщину линий. Настроить стиль штриха.
3. Заливка шаблоном. Для выбора доступны тональные заливки, символы материалов, геометрические плитки и шаблоны сайтов.
4. Модель SketchUp. Для удобной работы с моделями, которые были созданы в программе SketchUp. Позволяет осуществлять визуализацию объектов.
5. Стиль текста. Работа со шрифтами. Можно настроить выравнивание, межстрочный интервал, размер и тип шрифта.
6. Страницы. Для создания и редактирования страниц, перемещения между ними.
7. Слои. Для перемещения между слоями проекта. Можно настраивать их видимость, закреплять (защита от изменения) выбранные.
8. Вырезки. Для более подробной визуализации документа. Включает в себя всевозможные стрелки и указатели, которые можно удобно размещать.
9. Учебник. Краткая справка и помощь, касательно выбранного элемента. Информация будет меняться в зависимости от того, какой инструмент выбран.

При необходимости панель инструментов и меню Лоток по умолчанию можно закрыть. Благодаря этому можно значительно увеличить размер рабочей области. Вновь вернуть закрытые вкладки можно через пункт меню «Окно».

Основной интерфейс SketchUp

Интерфейс очень простой и интуитивно понятный, по сравнению с другими средствами 3d моделирования.

• Левая часть, представлена инструментами моделирования;
• В верхней кнопки управления видом и плагины;
• Правая — свойства. Приложение совершенно не требует искать что-то в основном меню, всё есть в панелях инструментов.

Инструменты моделирования в SketchUp

Есть несколько вариантов панели:

1. Большой набор инструментов — для большого монитора, очень удобный вариант. Все основные элементы находятся в одной панели и находятся на одном уровне без вложений.
2. Панель «начало работы» — панель по-умолчанию. Удобна для небольших экранов. Так же все элементы собраны в одной панели, но чтобы воспользоваться некоторыми функциями — требуется открывать вложенные меню.
3. Отдельные меню, по разделам — если Вам надо изменить порядок и расположение элементов управления на экране.

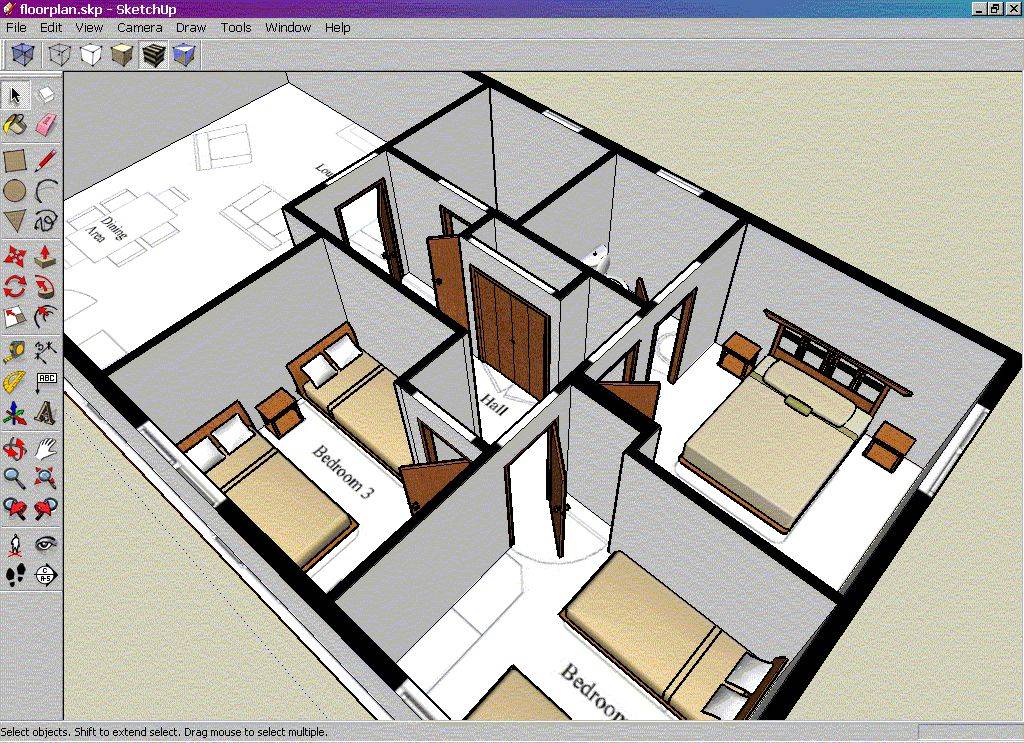

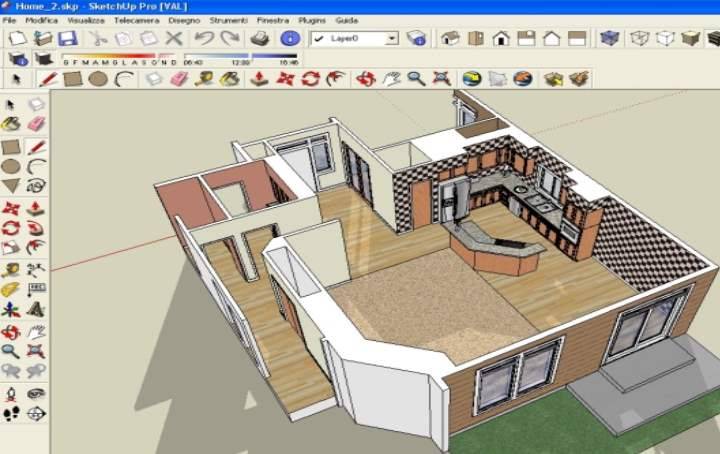

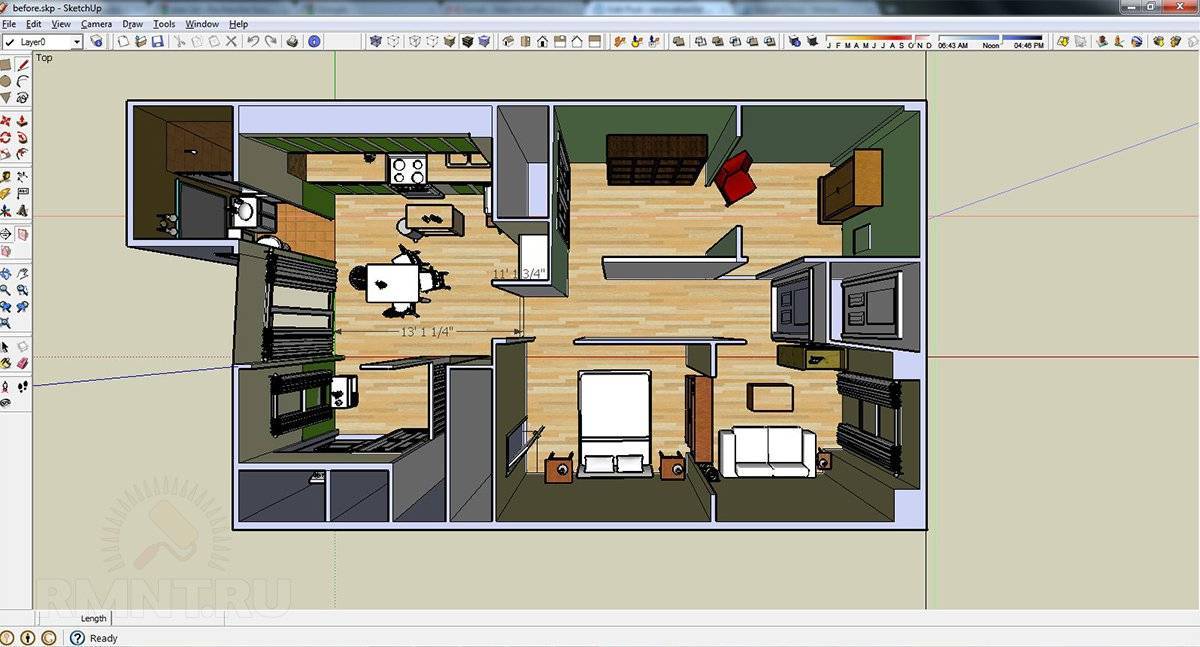

3D объекты рисуют сразу в основном окне, отдельного представления для чертежей нет. Можно карандашом или одной из плоских фигур начертить двумерный объект, а из него инструментом «тяни/толкай» выдавить объем. Или карандашом дорисовать объем.

Для фиксации направления перемещения (при рисовании или тяни/толкай) используются стрелки на клавиатуре:

• Вверх — фиксация вдоль синей оси;
• Вправо — фиксация вдоль красной оси;
• Влево — фиксация вдоль зеленой оси;
• Вниз — фиксация параллельно касательной оси. Ось касания задается ведением мыши вдоль одной из существующих линий.

Чтобы задать точный размер, во время рисования, задайте с клавиатуры размер и нажмите Enter.

Для задания вспомогательные линии, используем инструменты: рулетка и угломер:

• Инструмент линейка позволяет задать параллельные направляющие линии. Для этого нужно кликнуть по существующей линии (можно использовать осевые линии) и мышью переместить в нужном направлении. Расстояние между основной линией и направляющей задается с клавиатуры.
• Инструмент угломер задает направляющую под углом к выбранной линии. Нужно выбрать точку пересечения, задав с помощью стрелок плоскость или выбрать другую точку на линии, после указать угол или выбрав третью точку или задав угол с клавиатуры.

Первый запуск Скетчап

Поставляется приложение Гугл Скетчап на русском, поэтому русификатор скачивать не придется. На данном этапе нас интересует сам редактор, то есть приложение SketchUp Pro, а не два других его компонента. Поэтому запускать нужно именно его.

При первом запуске появится окно приветствия с тремя основными вкладками:

1. Изучение. Для работы с онлайн сервисами для знакомства с приложением. Необходимо подключение к интернету.

1. Лицензия. Здесь можно посмотреть данные о лицензии, при необходимости отредактировать или удалить эту информацию.
2. Шаблон. Выбрать подходящий для моделирования шаблон. Например, для разработки предварительных проектов или городского планирования. Нужны для задания единиц измерения и вида модели. Вы всегда сможете его изменить по ходу работы. Библиотека программы включается в себя более 20 доступных для выбора шаблонов.

Определившись с начальными настройками, можно приступать к работе с программой. Для этого нажмите кнопку «Начать использование SketchUp». После этого появится окно с рабочим пространством.

Справка: чтобы отключить экран приветствия, снимите галочку напротив «Всегда показывать при запуске».

Revit

Плюсы: учитывает информационные параметрические зависимости и расчетные показатели; разделены чертежи и моделирование; высокое качестве визуализации; применяет свойства физических материалов.

Revit – это уже серьезный софт, предназначенный прежде всего для информационного моделирования. Autodesk на славу постарались и реализовали модель, которая учитывает информационные зависимости и динамически меняет показатели для различных объектов. Другими словами, вы не просто будете собирать вентиляцию внутри вашего загородного дома – Revit будет двигать по ней виртуальных воздух. Теплопроводность, электрика с соответствующими нагрузками, природное падение света – Revit позволяет создать реально живую модель объекта, где при изменении конструкции будут также меняться все ее ключевые показатели.

Функционал Revit – бешеный, и это еще мягко сказано. Полноценная технология BIM позволит вам освободиться от оков черчения, и вместо этого заняться оформлением. Еще одно незыблемое преимущество – совместная работа над проектом. Сразу несколько проектировщиков могут работать над одной моделью благодаря облачному рендерингу, а интеграция с Autodesk 360 позволит уже на ранних этапах рассчитывать строительные конструкции.

Revit дорого стоит, достаточно сложен в освоении, но на то это и профессиональная САПР, внутри которой есть все необходимое, чтобы уже номинально отстроить здание без фактического строительства. Однако и здесь вам дадут пробу пера на 30 дней в русифицированной версии. Ознакомиться с Revit поближе можно на сайте разработчика
.

Отличие SketchUp Pro от SketchUp Make

Программа SketchUp поставляется в двух вариантах:

• Pro — полная версия для коммерческого использования;
• Make — ограниченная по функционалу версия для бесплатного использования.

Каждая из версий позволяет создавать 3D модели, настраивать интерфейс, сохранять собственные проекты, пользоваться функцией импорта и экспорта. Другими словами, использовать базовые возможности программы.

В отличие от SketchUp Make, Pro версия позволяет:

• Импортировать и экспортировать CAD и PDF файлы;
• Создавать многостраничные презентации и рабочие чертежи;
• Экспортировать анимацию;
• Использовать стили эскиза «от руки»;
• Создавать, экспортировать и импортировать файлы формата IFC;
• Использовать более широкие настройки камеры.

Если вы не знаете какую версию выбрать, то загрузите последнюю версию SketchUp. Более ранние могут понадобиться только в том случае, если вы хотите открыть, который был создан в предыдущей версии программы. Но и для этого лучше воспользоваться функцией экспорта/ импорта документов.
