Частые ошибки при постройке каркасных домов своими руками
При возведении каркасных построек чаще всего допускают следующие оплошности:
Распространенные ошибки связаны с выбором материалов
Важно правильно подбирать сечение всех деревянных элементов и учитывать влажность древесины. Подойдут только хорошо просушенные доски и бруски.
Иногда нижнюю и верхнюю обвязки не закрепляют укосами, в результате чего дом плохо противостоит ветровым нагрузкам
По той же причине для обшивки каркаса лучше использовать листовые древесные материалы, а не доски.
Применение бюджетного утеплителя также является ошибкой. Лучше всего приобрести минеральную или базальтовую вату, а не использовать дешевый пенопласт.
Для скрепления стоек и балок иногда применяют перфорированные уголки или черные саморезы. Делать этого не стоит. Лучше взять обычные гвозди.
Нельзя допускать ошибки при выборе паро- и гидроизоляции, потому что в будущем в конструкции стен будет накапливаться влага, что приведет к ухудшению теплоизоляции, появлению плесени и гнили.
Чтобы построить качественный каркасный дом, недостаточно точно следовать технологии возведения. В первую очередь нужно сделать или купить хороший проект с расчетом расхода материалов и разработкой всех узлов
Не менее важно выбрать качественные стройматериалы и провести монтаж с соблюдением всех нюансов и требований
Отделка
После утепления и установки крыши приступают к внутренней и внешней отделке. Снаружи каркасное сооружение можно обшить вагонкой, сайдингом или иным материалом, в любом случае, следует более подробно рассмотреть методы отделки.
Внешняя
Внешняя отделка может быть выполнена следующим образом:
- Сайдингом. Это бюджетный вариант с относительно неплохими эстетическими характеристиками и высокими эксплуатационными. Фиброцементный сайдинг имеет широкое распространение в Канаде и США, его срок эксплуатации – не менее 40 лет. В России чаще пользуются пластиковым ввиду стоимости, но при обшивке здания следует предпочесть дешевизне качество. Металлический значится самым дорогим и надёжным. При отделке фасада на стенах с ветрозащитой устанавливают обрешетку из деревянных брусьев 40х50см с шагом в 60см, обработанную заранее огнезащитными средствами. Стартовую полосу крепят снизу по уровню, затем – последующие на саморезы к обрешетке не чрезмерно плотно, дабы исключить при тепловом расширении деформации.
- Цементно-стружечными плитами. Используют и для обшивки каркаса, и для оформления фасада. ЦСП крепят к каркасным стойкам, при отделке – монтируют в обрешетку из брусьев. Недостатки – чрезмерный вес и большая вероятность поломки изделия при монтаже. К тому же, их сложно разрезать даже болгаркой с кругом по металлу.
- Блок-хаусом. Создаётся имитация бревна. На вертикальной обрешетке из брусьев размером 50х50 монтируются доски с нижней или верхней части стены. До монтажа шипы блок-хауса можно покрыть лаком для устранений белых полос на стыках при высушивании досок. Крепить доски следует шипом вверх, в таком случае не будет собираться влага и пыль.
Внутренняя
Выполнив все работы, приступают внутренней отделке. Её можно выполнить гипсокартонном или иными материалами в зависимости от поставленной задачи.
Для внутренних работ потребуется:
- рулетка;
- шпатель;
- строительный уровень;
- остальные строительные материалы.
Что следует учитывать в ходе ремонта:
- начинать его нужно с самой дальней комнаты от входа;
- отделочные работы выполняются только после проведения всех коммуникаций и установки сантехники;
- незадействованные участки рекомендуется покрыть плотной полиэтиленовой плёнкой для защиты поверхности и быстрого сбора мусора.
Черновая отделка включает в себя подготовку поверхностей стен, пола и потолка. Затем выполняется чистовая отделка.
Шаг 2: Нижняя обвязка и пол.
Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента.
Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.
Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.
Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.
Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.
Строительство своими руками
Проектирование
Для того чтобы каркасный дом стоял прочно и максимально долго, необходимо правильно разработать проект дома
Для того чтобы каркасный дом стоял прочно и максимально долго, необходимо правильно разработать проект дома. С учетом того что вся конструкция будет в итоге весить от 35 до 50 тонн, основную нагрузку делают на первый этаж. На втором же этаже монтируют мансарду из двух спален. Вообще желательно монтировать каркасный коттедж в один этаж. Рост дома в высоту снижает срок его эксплуатации.
Кроме того, при проектировании стоит учесть, что для каркасного дома площадь комнат лучше делать не более не более 20 м2 для каждой. Это усилит несущую способность каркаса, особенно если предполагается монтаж второго этажа.
Также каркасный дом лучше не оснащать просторными витражными окнами. Для такого дома оптимальным вариантом будут стандартные оконные и дверные проёмы.
Все жилые комнаты можно расположить в одном крыле дома, а хозяйственно-бытовые — в противоположном. Обогревать каркасный коттедж лучше всего системой парового отопления, работающего на газу.
Плюсы и минусы каркасных домов
Доверие к технологии каркасного строительства появилось не сразу, поскольку непосвященным в строительство такие дома кажутся очень непрочными и недолговечными, но это только на первый взгляд. Рассмотрим подробно достоинства и недостатки таких домов.
- Основным достоинством каркасного строительства является быстрота возведения. Небольшая строительная бригада может построить дом за 1-1,5 месяца. Вместе с этим, если дом строится своими руками и бюджет ограничен, возможен вариант, когда возводится каркас, монтируется и укрывается крыша, а далее все работы проводятся под крышей неограниченное количество времени без вреда постройке от атмосферных осадков.
- Положительным качеством считается и низкая теплопроводность стен, и высокая теплоемкость всей постройки. Летом в каркасном доме прохладно, а зимой тепло.
- Можно более эффективно применять отопительную систему в помещениях, это снижает траты в процессе эксплуатации.
- Плюсом является удобство прокладки коммуникаций внутри каркаса. Благодаря этому можно без огромных временных и трудовых затрат сделать подводку электричества, провести трубы водоснабжения и отопления.
- Помимо всего перечисленного, для строительства каркасника не нужен дорогой и тяжелый фундамент — достаточно опорно столбчатого фундамента, фундамента на сваях или буронабивного фундамента. Все свайные фундаменты будут стоить гораздо дешевле монолитных бетонных.
- Как следствие из предыдущего пункта, все строительство каркасного дома обходится дешевле домов из таких материалов, как кирпич или газобетон.
- К плюсам можно отнести еще одно преимущество каркасников – отсутствие усадки. Это позволяет проводить внутреннюю и наружную отделку сразу после монтажа каркаса здания, что позволяет построить такой дом за несколько месяцев.
- Простота внутренней и внешней отделки. Стены каркаса являются ровными поверхностями, идеально подготовленными под чистовую отделку.
- Экологическая безопасность. При строительстве каркасных домов используются только экологически чистые материалы – дерево в качестве каркаса и обшивки и каменная вата (исходным сырьем для производства которой служат габбро-базальтовые горные породы) в качестве утеплителя.
- Возможность круглогодичного строительства каркасных домов. Опыт строителей показывает, что возведение таких домов зимой даже предпочтительнее, так как строительный материал остается чистым, а атмосферные осадки не оказывают негативного влияния на ход стройки.
К недостаткам каркасного дома можно отнести:
Герметичность. Пирог стены каркасного дома превращает помещение в своеобразный термос, в котором, при повышении влажности, возможно образование грибка на стенах. Поэтому при строительстве желательно продумать вентиляционную систему, чтобы был естественный приток и отток воздуха. Идеальной для каркасников является приточно-вытяжная вентиляция с рекуперацией тепла. Высокая пожароопасность. Горючесть является проблемой всех деревянных домов
Важно заметить, что в каркасных домах каменноватный утеплитель не является горючим веществом, а опасность представляет именно деревянный каркас здания. В таких условиях обработка дерева специальными пропитками – антипиренами, сокращает риск возгораний дерева
Плохая звукоизоляция
При отсутствии шумопоглощающего слоя в перегородках слышимость в каркаснике достаточно хорошая. Помимо проблем со звукоизоляцией, вопросы также возникают из-за передачи вибраций на межэтажные перекрытия при ходьбе. Подверженность проникновению грызунов. Часто при ошибках в проектировании и монтаже каркасных строений возникает проблема с проникновением внутрь каркаса грызунов, что приводит к порче утеплителя и, как следствие, потере теплоемкости здания. Про решение проблемы мышей и других грызунов в каркасниках читайте дальше. Достаточно высокая конечная стоимость коробки дома. В плюсах мы описали экономию при строительстве каркасных строений на более легких фундаментах, однако стоимость возведения коробки здания вполне сравнима со стоимостью возведения коробок из других материалов. Происходит это из–за высокой стоимости материалов для внешней отделки и большого количества необходимого утеплителя.
Каркасное строительство не допускает наличия ошибок. Поэтому всегда предъявляются повышенные требования к квалификации специалистов. Если будут допущены неточности, например, на стадии заливки фундамента, это вызовет большие экономические затраты во время строительства. Поэтому избежать большинство указанных недостатков поможет правильно составленный проект (подробнее о проектировании и этапах строительства дома).
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.
Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
Шаг 4: Перекрытие
Балки перекрытия опираются на брус верхней обвязки.
Есть несколько способов крепления:
- на опорные стальные кронштейны;
- на уголки;
- с врезкой;
Размеры балок, шаг их установки зависят от того, что будет сверху. Если второй жилой этаж или мансарда, сечение берется больше, шаг делается меньше: чтобы пол не прогибался. Если сверху только кровля и чердак предполагается нежилой — это совсем другие расчеты и размеры.
Если достраивается второй этаж, перекрытие обшивают черновым полом второго этажа. Так работать над созданием второго этажа каркасного дома будет проще. Его сборка ничем не отличается от строительства первого. Разве только тем, что все пиломатериалы приходится затаскивать на второй этаж.
Устройство вентиляции каркасного дома
Отдельно стоит рассмотреть вопрос вентиляции каркасного дома. С этой целью в постройке устанавливают приточные клапаны, а вентиляционные каналы сооружают из пластиковых труб. Через приточные клапаны, установленные в стенах, в дом проникает свежий воздух, а через вентиляционные каналы, установленные в ванной, санузле и на кухне, использованные воздушные массы уходят наружу. Для эффективной циркуляции воздуха под межкомнатными дверями оставляют щели шириной 1 см либо устанавливают в них переточные решетки.
Для повышения эффективности естественной системы в каналы устанавливают вентиляторы, которые автоматически включаются при повышении влажности. Намного выгоднее использовать принудительные системы вентилирования. Они работают с использованием приточных и вытяжных вентиляторов. Установка способна очищать и подогревать подаваемые в дом воздушные массы.
Каркасный дом: пошаговая инструкция
Все, о чем пойдет речь дальше, касается самой выгодной, быстрой, а потому популярной технологии постройки каркасных домов – канадской. А начальным этапом является разработка проекта и подготовка технической проектной документации. И эту работу самостоятельно сделать не получится. Однако в сети есть множество уже готовых проектов, которые хоть и являются типовыми, комфортности от этого не теряют. Вся проектная документация состоит из трех частей. Первая – визуальная. Здесь вы можете увидеть, как будет выглядеть ваш будущий дом.
Вторая – техническая. Сюда входят чертежи. Среди всех домов каркасные своими руками выстроить проще всего, если есть подробные чертежи несущих и ограждающих конструкций, кровли, цоколя и т.д. Отделку, как наружную, так и внутреннюю, выбирайте по собственному желанию. На чертежах, схемах и эскизах отображают фасады, поэтажный план. Третья часть документации – сметная. В ней указаны цены на все материалы и комплектующие, требуемое количество и общая стоимость каждой конструкции.
Каркасное домостроение нормируется стандартом СП 31-105-2002. Разрабатывалась технология канадскими и американскими инженерами. В результате себестоимость такого сооружения на 15-20% ниже, чем если бы выстроить его из кирпича или бетона. Но популярность обусловлена не только дешевизной. Уже через 3-4 месяца там, где был пустырь, будет стоять здание, пригодное для проживания. Причем уровень комфорта определяется только жильцами. К моменту сдачи будет выполнена внутренняя отделка, проведено электричество, подключены коммуникации. Останется лишь занести мебель.
Суть сборки каркасного дома сводится к установке вертикальных опорных стоек, перевязанных лагами и наклонными связующими балками. Фундамент может быть свайным, свайно-ростверковым, плитным или ленточный (мелкого заглубления). Все определяет тип грунта, уровень его промерзания, близость грунтовых вод. В качестве утепляющего заполнителя используется базальтовая вата. Не менее популярным является каркасное строительство из СИП-панелей. Это пирог, с двух сторон ограничен листами ОСП, между которыми находится наполнитель из полипеностирола.
Цены на цемент и основы смесей
Для организации фундамента нужен бетон. Для его приготовления можно пользоваться готовыми сухими строительными смесями на мелком и среднем заполнителе. Марка указывается в проектной документации. Еще один способ – приготовить бетонную смесь самостоятельно. В любом случае придется пользоваться строительным миксером, который нужно купить или взять в аренду. Все расходы должны быть внесены в смету до начала строительства. Затворять раствор можно обычной водой, и если ее на объекте нет, доставка, бурение скважины, рытье колодца также становится затратной позицией.

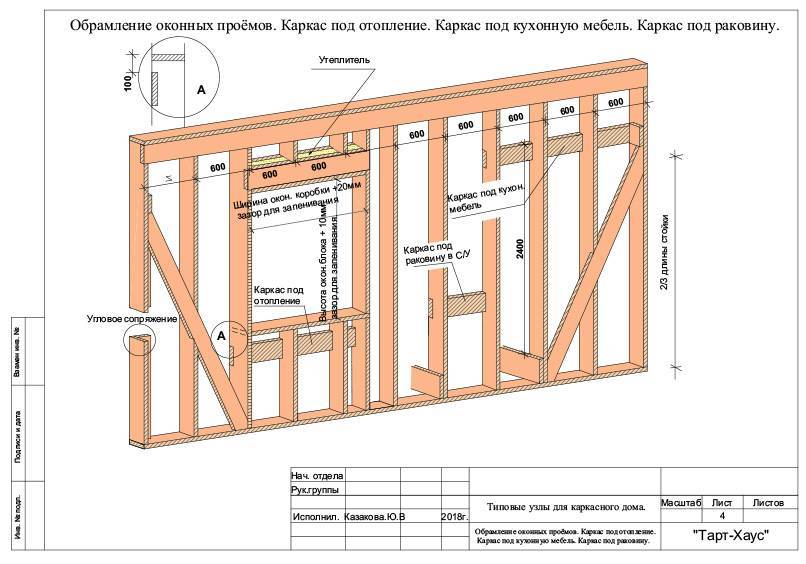

Устанавливаем каркас. Пошаговая инструкция
Алгоритм установки каркаса:
Формирование нижней обвязки, соединённых между собой по типу «шип-паз» и подогнанных таким образом, чтоб при монтаже не возникло зазоров. Если дерево плохо обработать антисептиком – при длительном соприкосновении с металлом (то бишь с крепежами) оно начнёт гнить, и в таком случае вместо данного типа крепежа лучше использовать деревянные нагели.
Монтаж вертикальных досок. Их высоту определяют в зависимости от планируемой высоты потолков. В области монтажа вертикальных досок устанавливаются нагели.
На нагели устанавливаются стойки. Далее вертикально выравнивают брусья. Чтобы угол был правильно зафиксирован, целесообразно применение временной распорки.
После того, как все стойки будут укреплены и зафиксированы исключительно в вертикальном положении, проводится верхняя обвязка
Важно учесть, что пазы верхней обвязки должны находиться строго под 90-градусным углом по отношению к нижней.
Затем крепятся потолочные балки. Их распределяют шагом в 50см, и в обязательном порядке они должны совпадать с вертикальными стойками.
После этого устанавливаются дополнительные опорные брусья
Их распределяют в области межкомнатных перегородок с целью поддержки балок потолка и исключения их провисания.
Выполнив данный алгоритм установки каркаса можно приступить к утеплению дома и сооружению крыши.
Укосы или раскосы
Если наружная обшивка планируется из плитного материала выскоой прочности — ОСП, ГВЛ, ГВК, фанера — укосы ставят временные и изнутри помещения. Они нужны для выравнивания и поддержания геометрии до тех пор, пока не прикреплена наружная обшивка. Прочности этого материала хватит для создания требуемой жесткости конструкции.
Если же обшивка планируется наборная — из вагонки, и т.п. установка постоянных укосин обязательна. Причем лучший вариант — не те, которые ставят на несколько стоек, а по четыре небольшие штуки на каждую: две сверху и две снизу
Обратите внимание, на фото выше стойки сборные: две доски сбиты вместе гвоздями на всем протяжении в шахматном порядке. Такие стойки имеют еще большую несущую способность, чем цельные, стоят меньше
Это реальный способ снизить затраты на строительство без потери качества. Но увеличивается время на строительство: гвоздей приходится забивать много.
Обвязка
Обвязка придает фундаменту жесткость, служит основанием для будущего пола и равномерно распределяет нагрузку на фундамент. Ее делают с помощью брусьев. Выбор размера зависит от толщины стен и расстояния между сваями.
Этапы работ:
- Брусья обрабатывают антисептиком, а верхушки покрывают мастикой и укладывают на них рубероид. Это послужит хорошей гидроизоляцией.
- Брусья укладывают по всему периметру фундамента, укрывая все сваи. Сваи служат местом соединения брусьев. Соединяют их вполдерева с помощью гвоздей длиной 100 мм. Угловые стыки укрепляют металлическими уголками, также закрепленных гвоздями длиной 50-60 мм.
- Если длины несущих стен больше длины брусьев, то стыковать брусья необходимо с напуском 20-30 см. Т.к. стыковка будет самым уязвимым участком. А брусья в обвязке проседать не должны.
- Затем в оголовках основания и самих брусьях сверлят отверстия. Через них при помощи болтов и шпилек соединяют обвязку и сваи. Для удобства дальнейших работ, выпирающие части крепежа углубляют внутрь бруса.
- Когда внешняя обвязка готова, переходят к внутренней. Порядок работы здесь такой же. Внутренние брусья крепятся к внешним тем же образом. Соединение укрепляют металлическими уголками.
Преимущества и недостатки каркасного дома
Перед тем как начинать строить одноэтажный каркасный или двухэтажный дом, необходимо взвесить все «за» и «против» относительно такой технологии
Перед тем как начинать строить одноэтажный каркасный или двухэтажный дом, необходимо взвесить все «за» и «против» относительно такой технологии. Итак, основными преимуществами каркасно-щитового дома являются:
- Высокая скорость монтажа коттеджа, благодаря отсутствию так называемых влажных работ, не требующих просушки растворов. Достаточно просто собрать всю систему в единое целое.
- Малая масса готового дома, что позволяет сэкономить средства на монтаже облегченного фундамента.
- Низкая стоимость стройки. Однозначно, такой каркасно-щитовой коттедж обойдётся в разы дешевле любого другого дома.
- Низкая теплопроводность стен и возможность рационально использовать ресурсы для обогрева дома в зимнее время.
- Кроме того, дом, построенный по каркасной технологии, отличается возможностью преобразить его снаружи по своему вкусу, обшив сайдингом или другими отделочными материалами.
Но у каркасного коттеджа есть и некоторые минусы:
- Так, дом из щитов и каркаса может прослужить всего 50-60 лет, что вряд ли можно отнести к возможности использовать дом в качестве родового гнезда для нескольких поколений.
- Кроме того, даже при условии обработки бруса каркаса и щитовых панелей антипиренами при возникновении горения в доме строительный материал будет тлеть, выделяя токсические вещества. И если неприятность случится ночью, то шансов у жильцов дома мало.
- Стоит также отметить податливость стен дома взлому и механическому воздействию. К примеру, вандал, решивший взломать стену или проникнуть в каменный дом, вряд ли справится настолько быстро, как может справиться с каркасным коттеджем.
- Ну, и конечно, необходимо учесть при строительстве невозможность возведения многоэтажного здания. Поскольку сила ветра окажет негативное воздействие на каркас. Наиболее оптимальной этажностью для каркасно-щитового коттеджа являются 1-2 уровня.
И если все же решение монтировать каркасный дом принято, то ниже подробная инструкция о том, как построить такой коттедж.
