Основные типы и разновидности вытяжных вентиляторов
Типы вытяжных вентиляторов
Вытяжные вентиляторы различаются по диаметру их воздуховодов. К стандартным размерам относятся: 105мм, 125мм и 160мм, встречаются и другие. Выбор того или иного диаметра воздуховода вентилятора, во-первых, зависит от размера существующего вытяжного отверстия в ванной, кухне или санузле, а во-вторых от требуемых характеристик прибора, ведь, например, от изменения размаха лопастей уже значительно изменяются параметры. Существует несколько разновидностей и модификаций вытяжных вентиляторов для ванных комнат. Все они обладают индивидуальными возможностями и различными дополнительными функциями, которые могут быть очень полезны в процессе эксплуатации. Итак, к основным типам вентиляторов для ванных комнат относятся:
1. Классический вентилятор
Самый простой вариант, управление которым осуществляется по стандартным схемам, применяемым для освещения, т.е. через выключатели, переключатели, датчики движения и т.п. 2. Вентилятор со встроенным таймером
В данный тип вентилятора установлен таймер. Алгоритм работы следующий, управление вентилятором выполняется с помощью выключателя освещения, который так же запускает вентилятор. Т.е. когда вы заходите в санузел и включаете свет, тогда и вступает в работу таймер вытяжного вентилятора. Он выполняет отсроченный запуск, что очень удобно, если вы зашли ненадолго, вентилятор включается не сразу, и вы не ощущаете дискомфорт от его работы. Затем, весь период времени, пока включен свет, он работает. И даже когда свет выключается, вентилятор продолжает работать еще несколько минут.
Соответственно если вы зашли в ванную комнату ненадолго и быстро выполнив все необходимые процедуры вышли, вентилятор все равно выполнит свою функцию и проветрит помещение. В настоящее время продаются специальные модули-таймеры, которые, при подключении в схему классического вентилятора, создают аналогичный режим работы.
В настоящее время, вы можете отдельно приобрести таймер санула и подключить к любому вытяжному вентилятору, узнать больше о нем можно ЗДЕСЬ.3. Вытяжной вентилятор с датчиком влажности
Как понятно из названия, в таком вентиляторе установлен датчик, который определяет уровень влажности в помещении. В случае, когда влажность в ванной превышает установленные значения, вентилятор включается и работает до тех пора, пока уровень влажности не придет в норму.
Это основные разновидности вытяжных вентиляторов для ванных, которые необходимо знать, кроме них в продаже вы можете встретить варианты, совмещающие различные функций, имеющие дистанционное управление, со встроенным веревочным выключателем, с повышенной степенью защиты и некоторые другие.Чтобы купить по-настоящему качественный, долговечный и надежный вытяжной вентилятор, лучше сразу отказаться от бюджетных моделей, а также от приборов сомнительных производителей. И хотя разница в стоимости может различаться на порядок, поверьте, это того стоит. Выбрав хорошую модель и правильно выполнив монтаж, вы надолго забудете проблемы с повышенной влажностью, посторонними запахами и т.д
Более того, вентилятор будет работать долгие годы, при этом никак не обращая на себя ваше внимание
Включение в схему внешнего датчика
В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.
Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.
Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству
Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.
Как не стоит подключать и почему
У первых вариантов есть масса неудобств, поначалу не совсем заметных.
Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.
Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.
Открывать и закрывать дверь заново? А если на кухне гости?
Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.
Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.
Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.
Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.
Какую модель выбрать для ванной комнаты?
Какой марке и модели отдать предпочтение? Все зависит от личных предпочтений и приоритетов самого владельца помещения. Принципиально важными могут оказаться несколько нюансов: производительность, функциональность, цена, уровень шума, дизайн. Можно рекомендовать несколько моделей, каждая из которых отличается хорошим качеством.
Если покупатель ищет надежную модель с дополнительными функциями, стоит обратить внимание на Soler&Palau SILENT-100 CHZ. Это дорогое удовольствие: вентилятор стоит свыше 5000 рублей, но затраты окупаются за счет долговечности и удобства эксплуатации
Модель подходит для ванной комнаты площадью около 4 м.кв., оснащена таймером с отсрочкой включения, датчиком влажности.
Прибор отличается высокими показателями производительности, экономично потребляет электроэнергию, исключительно долговечен и не производит шума при работе (максимальный уровень – 26,5 дБ). Увеличенный срок службы достигается за счет наличия шариковых подшипников в конструкции электродвигателя.
Это осевой вентилятор, который можно монтировать как на стене, так и на потолке. Модель отличается универсальным дизайном и подходит для любого интерьера
Из недорогих бесшумных канальных вентиляторов для вытяжки лучше всего выбрать VENTS 100 Квайт с укороченным патрубком. Сама модель обходится чуть дороже 1600 рублей, но при этом очень надежна, производительна и экономична. Ее легко устанавливать, т.к. длина патрубка составляет всего 81 мм.
Уровень шума – 25 дБ. Вентилятор безопасен: оснащен системой защиты от перегрева и высокой влажности. Однако покупатели отмечают и серьезный недостаток модели – неплотный обратный клапан. Это может стать проблемой, если прибор выбирают для квартиры в многоэтажном доме.
Неброский вентилятор VENTS 100 Квайт хорошо впишется как в ультрасовременный интерьер, в котором превалируют стекло и металл, так и в классический – с богатой декоративной отделкой
Сложнее всего выбрать правильный вентилятор владельцам просторных ванных комнат. Хорошее решение – Electrolux EAF-150. Модель обойдется около 2100-2200 рублей, но обеспечит полноценную вытяжку в большом помещении, т.к. прокачивает 320 м.куб. воздуха в 1 час. Еще один приятный бонус от производителя – удобство монтажа: прибор можно без проблем закрепить где угодно (на стене, потолке, воздуховоде).
Модель отличается оригинальным дизайном и благодаря декоративной панели внешне не похожа на вентилятор. При желании панель можно убрать. Прибор легко монтировать, эксплуатировать и обслуживать, но он не идеален: при работе производит шум около 35 дБ.
Предлагаем видео с обзором характеристик модели Electrolux EAF-150:
Если при выборе вентилятора самым важным требованием является бесшумная работа, стоит купить Soler&Palau SILENT-100 CZ. Стоимость прибора – около 2000 рублей. Помимо изначальной максимальной шумозащиты, производитель предусмотрел элементы, гасящие вибрацию.
Модель включается вручную. Она надежна, отличается долговечностью, оснащена системой влагозащиты. К минусам покупатели относят неудобное обслуживание вентилятора: его сложно чистить. Датчика влажности нет.
Диаметр патрубка модели составляет 100 мм. Конструкция разработана так, что прибор не препятствует естественной вентиляции помещения, когда отключена вытяжная
Многие покупатели ищут качественные функциональные модели, выполненные в небанальных цветах. За 2700 рублей можно приобрести Electrolux EAFR 100. Компания производитель выпускает эту модель в 10 цветах.
Вентилятор отличается хорошим дизайном, высокой производительностью и приемлемым уровнем шума (30 дБ). Единственный недостаток – его неудобно чистить. Впрочем, это нужно делать всего дважды год.
Еще одна удачная дизайнерская модель – Soler&Palau SILENT-100 DESIGN 3C. Ее стоимость немного ниже, чем предыдущей, и составляет около 2000 рублей. Вентиляторы выпускаются в 5 разных цветах, дополнительно к каждому из них прилагаются сменные цветные полоски.
В технической документации производитель указывает низкий уровень шума – 26 дБ. Однако эта характеристика во многом зависит от качества монтажа прибора.
Многие владельцы ванных комнат предпочитают дизайнерские вентиляторы. Они служат функционально-декоративными элементами. Это разумное решение, ведь в помещении ванной не так много возможностей для дополнительного украшения
10 ERA DISC 5
На 10-м месте модель отечественного производства ERA DISC 5. Это простое и надежное устройство с бюджетной стоимостью. По типу — осевой вытяжной вентилятор, характеризующийся высокой производительностью и минимальным уровнем шума. Прибор функционально подойдет для различных бытовых помещений (санузел, кухня и др.): его показатель воздухообмена 130 м³ в час, экономичная потребляемая мощность 20 Вт.
ERA DISC 5 предусмотрен для установки непосредственно в вентиляционное отверстие или через воздуховод. Его двигатель оснащен системой защиты от перегрева, поэтому вентилятор можно использовать для постоянной и периодической вентиляции.
К особенностям модели относятся надежный двигатель на подшипниках скольжения, легкосъемная лицевая панель, простая система монтажа, укороченный фланец диаметром 125 мм.
Основные детали изготовлены из прочного ABS-пластика. Пользователи отмечают производительность, тихую работу, современный и эстетичный внешний вид.
Плюсы:
- Стоимость.
- Надежность.
- Высокий КПД.
- Тихий.
- Простой монтаж.
- Внешний вид.
Минусы:
- Для стандартных по площади бытовых помещений.
- Нет клапана обратной тяги.

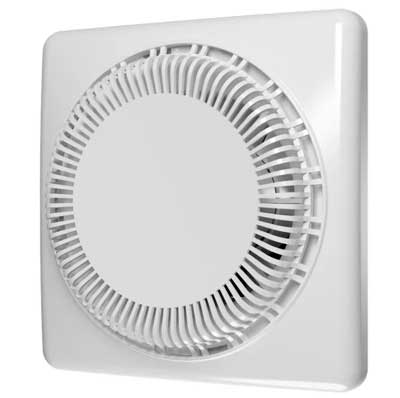

Вентилятор ERA DISC 5
Ошибки подключения
При подключении системы необходимо строго следовать схеме, чтобы избежать ошибок.
Как не стоит подключать и почему
Не следует подключать электроприбор по датчику открытия дверей, хотя это и удобный способ. Во-первых, получается сложный монтаж. Во-вторых, неприятная ситуация случится, если придется задержаться в туалете немного дольше. К тому же, неудобно монтировать, так как кабель должен проходить под плиткой, которую придется сверлить.
Как избежать типичных ошибок
Во избежание ошибок при самостоятельном подключении, проводите его соответственно схеме. Тогда конструкция будет работать долго и безупречно, добавляя комфорт в жизнь владельца.
Схема подключения вентилятора с датчиком влажности или движения
Выбор вытяжки
Прежде всего стоит решить, какой мощности вытяжка Вам нужна. Количество перерабатываемого воздуха напрямую зависит от диаметра вытяжки. Вентиляторы могут иметь диаметр трубы от 8 до 15 см. Чем новее дом, тем больший диаметр трубы стоит выбирать.
Еще один важный показатель при выборе вытяжки – защита вытяжного вентилятора от влаги.
Важно помнить о том, что покупать лучше модель вытяжки, которая специально предназначена для ванной, так как это поможет в дальнейшем не сталкиваться с проблемами проводки.
Старайтесь выбирать надежные модели, которые смогут прослужить как минимум несколько лет. К сожалению, не все производители могут гарантировать качество выпускаемой продукции. Как правило, чем дольше срок гарантийного обслуживания, тем качественнее изделие.
Устройство вентиляционной системы
Проект, по которому сооружалась естественная вентиляция в доме, напрямую влияет на эффективность воздухообмена. В некоторых строениях используется два воздуховода для ванных комнат. Один применяется для притока воздушных масс, а другой — в качестве вытяжки. Но зачастую приточный канал отсутствует, поэтому вся нагрузка возлагается на обычное оконное проветривание.
Вытяжка для туалета и ванной достаточно проста в конструкции. Зачастую она состоит только из вентилятора и воздуховода, благодаря которому устройство соединяется с главным каналом дома.
Нужно ответственно подходить к выбору устройства для вентиляции комнаты. Вытяжки могут различаться по своим эксплуатационным показателям. Качественные вентиляторы иногда даже конкурируют с кондиционерами. Но цена их намного ниже, а процесс монтажа довольно простой. В основном на рынке представлены приборы двух видов:
- 1. Автоматические.
- 2. Простые.
Простой тип является обычной электрической вытяжкой для ванны. Аппарат обычно располагают в трубчатом корпусе. Зачастую люди делают так, чтобы устройство включалось одновременно со светом или же во время открывания дверей. Но это не является хорошим вариантом, потому что прибор будет работать только в то время, когда помещении находится человек. Обычно этого времени мало для полноценного вентилирования комнаты от влажности. Лучше всего предусмотреть отдельный выключатель.
Автоматические имеют в своей конструкции специальный электроблок. Такой тип аппаратов может работать с помощью таймера или же встроенного датчика, который следит за уровнем влажности. Накладные вентиляторы способны работать от батареек.
Эти приборы очень удобны в эксплуатации, потому что совсем не требуют какого-либо вмешательства со стороны человека. Всё управление происходит с помощью датчика. Если приобретается модель с таймером, то следует помнить, что корпус должен иметь защиту от брызг (если покупается аппарат, работающий от энергосети).
Подключение вентилятора к электросети
Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями
Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам
В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.
Подключение вентилятора в ванной обычно проходит в несколько этапов:
- Прокладывание электрокабелей
- Установка прибора
- Закрепление вентилятора и обработка поверхности
На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено
Перед началом работы нужно убедиться, что электричество в этом месте отключено.
К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.
Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.
При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:
- Встроенный в прибор ручной выключатель
- Вывод кнопочного выключателя на стену
- Одновременное включение со светом
- С использованием таймера или датчика
Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.
Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.
Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.
Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.
Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.
Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.
Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.
Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.
Средний сегмент (от 1000 до 5000 рублей)
Покупая более дорогую модель, вы получаете расширенный выбор дизайна внешней панели, а также оснащение деталей прибора усиленной влагозащитой. Вытяжная способность, по сравнению с бюджетными вентиляторами, также выше.
В рейтинг вытяжных вентиляторов для ванной средней ценовой категории вошли тихая модель от Soler & Palau, функциональная VENTS и долговечная Electrolux.

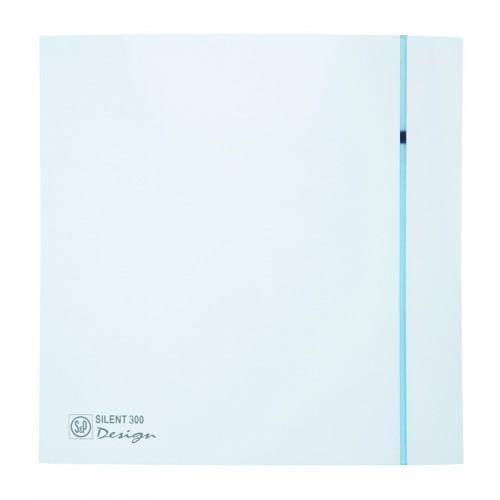

Soler & Palau SILENT-100 CZ DESIGN 3C 8 Вт
Плюсы
- производительность прибора 100 м³/ч;
- частота вращения крыльчатки 2400 оборотов/мин;
- возможность выбора расцветки;
- наличие подшипников.
Минусы
неудобство обслуживания.
От 2800 ₽
Данная модель – неразъёмная, это минус: убирать скопившуюся пыль с крыльчатки неудобно. Остальное – только плюсы: хорошая тяга (50 Па), мотор увеличенной мощности на подшипниках, увеличивающих срок полезного использования прибора и понижающих громкость работы.

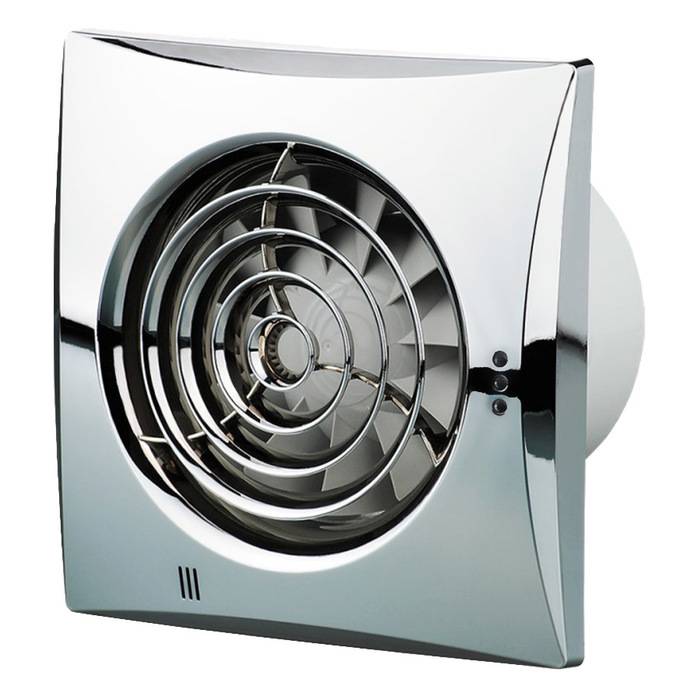

VENTS 125 Квайт 17 Вт
Плюсы
- многолопастный винт;
- производительность 185 м³/ч;
- обратный клапан.
Минусы
шумный: 32 дБ.
От 2470 ₽
Мощная модель, оснащённая многолопастным винтом, быстро очистит помещение ванной комнаты от влажности и запахов, а обратный клапан не допустит обратной тяги. Антикапельная решётка защищает электродетали от случайного попадания жидкости.
Electrolux EAFA-100 15 Вт
Плюсы
- стальная панель;
- обратный клапан;
- производительность 100 м³/ч;
- влагозащита.
Минусы
- шумный: 33 дБ;
- для площади не более 6 м².
От 2500 ₽
Эта мощная модель – лучший вытяжной вентилятор, подходящий для установки в туалет. Японские подшипники продлевают ресурс двигателя, а жёсткий обратный клапан препятствует обратной тяге. Не рекомендуется включать вытяжку, если в воздухе распылены горючие или взрывоопасные пары.
Виды вытяжных вентиляторов для ванной и туалета
Разные виды вытяжных вентиляторов для ванной и туалета
Подбирая вентилятор в ванную, нужно определиться с его типом и размером.
По месту крепления изделия бывают потолочные, настенные, канальные. Наибольшее распространение получили настенные варианты. Они удобнее в обслуживании и монтаже.
Потолочные лучше по производительности, эффективности, чаще используются для просторных комнат. Канальные устанавливаются внутри воздуховода, что вызывает определенные трудности при монтаже и чистке.
По типу конструкции различают нижеперечисленные виды вентиляторов.
Осевые вентиляторы
В общем виде это двигатель с крыльчаткой (лопастями) в цилиндрическом корпусе. Воздух перемещается параллельно оси вращения мотора. На входе стоит коллектор для улучшения аэродинамических характеристик.
Устанавливаются в отверстия вентканала на стене или потолке. Обладают хорошим КПД, производительностью более 100 кубометров в час, подходят для стандартных ванных комнат многоквартирных домов.
Современные изделия имеют пониженный уровень шума, малое энергопотребление, высокую эффективность. Однако некоторые старые и дешевые модели работают шумно.
Разнообразие корпусов позволяет подобрать нужный прибор под любой интерьер. Этот вид устройств пользуется популярностью благодаря доступности, простоте монтажа и легкому обслуживанию.
Радиальные (центробежные)
Состоят из спирального кожуха, в котором установлено колесо с лопастями и электродвигателем. Способны работать с большими объемами воздуха.
При вращении колеса с лопастями, расположенными определенным образом, воздух засасывается в промежутки и начинает двигаться в радиальном направлении.
Далее, под воздействием центробежной силы воздушный поток сжимается, попадает в спиральный кожух, из которого выходит в выпускное отверстие.
В цилиндрическом корпусе вращается колесо с лопатками, располагающимися на одинаковом расстоянии параллельно оси вращения. В зависимости от направления лопаток, бывают варианты с односторонним и двусторонним всасыванием.
Односторонние изделия расходуют на 20% меньше электроэнергии, легко переносят перегрузки при перекачке больших объемов воздуха. Двусторонние разновидности при меньшем диаметре обладают увеличенной эффективностью, пониженным уровнем шума.
Преимущества:
- компактность;
- экономичность;
- малошумность;
- высокая производительность.
К недостаткам относится более высокая стоимость по сравнению с осевыми моделями.

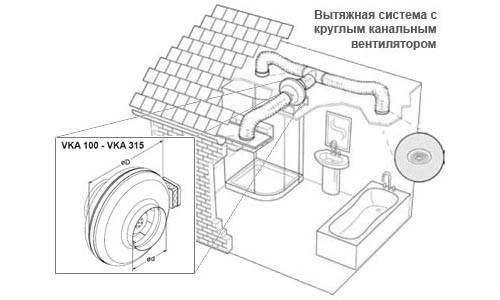

Канальные
Канальные варианты имеют простое устройство, подходят для использования во влажных помещениях большой площади.
Выпускаются в прямоугольных и круглых корпусах, которые встраиваются на входе или выходе воздуховода, но чаще внутри него – в проточной части.
Выручают, когда мощности осевого изделия не хватает для нормального функционирования вентиляции.
Преимущества:
- универсальность – подходят для круглых и квадратных труб;
- низкий уровень шума при высокой мощности;
- высокая производительность.
Недостатки:
- не рекомендуется ставить в гибкие воздуховоды, т. к. они могут не выдержать сильной тяги;
- в некоторых случаях повышается уровень шума при вхождении в резонанс с воздуховодом;
- высокая стоимость;
- сложность монтажа и обслуживания.
При установке на входе в вентиляционное отверстие потребуется дополнительная деталь – анемостат, для защиты системы вентиляции от конденсата. Чтобы уменьшить шум, применяют звукопоглощающие материалы, резиновые вставки.
Для эффективной работы вентилятор должен составлять герметичную конструкцию с воздуховодом.
Вентиляторы для ванной подразделяются еще по нескольким характеристикам.
С ручным управлением
Включение и выключение такого вытяжного варианта выполняется при помощи веревочки (шнура).
Выключатель располагается снаружи или встраивается. Как правило, встроенный прибор подключают к выключателю света в ванной.
При этом экономится энергия, но вытяжка не успевает откачать влажный воздух.
В некоторых моделях предусмотрен шнурок, связанный с выключателем, который позволяет запускать устройство при выключенном свете и наоборот.
Автоматические
Справа внизу расположен датчик движения.
Вентиляторы со встроенными датчиками влажности, работающие самостоятельно. При повышенной влажности датчик срабатывает, давая команду на включение прибора.
Когда уровень влаги нормализуется, прибор выключится. Есть модели с датчиками движения, с таймерами, подключенные к системе «умный дом». За все эти дополнения придется доплачивать.
Виды. Осевые вентиляторы
Перед тем, как поставить систему охлаждения у себя в душевой комнате необходимо ознакомиться с предложениями на рынке. Зачастую вентилятор для ванной имеет следующие категории:
осевой;
канальный;
радиаторный;
крышевой.
Осевая конструкция представляет собой колесо, помещенное в цилиндрическом корпусе на оси двигателя с электроприводом и оборудованное специальными лопастями. Во время вращения лопасти перемещают воздушные потоки в нужном направлении. Для улучшения аэродинамических свойств на входе в вытяжку устанавливается коллектор. Таким образом, данные модели более эффективны, чем их коллеги других модификаций. Монтаж системы производится непосредственно на стену в вентиляционную шахту. Отчасти за счет простоты установки его популярность остается стабильно высокой.
Но в то же время их напорные качества оставляют желать лучшего, что считается большим недостатком. Кроме того, применяемая система монтажа считается ненадежной, так как возможны периодические сбои в кругообороте воздуха на регулярной основе. Отдельно стоит отметить, еще одну слабую сторону осевых изделий – производимый ими шум.
https://youtube.com/watch?v=mz3NcHFO3to
Радиальные
Вентилятор в ванную комнату такого вида являет собой колесо, внутри похожее на вставки из лопаток, установленное в спиралевидном кожухе. Во время оборота колеса происходит циркуляция в ходе которой воздушные массы проходят через отверстия между лопатками, переходя к краю конструкции. Именно там происходит переброска воздуха с помощью центробежной силы в спиралевидный кожух, откуда он переходит в специальное отверстие, где нагнетается воздух.
Отдельно стоит отметить, что рабочий цилиндр является пустым внутри, а также обладает специальными лопатками по бокам, находящимися параллельно друг от друга на равноудаленном промежутке. Это позволяет радиальному вентилятору для душевой комнаты эффективно выполнять возложенные на него обязанности.
Радиальный
Помимо этого, данная система кондиционирования характеризуется самой бесшумной вентиляцией воздуха за счет радиальной конструкции одного или двухстороннего всасывания с лопаточками, имеющими загнутый профиль вперед или назад. Их применение дает возможность сэкономить на электричестве до 20-30% от ранее затраченной суммы. Еще одно преимущество – это возможность переносить нагрузки по расходу воздуха.
Вытяжной вентилятор с загнутыми вперед лопатками легко обеспечивает высокие показатели по должному напору, а также низкие расходы по техническим свойствам, как и их аналоги с лопатками, обращенными назад. Это достигается при меньшем диаметре рабочего колеса, к тому же частота вращения остается более низкой, что позволяет добиться должного результата, отличаясь высокой шумоизоляцией и меньшими габаритами.
Центробежные
Вытяжные вентиляторы в ванной комнате канального типа с центробежной конструкцией предстали взору потребителей относительно недавно. Однако за это время они смогли стать популярными среди многих обывателей. Это получилось за счет простоты их в эксплуатации, удобству и легкости при установке. Центробежные изделия характеризуются эффективным применением в больших санузлах от 15 метров.
Данные экземпляры отличаются своей мощностью, однако, уровень производимого шума остается на низкой отметке. Они изготавливаются с прямоугольным или округлым сечением, что позволяет устанавливать систему в проточную часть воздухоотводного канала. Как правило, монтаж изделия проводится под потолком, после чего его закрывают гипсокартонном.
Центробежный
Конечно, последний способ считается недостаточно удобным, ведь при этом необходимо осуществить монтаж анемостата, чтобы не допустить просачивания внутрь влаги. Однако и при первом методе есть определенные недостатки, так как из-за аэродинамического сопротивления там необходимо воспользоваться более мощный вентилятор.
Крышные
Данные модели вентиляторов применяются на крышах жилых домов, откуда и происходит название. Крышные изделия представляют собой конструкция из электродвигателя, особых прокладок, направленных на снижение шума, системы автоматического регулирования, а также самого вентилятора. Такие модели характеризуются высокими эксплуатационными качествами. В них применены многолопастные элементы, действующие по оси и приборы радиального перемещения с деталями в виде лопаточек односторонним или двухсторонним всасыванием.
Крышный вентилятор
Потолочная установка
Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).
Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.
В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.
Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:
- можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
- провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.
Принцип работы обратного клапана
Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.
Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.
Сегодня существуют три основных вида клапанов обратного действия:
- управляемый тип — при помощи электропривода или вручную;
- самозакрывающийся клапан с возвратной пружиной;
- пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.
Кроме этого, есть метод их разделения по таким параметрам:
- горизонтального или вертикального вида, что зависит от расположения вентилятора;
- круглого или квадратного типа — от конфигурации воздуховода;
- в виде жалюзи.
