Назначение вентиляции
Основная функция вентиляционной системы – это обеспечение правильного теплообмена. Это значит, что в результате смешивания температуры кровли и воздуха в подкровельном пространстве в доме создается микроклимат, максимально комфортный для пользователей. Невентилируемый чердак приводит к снижению срока эксплуатации всего здания и крыши, в частности. В летний период, когда поверхность кровли может прогреваться до 70-100 градусов и в комнатах будет довольно душно, зимой же крыша остывает быстрее, чем воздух в помещениях, в результате чего образуется конденсат на внутренней обшивке и на балках стропильной системы. И несмотря на качественную защиту деревянных конструкций от влаги и воды, при длительном нахождении в таких условиях велика вероятность распространения плесневых и грибковых образований. Именно вентиляция способна обеспечить необходимый теплообмен и не допустить застаивание воздуха
Поэтому так важно, чтобы вентиляция чердака в частном доме функционировала в полную силу
Существует ряд правил, которых важно придерживаться при планировке и монтаже вентиляционной системы. Многие пользователи не до конца понимают функции вентиляции, в связи с чем допускают ошибки при ее проектировании. В частности, речь идет о трех распространенных заблуждениях
В частности, речь идет о трех распространенных заблуждениях.
- Вентиляция необходима только в летний период, чтобы снижать температуру на чердаке. В реальности же вентилировать чердак требуется круглый год. Так как в зимний период именно благодаря вентиляции происходит сглаживание температуры между холодной крышей и теплым воздухом в помещении. Без устройства качественной вентиляционной системы, тепло будет доходить до крыши и нагревать ее с обратной стороны. В результате в таких местах начинают подтаивать снежные массы, и вода стекает к карнизу. Однако, ближе к краю свеса поверхность кровли холодная, а, значит, вода превращается в лед и образуется затор для талой воды, которая накапливается и со временем просачивается в подкровельное пространство. Повышенная влажность становится причиной образования плесени, грибков и прочих неприятностей. Избежать всего этого можно за счет устройства качественной вентиляции, которая обеспечит равномерное выравнивание температуры в чердачном пространстве.
- В холодное время года дом быстрее охлаждается из-за имеющейся вентиляции. Это связывают с тем, что в вентиляционные окна и продухи выходит теплый воздух из дома. Однако, в реальности активный теплообмен происходит за счет того, что теплоизоляция крыши не выполнена должным образом. То есть холодный воздух свободно проходит кровельный пирог и попадает в помещения.
- Не имеет значение, какого размера вентиляционные продухи на чердаке. На практике же очень важен размер данных элементов. Так как при наличии лишь небольших отверстий либо, напротив, очень больших эффективность вентиляции будет резко снижена. Для качественного проветривания, но без ненужной утечки тепла требуется наличие 1 кв.м вентиляционных отверстий на каждые 500 кв.м. площади дома, то есть продухи на чердаке должны составлять 0,2% от площади вентилируемого помещения. Конечно, при различных условиях может меняться показатель ширины отверстий или их количество. В частности, на параметры отверстий влияет ширина кровли, а также конкретное их расположение. Например, если делать отверстия только на карнизном свесе, то ширина их будет иметь следующую зависимость:
- при ширине кровли в 5 м – ширина отверстия 8 мм;
- кровля 6 м – отверстия 10 мм;
- крыша 7-8,5 м – отверстия 12-14 мм;
- крыша 9-10 м – вентиляционные отверстия 16 мм.
Если же планируется делать отверстия и снизу, и на коньке, то их ширина уменьшается в два раза. Стоит подробно рассмотреть такой вопрос, как вентиляция холодного чердака и жилой мансарды, чтобы понимать с какими трудностями можно столкнуться в работе.
Другие методы вентиляции холодного чердака
Сегодня строители при возведении частных домов любят использовать специальные отдушины. Продухи на чердаке — это отверстие, которые закрываются решетками и имеют защиту от проникновения атмосферных осадков. Вместо специальных отдушин, может применяться дефлектор, аэратор или скатный выход.
Данные продухи подразделяют на:
- коньковые;
- карнизные.
По названию уже видно, на какой части кровле они располагаются. Карнизный тип подразделяется на:
- целевые;
- точечные.
Щелевой вид представляет щель, которая проектируется между стенкой дома и карнизом. Ее ширина составляет 2 см. Щель закрывается металлической сеткой. Точечный вид представляет собой отверстие, диаметром не более 2,5 см.
Закрываются такие пространства перфорированным металлом, шириной 5 см. Чтобы улучшить циркуляцию воздуха, их обустраивают с двух сторон конька и располагают во всю длину крыши. Коньковые продухи обычно продаются вместе с кровельным материалом.

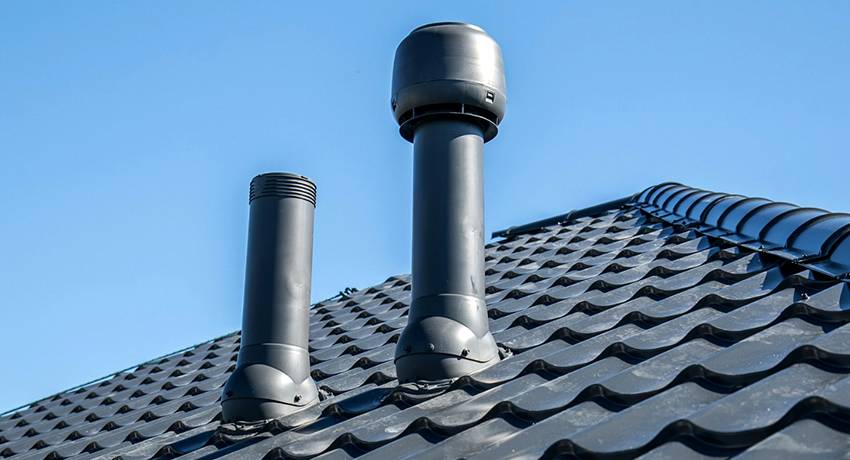

Дефлекторы и вентиляционные турбины также очень популярны при строении крыши своими руками. Они способны обеспечить хорошую циркуляцию воздуха.
Вентиляция холодного чердака в частном доме и ее устройство: решетки, продухи и слуховые окна
От автора: здравствуйте, уважаемые читатели! Прожив пару лет в частном доме, многие владельцы решают установить вентиляцию на чердаке, в первую очередь, из-за появления неприятного запаха и сырости. В статье мы расскажем, как сделать своими руками вентиляцию для холодного чердака в частном доме.
Причины установки
Чердак в частном доме должен быть оборудован вентиляционной системой. Этот факт важен для помещения в любое время года.
Летом жар от раскаленной крыши переходит в помещение и нагревает его порой до 150 градусов. Основная доля тепла распределяется вверху, и кондиционер работает в усиленном режиме. А при его отсутствии владельцы дома вынуждены мучиться от духоты и жара.
В зимний период вентиляция способствует удалению скапливаемой влаги. По требованиям технической безопасности температура на чердаке и улице должна отличаться не более чем на 4 градуса, поскольку резкие температурные перепады создают благоприятные условия для накопления конденсата, который впоследствии образует сосульки. С наступлением оттепели они тают, и влага попадает на пол, что приводит к деформации и разрушению потолочной конструкции и крыши, на стропилах появляется опасная плесень.
Несмотря на важность вентиляции, многие владельцы опасаются ее устанавливать, так как думают, что через решетки на чердаке уходит теплый воздух, и помещение быстрее охлаждается. На самом деле, причина кроется в некачественной термоизоляции потолка и стен, к тому же, через плохо утепленные потолочные перекрытия на чердак проникает влага. Важно: вентиляция холодного чердака шатровой или вальмовой крыши нужна, чаще всего, только в летний период
Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции
Важно: вентиляция холодного чердака шатровой или вальмовой крыши нужна, чаще всего, только в летний период. Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции. При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия
Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания
При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания
Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции. При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания.

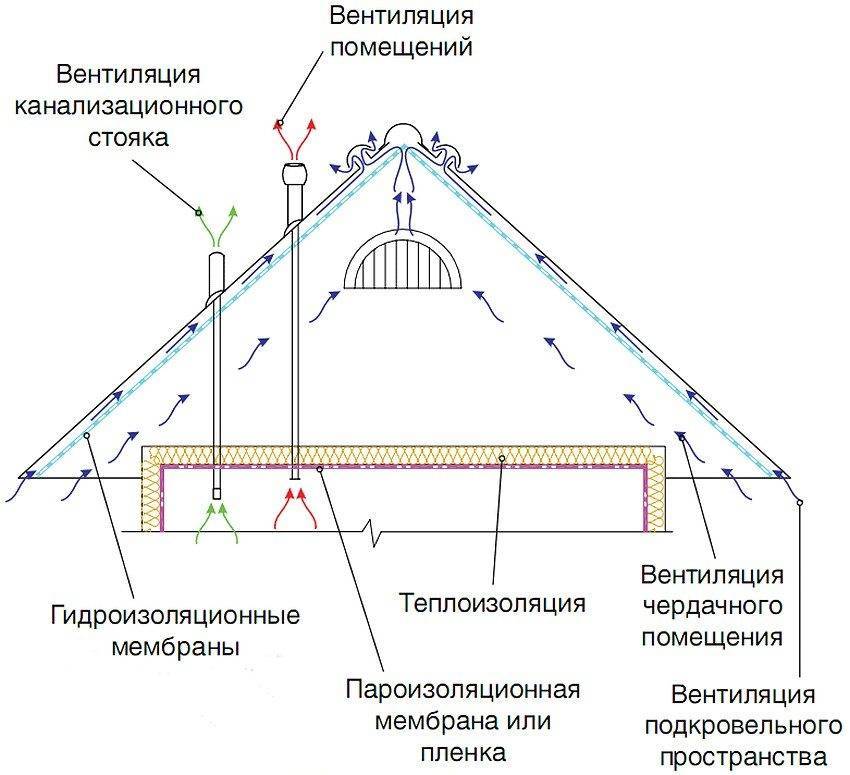

Принцип работы вентиляционной системы
Беспрепятственная циркуляция воздуха с улицы под кровельное пространство возможна за счет отверстий, наиболее эффективные из которых находятся под свесом и в коньках. Данное расположение позволяет использовать воздушно-тепловой напор, исходящий от потолочной зоны.
Если вентиляция чердака установлена по всем правилам, за часовой промежуток времени воздушный поток дважды проходит под крышей помещения — движение направляется снизу вверх к конькам с отверстиями из продухов.
Совет: при наличии утепленной крыши между кровлей и изоляционным слоем оставляют зазор примерно 5 см в ширину для свободного воздухообмена.
Для обеспечения качественной вытяжки необходимо сочетание установленных приконьковых элементов и продухов в самом коньке. Для крыш из черепицы применяются специальные плитки с воздухообменными продухами.
Что собой представляет вентиляция чердака
По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.
Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

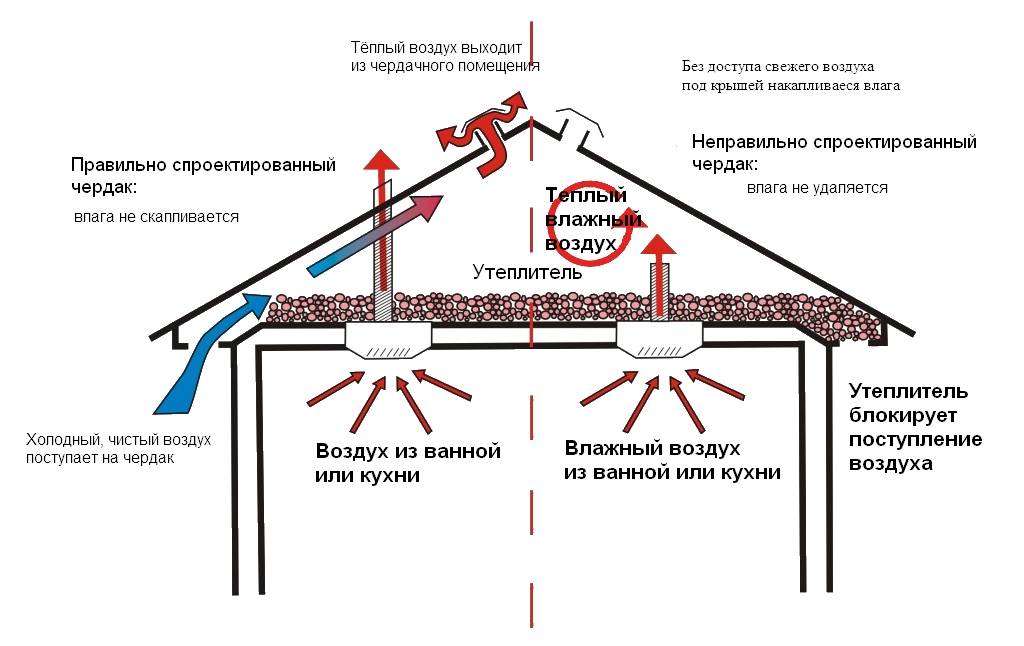

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.
Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:
- холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
- воздушные массы должны свободно перемещаться по всей площади помещения.
В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

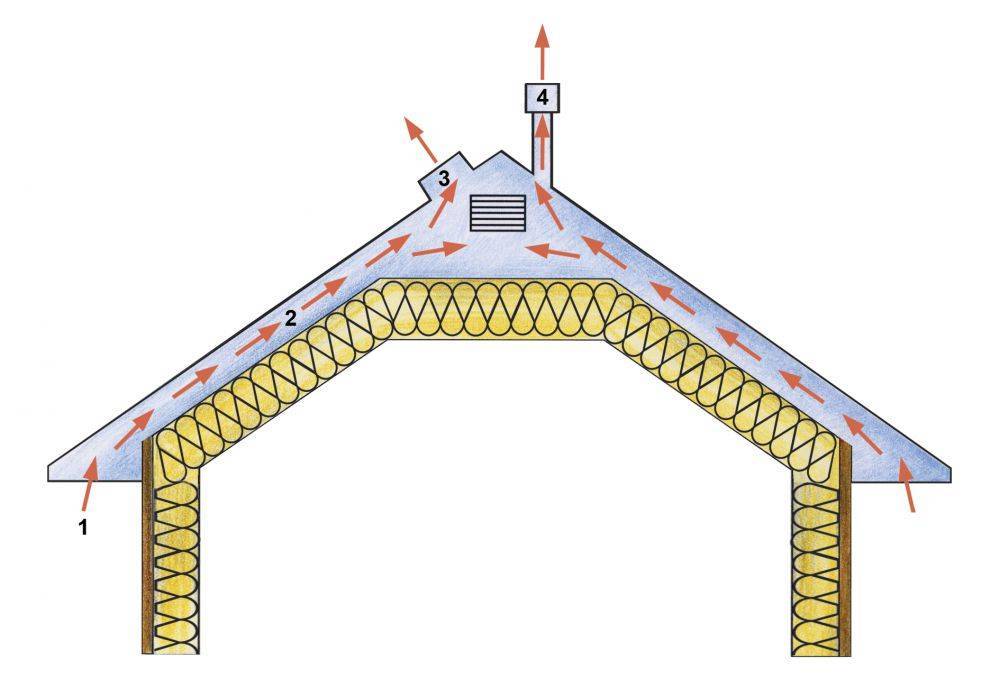

Устройство вентиляции холодного чердака
В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.
При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:
- поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
- вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.
Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.
Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.
При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.
Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.
При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.
Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.
В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.
Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.
Устройство вентиляции теплого чердака
Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.
Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.
Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.
Особенности системы в зависимости от типа кровли:
- оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
- металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
- шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.
В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.
Схемы обустройства вентиляции:
- установка на крыше трубы, оснащенной дефлектором;
- использование фронтальных вентиляционных решеток или сеток;
- устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.
Вентиляция со слуховыми окнами

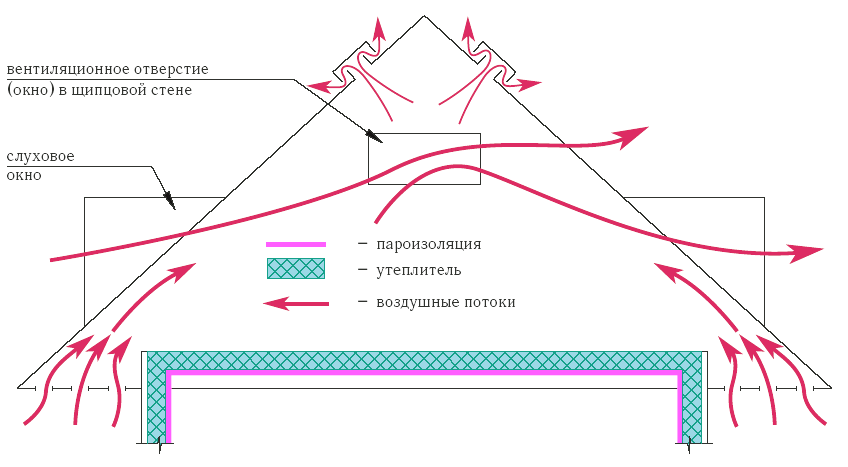

Схема вентиляции чердака с помощью слуховых окон
Самым проверенным и древним способом является вентиляция чердака через слуховые окна. Такие окна располагают противоположно фронтонам. Их размеры должны равняться 600х800 мм. У данного метода есть как достоинства, так и недостатки. Из плюсов выделяют легкость монтажа своими руками и достаточное сечение, которое обеспечивает хороший воздухообмен.
Вентиляция чердака с помощью слуховых окон — это вариант, имеющий как преимущества, так и недостатки
Недостатком в такой системе является образование застойных воздушных зон. Из-за этого конструкция менее востребована. Если ее применяют, то слуховые окна выполняют небольших габаритов. Такой вариант хорошо сочетается с карнизно-коньковой вентиляцией, обеспечивая прекрасный воздухообмен.
Распространенные заблуждения
Существует достаточно большое количеств стереотипных заблуждений по поводу проектирования и монтажа систем вентиляции чердачных помещений. Как ни странно, большинство людей действительно считают эти мифы истиной. Основные из них выглядят следующим образом.
Существует мнение о том, что в зимнее время года при отрицательных температурах воздуха через каналы системы вентиляции из дома уходит тепло. На самом деле, тепло будет уходить из дома через каналы только лишь в том случае, если система спроектирована неправильно или некачественно. Настоящим источником этой проблемы является плохой теплоизоляционный материал, который пропускает на чердачное помещения влажные потоки воздуха. Следовательно, это приводит к образованию конденсата, что в свою очередь сказывается на целостности кровли.
Некоторые люди уверены, что вентиляционная система актуальна только лишь в жаркую погоду. На самом деле, она работает в любое время года. При жаре, система способствует циркуляции воздуха, что не дает образовываться духоте
Зимой же, при высокой относительной влажности, она препятствует образованию грибка и сосулек.
Очень часто, в процессе проектирования системы вентиляции чердачного помещения, люди не уделяют должное внимание размеру вентиляционных отверстий. Как уже было сказано, создать качественную качественный проект можно лишь при проведении правильных расчетов
При хаотичном выборе размера и расположения отверстий, скорее всего, коэффициент полезного действия вентиляции будет равен нулю. Среднее соотношение продух к перекрытиям должно составлять 1 к 500.
Требования СНиП для вентиляционных систем
Требования СНиП можно считать избыточными, но выполнять все равно надо. Они четко прописывают не только минимально необходимый воздухообмен для каждого из помещений, но и регламентируют характеристики каждого из элементов системы — воздуховодов, соединительных элементов, клапанов.
Необходимый воздухообмен составляет:
- для подвала — 5 кубометров в час;
- для жилых комнат — 40 кубометров в час;
- для санузла — 60 кубометров в час (плюс отдельный воздуховод);
- для кухни с электроплитой — 60 кубометров в час (плюс отдельный воздуховод);
- для кухни с газовой плитой — 80 кубометров в час при одной работающей конфорке (плюс отдельный воздуховод).
Санузел и кухню логично оборудовать системой принудительного вентилирования даже если для всего остального дома достаточно естественной. Вытяжка воздуха из подвала во избежание концентрации в нем более тяжелого чем воздух углекислого газа также часто обеспечивается отдельным воздуховодом.
Схема циркуляции воздуха в доме, выполненная в стиле инфографики, дает представление о течении воздушных потоков
Очень важно после монтажа системы воздуховодов проверить функциональность системы. Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой
Ведь хотелось бы, чтобы конструкция была не слишком громоздкой
Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой.
Но можно ли выводить отработанный воздух через кровельную конструкцию и ее опорный каркас – стропильную систему? И если это решение допустимо, как его лучше реализовать? Какое оборудование потребуется для обустройства?
Способы вентиляции чердака
Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.
В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.
Вентиляция чердака напрямую зависит от его особенностей:
- площади помещения;
- формы крыши;
- типа кровли;
- вида строительных материалов.
Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.
Вентиляционное окно
Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.
При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.
Общие правила установки:
- расположение окон на расстоянии не менее 1 м друг от друга;
- сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
- общая концепция внешнего вида дома должна сочетаться с дизайном окна.

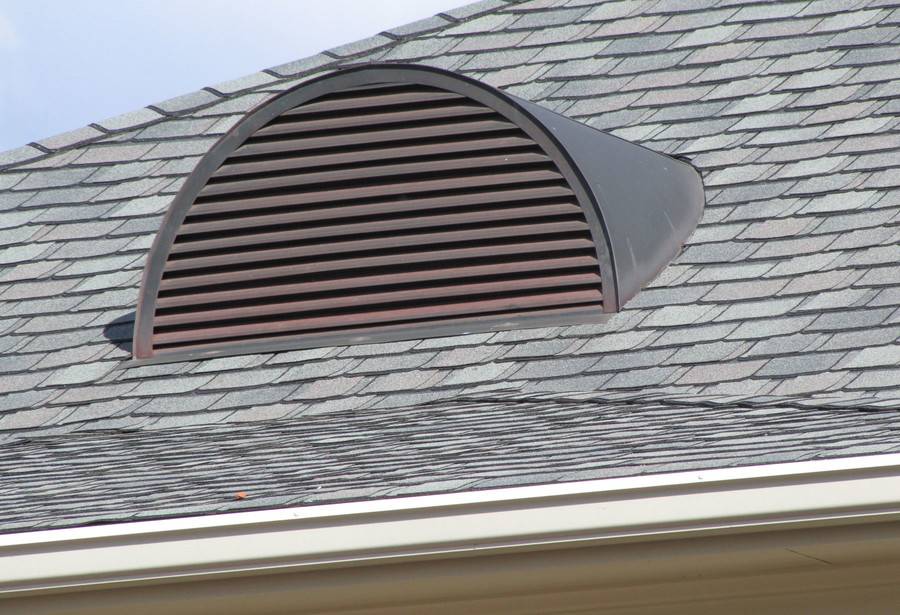

Слуховые окна
Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.
Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.
Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.
На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.
Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.
Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.
Вентиляционные продухи
Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.
Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.
Основные виды этих элементов:
- щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
- точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
- коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

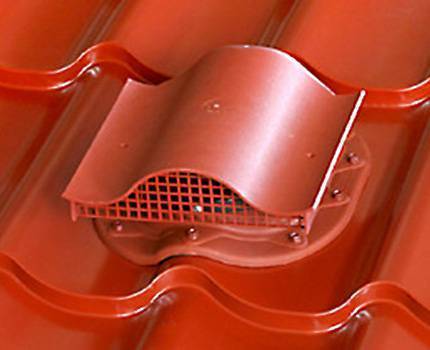

Аэраторы
При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.
Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.
Аэраторы отлично справляются:
- с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
- с застоявшимся воздухом, не позволяя ему перегреваться;
- с наледью и сосульками, которые образуются в зимнее время года.
Это предотвращает преждевременный износ стропильной конструкции.
Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.
Инструктаж по монтажу системы вентилирования
Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.
Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами
В случае, когда заниматься монтажными работами будет бригада профессионалов, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят
Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс
Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.
Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение
Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.
Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.
Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.
Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия
Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.
При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой. Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Когда же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также, обеспечит здоровую атмосферу в помещении.
Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше
