Организованный водосток скатной кровли – что это и зачем нужен?
На сегодняшний день отличают несколько разновидностей водостока:
- Неорганизованный.
- Организованный внутренний .
- Организованный наружный.
Наружный организованный водосток считается наиболее популярным , поэтому начнем рассказ именно с него. Он представляет собой целую систему, состоящую из различных желобов
, труб водостока, крепежных элементов и прочих деталей, которые крепят сооружение к кровле и стенам здания
ВАЖНО! Принцип работы такого сооружения достаточно прост, заключаясь в сборе воды с поверхности кровли, после чего она циркулирует по желобам, попадая в водосточные трубы. Затем вода движется по трубам, после чего стекает непосредственно в канализацию.Такой вид водостока обладает несомненными преимуществами перед другими видами водоотведения:
- Система организованного водостока полностью продумана, поэтомувся вода оказывается вне помещений, т.е. снаружи самого здания. Это говорит о том, что влага не может оказывать свое негативное влияние на само строение, что позволяет существенно продлить срок его эксплуатации.
- Система сконструирована таким образом, что все крепежные элементы находятся в полной доступности, что существенно упрощает различные ремонтные работы в случае поломок.
- Организованный водосток можно сделать своими силами , без привлечения сторонней рабочей силы.
- Организованный водосток выполняет не только свою прямую функцию — отводит воду с крыши, но и украшает фасад здания. В продаже есть современные материалы, из которых изготавливается водосток, поэтому вполне можно подобрать интересующий вариант.
Элементы водосточной системы
Организованный наружный водосток очень хорошо подходит именно для скатной крыши.
Для обустройства этой системы чаще всего используются следующие материалы:
- Металл оцинкованный . Этот материал пользовался наибольшей популярностью несколько десятков лет назад, но сейчаспостепенно сдает свои позиции более современным материалам. Средний срок эксплуатации водостока, сделанного из оцинкованной стали, составляет 12 лет.
- ПВХ или пластик . Такой материал сейчаснаиболее популярен в устройстве водостоков, что объясняется его незначительным весом, а также относительной легкостью монтажа. Средний срок службы может достигать 30-35 лет.
- Медный водосток . Такой материал выигрывает у всех названных по самым различным критериям, но естьодин весомый недостаток — это высокая стоимость самой меди.
- Металлопластик. Такой материал считается относительно молодым, поэтому распространен не так сильно, как предыдущие. Однако, он сочетает в себе преимущества ПВХ материала и оцинкованного металла, к тому же его срок службы может достигать 50 лет.
Водосточная система
Назначение водостока
Первым делом необходимо разобраться, что такое водосток наружный и внутренний, какие функции они выполняют и чем отличаются друг от друга.Основным назначением водостока является отвод талых и дождевых вод с крыши жилого дома.
Поскольку для нашей климатической зоны свойственна сезонная смена погоды, то к водосточной системе предъявляются высокие требования. Она должна безотказно работать в течении всего года.
Внутренний водоотвод с кровли наиболее практичен и удобен при резких перепадах температуры снаружи здания.
При проектировании двускатной или односкатной крыши дома дешевле установить электрический обогрев наружной водосточной системы. Для плоской крыши лучше обустраивать внутренний водосток.
Важно отметить, что внутренние водосточные системы походят для плоских кровель, так как водосточные воронки для внутренних водостоков находятся внутри конструкции жилого дома. Для установки внутреннего водостока на крыше другой формы (ломаной, двускатной, односкатной, шатровой или щипцовой), ее нужно проектировать иным способом, либо устанавливать наружную водосточную систему
Для установки внутреннего водостока на крыше другой формы (ломаной, двускатной, односкатной, шатровой или щипцовой), ее нужно проектировать иным способом, либо устанавливать наружную водосточную систему.
Типы водостоков
Существует два основных вида сточных проектов — это внутренние и наружные водостоки. Как становится понятно из названия, разница между ними заключается в принципе установки. Наружная система монтируется непосредственно на стены дома, она простая в обслуживании и монтаже. Внутренние устанавливаются в боковые грани здания, часто они декорируются сендвич-панелями, мягкой битумной черепицей, сайдингом. Скрытые водостоки более предпочтительно использовать в многоэтажных зданиях, производственных помещениях.
Сифонная система внутреннего водостока
Достоинства внутреннего водостока:
- Не нарушается экстерьер дома. Вы можете оформить водосточную систему максимально незаметно и красиво;
- Эффективный вывод воды, эффективность гораздо выше, нежели у наружных системах;
- Вывод воды можно осуществляться прямо в дренажную систему, не устанавливая внешних канализационных труб. Это особенно хорошо для производственных зданий, не подтекает фундамент, не собирается вода, нет неприятных запахов.
Но вместе с этим у таких сливов достаточно недостатков:
- Сложность установки. Достаточно проблематично перейти с наружного водостока на внутренний, понадобится разбирать определенный участок крыши, кроме того, установка требует некоторых навыков;
- Неудобства при чистке. Если наружный отвод просто прочищают специальной щеткой, то данную конструкцию перед очисткой нужно демонтировать, снимать верхние перекрытия и т.д.
Инструкция по монтажу водосточной системы
- Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
- Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
- Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
- Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.
Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.
- Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.
Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.
По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!
- Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
- При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
- Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.
Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).
Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.
Монтаж водостока своими руками из канализационных труб
Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.
Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.
Труба разрезается пополам
Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.
Соединение половинок трубы
Для крепления используются саморезы
Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.
Формируется сливная воронка
Распил элементов
Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.
Кронштейн прикручивается к желобу
Шаг 5. Монтаж желоба производится вдоль ската кровли.
Желоб монтируется вдоль ската кровли
Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.
Сборка сточной трубы
Крепление сточной трубы
Проверка водосточной системы на предмет работоспособности
Видео – Создание водостока из труб
Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.
Решение проблемы промерзания водостоков ↑
Особенно данный вопрос актуален при сборке внутренних систем отвода осадков. Их промерзание приведет к тому, что при таянии снега весной избыток воды затопить кровлю с дальнейшим ее протеканием.
Выше было указанно, что лучшим вариантом будет сборка всей конструкции в пределах отапливаемой зоны. Однако это не всегда представляется возможным.
Производители предоставляют воронки имеющие систему отопления, однако она не всегда функциональна, лед в таком случае намерзает сверху.

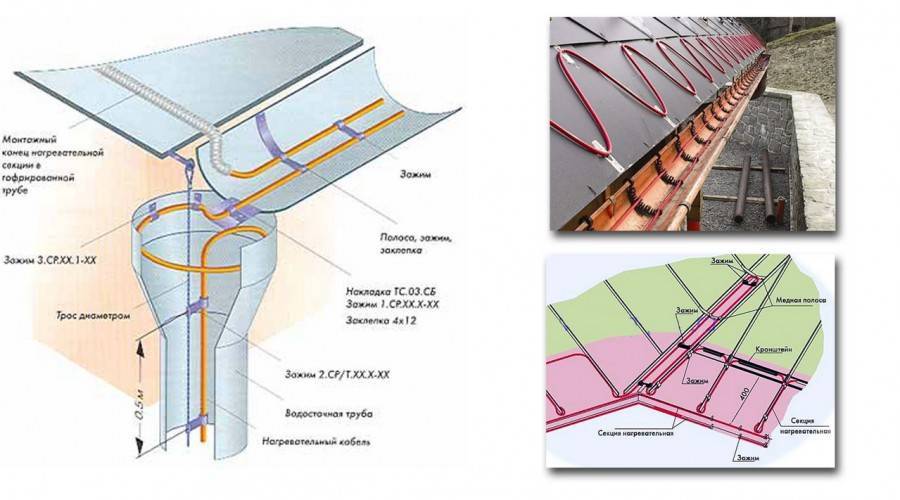

Наиболее эффективным способом будет монтаж греющих кабелей на площадях вокруг воронок. Как правило, такие системы имеют устройства саморегуляции позволяющие сохранить функциональность водосточной системы в холодное время года.
Несмотря на более затратные и трудоемкие работы, внутренние и наружные системы удаления осадков, позволяют обустроить даже эксплуатируемую плоскую крышу. Но, даже без использования дополнительной площади, отведение воды значительно продлевает сроки службы подобного кровельного пирога, а тем более отпадает нужда в профилактическом ремонте и восстановлении поврежденных участков.
https://youtube.com/watch?v=m6XGj9v7W88%3F
2022 stylekrov.ru
Правила и этапы монтажа водосточной системы
Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.
Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.
Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.
Наглядный пример по количеству размещенных сливных стояков
Касаемо количества стояков. Максимальное расстояние между ними – 12 м.
- Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
- Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
- Длина свеса более 24 м, монтируются три водосточных стояка.
Касаемо остальных элементов водосточной системы.
- Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
- Количество воронок и сливов определяется количеством стояков.
- Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
- На каждый скат ставиться по две заглушки на лоточную конструкцию.
- На каждый стояк устанавливается по два отвода.
- Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.
Размеры элементов водосточной системы
Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.
Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.
| Площадь ската, м² | Диаметр жёлоба, мм | Диаметр трубы, мм |
|---|---|---|
| до 30 | 90–100 | 75 |
| 30–50 | 100–120 | 87 |
| 50–125 | 120–150 | 100 |
| больше 125 | 150–200 | 110 |
Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.
Подготовка инструментов
Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.
Итак, потребуется:
- ножовка по металлу;
- ножницы по металлу;
- перфоратор для сверления стен под крепление стояков;
- шуруповёрт
- длинный шнур, рулетка, карандаш;
- уровень, отвес;
- плоскогубцы;
- киянка, молоток;
- стремянка.
Это приводит к нарушению защитного цинкового слоя
СНиП КРОВЛИ II-26-76
Следует, однако, иметь в виду, что в зданиях в 3 этажа и выше при свободном сбросе воды увеличивается увлажнение стен здания, особенно с наветренной стороны, что вредно сказывается на их долговечности. Кроме того, при стоке талых вод на свесах карнизов образуются наледи и сосульки, очистка которых приводит к повреждению рулонного ковра и карнизов.
Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизнэго свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.
Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизного свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.
Промышленные здания, построенные до 1955 — 1960 гг. ( за исключением отдельных цехов с очень большой площадью крыши), как правило, имеют наружный водоотвод с организованным отводом воды по желобам и трубам или со свободным падением воды ( неорганизованный водоотвод) с карнизных свесов.
Водоотвод с крыш устраивают чаще всего наружным неорганизованным и организованным. Неорганизованный водоотвод обеспечивает сброс воды непосредственно с обреза кровли. Его устройство допускается в основном для малоэтажных зданий ( до пяти этажей), располагаемых с отступом от тротуара. Однако при неорганизованном отводе воды следует предусматривать свес карниза не менее 550 мм. Водосточные трубы обычно изготовляют диаметром 13 см. Их количество определяют из расчета 1 см2 сечения трубы на 1 м2 кровли на расстоянии 18 — 20м друг от друга. Крепят трубы к стене с помощью костылей.
Особого внимания заслуживает вопрос о рациональных системах водоотвода с покрытий зданий и конструктивном решении элементов этих систем. Наиболее широко применяемый на Севере наружный неорганизованный водоотвод с покрытий приводит к образованию на свесах кровель наледей и сосулек, увлажнению материалов конструкций карнизных узлов и ускоренному разрушению примыкающих участков стен и покрытий.
Наружный неорганизованный водоотвод как исключение допускается делать на зданиях высотой до пяти этажей в районах с количеством осадков не более 300 мм в год. Такой водоотвод разрешается делать на односкатных крышах со сбросом воды в сторону дворового фасада. Над входами в здание с неорганизованным водоотводом необходимо устраивать ко зырьки.
Страницы: 1
Организация водостока обладает целым списком положительных моментов, к которым в первую очередь относится сохранность строения от разрушающих воздействий дождей и снега. Однако, всегда ли необходимо устраивать организованный водосток с кровли с целой системой труб, а также различных желобов. Бывают случаи, когда можно прекрасно обойтись без этого. Здесь речь идёт о неорганизованном водостоке, для обустройства которого не потребуется тратить средства на приобретение дополнительных материалов.
Материал изготовления водосточных систем
Современный организованный водосток наружный самая востребованная система отвода воды с поверхности кровли. Сегодня на отечественном рынке компании – производители предлагают широкий выбор продукции, которая отличается материалом изготовления, формой, сечением желобов и диаметром водосточных труб, как для внутреннего водостока. так и для внешнего.
Водосточные ПВХ системы характеризуются рядом преимуществ:
- устойчивость к атмосферным осадкам;
- небольшой вес;
- отсутствие коррозии;
- простота и легкость монтажа, который осуществляется клеевым способом или с использованием резиновых уплотнителей.
Не менее популярны водостоки, сделанные из оцинкованной стали, имеющие полимерное покрытие, поскольку они долговечны и прочны.
Пример оригинальный организованных водостоков на видео:
Рис. 1 Водосточная система RUFLEX
Для удаления воды с кровель должен предусматриваться внутренний или наружный организованный водоотвод.
Внутренний водоотвод предусматривается преимущественно в отапливаемых зданиях и сооружениях с рулонными и мастичными кровлями.
На кровлях из мелкоштучных материалов, асбестоцементных волнистых листов, листовой стали, меди, металлочерепицы и металлического профлиста должен предусматриваться наружный организованный водоотвод. При соответствующем обосновании может быть предусмотрен внутренний водосток на таких кровлях с отводом воды через воронки в ендовах.
В соответствии с п. 1.49 СНиП 2.08.01 допускается предусматривать неорганизованный водосток с крыш 1-2 этажных зданий при условии устройств козырьков над входами. Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.
Водосточные воронки внутреннего организованного водоотвода должны располагаться равномерно по площади кровли на пониженных участках.При организованном водоотводе площадь кровли, приходящаяся на одну воронку, должна устанавливаться расчетом по СНиП 2.04.03 и СНиП 2.04.01.
Оси воронок внутреннего водоотвода должны находиться на расстоянии не менее 600 мм от парапетов и других выступающих частей здания. Местное понижение кровли в местах установки воронок должно составлять 15-20 мм в радиусе 0,5 м.
При неорганизованном водоотводе вынос карниза от плоскости стены должен быть не менее 300 мм
Общие сновные требования к системе отвода осадочных вод можно сформулировать следующим образом:
поверхность покрытия крыш должна быть устойчивой к воздействию осадков и мороза;
материал кровельного покрытия должен
обладать устойчивостью к воздействию света и повышенной температуры;
накапливаемые на поверхности крыши осадки посредством определенной водоотводящей системы должны быть удалены в сторону от здания;
с поверхности обычных крыш (а также крыш, приспособленных для ходьбы, эркеров, крыш с зелеными насаждениями) осадочные воды должны удаляться посредством рассчитанной системы водонакопления и водоотвода; при этом основными элементами отвода осадочных вод выступают водоотводные каналы, галтели, каналы накопления шлаковых вод и водоотводные колодцы с воронками.
водоотвод должен быть обеспечен соответствующим углом наклона ската крыши;
наклон ската в сторону водоотводной системы может быть уменьшен только на скатных крышах за счет применения «кобылок» (это набивки внизу стропил для образования более пологого ската);
водоотводный желоб, канал, галтель, лоток не должны сужаться в направлениистока воды;
каналы карнизов должны быть устроены таким образом, чтобы была обеспечена защита здания против снега (льда, сосулек, наледи);
поперечное сечение кровельного выпускного желоба (F) и наклон в сторону стока воды должны быть обеспечены при любой поверхности ската;
Разновидности водостока
Основное назначение водостока — отведение воды от стен и фундамента. А значит организована такая система должна с учётом разных особенностей здания, например, угла наклона ската и материала кровли.
По расположению
Водосточная система здания может быть выполнена в трёх вариантах:
- Неорганизованный. Такой водосток отводит воду непосредственно на землю. Этот вариант системы не выполняет свои прямые функции защиты стен и фундамента от влаги. Обустраивается на небольших постройках, чаще всего хозяйственного назначения. При этом сделать это нужно так, чтобы тротуар не был затоплен.
Неорганизованный водосток не защищает стену от влаги
- Организованный наружный. Представляет собой систему желобов и труб, которая направляет воду в канализацию или дренажную систему. Возможны и другие водосборники.
Организованный водосток помогает направить воду с крыши в водосборник
- Внутренний. Служит для предотвращения перемерзания воды в водостоке при отрицательных температурах. Чаще всего такой водосток обустраивается в северных областях, поскольку наружное расположение системы невозможно.
По материалу изготовления
Водостоки могут изготавливаться из разного материала:
- Дерева. Для обустройства системы водоотвода можно использовать пихту, лиственницу и сосну. Прослужит такая система около 10 лет, но при условии должного ухода.
- Оцинковка. Популярен этот материал из-за его невысокой стоимости. Но работать с ним очень сложно. Поэтому при желании сделать систему водоотвода самостоятельно придётся сначала позаботиться о приобретении специального оборудования. Срок службы — не более 10 лет, поскольку материал подвержен коррозии.
Водосток из оцинковки быстро ржавеет
- Оцинковка с полимерным покрытием. Полимерное покрытие значительно увеличивает срок службы водосточной системы из оцинковки, поскольку устраняет недостатки материала.
- Пластик. Материал с длительным сроком эксплуатации, до 25 лет. Основными преимуществами можно считать небольшой вес, устойчивость к щелочной среде, доступность. Помимо этого пластиковый водосток обладает шумопоглощющими свойствами, а значит звук дождя не будет вас раздражать. Но нельзя допускать замерзания воды в нём, поскольку это может привести к разрыву трубы.
Пластиковый водосток пользуется особой популярностью
- Керамика. Главное преимущество водосточной системы из этого материала — длительный срок действия. Но требуется опыт работы с керамикой, поэтому самостоятельный монтаж системы может быть затруднительным.
- Бетон или цемент. Разновидность водосточной системы из керамики, более дешёвая, а значит доступная. Среди недостатков выделяется большой вес, поэтому элементы из бетона используются лишь в качестве наземных, например, для обустройства траншеи.
- Медь. Материал характеризуется длительным сроком эксплуатации, небольшим весом. Но доступен он не каждому. Стоимость такой водосточной системы может превышать затраты на кровлю (если, конечно, для покрытия крыши не использовался аналогичный материал).
Медный водосток дорогой, но прослужит больше ста лет
- Подручные материалы. Чаще всего используются пластиковые бутылки, но такая конструкция может быть лишь временной заменой полноценной водосточной системы.
Водосток плоской кровли: специфика сооружения внутренней и наружного варианта
Водосток можно соорудить снаружи и внутри здания. У каждого из этих способов есть свои особенности. Например, внутренняя конструкция не влияет на внешний вид здания, а внешняя – проще в монтаже и ремонте.

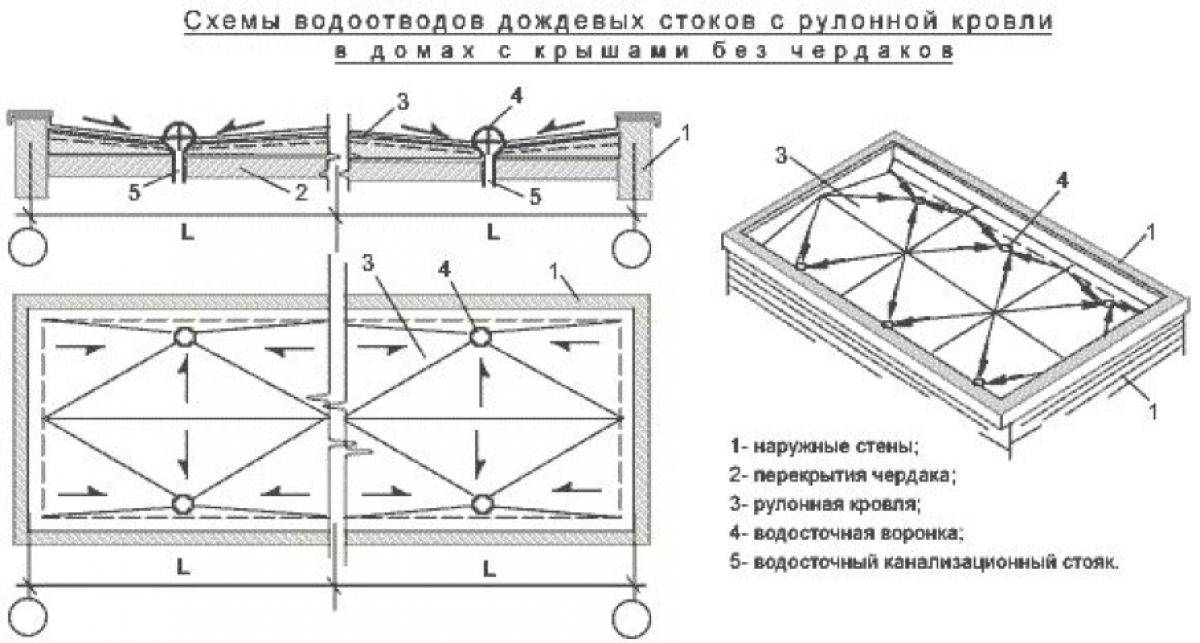

Внутренний водосток
Чтобы правильно проложить систему внутреннего водостока, проектировать ее надо заранее. Путь трубопровода должен быть максимально коротким, а место соединения с ливневой канализацией – удобным и надежным.
Стояки можно расположить вблизи жилых комнат. В таком случае, не придется устанавливать обогрев на тот участок трубы, который проходит через комнаты. Проводку делают через штробы, короба или шахты. Нужно будет утеплить водосток, проходящий через чердак.
Если здание не отапливается, придется решать проблему с подогревом труб, чтобы избежать промерзания воды, которая будет в них течь. Обычно это делается с помощью греющего кабеля. Необходимо обеспечить стояк прочищающей ревизией на высоте одного метра от земли.
При планировании системы следует избегать лишних изгибов Источник authentics.pw
Расположенные внутри здания трубы не подвергаются таким резким перепадам температуры, как системы, построенные снаружи. Также внешний вид здания не перегружается дополнительными излишествами в виде водоотводящей системы наружного типа. Это придает дому аккуратность и упрощает декорирование экстерьера. Однако прочищать внутреннюю систему намного сложнее.
От воронок на стояки вода уходит через специальные отводные трубы. Отводные линии прокладывают под землей или выстраивают подвесную сеть прямо в доме. Чтобы вода проходила через горизонтально проложенные трубы в подвесной сети, их устанавливают с наклоном в 5 миллиметров на каждый погонный метр. Если нельзя установить подвесную систему, можно проложить отводные линии под землей и подключить их к ливневой канализации. Это стоит дороже, а проводить впоследствии ремонт будет менее удобно.
Расположение водоприемных воронок внутреннего водостока необходимо продумать еще при проектировании строения, чтобы учесть водоотводящие трубы в конструкции здания Источник pinterest.com
Внешний водоотвод
Внешний водосток подходит для южных регионов, где выпадает мало осадков – не более 300 миллиметров в год. Открытую систему водоотвода проще прочистить и починить, если она пострадала от непогоды.
Сооружение внешнего водостока имеет много специфических особенностей. Для того, чтобы избежать повреждения и коррозии внешних стен строения с плоской кровлей, нужно возвести заградительные бортики. Покрытия этих бортиков должны быть металлическими или бетонными.
В бортиках делают специальные отверстия, чтобы вывести наружу водоотводящие желоба. На стыки покрытия бортиков необходимо наложить оцинкованный фартук. Так вода не будет проникать в щели между стыками.
Водоотводящие желоба выходят за пределы дома и крыши. В противовес этому, для внутреннего водоотока воронки ставят на самой крыше, на расстоянии от краев.
Особенности монтажа
Технология установки системы водостока со скатной крыши проста, но имеет ряд нюансов, которые обязательно должны быть учтены. Один из важнейших – правильный способ крепления, ведь именно от этого будет зависеть, насколько система получится крепкой и надежной. Кронштейны должны быть надежно привинчены к лобной доске, обрешетке или стропилам с определенным шагом. Установка производится до момента окончательной отделки кровли. Если они будут закреплены неправильно, то конструкция со временем начнет проседать, из-за чего желоба будут протекать.
Пластиковый водосток крыши
Важный момент – это правильная установка самих желобов. Они должны располагаться так, чтобы быть частично закрытыми кромкой кровли – примерно на 1/3. В этом случае удастся добиться максимально эффективного сбора жидкости. При этом край желоба должен быть расположен примерно на пару сантиметров ниже, чем сам скат – в этом случае во время схода снега и льда с крыши желоб не будет поврежден.
Соединение двух желобов – момент, который также требует особого внимания. Они могут быть скреплены при помощи клея (если они изготовлены из пластика), муфтами и уплотнителями (для пластиковых или металлических желобов) либо при помощи пайки (метод оптимален для медных конструкций).
Способы устройства креплений для укладки желобов водостока
Сама труба водостока, расположенная вертикально, должна располагаться как можно ближе к стене дома и закрепляться при помощи хомутов. Это позволит повысить ее устойчивость к ветровому воздействию. Отдельные отрезки труб, а также трубы с воронками соединяются также при помощи специальных соединителей.
Монтаж водостока
Кстати, что касается хомутов для труб водостока, то в верхней части, у крыши, труба фиксируется с помощью жесткого хомута, а в середине или ниже – при помощи свободного. Расстояние между ними должно быть примерно 2-2,5 м.
Сток можно вывести сразу же в подземную ливневую систему через ливневой колодец, если таковая имеется. Также можно продумать и другие возможности утилизации дождевой воды.
Материалы водоотводов
На строительном рынке представлены водосточные системы из различных материалов.
При выборе элементов водоотвода, необходимо учитывать следующие рекомендации:
- Водоотводы многоэтажных жилых домов со скатными крышами должны выполняться из прочных конструкций, соответствующих нормам безопасности. Подойдут оцинкованные стальные системы с полимерным покрытием или изделия из нержавеющей стали, укомплектованные надежными креплениями и соединительными элементами.
- Водосточные конструкции из меди устанавливаются в элитных домах и загородных резиденциях с эксклюзивным дизайном. Материал выглядит стильно и благородно, указывает на высокий статус собственника жилья. Срок службы медных водосточных систем может составлять более ста лет.
Рисунок 4. Водосточные системы из меди.
- Для частных домов и дачных строений подойдут водосточные системы из ПВХ. Легкие конструкции быстро монтируются, просты в обслуживании, долго сохраняют привлекательный внешний вид.
Владельцы современных домов с наружным водостоком все чаще выбирают водоотводящие конструкции из модифицированного ПВХ от европейских производителей, в широком ассортименте представленные в компании «МегаЛайн».
Кровельные водостоки из ПВХ обладают многими достоинствами;
- прочностью, превышающей показатели чугуна;
- стойкостью к температурным перепадам;
- хорошим шумопоглощением;
- молекулярной памятью, позволяющей в случае деформации возвращать первоначальную форму.
Срок службы изделий из термопластичного ПВХ превышает 50 лет.
Заключение
Внутренняя система водоотведения является отличным вариантом решения задачи удаления стоков с крыши не только многоквартирного, но и частного дома. Она позволяет защитить стены и фасады здания от сырости, а фундамент и тротуарное покрытие от размывов. Скрытое же размещение системы позволяет сохранить превосходный внешний вид строения. При этом сифонно-вакуумная система водоотведения может успешно использоваться не только на плоских, но и одно- двускатных крышах. Стоит отметить, что с финансовой точки зрения, такая система будет выгоднее варианта с внешним размещением водостока.
Что еще почитать по теме?
