Как сделать теплый пол в ванной под плиткой своими руками в доме: Инструкция + Видео

Выбор типа напольной системы обогрева

Прежде чем приступить к устройству теплого пола в ванной под плиткой, нужно выбрать подходящий тип греющих элементов, коих существует два:

Первый тип систем функционирует от теплоносителя, протекающего по греющим трубам, замоноличенных в стяжку. Он рекомендован к применению в помещениях с индивидуальной системой отопления.

Тем более, когда напольный обогрев устраивается во всем доме, тогда проложить один небольшой контур в ванную не составит никакого труда. Очень актуальны подобные системы на первых этажах частных домов, находящихся на грунте или над подвалами. Это касается и нижних этажей многоквартирных домов, где керамическая плитка в санузлах откровенно холодная.

Расход электроэнергии будет невелик из-за малой площади контура, зато преимущества очевидны: комфортная температура поверхности плитки и возможность отключать систему от сети, когда подогрев не требуется. Соответственно, нагрев легко включить, например, до начала водных процедур. Пока вы их закончите, полы хорошо прогреются.

В последнее время стала обретать популярность новинка в сфере напольного отопления — инфракрасный теплый пол.

Он бывает двух видов: пленочный и стержневой. Первый представляет собой тонкую пленку с нанесенным на нее греющим слоем. Для устройства напольной системы со стяжкой под керамическую плитку нагревательная пленка не предназначена, о чем прямо говорит производитель этих изделий, известных под брендом CALEO.

Другое дело – стержневая система инфракрасного обогрева полов, чье прямое назначение – прогревать поверхность стяжки. По сути, это готовая сетка из гибких карбоновых стержней, соединенных между собой с расчетным шагом, ее укладка очень проста, не требует особых навыков и может быть выполнена своими руками, как и водяной теплый пол. Недостаток один – высокая стоимость инновационного продукта.

Теплый пол в ванной укладка утеплителя

Для работ по теплоизоляции самый надежный вариант это пенофол. Это современное слово в теплоизоляции имеет специальный самоклеющийся  слой и покрытие выполненное из фольги с толщиной всего 14 мкм. Одними из лучший его свойств является легкость, тонкость, удобность в работе и при этом отличный уровень теплопроводности – его коэффициент равняется 0,049 Вт/мК.

Реализация этого материала осуществляется в рулонах. Укладывается пенофол так, что бы фольга смотрела вверх. Возникающие при укладке стыки необходимо тщательно проклеить (используйте при этом монтажный скотч). При работе с укладкой пенофола делайте отступы в углах помещения выполняйте отступы от 5 до 10 см от стены.

Укладываем нагревательный кабель

Итак, что бы обустроить теплый пол в ванной мы переходим к следующему шагу – укладке нагревательного кабеля.

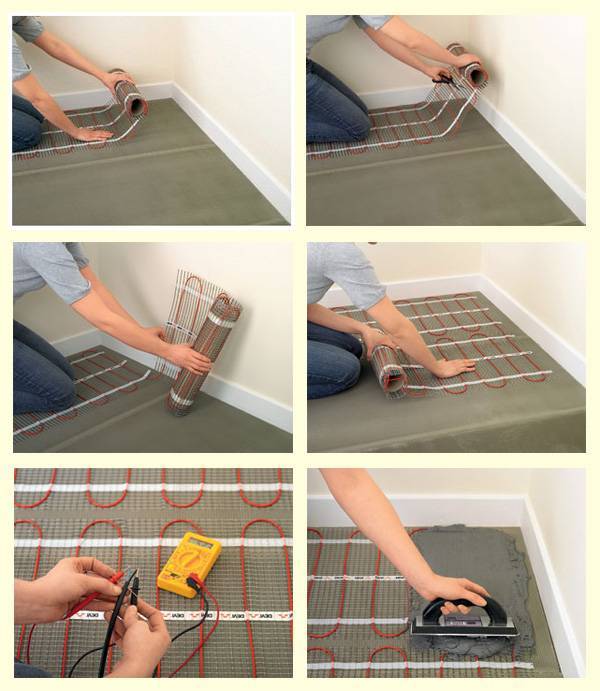

Установка электрического теплого пола под плитку осуществляется с использованием специальной монтажной ленты. Эту монтажную ленту следует прикреплять к полу. Подобный вид пола так же обозначают как пленочный. Стоит отметить, что использование пленки в монтаже под плитку не самый эффективный вариант.

В наше время у реализаторов без особого труда можно отыскать полностью готовые, наклеенные на монтажную ленту нагревательные кабели. Их продажа так же осуществляется в виде рулонов в готовых комплектах.

Монтажная лента добавит прочности всей конструкции за счет устранения лишних перегибов и за счет удерживания необходимой дистанции между петлями кабеля.

Может быть вариант, при котором приобретенный вами нагревательный кабель не  будет сразу наклеен на монтажную сетку. В этом случае, приобретаем отдельно монтажную сетку, а укладка нагревательного кабеля будет происходить зигзагами, оставляя при этом промежутки в витках на 20-25 см. Проводить работу с креплением следует монтажным скотчем для теплого пола.

Разновидности плитки и особенности укладки

Есть несколько вариантов, которые отличаются по материалу изготовления и процессу укладки. Для каждой разновидности есть свои рекомендации по использованию вместе с электрическим теплым полом. Нужно помнить следующее:

1. Керамическая плитка используется чаще всего и отлично подходит для всех видов электрического пола. Она хорошо пропускает тепло, не требует особого подхода при монтаже нагревающего кабеля или матов. Главное – использовать плиточный клей, который подходит для теплых полов, об этом всегда есть указание на упаковке.
2. Керамогранит – особо прочный материал, устойчивый к износу и имеющий противоскользящую поверхность. Он толще и плотнее плитки, поэтому хуже пропускает тепло, под ним желательно использовать не готовые маты, а нагревающий кабель в стяжке. Что касается инфракрасного типа, он нормально работает и под таким покрытием.
3. Плитка из ПВХ используется на подложке из фанеры, под которой можно расположить любой вариант теплого пола, в том числе и инфракрасный пленочный. При укладке кабеля заливается стяжка так же, как и обычно. Плитки настилаются поверх подготовленного основания.
4. Кварцвиниловая плитка – еще одно современное решение, которое не требует особой подготовки поверхности и может быть уложено поверх старого покрытия. Под нее можно использовать все варианты теплого пола при соответствующей подготовке поверхности.

По сути, технология укладки при использовании нагревательных элементов никак не меняется. Отличаются подготовительные мероприятия, так как нужно уложить теплый пол и обеспечить его правильное подключение.

Выбор труб для контура

Основой любого водяного пола являются трубы, которые образуют отопительный контур. В зависимости от своих качественных и эксплуатационных характеристик выделяют следующие виды труб:

1. Трубы из полипропилена. В чистом виде не используют ввиду плохой пластичности и избыточного расширения при нагреве. На практике применяют трубы с армированным волокном.
2. Полиэтиленовые конструкции. Более дорогой вариант для монтажа отопительного контура, который обладает способностью выдерживать высокие температуры. Особая структура материала позволяет удерживать изначальную форму, без расширения труб при нагревании. При самостоятельном монтаже следует надежно фиксировать элементы контура, так как полиэтилен быстро принимает изначальную форму и выпрямляется.
3. Медные трубы являются наиболее оптимальным вариантом по ряд технических характеристик. Ограничивает широкое применение высокая стоимость за метр.
4. Контур из металлопластика является достаточно прочной конструкцией, очень широко используется в частных домах.

Ещё один известный вариант – изготовление водяного тёплого пола под плитку своими руками из стальных труб. Качественный состав стали придаёт конструкции особую прочность. Но в результате длительного контакта с влагой может подвергнуться коррозии.

Электрический вариант

Этот теплый пол в ванной под плиткой своими руками поставить проще водяного и, по отзывам, он надежнее в эксплуатации. Его единственный минус в том, что он расходует много электроэнергии, а соответственно и денег владельца. Зато он не требует теплоносителя и может работать в любое нужное вам время.

Некоторые люди опасаются, что во влажном микроклимате ванной может произойти удар током, но они тревожатся напрасно. Между ногами человека и электрическим кабелем располагается слой бетонной стяжки, который исключает проникновение влаги и замыкание. Электрические теплый пол состоит из кабеля, терморегулятора и изолирующих матов. К ним следует докупить водонепроницаемый скотч, гофрированные трубы и термоотражающую пленку. Расположение кабелей в полу зависит от различных факторов.

Ниже приведено несколько важных нюансов.

• При расстоянии между витками кабеля в 10 см. необходимо, чтобы их глубина залегания равнялась 1 см. Если расстояние между кабелями увеличено до 15 см., то их нужно углубить до 4 см.
• Для обогрева только пола мощность на 1 м2 должна составлять 100-190 Вт., для единственного средства отопления 190-200 Вт.
• Маркировка производителя помогает правильно вычислить расстояние между витками кабеля. Провод на 10 Вт/м даст мощность конструкции 150Вт/м 2, требуемое при этом расстояние равно 6,5 см.

Если разобраться в информации сложно, всегда можно попросить совета у продавца-консультанта при покупке системы теплых полов.

Распространенные ошибки при монтаже и подключении

Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:

1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.

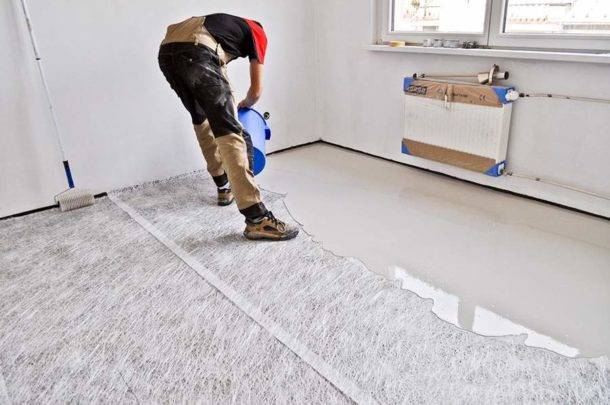

4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

Можно ли сделать водяной пол в квартире?

Водяной «теплый пол» — надежная система отопления помещений, отличающаяся тепловым источником в виде горячей воды. Основой функционирования такой конструкции является элементарный принцип работы специально устанавливаемого гибкого трубопровода, по которому циркулирует горячая вода.

Тепловые источники, в этом случае, могут быть представлены газовыми котлами или централизованной отопительной системой.

Процесс укладки водяного пола

Как правило, такой вариант применяется в качестве основной или дополнительной системы отопления в условиях частного домовладения. Для квартир в многоэтажных жилых постройках, по объективным причинам, обустройство системы водяных полов с тепловым источником в виде централизованной системы отопления, является недопустимым.

Обустройство системы при самостоятельном отопительном контуре, потребует специального разрешения, которое выдаёт Государственная АСИ.

Не только в квартирах, но и в очень небольших по площади жилых помещениях частного дома целесообразно отдавать предпочтение устройству отопительной системы на основе «теплых полов» электрического типа.

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

• Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
• Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

• В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
• Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
• Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

• Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.

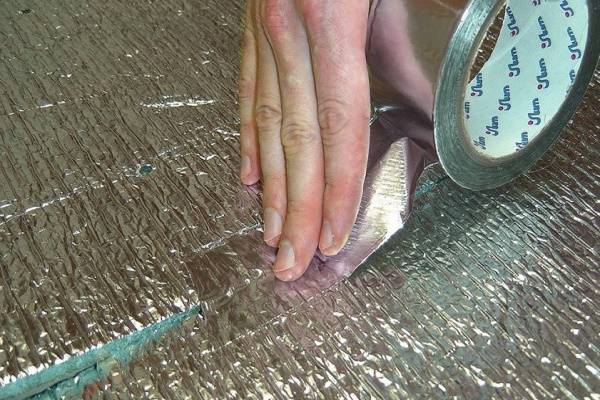

• Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Как сделать правильный выбор?

Давайте разберемся, какой теплый пол в ванной комнате вам подойдет и как самостоятельно провести монтаж теплого пола под плитку.

Хоть этот процесс при правильном подходе не вызовет никаких сложностей, все же отнестись к нему нужно с должным вниманием! С помощью нашей статьи вы узнаете как правильно проложить электрический теплый пол, сэкономите денежные средства и сможете избежать частых ошибок в этом деле. На сегодняшний день, две самых популярных технологии теплых полов это электрический и водяной

Рекомендуем остановить свой выбор именно на электрическом покрытии: оно более доступно и более практично. Узнайте виды теплых полов, какие подойдут вашей ванной комнаты

На сегодняшний день, две самых популярных технологии теплых полов это электрический и водяной. Рекомендуем остановить свой выбор именно на электрическом покрытии: оно более доступно и более практично. Узнайте виды теплых полов, какие подойдут вашей ванной комнаты.

Достоинства сочетания теплого пола и плитки

Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:

1. Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
2. Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
3. Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
4. Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.

Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.

Где можно укладывать плёночный тёплый пол

При грамотном планировании работ и правильной организации пирога тепло- и гидроизоляции, инфракрасный плёночный тёплый пол можно укладывать в любом помещении. Даже ванная комната, с её повышенной влажностью, может быть оборудована плёночным тёплым полом. Принципиальных запретов от производителя по этому вопросу нет.

Такая градация проистекает из самой идеи инфракрасной плёнки. Первоначально, плёночные тёплые полы были задуманы как нагревательные элементы для организации тёплых полов под ламинат. Впоследствии, после некоторых доработок, на эту плёнку начали стелить мягкие напольные покрытия. Но кафельная плитка, требует специфических условий для наклеивания.

Поэтому была разработана оригинальная методика устройства тёплых полов на основе инфракрасной нагревательной плёнки, под кафельную плитку. Затраты на организацию такой системы несколько выше стандартных, но зато эффективность работы практически не снижается.

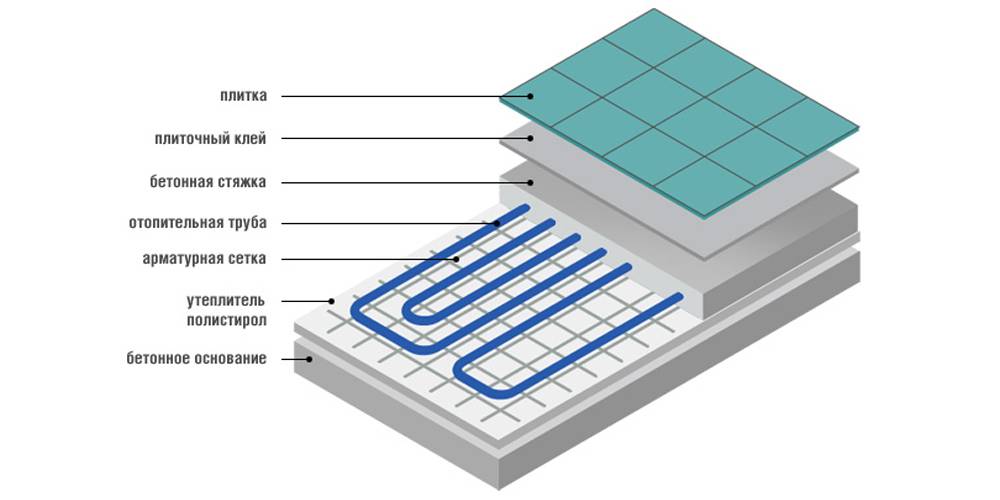

Какими могут быть отопительные конструкции

Конструкции с водой-теплоносителем используются следующие:

• трубы расположены под стяжкой из бетона;
• полы настилаются без устройства стяжки, в качестве финишного покрытия используется паркет или плитка, монтаж производится на пласты алюминия с прокладкой из полиэтилена или картона;
• в качестве основы выступает деревянный пол, на который укладываются трубы.

Для формирования отопления под кафель необходимы теплоизолятор, трубы из металлопластика, крепежные элементы, фитинги и коллекторы, чтобы подключиться к системе для осуществления циркуляции воды. При обустройстве системы в ванной нужно выполнение гидроизоляции. По завершении установки уровень пола становится выше на 5-7 см.

При выборе котла ориентируйтесь на те варианты, которые способны работать так, чтобы температура получалась невысокой. В диапазоне работ должны быть 30-40°С. Необходимость этого вызвана простой причиной: по горячему полу ходить будет крайне некомфортно.

Для создания системы отлично подходят газовые или дровяные котлы, угольные и электрические. Среди них газовые котлы считаются наиболее удобными: у них в устройстве задействованы современные электронные элементы, которые обеспечивают поддержку работы системы. Температура при верных настройках будет автоматически поддерживаться в нужном диапазоне.

Распространенные ошибки при монтаже и подключении

Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:

1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

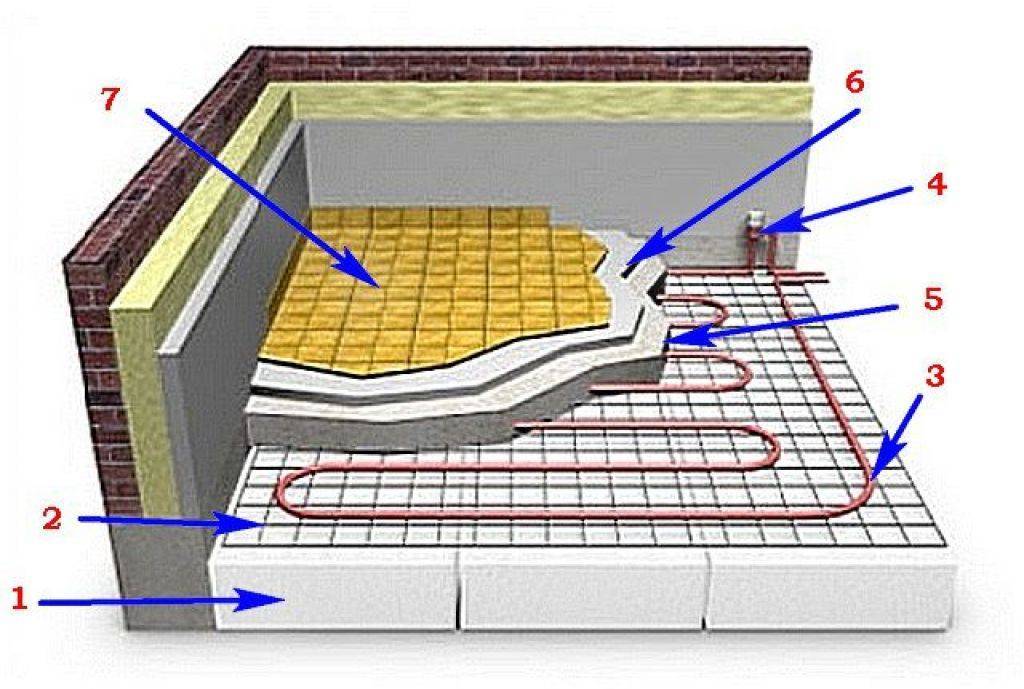

Укладка контуров

Теплый пол водяной можно укладывать несколькими способами. При составлении плана нужно определиться и выбрать свой более подходящий вариант.

Варианты укладки контура:

(Схема улитка и Змейка)

1. Змейкой. Данный вариант, включает в себя недостатки. Основными из них считают, тот факт, что при входе в комнату, пол горячий, а вот проходя по комнате дальше, температура заметно снижается. Когда укладывается контур данной схемой, необходимо шаг между трубами делать не более 20 см. Часто используют такую схему, если комната не более шести квадратов.
2. Улиткой. По данной схеме трубопровод системы теплых полов, начинают прокладывать по периметру помещения и постепенно сужаются к центру в конце труба возвращается в первоначальное положение. представленная схема считается наиболее продуктивной. Тепло распространяется по всей площади. Используют подобный вариант укладки, для помещений любой квадратуры.
3. Совмещенная. В этом случае совмещают схему улитку и змейку. Часто укладывают одну часть комнаты по схеме улитки, а другую часть продолжают укладывать змейкой. Подобную схему часто используют вместе с электрической системой теплых полов. Актуально это в осенний и весенний период, когда водяной подогрев включать еще рано, а температура требует обогрева.

Выбрав схему укладки контуров, нужно определиться с утеплителем.

Теплоизоляция для электрического теплого пола под плитку

Этот этап может предшествовать следующему или выполняться
после него. Всё зависит от вида применяемого теплоизоляционного материала.
Выбор толщины утеплителя зависит от состояния плит перекрытия и места
установки:

толстый теплоизоляционный слой целесообразно делать над
подвалом, грунтом или неотапливаемым помещением, а также на балконе или лоджии.
Для этих целей подходит пенопласт или пенополистирол. Толстый материал разумнее
укладывать до выравнивания пола. Толщина слоя – от 20 до 100 мм;

тонкий теплоизоляционный слой укладывается на подготовленный
пол. Обычно в этих целях используют фольгированный пенофол, который укладывают
отражающей поверхностью наверх. Такая подложка сориентирует тепло в комнату.

Утеплитель укладывают на расстоянии от стены. Чем толще
утеплитель – тем больше расстояние. Так для пенополистирола оно составит 100
мм, для пенофола – 50 мм. Место примыкания утеплителя к стене проклеивают
демпферной лентой. Она призвана скомпенсировать тепловое расширение материла.

Выбор типа напольной системы обогрева

Прежде чем приступить к устройству теплого пола в ванной под плиткой, нужно выбрать подходящий тип греющих элементов, коих существует два:

Первый тип систем функционирует от теплоносителя, протекающего по греющим трубам, замоноличенных в стяжку. Он рекомендован к применению в помещениях с индивидуальной системой отопления.

Тем более, когда напольный обогрев устраивается во всем доме, тогда проложить один небольшой контур в ванную не составит никакого труда. Очень актуальны подобные системы на первых этажах частных домов, находящихся на грунте или над подвалами. Это касается и нижних этажей многоквартирных домов, где керамическая плитка в санузлах откровенно холодная.

Расход электроэнергии будет невелик из-за малой площади контура, зато преимущества очевидны: комфортная температура поверхности плитки и возможность отключать систему от сети, когда подогрев не требуется. Соответственно, нагрев легко включить, например, до начала водных процедур. Пока вы их закончите, полы хорошо прогреются.

В последнее время стала обретать популярность новинка в сфере напольного отопления — инфракрасный теплый пол.

Он бывает двух видов: пленочный и стержневой. Первый представляет собой тонкую пленку с нанесенным на нее греющим слоем. Для устройства напольной системы со стяжкой под керамическую плитку нагревательная пленка не предназначена, о чем прямо говорит производитель этих изделий, известных под брендом CALEO.

Другое дело – стержневая система инфракрасного обогрева полов, чье прямое назначение – прогревать поверхность стяжки. По сути, это готовая сетка из гибких карбоновых стержней, соединенных между собой с расчетным шагом, ее укладка очень проста, не требует особых навыков и может быть выполнена своими руками, как и водяной теплый пол. Недостаток один – высокая стоимость инновационного продукта.

Инфракрасный пол своими руками под плитку

Электрический теплый пол можно постелить и подключить своими руками, если у человека, производящего монтаж этого устройства, есть навыки электрика. Также можно посмотреть видео и освоить технологию производства работ.

https://youtube.com/watch?v=j6hNWuZMhGI

На первом этапе необходимо расстелить на очищенную и ровную поверхность теплоотражающую пленку. При этом стыки необходимо проклеить отражающим скотчем.

Расстелить теплоотражающую пленку

В местах, где не будет мебели или других тяжелых предметов расстилают нагревательные элементы. Таким образом, чтобы они не касались друг друга. Эти элементы греют с обеих сторон, поэтому нет принципиального значения в том, какой стороной их укладывать. Греющие маты можно отрезать ножницами в местах, помеченных значком «ножницы».

Укладывать медной лентой вниз

Примечание – чтобы не повредить проводник, рекомендуется укладывать нагревательные элементы медной лентой вниз.

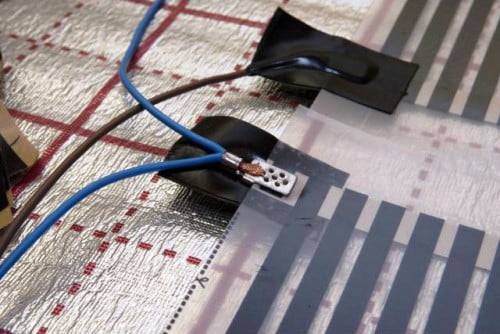

На следующем шаге нужно подсоединить клеммы к пленочным матам и заизолировать их. Клеммы входят в комплект поставки и изоляция тоже. Также в комплектацию входят провода, посредством которых производится питание теплого пола электричеством.

Подсоединить клёммы к плёночным матам и заизолировать

Клемму с проводом прижимают пассатижами к медному проводнику электрического теплого мата – это плюс. То же самое делают на втором медном проводнике – это минус. С противоположной стороны мата подключают клеммы «плюс» и «минус» и производят подключение к терморегулятору. Если взглянуть на схему, расположенную ниже, то все будет понятно.

Схема подключения инфракрасного тёплого пола к терморегулятору

Также можно посмотреть видео с подробным описанием этих работ. Изоляцию производят резиновыми элементами, которые входят в комплект поставки.

Чтобы плиточный клей имел сцепление с поверхностью нужно постелить армирующую сетку, которую крепят на основание с помощью шурупов или дюбелей.

Постелить армирующую сетку

На следующем этапе необходимо залить поверхность тонким слоем плиточного клея. После его высыхания можно производить укладку плитки своими руками или привлечь профессионалов.

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Подготовка схемы отопительного контура

Начало установки тёплого водяного пола начинается с подготовки чертежа. Ничего сложного в самостоятельном плане нет, для визуального отображения схемы пригодится обыкновенный лист офисной бумаги. На чертеже отображают следующие параметры:

1. Общая площадь комнаты, в которой планируется монтаж водяного теплого пола своими руками.
2. Предполагаемое расположение предметов мебели, оконных проемов и дверей.
3. Схема укладки отопительных труб. На сегодня известно две схемы: «змейка» и «улитка». Какой вариант лучше выбрать, решать самому владельцу.

Существует также ряд требований, по которым производится укладка водяного тёплого пола под плитку:

Обратите внимание!

• Эпоксидная затирка для плитки: плюсы и минусы, область применения, разновидности, как с ней работать (инструкция + фото)

• Душевой поддон из плитки своими руками пошагово: инструкция, размеры, устройство, монтаж коммуникаций, виды конструкций, фото

• Белая плитка в ванной комнате: 170 фото лучших идей и новинок дизайна плитки. Схемы раскладки и красивого сочетания

1. Протяженность одного контура не должна превышать 1,2 метра для оптимального нагрева помещения.
2. Магистрали имеют приблизительно одинаковый размер.
3. Традиционно один шаг составляет 15 см.

Выкладка обогревательных инфракрасных полов

Инфракрасный теплый пол под кафель своими руками нельзя выкладывать под мебель без ножек. Над полом необходимо оставить зазор в 30 мм для обеспечения вентиляции.

Инфракрасный пол своими руками

С целью направления тепловой энергии вверх и минимизации электрического расхода необходимо уложить теплоотражающую изоляцию под нагревательный элемент. Для этого можно воспользоваться материалами, которые покрыты полипропиленовой либо лавсановой металлизированной пленкой. Категорически нельзя делать изоляцию из алюминиевой фольги, поскольку она через определенный период разъедается.

Затем нужно выполнить следующие действия:

• выбрать заблаговременно область монтажа терморегулятора и подвести к ней проводку;
• назначить зоны, где будет выложен теплый пол;
• провести подготовку ровного и чистого основания;
• выложить теплоотражающий слой, лучше всего сделать это на всем пространстве комнаты, чтобы поверхность была ровной;
• закрепить слой посредством скотча и произвести проклейку стыков.

Далее наступает черед монтажа инфракрасного пола. Для этого нужно развернуть на полу сверток пленки. Его можно разрезать под необходимые размеры по особым линиям либо промеж черных полос из кремния. Контакты из меди должны располагаться книзу. Затем зажимом закрепляется на полосу из меди. Первая его сторона обязана быть сверху медной полосы, а вторая — внутри.

Разрезная линия заклеивается изоляцией из битума. Когда разрез сделан не по особой линии, то изоляция должна проводиться полностью. Термопленка фиксируется посредством скотча, чтобы она не сдвигалась.

Монтаж инфракрасного пола

После того, как укладывается теплый пол под плитку, начинается этап его подключения. Терморегулятор устанавливается на стену. Рекомендуется делать это в общедоступной зоне непосредственно вблизи с выключателем либо розеткой (это проще для монтажа). Далее проводки от нагревающего элемента прокладываются к регулятору в соответствии со схемой подсоединения. Провода нужно располагать вдоль стенки, оптимально под плинтусом, в коробке из пластика либо штробе.

Под провода вырезается канавка в изолированности теплоотражающего типа, это позволит обеспечить отсутствии неровностей. Для того чтобы подсоединить провод к зажиму на нагревающем мате, следует отрезать изолирование на краешке. Вмонтировать его следует в контактный зажим посредством пассатижей. Нужно обязательно убедиться в хорошей фиксации. В том месте, где подсоединяется провод, наклеивается квадрат из битумной изоляции. Нужен обязательно запас понизу и поверху.

Другие края проводков подсоединяются к регулятору, схематичность зависит от определенной модели и написана в руководстве. Температурный выносной датчик устанавливается и подсоединяется к регулятору. Головка ставится внизу черной полосы из кремния при помощи изоляции из битума. В зоне установки следует сделать вырез в изолировании отражающего типа для избегания формирования бугра.

Когда нет опыта в электромонтаже, то подсоединение терморегулятора к электрической сети следует доверить специалисту. Стоит отметить, что инфракрасный обогревающий пол больше 2 кВт лучше всего подсоединять через индивидуальный автомат.

После того как подсоединение сделано, проверяются все нагревательные полосы на работоспособность при температуре не больше 30С. Затем выкладывается гидроизоляция из полиэтилена, чтобы обеспечить дополнительную защиту. После этого делается укладка плитки на теплый пол.
