Мягкая черепица: технология укладки мягкой кровли

Способы монтажа гибкой черепицы

Фиксация мягкой кровли может быть выполнена с использованием различных крепёжных элементов, всё зависит от типа основания кровли.

Кровельные гвозди

Крепление кровельными гвоздями является наиболее распространённым способом и применяется в случае, когда основание выполнено из влагостойкой фанеры, досок или ОСП. Если подкровельное пространство будет утепляться, то кончики гвоздей окажутся скрытыми, поэтому возможность травмироваться во время нахождения на чердаке исключается. Таким способом можно крепить стартовую, рядовую и коньковую черепицу, а также подкладочный ковёр и доборные элементы.

Кровельные гвозди надо забивать строго перпендикулярно к поверхности гибкой черепицы

Монтаж гибкой черепицы производится с помощью гвоздей длиной 25–40 см с диаметром шляпки от 8 до 12 мм. Рекомендуется использовать не обычные стальные, а оцинкованные гвозди, так как у них значительно больший срок службы. Забиваются они молотком строго перпендикулярно обрешётке, шляпка должна прилегать к черепице. Плохо, когда шляпка утоплена в кровельном материале, и нехорошо, если между ней и мягкой черепицей остаётся зазор.

Для монтажа гибкой черепицы и всех доборных элементов на 100 квадратных метров кровли понадобится 10 кг гвоздей.

Для забивания гвоздей можно использовать нейлер — пневматический гвоздезабивной молоток. Он может иметь барабанную или реечную конструкцию. Применяются гвозди с никелированным покрытием, у них также широкая шляпка.

Использование автоматического гвоздезабивателя (нейлера) заметно ускоряет процесс крепления кровельного покрытия

Саморезы с пресс-шайбами

Кровельные саморезы — это не такой распространённый для мягкой кровли вариант, как гвозди, но в некоторых случаях ему нет альтернативы. Их применяют для фиксации гибкой черепицы на основание из ламинированной фанеры. В этом случае фанера также выступает и внутренней отделкой чердака. Обычно такой способ применяется при создании крыши на террасе или в беседке. Использовать гвозди нельзя, так как их сложно забивать в этот материал — они могут его разрушить.

При помощи саморезов черепицу обычно крепят к ламинированному основанию на беседке или террасе, где оно одновременно выступает и внутренней отделкой

При выборе саморезов надо учитывать, что их длина должна быть немного меньше толщины фанеры. Саморезы с пресс-шайбами также надо использовать, когда основание сделано из тонких досок, так как гвозди могут их расколоть.

Скобы

Скобы рекомендуется применять в тех же случаях, что и саморезы, но следует иметь в виду, что в ламинированную поверхность они заходят плохо. Такой вариант подойдёт для монтажа черепицы на беседке, навесе или собачей будке, но для основного здания его лучше не использовать, так как это не очень надёжное крепление.

На жилом здании крепить гибкую черепицу при помощи скоб не рекомендуется, поскольку этот способ не обеспечивает достаточной степени надёжности

Строительный фен

Наплавление строительным феном применяют в том случае, когда нельзя использовать гвозди или саморезы. Обычно такой монтаж мягкой кровли используется при покрытии кованых козырьков или других поверхностей, когда в качестве основания выступает лист металла или тонкая фанера. Строительный фен может применяться только для той гибкой черепицы, которая имеет самоклеящуюся основу.

Строительным феном можно крепить только ту черепицу, которая имеет самоклеящееся основание

Монтаж гибкой черепицы с применением строительного фена является сложным и трудоёмким процессом, который требует наличия профессиональных навыков и опыта работы.

Инструмент для монтажа крыши из гибкой черепицы

Чтобы можно было приступить к выполнению работ, надо приобрести все необходимые материалы и инструменты:

• стартовые, рядовые и коньковые элементы;
• подкладку;
• мастику;
• шпатель;
• герметик;
• крепёжные элементы: гвозди, шурупы или скобы;
• ножницы по металлу для разрезания доборных элементов;
• карнизные и фронтонные планки;
• ендовый ковёр;
• кровельный нож для разрезания гибкой черепицы;
• измерительные инструменты;
• отбивочный шнур или мел;
• строительный фен.

Перед тем как приступить к выполнению работ, надо убедиться, что все материалы совместимы и имеют одинаковый оттенок.

Монтаж гибкой черепицы

Работа по монтажу мягкой черепицы своими руками происходит в соответствии с температурными ограничениями. Это необходимо из-за структуры материала. Очень прочно гибкая черепица соединяется между собой при высокой температуре, которая достигается за счет знойного солнца. При низкой температуре она может отвалиться от основы, к которой ее приклеивают. В холодную погоду можно применить строительный фен, которым нагревают листы материала. Иногда отапливают помещение для чердака.

Вначале по всему периметру крыши расстилают подкладочный ковер, прибивая его по:

• По карнизу.
• В ендовах.
• По фронтовому свесу.
• По коньку.
• В местах излома ската крыши.

Если крыша с уклоном больше 20 градусов, то подкладочным ковром зашивают всю площадь. Начинают снизу, расстилая ковер перпендикулярно обрешетке. Прибивать нужно внахлест на ширину 15 сантиметров с шагом фиксации в 20 сантиметров. Все соединения заделывают герметиком или битумной мастикой. Сверху на ковер прибивают карнизную планку, защищающую обрешетку от влаги. Если карнизную планку нельзя прибить, то карнизную полосу заворачивают под обрешетку и прибивают гвоздями с шагом в 5 сантиметров.

Затем к фронтону прибивают торцевые планки. Для их лучшего соединения необходимо подрезать края ножницами и окончательно закрепить. Таким же образом планки подгоняются на коньке. Они защищают деревянную обрешетку и отводят воду от конька вниз.

Сверху на прибитую планку карнизного свеса накладываются полосы коньково-карнизной битумной черепицы. Они прибиваются гвоздями, отступая от края 2.5 сантиметра, стык в стык. Эти места промазывают битумной мастикой. Затем проводят крепление кронштейнов, которые предназначаются под водосточные желоба.

Ендовый ковер накладывается вторым слоем поверх основного. Расстилают его в местах, где может скапливаться влага, в нишах, в местах примыканий. Фиксируют его оцинкованными гвоздями, а края промазывают мастикой.

Наступает самый важный этап монтажа – укладка гибкой черепицы своими руками. Приступают к укладке с центральной части ската. После снятия с нее защитной пленки, ее сильно прижимают к основанию. По верхней части ее прибивают четырьмя гвоздями. От полосы коньково-карнизной битумной черепицы отступают на пять сантиметров. При этом перфорация коньково-карнизной полосы должна быть полностью закрыта лепестками наклеиваемой черепицы. Ее подрезают по краям линии фронтона и проклеивают мастикой.

Заделка дымохода и вентиляции

Важным моментом монтажа считается пересечение с вентиляцией и дымоходом. Основание вентиляции необходимо обработать мастикой. Затем в черепице вырезают отверстие размером с данным вентиляционным устройством. После укладки мягкой черепицы ее основание промазывают битумной мастикой.

С дымоходом все гораздо сложнее. В том месте, где он прилегает к крыше, прибивают три рейки в форме треугольника, таким образом, чтобы прямой угол находился у основания трубы. Затем вокруг трубы прибивают подкладочный ковер, а нахлесты промазывают битумной мастикой. После этого укладывают кровельный материал таким образом, чтобы верхним краем он лег на рейку и уперся в трубу. Сверху черепицы монтируют ендовый ковер. Листы частично приклеивают и прибивают к крыше, а остальную часть поднимают на трубу и приклеивают битумной мастикой. Верхнюю часть ковра на трубе закрывают фартуком, а швы промазываются герметиком.

Ниже представлена видео-инструкция.

Укладка наплавляемой кровли

Прежде чем выполнять ремонт рулонной кровли — технология которого сводится к нанесению материалов методом наплавления, следует знать, что производятся они Технониколем и Изофлексом.

Его отличие от устаревших материалов наблюдается в прочности основы, поэтому кровельное покрытие прослужит дольше экономичных аналогов.

Последовательность выполнения монтажа:

1. Начинается ремонт рулонной кровли с подготовительного этапа – очистки бетонной или иной поверхности от мусора, включая мелкие частицы песка. Если выполняется демонтаж кровли, то старое покрытие следует убрать.
2. Глубокие трещины заливаются цементно-песчаным раствором, аналогичным способом избавляются и от сколов.

3. Основание тщательно грунтуется при помощи битумного праймера.

4. Для приклеивания листа рубероида нужно размягчить его нижний слой газовой горелкой или уайт-спиритом.
5. Рулон раскатывается в параллельном направлении от стока воды.

   Начинается монтаж рулонной черепицы от карнизного свеса, либо от края ската в случае с плоской крышей.

6. Подогрев выполняется не на всем покрытии, а только на определенной его части. По мере нагревания покрытие разматывается.
7. Для соединения полотен и герметизации углов используется битумная мастика.

Устройство рулонной кровли, смотрите на видео:

Как делать мягкую кровлю

Обустройство кровли является комплексной задачей, которая включает в себя целый ряд определенных этапов.

В качестве фундамента, на который будет укладываться мягкая кровля, используется влагостойкая фанера, ОСБ-плита или обрезная доска. Также допускается применение других стройматериалов с ровной поверхностью и влажность не более 20%. Швы такой обшивки должны обязательно иметь определенный зазор. Для фанеры и ОСБ-плиты допускается минимальный зазор в 2-3 мм, для обрезной доски необходимо оставить промежуток в 5 мм. Это необходимо для того, чтобы при расширении под действием температуры и влаги основание не начало деформироваться. На обрезных досках годовые кольца располагают центром вниз.

Данная система призвана обеспечить надлежащее качество циркуляции воздуха, который предотвращает образование конденсата на тыльной стороне основания. Если пренебречь этим этапом, то в скором времени стропильная система может начать гнить, а зимой на ней могут образовываться наледи и сосульки.

Кровельная вентиляция включает в себя такие элементы:

• продухи в свесах карнизов;
• вентиляционные выходы;
• промежуток между гидроизоляцией и основанием не менее 5 мм.

Для того, чтобы чердак проветривался надлежащим образом, производители мягкой черепицы рекомендуют распределить вентиляционные отверстия равномерно вдоль всего конька.

Обустройство мягкой кровли включает в себя организацию подкладочного слоя. Его монтируют на карнизных свесах, торцах и ендовах кровли по направлению сверху вниз. При уклонах крыши свыше 18 градусов можно делать подкладочный слой только в тех местах, где есть наибольшая вероятность протечек. Коньки и ендовы покрывают слоем шириной в 25 и 50 см соответственно. При этом ендовы оборудуют подкладочным слоем с обеих сторон.

При уклонах крыши от 12 до 18 градусов подкладка кладется по всей площади крыши, начиная с нижней части, двигаясь параллельно карнизу вверх. Нахлест между полосами подкладки в продольном направлении должен быть равен 15 см, в поперечном — 10 см. Фиксируют подкладку специальными гвоздями на расстоянии 20 см друг от друга. Для достижения лучшей герметичности подкладочного слоя, места нахлеста смазывают битумной мастикой.

Монтаж карнизных планок

Элементы делают из металла. Их крепят на свесах карниза прямо на подкладку. Деревянные планки необходимы для защиты края обрешетки от дождя и ветра. Крепеж производят монтажными гвоздями с широкой шляпкой с интервалом в 100 мм. В местах стыка карнизных планок делают нахлест величиной не менее 2 см.

Монтаж фронтонных планок

Как и в предыдущем случае, планки изготавливаются из металла. Укладывают их на торцах кровли поверх подкладочного слоя. Назначение этих планок — защита края обрешетки со стороны торцов. Крепление проводят аналогично планкам на карнизах.

Необходим для дополнительной защиты кровли от дождя и снега. Выбирают его под цвет кровли. Фиксируют ковер гвоздями с широкой шляпкой. Нахлест тщательно проклеивают битумной мастикой.

Монтаж карнизной черепицы

При укладке мягкой черепицы следует помнить, что перед началом работ необходимо снять защитную пленку с тыльной стороны черепицы. Карнизную черепицу кладут на расстоянии 10-20 мм от края карниза (детальнее: «Мягкая черепица — технология укладки: метод «шесть рядов» «). При этом каждый элемент черепицы укладывают точно встык.

Технология монтажа мягкой черепицы

Обустройство гонтовой крыши — несложный, но трудоемкий процесс. Следуя технологии, можно получить долговечную, неприхотливую в обслуживании кровлю. Мягкая черепица формирует сплошное покрытие, препятствующее проникновению влаги, а ее укладка имеет ряд преимуществ перед другими материалами:

1. Технологичность. Монтаж битумной черепицы более прост и имеет четкую поэтапную последовательность.
2. Герметичность. Гонты после укладки плотно прилегают к основе и склеиваются между собой.
3. Стойкость к негативным воздействиям. Гонты не подвержены плавлению и растеканию при воздействии высоких температур, а также сохраняют свои эластичные свойства в сильные морозы.
4. Дешевизна. Низкая цена — важная составляющая, которая становится решающим фактором при выборе кровельного материала.

Укладку черепицы выполняют в сухую теплую погоду. При опускании столбика термометра ниже +5 °C битумная основа теряет свою эластичность и плохо приклеивается.

Подготовка основания крыши

Важную роль в обеспечении долговечности и прочности играет основание кровли. Его конструкцию выбирают исходя из эксплуатационных особенностей подкровельного помещения и финансовых возможностей.

Независимо от того, будет отапливаться мансарда или нет, выполняют пароизоляцию, которую крепят к стропильной системе. Затем прибивают обрешетку и сплошное покрытие. На последнем не должно быть больших неровностей и дефектов.

Монтаж подкровельного ковра

Подкладка — обязательный элемент при обустройстве кровельного покрытия из битумной черепицы. Она компенсирует незначительные неровности основания и обеспечивает подвижность используемых материалов. Сдвиг возникает из-за разных коэффициентов термического расширения элементов стропильной системы.

Укладывать сплошную подложку необходимо на крышах с углом наклона менее 18°. Если скат круче, допускается укладка ковра только в зонах возможного скопления воды, размещения ендов, конька, примыканий к дымоходам и трубам вентиляции. Порядок монтажа подложки:

1. Материал выдерживают в теплом помещении не менее 24 часов.
2. Рулоны поднимают на кровлю и там разворачивают. Возможна как горизонтальная, так и вертикальная укладка.
3. Полосы наклеивают внахлест с шириной захвата 15 см. Зону стыка обрабатывают специальным герметизирующим составом.
4. Вокруг дымоходов и вентиляционных труб прибивают деревянные бруски, а подкровельную подложку заводят на них.
5. Перед фиксацией ковер тщательно разглаживают и натягивают.
6. Края полос обязательно прибивают оцинкованными гвоздями.

Чтобы мягкая кровля прослужила заявленный производителем период, подложку необходимо выбирать с аналогичным сроком эксплуатации. Экономия на подкровельном ковре — основная причина преждевременного повреждения гибкой черепицы.

Установка планок

Поверх подкладочного слоя устанавливают карнизные металлические планки. Их крепят на стартовую доску обрешетки или на нижний край OSB либо фанеры. Кроме того, их монтируют в местах излома крыши мансардного типа.

Планки призваны защитить открытую часть древесины от влаги, наледи и других атмосферных явлений, а при установке водоотлива они направляют потоки жидкости в желоб.

Кроме карнизных планок, предполагается использование капельника конденсата. Этот металлический элемент применяют при обустройстве пароизоляции. Капельник устанавливают на стропильные балки до обустройства обрешетки. Он предназначен для отвода влаги с поверхности гидроизоляционной мембраны.

Монтаж мягкой черепицы на крышу дома

После монтажа сплошного покрытия и подкровельного ковра приступают к раскладке битумных полотен. Технология выполнения работы зависит от производителя, но в общем случае она практически однотипна для всех материалов:

1. Начинают укладывать первый ряд от карнизной планки и последовательно ведут конструкцию к коньку.
2. Каждую плитку фиксируют при помощи битумной мастики или приклеивают на собственную клеевую основу. Последняя защищена специальной пленкой, которую снимают перед монтажом.
3. Последовательно фиксируют полосы кровельного материала, контролируя уровень наклона и уход рядов в сторону.
4. Завершают укладку монтажом конька, обустройством вентиляции и водоотлива.

Монтаж вентиляции и конька

Последними приклеивают хребтовые черепицы. Это те элементы, которые закрывают конек крыши. Укладывают полотна со стороны, противоположной так называемой розе ветров. Это необходимо, чтобы исключить возможное отслаивание покрытия.

Направление воздушных потоков можно посмотреть по карте ветров. Для проветривания обустраивают коньковую вентиляцию. В области конька устанавливают аэраторы или вентили, а подшивку карнизов и свесов выполняют с зазорами.

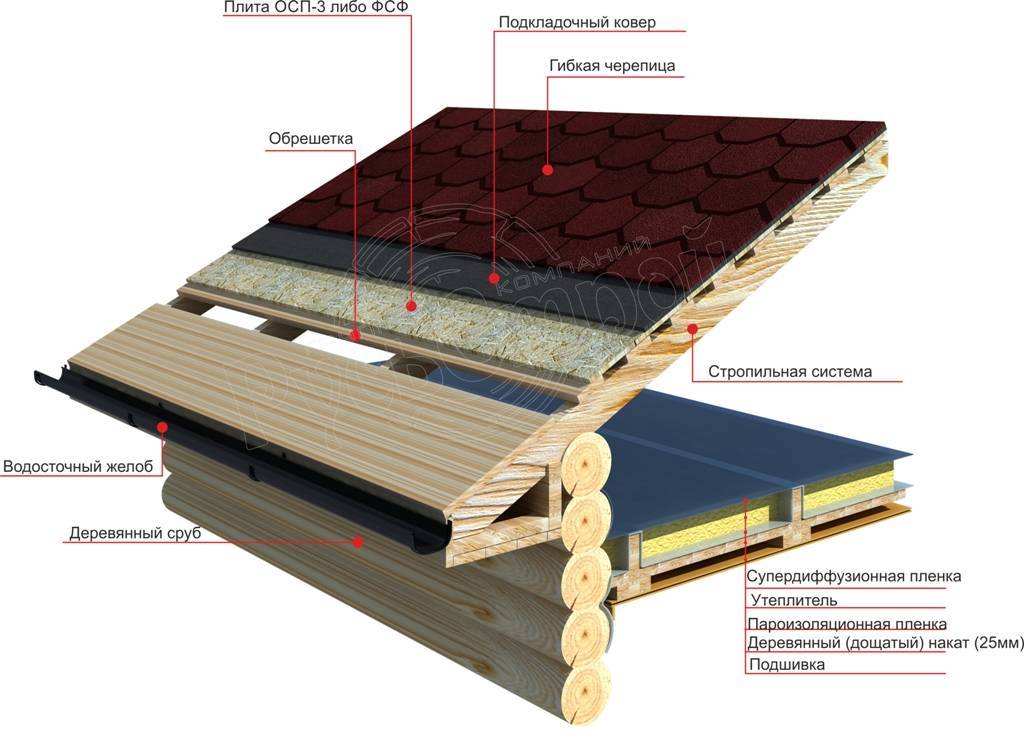

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

• холодные,
• тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

• шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
• сплошной настил (из фанеры, OSB или доски-шалёвки);
• изоляционную подкладку;
• битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

• рейки для монтажа обшивочных панелей;
• пароизоляционная гидрозащитная плёнка;
• слой теплоизоляции;
• гидроизоляционная ветрозащитная паронепроницаемая мембрана;
• контрбрус;
• разреженная обрешётка;
• сплошной настил;
• подкладочное основание;
• гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

Монтаж кровельного материала

В первую очередь выполняется укладка карнизной черепицы – специального элемента мягкой штучной кровли. Не все производители предлагают особую черепицу для карнизного свеса. В этом случае требуется использовать полосу материала, которая выкраивается из рядового гонта – с него срезаются лепестки. Отступив от карнизного свеса 2 см, наклеиваются получившиеся элементы.

Перед началом монтажа на крышу необходимо нанести разметку. Меловые линии, обозначающие расположение рядов материала, дают возможность укладывать гонты строго параллельно карнизу. Вертикальной линией обозначается середина ската. Чтобы крыша выглядела эстетично, покрытие монтируют из битумных плиток, взятых вразнобой из нескольких пачек. Это позволяет нивелировать различия оттенков материала.

Укладка гибкой черепицы начинается с середины свеса карниза – гонты монтируются справа и слева от первого. Защитная пленка с элементов кровельного покрытия снимается непосредственно перед монтажом. Гонты плотно прижимаются к основанию, а затем дополнительно закрепляются кровельными гвоздями, вбитыми выше паза: по 4 штуки на каждый гонт.

Если угол ската кровли превышает 45°, рекомендуется использовать по 6 гвоздей для крепления фигурных битумных плиток.

Первый ряд гонтов располагается таким образом, чтобы их нижняя кромка была выше нижней кромки карнизной черепицы на 10-15 мм. Укладка выполняется с расчетом, чтобы лепестки битумных элементов закрыли стыки карнизных гонтов. Лепестки последующих рядов своей оконечностью должны находиться выше вырезов предыдущего слоя или на их уровне. В местах примыкания гонтов к фронтонным планкам материал обрезается по кромке крыши, края проклеиваются с использованием битумной мастики, причем промазывать их необходимо на 10 см.

Чтобы не повредить нижний слой черепицы, при отрезании лишнего материала следует подкладывать под его край небольшую дощечку или кусок фанеры.

Обустройство ендовы

Монтаж кровли из мягкой черепицы требует особого подхода к созданию надежной и долговечной конструкции ендовы. Перед укладкой рядовой черепицы монтируется гидроизоляционная подкладка под ендову, к которой гибкая черепица наплавляется при помощи термофена или фиксируется с использованием битумно-полимерной мастики.

Работа по обустройству ендовы должна начинаться со ската с более пологим углом наклона или ската с меньшей протяженностью.

На скате, противоположном выбранному, параллельно оси ендовы, на расстоянии в 30 см от нее, следует прочертить линию. Гонты, доходящие до этой линии с первого ската (с перехлестом оси ендовы) обрезаются по линии и закрепляются мастикой либо наплавляются термофеном. Данным способом монтируются все гонты, заходящие с пологого (или короткого) ската. Затем на этом скате отчерчивается линия, параллельная оси ендовы и отстоящая от нее на 10 см. Гонты, доходящие до линии со стороны противоположного ската, отрезаются точно по линии, и их верхние углы следует подрезать приблизительно на 60°.

Кровельные гвозди могут использоваться на расстоянии не менее 30 см от оси ендовы. Поэтому при ее обустройстве материал следует наклеивать или наплавлять.

Коньковое покрытие

Укладка конькового покрытия производится по окончании монтажа рядовой черепицы. Для этих целей могут использоваться карнизные элементы. В других случаях материал выкраивается из рядовых гонтов :

• если лепестки гонта имеют прямоугольную форму, они срезаются, а оставшаяся широкая полоса монтируется на конек;
• гонты, образующих при укладке рисунок из шестиугольников, разрезаются на шестиугольные фрагменты, из которых выполняется коньковое покрытие.

Чтобы упростить и обезопасить проведение работ с коньком крыши, следует смонтировать подмости.

Прямые полосы нагреваются термофеном, сгибаются вдоль оси и укладываются на конек с нахлестом в 50 мм. Фиксация каждой полосы осуществляется на 4 гвоздя.

Шестиугольные фрагменты монтируются короткой стороной вдоль кровельного конька внахлест по ветру, преимущественному для данной местности. Нахлест должен составлять не менее 5 см. Аналогично оформляются ребра вальмовых крыш, при этом монтаж элементов начинается снизу.

Как укладывать мягкую черепицу по всем правилам монтажа, представлено в подробной видео инструкции.
