Светодиоды SМD 3528 и особенности их применения

Как выбирать

Итак, учтите, что упаковка должна быть чистой, сухой и не имела повреждений. Также обязательно должен быть штрих-код, или же QR код. Кроме того, на упаковке перечислены все функции, свойства, параметры и технические характеристики. Учтите, что определенные недобросовестные компании-изготовители практикуют применение чипов с малыми размерами при неизменных габаритах самого корпуса. В этом случае яркость и мощность подобных образцов намного ниже, нежели чем у продукции оригинального типа.

Обратите внимание, что световые диоды SМD 3528 являются экономичным, доступным и весьма безопасным вариантов для того, чтобы реализовать самые разные дизайнерские, бытовые и строительные решения. Благодаря малому уровню потребления электрической энергии такие световые источники будут светить очень долго, а вместе с лампой создают незабываемую атмосферу

Внешний вид и размеры

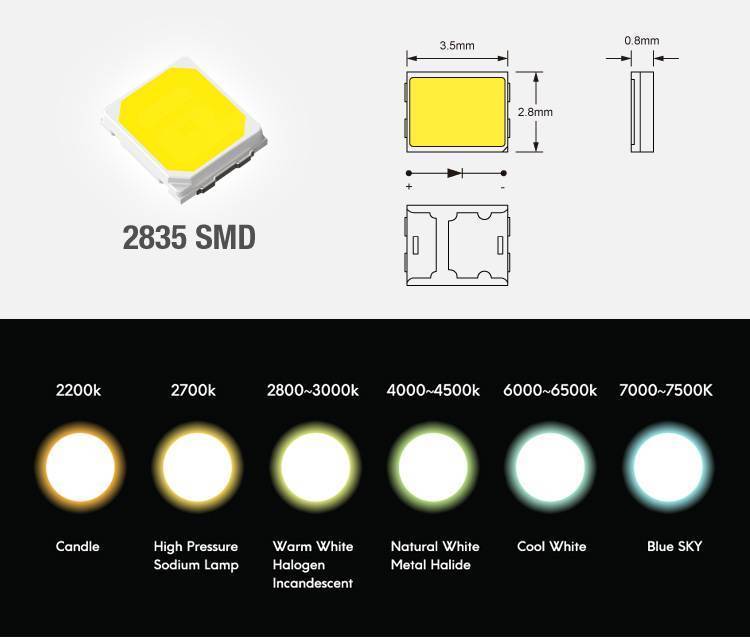

Внешне вид корпусов светодиодов SMD2835 и SMD3528 почти одинаков, они имеют равные длину и ширину – 3,5 х 2,8 мм.

Однако есть внешние особенности.

SMD2835 более мощный и дает в три раза больший световой поток, отличается желтым люминофором, который почти полностью покрывает его наружную лицевую сторону. УSMD3528 люминофор имеет вид круглого пятна и занимает меньшую площадь.

Обратная сторона у корпусов тоже разная. SMDЗ528 имеет две узкие контактные полоски для пайки к контактным площадкам платы, отвода и пассивного рассеивания тепла, выделяющегося в кристалле работающего светодиода.

У SMD2835 на донышке корпуса полосок тоже две, но они шире и занимают почти всю площадь днища. Поэтому тепла для пассивного рассеивания печатными дорожками платы они отводят намного больше.

Некоторые технические характеристики приборов SMD3528 и SMD2835 приведены в таблице.

Модель светодиода	Размер, мм – длина, ширина, высота	Площадь излучения света, кв. мм	Теплоотвод	Угол рассеивания света, град.	Светоотдача, Лм/Вт
SMD 3528	3,52,81,9	4,5	практически нет	90	7-8
SMD 2835	2,83,50,8	9.18	большой	120	20-22

SMD3528 выпускаются одно- или трехкристальными. Первый залит желтым люминофором, дает белый свет разных оттенков. Второй может иметь три кристалла одного цвета или триаду RGB. При цифровом управлении цветом может дать 16 млн комбинаций. Трехкристальный имеет четыре контакта – общий и по одному на каждый кристалл.

Полярность светодиодов SMD2835 и SMD3528 определяется выводами анода, который подключается к «+» напряжения, и катода «–». Анод светодиода на электрических схемах обозначается треугольником, катод – поперечной чертой. На прозрачной крышке корпуса его маркируют «ключом», имеющим вид срезанного угла. На обоих типах приборов такими ключами обозначают выводы катодов.

Технология изготовления

Светодиоды производятся по технологии металлоорганической эпитаксии. Основным ее отличием является автоматизация процессов в замкнутой атмосфере чистых высококонцентрированных газов. Кристаллы взращиваются при контроле всех характеристик, в результате на выходе образуется однородная структура на подложке. Проводится этап обработки, после чего пленка режется на требуемые размеры, монтируется в корпус и к ней подводятся контакты.

Как выращивают светодиоды

Недостатком технологии является недостаточно сильный теплоотвод от кристалла в процессе возрастания силы тока. Это несколько ограничивает сферу применения простых радиокомпонентов. Позитивные изменения принесла СМД-технология. Методика chip on board, заложенная в 3528 led, демонстрировала свою перспективность.

Светодиодная пленка, выпущенная по данной технологии, фиксируется клеем на металлической подложке. Последняя играет роль теплоотводящего радиатора. На следующем этапе формируется сам лед-модуль требуемых параметров. Благодаря современным инженерам он способен достигать до 80 мм длинной.

3528 smd led выпускаются в корпусе из термостойкого пластика. Поликарбонат задействуется для выпуска линзы. Отвод излишка тепла проводится при непосредственном контакте с рабочей платой.

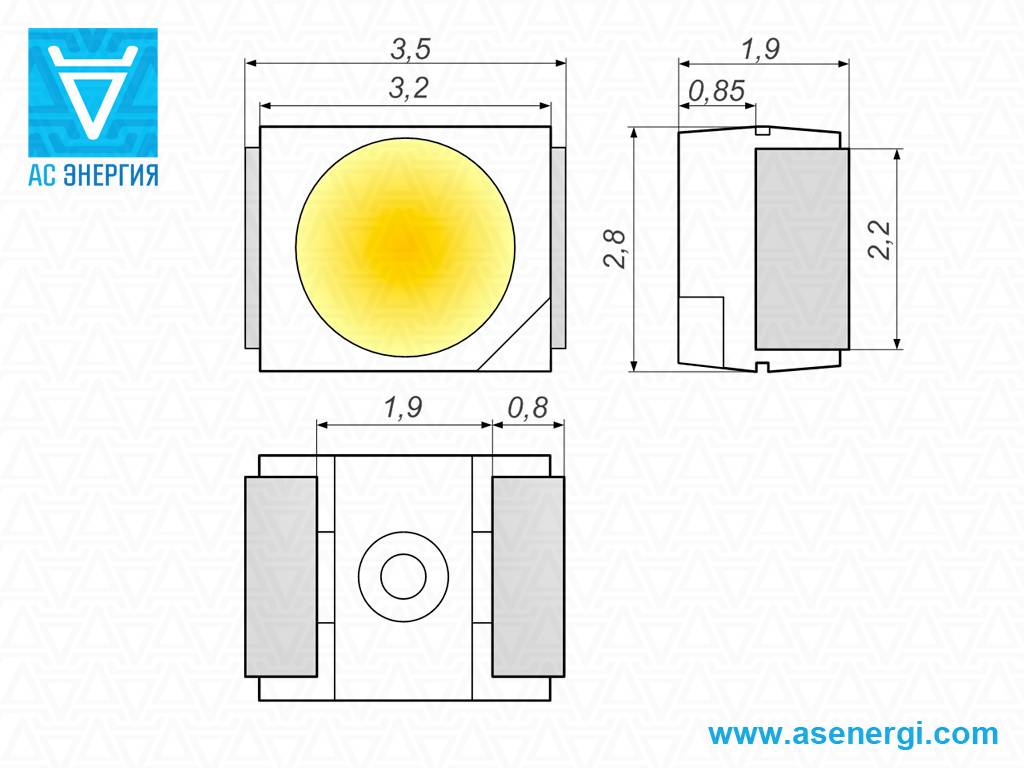

Размеры и конструкция элемента

Те, кто желает купить данные элементы, в результате получат готовый прибор, обладающий положительными качествами:

широкий диапазон рабочих температур от -40°С до +85°С;
незначительное тепловыделение;
большой запас прочности;
способность работать при низком входном напряжении;
минимальные габаритные параметры 2,8х3,5 мм.

Каждый такой светодиод имеет значительный угол рассеивания, который бывает до 120 градусов, при этом испускается световой поток около 5 Люмен. Новые элементы способны выдавать яркость до 146 Люмен на 1 Вт. Однако, их стоимость будет выше традиционных моделей.

При подключении светодиода имейте в виду, что катодный вывод можно определить по срезу на углу корпуса

Фирменным производителями данной продукции являются лидеры рынка, такие как:

LG;
Samsung;
Philips.

Выбирая светодиодные ленты других малоизвестных компаний, можно попасть на товар, который выдает меньшую яркость, чем заявлена на упаковке. В некоторых случаях разница доходит до 0,2 В. Это случается когда фирменные светодиоды 5050 подменяют на 5630 или 5730 китайского производства. Также у менее титулованных компаний существенно снижается срок службы продукции.

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

Не путайте с 3528, который более старый и не такой энергоэффективный.

3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.

3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.

3030. 1,5 – 2, 2 Вт. Для ремонта ЖК и LED телевизоров.

3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.

5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.

5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.

0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).

5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.

Полезное видео по теме:

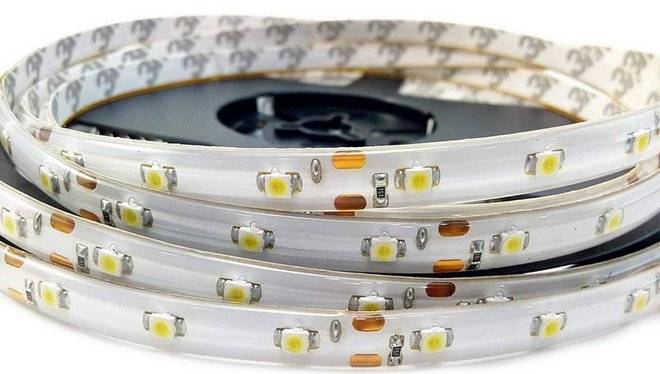

Характеристики светодиодной ленты 3528 60 LED

В технических характеристиках светодиодной ленты SMD 3528 указывается количество диодов на один метр. Их может быть 30, 60, 72, а также 120.
Если указано, что установлено 300 диодов, то имеется в виду длина ленты 5 метров. Нужно разделить на 5, таким образом получая 60 штук на один метр.
Она предназначена как для наружного (уличного), так и для применения в помещениях и зданиях. Благодаря хорошему стандарту защиты IP 54 её также можно использовать в помещениях с повышенным уровнем влажности. Управлять светом можно при помощи RGB-контроллера.
Световой поток на один метр составляет от 270 до 450 лм. Это эквивалентно обычной лампочке мощностью 30 Вт.
Потребляемая мощность 4.8 Вт на метр.
Рабочее напряжение составляет 12 В. SMD 3528 практически не нагревается, следовательно, её можно клеить без профиля из алюминия. Нередко недобросовестные производители с целью усилить яркость диодов ставят резисторы меньшего сопротивления, ограничивающие ток. Итого, свет получается ярче, однако срок службы значительно сокращается.
Лента может резаться каждые 5 сантиметров. В них находится по 3 светодиода.
В RGB-ленте в одном модуле из трёх диодов светиться может либо один, либо два. Остальные ждут своего свечения. При создании жёлтого цвета загораться будут сразу два компонента – зеленый и красный. Третий же диод останется в нерабочем состоянии. Из-за малой мощности и небольшого количества светодиодов провалы и разбежка световых пятен неизбежны. Полоса подсветки может оказаться не сплошной. Во избежание этого рекомендуется использовать рассеиватели света.
Однако SMD 3528 LED – самая экономичная из светодиодных лент за счёт своего низкого потребления энергии. Для подсветки потолка с общей длиной примерно 20 метров необходимо будет наличие блока питания с мощностью в 100 Вт. Лента также хорошо подойдёт для подсветки сценических костюмов. Небольшие куски ленты можно спокойно питать от батареек.

Процесс пайки

Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:

Применять низкотемпературные сплавы.
Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.
Допускается кратковременный нагрев светодиода до 300°C.
Пайка оплавлением может быть произведена не более двух раз.

Применение товара в быту

Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:

светодиодная лампа-светильник;
индикаторы на приборных панелях;
независимые автолампы;
дорожные знаки;
элементы наружной и внутренней рекламы;
вывески или баннеры;
для работы с ландшафтным дизайном.

Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.

Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя. При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения

Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов

В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов

При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.

Основные отличия 3528 и 2835

Итак, отличие светодиодов 2835 и 3528 не только в маркировке и времени выпуска. Основная разница заключается в технологии сборки, индексе цветопередачи, показателях светового потока, яркости, энергоэффективности.

В светодиодах 3528 кристалл установлен на «дно» пластикового корпуса, а сверху залит слоем люминофора. Цвет и температура свечения зависят от толщины этого слоя.

В свою очередь светодиоды 2835 собираются по новой технологии под названием COB Led, что обусловливает следующие особенности:

Используется более крупный кристалл, который устанавливается на подложку с высокими показателями теплопроводности.
Сверху наносится слой люминофора меньшей толщины, чем в SMD 3528. Это повышает световой поток. При этом высота корпуса получается меньше – около 1,1 мм, в то время как высота диодов 3528 – примерно 1,6 мм.
Контактная площадь значительно увеличена, что улучшает теплоотвод и продлевает срок службы диодов. Это также позволяет им работать с повышенными значениями номинальных токов (до 60 мА) и при этом получать улучшенные показатели излучаемого светового потока и эффективности.
Площадь светоизлучаемой поверхности у светодиодов 2835 составляет 6,9 кв. мм, а у SMD 2835 – 4,5 кв. мм. Этот параметр означает, что у диодов нового поколения выше эффективность светоотдачи.

Улучшенные характеристики позволяют использовать ультраяркие диоды 2835 не только для декоративной или вспомогательной подсветки, но и в качестве основных источников света.

Схема подключения

Чтобы подключить SMD 3528 к стандартной сети 220 В, необходимо использовать драйвер, который играет роль источника стабилизированного тока. Встречаются две разновидности схем драйверов для светодиодов:

На конденсаторе.
Расширенная, с применением микросхем стабилизатора.

Сборка самого драйвера на конденсаторе не составит труда. Для этого понадобится минимум деталей и немного времени.

Благодаря высоковольтному конденсатору, напряжение 220 В понижается. Затем оно выпрямляется и стабилизируется. Он используется в недорогих светодиодных лампах. Главным недостатком является высокой уровень пульсаций света, которые неблагоприятно влияет на здоровье. Схему достаточно сложно рассчитать по причине разброса характеристик электронных составляющих.

Улучшенная схема с наличием специальных микросхем значительно улучшает стабильность непосредственно на выходе драйвера. При хорошем совладении с нагрузкой драйвер не допустит превышения коэффициента пульсации выше 10%. Драйвер можно также взять из вышедшей из строя лампочки.

При наличии стабилизатора можно легко регулировать силу тока. К техническим характеристикам микросхемы драйвера допускается добавить больше сопротивления или убрать один из резисторов. Так можно получить нужную силу тока.

Самая простая схема стабилизатора тока специально для светодиодов состоит из микросхемы LM317, а также аналогов этой модели. Сила тока на выходе может составлять от 0.1 до 5А. Имеется два недостатка – низкий уровень КПД и довольно сильный нагрев.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

+12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
+12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
+12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Подключение

При подключении светодиода нужно учесть, что катодный вывод определяется по срезу угла корпуса, как показано ниже.

Общие рекомендации по подключению SMD 3528 к источнику питания проиллюстрированы ниже. Максимальная долговечность работы будет достигнута, если подключать каждую цепочку последовательно через токоограничивающий резистор.

Максимальное количество включенных последовательно LED можно определить как

где Uпит — напряжение питания,

Uпад – падение напряжения на диоде.

Поскольку Uпад для 3528 составляет около 3 В, при питании 12 В можно включить до 3 светодиодов. Если включить больше, они не будут работать в полную мощность.

Номинал резистора зависит от напряжения питания, падения напряжения на диодах, потребляемого ими тока и их количества:

где N — количество последовательно соединенных LED,

Iпр – номинальный ток светодиода, составляющий порядка 25 мА для SMD 3528.

Для рассматриваемого случая номинал резистора в каждой цепи должен быть равен 120 Ом.

В тех случаях, когда расчетное сопротивление на практике получить нельзя, выбирают наиболее близкий номинал округлением в большую сторону.

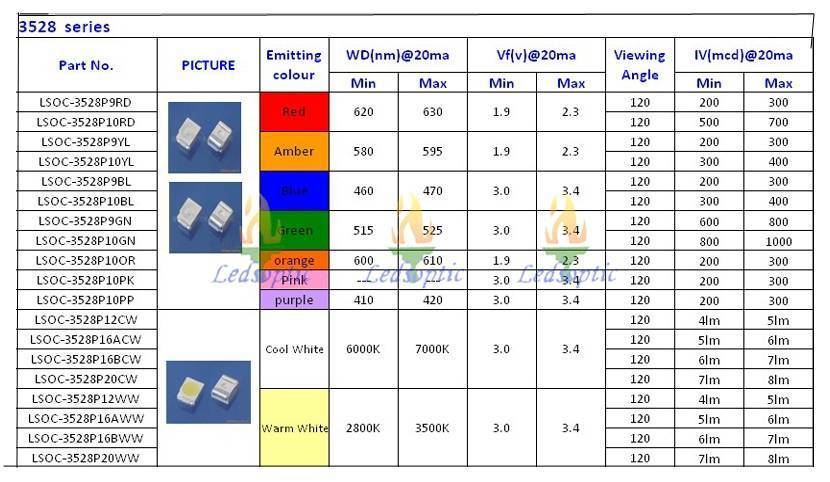

Технические характеристики SMD 3528

Светоизлучающий кристалл изготовлен на основе InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат).
Характеристика белых диодов 3528 (2800-7000К).
Световой поток генерируется в диапазоне от 5 до 11 лм.
Светоотдача составляет 40 лм/Вт.
Теплоотвод отсутствует.
Угол рассеивания 90.
Область светоизлучения 4.5 мм.
Рабочая температура от -40 до +85 градусов.
Яркость сильно зависит от температуры.
Активно используя светодиод при температуре + 65, вы можете снизить яркость более чем на 10%. При температуре +80 она снижается на 25%. Это одна из явных причин, по которой всем полупроводниковым устройствам необходимо высококачественное охлаждение. Все белые светодиоды, включая SMD 3528 подлежат бинированию. Это процесс сортировки по группам готовых светоизлучающих устройств при серийном производстве светодиодов. Бин-код указывается при маркировке. Он остаётся единым для всей партии продукции. По цветовой температуре и этому коду определяются точные координаты бина цветности. Бин цветности – три позиции букв и цифр, а бин светового потока – две. Для этого, например, в SMD 3528 datasheet каждый производитель указывает диаграмму цветности.
Рассеиваемая мощность 100 мВт.
Прямое напряжение 2.8-3 В.
Максимальный рабочий ток 25А.

Мощность светодиодной ленты и типы приборов

Светодиодные ленты, которые представлены печатной платой со встроенными диодами и резисторами, создающими ограничительное сопротивление, очень популярны у потребителей.

Стандартная мощность светодиодной ленты обуславливается количеством диодных источников света, зафиксированных на метр такого осветительного прибора.

Типы светодиодных лент и их мощность описаны ниже.

Современные диодные ленточные осветители SMD-5050 производятся в соответствии с технологическими требованиями surfасе mоuntеd dеviсе, что предполагает монтаж всех составляющих на специальной плате.

Предварительно все контактные площадки покрываются паяльной пастой, после чего осуществляется групповая пайка всех установленных компонентов, промывка и финишное покрытие специальным защитным слоем.

Светодиодня лента SMD 5050 белая теплая

Совет

Основные элементы представлены светодиодами, резисторами и токопроводящими дорожками. Элементы освещения имеют квадратную форму 5х5мм. При работе от электрической сети с напряжением в 220В необходим блок питания.

Сравнительный анализ

Модель 2835 выпущена позже, чем 3528, поэтому во многом лишена определенных недостатков. Внутри нее имеется больший кристалл, что позволяет повысить световой поток и светоотдачу. Также расширены контактные площади, отвечающие за отвод тепла. Используется материал с увеличенной теплопроводностью, а высота понижена. Такое конструкционное отличие делает новые модели более долговечными.

У 3528 на центральную часть нанесено покрытие из люминофора. Для 2835 площадь практически всей поверхности оснащена таким слоем. Этот повышает повысить излучение.

Добиться качественного белого цвета бывает весьма проблематично. Нередко используют кристаллы с синим свечением, а затем покрывают их люминофором. В результате удается получить либо теплый, либо холодный оттенок.

При подключении применяется обычная связка светодиод-токоограничитель. Схема действует абсолютно для всех конструкций с монокристаллами. Однако, она не работает в 5050, так как там используется три кристалла в каждой матрице.

Ленты подключаются к стандартной сети 220В посредством драйверов на 12/24 ватта. Предельная длина одной полосы – не более 5 метров. При недостатке между собой полосы соединяют параллельно (см.рис)

Не стоит проводить подключение без резисторов. Если в наличии имеется он лишь один, то применяют последовательный тип подключения. Также нельзя в цепи использовать диоды с отличающимися нагрузочными характеристиками.

Основные характеристики

Характеристики светодиодов

Технические параметры светодиодов отличаются в зависимости от модели. Общими показателями являются:

потребляемый ток;
напряжение номинального характера (вольтаж изделия);
мощность затрачиваемой электроэнергии (вольтамперный график);
температура свечения;
светимость (уровень светового потока).

Ток потребления светодиода

Показатель позволяет выяснить количество тока, потребляемого электрически прибором (светодиодом). Для устройств с одним действующим кристаллом достаточно значения 0,02А. Если количество больше, характеристика повышается кратно числу элементов. По данному параметру подбирают резистор (стабилизатор), который устанавливается на вводе.

Стабилизатор позволяет сохранить прибор в рабочем состоянии при падениях напряжения независимо от причины. Более того – колебания величины тока светодиода изменяет цветовую температуру света от теплого к более яркому, холодному. Если скачок напряжения значительный, без дополнительного резистора диод сгорит мгновенно.

Номинальное напряжение

Величина напряжения – это количество тока в проводнике на выходе. Для изготовления LED-светодиодов используют разные материалы, электрические характеристики которых напрямую влияют на уровень допустимого напряжения и цвет освещения. Благодаря такой зависимости можно узнать, на какое напряжение рассчитаны конкретные светодиоды даже «на глаз». Например, если свечение желтое или красное, напряжение находится в пределах 1,9-2,5 Вольт, синее – около 3 Вольт.

Показатели тока и напряжения светодиода должны соответствовать. В противном случае диоды либо быстро сгорят, либо не будут выдавать свет на заявленном уровне.

Чтобы узнать, на сколько Вольт светодиод, можно использовать мультиметр или определить по цвету свечения. Для первого способа понадобится мультиметр и резистор – на дисплее после сборки появится значение.

Сопротивление световых диодов

Итоговое сопротивление зависит от электрической цепи, в которую подключается элемент. Один и тот же светодиод может показывать разное значение. Например, на входном – около 1 кОм, на выходном – несколько МОм. Однако сопротивление не является линейной характеристикой. Показатель обратно пропорционален напряжению, которое подается к электросети. Чем выше напряжение питания светодиодов, тем ниже уровень сопротивления устройства.

Светоотдача и угол свечения

Сравнить уровень светоотдачи различных ламп достаточно сложно. Например, светодиод размером 5 мм отдает свет на 1-5 Лм, а лампа накаливания в 70 Вт – 750 Лм. Угол рассеивания подбирается, исходя из площади помещения. В коридоре достаточно диода на 30°, в комнате лучше использовать элементы на 90-120° или несколько одновременно. Максимальный угол LED-светильников составляет 120°. Наиболее освещенное место – центр, к периферии свет рассеивается.

Угол свечения

Мощность светодиодных ламп

Мощность диода зависит от нескольких связанных показателей. Для светодиодов величина колеблется в пределах от 0,5 до 3 Вт. Рассчитывается по закону Ома: необходимо перемножить значения силы тока и напряжения. Также определяется и вольт-амперная характеристика (ВАХ) светодиода.

Цветовая температура

Данный показатель является схожим с характеристиками других осветительных приборов, особенно к светодиодным люминесцентным устройствам. Обозначение температуры светодиода указывается в К (Кельвинах), иногда на упаковках встречается соответствующая диаграмма – шкала, на которой диапазон указан цветом. Соответствие света и значения:

2700-3000 – теплый, желтоватый;
3500-4000 – дневной, нейтральный;
5500-7000 – холодный, с синевой.

Представлены основные оттенки. На практике цветов значительно больше. Подбирают температуру исходя из назначения помещения, необходимого уровня комфорта и предпочтений пользователей. Например, в спальню рекомендуют устанавливать светильники с теплым светом, а в комнаты без окон – с естественным оттенком.

Размер чипа LED-элемента

При покупке узнать размер чипа можно только по информации на упаковке. Самостоятельно проверить правильность указанных данных не получится. Средние размеры устройств: 45×45 ml, 24×40 ml и 24×24 ml на 1Вт, 0,75Вт и 0,5Вт соответственно. В привычной системе измерения – 30х30 ml равны 0,76х0,76 мм. Вследствие небольшого размера узнать точные размеры можно, разобрав устройство полностью.

Количество чипов (кристаллов) разное, зависит от модели и разновидности светодиода. В цветных элементах (RGB), которые не содержат люминофорного покрытия, их число можно посчитать.

Светодиоды SМD 3528 для дома – характеристики
