Монтаж подвесного унитаза на инсталляцию – пошаговая инструкция

Инструкция по установке инсталляции

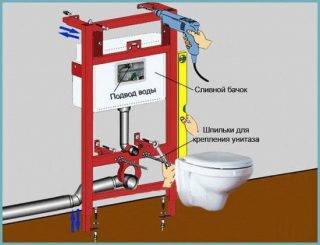

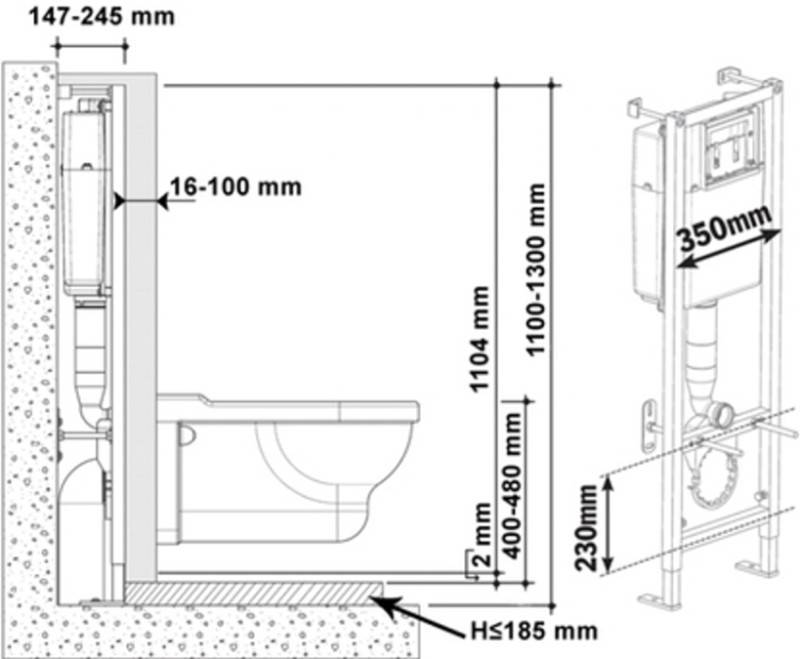

Схема монтажа рамной инсталляции

Инсталляцией для подвесного унитаза называется скрытая конструкция, на которой крепится чаша, смывной бачок и арматура подключения сантехнического прибора.

Распространены два типа инсталляций: блочная и рамная.

Несущую раму блочного типа можно закрепить только на капитальной стене, вся нагрузка приходится на блоки или кирпичи стены. Изделия предназначены для установки в санузлах типовых построек.

Основная нагрузка конструкции рамного вида приходится на ножки, а крепление к стене служит для удержания в вертикальном положении. Рамную опору для сантехники можно поставить в любом месте санузла или комнаты. Существуют сдвоенные варианты для общественных туалетов или больших частных домов с несколькими санузлами: задние стороны унитазов расположены напротив друг друга, а в пространстве между ними установлены бачок и арматура.

Алгоритм монтажа любых инсталляций предполагает выполнение похожих операций:

1. Выбор места установки, чтобы было возможно крепление и подведение коммуникаций: максимальное удаление слива унитаза до центрального стояка не более 3 метров, при этом уклон должен быть не менее 2 см на метр длины трубы.
2. Подготовка ниши или места установки рамы.
3. Подведение канализационных труб.
4. Монтаж рамы.
5. Подводка труб холодного водоснабжения, горячая вода подводится если необходимо оборудовать гигиенический душ.
6. Навешивание и подсоединение сливного бачка, если он предусмотрен конструкцией.
7. Присоединение бачка к водопроводу.
8. Крепление фальшстены и проведение отделочных работ.
9. Монтаж унитаза и подключение его к бачку и трубам канализации.

Завершаются работы подключением кнопки слива и проверкой работоспособности системы.

Монтаж блочной конструкции

Установку блочной инсталляции начинают с изготовления ниши в стене, глубина которой должна позволять установить раму, бачок и арматуру. Обычно достаточно высоты 1000, ширины 600 и глубины 150–200 мм.

Если нишу изготовить невозможно, раму блочного типа вешают на имеющуюся стену, а в конце закрывают стенкой из гипсокартона или пластиковых панелей. Это на 200–300 мм уменьшит размер санузла.

Нишу в стене выдалбливают перфоратором, используя насадку долото. Работы упростятся, если в нескольких местах высверлить отверстия диаметром 10–12 мм. После изготовления ниши её желательно оштукатурить и обработать грунтовкой с добавками против плесени и грибка.

Следующий этап — разметка места установки. Унитаз прикручивают к раме, регулируя высоту, выбирают удобное положение, на стене делают отметку уровня, где необходимо производить крепление. Для правильной установки относительно стен строго по центру ниши проводят вертикальную линию. Обязательно используют строительный уровень. Далее про приложенной схеме или чертежу проводят разметку мест крепления рамы. Повторно проверяют правильность нанесения отметок, они должны находиться на одинаковом расстоянии от центральной линии.

Перфоратором просверливают в стене отверстия под прилагаемые в комплекте дюбели.

Вставляют дюбели и забивают их молотком. Далее вкручивают болты крепления инсталляции и вывешивают на болты рамку.

Сливной бачок в блочных инсталляциях чаще всего прикручивают к несущей стене анкерами, входящими в комплект. Для монтажа используют перфоратор и бур нужного диаметра.

Далее подводят к инсталляции трубы канализации и водопровода, подключают сливной бачок. Места соединений труб канализации обрабатывают силиконовым герметиком, чтобы придать дополнительную защиту от протечек.

В зависимости от конструкции блочной инсталляции унитаз крепится к стене или стальной раме. Необходимо следовать инструкции. В первом случае в стене монтируют анкеры, во втором крепление происходит болтами.

Установка встроенного унитаза на рамную инсталляцию

Монтаж рамной инсталляции схож с работами по установке блочной модели, кроме нескольких операций.

Алгоритм работы:

1. Выбирают место установки.
2. Производят разметку для анкеров крепления. Возможны несколько вариантов: крепёж на стену с опорой на ножки, крепление ножек к полу и фиксирующего от наклона анкера в стене, фиксация только ножек, если инсталляция состоит из двух рам.
3. Сверлят отверстия, вбивают дюбели и вворачивают в них анкера.
4. Крепят каркас согласно инструкции и чертежа производителя.

Крепление на дюбели

Лучше всего крепить на дюбели легкие компактные устройства, в этом случае вы точно избежите проблем из-за ненадежности фиксации. Мастера рекомендуют подложить под основание устройства прокладку, и только потом осуществлять монтаж. Если у вас нет готовой прокладки, сделайте ее из куска старого ненужного линолеума или резины. Для того чтобы получить прокладку нужного размера и формы, нужно поставить на линолеум или резину унитаз и обвести его маркером. Затем просто по контуру вырезают ножом.

Обычно в магазине сантехники вместе с самим изделием продается комплект крепления унитаза к полу, в него входят дюбели, либо крепежи, специально предназначенные для сантехнических устройств.

Итак, сам процесс монтажа выглядит следующим образом:

1. Вначале осуществляют разметку. Для этого на место, где будет находиться устройство, ставят унитаз и обводят его основание. Затем его убирают и намазывают герметик тонким слоем. На это место крепят подготовленную заранее подложку.
2. Далее в соответствующих местах проделывают отверстия для крепежей. Старайтесь сделать так, чтобы эти отверстия были несколько больше, чем диаметр дюбелей. Это облегчит установку.
3. Теперь время забивать дюбели и устанавливать сам унитаз. Его просто прикручивают на место.

Установка унитаза на дюпеля в пол

Если необходимо немного приподнять устройство на несколько сантиметров, то используют отрезок доски. Из него делают подставку, повторяющую контур основания унитаза. Подставку кладут на пол и сверху помещают подложку. Все склеивают герметиком и вставляют дюбели в отверстия, проделанные прямо в подставке и прокладке.

Не стоит сильно затягивать крепления, иначе можно повредить сантехнику, точнее ее керамическую поверхность. После того, как устройство будет стойко закреплено на своем месте, вы можете подключать его к коммуникационным системам.

Какие выделяются стандартные размеры инсталляций под унитаз

Стандартными размерами встроенного унитаза считаются следующие:

• глубина – 50-60 см;
• ширина – 30-40 см;
• высота – 35-45см.

Перечисленные параметры, хоть и считаются стандартными, но все равно, в зависимости от модели, они могут меняться, потому как сейчас производят отдельно небольшие унитазы для детей и чаши увеличенных размеров, рассчитанные на людей, имеющих инвалидность, крупное телосложение или большой вес. Отдельно следует сказать и о дизайнерских моделях, выполненных под заказ, которые могут иметь совершенно другие параметры.

Свободное пространство между передним краем унитаза и стеной должно составлять 50–60 см

Сливные бачки для инсталляций отличаются от стандартных моделей не только материалом изготовления, но и размером. Обычно толщина подвесного пластикового бачка находится в пределах 9 см, ширина – 50 см, а по высоте встроенный бачок чаще всего немного больше стандартного керамического варианта и в этом случае составляет 55-60 см.

Стандартным размером бачка считается объем 6-9 л, но из-за уменьшенных габаритов подвесных конструкций объем варьируется от 3 до 5 л

При установке очень важно учитывать размер короба под инсталляцию унитаза, поэтому перед покупкой нужно тщательно изучить все чертежи, а также качественно провести замеры. В случае приобретения инсталляции, которая не будет соответствовать необходимым параметрам, придётся корректировать размеры подготовленной ниши

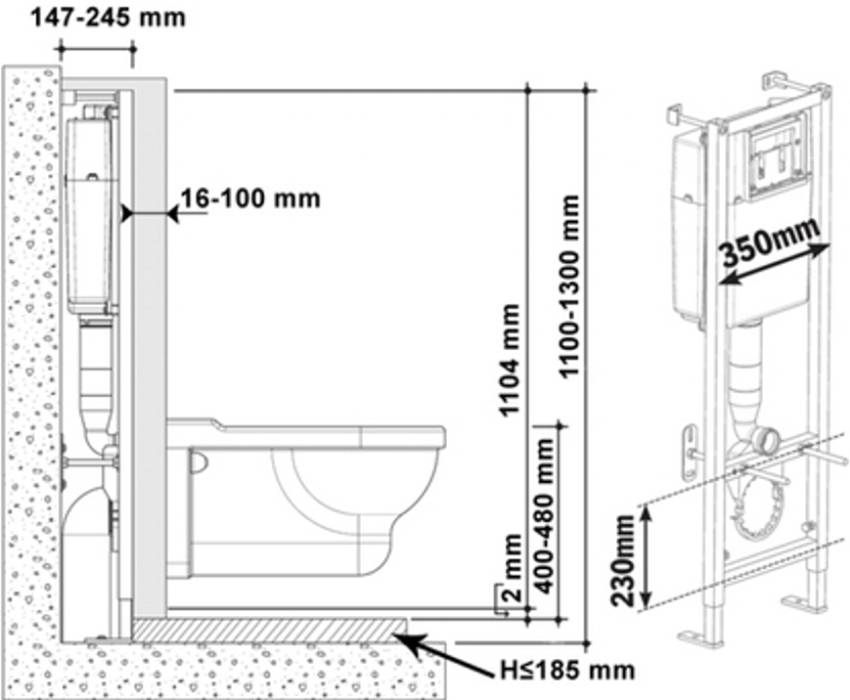

Размеры инсталляции для установки зависят от выбранного типа. Например, рамная конструкция характеризуется глубиной 15-30 см (чаще это 15 см), высота изменяется от 85 до 140 см, максимальная ширина – до 60 см. Следует отметить и другие параметры:

1. Расстояние от напольного покрытия до центральной точки канализационной трубы составляет 220 мм.
2. Отверстия для крепежа отдалены друг от друга на 18-23 см.

Сливные бачки для подвесных унитазов изготавливают из пластика при толщине 85-95 мм, ширине до 500 мм

Минимальные размеры инсталляции для унитаза блочного типа обычно не сильно отличаются от рамных конструкций: глубина в этом случае составляет 10-15 см, высота – 1 м

При этом важно отметить, что в некоторых ситуациях осуществляется раздельный монтаж скрытого бачка и унитаза, который можно повесить напрямую к стене

Статья по теме:

Если покупать полный комплект инсталляции, то все крепежи и инструкции будут прилагаться к товару. Как правило, к навесной конструкции, требующей крепления к капитальной стене, в комплекте идёт несколько анкерных болтов, каждый из которых рассчитан на нагрузку до 400 кг, поэтому нет смысла сомневаться в прочности установки. Однако специалисты рекомендуют покупать комплектующие детали и все элементы для крепления в одном месте. В этом случае можно будет сразу удостовериться, что все размеры соответствуют друг другу. Это позволит избежать неприятных сюрпризов в процессе монтажа.

При установке унитазов параметры ниш в ванной комнате должны подходить под их габариты по чертежу

Монтаж инсталляции

Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

Технологическая последовательность выглядит следующим образом:

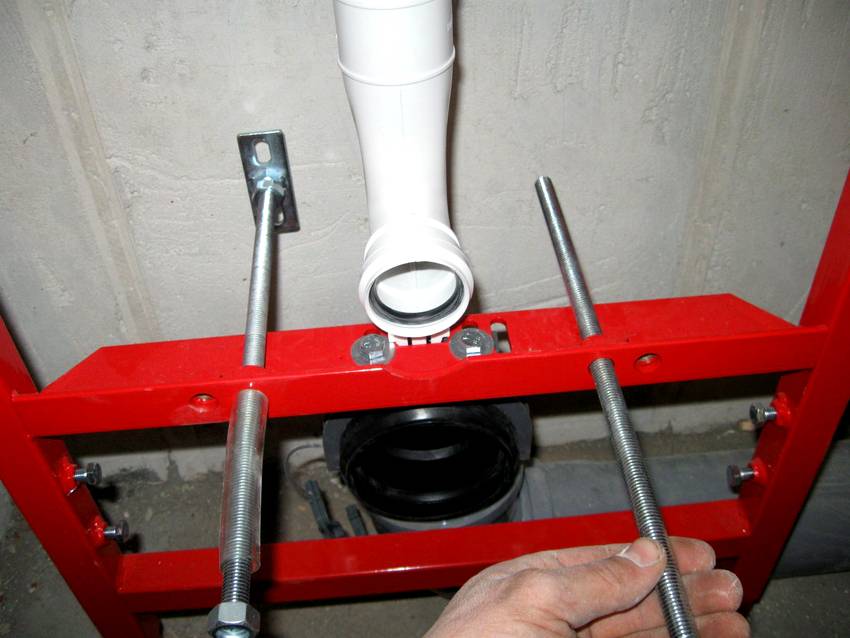

1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про можете прочитать в соответствующей статье.

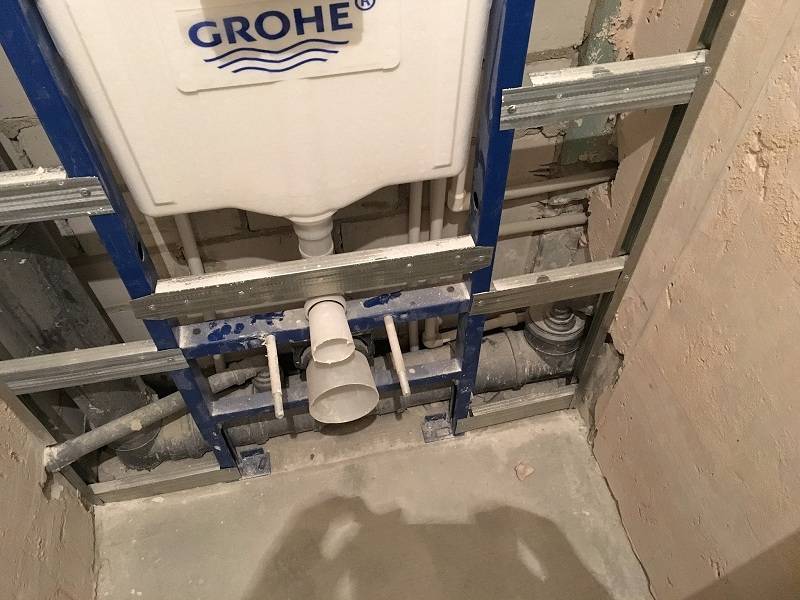

4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции, т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

Подвесные сантехнические устройства постепенно обретают популярность, особенно среди владельцев малогабаритных санузлов. Однако не всем по душе подвесные унитазы – внешне они кажутся неустойчивыми и ненадежными. Это впечатление обманчиво, ведь осуществляется с использованием системы инсталляции, которая скрывается за отделочным материалом стены. Рассмотрим более подробно преимущества подвесных сантехнических объектов и ознакомимся с инструкцией по их установке.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

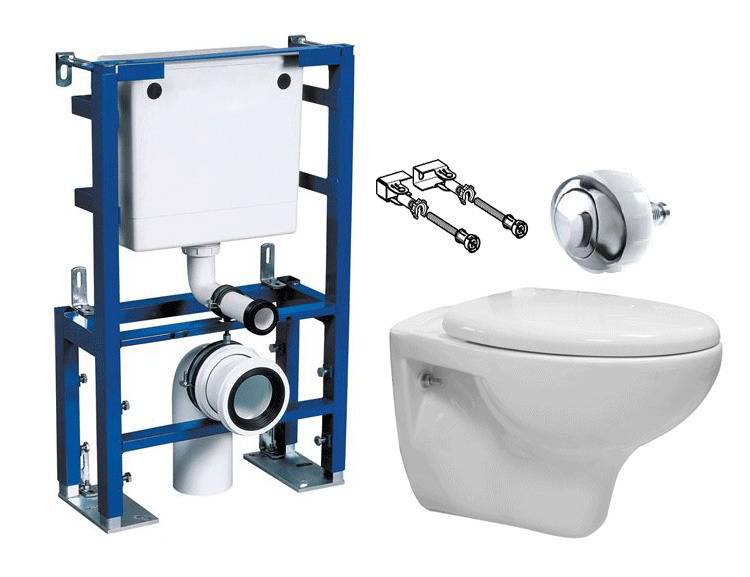

В комплекте инсталляции должны быть:

• рамная конструкция;
• пластиковый бачок;
• впускной клапан;
• фитинг;
• элементы крепежа для рамы и унитаза;
• панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
• колено смыва;
• труба слива;
• заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
• шумоизолирующая (амортизирующая) прокладка под унитаз;
• чаша навесного унитаза;
• стульчак;
• крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

• труба для подключения бачка к водопроводу;
• герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
• льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

• перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
• молоток;
• набор гаечных ключей;

• разводной (газовый) ключ;
• нивелир;

• отвес;
• шуруповерт или отвертки;
• строительный нож;
• рулетка;
• строительный уголок;
• маркер или простой карандаш (для строителей);
• болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

• В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.

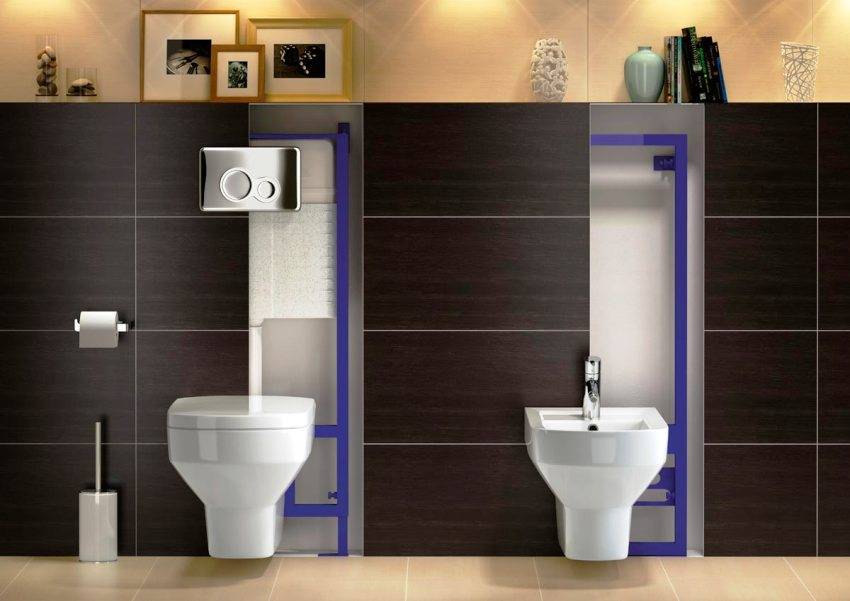

• Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
• В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки

Дальше операции проводятся в следующей последовательности:

Дальше операции проводятся в следующей последовательности:

• находится верх конструкции;
• через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
• через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
• на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
• точки на полу соединяются;
• проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Особенности установки подвесного унитаза своими руками

Если имеется хороший опыт строительных работ, в том числе и навыки подключения сантехнического оборудования, можно попробовать провести монтаж подвесного унитаза самостоятельно. Однако нужно учитывать, что в случае поломки переделать конструкцию будет непросто.

Прежде всего следует выбрать место установки с учётом беспрепятственного доступа к подводу канализации и холодной воды, нанести отметку уровня фиксации рамы. Чтобы инсталляция стояла ровно, при монтаже следует использовать строительный уровень. Прикрученная конструкция должна плотно прилегать к полу или стене.

Если имеется опыт строительных работ и навыки подключения сантехники, то можно попробовать провести установку подвесного унитаза самостоятельно

Для создания фальш-стены, закрывающей конструкцию, чаще применяется гипсокартон, который затем облицовывается в зависимости от окружающей обстановки. После этого проводится крепление подвесного унитаза с помощью шпилек, а также его подключение к системам подведения и отведения воды. На заключительном этапе устанавливается кнопка слива.

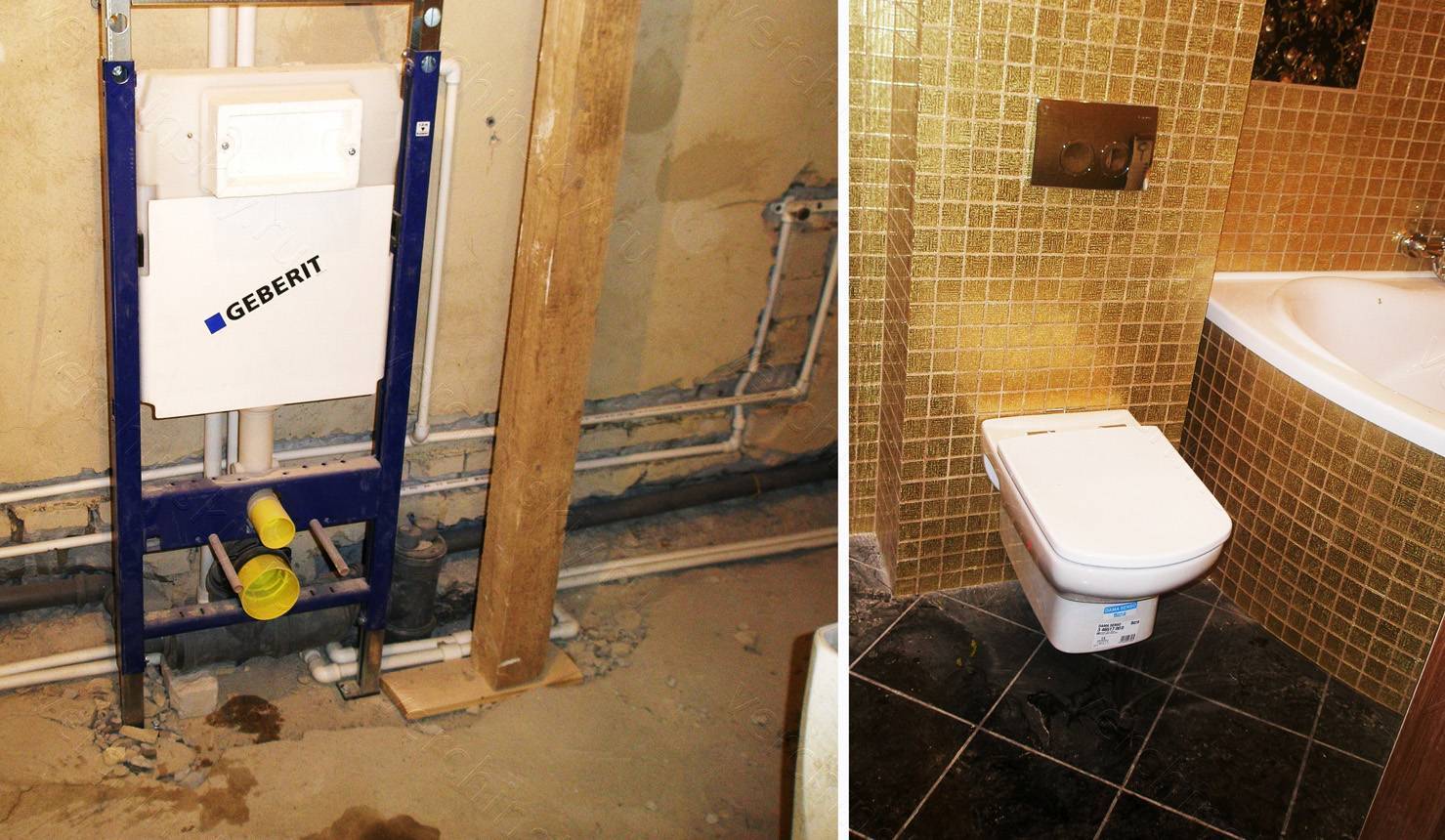

Инсталляция с подвесным туалетом считается аккуратным и красивым вариантом оформления санузла, особенно если в квартире преобладает современный стиль. Благодаря отсутствию лишних деталей и более близкому расположению унитаза к бачку (по сравнению со стандартным вариантом), даже небольшое помещение будет выглядеть просторнее. Убирать в такой комнате будет значительно удобнее, потому как при мытье пола никакие конструкции не будут мешать.

Виды сантехнических инсталляций

Выделяют два вида инсталляций, а соответственно и способов их монтажа.

1. Рамная конструкция соответствует своему названию, ведь все части сантехнического прибора связываются воедино посредством надёжной стальной рамы и шпилек. К ней крепятся унитаз с бачком, а также сливная система. Пространственная фиксация всего оборудования осуществляется в 4-х точках: в 2-х – на капитальных стенах и в 2-х – на плите пола.
2. Блочная конструкция, устанавливается только на стены с достаточной несущей способностью. Такая инсталляция для унитаза должна быть собрана в заранее подготовленной нише и полностью закрываться декоративной перегородкой. Крепление подобного изделия осуществляется только на прочные основания.

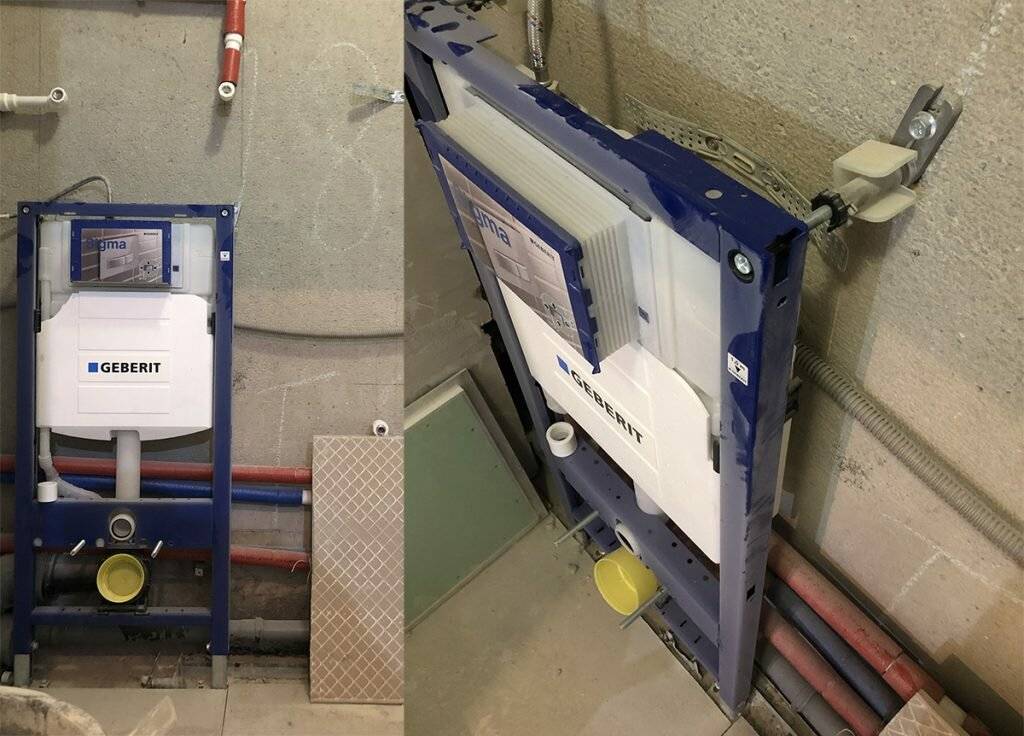

Рамная инсталляция крепится к полу и стене. Рама блочной инсталляции крепится только к стене.

Габариты сантехнических инсталляций для санузлов не имеют определённых размеров. Как у рамных, так и у блочных инсталляций средняя ширина 350 — 500 мм, высота 1000 — 1400 мм, глубина рамы 120 — 310 мм, высота подвесного унитаза от пола до 430 мм.

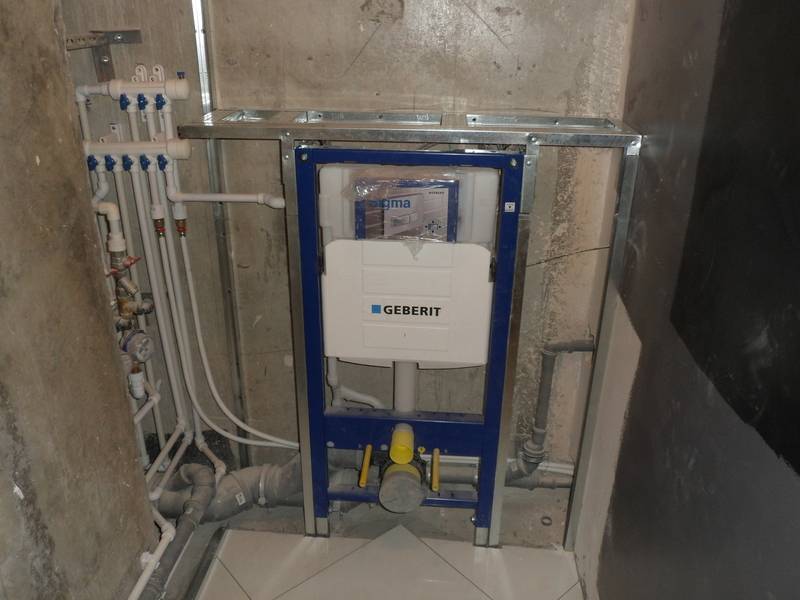

Что особенного в инсталляции Geberit

Компания производит продукцию на 8 линиях, среди которых одна эксплуатируется полностью для систем инсталляции. Наибольший ассортимент инсталляций отнюдь не рекламный ход производителя. Это факт, свидетельствующий о стремлении Geberit отвечать любым потребностям клиентов.

Компания разрабатывает все новые и новые модели сантехники, которые позволяют:

• максимально экономно использовать пространство помещений;
• сокращать расходы на водопотребление;
• воплощать любые идеи дизайнеров.

Инсталляция становится все более популярным предметом сантехники и вытесняет из квартир и домов традиционные сливные баки унитаза. В туалетных комнатах практически всех современных бизнес-центров, автовокзалов и торговых центров устанавливается системная инсталляция.

Это указывает на надёжность конструкции. В противном случае в местах общественного пользования она бы не была столь востребованной. Geberit производит комплекты подвесных унитазов с инсталляцией Geberit, подходящие для размещения в любом месте помещения, в том числе под окном.

Это возможно с инсталляционными рамными установками высотой до 82 м. Производитель учитывает, что не всегда допустима установка инсталляции с креплением к капитальной стене. Вот почему Geberit  выпустила линейку конструкций Delta.

Ее модели оснащаются усиленными нижними опорами. Подобная система может быть установлена  в любом месте комнаты, даже может встраиваться в гипсокартонную обшивку. У инсталляций Geberit Delta нет дизайнерских излишеств, которые сделали бы продукцию дороже.

Вот почему серия может относиться к эконом-классу. Притом подобная экономия нисколько не влияет на качество выпускаемой Geberit сантехники. Хотя у продукции бренда швейцарское происхождение, она производится Geberit с учётом потребностей местных рынков.

Эта линейка сантехники дает возможность монтировать инсталляцию в стену с сантехническими шахтами, вблизи которой протянуты канализации водопровода или канализации.

Коллекция «Платтенбау» в России представлена в трёх модификациях: Delta; Sigma и Omega. Первый вариант без дорогостоящих излишеств доступен покупателю со средним уровнем доходов.

Рама из стали держит нагрузку до 400 кг и оснащается выдвигающимися опорами длиной 20 см. У 9-литрового бака двойной сливной механизм: первый для слива на 3−4 л и второй для слива на 7−9 л. Такая конструкция позволяет существенно экономить на водопотреблении.

Покрытая хромом белая или глянцевая кнопка двухсекционная: каждая кнопка соответствует своему типу слива. У модели инсталляции упрощен механизм устранения отказа бачка.

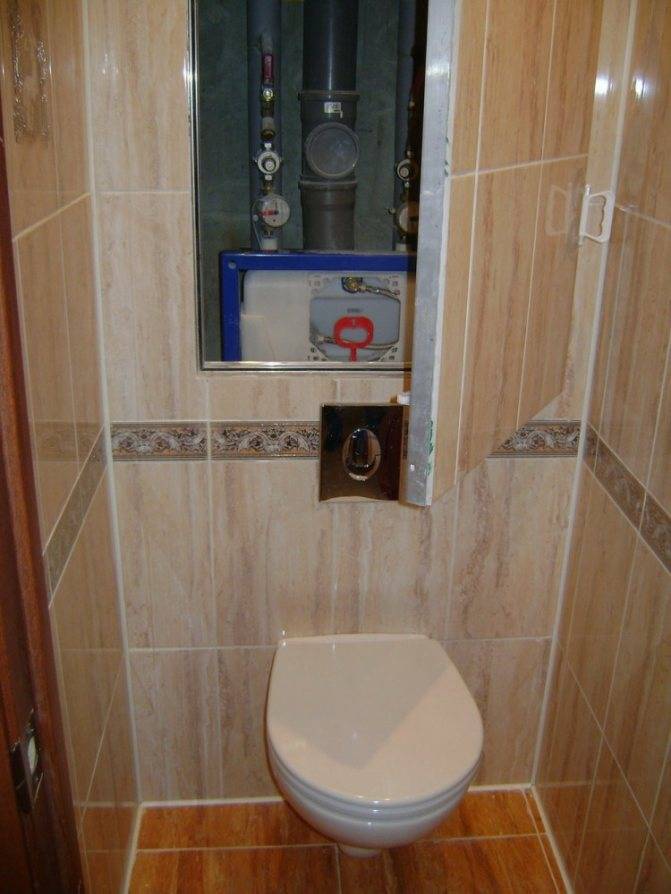

Добраться до неисправности очень просто – стоит лишь снять смывную кнопку для инсталляции Geberit и получить доступ к специальному окошечку.

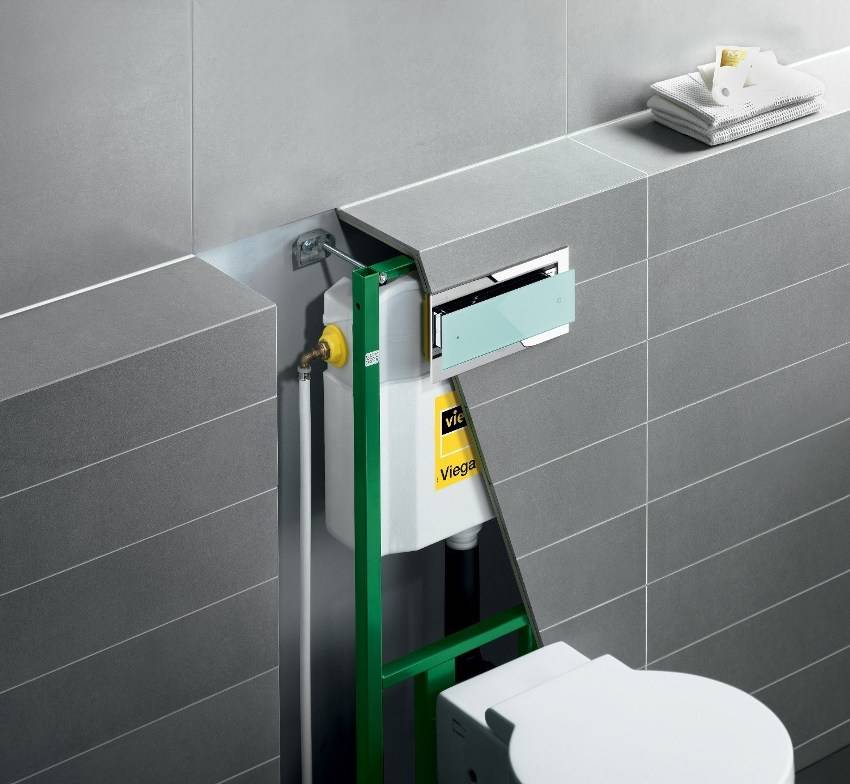

Скрытая инсталляция для подвесного унитаза

Линейка продуктов Geberit Duofix предназначена для монтажа инсталляции в перегородках из гипсокартона и в случае установки подвесного унитаза. С таким сантехническим изделием намного проще убираться в ванной комнате – мыть пол ничто не мешает.

К тому же в данном варианте нет унитазной ножки, вокруг которой главным образом скапливается пыль. Систему скрытого слива дополняет огромный выбор монтажных модулей и клавиш для инсталляции Geberit.

Поэтому можно с легкостью оборудовать туалетную комнату для пользователей с ограниченными возможностями.

Крепёжные элементы дают возможность монтировать унитаз так, чтобы нагрузка распределялась равномерно на пол и стойки сбоку. Вот почему не стоит опасаться, что подвесной унитаз упадет – это исключено.

Инсталляций скрытой модификации вида Geberit Kombifix

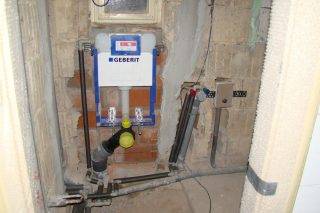

Эта линейка продуктов ориентирована на монтаж в кирпичной кладке, а также перед ней. Элементы конструкции дают возможность крепить инсталляцию к полу или стене.

Установка классического унитаза с бачком

Перед монтажом унитаза стоит обратить внимание на состояние канализационных и водопроводных труб. Их проще и быстрее заменить на этапе установки унитаза, чем после ее завершения

Если трубы загрязнены, их следует прочистить любым способом. Если на водопроводном патрубке отсутствует кран, перекрывающий подачу воды к сливному бачку унитаза, его следует установить.

В большинстве случаев унитазы и бачки продаются в рассоединенном виде. Но внутренняя арматура в сливных резервуарах, как правило, изначально собрана в рабочий вид, что значительно облегчает и ускоряет процесс. Перед началом установки следует проверить комплектацию сантехнического оборудования, сверить ее с инструкцией и убедиться, что все компоненты присутствуют. Также обязательно производите внешний осмотр фаянса. Не поленитесь вытащить его из коробки внимательно осмотреть на предмет трещин и сколов. Лучше потратить на это время, чем потом делать возврат.

 Дальнейшие работы проводятся по такой схеме:

Сначала нужно «примерить» унитаз и расположить его в том месте, где он будет установлен. Не фиксируя его, следует сделать на полу пометки маркером в местах, где располагаются точки крепления. Если соединение с канализационной трубой будет производиться с помощью фановой трубы, то примерку обязательно нужно делать вместе с ней.
Сначала нужно «примерить» унитаз и расположить его в том месте, где он будет установлен. Не фиксируя его, следует сделать на полу пометки маркером в местах, где располагаются точки крепления. Если соединение с канализационной трубой будет производиться с помощью фановой трубы, то примерку обязательно нужно делать вместе с ней.
Затем в кафельной плитке необходимо просверлить отверстия под дюбеля, используя перфоратор или дрель со сверлом по бетону. Если старые отверстия подходят для нового унитаза по расположению и расстоянию между ними, этот этап можно пропустить. Во время сверления отверстий в плитке будьте осторожны. Не стоит сразу включать перфоратор, так можно получить значительные сколы верхнего покрытия плитки. Сначала следует сверлом с твердотельной напайкой (копьевидное сверло по бетону) просверлить отверстие в самой плитке на небольших оборотах, а уже потом можно включить функцию удара и досверлить отверстие до необходимой глубины.Далее нужно забить дюбеля в созданные отверстия.
На четвертом шаге проводится фиксация унитаза на крепежах

Важно, чтобы крепежные детали были правильно собраны – на винтах должны присутствовать уплотнительные прокладки и шайбы, которые защитят хрупкий материал унитаза от повреждений при избыточной затяжке резьбовых соединений. Верхние части крепежей следует закрыть декоративными заглушками, если они были предусмотрены в комплекте

Этот этап может проводиться одновременно с подключением унитаза к канализационной трубе. Например, вы решили подсоединить унитаз фановой трубой, а не гофрированной трубой. Тогда придется сначала соединить трубы, а уже потом производить крепление фаянса к полу.

Если поверхность напольного покрытия изначально является неровной и вымощена кафельной плиткой, то унитаз станет неровно и может немного покачиваться. Крепить его на такой кафель нельзя. Со временем из-за плохой опоры может произойти растрескивание основания сантехники. Исправить ситуацию можно с помощью плиточного клея или силиконового белого герметика. Для этого на подошву унитаза наносят герметик или клей и унитаз выставляется по уровню. При необходимости для его удержания в нужном положении под него засовывают подкладки, это может быть кусочек линолеума, пластика или даже обычные спички. Излишки герметика и клея удаляются. После застывания герметика или клея они образуют достаточно прочное основание, которое выдерживает вес самого унитаза вместе с человеком.

Здесь, чтобы зафиксировать унитаз в нужном положении использовали кусок провода.
В данном случае, чтобы выставить унитаз по уровню используются деревянные клинья.

• Убедившись, что унитаз установлен по уровню, можно прикреплять крышку и ободок. Как правило, с этими процедурами не возникает особых трудностей – они достаточно просты и описываются в инструкциях к сантехническим изделиям.
• На следующей стадии выполняется подсоединение к канализационной системе. Здесь возможны несколько вариантов действий, конкретный выбор зависит от модели и конструкции унитаза. Выпуск может быть сделан прямо, под углом или в пол. Каждый способ следует рассмотреть более детально.

Инструкции по монтажу инсталляций

Инструкции по монтажу Инсталляций

• Инструкция по монтажу – DIAMANTE EVO
• Инструкция по монтажу – EASY
• Инструкция по монтажу – EXPERT EVO и SPEED
• Инструкция по монтажу – EXPERT EVO  пневматическая
• Инструкция по монтажу – OLI 74
• Инструкция по монтажу – OLI 74 Simflex
• Инструкция по монтажу – QUADRA механический слив
• Инструкция по монтажу – QUADRA пневматический слив
• Инструкция по монтажу – WC

Монтаж

 Система инсталляции это конструкция, позволяющая “скрытно” установить сливной бачок, оставляя на виду только подвесной унитаз и панель слива. Все остальное — бачок, подводки, трубы — спрятано в стене. Основными элементами системы инсталляции являются специальная стальная рама с установленным на ней бачком, в котором находятся сливной и наполняющий клапан. Они выдерживают огромные нагрузки (например, рама с унитазом выдерживает до 400 кг) и могут устанавливаться в любом месте ванной комнаты.

    При монтаже надо обязательно учитывать тип стены. К капитальной (несущей) стене система инсталляции обычно крепится в двух точках к полу и в двух точках к стене или каркасу стены— и этого достаточно. В гипсокартонную стену раму монтируют на стадии возведения перегородки — прямо в стальной профиль, который потом обшивают гипсокартонными листами. Это дает простор для фантазии — любому помещению можно придать какую угодно конфигурацию. Было бы желание.  Существует мнение что, возведение дополнительных стен и перегородок это роскошь, доступная только владельцам больших площадей. Это не так , инсталляция интересна и тем, у кого маленькие ванные и туалетные комнаты. Элементы рамной конструкции помогут с максимальной пользой использовать каждый квадратный сантиметр. Например, можно перенести унитаз в угол ванной комнаты или кардинально поменять расположение установки, перенести установку на смежную стену. При таком монтаже сантехнической инсталляции Вы избавляетесь от наружного сливного бачка, заменив его приятными глазу панелями слива на стене.    Компания OLI предлагает вашему вниманию инсталляции для монтажа подвесных унитазов и биде. Такой тип унитазов приобретает всё большую популярность на российском рынке сантехники. В дополнение к этому , можно добавить превосходные характеристики сливных бачков компании OLI: широкий спектр панелей слива, отделка материалами препятствующими образование конденсата, качество внутренней арматуры, тихая работа наливного клапана, несложное обслуживание.   Инсталляции OLI подходит к любому типу подвесного унитаза и биде. В рамной конструкции предусмотрено два типа общепринятых стандарта расстояний между крепежными отверстиями для подвесной сантехники: 18 и 23 см.

Крепление “Fast fit” – быстро и точно

  Система «Fast fit» для монтажа инсталляции на несущих стенах выделяется своей надежностью и лёгкостью монтажа, в вертикальной и горизонтальной плоскости.

 При необходимости, резьбовой стержень можно обрезать и закрепить, вручную завернув винт, входящий в комплект поставки.надежностью и легкостью применения.

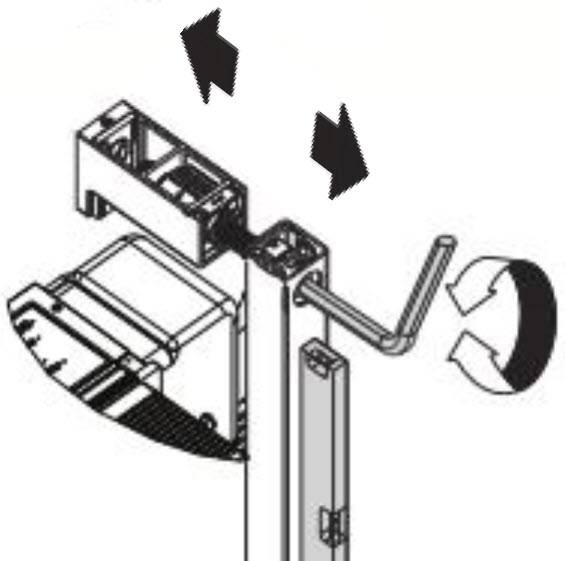

  Кроме того, данная система позволяет выполнить выравнивание рамы в ходе точной окончательной подгонки.

Универсальность

   Помимо возможности вращения сливного отвода при соединении с системой канализации, система позволяет регулировать и его глубину, обеспечивая широкую универсальность конструкции по присоединению к трубопроводу системы канализации.

  Опоры рамы инсталляции допускают регулировку по высоте в пределах 200 мм, позволяя устанавливать оборудование на необходимой высоте.
