“Ласточкин хвост” и “лапа” – базовая часть замка
Одним из первых действий, которые нужно предпринять, является заготовка леса.

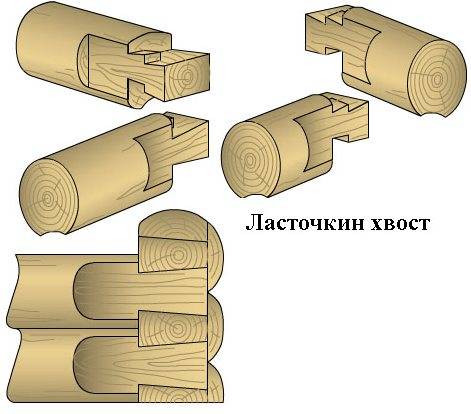

Схема соединения “ласточкин хвост”.
В основном используют сосну, ель и другие хвойные породы. Никогда не следует использовать березу, она быстро сгниет и имеет большие сложности в обработке. После выбора леса нужно избавиться от коры и лес просушить.
Надо подбирать место, где будет идти строительство, при этом учитывая, что его должно хватить для всех частей постройки. Необходимо провести разметку, используя нерастягивающийся шнур.
Потом нужно изготовить непостоянный фундамент – подкладки. Их размеры 1 м длиной и 1/3 м в диаметре. Устанавливаем их вблизи углов постройки, что обеспечит максимально равномерную нагрузку на них. Устанавливать подкладки нужно по уровню, с погрешностью до 5 см.
Следующий этап – изготовление канта. Для этого нужно выбрать, где будет будущий кант. Этой стороной надо расположить вверх и закрепить бревно с помощью скоб. С помощью отвеса рисуем вертикальные линии, которые и станут краями канта. С помощью шил надо натянуть шнур от одного края бревна к другому. Таким образом будет нарисован край канта. После чего надо закрепить бревно будущим кантом вверх и, сделав надрубы, начать отесывать бревно, получая кант. Потом надо сделать разметку канта с противоположной стороны бревна и аналогично сделать еще один кант. Альтернативой надрубам могут быть запилы, сделанные бензопилой.
Обустройство нижнего венца
На первом этапе следует проверить качество фундаментного основания. В бетонном ростверке свайного фундамента или ленточном основании не должно быть трещин, иначе со временем конструкция разрушится, вызвав неравномерное оседание и разрушение самого дома.
Фундамент следует гидроизолировать, чтобы древесина нижнего венца не контактировала с капиллярной влагой которая поднимается по бетону. На основание настилают два слоя рубероида. Поверх, по всему периметру конструкции, укладывают доски, обработанные антисептиком. Рекомендуется использовать доски из лиственницы, эта древесина устойчива к гниению.
Как и в рубероиде, в досках следует выполнить отверстия, чтобы надеть на закладную арматуру, торчащую вертикально из фундаментного основания. Благодаря штырям нижняя часть сруба надежно фиксируется на основании. Арматура должна быть покрыта слоем битума.

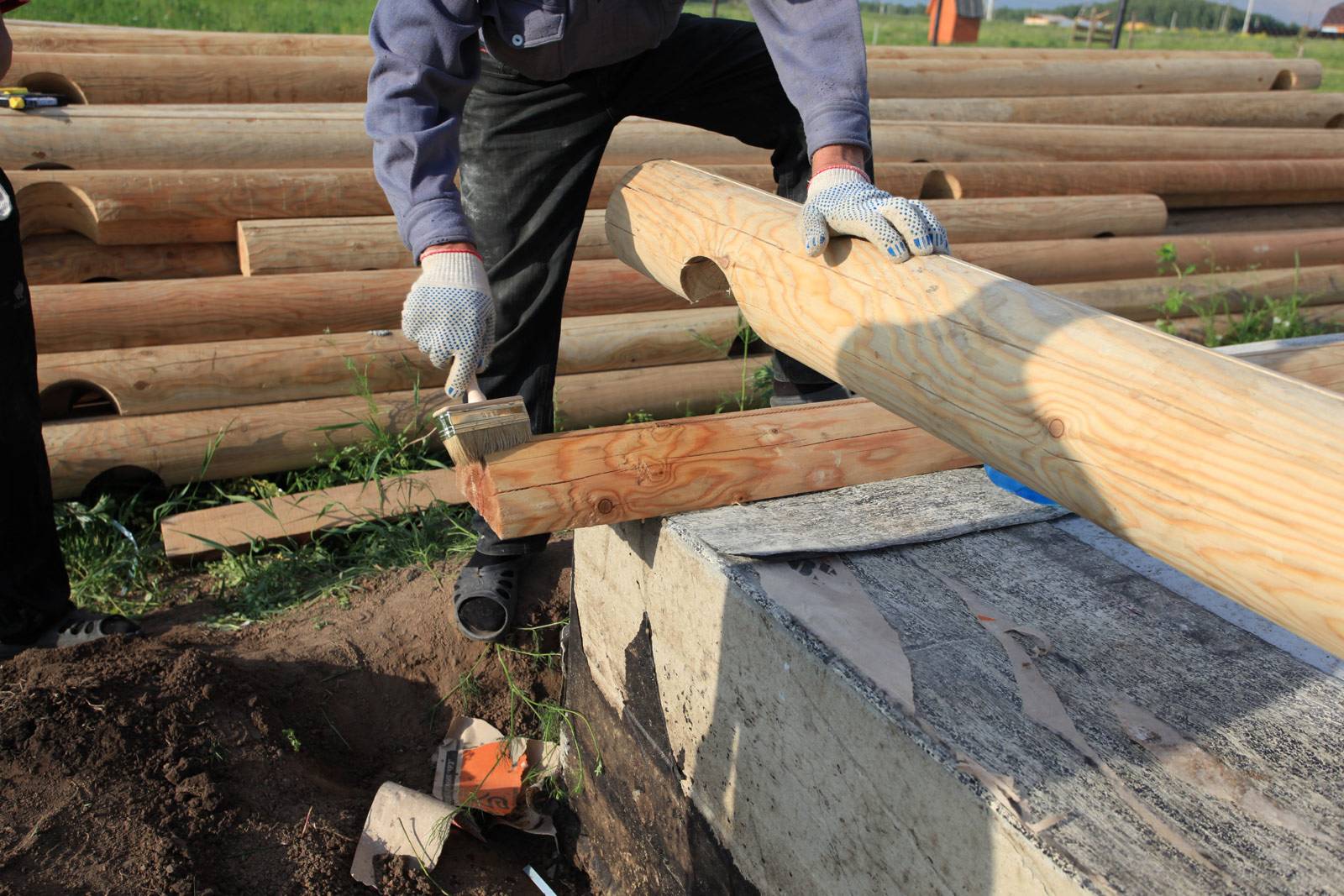

Далее монтируется нижний (опорный) венец – обычно для этого используются бревна большего диаметра по сравнению с остальными. Первое бревно прикладывают к месту установки, чтобы наметить в его нижней части будущие отверстия под арматурные штыри фундамента. Чтобы сделать наметку, обухом топора ударяют по верхней части бревна.
Затем бревно укладывают наметкой вверх, просверливают отверстия под штыри и укладывают в паз ленту джутового утеплителя толщиной 5 мм, подвернув краешки внутрь. Ширина ленты – 200 мм. Бревно монтируется на место, при этом его насаживают на концы арматуры.
Остальные элементы нижнего венца укладываются по аналогичной схеме. При этом джутовым утеплителем выстилаются чаши по углам конструкции. Для крепления джутового полотна используют строительный степлер со скобками.
Особенности сборки сруба дома ручной рубки
Как правило, компании, занимающиеся строительством деревянных домов, предварительную сборку выполняют на своих производственных мощностях.
На площадку конструкция транспортируется в разобранном виде, за исключением случаев, когда возводятся небольшие строения, например, рубленная баня, размеры которой позволяют без технических проблем выполнить доставку на объект и установить на заранее подготовленный фундамент.

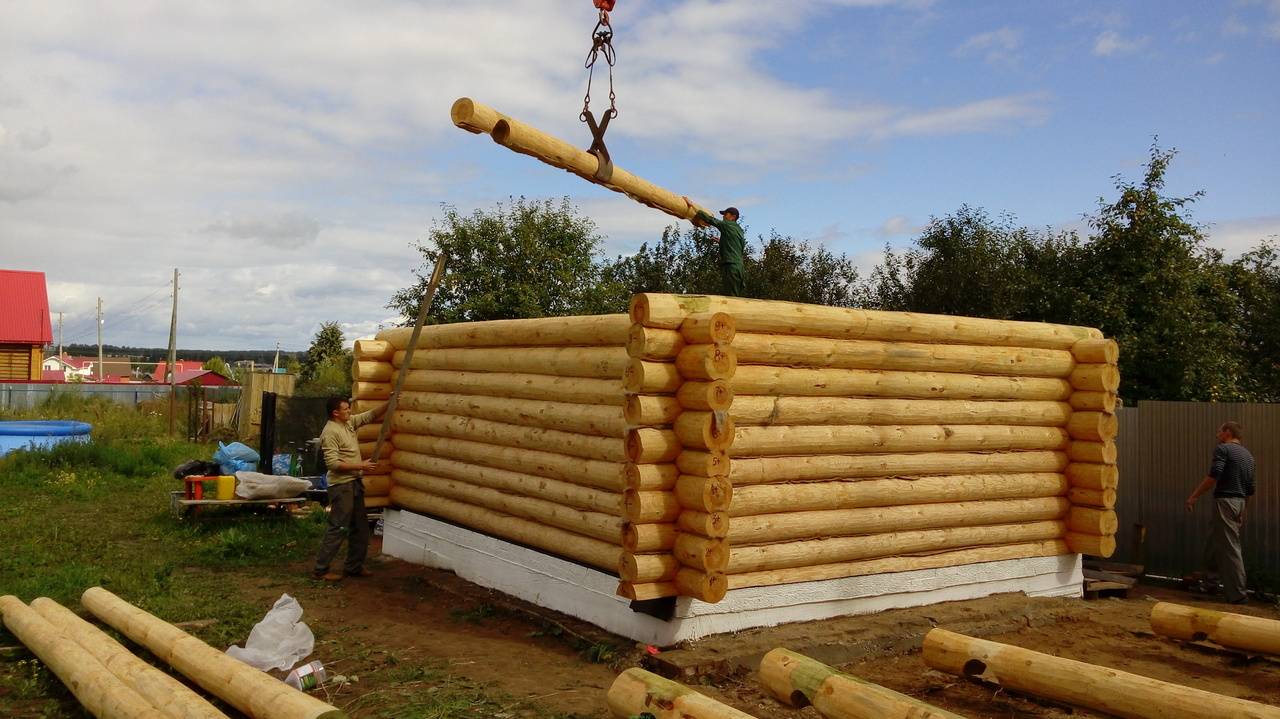

Во всех остальных случаях дома и бани из сруба возводятся непосредственно на месте.
Такое строение можно возвести даже самостоятельно, так как конструкция имеет сопроводительную инструкцию, а все бревна промаркированы.
Первый венец укладывается на гидроизолированный фундамент, корректируется по горизонтали, например, с помощью тонких реек, располагаемых под прямым углом к венцу по всей его длине.
Перед монтажом каждого следующего ряда бревен, на предыдущий укладывается утеплитель, пакля, войлок, но наиболее целесообразно в этом случае использовать мох для сруба, материал не только хорошо защищающий дом от ветра и холода, но и обладающий дополнительно антисептическими свойствами.
Обязательно перед монтажом все бревна должны быть обработаны антисептиками и антипиренами, поэтому об этом факте следует поинтересоваться у продавца.
Но следует учитывать, что предпродажная обработка производится составами, главная задача которых защитить древесину во время хранения и проведения монтажных работ, срок этот составляет не более года, поэтому в любом случае необходимо дополнительно обработать бревна.
Лучше, конечно, выполнять эту работу до того, как бревна будут уложены в венцы, но если, по каким-то причинам, время было упущено – обязательно обработать, перед тем как будет начата отделка сруба с фасадной и внутренней стороны.
Монтаж кровли лучше производить после усадки сруба, тогда же заниматься и вырезкой проемов. А до того как монтировать дверные и оконные конструкции, следует выполнить так называемую забирку или окосячку, специальную конструкцию, обеспечивающую стабильность окнам и дверям и защищающую их от перекосов, заклиниваний и другого вида деформаций.
Крыша дома
После того, как высота стен была доведена до нужного уровня, можно приступать к срубу крыши своими руками. Это непростой процесс, проведение которого своими глазами можно увидеть в видео. Конструкция крыши для сруба или бани может быть любого вида. Самым лучшим вариантом, и распространенным считается двускатная крыша. Состоит она из двух элементов – стропильной конструкции и кровли.
Стропильная конструкция – основа крыши. Стропила – её составляющие компоненты, крепление которых осуществляется с использованием скоб и гвоздей. Если в доме планируется провести отопление или газ, то нужно предусмотреть отверстия для труб.
Следующий шаг – укладка пароизоляционной пленки, сверху на которую нужно нашить рейки контробрешетки, после чего идет установка обрешетки. После выбирается материал, из которого будет сделана кровля, и далее идет процесс его укладки.
Конопатка
После того как сруб возведен на требуемую высоту, можно приступать к конопатке. То есть, концы утеплителя, которые остались свисать, заворачиваются вниз и проталкиваются между бревнами. Для этого используется специальный ручной инструмент.
Если оставшегося утеплителя не хватает для уплотнения стыка, то используются дополнительные материалы, например: войлок, пакля, пенька, джут. Конопатить начинают с первого венца, постепенно поднимаясь по рядам бревен выше и выше. Такой способ позволит избежать перекоса стен дома.
Готовый проконопаченный сруб укрывают и оставляют примерно на год. За это время строение даст усадку и примет естественную геометрию. Необходимо отметить, что год – минимальный срок усадки сруба. Как правило, рекомендованный срок колеблется от одного до двух лет.
Когда усадка сруба произошла, его стены вновь требуют конопатки. Практика показала, что за год между бревнами щели могут увеличиться и их необходимо вновь уплотнить.
Самодельный оцилиндровочный станок
пилорама в основе станка
Проще всего станок сделать своими руками из пилорамы. Вместо переднего конуса устанавливается упор. Подшипником для упора оснащается бабка, расположенная сзади. Для вращения бревна используется дополнительный электромотор или ручка.
Сложнее всего изготовить фрезу, поэтому ее составляют из частей. Следует выбирать максимально прочный материал. Передвигается фреза на дополнительной рельсе. Устройство схоже с обычным фрезерным станком: в пазы устанавливается бревно, запускается его вращение, фреза двигается вдоль.
Самодельный оцилиндровочный станок необходимо ставить на крепкое бетонное основание. Можно подготовить раму из шпал или толстого бруса, установленную на утрамбованный грунт.
Ход монтажа:
- Собирается рама. Используется строительный уровень, допускается погрешность до 0,5 мм на 1 м. Раму устанавливают на высоте 20 см.
- Установка силового механизма, бабок.
- На установленные стойки крепится трос для электрокабеля (мобильного).
- Силовой механизм оборудуется стопором.
- Обеспечивается заземление.
- К электропитанию подключается мотор для вращения бревна. При подключении следует проверить соответствие фаз режимам. Если фазы подключены неправильно, при нажатии кнопок двигаться головка будет в другую сторону. Значит, фазы нужно поменять.
- Проверяется направление вращения бревна. Меняется оно сменой фаз на электромоторе. До проверки подключения фаз категорически запрещено запускать двигатели вращения и станка.
Важно крепко и жестко закрепить обе бабки, установив их параллельно направляющим. Оси бабок должны совпадать! Станок быстро выйдет из строя, если не сбалансировать фрезы
Заключительный этап монтажа станка — установка фрез. Фигурная закрепляется на вал и крепится к конической части болтом. В ее корпус вкручивается универсальная и накрепко затягивается.
Оцилиндровочный станок с подвижной кареткой в действии:
Цена деревянного коттеджа и от чего она зависит?
Стоимость строительства будет зависеть от таких факторов:
- качество и диаметр материала;
- наличие или отсутствие подъездных путей к участку;
- состояние грунта;
- количество этажей;
- сложность конструкции.
Перед строительством составляют предварительную смету. В этом документе должны содержаться все параметры. Например, здесь описывают количество и стоимость материала, отделки, расходников, а также указывают все услуги рабочих, вплоть до указания стоимости работы одного часа.
Сколько стоят услуги рабочих?
Цена на строительство будут отличаться. Например, если заказывать возведение дома у подрядчика с размерами 6х7 метров с верандой, то строительство обойдется в 887200 рублей, при условии площади 92 квадрата.
Самый важный первый венец
Технология сборки дома из профилированного бруса предусматривает уделение особого внимания первому венцу. Он представляет собой одно из уязвимых мест. Этот узел будет образовывать контур дома. Он находится ближе к поверхности земли и контактирует с фундаментом, который тянет в воду из грунта.
Первый венец экранируется, эти работы предусматривают его отделение от фундамента слоем гидроизоляции. В качестве нее обычно выступает рубероид, укладываемый на слой битумной мастики. Сверху располагается подкладочный 100-мм брус, именно такова его толщина. Что касается ширины, то она не должна быть меньше соответствующего значения профилированного бруса. Последний станет промежуточным звеном между фундаментом и стеновым материалом.
Подкладочный брус должен изготавливаться из лиственницы, которая характеризуется высокой устойчивостью к гниению. Материал в этом случае необходимо обрабатывать антисептиком. Когда комплект для сборки дома из профилированного бруса поставлен на территорию застройки, вы можете приступать к работам. После возведения фундамента и укладки первого венца вы можете начинать монтаж нижнего венца, который представляет собой брус с одной профилированный стороной. Горизонтальную плоскость необходимо покрыть антисептиком, а после высыхания смеси сверху укладывается слой джутового уплотнителя. Его толщина должна составить 5 мм.
Балки перекрытия необходимо врезать в первый венец. Но лучше уложить их таким образом, чтобы они опирались на ростверк фундамента. Если произойдет загнивание нижнего венца, проблем с его заменой будет меньше. Первые два венца лучше изготовить из лиственницы.
Утепление дома из оцилиндрованного бревна
Теплоизоляцию можно разделить на три этапа:
1 – межвенцовое утепление
Как уложить межвенцовый утеплитель для бревнаУкладка рулонного теплоизоляционного материала между венцами бревенчатой стены. Полотно утеплителя укладывается в один слой, для надежности крепится степлером. Ширина полотна на 10-20 меньше ширины продольного паза. Величина перехлеста – 50-70 мм. За метр до конца бревна (угол или проем) утеплитель укладывается в два слоя. Это обусловлено тем, что в проеме бревно высыхает более интенсивно. В чаши утеплитель также укладывается в два слоя;
2 – первая конопатка
Выполняется через год после строительства дома. За это время происходит наиболее интенсивная усадка;
3 – последующие конопатки
Выполняются по мере необходимости в процессе эксплуатации строения.
Выполняя конопатку, следует помнить:
- конопатятся только наружные стены;
- обязательно конопатятся чаши;
- большое количество утеплителя может привести к тому, что венец поднимется, что вызовет необходимость поднимать венцы других стен.
Укладка венцов дома из оцилиндрованного бревна
Венец – это один ряд (пояс) из бревен, уложенных по периметру строения. Собранные и скрепленные венцы образуют стены дома.
При строительстве дома из оцилиндрованного бревна используют разного вида венцы:
окладной венец – это первый ряд бревен, которые укладываются на фундамент (также называют – нижний, первый, закладной);
нижняя обвязка – второй (лаговый) венец, который позволяет сформировать черновой пол в доме из оцилиндрованного бревна, а также межэтажное перекрытие;
рядовые венцы – остальные ряды (стеновые);
оконные – представляют собой укороченные бревна (коротыши) из которых делают оконные проемы;
подоконные – бревна, уложенные от нижнего венца до оконного;
надоконные – бревна, уложенные сверху оконных венцов. Первый надоконный венец – это замыкающий венец.
верхняя обвязка – основа для устройства стропильной системы крыши.
Независимо от вида венца, каждое бревно перед укладкой нужно покрыть антисептиком. Это позволит защитить его со всех сторон, в т.ч. в месте стыка. Обработанное бревно будет защищено в первую очередь от биологической активности и предотвратит гниение.
1. Первый венец дома (окладной или нижний)
Для укладки первого ряда используются более плотные бревна, как правило, из лиственницы. Лиственные породы сложнее обрабатывать, поэтому они встречаются в продаже реже. Но, отлично подойдут осина и дуб. Прежде чем приступить к укладке, нужно сделать продольный срез на бревне. В отличие от пазов, которые есть на каждом бревне, срез нужен для того, чтобы бревно легло на фундамент максимальной площадью. Это позволит равномерно распределить нагрузку и сделать сруб более устойчивым.
Совет. Некоторые пользователи рекомендуют делать закладной венец из клееного бруса, как материала, наиболее устойчивого к деформациям или подкладную доску.
Бревна закладного венца обрабатываются антисептиков в 2-3 слоя.
После закладки первого венца проверяется диагональ укладки, расхождение не должно превышать 5 мм.
Брус и половинки бревен (стёсанные наполовину) для окладного венца и обработка древесиныУкладка бруса под окладной венец из оцилиндрованного бревнаПервый (окладной) венец из оцилиндрованного бревна
Примечание. Бревно закладного венца не крепится к фундаменту.
2. Второй венец (лаговый) – нижняя обвязка
Пол в доме из оцилиндрованного бревна формируется непосредственно в процессе укладки венцов. Лаги можно устанавливать и в первый венец, но врезка снижает их прочность. Поэтому лаги, по новым технологиям, устанавливаются во второй венец на опорные балки.
Нижняя обвязка дома из оцилиндрованного бревнаУкладка второго венца дома из оцилиндрованного бревна (устройство нижней обвязки)
Как врезать балки (лаги) пола в доме из бревна:
- фиксируется балка штырем из арматуры, который заводится в предварительно высверленное отверстие или с помощью металлической опоры для балок (держатель для лаг);
- балка пропитывается антисептиком и антипиренами;
- намечаются места для установки балок;
- внутри бревна вырезают паз (используя бензопилу). Глубина паза выбирается таким образом, чтобы опорная балка прочно вошла в бревно;
- устанавливается в подготовленное место;
- после возведения рядовых стен на балку будут уложены лаги с шагом в 600-700 мм.
Технология врезки балок пола в бревно
Как вырезать бензопилой паз в бревне под балкуНеглубокая вырезка лаг пола в бревноГлубокая вырезка балок пола в бревно
Способ установки лаг пола на опорную балку
Лаги для пола опираются на брус, прикрепленную к фундаменту
Монтаж балок пола в бревенчатом домеУзел крепления балок пола в доме из бревнаУстройство пола по лагам в доме из бревнаПодшивка лаг пола ДСП для последующего утепления

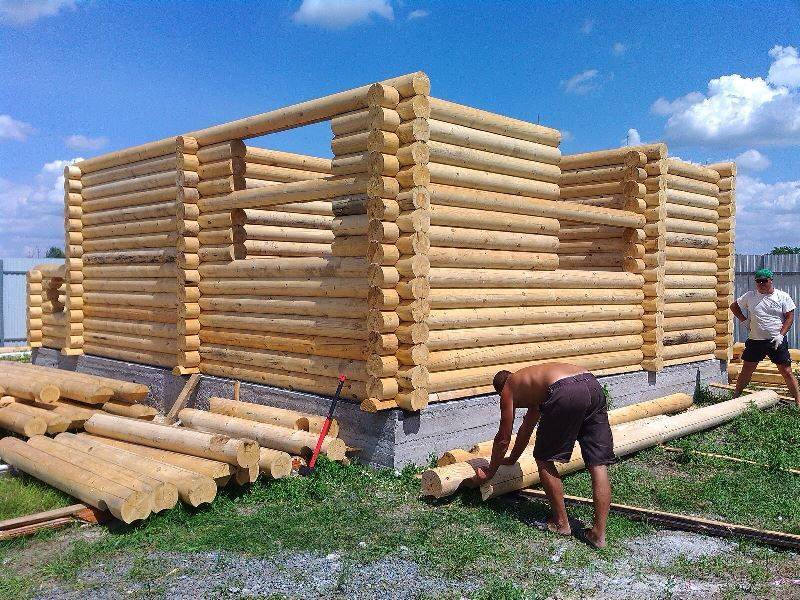

3. Рядовые венцы
Рядовые венцы укладывают аналогично первому, с обязательной проверкой горизонтали, вертикали и диагоналей. Между венцами помещается рулонный утеплитель, как правило, джутовое полотно.
Примечание. Проверку вертикали выполняют с внутренней стороны стены.
На рисунке показано, как уложить оцилиндрованное бревно правильно.
Укладка рядовых венцов дома из оцилиндрованного бревнаСтроительство стен дома из оцилиндрованного бревнаУстройство внутренних стен дома из бревнаМонтаж укороченных бревен (коротышей)
Достоинства и недостатки сруба в чашу
Главные достоинства сруба:
- Высокая прочность узлов соединения конструкции, что обеспечивает её устойчивость.
- Повышенная теплоизоляция помещения, которая создаётся за счёт низкой теплопроводности дерева и защиты от продувания углов конструкции.
- Экологическая чистота материала.
- Возможность возведения здания в несколько этажей.
- Декоративный внешний вид.
Многоэтажный сруб Источник pokter.ru К недостаткам сруба в чашу относятся:
- Сложность изготовления элементов конструкции и сборки постройки без наличия опыта. Если сруб сделает человек без навыка, то такое строение может иметь щели, начать гнить, а также пойти трещинами или развалиться.
- Из-за выступающих углов для конструкции сложно провести наружную отделку.
- Древесину для сруба требуется обрабатывать средствами от насекомых, а также антисептиками (предотвращают образование грибка) и антипиренами (понижают горючесть материала).
- Выпирающие части бревна уменьшают полезную длину венца, что увеличивает затраты на древесину. Из-за этой особенности данный вид сруба не нуждается в дополнительной изоляции углов. Поэтому разница в цене при сборке сруба в чашу или в лапу будет незаметна.
Готовое строение имеет меньшую полезную площадь из-за толщины стен и выпирающих углов. Это стоит учесть при расчёте размеров фундамента и длинны брёвен.
Почему сложно обрабатывать внешнюю часть Источник royalwoods.ru
Подготовка обычных бревен к укладке
Перед тем, как срубить сруб своими руками, необходимо сделать две ответственные операции: образовать паз по всей длине и угловое соединение без дополнительных крепежных элементов
От качества их выполнения зависит не только прочностные характеристики, а и самое важное свойство конструкции – способность сохранять тепло внутри долгое время
Геометрия продольной выемки дугового профиля во многом предопределяет именно теплопроводную характеристику помещения. Ширина межвенцового паза имеет двоякое значение. С одной стороны, необоснованное увеличение параметра уменьшает полезную высоту бревна, с другой – дополнительное уширение паза положительным образом сказывается на сохранении внутренней температуры.
При таком положении дел логичным разрешением противоречия является следующее: более широкую канавку использовать при строительстве сооружения в северных регионах.
Профиль межвенцового паза бывает в нескольких интерпретациях:
- лунный;
- паз-шип;
- лунный с дополнительным поднутрением.
Технологичным считается простой русский лунный профиль: геометрия выемки с точностью повторяет гребень ответного бревна. Данный вид рубки сруба подробно описывается в многочисленных видео в силу его широкой популярности.

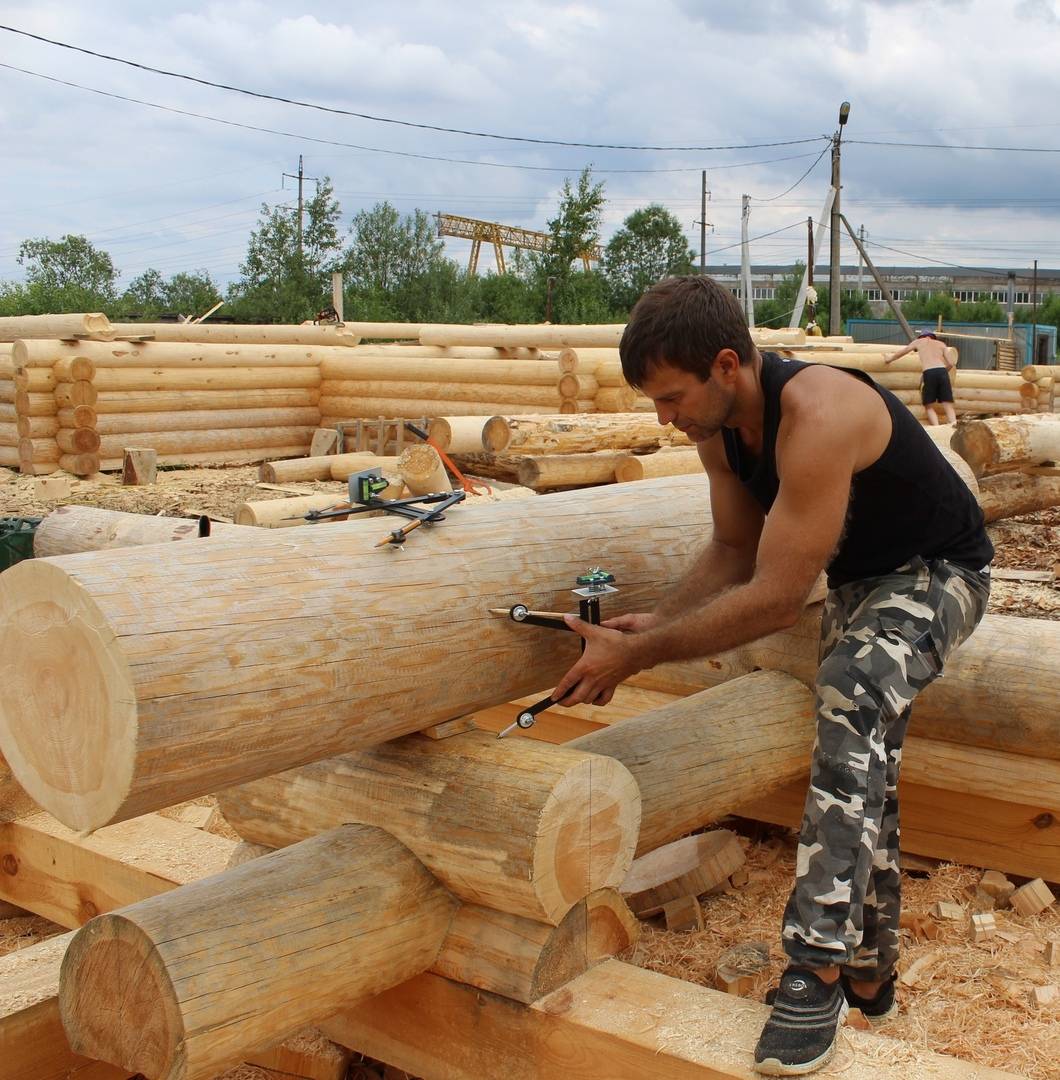

Для выполнения паза необходимо меть в наличии:
- черту (инструмент, сходный по функциональным возможностям с циркулем);
- карандаш;
- топор;
- тесло;
- стамеска;
- молоток.
Бензопила средней мощности с хорошей цепью интенсифицирует начальный этап процесса выдалбливания канавы. Паз необходимо делать в нижней части бревна для исключения образования дополнительных очагов сбора влаги.
Технологический процесс формообразования продольной выемки включает следующие операции:
- положить поверх существующего слоя бревно будущего венца, отцентровать и зафиксировать его;
- наметить на верхней заготовке горизонтальную линию длиной, равной ширине паза (не менее 12 см.);
- настроить черту и провести на торце верхнего бревна ответную дуговую линию поверхности нижнего;
- прочертить линию паза по всей длине;
- носиком шины бензопилы сделать продольные запилы на 1,5-2 см меньше расчетной глубины выемки;
- сделать продольный запил прежней глубины;
- вырубать одну половину паза, затем другую.
Следует отметить, что в поисках решения, как быстрее и легче срубить сруб своими руками, экспериментировать с формой продольной канавки не рекомендуется.
Технология шлифовки сруба
Перед шлифованием сруба необходимо его подготовить. Нужно осмотреть стены, убрать крупные отслаивающиеся кусочки древесины, проверить конопатку сруба и определить, есть ли зазоры и щели. При обнаружении щели заделать герметиком.
Для полноценной организации работы стену потенциально делят на участки. Это позволит вовремя обработать отшлифованный участок лакокрасочными покрытиями: в течение 1-3 дней после окончания шлифовки.
Подготовка к шлифованию Источник yandex.net
После подготовительных работ можно приступать непосредственно к шлифовке. Расскажем, как правильно шлифовать сруб, чтобы получить максимальный результат. Процесс шлифовки проводится в 4 этапа, если пропустить хоть один из них, нужного результата не будет.
1 этап – черновая шлифовка.
Первичное шлифование сруба крупнозернистыми насадками. В основном проводится болгаркой. В процессе работ дерево покрывается «ворсом», убирается синева, поражённые плесенью и грибком участки, если таковые имеются.
Черновая шлифовка болгаркой Источник мастер-сруб.рф
2 этап – промежуточная обработка.
Появившийся в процессе черновой шлифовки «ворс» удаляется лепестковыми дисками с мелкозернистыми насадками. Сруб приобретает симпатичный вид, требуемая гладкость бревна практически достигнута.
Промежуточная обработка машинкой Источник sdelais.ru
Этап 9. Крыша
Возведение кровли на самцах с наслонными стропиламиСтропильная система
Как только дерево даст усадку, можете начинать строительство крыши. Если сделать это раньше, то крышу попросту поведет.
Шаг 1. Уложите на обвязку стен деревянные балки (об этом мы уже говорили).
Шаг 2. Зафиксируйте балки и прикрепите к ним стропильные ноги с шагом в 1 м. В коньковой части спилите стропила под соответствующим углом для соединения.
Шаг 3. Прибейте к стропильным ногам сплошной дощатый настил (если планируется использование рулонного кровельного материала) или сделайте обрешетку (если будете использовать шифер, черепицу и проч.).
Шаг 4. Установите кровельное покрытие согласно инструкции к конкретному материалу.
Шаг 5. Укройте конек оцинкованной листовой сталью для защиты от агрессивного воздействия окружающей среды.
Шаг 6. Фронтоны крыши зашейте сайдингом или вагонкой.
Как зашить фронтон
После этого приступайте к дальнейшим запланированным работам – заливке бетонной стяжки или строительству деревянного пола (во втором случае лаги врезаются в бревна второго венца и фиксируются), установите утеплитель, выполните внутреннюю отделку и обустройство парилки согласно вашему проекту.
Пример сруба с кровлей из дранкиПример сруба с кровлей из дранкиПодшивка карнизаПодшивка свесов крыши
Способы перевязки
Способов перевязки бревен известно два. При этом функционального различия в них нет, выбор зависит исключительно от эстетических предпочтений заказчика.
С остатком
В данном случае свободные концы бревен выступают за пределы угла. Такой вариант предпочтителен для домов из круглых бревен. В местах соединения брусьев формируются выемки соответствующего размера, в которые укладывается следующий брусок и закрепляется при помощи обычных гвоздей или деревянных нагелей.
Чтобы строение выглядело привлекательным, брусья должны быть одинаковой длины и диаметра.
Без остатка
Такой способ перевязки бревен считается более экономичным – на углах не остается свободного дерева. Принцип крепления аналогичен предыдущему варианту, и подходит как для круглых, так и для обтесанных брусков.
Преимущества и недостатки сруба
Русские бани традиционно возводились из сруба
Парная и моечная в бане подвергается очень высоким нагрузкам. В помещениях поддерживается высокий уровень влажности, во время пользования сильно возрастает температура воздуха. После завершения банных процедур постройка сильно охлаждается, температура здесь мало отличается от уличной.
Преимущества сруба:
- Влажностные и температурные перепады выдерживают далеко не все материалы. Бревна – обработанный или только очищенный от коры ствол дерева, справляются с этой задачей. Это и есть главное достоинство сруба.
- Древесина обладает уникальным свойством: выводит избыток влаги из помещения наружу, а при высокой сухости воздуха внутри, наоборот, выделяет в комнату влагу. Поэтому в бревенчатом доме никогда не бывает затхлого воздуха, излишней сырости или жары.
- Бревно обладает минимальной теплопроводностью. Несмотря на очень большую разницу между температурой в парилке и на улице утеплять сруб нет нужды. Дерево удерживает тепло.
- Бревна массивны и сохраняют волокнистую структуру ствола. Такое здание очень прочное и стоит веками.
- Материал очень привлекателен, баня из сруба не нуждается в дополнительной отделке внутри и снаружи.
Постройки из древесины пожароопасны
Минусы проекта:
- Строительство представляет собой сборку бревен. Их укладывают друг на друга, не используя крепеж. Такой способ требует знаний и опыта, не подойдет начинающим с нуля.
- Сруб в течение года дает усадку на 7 см и больше. Поэтому пользоваться постройкой сразу нельзя. Только через год можно ставить окна и двери, а затем вводить баню в эксплуатацию.
- Бревно далеко не бюджетный материал. Стоимость проекта высокая.
