Стружкоотсос своими руками
Стружкоотсос из пылесоса можно назвать самым недорогим вариантом из всех существующих решений. Конечно, сам по себе бытовой пылесос в вашей мастерской никакой пользы не принесет. Главная причина бесполезности заключается в небольшом объеме мешка. Именно поэтому между пылесосом и станком нужно установить дополнительную вытяжную систему, которая состоит из циклона и объемного резервуара для сбора опилок.
В домашних условиях стружкоотсос имеет два главных модуля:
- циклон
- емкость для стружки.
При помощи пылесоса в камере циклона формируется разрежение. Вследствие разницы давлений внутри и снаружи агрегата опилки вместе с воздухом и пылью попадают во внутреннюю полость циклона. Там действуют силы инерции и тяжести, вследствие чего механические взвеси отделяются от воздушного потока и оседают в нижней емкости.

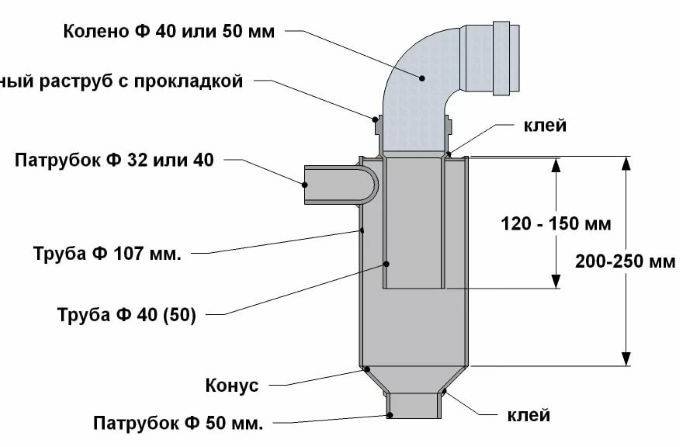

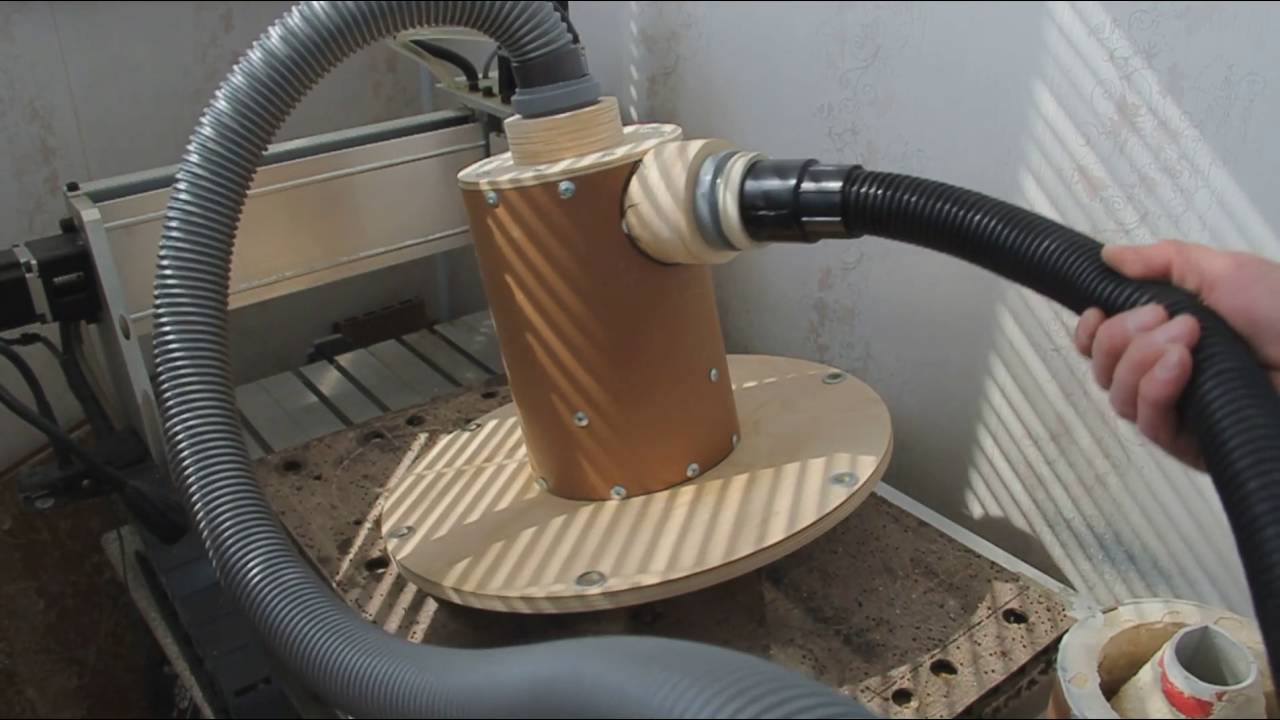

Циклон может быть создан в виде крышки, монтируемой сверху накопительной емкости. Также эти модули можно совместить в один. Для начала нужно купить резервуар подходящего объема. К примеру, отлично подойдет бочка из пластика объемом 65 л.
Дополнительные материалы:
- винты, шайбы и гайки нужны, чтобы закрепить входной патрубок
- кусок канализационной трубы с манжетами
- переходная муфта, опять же с канализационной трубы, на всасывающий патрубок агрегата
- пистолет с монтажным клеем.

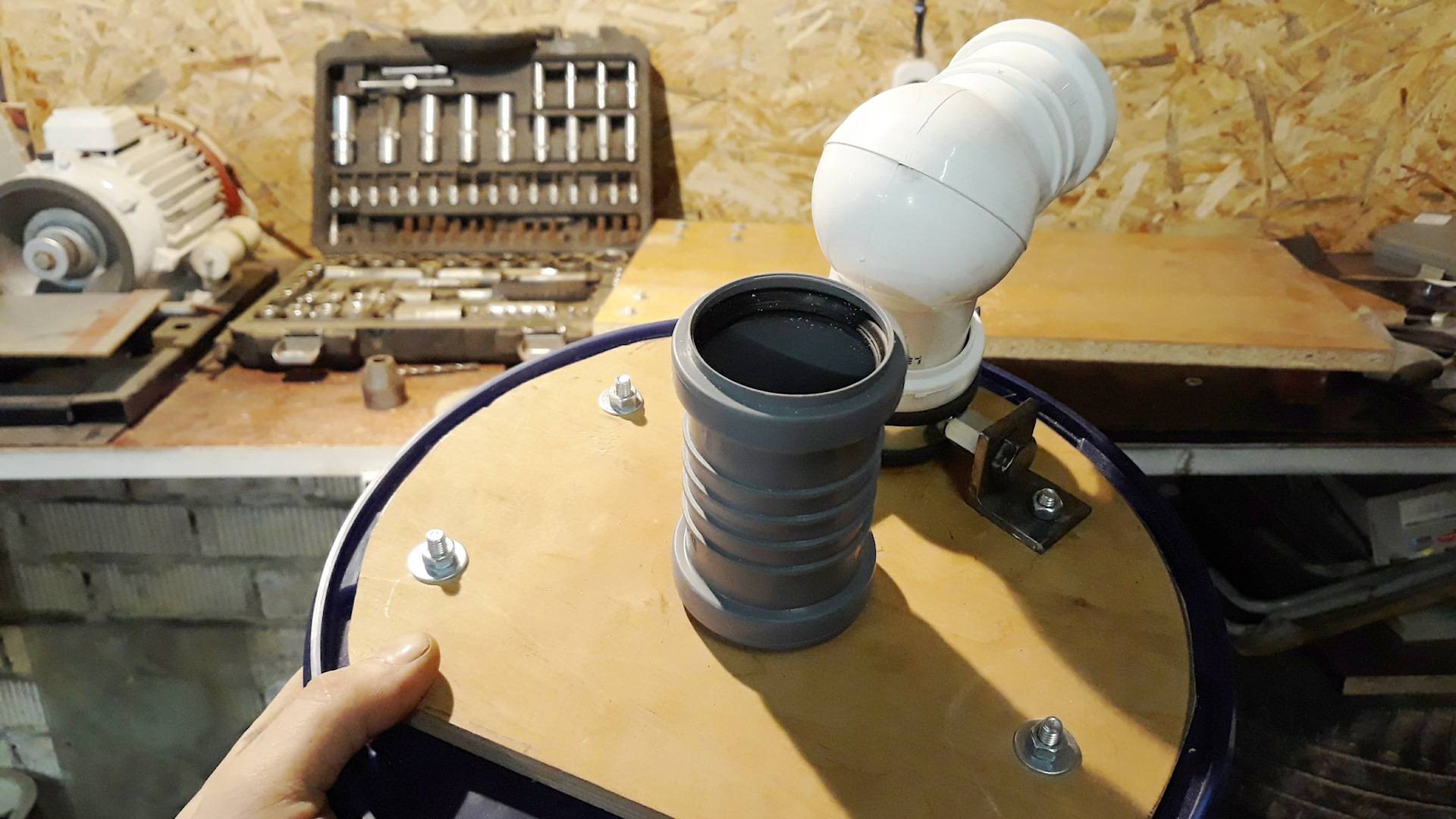

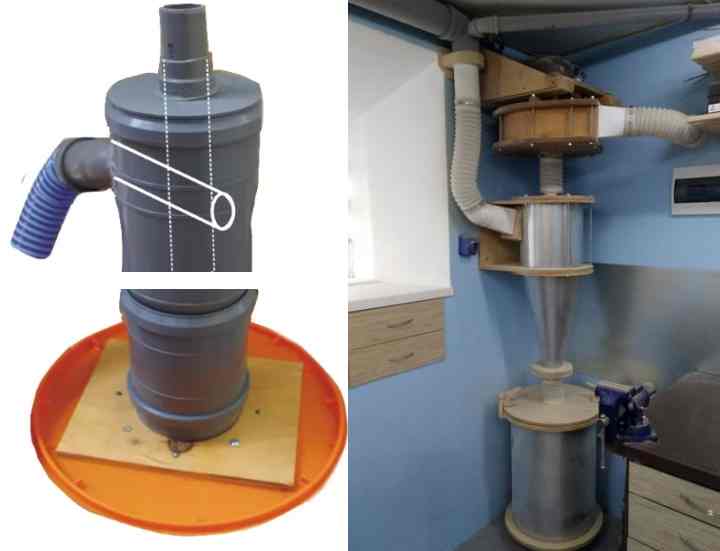

Когда все куплено и подготовлено, можно приступать к работе. Прежде всего в боковой части бочки нужно сделать отверстие для входного патрубка, который стоит разместить по касательной к корпусу. Его стоит установить в верхней части пластиковой бочки, чтобы получить наивысшую степень очистки. Зазоры между трубой и стенками бочки обязательно залейте монтажным герметиком.
После этого нужно сделать отверстие в крышке, вставить туда переходную муфту и тщательно загерметизировать все щели вокруг патрубка. Пылесос подсоединяют к верхнему отверстию, а патрубок, который будут отводить стружку от станка, вставляется в боковую трубу.
Тем не менее, небольшой процент древесной пыли циклон удержать все-таки не сможет. И чтобы добиться максимальной степени очистки, стоит оборудовать агрегат фильтром тонкой очистки. Как вариант, подойдет тканевый фильтр, которые крепится на каркас к верхней крышке циклона и обтягивается плотным материалом (к примеру, брезентом). Задача циклона заключается в отведении опилок и пыль из рабочей зоны.
Шланги, которые подключаются к стружкоотсосу, лучше купить именно от пылесоса. По стене проложите пластиковый трубопровод с гладкими внутренними стенками, который станет соединительным элементом между станком с всасывающим патрубком циклона.
Опасным может быть статическое электричество, образуемое в процессе движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, возгорание древесной пыли.
Чтобы создать конструкцию, которая будет полностью соответствовать правилам противопожарной безопасности, то в качестве опилкопровода нужно использовать гофру со встроенным металлическим проводником. Если вы подключите подобную систему к заземляющему контуру, то сможете избежать проблем во время эксплуатации.
Вытяжными элементами могут служить изделия из пластика, фанеры и прочих подходящих материалов.
Системы на базе бытового пылесоса отличаются невысокой производительностью. Такие приспособления могут обслуживать только один станок. Получается, что если у вас несколько станков, то вам нужно будет присоединять всасывающий патрубок к ним по очереди.

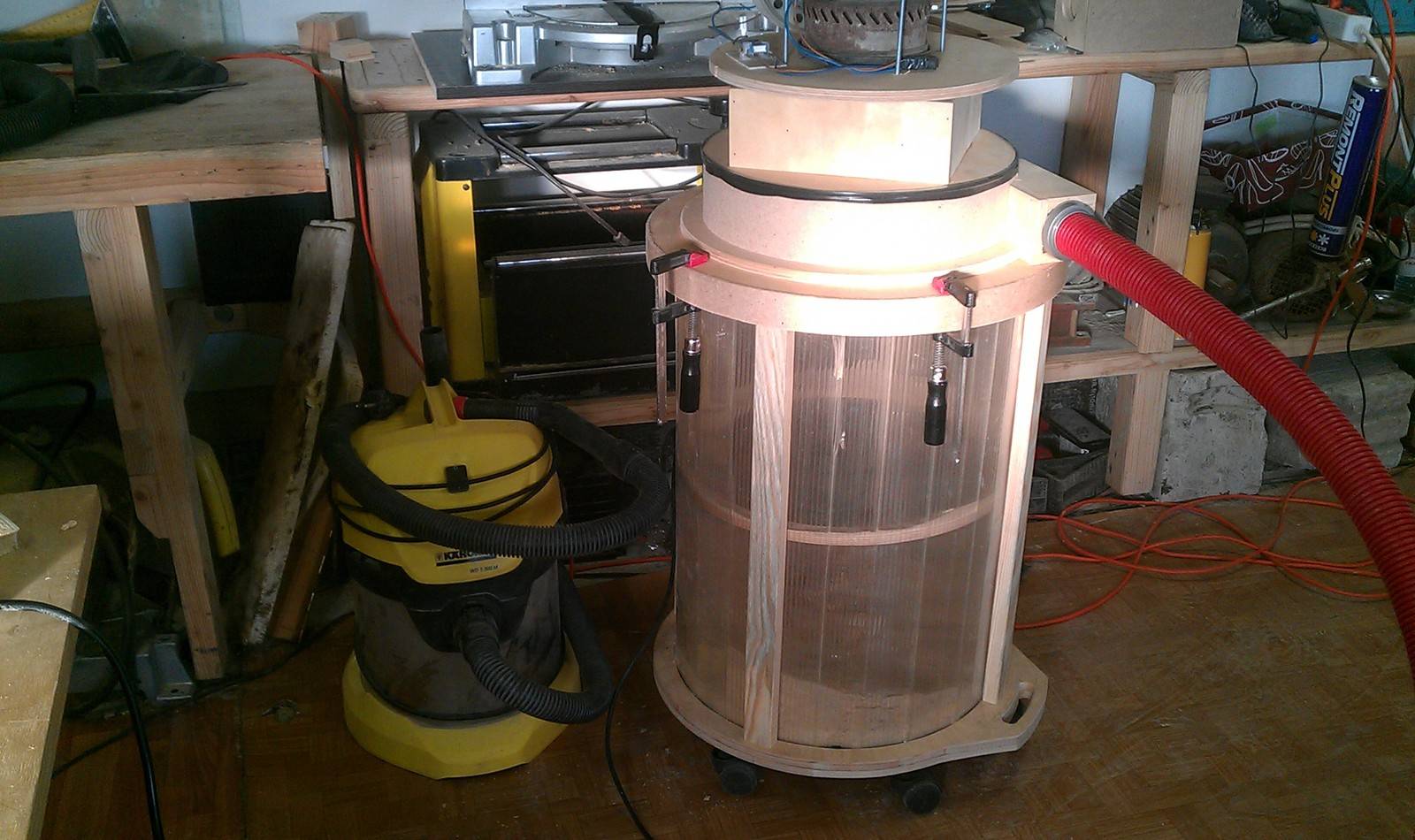

Всю конструкцию можно установить на единой колесной базе, что существенно повысит уровень мобильности стружкоотсоса.
Особенности аппарата
Использование пылесоса
Используя строительный пылесос, рекомендуется придерживаться определённых правил:
подпускать к модели только обученных людей;
запрещено всасывать горящие предметы;
не допускаются огнеопасные вещества;
перед включением проверяется кабель питания;
после работы важно прочищать пылевой контейнер;
важно быть уверенными в стабильности напряжения;
перед чем пылесосить, проверяется целостность шланга;
если модель отключается, необходимо выдернуть сетевой шланг.
Выше описано, как сделать пылесос типа «циклон». Он с легкостью сможет засасывать цемент и прочий строительный мусор. Самоделки набирают популярность, и в домашних условиях легко сделать достойный агрегат.
Сложности, с которыми можно столкнуться во время работы
Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.
В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.
Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую.
Изготовление «Циклона» из ведер: пошаговая инструкция
Подготовив материалы и инструменты, далее надо приступать непосредственно к созданию изделия. Чтобы сделать самодельный «Циклон» из ведер, нужно выполнить следующие этапы:
- Изготовить цилиндрическую часть. Для этого надо срезать ножницами по металлу верхнюю часть пятилитрового ведра. В результате должна получиться емкость в виде небольшого конуса.
- Перевернуть полученную деталь и поставить на фанеру.
- Обвести маркером емкость.
- Отметить циркулем дополнительную окружность, радиус которой должен быть на 3 см больше предыдущей.
- Прорезать внутри кольца 50-милиметровой коронкой два отверстия.
- Нанести контур фигурного элемента (вставки) и вырезать его лобзиком. Результат работ — две детали будущего фильтра, изготовленные из фанеры. Роль вставки — формировать направление потока воздуха внутри устройства.
- Приложить кольцо к обратной стороне крышки 10-литрового ведра и выполнить маркером обвод.
- Вырезать середину по намеченным линиям.
- Просверлить отверстия вверху малого ведра.
- Надеть фанерное кольцо на емкость. Чтобы его закрепить, нужно закрутить шуруповертом винты через дырки ведра.
- Наложить на фиксирующий пояс круг крышки от тары объемом 10 л бортиком вверх и закрепить его.
- Сделать сбоку и сверху в корпусе циклона два отверстия диаметрами 50 мм.
- Вырезать из листовой фанеры квадрат, в котором необходимо выполнить аналогичный проем.
- Положить рамку на крышку корпуса фильтра, совмещая при этом отверстия. Крепится указанная деталь винтами.
- Установить фигурную вставку немного ниже кольца. С наружной стороны емкости надо закрутить винты, которые должны войти в тело элемента.
- Вставить в рамку пластиковую трубу. Главное, чтобы нижним кольцом она не доходила до фигурной вставки на 50 мм.
- Расширить боковое отверстие, сделанное в корпусе циклона, чтобы в результате получилась форма капли.
- Вклеить в полученный проем колено из ПВХ. На этом этапе пригодится термопистолет.
- Надеть корпус «Циклона» на большое ведро, которое является бункером для мусора.
- Вставить в верхний вывод шланг от пылесоса, а в боковой — гофрированную трубу для сбора пыли, опилок и т. п.
- Обработать все стыки силиконовым герметиком.
Самодельный «Циклон» необходимо регулярно чистить. В этом деле пригодится зубная щетка.
На чем основан принцип действия циклонных сепараторов
Прежде всего, предлагаю разобраться, зачем на самом деле нужен сепаратор — стружкоотделитель и в чём может заключаться сложность удаления стружки и мелких опилок, образующихся в процессе деревообработки. На самом деле речь здесь идёт о довольно специфическом сочетании различных факторов, которые требует решения нестандартных задач:
- Специальный циклонный сепаратор рассчитан специально на удаление продуктов, обладающих небольшим весом. В отличие от полимерных или металлических отходов производства, которые отличаются серьёзным весом, деревянная стружка, пыль и опилки крайне легки, вследствие чего они медленно оседают под действием гравитации и силы тяжести. Кроме того, из-за отсутствия статического электричества такие частицы плохо связываются между собой, за счёт чего существенно затрудняется уборка, например, с помощью обычного веника.
- Использование специализированных сепараторов со стружкоотелителем рассчитано на уборку стружки практически любого размера. Даже в небольшой мастерской присутствует около десятка разновидностей деревообрабатывающего оборудования — всевозможные шлифовальные, фрезеровальные станки, строгальные и рейсмусовые станки, в процессе работы с которыми образуется множество пыли, пудры, опилок и стружки различного размера.
- Использование пылесоса с сепаратором-стружкоотделителем позволит существенно повысить качество обработки. Микроскопическая пыль и мелкие опилки имеют свойство образовывать наросты на кромках и поверхности обрабатываемой детали, что негативно сказывается на качестве обработки и повышает риск случайного загрязнения основных узлов оборудования, которое в любой момент может выйти из строя.
- И, наконец, применение пылесоса с сепаратором-стружкоотделителем, сделанным своими руками позволит не беспокоиться о возможной опасности, которую представляют побочные продукты деревообработки. Даже при обычном распиле деревянных заготовок множество микроскопической пыли оседает на инструментах и наносит колоссальный вред органам дыхания.
К тому же деревянная стружка воспламеняется за считанные секунды, являясь крайне пожароопасным материалом.
Дело в том, что мельчайшая взвесь мелкодисперсных частиц, скапливающихся в воздухе мастерской в течение напряжённого рабочего дня, по своим взрывчатым свойствам аналогична разрушительным газовоздушным смесям, и при нарушении техники безопасности способна разнести не только помещение, но и здание, в котором оно находится.
В чём преимущества подобной конструкции? Прежде всего в том, что все опилки будут скапливаться не в мешке пылесоса, а в специальном баке-отстойнике, благодаря чему:
- Домашний пылесос прослужит верой и правдой на протяжении долгих лет. Как сделать строительный пылесос своими руками из 2 садовых оцинкованных ведер, подробно можно прочитать здесь

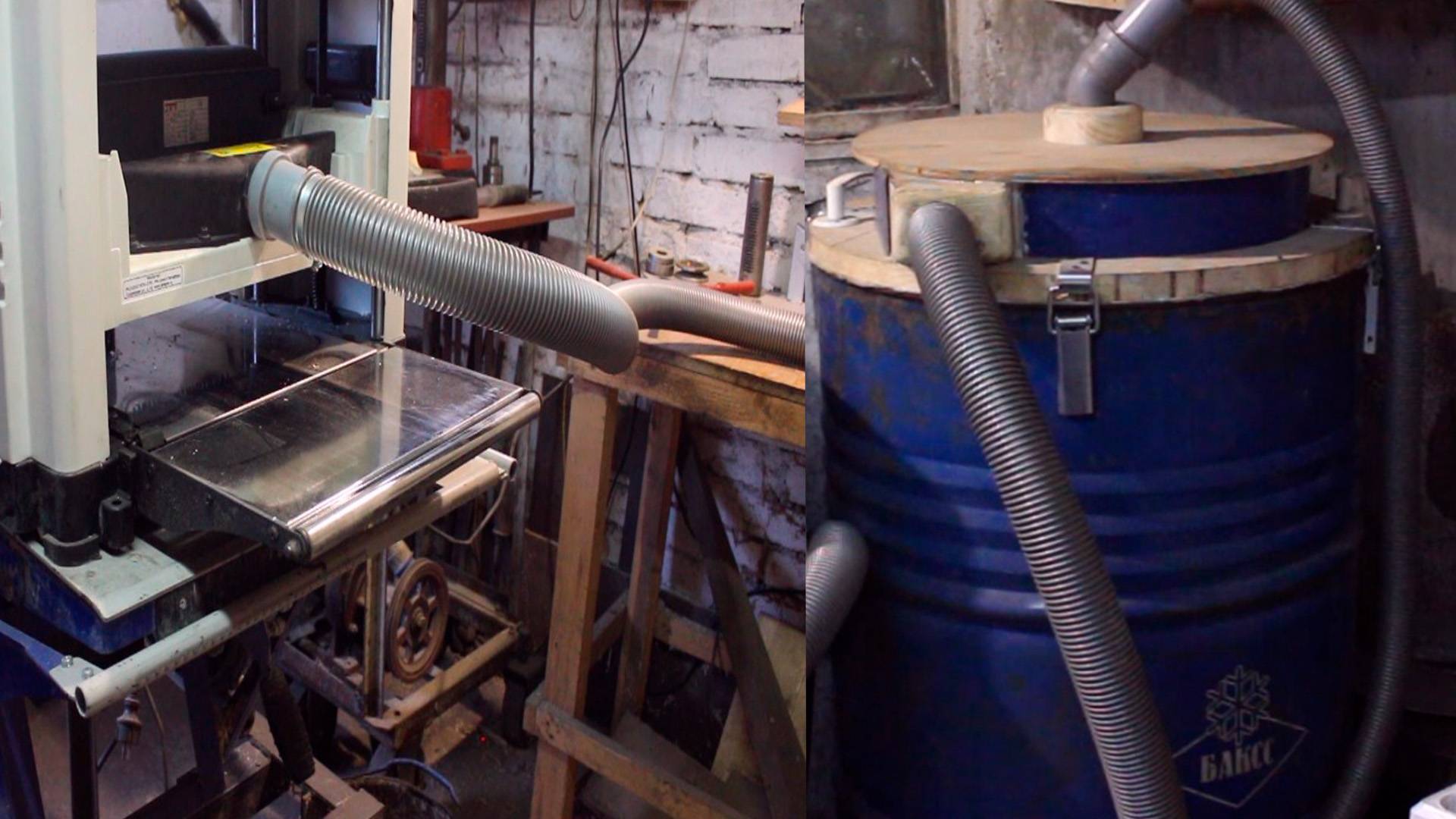

- В качестве отстойника мы будем использовать 200-литровую бочку от ГСМ, что делает нашу конструкцию максимально производительной и эффективной.
Чтобы сконструированный нами стружкоотсос работал долго и на отлично справлялся с функциями, необходимо по возможности соблюсти все этапы его сборки.
Изготовление стружкоотсоса
Желание создавать своими руками изделия из дерева для дачи или загородного дома потребует приобретения или изготовления соответствующего оборудования. Для столярной мастерской обязательно потребуется агрегат способный быстро удалять накапливающуюся стружку. Для домашней мастерской, в которой планируется обработка небольшого количества деревянных деталей можно изготовить пылесос своими руками.
Самой простой конструкцией такого агрегата считается стружкоотсос из пылесоса. Он достаточно прост в изготовлении и требует наименьшее количество деталей, которые необходимо изготовить самостоятельно. Вместо пылесоса можно изготовить устройство для всасывания стружки из вентилятора. К двигателю будет крепиться улитка. От её формы во многом зависит скорость создаваемого потока, а значит качество сбора стружки.
Подготовительные работы
Перед началом работ следует провести так называемые подготовительные работы. Они включают:
- Выбор конструкции.
- Подбор необходимых материалов и элементов крепления.
- Следует нарисовать чертёж и составить технологическую карту.
- Подготовить требуемый инструмент и расходные материалы.
Чем качественнее будет проделана предварительная работа, тем легче будет проходить сборка стружкоотсоса. Это сократит время на работу своими руками.
Инструменты
Для изготовления всех элементов стружкоотсоса понадобиться следующие инструменты:
- пила, ножовка или электрический лобзик для вырезания отдельных элементов корпуса;
- дрель (ручная или электрическая) с набором свёрл;
- набор отвёрток (форма головок и длина зависит от применяемых метизов и электрических контактов);
- нож строительный;
- инструмент для измерения и разметки.
Обычно в домашней мастерской свои инструменты хорошо хранятся. Главной задачей будет их подготовка. Пользоваться следует только хорошо заточенным инструментом.
Материалы и крепёж
Наличие необходимого материала и крепежа зависит от выбранной конструкции. Для простого стружкоотсоса потребуется:
- Материалом для корпуса может послужить фанера. Она легко обрабатывается. Из неё можно легко изготовить бак требуемого объёма.
- Для крепления фанерных заготовок потребуются деревянные бруски.
- Готовые шланги. Они будут использоваться в качестве воздуховодов.
- Двигатель. Целесообразно использовать готовые изделия от старых пылесосов или другой бытовой техники. На вал будет крепиться крыльчатка.
- Для изготовления крыльчатки необходим поликарбонат.
- Соединение всех элементов конструкции следует производить с помощью саморезов или болтовых соединений.
Для получения надёжного работоспособного стружкоотсоса следует выбирать качественные материалы и проверенные изделия.
Изготовление циклонного фильтра
Решить задачу, связанную с созданием такого агрегата можно двумя способами. Пойти по пути наименьшего сопротивления и приобрести готовое изделие. Современная промышленность выпускает большое многообразие таких стужкоотсосов, отличающихся объёмом, конструктивным исполнением и производительностью.
Для ручного изготовления требуются навыки владение ручным и электрическим слесарными инструментами. Корпус циклонного фильтра можно изготовить из любой ёмкости, подходящей по размеру. Её можно изготовить руками из имеющегося своего материала. Это может быть пустая ёмкость или бочка с крышкой. Фильтр должен оснащаться герметичной крышкой. Она должна плотно прилегать к корпусу и при необходимости легко сниматься. Это позволит быстро производить очистку и удаления накопившейся стружки.
Создание фиксирующего кольца и фигурной вставки
Перед сборкой корпуса необходимо подготовить фиксирующие кольца. Они будут элементами крепления боковых стенок. Кольца изготавливаются из того же материала, что и стенки фанеры или поликарбоната. Диаметр колец зависит от объёма накопительного бака.
Форма фигурной ставки зависит от конфигурации своего бака. Для простоты изготовления выбирают форму прямоугольного параллелепипеда. В этом случае фигурные вставки будут иметь форму прямоугольника или квадрата. Эти вставки изготавливаются вручную и фиксируются с помощью саморезов. Для устранения возможных утечек поступающего воздуха и создания полной герметичности стружкоотсоса шов заливают герметиком.
Изготовление циклона с использованием пластиковых ведер
При сборке циклонного фильтра из ведра в качестве основы используются 2 пластиковых емкости из-под краски объемом по 10 литров.
Материал с инструментом
Помимо двух емкостей потребуются: сантехническая труба и отвод диаметром 32 мм, воздушный фильтр для автомобиля, фанера, кровельный лист железа, крепеж, гофрированная трубка, клей, силиконовый герметик. Из инструмента необходимы: нож, фломастер, лобзик, шуруповерт, циркуль, ножовка, шило, клеевой пистолет.
Сборка
Процесс сборки имеет следующий порядок.
- Снять крышки с ведер, разрезать пополам одну из емкостей.
- Сделать из фанеры узкую коробку и поместить внутрь сантехническую трубу таким образом, чтобы она держалась очень плотно. Пустое пространство между стенками и трубой заполнить силиконовым герметиком.
- Отступить 7-10 см от края ведра и из картона и листа бумаги изготовить шаблон, в точности повторяющий изгиб боковой поверхности емкости.
- Прислонить шаблон к коробке и отметить изгиб.
- Обрезать лобзиком по линии конструкцию вместе с трубкой.
- Прислонить коробку к стенке емкости и изнутри фломастером отметить отверстие для патрубка (необходимо следить, чтобы патрубок оказался внутри под наклоном). Вырезать отверстие и установить патрубок.
- Прислонить коробку с трубой к вырезу, шилом проколоть отверстия в емкости по периметру фанеры, вкрутить саморезы и закрепить конструкцию на ведре. Стыки емкости и коробки залить герметиком.
- От дна ведра отступить 70 мм, измерить диаметр окружности, перенести размеры на кровельное железо и вырезать круг, а затем разрезать его наполовину от середины и развести края на угол 300°. Получившуюся фигурную вставку следует поместить враспор в емкость. Она предназначена для создания вихревого потока из опилок, мельчайшей пыли и стружек, а также для переноса мусора в емкость для сбора (половина второго ведра).
- Срезать дно у ведра с трубкой и вставить его в накопитель.
- Вырезать в крышке ведра отверстие диаметром 32 мм, в которое завести трубу длиной 30 см, оставляя снаружи отрезок длиной 7 см. Трубу нужно приклеить, а щели заделать герметиком.
- Прикрепить к боковой трубке гофрированную с насадкой для уборки мусора.
- На отрезке трубы, выходящем из крышки, закрепить шланг пылесоса. С внутренней стороны крышки на трубку надеть универсальный автомобильный фильтр.
- Измерить диаметр фильтра снаружи, вырезать жестяную заглушку соответствующего размера с тремя языками. На них заклепками или винтами зафиксировать три жестяные полоски с отогнутыми верхними концами.
- Отогнутые концы полосок прикрепить к крышке изнутри. Заглушку установить в отверстие фильтра снизу и герметизировать. Все — циклонный фильтр собран.
https://youtube.com/watch?v=nOO_PKw3pEs
Особенности работы
Когда собранный таким образом циклонный фильтр забивается, его вытаскивают из мусороприемника и тщательно вычищают. Автомобильный фильтр рекомендуется обслуживать как можно чаще, иначе он полностью забьется, и эффективность уборки упадет.
Циклон из дорожного конуса
Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.
Что необходимо для работы?
Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:
- Дорожный конус;
- Трубы пластиковые (примерно 40 мм)
- Угол на 45 градусов;
- Фанера;
- Кусочки ЛДСП;
- Клеевой пистолет и стержни;
- Емкость с крышкой, можно из-под краски.
Приступим к изготовлению
Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.
Круг из фанеры с отверстиями для входа и выхода воздуха
Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.
Труба вставленная в одно из отверстий
Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.
Расположение угла для правильной циркуляции воздуха в циклоне
После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.
Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.
В итоге получается изделие как на рисунке 9.
Готовое изделие
Лучшие циклонные пылесосы по отзывам потребителей
Выбирая модели, оснащенные циклоном, следует обращать внимание не только на технические характеристики, но также ознакомиться с отзывами реальных покупателей, которые помогут выявить сильные или слабые стороны конкретной модели. В рейтинге лучших образцов представлены бытовые и промышленные устройства
Бытовые пылесосы с циклонным пылесборником
Лучшими моделями для домашнего использования, которые не имеют мешка для сбора пыли и оснащаются циклоном, считается продукция компании Dyson, которая является родоначальником данного типа устройств. Одной из лучших моделей может считаться новинка Dyson Cinetic Big Ball Animal Pro 2. Это пылесос, который обладает рядом уникальных особенностей:
технология Dyson Cinetic, которая обеспечивает улавливание самых мельчайших частиц, что важно для людей, страдающих от аллергии. При этом, после уборки не требуется дополнительная промывка или замена фильтрующих элементов; система Ball, которая обеспечивает устойчивость пылесоса и повышает его маневренность. Даже при случайном опрокидывании устройство возвращается к своему правильному положению; щетка Musclehead, которая представляет собой турбонасадку, имеющую щетину из углеродных волокон
Даже при случайном опрокидывании устройство возвращается к своему правильному положению; щетка Musclehead, которая представляет собой турбонасадку, имеющую щетину из углеродных волокон.
Технология Cinetic позволяет добиться постоянной устойчивости пылесоса при эксплуатации
Единственным недостатком модели может считаться её высокая стоимость, которая составляет 39 000 рублей. Но подобная ценовая политика является обычной для компании, которая позиционирует свой продукты как изделия высочайшего качества.

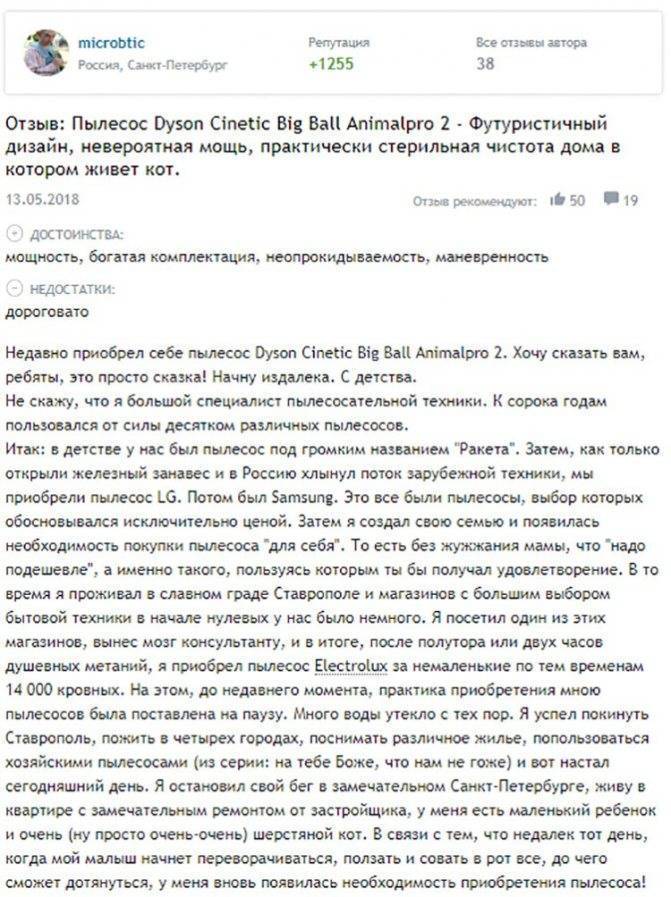

Отзыв на Dyson Cinetic Big Ball Animal Pro 2
Подробнее на Отзовик: https://otzovik.com/review_6463819.html
Dyson Cinetic Big Ball Animal Pro 2
Строительные пылесосы с циклонным фильтром
Одной из лучших моделей промышленного типа, по мнению профессионалов, является модель Ghibli Power WD 80.2 I. Это устройство, которое предназначено для уборки пыли класса М на больших площадях. Его особенностями можно считать наличие увеличенного по объему бака (80 л). Также внутри устройства имеется две турбины, которые совместно создают мощность в 22,5 кПа.
Ghibli Power WD 80.2 I – устройство с баком на 80 л из нержавеющей стали
Из преимуществ следует отметить наличие надёжного корпуса из нержавеющей стали, дренажное отверстие для слива грязи, длинный сетевой шнур (10 м), три сменные насадки, не самый высокий уровень шума для подобных моделей. Из недостатков пользователи выделяют ограниченность фактического объема жидкого мусора (56 л) и опционную возможность уборки сухого мусора. Стоимость аппарата составляет 34 000 рублей.
Циклонные фильтры продаются отдельно, что упрощает их замену при необходимости
Хватит ли места?
Прежде чем решить, какой тип стружкососа выбрать для вашей мастерской, прикиньте, сколько места можно выделить для его размещения. Простой одноступенчатой модели потребуется не более 0,5 м2 площади пола. Дополнительный бак-сепаратор займет еще около 0,25 м2. Большая двухступенчатая система с циклоном может иметь высоту более 2,5 м и уменьшить свободную площадь на 1,5 м2. Если планируете перемещать портативный стружкосос от станка к станку, прикиньте, хватит ли места для маневрирования в проходах, а также для парковки самого стружкососа и хранения шланга. Решив устроить централизованную систему пылеудаления, следует освободить место на стене или потолке для разводки труб ко всем станкам, чтобы под ногами не было препятствий (прочтите вставку «Как разместить воздуховоды»). Тщательно продумайте план размещения каждого из ваших станков. Для лучшей работы системы устанавливайте станки, требующие наибольшего воздушного потока (рейсмусовый, строгальный и шлифовальный), как можно ближе к стружкососу.
Наконец, обследуйте электросеть в мастерской, чтобы выяснить, выдержит ли она включение и одновременную работу деревообрабатывающего станка и стружкососа.
