Отопление дома тепловым насосом: Система земля – вода и воздух – вода, а также вода – вода

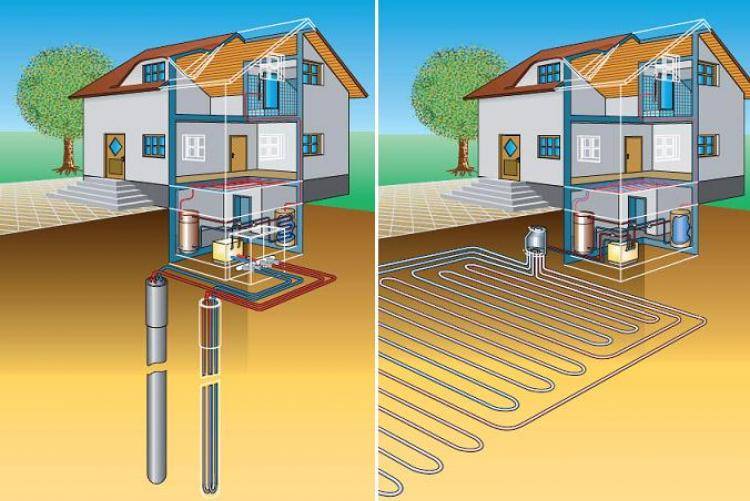

Варианты расположения теплообменников

Различается геотермальное отопление за счет тепла земли по расположению оборудования. Теплообменник может устанавливаться вертикально и горизонтально. При горизонтальном монтаже выкладка осуществляется в котлован или на дно водоема, укладка в форме змеевика. Вертикальный монтаж теплообменников – это установка оборудования в шахтах или скважинах.

Рассмотрим подробнее оба варианта:

1. Вертикальное размещение требует заглубления на 50-100 метров, где круглогодичная температура грунта не бывает ниже +10 С. Для установки теплообменника пробуриваются скважины, где формируется внешний контур системы. Глубина шурфа может достигать 200 м, параметры скважины будут зависеть от индивидуальных геологических показателей местности. Срок службы системы от 100 лет. Если вертикальное размещение предполагает отбор тепла у воды, то бурятся 2 водоносные скважины, из дебитовой забирается жидкость, которая после отработки в системе отопления сливается во вторую, приемную скважину.
2. При горизонтальном размещении коллектора будет много земляных работ, причем сначала требуется выяснить точку промерзания грунта. Трубопроводы выкладываются ниже точки промерзания, для чего выкапываются траншеи. Площадь обработки грунта для формирования системы велика, например, для дома в 250 м2 нужно задействовать примерно 600 м2 теплообменника, то есть 6 соток.

Применение геотермальных насосов в условиях российского климата

Теперь вы знаете, чем отличаются типы тепловых установок, и сможете правильно определить, какой именно необходим в вашем случае. Воздушный тип пригоден для регионов, где температура не опускается ниже нуля. Это отличный способ организовать отопление дачи тепловым насосом, если собственник проводит там досуг с семьей с весны по осень. На зиму систему консервируют. В Сибири, Северных регионах, и даже в Европейской части России об отоплении зимой воздушными агрегатами не стоит и помышлять.

Водяные также не подойдут людям, живущим в условиях вечной мерзлоты. Здесь вода в грунте есть, но она находится в виде льда, а значит, не может служить источником тепла. На юге Российской Федерации, где глубина промерзания грунта невелика, а подземные реки и озера залегают неглубоко, такие устройства вполне жизнеспособны и достаточно эффективны. А вот геотермальные – универсальный вариант, и поэтому является самым востребованным на всей территории РФ, несмотря на трудоемкость организации зонда или коллектора.

Что нужно знать?

Вы можете говорить о том, что раз тепловые насосы такие эффективные, то почему так слабо распространены. Все дело заключается в высокой стоимости оборудования и монтажа. Именно по этой простой причине многие отказываются от данного решения и выбирают, скажем, электрические или угольные котлы. Тем не менее отбрасывать данный вариант не стоит по многим причинам, о чем мы обязательно скажем в данной статье. Тепловые насосы после установки становятся весьма экономичными, так как используют энергию грунта. Геотермальный насос – это 3 в 1. Он сочетает в себе не только отопительный котел и систему ГВС, но и кондиционер. Давайте поближе познакомимся с данным оборудованием и рассмотрим все его сильные и слабые стороны.

Тепловые насосы типа «вода – вода»

При соседстве с домом реки или пруда можно использовать тепловой насос, работающий по схеме «вода – вода». Для этого из водоема отбирается мощным насосом вода, которая прокачивается через первичный теплообменник теплового насоса, отдавая свою тепловую энергию фреону, и сбрасывается обратно в водоем.

Тепловой насос типа вода — вода наиболее экономичный. Однако, из-за загрязненности используемой воды необходимо предпринимать дополнительные меры для ее предварительной очистки перед подачей в тепловой насос.

Пример схемы обвязки теплового насоса вода — вода:

1. Теплообменник для пассивного охлаждения
2. Расширительный бак внешнего контура теплового насоса
3. Коллектор потолочного охлаждения
4. Расширительный бак системы отопления
5. Группа безопасности котла (теплового насоса)
6. Расширительный бак для ГВС
7. Резервный котел (высокотемпературный) с насосом и группой безопасности
8. Узел подмеса системы отопления
9. Термостатический клапан радиатора отопления
10. Буфер (тепловой аккумулятор)
11. Основной насос системы отопления
12. Тепловой насос вода-вода со встроенными циркуляционными насосами
13. Бойлер косвенного нагрева для ГВС
14. Насос рециркуляции ГВС
15. Коллектор водоснабжения
16. Коллектор теплых полов
17. Коллектор радиаторов

Подведем итог. Первоначальные затраты на систему отопления с тепловым насосом и ее обустройство достаточно высоки. Но, с учетом низких расходов на отопление, со временем можно покрыть первоначальные вложения и продолжить использование альтернативных источников для обогрева дома.

Использование тепловых установок в мире

Практика применения таких тепловых агрегатов в мире насчитывает уже более 50 лет. Главными движущими причинами такого явления стало удорожание традиционных энергетических ресурсов и повсеместная поддержка правительствами многих стран использования альтернативных источников энергии.

Поэтому количество тепловых насосов постоянно растет высокими темпами – до 10 — 30% в год, несмотря на высокую стоимость установки. Количество таких устройств в настоящее время составляет уже более 270 штук. Наиболее активно тепловые системы применяются в США и Канаде. На них приходится до половины установок, используемых во всем мире.

Россия, несмотря на положительные условия для применения тепловых насосов, отстает от мировых тенденций в их использовании. Здесь, по-видимому, играет роль наша убежденность в полной обеспеченности природными ресурсами. При этом, далеко не во всех населенных пунктах страны имеются газопроводы. Мировой опыт использования тепловых наcосов говорит о положительных тенденциях в развитии их использования.

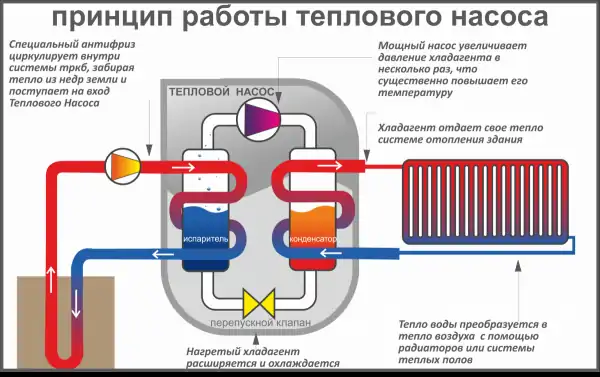

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

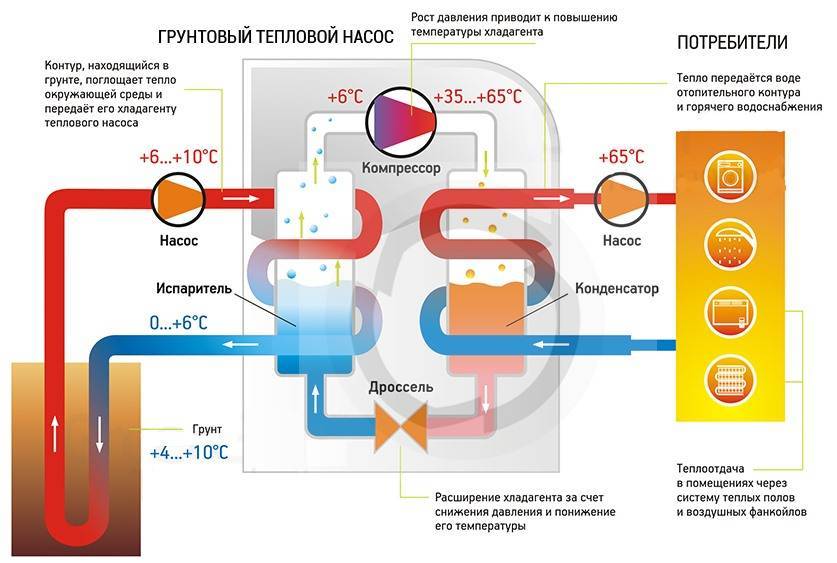

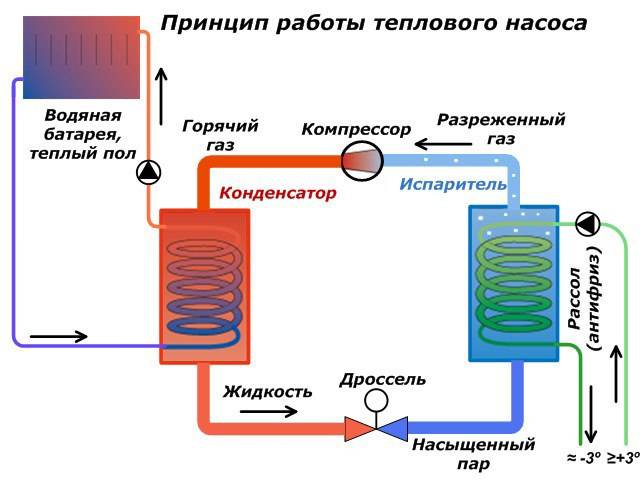

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

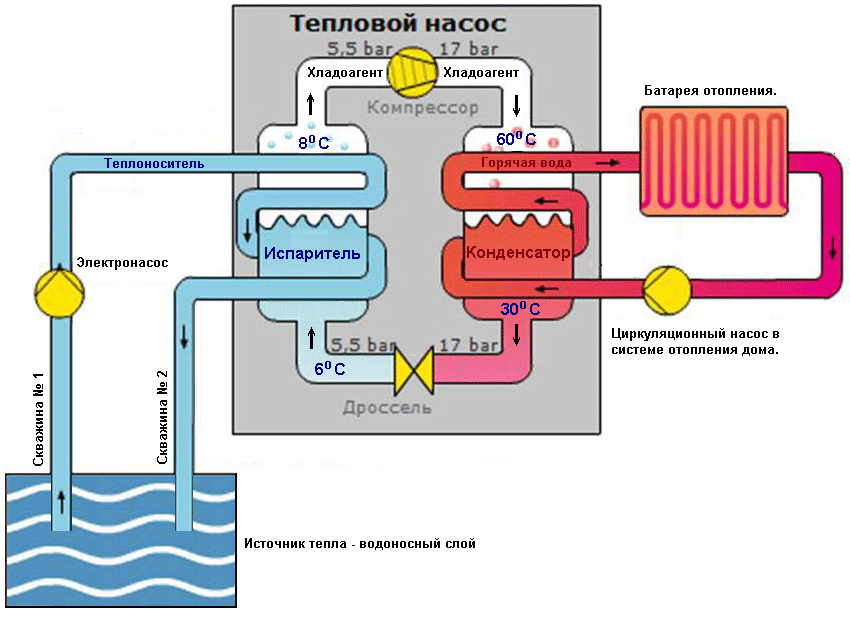

Тепловой насос «вода — вода»

Одной из разновидностей геотермального источника тепла могут быть подземные воды. Они имеют постоянную температуру (от +7 С и выше), и в значительном количестве залегают на различных глубинах на территории РБ. По технологии, подземные воды поднимаются центробежным насосом из скважины и поступают на станцию тепломассообмена, где передают энергию антифризу нижнего контура теплового насоса. Эффективность работы данной системы зависит от уровня залегания грунтовых вод (в зависимости от глубины подъема, требуется определенная мощность помпы), расстояния от заборной скважины до станции обмена. Эта технология имеет один из самых высоких показателей COP, однако имеет ряд особенностей, ограничивающих ее применение.

Среди них:

• Отсутствие подземных вод, либо низкий уровень их залегания;
• Отсутствие постоянного дебета скважины, понижение статического и динамического уровней;
• Необходимость учитывать солевой состав и загрязненность (при не надлежащем качестве воды, происходит засорение теплообменника, снижаются показатели производительности)
• Необходимость устройства дренажного колодца для сброса значительных объемов отработавшей воды (от 2200 л/ч и более)

Как показывает практика, установка таких систем целесообразна, если в непосредственной близости имеется водоем или река. Отработавшую воду, также можно использовать в хозяйственных и промышленных целях, например, для полива, или организации искусственных водоемов.

Что качается качества заборной воды то, например, немецкий производитель альтернативных отопительных систем Stiebel Eltron рекомендует следующие параметры: общая доля железа и магния не более 0,5 мг/л, содержание хлоридов менее 300 мг/л, отсутствие осаждаемых веществ. При превышении этих параметров необходимо установка дополнительной системы очистки — станции подготовки и обессоливания, что повышает материалоемкость проекта.

ООО «Нова Грос» — Авторизованная монтажная организация Stiebel Eltron

Связаться с нами

Связаться с нами

Выбор: цены и производители

Проблему отопления жилых и производственных помещений можно решить правильным выбором теплового насоса воздух-вода. Что же нужно учесть и не ошибиться при выборе. Первое, над чем следует подумать после расчёта мощности, это конструкция корпуса. Производители предлагают два варианта.

Низкотемпературный моноблочный тепловой насос Есть низкотемпературные моноблочные тепловые насосы. При этом в помещении не ставится никакой дополнительной установки. Все элементы теплового насоса располагаются снаружи здания или в подсобном помещении, а в дом или производственное помещение проходит только трубопровод с теплоносителем. Второй вариант исполнения – это всем известные сплит-системы. Чаще всего такой вариант применяется в бытовых помещениях. Внешний блок стоит на улице, а к нему идёт магистраль от накопителя. Фреон греет конденсатор и жидкости, которая циркулирует в контуре отопления, передаётся тепло.

По функциональности и назначению выпускаемые модели тепловых насосов также можно поделить на 2 группы. Одни установки воздух-вода предназначены только для отопления, а другие могут помимо обогрева обеспечивать горячее водоснабжение. По температуре окружающего воздуха установки воздух-вода, как правило, работают в интервале от плюс 45 до минус 15 С. Отдельные модели могут работать на обогрев температуре на улице минус 25─32 С. От температуры окружающей среды напрямую зависит эффективность тепловых насосов воздух-вода.

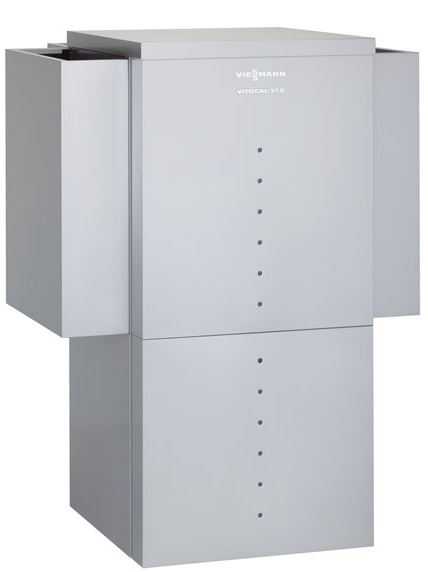

Тепловой насос воздух-вода Viessmann За последние 10─15 лет на рынке появилось много моделей различных тепловых насосов. Выпуском этой продукции занимаются производители из Германии, Японии, Китая, России и других стран. Их продукция имеет близкую конструкцию, но часто отличается по эффективности. Можно назвать следующие известные компании на этом рынке:

• Stiebel Eltron (Германия). Модели имеют высокий спрос на российском рынке. Среди плюсов стоит отметить большой широкий ассортимент моделей, развитую функциональность, возможность индивидуального изготовления. В целом тепловые насосы Stiebel Eltron отличаются экономичностью и высоким коэффициентом СОР;
• Фирма выпускает установки воздух-вода высокой производительности. Они находят применение для обогрева бытовых и промышленных объектов. Все модели адаптированы для использования в российских условиях. Большинство предлагаемых тепловых насосов Buderus рассчитаны на обогрев помещений площадью более 500 квадратных метров;
• Компания уже несколько десятков лет выпускает тепловые насосы. Модельный ряд постоянно меняется, учитываются пожелания владельцев тепловых установок, постоянно осваиваются новые технологии. Viessmann часто используют в своей продукции инновационную автоматику. С её помощью, установка воздух-вода обеспечивает полностью автоматический обогрев помещения в зависимости от погодных условий;
• Heliotherm (Австрия). Фирма выпускает модели тепловых насосов с лучшими показателями СОР. В России компания имеет своё представительство. Благодаря этому обеспечиваются гарантийные обязательства, установка и поддержка оборудования.

Стоимость современных тепловых насосов лежит в интервале от 160 тысяч до 1,2 миллиона рублей. Стоимость может меняться в зависимости от того, какой производитель. Китайцы выпускают модели, которые стоят дешевле, но у них ниже СОР и срок службы. Часто используется практика, когда монтаж тепловых насосов воздух-вода включается в цену оборудования. Многие компании предлагают бесплатно расчёт проекта. Есть также примеры, когда предлагаются услуги по дальнейшему обслуживанию установок.

Как сделать геотермальный агрегат своими руками?

Разобравшись, что такое отопление от земли, как работает насос, стоит продумать варианты изготовления оборудования своими руками.

Простых способов два:

• Из холодильника. Мастеру потребуется снять змеевик, расположенный на задней стенке агрегата. Чтобы сделать из змеевика конденсатор, деталь устанавливается в прочную тару из усиленного пластика или металла – главное, чтобы материал переносил пониженные и повышенные температуры. Теперь на всю конструкцию закрепляется компрессор, а в качестве испарителя используется пластиковая бочка. Систему соединить, оснастить схему полипропиленовыми трубами, которые присоединены к отопительной магистрали дома, можно запускать схему в работу.
• Из кондиционера. Тут меняются местами блоки наружный и внутренний. Испаритель не потребуется, он уже встроен во внутренний модуль, а конденсатор для передачи тепловой энергии стоит в наружном модуле. В систему нужно поставить четырехходовой клапан, а для источника тепла используется вода, воздух.

Тепловые насосы продаются в магазине, причем фабричные изделия могут оснащаться дополнительными функциями. Стоят насосы дорого, а учитывая затраты на все элементы контура, следует попытаться сделать насос из холодильника или кондиционера. Иногда мастера разбирают старые кондиционеры, затем из деталей комплектуют стандартные системы с испарителем, компрессором и конденсатором – схема простая, особого опыта не требует и обходится намного дешевле покупного насоса.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

• монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
• осуществить врезку в действующую систему отопления;
• провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

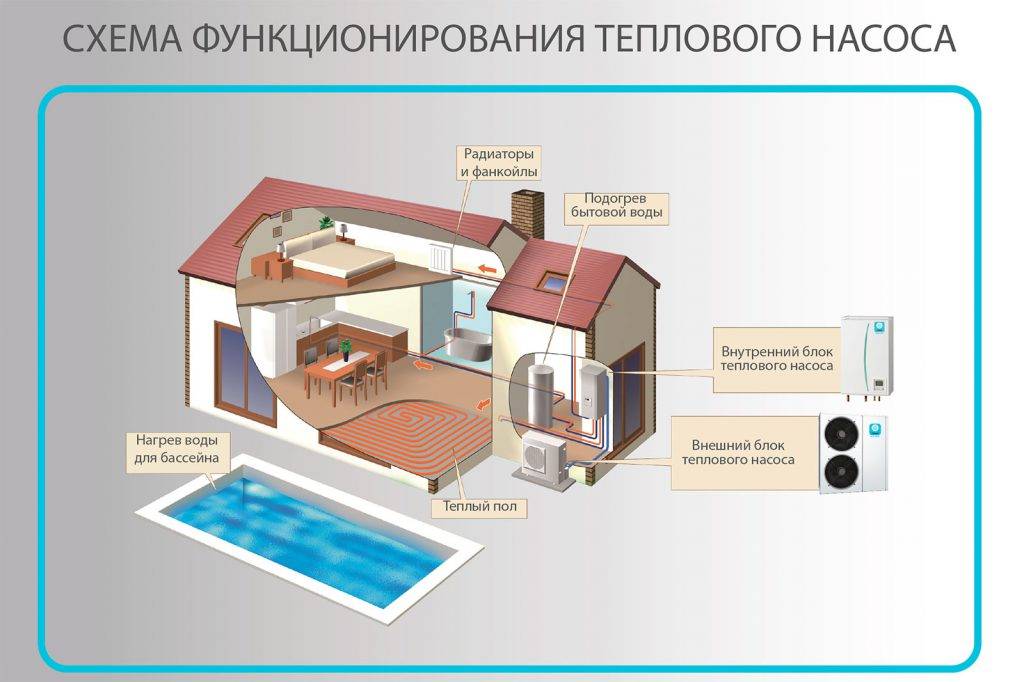

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!

Окупаются ли вложения?

Это частый вопрос, который задают покупатели. Вариант отопления с использованием теплонасоса дороже, чем, например, твёрдотопливный котёл. Поэтому людей интересует, окупается ли покупка теплонасоса.

Окупаемость есть, но скорость меняется. Окупаемость зависит от мощности приобретаемого оборудования, размеров отапливаемого помещения и тому подобного. Чем выше эти показатели, тем быстрее окупаемость.

Помимо цены важно учитывать и другие аспекты. Например, как быстро нагревается комната, и оптимально ли работает установка

Поскольку теплоэнергетические установки обладают высокой производительностью и функциональностью, окупаемость не должна быть приоритетом.

По общему признанию, затраты на приобретение термокомпрессора относительно высоки. Тем не менее вложение того стоит! Вам не нужен дымоход, газовое соединение или топливный бак. Также отсутствуют затраты на топливо и его хранение. Это означает, что теплопомпа имеет преимущество в отношении эксплуатационных расходов и отличается низкими затратами на техническое обслуживание.

Установка «воздух-вода» – дешёвая альтернатива отопительным устройствам. Поскольку затраты на разработку источника тепла отсутствуют, инвестиционные затраты также являются управляемыми. Электрическая энергия, необходимая для работы установки с воздушным источником, минимальная. Любой, кто готов к компромиссу и может обойтись без малой эффективности, советую использовать сплит-тепловой насос.

Дом с тн

Особенности скважин для тепловых насосов

Главным элементом в работе системы отопления при использовании данного метода является скважина. Ее бурение производится с целью установки в ней специального геотермального зонда и непосредственно теплового насоса.

Организация обогревательной системы на основе теплового насоса рациональна как для небольших частных коттеджей, так и для целых фермерских угодий. Вне зависимости от площади, которую необходимо будет отапливать, перед бурением скважин следует провести оценку геологического разреза на территории объекта. Точные данные помогут корректно рассчитать количество необходимых скважин.

Глубина скважины должна подбираться таким образом, чтобы она не только могла обеспечивать теплом в достаточном количестве рассматриваемый объект, но и позволяла выбрать тепловой насос со стандартными техническими характеристиками. Для увеличения теплообмена в полость скважин, где располагается вмонтированный контур, заливается специальный раствор (в качестве альтернативы раствору можно использовать глину).

Главное требование, предъявляемое к бурению скважин для тепловых насосов, – полная изоляция всех, без исключения, горизонтов подземных вод. В противном случае попадание воды в нижележащие горизонты можно будет расценивать как загрязнение. Если же теплоноситель попадет в подземные воды, это будет иметь негативные экологические последствия.

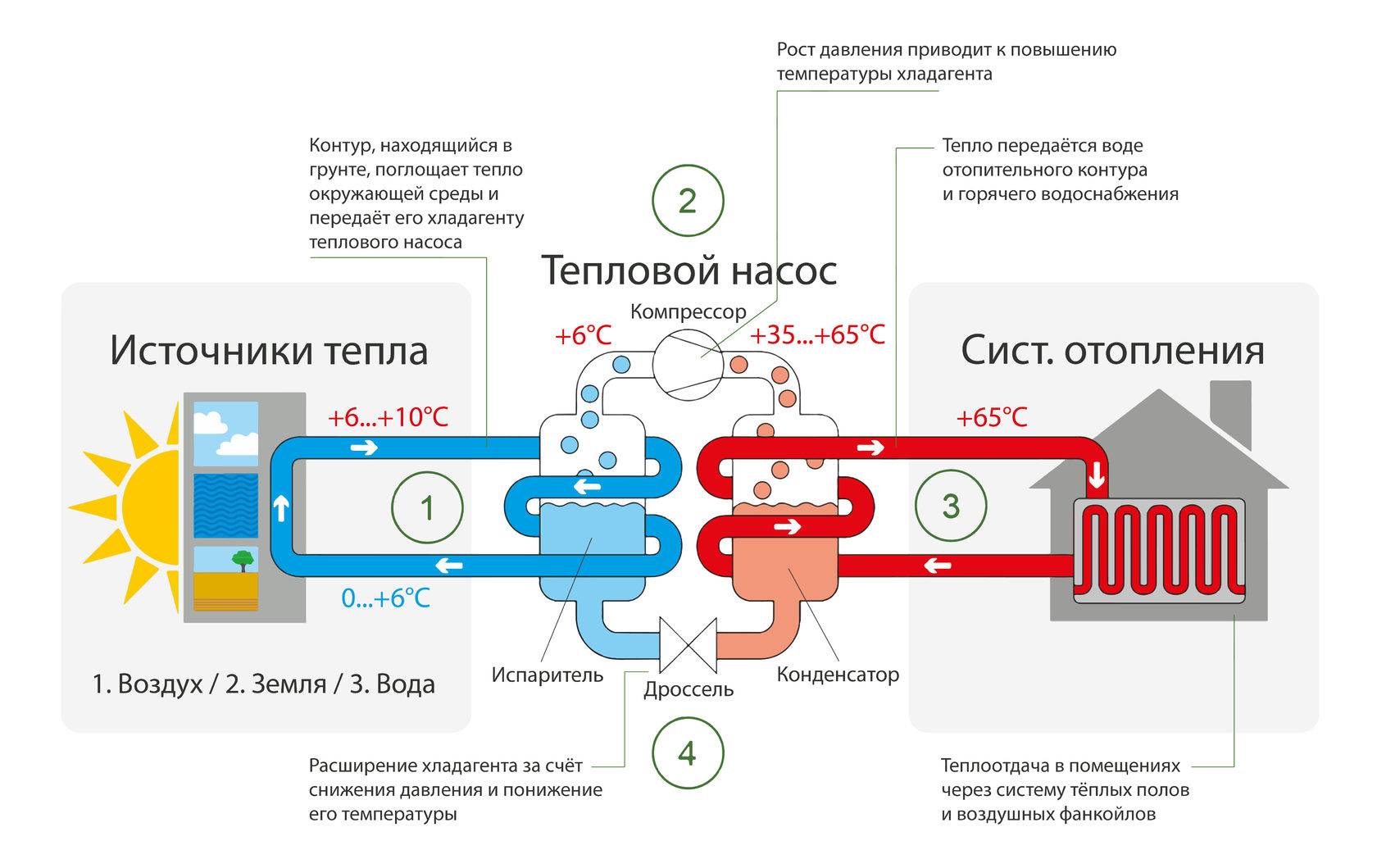

Принцип работы теплового насоса

Изучим более подробно физику процессов работы данного оборудования. Тепловой насос состоит из четырех основных элементов:

1. Компрессор
2. Теплообменник (конденсатор)
3. Теплообменник (испаритель)
4. Соединительная арматура и элементы автоматики.

Компрессор необходим для сжатия и перемещения хладагента по системе. При сжимании фреона его температура и давление резко повышается (развивается давление до 40 бар, температура до 140 С), и в форме газа с высокой степенью сжатия он поступает в конденсатор (адиабатический процесс, т.е. процесс в котором система не взаимодействует с внешним пространством), где передает энергию потребителю. Потребителем может выступать как непосредственно среда, которую необходимо обогреть (например, воздух в помещении), так и теплоноситель (вода, антифриз и т.д.), который далее распределяет энергию по системе отопления (радиаторы, теплые полы, обогреваемые плинтуса, конвекторы, фанкойлы и прочее). Температура газа при этом, естественно понижается, и он меняет свое агрегатное состояние с газообразного на жидкостное (изотермический процесс, т.е. процесс, протекающий при постоянной температуре).

Далее хладагент в жидком состоянии поступает в испаритель, проходя через терморегулирующий вентиль (ТРВ), необходимый для уменьшения давления и дозирования поступления фреона в испарительный теплообменник. В следствии снижения давления при прохождении каналов испарителя осуществляется фазовый переход, и агрегатное состояние хладагента снова меняется на газообразное. При этом энтропия газа снижается (исходя из теплофизических свойств фреонов), что приводит к резкому падению температуры, и происходит «отъем» тепла у внешнего источника. В качестве внешнего источника может выступать уличный воздух, недра земли, реки, озера. Далее охлажденный газообразный фреон возвращается в компрессор, и цикл повторяется снова.

Фактически получается, что тепловая машина сама не производит выработку тепла, а является устройством по перемещению, модифицированию и видоизменению энергии от окружающей среды в помещение. Однако для этого процесса необходима электроэнергия, основным потребителем которой выступает компрессорный агрегат. Соотношение полученной тепловой мощности к затраченной электрической называется коэффициентом преобразования (СОР). Он меняется в зависимости от типа ТН, его производителя, прочих факторов и варьируется в пределах от 2 до 6.

В настоящее время в качестве хладагента используются озонобезопасные фреоны различного типа (R410A, R407C), которые наносят минимальный ущерб окружающей среде.

В современных тепловых машинах используются компрессоры спирального типа, которые не требуют обслуживания, в них практически отсутствует трение, и они могут безостановочно проработать 30-40 лет. Это обеспечивает долгий срок службы всего агрегата. Так, например, у немецкой фирмы Stiebel Eltron есть ТН, проработавшие без капитального ремонта с начала 70-х годов прошлого века.

ООО «Нова Грос» — Официальный дистрибьютор продукции Stiebel Eltron

Связаться с нами

Связаться с нами

Заключение

Если в результате анализа климата, доступных источников энергии, характера почв принято решение купить теплонасос для отопления — рекомендуется доверить проектирование системы профессионалам. Оптимальный выбор модели основывается не только на особенностях оборудования и механике его работы. Специалисты учтут теплоотдачу почв, выберут комбинированную схему с хорошей эффективностью, рассчитают лучший вариант проведения земельных работ. Поэтому разработанная профессионалами система отопления с тепловым насосом не заставит столкнуться с неожиданностями и пожалеть о своем выборе.
