Подключение газового котла: нюансы подключения одноконтурного котла, двухконтурного

Подготовка помещения

В случае установки и подключения котла с открытой камерой сгорания отдушина является строго обязательной.

Мы рассмотрели процесс подключения двухконтурного турбированного агрегата

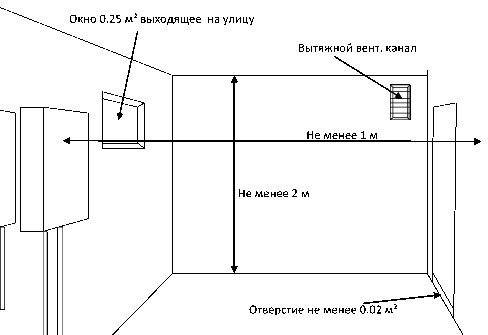

Но нужно уделить внимание и помещениям, в которых устанавливается оборудование. Если мы заглянем в схему газового котла этого типа, мы обнаружим в нём закрытую систему сгорания

Техника забирает воздух для своего горения снаружи и в дополнительных отдушинах не нуждается (теоретически). На самом деле газовые службы могут предъявить претензии по поводу её отсутствия. Если котёл смонтирован на кухне, в качестве отдушины может выступить вытяжка.

Если производится установка и подключение напольного газового котла, то для этого аппарата желательно выделить отдельную котельную. Здесь в обязательном порядке делается отдушина, устанавливается газоанализатор, прорубается окно. А вот устанавливать здесь пожарную сигнализацию вовсе не обязательно. Без выполнения данных требования сдать отопление в эксплуатацию не получится.

Пошаговая инструкция по сооружению дымоотводящей системы

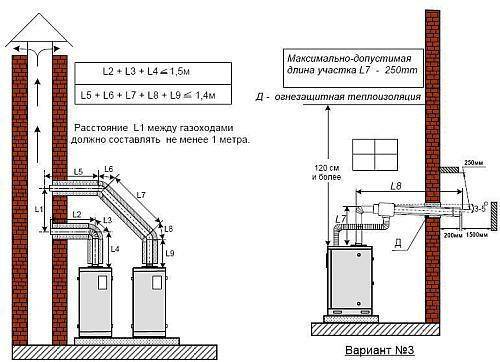

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

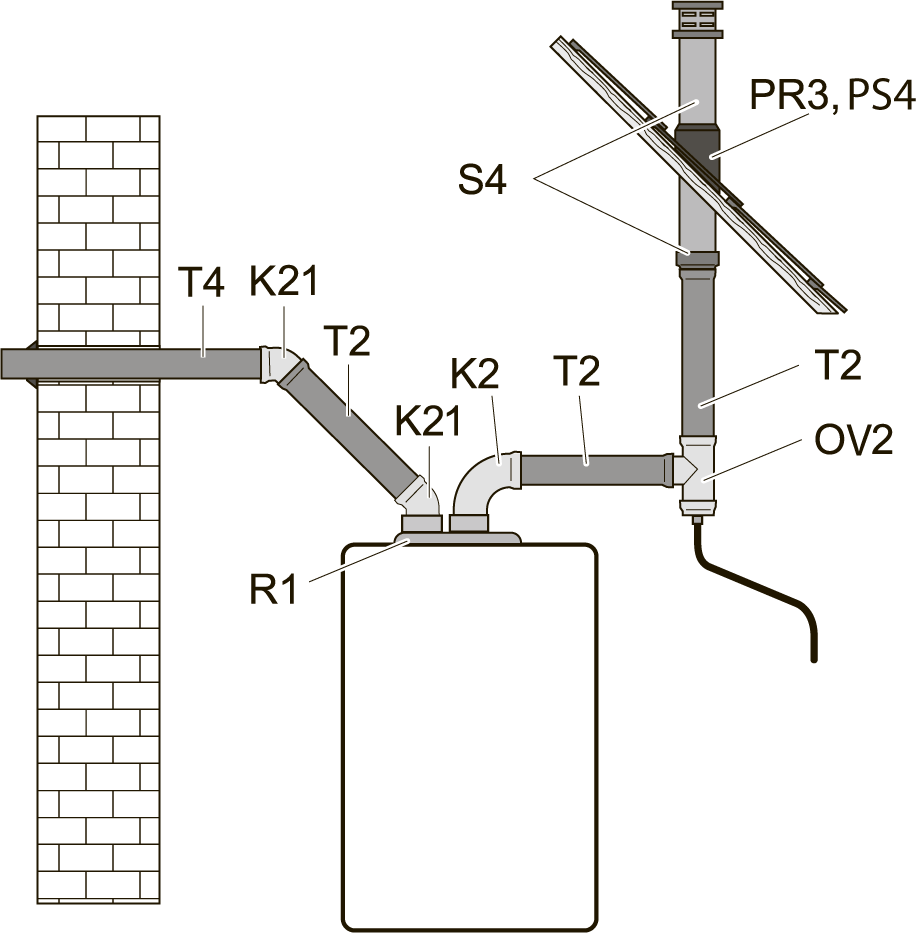

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

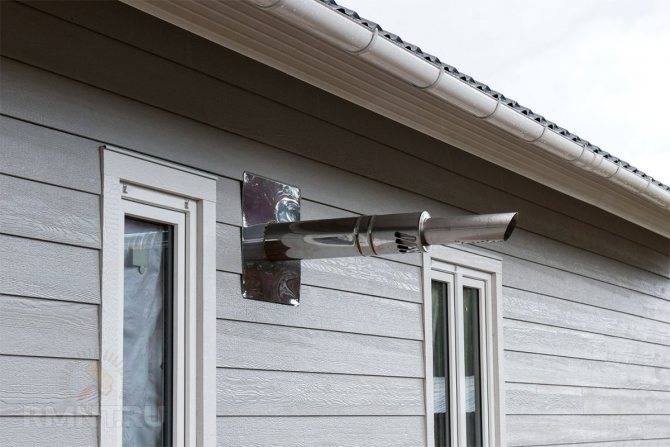

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Виды настенных котлов

В магазине мы можем встретить два вида газовых котлов: двухконтурные и одноконтурные. Разберемся, что же представляет из себя каждый из этих видов и в чем их отличие.

Одноконтурные котлы

Одноконтурные котлы отвечают только за отопительную систему, и не предназначены для нагрева воды. Такой вид котлов имеет более простую конструкцию, чем двухконтурный котел. Вопрос с нагревом воды в данном случае решается с помощью дополнительного водонагревателя электрического или газового типа.

Двухконтурные котлы

Закономерно, что двухконтурные котлы могут и отапливать помещение, и нагревать воду для бытовых нужд. Достоинство такого вида котлов заключается в том, что, установив один такой котел, вам не нужно будет беспокоиться о приобретении дополнительного источника нагрева для воды. Среди минусов сложность монтажа и установки: маловероятна установка двухконтурного газового котла своими руками.

Также газовые котлы можно разделить на две другие группы по виду камеры сгорания.

Открытая камера сгорания

Главное отличие открытой камеры сгорания состоит в том, что для сгорания топлива кислород поступает из комнаты, в которой установлен котел. Для отвода дыма необходим стандартный дымоход и, в целом, наличие хорошей вентиляционной системы.

Так как кислород берется из помещения, то необходимо и в самой комнате наладить систему вентиляции, наиболее простым решением в данном случае будет установка его в отдельном специальном помещении.

Закрытая камера сгорания

В отличие от котлов с открытой камерой сгорания, в конструкции с закрытой камерой воздух поступает с улицы. Традиционный дымоотвод не нужен, но необходима установка дымоотвода коаксиального типа. Такая конструкция может быть установлена в том числе в жилом помещении, но требует значительных финансовых вложений.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел “Газовое хозяйство” общего проекта на котел.
3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.

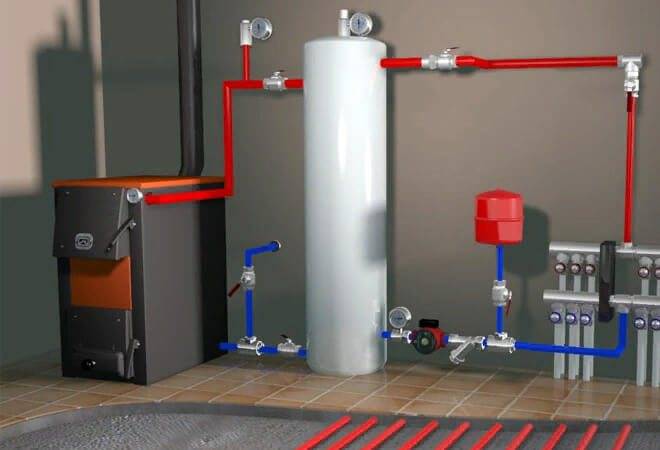

Газовый котел и бойлер

Одноконтурный газовый котел также может являться источником нагрева системы ГВС. Для этого используется специальное оборудование — бойлер косвенного нагрева, который включается в схему подключения. Он представляет собой емкость, внутри которой располагается трубопровод, подключаемый к системе отопления.

Подсоединение осуществляется следующим образом:

• На входную и выходную группу бойлера устанавливаются запорные краны, чтобы в случае необходимости можно было исключить устройство из общей системы отопления.
• Обвязка бойлера выполняется при помощи трехходовых термостатических клапанов. С их помощью осуществляется разделение теплоносителя, выходящего из котла на два потока: в бойлер косвенного нагрева и в систему отопления.
• Регулировка осуществляется автоматически. После того как температура в бойлере снизится ниже критической, поток теплоносителя переправиться на трубопровод идущий через бак косвенного нагрева. После выхода из него патрубок подсоединяется к системе отопления.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается циркуляционным насосом. В зависимости от этого подбирают схему обвязки котла.

Способ 1: обвязка в гравитационных системах

Обвязка котла в гравитационной отопительной системе проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При устройстве принудительного отопления обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

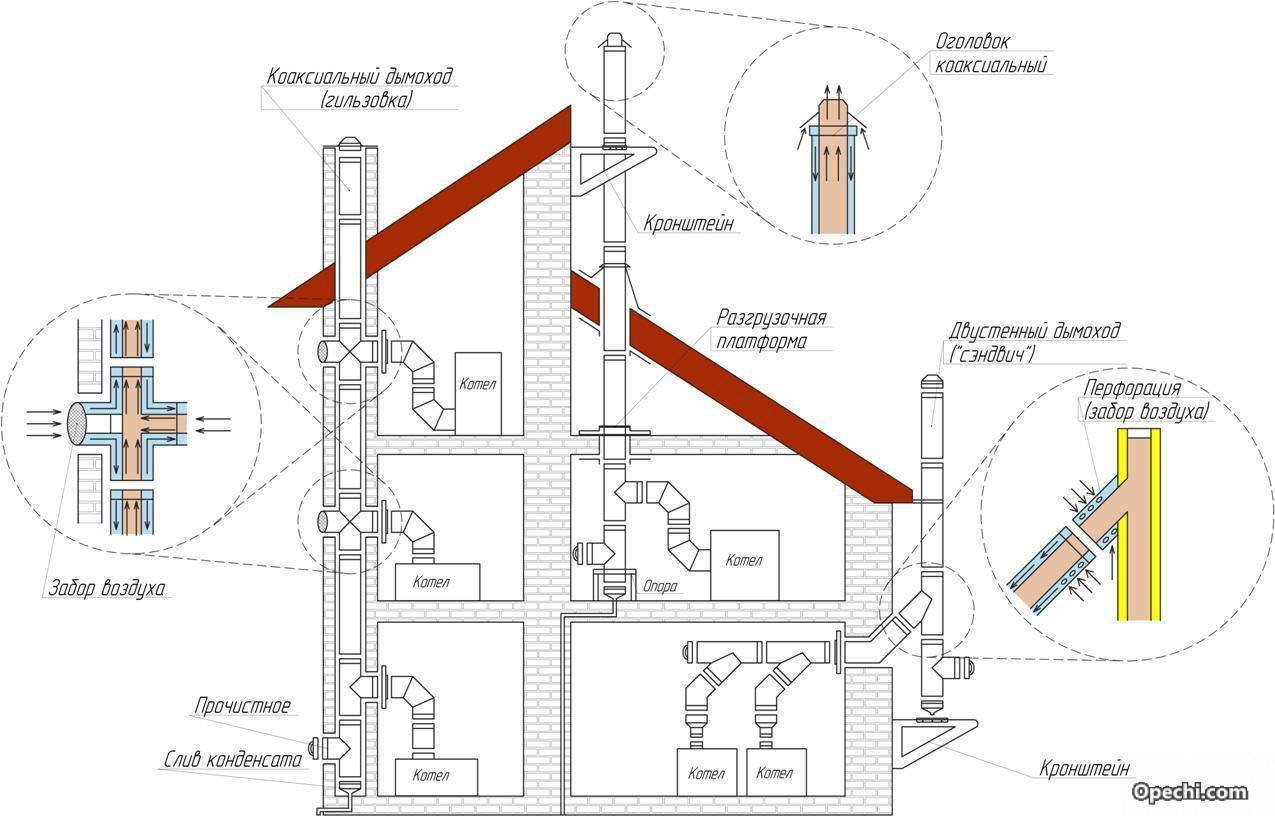

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

• первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
• диаметр внутри конструкции зависит от разновидности газового оборудования;
• при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
• для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

• труба состоит из отдельных элементов, которые соединены специальной мастикой;
• утеплитель выполняется из минеральной ваты;
• кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

• повышение производительности системы отопления;
• полная безопасность;
• если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
• для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Как подключить бойлер

Существуют разные варианты установки бойлера, зависящие от его конструкции.

Могут быть использованы:

• Бойлер косвенного нагрева с теплообменником.
• Бойлер послойного нагрева.
• Электрический накопительный бойлер.

Наиболее доступным и недорогим вариантом является внешний бойлер послойного нагрева. Он не оснащен собственным теплообменником, поэтому недорог и прост в эксплуатации.

Подключение любого типа производится согласно инструкции пользователя. Никакой сложности процесс не представляет, надо лишь присоединить к соответствующим патрубкам котла вход и выход бойлера, а также подключить к его выходу линию разбора ГВС.

В зависимости от конструкции, может быть использовано подключение в разрыв линии подачи отопительного контура, или прямой выход ГВС из котла для накопления горячей воды в емкости.

Правила безопасности

Правила не отличаются сложностью:

1. Длину подводки нужно рассчитывать, исходя из расстояния между газовым котлом и газовой трубой.
2. Замену шланга требуется осуществлять при возникновении первых повреждений.
3. Соединение категорически запрещено сваривать или паять.
4. Рукав нельзя натягивать, перекручивать, окрашивать и изгибать.
5. Систему надо размещать в доступном месте. Ее не следует перекрывать посторонними предметами.
6. На газовом шланге должна быть желтая метка. Синими и красными обозначают приспособления, посредством которых обеспечивают стабильное водоснабжение.
7. Шланг нужно эксплуатировать в полном соответствии с правилами.

Нормативные требования к конструкции

К конструкции дымохода предъявляются следующие требования:

1. Трубы должны быть вертикальными без сужений. Допустимый уклон дымохода – до 30ºC с отклонением в сторону до 1м.
2. Прокладка трубы через жилые помещения (гостиные, спальни, детские) запрещено.
3. Соединение газовых котлов с дымоходами производят при помощи кровельной стали.
4. Допустимое количество поворотов трубы – не более 3.
5. Ниже места соединения отводного канала должен располагаться вывод конденсата из дымохода.
6. Дымовые трубы, проходящие через неотапливаемые помещения, могут быть утеплены изоляцией.
7. Высота трубы и ее диаметр должны соответствовать характеристикам газового агрегата.
8. Дымоход должен быть выше не менее чем на 50 см от конька крыши.
9. Недопустимо устанавливать стыки труб в местах прохода стен и перекрытий.
10. На оголовке дымохода желательно разместить дефлектор.
11. Труба не должна вплотную примыкать к материалу стен или перекрытий. Зазор должен составлять не меньше 2-3 см.

Лучшая форма дымохода для отвода продуктов сгорания – это цилиндр, квадрат или овал.

Разновидности

В быту применяют газовые трубки из следующих категорий:

Резинотканевые – отличаются мягкостью, экономичностью и неприхотливостью в уходе. Алгоритм установки довольно прост. При длительной эксплуатации происходит растрескивание материала. Игнорирование этого факта чревато утечкой, поэтому использовать газовые трубки этого типа разрешено для газовых баллонов. Из-за недостатка жесткости могут возникнуть трудности, вызванные резкими температурными перепадами. Рукава меняют каждые два года. При включении в состав эластичных компонентов срок эксплуатации увеличивается до 5 лет.

Резинотканевые шланги

Армированные – по внешнему виду они напоминают рукава, которые применяют в водоснабжении. Отличительной особенностью становится стальная оплетка, окружающая шланг по наружной поверхности. Армированные трубки характеризуются простотой в эксплуатации и бюджетной стоимостью. Рукав из полимерных материалов разрушаются также, как резиновый. Сталь, как и любой металл, хорошо проводит электрический ток. Поэтому при установке возникает необходимость в диэлектрических прокладках.

Армированные шланги

Сильфонные – один из самых безопасных вариантов. Такие шланги изготавливают из плотной гофрированной оплетки. Сильфон устойчив к перепадам давления и температуры. Высокий уровень безопасности объясняется наличием надежной оболочки. Рукава можно приобрести как с изоляцией, так и без нее. В последнем случае шланг покрывают защитным полимером. К минусам подобных изделий причисляют высокую стоимость. Помимо указанных плюсов выделяют совместимость с любой фурнитурой, длительным эксплуатационным периодом, соответствие нормативам ГОСТа.

Сильфонные шланги

Осуществление монтажных работ

Требования к установке отопительного котла.

Установка любого отопительного прибора в доме начинается с определения вида монтажа. Крепление настенного котла осуществляется с помощью стандартных анкеров толщиной 10 мм. Их длина зависит от материала, из которого сделана стена, и веса котла.

Напольный котел устанавливается на бетонный подиум, поднятый над общим уровнем пола на 80-150 мм. Общим требованием для размещения котлов на месте эксплуатации является их установка строго по горизонтальному уровню. Если котел имеет ножки, то высоту подиума можно уменьшить. Вмуровывать ножки в пол категорически запрещается.

Сзади котла находятся две трубы для присоединения отопительной системы. Резьба на трубах может быть метрической и трубной. Присоединение правильно сделать при помощи фланцевых элементов. Одна сторона фланца накручивается на раструб котла (обязательно соблюдение последовательности: подача к подаче, обратка к обратке) и делается уплотнение резьбового соединения. Его можно получить, применив:

• обмазку резьбы термостойким герметиком;
• намотку на нее фум-ленты большой толщины;
• нанесение краски.

На фланец ставится герметизирующая прокладка. Следует исключить паронит, текстолит и сварное соединение. Наилучший результат достигается при установке пробковой прокладки или маслостойкой резины. Именно таким образом будут увеличены показатели стойкости к преждевременному высыханию и растрескиванию, термостойкости и пластичности материала.

Фланец соединяется болтами с шайбами-граверами. Их затягивание осуществляется очень плотно. Подсоединив котел к системе, необходимо наполнить его для проверки герметичности всех соединений. Схема устройства двухконтурного котла включает два отверстия для подцепки и отвода воды, которые предназначены для горячего водоснабжения. По размерам они могут различаться. Обычно диаметр отверстий составляет от ¼ до 2,5 дюйма (необходимый размер можно вывести с помощью переходников). Поэтому материал для ввода/вывода воды подбирается в зависимости от вида котла.

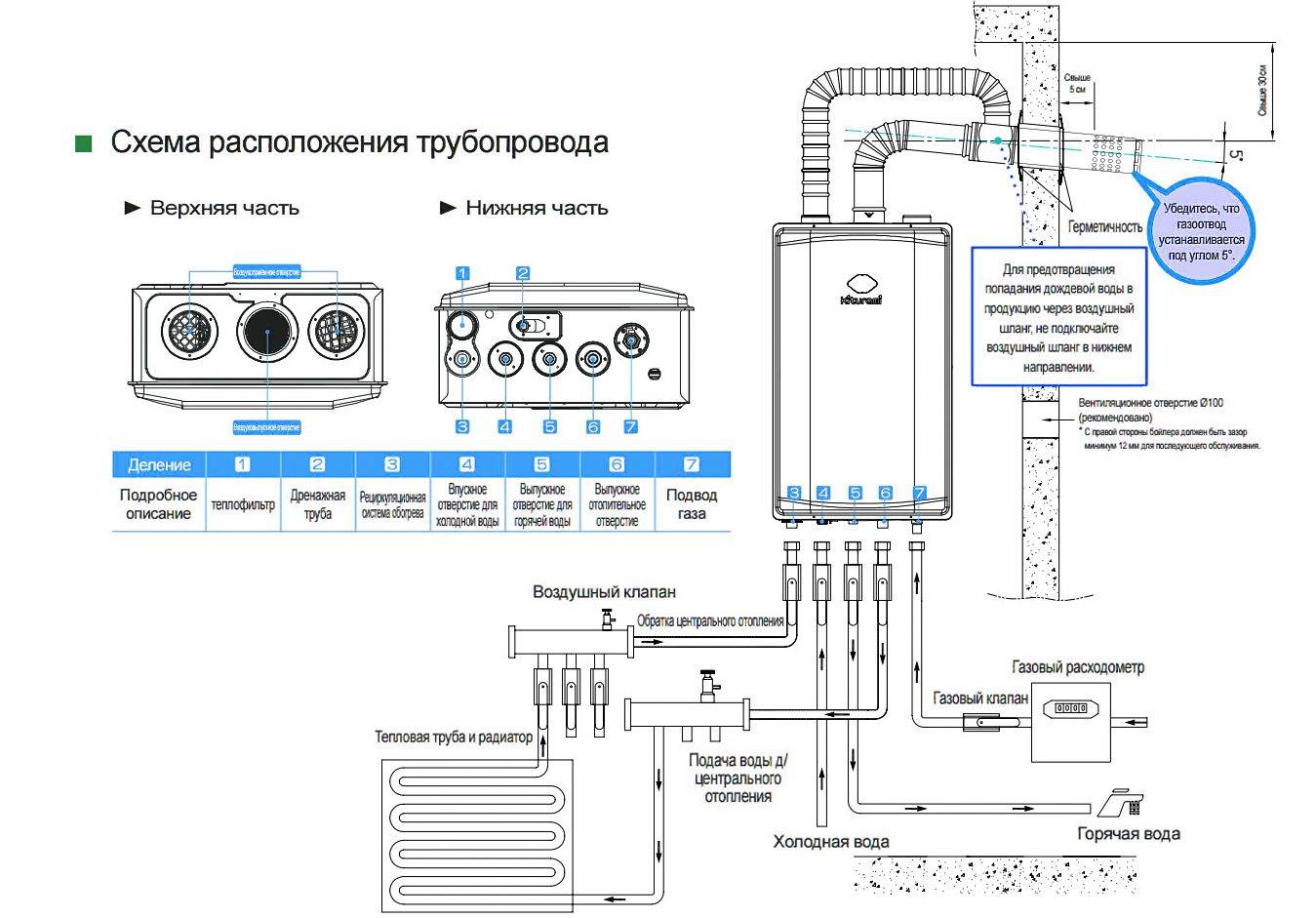

Подключение отопления к котлу, который работает на газу

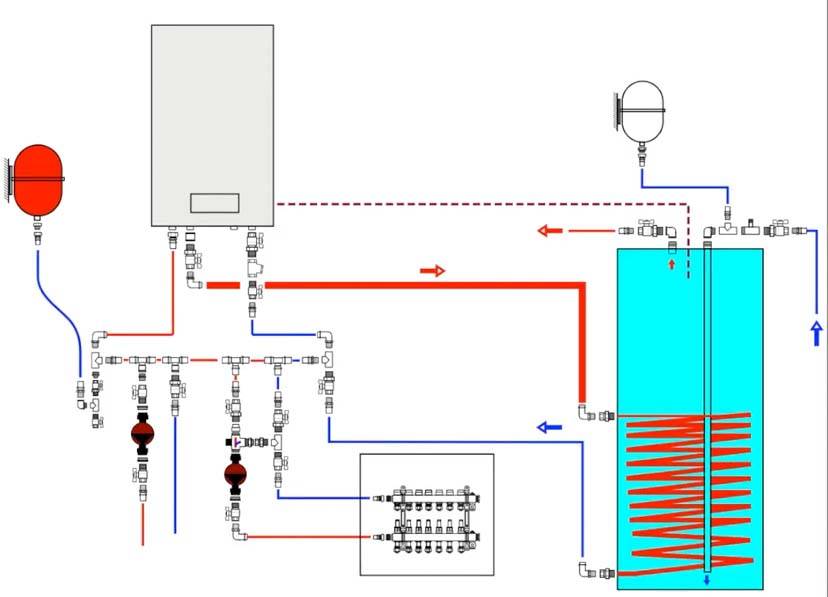

Схема подключения двухконтурного котла с накопителем/водонагревателем.

Расположение труб может отличаться. Это будет зависеть от производителей и моделей.

Если отопительная система уже ранее эксплуатировалась, а в данный момент будет происходить лишь замена котла. из системы понадобится слить теплоноситель и обязательно ее несколько раз промыть. На стенках радиаторов и труб оседает большое количество разных солей, в связи с чем нужно промыть систему.

В отопительной системе может циркулировать как антифриз, так и вода. В технической документации обязательно следует прочесть о том, можно ли использовать антифриз в выбранной модели.

В качестве теплоносителя использовать антифриз в отопительной системе есть смысл, когда котел включается лишь периодически. В таком случае вода в трубах может замерзать, а антифриз нет. Однако если пользователь находится в доме постоянно и котел не отключается на морозы, то можно использовать воду в качестве теплоносителя.

1. Циркуляционный насос (если нужен).
2. Шаровый кран.
3. Фильтр грубой очистки.
4. Шаровый кран.
5. Соединение «американка».

Циркуляционный насос всегда должен быть остановлен на обратке. Шаровые краны нужны для того, чтобы легко отсоединять систему без слива теплоносителя и быстро снимать фильтр для очистки и профилактики. Фильтр грубой очистки в отопительной системе нужен для того, чтобы обезопасить теплообменник от засорения солями. Его надо ставить непосредственно перед котлом, предпочтительно на горизонтальном участке улавливателем вниз.

Схема подключения ГВС к газовому двухконтурному устройству:

1. Фильтр грубой очистки воды.
2. Шаровый кран.
3. Магнитный фильтр либо фильтр тонкой очистки.
4. Шаровый кран.
5. Соединение «американка».

Чтобы максимально продлить период службы дополнительного теплообменника 2-х контурного котла и обеспечить его защиту от накипи, на подводящей трубе с холодной водой нужно установить магнитный фильтр и грубой очистки. Если последний фильтр ранее уже устанавливался, то производить его монтаж перед котлом не нужно.

Все соединения понадобится загерметизировать паклей, специальной сантехнической пастой либо ФУМ-лентой.

Электрическое подключение газового устройства

Современные котлы на газу существуют с 2-мя вариантами подключения к электросети: трехжильный заизолированный кабель и с вилкой для подключения в розетку. В обоих случаях следует придерживаться правила: подключение газового устройства выполняется через индивидуальный автомат защиты к щитку и обязательно понадобится позаботиться о заземлении. Рекомендуется использовать стабилизаторы напряжения, а также резервные источники питания, чтобы подготовиться к отключению электроэнергии.

Автомат отключения должен устанавливаться возле котла, чтобы его можно было быстро и просто отключить. Нельзя заземлять устройство на трубу отопления или газопровода. Для того чтобы обеспечить качественное заземление, необходимо оборудовать контур заземления или точечное заземление.

Параллельное и последовательное подключение котлов

Параллельное подключение

Совет: прежде чем подсчитывать сэкономленные финансы, требуется учесть высокую стоимость подобных систем и установку, в комплексе с электрокотлом, дополнительного оборудования на контур: запорная арматура, расширительный бак — группа безопасности.

Отметим, что система параллельного типа может функционировать в двух режимах: ручном и автоматическом, в отличие от последовательной. Для того чтобы система работала только в ручном режиме, необходимо установить запорные вентили/шар-краны или врезную систему By-Pass.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется врезка сервопривода и дополнительного термостата, трехходового зонного вентиля для возможности переключения контура отопления с одного котла на другой. Такой вариант подсоединения уместен при отношении общего литража теплоносителя системы на 1кВт мощности котла.

Последовательное подключение

С целью сэкономить на комплектующих и повысить функциональность при подключении электронного котла в паре с твердотопливным или газовым требуется учесть объем литража бака. Рекомендуется подсоединение при размерах до 50 литров.

Важно: использование группы безопасности и расширительного бака при подключении отопительной системы газового и электрокотла является ключевым моментом при врезке к действующему контуру. Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность

И все же, на чем остановить свой выбор и как грамотно организовать увязку котлов в паре: последовательно или параллельно? Ответ будет разным в зависимости от ваших индивидуальных требований:

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановить свой выбор и как грамотно организовать увязку котлов в паре: последовательно или параллельно? Ответ будет разным в зависимости от ваших индивидуальных требований:

• физические возможности помещения для установки двух котлов;
• продуманная система вентиляции и канализации;
• соотношение тепловых и энергетических параметров;
• выбор типа топлива;
• возможность контроля и профилактики над системой отопления;
• финансовая составляющая при покупке котлов и дополнительных элементов.

Особенности монтажа газового котла

Схема подключения газового котла начинается с выбора места для его установки. Причем это должно быть отдельное нежилое помещение, которое называется котельной. В котельной требуется оборудовать дымоход из трубы для отвода отработанных газов. Обязательный условием при установке газового котла является монтаж приточно-вытяжной вентиляции. Ее монтаж выполняется путем проделывания отверстия под потолком для выхода воздуха, а для его притока – внизу в 30 см от уровня пола.

Монтаж напольного газового котла предусматривает применение следующих инструментов:

1. Сварочный агрегат.
2. Дрель и сверла.
3. Набор ключей и отверток.
4. Строительный уровень.
5. Рулетка.

Установка

Установка напольного газового котла выполняется на ровную и прочную поверхность. В качестве прочной поверхности используется бетонная стяжка. Недопустимо выполнять установку агрегата на поверхности, которые воспламеняются: доска, ламинат и т.п.

Обустройство дымохода

После размещения агрегата, выполняется обустройство дымохода и последующая проверка наличия тяги. Для обустройства дымохода используются асбестоцементные или оцинкованные трубы. Оптимальный вариант – это использование коаксиальных дымоходов, которые представляют собой конструкцию «труба в трубе». Такие дымоходы уже утеплены, поэтому требуют только выполнения монтажа.

При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой. В продаже имеются специальные утеплители для дымоходов. Когда дымоход будет готов, то можно выполнять присоединение котлоагрегата к системе отопления.

Подключение к системе отопления и водоснабжению

Подключение двухконтурного газового котла к отопительной системе отличается от одноконтурного. В случае с одноконтурным агрегатом происходит подключение только к системе отопления: отводящая труба и обратка. Второй контур – это горячая вода, которая расходуется на мытье посуды или принятие душа.

Какой контур подключать первоначально, не имеет значения. При подключении второго контура (горячего водоснабжения), нужно на входе в котел установить кран и фильтр грубой очистки. На выходе (откуда будет поступать горячая вода), монтируется кран, при открытии которого будет осуществляться подача воды. Соединение с водопроводом рекомендуется выполнять как можно ближе к водонапорной трубе, что позволит обеспечить высокое давление.

Монтаж первого контура предусматривает использование следующих изделий:

• Два вентиля с обратным клапаном;
• Группа безопасности при ее отсутствии в устройстве агрегата;
• Расширительный бак.

Схема подключения двухконтурного газового котла также проста, как и установка одноконтурного. Отличие лишь заключается при подключении настенного газового котла и парапетного. Все дополнительные устройства к настенному агрегату уже установлены внутри него, поэтому его подключение в систему отопления требует установку двух вентилей: на входе и выходе.

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Однако сделать это своими руками не составит большого труда, но только займет больше времени.

Подключение к газовой магистрали

Для подключения к газовой магистрали используется гибкий шланг. Можно использовать и стальную трубу, однако такой способ монтажа является менее удобным. Подающая труба обязательно оснащается краном или вентилем. После монтажа выполняется проверка на утечку газа.

Подключение к сети

Перед запуском агрегата его нужно подключить в сеть. Для этого используют бытовую сеть напряжением 220 Вольт. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения. Это позволит продлить срок службы агрегата, ведь при малейших перепадах напряжения происходит выход из строя электроники.

Что делать, если диаметр газопровода не совпадает с патрубком котла?

Иногда вход на котле с диаметром газопровода может не совпадать. Например, газовый патрубок напольного котла «Навьен» исполнен под 1/2″, а труба газопровода — 3/4″. Можно ли подключить аппарат используя сильфонную подводку ДУ-15 1/2″, а не 3/4″? Такой переход допустим, так как он местный и не оказывает значительного сопротивления.

Современный частный дом, и тем более квартиру в многоквартирном доме, не возможно себе представить без газового оборудования. Это может быть и плита, и нагревательный котел, и отопительный котел, и другие бытовые приборы.

Подача газа в дом или квартиру осуществляется по системе трубопроводов, а от нее к каждому отдельному потребителю по средствам гибкой подводки. Гибкая подводка для газа может быть выполнена сразу в нескольких вариантах.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

Многоконтурные отопительные системы снабжаются гидравлическими распределителями, компенсирующими разницу давления и балансирующими потоки теплоносителя. Иногда можно организовать систему без гидравлики, тогда давление регулируют балансировочные вентили.
