Расход краски на м2
Для облицовывания зданий рекомендуется предварительно покупать нужное количество эмали. Чтобы его рассчитать, нужно знать расход материала. Он зависит от таких показателей, как цвет, рабочая вязкость эмали. При расчете учитывается фактура поверхности. Для облицовывания гладких стен используется меньшее количество эмали, чем для шероховатых. Для расчета количества эмали предварительно определяется метод ее нанесения, количество слоев и толщина каждого из них.
В среднем на покрытие одного квадратного метра поверхности одним слоем понадобится от 150 до 200 грамм эмали. Если проводится двухслойное нанесение, то расход увеличивается до 500-600 грамм.
Средняя цена за килограмм материала составляет 140 рублей. Она зависит от производителя и региона продажи. Перхлорвиниловая эмаль – это оптимальный вариант отделки помещения и создания оригинального дизайна. Она долговечна, обладает хорошими прочностными характеристиками и легко наносится на поверхность.
Достоинства и недостатки
Эмаль применяется для оформления дизайнов, в металлической и судостроительной промышленности. Преимущества материала:
- Перед нанесением эмали не нужно проводить подготовку поверхности.
- Материал после нанесения глубоко проникает, что гарантирует его прочное сцепление с основанием. Это приводит к укреплению структуры основы и ее предохранению от влияния негативных внешних факторов.
- Эмаль имеет оптимальную рабочую вязкость, что позволяет ее наносить кисточкой или распылителем.
- Материал можно колеровать 25 оттенками.
- Поставляется эмаль в готовом виде, поэтому к работам приступают сразу же после покупки.
- Эмаль характеризуется широким разнообразием и насыщенностью цветовой гаммы.
- Отделка полноценно переносит морозы до показателя -20о. она не растрескивается и не вздувается.
- Пигменты материала не поддаются влиянию ультрафиолетового излучения, поэтому отделка сохраняет свой первоначальный внешний вид не менее 3 лет.
- При нанесение материала на металл гарантируется его защита от коррозии.
- Высохшая эмаль эластична, поэтому она не деформируется при вибрации и незначительной усадке.
Недостаток материала – огнеопасность, поэтому объект оборудуется средствами для тушения пожара. При испарении летучих компонентов появляется резкий запах. Поэтому рекомендуется использование индивидуальных средств защиты при нанесении состава.
Область применения
Перхлорвиниловые эмали марки А применяются для отделки фасадов зданий, которые имеют бетонные, кирпичные или оштукатуренные стены. Эмаль марки Б – это материал, которым окрашиваются ответственные архитектурные сооружения.
Наносить эмаль нужно только на ровную, чистую и сухую поверхность, которая не имеет отстающую штукатурку или трещины. Если для окрашивания поверхностей использовались кремнийорганические, известковые, силикатные, акриловые материалы, то перед нанесением перхлорвиниловой эмали они очищаются. Окрашивание стен не проводится, если их температура менее 5 градусов.
Что это такое, характеристика и виды
Краски ХВ обладают высокой степенью адгезии, поэтому плёнка, образующаяся после высыхания, защищает не только от проникновения внутрь влаги, но и от агрессивной химической среды.
При изготовлении красок ПХВ используют светостойкий пигмент, так что яркий цвет фасада сохраняется до шести лет и даже более.
Краски перхлорвиниловые выпускаются согласно ГОСТу 25129-82. Приобретая товар, следует убедиться, что он соответствует ему, а не выпущен согласно техническим условиям.
Наиболее популярными сегодня стали фасадные краски марки ХВ-161, а также ХВ-182, обогащённые специальными пластификаторами, которые увеличивают их область применения и положительные свойства.
Краска для фасадов ХВ-161 практически универсальна, с ней можно работать в широком диапазоне температур (от минуса двадцати до плюс сорока градусов). Она предоставляет собой суспензию цветных пигментов, которые растворены в лаке ПВХ с добавлением наполнителей.
Данный материал прекрасно подходит для декоративной отделки фасадной части кирпичных зданий, а также домов, покрытых штукатуркой.
ХВ-182 — это перхлорвиниловая эмаль, она является модифицированным продуктом, в которую добавлен пластификатор (ПДЭА).
Благодаря этому уменьшился процентный состав нелетучих веществ (он может быть около 35 процентов). Краска применяется для декорирования фасадов из кирпича и бетона, у неё высокая степень адгезии.
ХВ-182 можно наносить непосредственно на поверхность, без предварительной подготовки. Плёнка образовывается благодаря испарению ксилола, что даёт возможность отделывать фасады зимой, при минусовой температуре.
Хотя составы перхлорвиниловых лакокрасочных материалов несколько разные, но все они имеют некоторые общие характеристики. В частности, у краски нормальная вязкость (около 40 с), поэтому перед окрашиванием поверхности можно растворители в неё не добавлять.
Окрашенная поверхность сохнет четыре часа и на 4 м.кв. уходит один килограмм краски.
Усреднённое количество расхода материала составляет около 180 – 220 грамм на квадратный метр, но краску надо наносить в два слоя.
Правила подготовки
Прежде чем приступать к нанесению лака ХВ-784, его нужно тщательно перемешать, для устранения осадка, после чего необходимо подождать несколько минут, чтобы все пузырьки воздуха вышли наружу. Необходимо добиться подходящей вязкости лаковой смеси:
- если она будет наноситься из пульверизатора, вязкость должна быть 18-25с;
- если смесь будет наноситься кистью или валиком, вязкость должна составлять 25-30 с.
Многие спрашивают, чем разбавить лак ХВ-784, когда его консистенция слишком густая? Разбавлять его разрешается при помощи растворителя P-4, P-5, ксилола и толуола. Определять вязкость смеси необходимо вискозиметром ВЗ-246, с диаметром сопла 4 миллиметра
Важно подготовить поверхность:
- с древесины удаляются старые лакокрасочные материалы. Это можно сделать при помощи наждачной бумаги, электрического шлифовального инструмента, и растворителей. Обязательно нужно удалить следы соли и жирные пятна, а также пыль, грязь, после чего поверхность желательно грунтовать;
- с железобетонных и бетонных изделий удаляются масляные пятна, грязь и пыль. Выбоины и дыры шпаклюются, после чего поверхность грунтуется, например, при помощи АК-069 или 070;
- металлические основания очищаются от старого покрытия, поверхность зачищается до блеска, наносится антикоррозионный раствор и грунтовка.
Предварительные работы
ХВ-784 важно хорошо вымешивать до получения однородного состава, чтобы не было никакого осадка, далее нужно дать время для выхода всех пузырьков воздуха. Важно следить за густотой лака:. Важно следить за густотой лака:
Важно следить за густотой лака:
- При работе с краскопультом – до 25 секунд.
- При работе валиком или кистью – до 30 секунд.
В зависимости от материала основания она будет подготавливаться по-разному:
Древесина – нужно убрать старое покрытие (механическим способом, растворителем или с помощью болгарки, наждачной бумаги) Важно обратить внимание на пятна масла и высолы, их нужно убирать полностью, также вытирают всю пыль и покрывают дерево грунтовочной смесью АК069 или 070. Бетон или железобетон – вытирать нужно пыль и пятна масла, закрыть дырки и дефекты, для грунтования подходят составы, описанные выше. Металл – нужно убрать старый слой ЛКМ, далее зачищают основание, выполняют работы от появления коррозии, далее обрабатывают грунтовочной смесью
Металл – нужно убрать старый слой ЛКМ, далее зачищают основание, выполняют работы от появления коррозии, далее обрабатывают грунтовочной смесью.
Лак ХВ-784
Лак ХВ-784является незаменимым материалом для металлических, бетонных и железобетонных поверхностей, которые уже были предварительно загрунтованы.
Металлические поверхности перед использованием ХВ-784 лучше всего грунтовать материалами ХС-010,ХС-059, ХС-068.
– материал устойчив к воздействию кислот, агрессивных газов, растворов солей
– цвета желтый, серый, красно-коричневый и другие
– наносится кистью, пневматическим или безвоздушным распылением
Одним из главных условий нанесения лака является то, что его и эмаль необходимо очень тщательно перемешать перед применением, а при необходимости смесь можно разбавить растворителями Р-4 или Р-4А.
ГОСТТУ
ГОСТ 7313-75
ТИП
Материалы одноупаковочные на основе поливинилхлоридной смолы.
РЕКОМЕНДУЕМОЕПРИМЕНЕНИЕ
Для защиты в составе комплексных многослойных покрытий предварительно загрунтованных поверхностей оборудования, металлических конструкций, а также бетонных и железобетонных строительных конструкций, эксплуатируемых внутри помещений, от воздействия агрессивных газов (SO2, CO2, Cl2), кислот (серной, фосфорной, соляной), растворов солей и щелочей при температуре не выше 60 0С.
ОПИСАНИЕ
Черная и красно-коричневая эмали могут использоваться для защиты в составе комплексных многослойных покрытий предварительно загрунтованных поверхностей металлических конструкций, эксплуатируемых в атмосферных условиях, при воздействии агрессивных газов на химических и иных производствах при температуре не выше 60 0С, а лак – для грунтования бетонных конструкций.Состав комплексного покрытия выбирают отдельно для каждого типа агрессивной среды в соответствии с нормативной документацией на окраску отдельных видов оборудования и конструкций.
СЕРТИФИКАЦИЯ
Гигиенические заключение Управления Федеральной Службы Роспотребнадзора по г.С.-Петербург, действующие на всей территории России
ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ
1) практический расход зависит от толщины слоя, метода и условий нанесения, шероховатости поверхности и формы изделия2) толщина одного слоя на вертикальной поверхности зависит от степени разбавления материала, температуры, метода нанесения, шероховатости поверхности и формы изделия Цвет – желтый, серый; слоновая кость, красно-коричневый, белый, черный или другие цвета по согласованию с заказчиком;Время высыхания при температуре (20±2)0С:-до ст.3 – не более 1 часа;-до ст.5 – не более 24 часов;Доля нелетучих веществ:по массе – 14÷17 %;по объему – 6÷10 %;Теоретический расход на один слой – 200÷255 г/м2 (4,6÷3,6 м2/л);Рекомендуемая толщина одного слоя – 18÷23 мкмРекомендуемое количество слоев – 1÷2
СООТНОШЕНИЯСМЕШИВАНИЯ
РАЗБАВИТЕЛЬ
Растворители: Р-4, Р-4А.
ОЧИСТКАИНСТРУМЕНТОВ
Растворители: Р-4, Р-4А.
УСЛОВИЯЖИЗНЕСПОСОБНОСТИ
ГАРАНТИЙНЫЙСРОК ХРАНЕНИЯ
В невскрытой заводской упаковке: 6 месяцев со дня изготовления
ПОДГОТОВКА ПОВЕРХНОСТИ
Предварительное грунтование поверхности металла грунтовками ХС-010, ХС-059, ХС-068.
СПОСОБЫ НАНЕСЕНИЯ
Пневматическим или безвоздушным распылением, допускается окрашивание отдельных участков кистью.
УСЛОВИЯНАНЕСЕНИЯ
Перед применением необходимо убедиться, что эмаль и лак хорошо перемешаны и однородны по всему объему тарного места.При необходимости эмаль и лак перед применением могут быть разбавлены до рабочей вязкости растворителями Р-4 или Р-4А.Подготовленную эмаль наносят на загрунтованную поверхность защищаемого материала при температуре окружающего воздуха от минус 10 0С до плюс 30 0С и относительной влажности воздуха не выше 80%
Для исключения конденсации влаги температура поверхности должна быть выше точки росы не менее чем на 3 0С.После высыхания слоя эмали (1 час при температуре 20 0С) наносят последующие слои.Для промывки инструмента можно использовать растворители, указанные выше.
МЕРЫПРЕДОСТОРОЖНОСТИ
Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты
Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом. Хранить эмаль и лак в помещении в плотно закрытой таре, исключив попадание на них прямых солнечных лучей и влаги при температуре от минус 30 0С до плюс 30 0С.
Соответствие наименований цветов эмали по ГОСТ 7313-75 с изменением № 1 и ГОСТ 7313-75 с изменением № 2
ГОСТ 7313-75 с изменением № 2 | ГОСТ 7313-75с изменением № 1 | ||
Цвет | Номер картотеки | Цвет | Номер картотеки |
Слоновая кость | 265, 214 | Кремовая | 981, 982 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 10.02.75 № 360
Изменение № 4 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 11 от 25.04.97)
Зарегистрировано Техническим секретариатом МГС № 2456
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Беларусь | Госстандарт Беларуси |
Республика Казахстан | Госстандарт Республики Казахстан |
Киргизская Республика | Киргизстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикгосстандарт |
Туркменистан | Главная государственная инспекция Туркменистана |
Украина | Госстандарт Украины |
3. ВЗАМЕН ГОСТ 7313-55
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта, подпункта | Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
ГОСТ 9.403-80 | 1.4 | ГОСТ 6806-73 | 1.4 |
ГОСТ 12.1.004-91 | 6.3 | ГОСТ 7827-74 | 1.3 |
ГОСТ 12.1.005-88 | 6.3 | ГОСТ 8420-74 | 1.4 |
ГОСТ 12.1.007-76 | 6.6 | ГОСТ 8784-75 | 1.4; 3.4 |
ГОСТ 12.3.002-75 | 6.3 | ГОСТ 8832-76 | 3.2.1 |
ГОСТ 12.3.005-75 | 6.3 | ГОСТ 9109-81 | 3.2.4 |
ГОСТ 12.4.009-83 | 6.5 | ГОСТ 9980.1-86 | 2.1 |
ГОСТ 12.4.011-89 | 6.4 | ГОСТ 9980.2-86 | 3.1 |
ГОСТ 12.4.021-75 | 6.3 | ГОСТ 9980.3-86 | 4.1 |
ГОСТ 12.4.068-79 | 6.4 | ГОСТ 9980.4-86 | 4.1 |
ГОСТ 12.4.103-83 | 6.4 | ГОСТ 9980.5-86 | 4.1 |
ГОСТ 17.2.3.02-78 | 6.6 | ГОСТ 13345-85 | 3.2.1 |
ГОСТ 2590-88 | 3.2.1 | ГОСТ 14192-96 | 4.1 |
ГОСТ 2768-84 | 3.6 | ГОСТ 15140-78 | 1.4 |
ГОСТ 3118-77 | 3.6 | ГОСТ 16523-97 | 3.2.1 |
ГОСТ 4204-77 | 3.6 | ГОСТ 17537-72 | 1.4 |
ГОСТ 4328-77 | 3.6 | ГОСТ 19007-73 | 1.4 |
ГОСТ 4404-78 | Вводная часть | ГОСТ 19266-79 | 1.4 |
ГОСТ 5233-89 | 1.4 | ГОСТ 19433-88 | 4.1 |
ГОСТ 6589-74 | 1.4 | ГОСТ 23343-78 | 3.2.4 |
ГОСТ 6613-86 | 3.2.1 | ГОСТ 23494-79 | 3.2.4 |
5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ИЗДАНИЕ (август 2002 г.) с Изменениями № 1, 2, 3, 4, утвержденными в июне 1977 г., сентябре 1985 г., декабре 1989 г., октябре 1997 г. (ИУС 7-77, 12-85, 3-90, 1-98)
1. Технические требования. 1 2. Правила приемки. 3 3. Методы испытаний. 3 4. Упаковка, маркировка, транспортирование и хранение. 5 5. Гарантии изготовителя. 6 6. Требования безопасности. 6 Приложение Соответствие наименований цветов эмали по ГОСТ 7313-75 с изменением № 1 и ГОСТ 7313-75с изменением № 2. 7 |
Лакирование
Наносить лак можно несколькими способами:
при помощи валика. Этот инструмент позволяет быстро обработать большие площади, его необходимо использовать, если состав будет наноситься двумя слоями. Первое покрытие наносят в вертикальном направлении, сразу устраняя потеки. А второй слой – в горизонтальном направлении, только когда первое покрытие полностью высохнет; кисточкой. Кисть используется достаточно редко, ей обрабатывают труднодоступные места. Необходимо приобретать кисточку из натурального материала, мягкую, чтобы она не оставляла разводов, ворсинок и полос; с помощью тампона. Ватно-марлевый тампон используется, если нужно обработать достаточно маленькие поверхности. Тампон макается в лак, после чего легкими движениями ХВ-784 наносится на основание
Важно следить, чтобы не было потеков. Когда первый слой высохнет, наносится второе покрытие, но тоньше, чем в первый раз; с помощью пульверизатора. Метод распыления используется для обработки больших площадей
Для пульверизатора очень важным является вязкость лака, он должен быть достаточно жидким, чтобы сопло не забивалось. В местах технологических швов и сварки металла необходимо использовать для обработки кисточку
Метод распыления используется для обработки больших площадей. Для пульверизатора очень важным является вязкость лака, он должен быть достаточно жидким, чтобы сопло не забивалось. В местах технологических швов и сварки металла необходимо использовать для обработки кисточку.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Эмали ХВ-785 и лак ХВ-784 должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту и рецептуре, утвержденным в установленном порядке.
(Измененная редакция, Изм. № 2).
1.2. Эмали ХВ-785 должны выпускаться следующих цветов с кодами ОКП, указанными в табл. 1а.
Таблица 1a
Цвет эмали | Код ОКП |
Желтый | 23 1312 4004 09 |
Слоновая кость | 23 1312 4012 09 |
Серый | 23 1312 4003 10 |
Красно-коричневый | 23 1312 4058 06 |
Белый | 23 1312 4001 01 |
Черный | 23 1312 4002 00 |
Соответствие изменившихся наименований цветов эмалей, приведенных в ГОСТ 7313с изменением № 1, дано в приложении.
Для лака ХВ-784 код ОКП 23 1311 1000 08.
1.3. Для разбавления эмалей и лака до рабочей вязкости применяют растворители Р-4 и Р-4А по ГОСТ 7827.
1.2-1.3. (Измененная редакция, изм. № 2, 3).
1.4. Эмали и лак должны соответствовать требованиям и нормам, указанным в табл. 1.
Таблица 1
Наименование показателя | Норма | Метод испытания | |
Эмаль ХВ-785 | Лак ХВ-784 | ||
1. Цвет пленки эмали: | Должен находиться в пределах допускаемых отклонений, установленных образцами (эталонами) цвета «Картотеки» или контрольными образцами цвета | – | По п. 3.3 |
желтый | 210, 294 | ||
слоновая кость | 214, 265 | ||
серый | 590, контрольный образец | ||
красно-коричневый | Контрольные образцы | ||
белый | То же | ||
черный | Не нормируется | ||
2. Цвет лака по йодометрической шкале, мг J2/100 см3, не более | 7 | По ГОСТ 19266 | |
3. Внешний вид пленки | После высыхания пленка эмали должна быть однородной, без морщин, оспин, потеков и посторонних включений | После высыхания пленка лака должна быть однородной, глянцевой, без морщин, оспин, потеков и посторонних включений | По п. 3.3 |
4. Условная вязкость по вискозиметру типа ВЗ-246 (или ВЗ-4) при температуре (20,0 ± 0,5) °С, с, для эмали: | 20-35 | По ГОСТ 8420 и п. 3.3а настоящего стандарта | |
черной | 40-100 | ||
остальных цветов | 30-60 | ||
5. Массовая доля нелетучих веществ, %, для эмали: | 14-17 | По ГОСТ 17537 | |
красно-коричневой | 26-30 | ||
черной | 23-29 | ||
остальных цветов | 28-36 | ||
6. Степень перетира, мкм, не более, для эмали: | – | По ГОСТ 6589 | |
серой | 35 | ||
белой | 30 | ||
черной | Не нормируется | ||
красно-коричневой | 50 | ||
остальных цветов | 40 | ||
7. Укрывистость высушенной пленки, г/м2, не более, для эмали: | – | По ГОСТ 8784 и п. 3.4 настоящего стандарта | |
слоновая кость | 80 | ||
желтой | 150 | ||
серой | 70 | ||
красно-коричневой | 65 | ||
белой | 90 | ||
черной | 60 | ||
8. Время высыхания при температуре (20 ± 2) °С, ч, не более: | По ГОСТ 19007 | ||
до степени 3 | 1 | 1 | |
до степени 4 | – | 24 | |
до степени 5 | 24 | – | |
9. Твердость пленки по маятниковому прибору типа ТМЛ (маятник А), относительные единицы, не менее, для эмали: | 0,3 | По ГОСТ 5233 | |
красно-коричневой, черной | 0,2 | ||
остальных цветов | 0,15 | ||
10. Эластичность пленки при изгибе, мм, не более | 1 | 1 | По ГОСТ 6806 |
11. Адгезия пленки, баллы, не более | 2 | 2 | По ГОСТ15140, разд. 2 |
12. Стойкость покрытия к статическому воздействию кислоты и щелочи | После испытания покрытие должно быть без изменения, и металл под ним должен быть без признаков коррозии. Допускается изменение цвета пленки | По ГОСТ 9.403 и п. 3.6 настоящего стандарта |
Примечания:
1. Допускается увеличение нормы условной вязкости эмалей и лака при хранении, если при разбавлении до рабочей вязкости эмали и лак соответствуют требованиям настоящего стандарта.
2. Допускается расслаивание и оседание пигментов в эмалях при хранении, если после размешивания эмали соответствуют требованиям настоящего стандарта.
3. (Исключено, Изм. № 4).
(Измененная редакция, Изм. № 2, 3, 4).

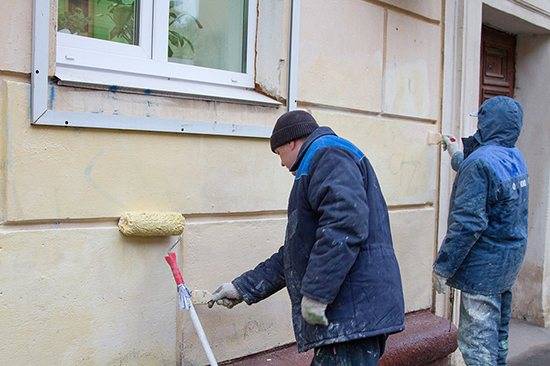

Технология облицовывания фасада перхлорвиниловой краской
Перед облицовкой помещения человек должен надеть индивидуальные средства защиты, так как в состав материала входят агрессивные летучие вещества.
- Наносить состав можно только на сухую чистую поверхность, поэтому предварительно ее подготавливают. Если есть старая отслаивающаяся штукатурка, то ее снимают с помощью шпателя. Трещины заделывают цементно-песчаным раствором и оставляют на 2 дня до полного высыхания.
- Предварительно проводится демонтаж кондиционеров, фонарей, антенн и другого навесного оборудования с фасада здания. Если на дверных проемах и окнах есть наличники, то их снимают.
- Наносить материал рекомендуется при сухой погоде. Во время процедуры следят, чтобы на поверхность не попадали прямые солнечные лучи. Поэтому предварительно окрашиваются затененные участки. В течение дня солнце передвигается и тень появляется в новых местах. Это позволяет покрасить помещение с 4 сторон за 1 день.
- Если работы проводятся в холодное время года, то разбавлять эмаль водой запрещается. Для этого используются специальные растворители – сольвент, ксилол. Если поверхность сухая и не имеет наледи, то работа проводится при температуре – не ниже 20 градусов.
- Допускается повторно наносить краску на поверхность, для окрашивания которой ранее использовались перхлорвиниловые материалы.
- Наносят отделку кисточкой или валиком. Благодаря оптимальной консистенции состава распылять эмаль разрешается с пульверизатора.
Для того чтобы обеспечить качественную адгезию эмали с поверхностью рекомендовано использовать грунтовку и шпатлевку для подготовки поверхности, которые имеют перхлорвиниловую основу.
Технические характеристики
ЛКМ ХВ-784 изготавливается на основе хлорсодержащих полимеров, основную часть которых составляет перхлорвиниловая смола. Ее получают при помощи хлорирования поливинилхлоридной смолы до содержания хлора 62-65%. Перхлорвиниловый лак образует быстросохнущую на воздухе пленку, которая отличается повышенной твердостью, водостойкостью и износостойкостью.
В состав лака ХВ-784 также входят:
- пластификаторы,
- красители,
- органические растворители.
Среди характеристик ХВ-784 можно отметить:
- расход на 1 кв. м рабочей поверхности составляет 210-220 г,
- толщина слоя – 18-20 мкм,
- количество слоев – 2 или 3,
- доля нелетучих веществ составляет от 15 до 17% от массы.
ХВ-784 производится в России по ГОСТу 7313-35. Основное назначение – это грунтовка и покрытие бетонных строительных конструкций.
Лак имеет сертификат соответствия – это свидетельство о государственной регистрации, которое выдано Управлением Федеральной службы Роспотребнадзора. Также есть санитарно-эпидемиологическое заключение Центра санэпиднадзора.
Выпускается в стеклянных бутылках емкостью 0,5 литра, оцинкованных банках по 1 л, евроведрах по 20 л, стальных бочках по 200 л под названием «Беленый дуб», «Красное дерево» либо в других цветовых вариациях. По согласованию с заказчиком упаковка может быть любого объема.
Готовим поверхность и материала
Лак необходимо очень хорошо перемешать до равномерной массы и полного исчезновения осадка, потом немного обождать, пока пропадут все пузыри. Особенно важна вязкость состава:
- при распылении пульверизатором – от 18 до 25 секунд;
- при нанесении валиком или кисточкой – 25-30 секунд.
На заметку. У потребителей нередко появляется вопрос, чем разбавить лак, если он через чур насыщенный. Его можно развести толуолом или экстрагентами Р-4, Р-5 (указаны в инструкции к ЛКМ), а еще ксилолом марки «Новбытхим» по ГОСТ 7827. Вязкость лака устанавливается при помощи вискозиметра ВЗ-246, какой имеет сопло диаметром 4 мм.
Порядок поверхностной подготовки зависит от материала:
дерево – убирают устаревший ЛКМ ручным способом либо, применяя растворители, делают шлифовку угловой шлифмашиной либо наждачной лентой, большое внимание уделяют высолам и масляным пятнам (их необходимо совсем убрать), убирают с поверхности пыль и загрунтовуют составами АК-069 или АК-070; бетон и композиционный материал из бетона и стали – удаляют пыль и пятна масел, заделывают дыры и щели, загрунтовуют теми же составами; металл – убирают старое завершальное покрытие, проводят зачистку поверхности и обработку против коррозийных процессов, наносят грунтовочную смесь
Главное! Для защиты разного типа поверхности хватит одного грунтовочного слоя АК-069 или АК-070. Взамен подобной отделки можно задействовать конкретно ХВ-784, а после его схватывания нанести эмаль ХВ-785.
Другие виды и производители
Перхлорвиниловые эмали имеют разные модификации, соответственно которым они предназначаются для отделки помещений, расположенных в умеренном и тропическом климате. В России используются материалы серии ХВ с маркировкой:
- 125. Перед нанесением состава поверхность не грунтуется. Состоит из наполнителей – пластификатора, алюминиевой крошки, талька. Применяется для облицовывания поверхностей из металла и дерева.
- 182. При использовании эмали проводится предварительная грунтовка. Имеет незначительный сухой остаток и применяется для отделки декоративных элементов.
- 161. Морозоустойчивый отделочный материал для фасада, который применяется при умеренном климате. Применяется для покрытия штукатурки, бетона, кирпича.
В нашей стране популярные производители перхлорвиниловых красок – ПКФ Спектр, НПФ Эмаль, ЛКМ.
Вывод
Из всего вышесказанного можно сделать один простой вывод: данный тип эмалей и красок полностью оправдывает свою популярность, не смотря на относительно недавнее появление на рынках. Те недостатки, которые связаны только с особенностями применения, с лихвой компенсируются долговечностью и низкой стоимостью.
Еще больше поданному вопросу можно узнать из видео в этой статье.
- Серьезную защиту от неблагоприятных климатических воздействий (влаги, морозов);
- Очень высокие адгезивные свойства, позволяющие надежно защитить стены здания от проникновения влаги;
- Широчайший спектр возможной эксплуатации — краску данного типа можно совершенно спокойно наносить как на кирпичные, деревянные или бетонные стены, так и на любые оштукатуренные поверхности;
- Возможность осуществлять работы в условиях русской зимы, при достаточно низких температурных показателях. Дело в том, что перхлорвиниловая краска не густеет даже при ультранизких температурах (ниже — 15 градусов по Цельсию).
- Яркий, глубокий и очень насыщенный цвет, способный сохранить свой первозданный облик в течение 2-3 лет.
Среди недостатков
перхлорвиниловой краски, о которых также должен знать каждый хозяин, отметим следующие:
- Невозможность осуществлять покраску фасадов во время снегопада или дождя. Основное условие для того, чтобы краска прочно и надежно «схватилась» с основанием, — 100% сухость поверхности.
- Нельзя красить стены, на которые в момент покраски высыхания падает прямой солнечный свет. Дело в том, что ультрафиолет сушит краску существенно быстрее, чем необходимо по технологии. Это приводит к тому, что краска трескается и отваливается. Идеальной температурой для покраски можно считать 15 — 20 градусов по Цельсию.
- Малая эластичность краски — недостаток, возникший в результате вхождения в ее состав множества пигментов. Имейте в виду, что любое искривление фасада ведет к возникновению трещин на слое краски. По этой причине крайне желательно наносить перхлорвиниловую краску на поверхности уже усевшего дома.
Отметим также, что все имеющиеся недостатки краски с лихвой перекрываются ее важнейшим достоинством — относительно невысокой ценой. Вкупе с большим количеством достоинств, именно низкая стоимость делает эту краску все более популярным решением для окраски фасадов среди россиян.
