Разновидности кромочных фрез для ручного фрезера + другие виды фрез и их описание

Концевые фрезы

Главной их особенностью является наличие режущих кромок на торце рабочей части.

Это вовсе не означает, что они работают только с применением осевой нагрузки. У них также могут быть задействованы боковые кромки, позволяющие перемещать фрезу в плоскости опорной площадки фрезера, проделывая различные пазы и выборки в материале. Они могут иметь разное число режущих кромок, а соответственно, разную чистоту обработки материала.

Концевые фрезы чаще всего бывают монолитными, но встречаются и составные. Ярким примером такой могут выступать корончатые фрезы, чаще используемые с дрелью.

Типы лезвий фрез

При рассмотрении лезвий фрезы для ручного фрезера по дереву обнаруживаются такие типы и виды:

• ножи из быстрорежущей стали. Маркируются буквами HSS. Необходимо выбирать, когда предстоит работа с мягкой древесиной;
• ножи из твердосплавных металлов. Маркировка – HM. Применяются в основном для работы с твердым материалом. Прочны и устойчивы к повышенным температурам.

Кроме того, есть ряд разновидностей форм лезвий:

• вертикальные;
• наклонные;
• спиральные.

Наклонные обеспечивают более хорошее качество конечного результата за счет срезания кусков дерева, а не срубания, как это делают вертикально расположенные ножи.

Альтернативные способы

Как уже говорилось, стационарная циркулярная пила очень удобна для выбора четверти. (О разновидностях дисковых пил и особенностях их выбора на нашем сайте есть отдельная статья.) Но она не всегда есть в арсенале мастера, а иногда использовать её невозможно чисто физически.

Если нужно выбрать четверть в толстых длинных досках, можно воспользоваться ручной дисковой пилой. Принцип изготовления и последовательность операций те же самые. Отличие в том, что в этом случае обрабатываемая доска и инструмент меняются местами. Доска закрепляется неподвижно, а дисковую пилу с параллельным упором мастер перемещает вдоль вручную.

Если под рукой у вас нет ни циркулярной, ни ручной дисковой пилы, можно воспользоваться болгаркой с диском по дереву либо ручным фрезером с подходящей цилиндрической фрезой. Оба способа очень медленные и не годятся для большого объёма работ. Кроме того, выбирать четверть болгаркой неудобно, опасно и получается неровно.

Читать также: Что такое ntc на плате

Ещё один способ – использовать электрический рубанок. Однако большинство современных моделей рубанков из-за особенностей конструкции для этого не годятся. Посмотрите видео, в котором показан как раз этот способ выбора четверти.

Виды фрезеров

Инструменты различаются по конструктивному исполнению и назначению. В магазинах встречается три разновидности этого аппарата:

• Верхний;
• Шпоночный (ламельный);
• Кромочный (другое название триммер).

Верхние фрезеры размещаются над рабочей поверхностью. Для повышения эргономики и плотного удержания в центре устанавливается вращающаяся фреза. Изделие пользуется спросом у профессионалов, но также и новички не пренебрегают его возможностями. Используя такое приспособление, человек выполнит более широкий спектр задач. Аппарат продается в двух вариациях: неподвижный и погружной, какой выбрать – каждый решает исходя из требований обработки.

Кромочные фрезеры. Название инструмента указывает на специфику выполняемых операций: он используется для обработки кромок, а также снятия фасок. Достоинство приборов в их весе, поэтому они активно применяются для выполнения специализированных операций. Изделие часто используется только профессионалами, так как оно ускоряет процесс обработки. В домашней мастерской, когда не требуется проводить операции с десятками заготовками в день – это подходящее средство.

Последний вариант – шпоночный. Он редко встречается в коллекции частных мастеров. При помощи этого инструмента создаются пазы, которые используются для фиксации напольных покрытий. Прибор отличается от предыдущих экземпляров своей узкой направленностью. Работать с этим изделием удобно и при обработке он показывает хорошую эффективность, но приобретать шпоночный фрезер для нечастой эксплуатации нецелесообразно. Лучше взять кромочную модель и разместить на фрезеровочном столе, так человек обработает заготовку с таким же качеством, только он потратит в два раза больше времени, так как требуется двойное прохождение.

Шпоночная фреза и ее конструктивные особенности

Сходство со сверлом по металлу имеют шпоночные фрезы, конструктивно представленные в виде стального стержня с рабочими кромками на боковой части. Боковые кромки кроме режущей части имеют углубления, выполненные в виде витков. Они предназначены для формирования режущих кромок и отведения стружки при выполнении работ.

Для изготовления шпоночных фрез используется легированная быстрорежущая сталь. Шпоночная фреза имеет конструктивное сходство с концевыми насадками. Главное отличие шпоночной оснастки в том, что у нее рабочими гранями являются боковые кромки. Предназначается оснастка непосредственно для изготовления шпоночных пазов в металлических заготовках. Выпускаются насадки с цилиндрическими и конусными хвостовиками согласно стандарту ГОСТ 9140.

Это интересно! За счет своей конструкции, шпоночные оснастки позволяют выполнять фрезерование в двух направлениях.

https://youtube.com/watch?v=99LdqvylpH4%3F

Что такое концевая фреза

При помощи концевой фрезы обрабатываются пазы, различные выступы и плоские поверхности. Конструктивно она имеет хвостовики конического или цилиндрического типа. Если необходима грубая обработка заготовки, то свой выбор стоит остановить на фрезах с большими зубьями. Чем аккуратнее следует обработать заготовку, тем более мелкие зубья должны быть на резце.

Концевая угловая фреза

Этот тип используется для обработки угловых пазов и наклонных поверхностей. Резцы делятся на одноугловые и двухугловые. Толщина среза заготовки резцом различна по всей длине кромки. Максимальную толщину среза обеспечивает вершина зуба, затем она линейно уменьшается вдоль всей кромки.

Типы лезвий фрез

Современные фрезы бывают исполнены с разными конструктивными особенностями, с неординарным расположением рабочей части — лезвий. Считается, что прямые срубают детали с заготовки, а наклонные срезают. Вторая технология дает плоскость, где стопроцентно отсутствуют сколы, меньше появляется неровностей, отсутствует необходимость шлифовки.

Фрезы пазовые

Нужны для придания пило детали центрального или крайнего отверстия. Оптимально для соединения шип-паз. Преимущество, которым активно пользуются мастера, – возможность регулировать ширину без изменения диаметра.

Пазовые прямые

Пожалуй, самый простой по конструкции представлен инструмент. Он ровной цилиндрической формы, паз вычленяется прямоугольный. Мастера варьируют его с любым видом оборудования, но чаще работает с погружным типом.

Пазовые галтельные

Оборудование имеет слегка округлую форму, напоминающую английскую букву U. Стенки округляются мгновенно от поверхности или же идут под прямым углом.

Пазовые галтельные V-образные

Сочетают в себе особенности вырезка просто галтельными, но полукруглая выемка дает V формы отверстие. Наклон стенок важен при выполнении процедуры.

Пазовые конструкционные

Пазовые разделяются на Т-образные и так называемый ласточкин хвост.

Т-образные

Т-образнные дают перевернутую букву Т, которая широкой частью стремится к центру. Т-крепление считается наиболее аффективным, так как разъединить детали сложно.

“Ласточкин хвост”

Ласточкин хвост идентичный Т-образной, но несколько меньший угол между поверхностями заготовки.

Пазовые фасонные

Фасонные также используются для обработки придания фигурного вида. Отличить от пазовых можно по сечению, которое напоминает фигурные скобки. Преимущество состоит в том, что снимаются как кромки изделия, так и центральные части, что удобно для работы.

На что обратить внимание при выборе

Если вам необходима металлу, то при покупке в первую очередь важно учесть, какой производитель изготовил товар. Нужно выбирать марки, которые проверены опытом и временем, что позволит избежать некачественной заточки, быстрой поломки или неточности параметров нарезки на срезах

Далее представлен перечень производителей, который рекомендован профессионалами: Bosch, Hahnreiter, Optimum, «Атака», «Инструмент-сервис».

Второе, на что следует обратить внимание, когда приобретается фреза для фрезерного станка по металлу, это принцип работы механизма

Важно при выборе качество станка. Таким образом, ручная фреза может быть автоматическим или полуавтоматическим прибором

К данному оборудованию предстоит подобрать подходящую насадку. Специалисты советуют учитывать и соответствие внутреннего крепления. Этот параметр важен так же, как и качество рабочей поверхности. Необходимо и наличие шпона, что требуется для плотного прилегания деталей к поверхности вращательного механизма

Таким образом, ручная фреза может быть автоматическим или полуавтоматическим прибором. К данному оборудованию предстоит подобрать подходящую насадку. Специалисты советуют учитывать и соответствие внутреннего крепления. Этот параметр важен так же, как и качество рабочей поверхности. Необходимо и наличие шпона, что требуется для плотного прилегания деталей к поверхности вращательного механизма.

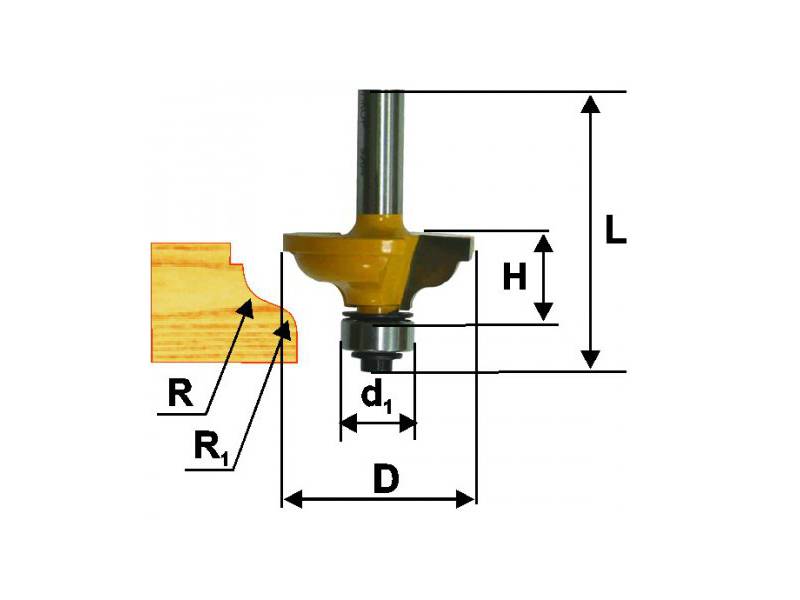

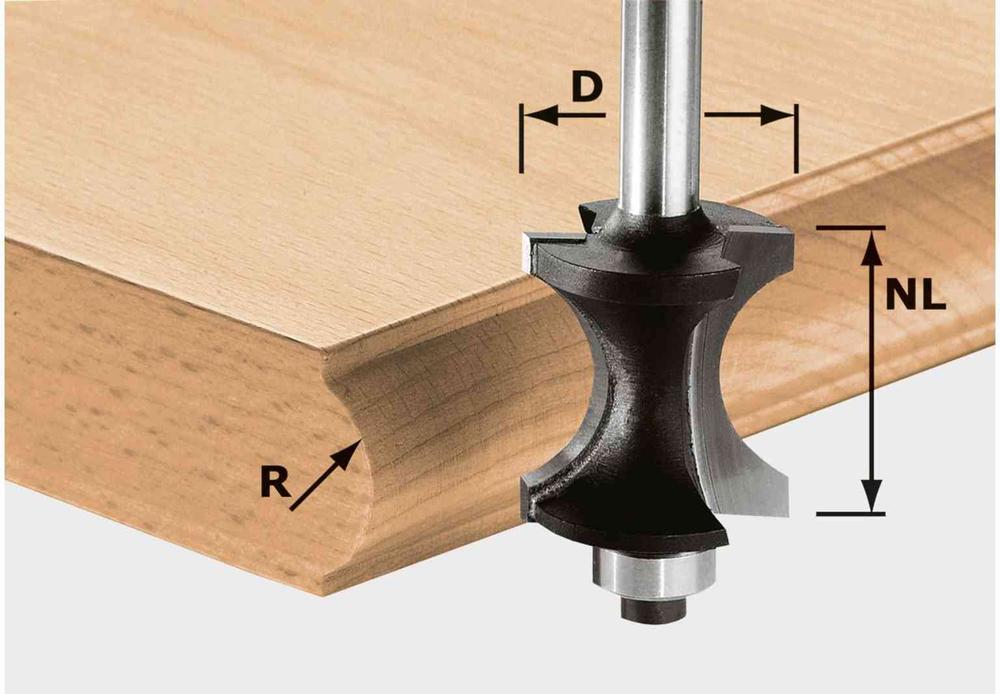

Кромочная фреза

В общем виде конструкцию этого резца можно представить следующим образом:

• Хвостовик, который зафиксирован в патроне. Имеет цилиндрическую форму, есть канал для лучшего крепления в патроне. В продаже имеются насадки с конусным зажимом, изготовленным из легированной стали.
• Резец, повторяющий своей формой очертания обрабатываемой кромки. Он может быть выполнен цельным с хвостовиком. Материал, из которого изготавливают резец, выполнен из твёрдых сплавов или быстрорежущей стали.
• Подшипник, закрепленный сверху или снизу хвостовика. Различный диаметр таких подшипников позволяет контролировать глубину прорези.

Фреза кромочная фальцевая

Этот тип предназначен для формирования выборок с фальцем в виде прямоугольника, выборке четверти, вырезке паза по кромке заготавливаемого материала. С помощью упорного подшипника становится возможным фрезеровать линейные и криволинейные виды заготовок. Их применяют для сращивания заготовок в четверть, вырезания пазов для монтажа дверных филенок, фрезеровки фальцев и элементов мебели.

Фреза по дереву кромочная

Является самым широко распространенным инструментом для работы с деревом. Зачастую в наборах, предназначенных для работы в домашних мастерских, именно кромочные резцы составляют большинство. Их классификация значительно превосходит остальные виды. Эти фрезы подразделяются на профильные, конусные, калевочные, дисковые, фальцевые, галтельные, фигирейные.

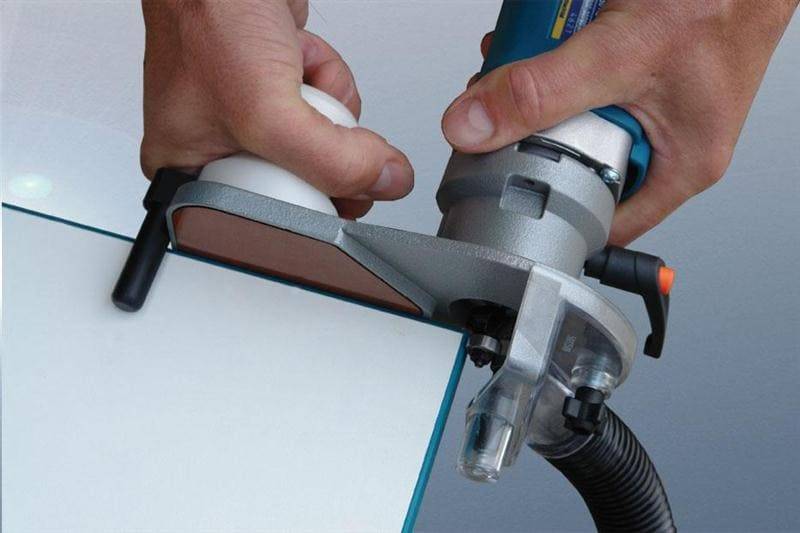

Последовательность работы с кромочным фрезером

Рассмотрим его на примере одной из наиболее удачных моделей подобной техники, предназначенной для работ по дереву – триммера Makita rt0700cx2. Данный кромочный фрезер отличается повышенными требованиями к электробезопасности, но не предназначен для работ в условиях низкой освещённости, поскольку подсветка рабочей зоны отсутствует. Наличие поворотного основания позволяет производить работы по обработке прямых и наклонных кромок, фрезеровать углы, и даже выполнять так называемое погружное фрезерование, когда обрабатываемый участок поверхности заготовки располагается с противоположной стороны от плоскости расположения триммера.

Ручной фрезер имеет блочное исполнение узлов, поэтому разборка агрегата (например, с целью замены щёток или очистки) не занимает много времени. Желательно иметь комплект кромочных фрез, которые подойдут для применения к конкретному триммеру, а также подходящие ключи для удобной смены оснастки.

Подготовка кромочного фрезера к работе выполняется в следующей последовательности. В зависимости от вида поверхности обрабатываемого изделия подбирается нужный вид опорной подошвы (их в базовой комплектации имеется не менее трёх, все отличаются удобством и устойчивостью, и выполнены из литого алюминиевого сплава). Аналогично выбирается цанга с нужным посадочным диаметром под фрезу.

При помощи резинового ролика устанавливается нужная глубина фрезерования кромки. Перед непосредственным применением ручной фрезер включают на холостой ход, чтобы выявить возможное наличие вибраций: они возможны, если достаточно тяжёлый (вес 1,8 кг) фрезер будет располагаться неперпендикулярно рабочей оси вращения фрезы.

Если объёмы фрезерования большие следует присоединить пылесборник. Затем фиксируют блокировочный рычаг, включают триммер, и плавно перемещают оснастку двумя руками до ограничителя. Качество готового результата обеспечивается минимальными зазорами в направляющих подошвы, а также применением высокоточного подшипника, снижающего биение цанги в процессе фрезерования.

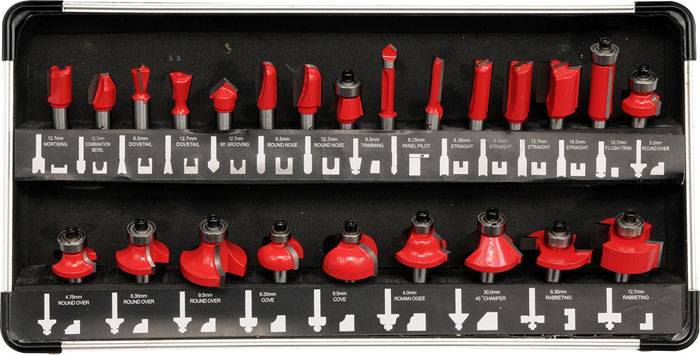

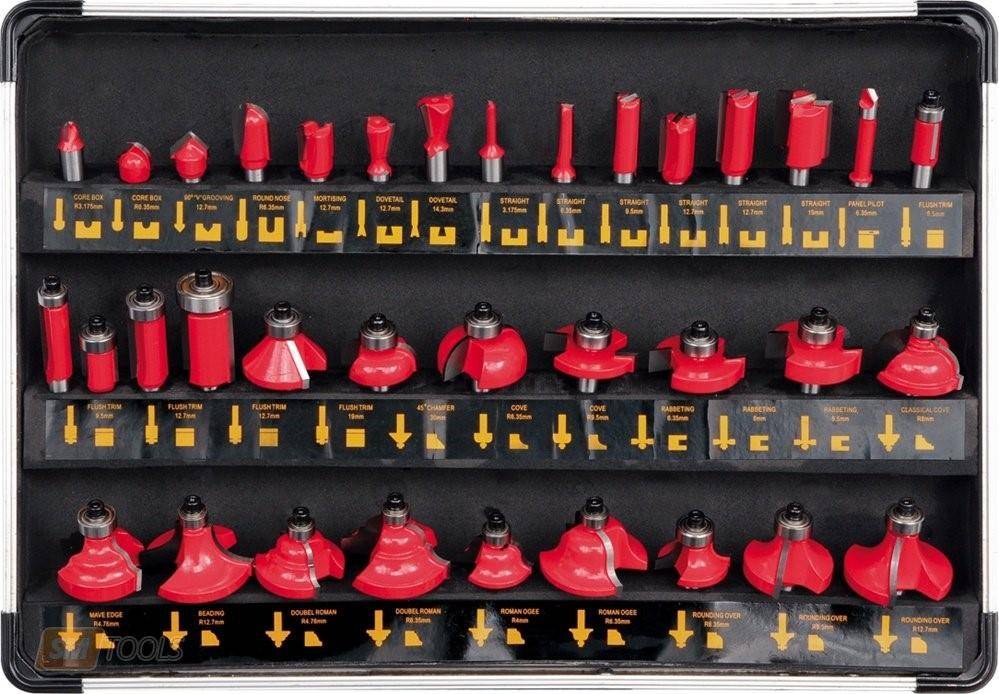

Наборы фрез по дереву

Часто сменный инструмент для ручного фрезера продается комплектами, в виде наборов в специальных кейсах. Такой вариант удобен, но для мастеров иногда удобнее купить 3…10 фрез высокого качества точно под основные операции, чем набор из 25…50 инструментов более дешевых и менее долговечных.

Важно: при покупке фрез по дереву как в наборах, так и по отдельности, необходимо заранее выяснить, для каких пород дерева применяется конкретная модель. Инструмент, предназначенных для обработки мягких пород (липа, яблоня, сосна) быстро тупится при работе с твердыми (дубом или грушей)

И наоборот – фрезы для твердого дерева на мягком не дадут ровного реза, гладкой поверхности.

Как выбирать фрезу по дереву под ручной фрезер?

Приняв решение о покупке набора фрез наивысшего качества, есть смысл проанализировать критерии выбора такого инструмента. В расчёт обычно принимают следующее:

1. Размеры хвостовика. Данный размер (для импортного набора, произведённого каким-либо европейским брендом, он может указываться в дюймах) определит возможность совместного использования оснастки с ручным фрезером. Проблема не возникнет, если конструкцией фрезера предусмотрены цанговые зажимы. Но и в этом случае диаметр цанги должен быть совместим с диаметром хвостовика. Наиболее распространены неувязки, обусловленные разными мерами длины. Например, хвостовики диаметром в ¼ или ½ дюйма в пересчёте дадут значение диаметра 6,35 и 12,7 мм. Метрические размеры наиболее распространённых типов цанг – 6,8 и 12 мм, таким образом совместить места крепления не удастся.

1. Материал рабочих лезвий фрез по дереву для ручного фрезера импортного производства маркируются буквенными обозначениями НМ (твердосплавные) и НSS (из быстрорежущей стали). Твердосплавные фрезы отличаются повышенной хрупкостью, поэтому при врезании в твёрдые породы древесины, они могут быстро выкрашиваться. Зато они с успехом могут справиться с фрезерованием алюминия А0 или А00. Если предполагается обработка твёрдых пород древесины, практичнее использовать быстрорежущие стали марок Р6М3, Р6М5 или 10Р6М5.
2. Расположение лезвий. Они могут быть размещены параллельно оси инструмента, либо под некоторым наклоном. Вертикальные лезвия не режут, а рубят древесину, что практически выражается в значительных ударных нагрузках. В таких условиях работать ручным фрезером довольно сложно, а образованную поверхность придётся шлифовать. Поэтому пластинчатые фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях, когда главным является максимальный съём материала. Наоборот, наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах фрезеровки.

Оптимальный набор фрез по дереву включает в себя две кромочные фрезы (под метрический и дюймовый хвостовик), три концевых фрезы (диаметрами 6,12, 18 мм), две пазовых фрезы ( в том числе одна — под «ласточкин хвост»), по одной фигурной и угловой фрезе. Более продвинутые комбинации используются для целей профессионального фрезерования древесины.

Люксметр. Знакомство с прибором для измерения освещённости

Инфракрасные обогреватели. Плюсы и минусы. Цена и размеры

Типы диаметров хвостовика

До начала того, как приступить к выбору фрезы, следует в самом начале определиться с методом крепления, а именно в каких единицах будет измерен диаметр хвостовика – в миллиметрах или дюймах.

Обратите внимание, что во время перевода дюймов в единицы системы исчисления получается 6.35 мм и 12.7 мм, но несмотря на маленькую разницу миллиметровый хвостовик не совмещается с дюймовой цангой и наоборот. Вал фрезеровочной машинки вращается со скоростью до 25 000 оборотов за 1 минуту, и поэтому такие даже незначительные несоответствия способны повлечь за собой как минимум порчу инструмента

Устройство

Производством ручных кромочных фрезеров (или, иначе – триммеров) занимаются несколько популярных в данном сегменте брендов – DeWalt, Makita, Virutex, однако принципиальное устройство рассматриваемого электроинструмента – однотипное:

1. Приводной коллекторный электродвигатель, обязательно – с низким пусковым моментом и числом оборотов от 3000…6000 мин -1 до 20000…26000 мин -1 . Двигатель снабжается системой воздушного охлаждения.
2. Вал, размещённый в подшипниках качения, к торцу которого посредством зажимной гильзы крепится кромочная фреза – основной вид инструментальной оснастки, хотя, в принципе, к кромочному фрезеру подойдут и некоторые другие инструменты.
3. Подъёмное устройство, предназначенное для соединения и рассоединения вала с двигателем (ручные триммеры не оснащаются муфтой, поскольку в этом случае их массе заметно возрастёт).
4. Опорная база или подошва с роликовыми направляющими – устойчивое основание, на которое опирается триммер при использовании.

1. Фиксатор, при помощи которого исключается превышение допустимого диапазона хода кромочной фрезы.
2. Предохранительный щиток, предотвращающий попадание мелкой стружки и опилок в глаза работающему.
3. Прорезиненная ручка, вблизи которой обычно монтируются органы электронного управления инструментом, обеспечивающие плавное увеличение и снижение оборотов вала.

В комплект кромочного фрезера часто включаются также переходные штанги, предназначенные для использования оснастки с иным диаметром посадочной части, запасные щётки, пылесборник и т.д.

Бытовые кромочные фрезеры сравнительно небольшой мощности (до 750…1000 Вт) предназначены для ручного удержания при использовании, поскольку не отличаются большим весом. Для профессиональных и полупрофессиональных моделей (например, Makita rt0700cx2, DeWalt 26200 и ряда других) потребуется обязательная установка на рабочий стол или верстак.

Торцевые фрезы

Назначение таких резцов – это обработка ступенчатых и плоских поверхностей. При обработке заготовки резцом, режущие кромки которого расположены на торцевой поверхности, зубья по очереди касаются поверхности материала. Эта особенность позволяет максимально эффективно и ровно обрабатывать деталь. В качестве материала резцов чаще всего используют углеродистую и быстрорежущую сталь, а также минералокерамические сплавы с высокой степенью твердости. Значительно реже встречаются резцы с алмазным напылением. Этот тип предназначен для работы с материалами высокой степени твердости.

Применение

Резание, шлифование, сверление стали основными операциями при обработке дерева, пластика и других мягких материалов. Но достижение многих задач невыполнимо без фрезерных работ, для чего нужен специальный инструмент. Область использования кромочного фрезера ясна из его названия. С его помощью легко производятся работы по краям плоской заготовки. В первую очередь это выполнение фасок и скруглений. С использованием профильных фрез можно получить край сложной формы. Незаменима кромочная машина при подгонке шпона под размер заготовки, для вырезания пазов под установку петель, замков и иной фурнитуры.

Кромочный инструмент может использоваться не только для обработки кромки, но выполнять и фрезерные работы. Чтобы приступить к выборке паза или гравировке, достаточно установить соответствующую фрезу. Если не требовать от этого инструмента большой производительности, то он вполне может заменить вертикальную фрезерную машину в небольшой мастерской.

Виды фрез

Резцы для ручного фрезера выполняют множество функций, которые разделены по конкретным видам самих же фрез. Известно множество разновидностей, но особым спросом пользуются следующие:

• Пазовые резцы.
• Резцы для кромки, которые часто называют кромочные.
• Комбинированные резцы.

Пазовые изделия

Данные резцы предназначены для получения прорезей так называемых пазов в любом изделии из древесины. Такие виды фрез по дереву для ручного фрезера широко используются в производстве мебели.

Пазовый тип поможет получить разнообразную с геометрической точки зрения форму и вид. Как правило, эти фрезы изготавливаются в виде конуса и оставляют после себя отверстие, прямоугольный паз. Резцы этого типа можно поделить по виду рабочей части:

1. Прямые. Оставляют пазы в виде прямоугольника.
2. Фасонные. Фрезы обычно требуются для создания декоративных элементов, к примеру, мебельных накладок с орнаментами.
3. Галтельные. Эти резцы имеют закругленную, рабочую часть, что дает возможность проделывать пазы с закругленной внутренней частью.
4. V — образные, позволяющие получать прорези со стенками под углом девяносто градусов друг к другу.
5. Спиральные. Они обеспечивают прямоугольный паз для соединения по типу «в шип».
6. Т-образные, которые часто называют «ласточкин хвост». Они позволяют получить прорезь, в виде перевернутой тешки.

Такие фрезы для ручного фрезера по дереву в основном используются для красивой, фигурной обработки дерева в любой части будущего изделия. Недостатком этого вида фрез является необходимость работать по определенному шаблону, без которого получить правильную форму паза практически невозможно.

Кромочные резцы

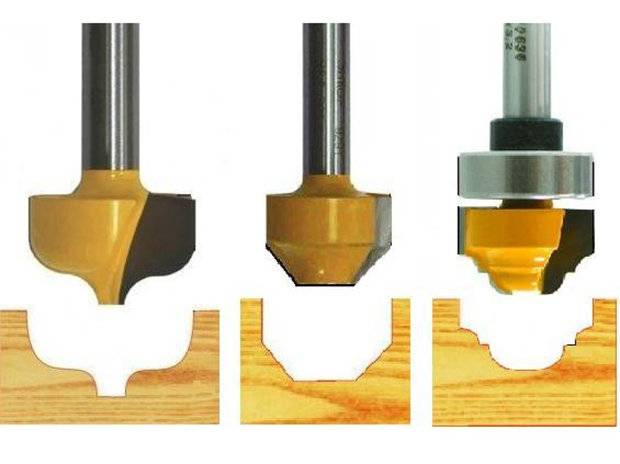

Кромочный тип резцов предназначен для обработки и декорирования краев заготовок из дерева. Выделяют разновидности в зависимости от формы лезвия:

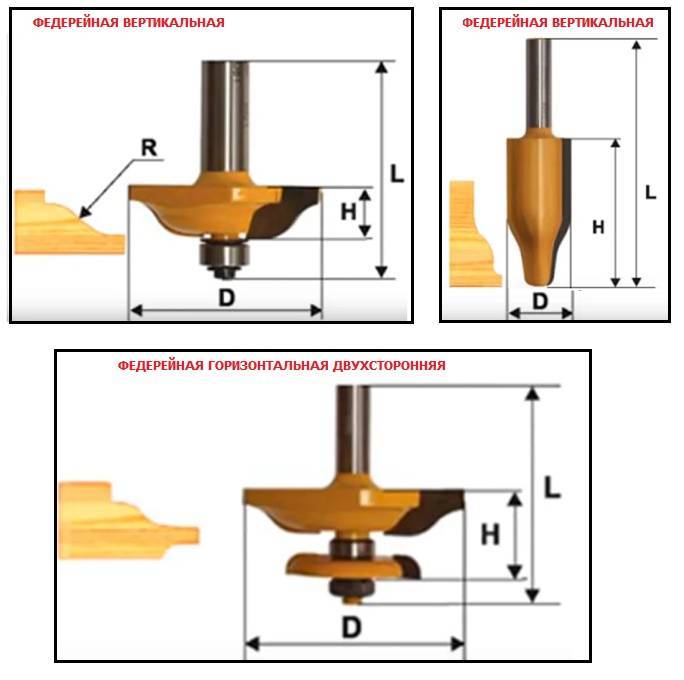

1. Профильные, предназначенные для создания фигурных профилей с целью повышения эстетичности кромки.
2. Калевочная. Она обеспечивает закругление кромки для формирования одной четвертой окружности.
3. Конусная. Фреза скашивает кромку под углом в 45 градусов.

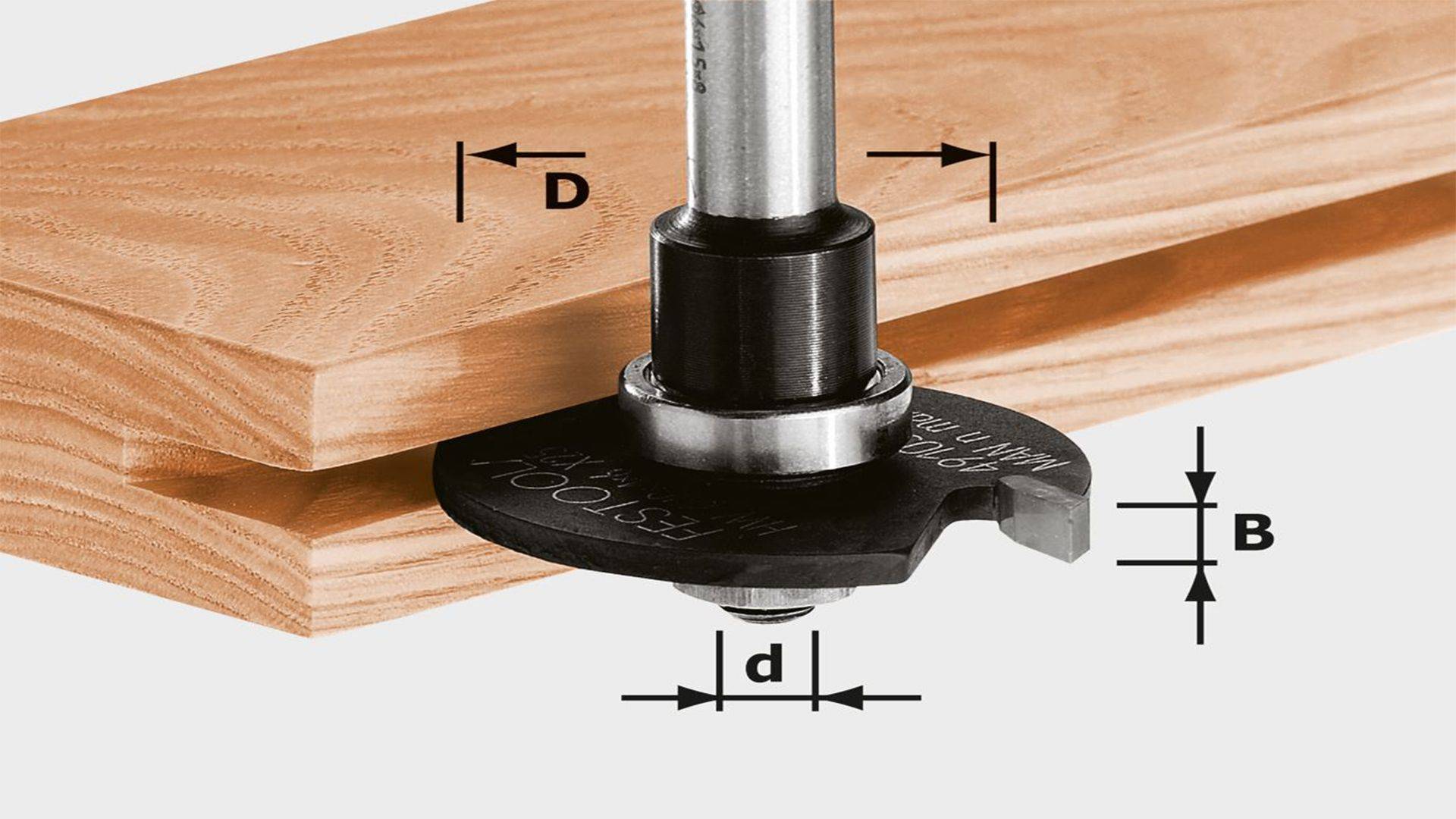

4. Дисковая, которая проделывает паз горизонтально в соответствии с выбранными размерами.

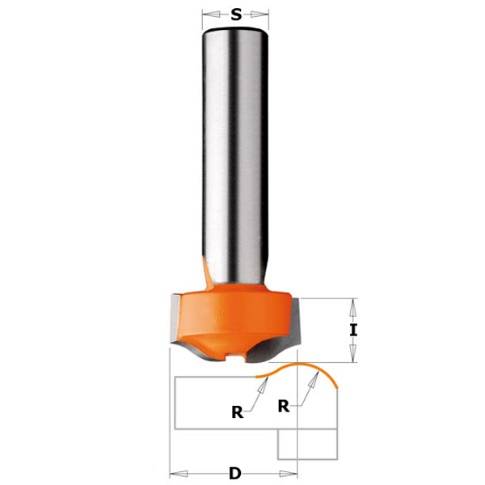

5. Галтельная. Она обеспечивает создание галтели на кромочной поверхности.
6. Фальцевая. Изделие требуется для фрезеровки, назначение процедуры может быть любым.

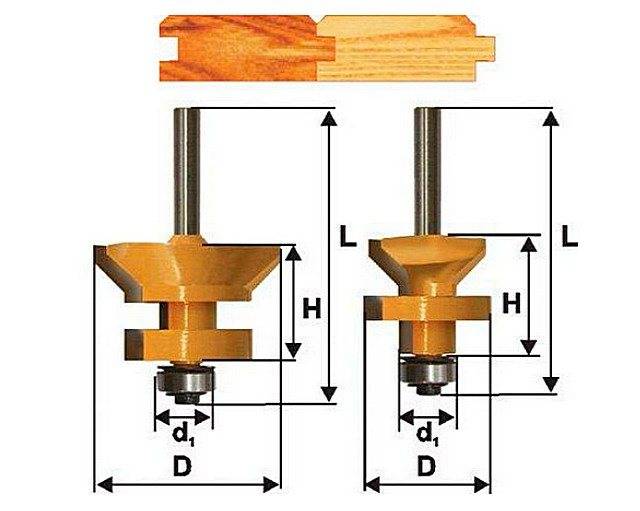

Комбинированные

Это универсальные изделия, имеющие огромную область применения. Резцы представляют собой объединение шипового и пазового режущих элементов. Применяются для сплачивания и сращивания деревянных заготовок — объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких).

Комбинированные фрезы объединяют в себе пазовые и шиповые и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Фрезы по камню

Чтобы обработать искусственный камень фрезером (ручным), можно применять традиционные виды фрез, предназначенные для дерева, но только с твердосплавными лезвиями. Здесь имеется одни нюанс: искусственный камень – это композитный материал, имеющий в составе мельчайшие абразивные частицы. Поэтому, из какого бы твердосплавного материала не была сделана фреза, ее хватит лишь на обработку не более 10 погонных метров заготовки из камня. Далее, затупившиеся лезвия не будут давать требуемую чистоту, например, склеиваемых поверхностей, что повлияет на качество соединения.

Поэтому профессионалы советуют использовать лучшие фрезы от известных производителей, таких как Festool, Leuco, Titman, Leitz, Dimar. Ресурс режущих инструментов, изготовленных этими предприятиями, в 5-10 раз выше, чем у обычных твердосплавных инструментов. “Фирменной” оснасткой уже можно провести обработку от 60 до 100 метров композита.

Фрезы для дерева и камня имеют сходство по своему виду и даже имеют одинаковые названия. Некоторые из них очень часто используются для выполнения операций по камню. Но существуют резаки, специально разработанные для обработки изделий из композита.

Фреза “антиперелив”

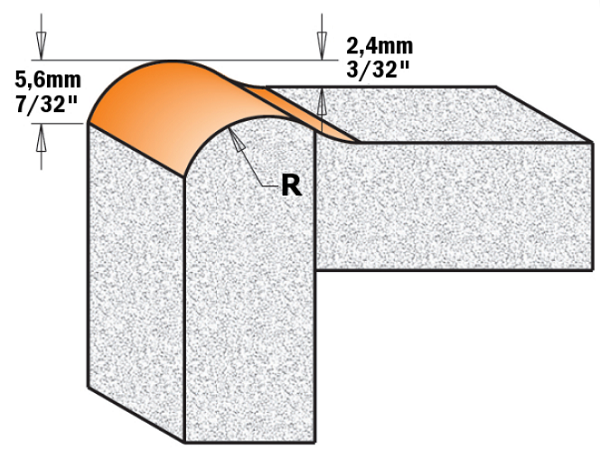

С помощью данной фрезы по камню можно создавать отливные бортики на кухонных (туалетных) раковинах и столешницах из композита. Обычно полное образование бортика происходит за 2 прохода инструмента.

Также есть модификация резака “антиперелив”, имеющая упорный подшипник.

Фреза “волна”

Этот инструмент предназначен для подготовки поверхностей перед сращиванием. Режущая часть оснастки имеет волнообразный профиль.

Оснасткой выбирается паз, в дальнейшем предназначенный под инкрустацию композитными материалами.

Ремонтный набор для камня

Данный набор применяется для устранения повреждений на поверхности изделий из искусственного камня. В наборе имеется 2 элемента. Одним делается пробка, а вторым – отверстие под нее.

Также для обработки композитов можно использовать фрезы от компании CERATIZIT.

Это алмазные фрезы, которые отличаются своей износоустойчивостью. Изготавливаются они методом спекания нескольких слоев алмазной крошки. Многослойность покрытия позволяет продлить срок службы инструмента, поскольку во время его работы на замену сработавшимся слоям проступают новые слои абразива.
