Монтаж профнастила на крыше саморезами дома правильно: Обзор

Саморезы для профлиста — их виды и классификация

Саморезы для крепления профнастила разделяются на несколько групп в зависимости от их конструкции, назначения и условий применения. Саморезы для профнастила могут быть предназначены для крепления листов к каркасу из дерева или металла.

Саморезы для профнастила по металлу имеют более мелкую резьбу и специальный наконечник в виде сверла. Изготавливают их обычно из высокопрочной легированной углеродистой стали марки С1022 с цинковым защитным покрытием. Наличие такого наконечника позволяет завинчивать их в каркас из металлических профилей без предварительного просверливания отверстий. Так саморезы под профнастил диаметром 4,8 мм могут просверлить металл толщиной 2,5 мм.

Саморезы для профлиста различных размеров и назначения

При креплении профилированного листа к деревянному каркасу, применяют саморезы для профнастила по дереву. Они имеют нарезку с большим шагом и острый наконечник. Фактически от обычного шурупа их отличает только специальная головка увеличенного диаметра. Но благодаря прочности стали, из которой они изготавливаются, такие саморезы тоже могут без предварительного просверливания пробивать листовой металл толщиной до 1,2 мм. Обычно этого достаточно для крепления профнастила, поскольку облицовочный и кровельный профилированный лист, как правило, имеет толщину от 0,45 до 1,0 мм.

Различают саморезы также по конструкции головки. Она может быть цилиндрической, полукруглой, сферической или шестигранной. Головки могут иметь и различные шлицы — в виде звездочки, крестообразный, фигурный или прямой.

Саморезы с шестигранными головками предназначены специально для крепления с использованием шуруповерта или низкооборотной дрели, так как закручивать саморезы в профнастил с применением электроинструментов значительно проще. Кроме того, усилие для завинчивания самореза с такой головкой нужно в шесть раз меньшее, чем для самореза с обычной прорезью, и в полтора раза меньшее, чем для самореза с крестообразным шлицом.

Структура самореза для профнастила

То, какими саморезами крепить профнастил, зависит и от области применения металлического профиля. Если для внутренних работ и облицовки фасадов можно использовать саморезы с увеличенной головкой или прессшайбой, то для кровельного покрытия применяются исключительно саморезы с EPDM прокладкой. Так называют специальное уплотнение из модифицированного искусственного каучука, герметизирующее место крепления профнастила к обрешетке кровли.

Прокладка из этого материала наклеивается на пружинную металлическую шайбу и самовулканизируется при контакте с поверхностью металлического профиля. Это гарантирует полную герметичность места крепления и защищает от малейшего проникновения влаги внутрь соединения. При этом прокладка сохраняет эластичность в течение всего срока службы кровельного покрытия и играет роль амортизатора, компенсирующего расширение металла при перепадах температуры кровельного покрытия.

Кроме уплотнительной прокладки, кровельные саморезы по краю шестигранной головки имеют специальный выступ, который усиливает головку и способствует максимальному прижатию шайбы с защитным уплотнением к поверхности профилированного листа.

Помимо цинкового, саморезы для профлиста могут иметь и цветное защитно-декоративное покрытие. Это позволяет выбирать, какие саморезы для профнастила использовать для крепления профиля с различной окраской. Так же, как и сам металлический профиль, саморезы окрашиваются в цвета стандартной палитры RAL, что позволяет не портить внешний вид кровли, сделав ее крепления абсолютно незаметными.

Правила укладки

Крепление производится саморезами с резиновой прокладкой от влаги

Закручивать элементы крепежа нужно по определенной схеме, рассчитанной на сохранение прочности кровли.

Инструкция по проведению работ:

1. Процесс начинают с нижнего левого угла. Первый лист кладется с выступом в 20-30 мм и припуском в 150 мм для следующего ряда.
2. Верхний ряд кладется на нижний для предотвращения попадания влаги в стыковые места.
3. Низовые части крепятся в каждой подошве, касающейся обрешеточной конструкции. Во избежание скоса материал ровняют относительно карниза. Срединные участки крепят шахматкой с шагом через каждые две волны. Верхушки финального ряда, смыкающиеся с коньковой областью, присоединяют через волну.
4. Нахлест по горизонтали будет равен минимум 0,1 м, причем его значение тем меньше, чем больше наклон крыши.
5. У слабонаклонных скатов (менее 15 градусов) все стыковые места промазываются герметиком с силиконом.
6. Все листки сначала прикрепляются к обрешеточным рейкам. Оставшиеся саморезы вкручивают шахматкой так, чтобы дистанция между крепежными элементами была не более 0,5 м.
7. Доборные компоненты крепят длинными деталями (в 5-9 см), расстояние между ними может доходить до 30 см.
8. В скатовые соединения монтируется коньковый профиль. Его закрепляют саморезными деталями в каждой из волн. Конек нужен для предохранения области под кровлей от попадания воды и для увеличения жесткости конструкции. Укладывать его начинают с торца, обратного доминирующему ветру. Под плечи монтируют подкладки для уплотнения, имеющие контуры, сходные с таковыми у профиля.

Чтобы правильно крепить профнастил на крышу саморезами, следует разобраться, в верхнюю или нижнюю волну их устанавливать. Фирмы-изготовители указывают второй вариант, но среди мастеров находятся и сторонники первого.

При нижнем монтаже листки надежно крепятся к обрешетке, но места соединения часто подвергаются действию влаги, идущей по скатам. Если установка профнастила выполняется профессионалами, можно спокойно применять этот метод. В ином случае допустимо закреплять их и в верхней волне.

Монтаж ветровой планки

Ветровые планки или софиты предназначены для прикрытия зазоров между настилом из профлиста и поверхностью кровельного пирога. Главная задача – защитить пространство от доступа влаги, ветра и птиц. Софиты бывают двух видов: карнизные и фронтовые. Карнизные укладывают до монтажа кровельного настила, а фронтовые в конце кровельных работ.

• Планки укладывают вдоль кромки ската внахлест 100 мм, с обязательной обработкой таких участков герметиком.
• Шаг точек крепления 350-400 мм, в качестве крепежа применяют те же кровельные саморезы с уплотнительной подкладкой.
• Край гидроизоляционной пленки нужно поднять и уложить сверху на планку.
• Фронтовые планки подводят под край профлиста и крепят, ввинчивая шуруп сквозь настил к обрешетке.

Соблюдение основных правил крепежа профнастила обеспечит срок эксплуатации кровли в пределах 40-45 лет. А при проведении профилактических ремонтных работ и дольше.

Установка и крепление профнастила на крыше

Рассмотрим пошаговую инструкцию крепления и монтажа профлиста на крыше:

1)         Стропила для профлиста имеют определенный градус уклона (не меньше 8%). Как правило, данный угол равен подъему на 1 метр при протяженности крыши на 7 метров. Стоит отметить, что чем больше уклон крыши, тем будет меньше требований к креплению стыков между профлистами. При покатой плоской крыше (меньше 8 градусов), разумнее будет вызвать специалистов для установки кровли, потому что самостоятельно добиться герметичности укладки при меньшем угле уклона будет достаточно тяжело.

Если у вашего дома уже есть строительный каркас, все плохие или поврежденные доски нужно заменить и закончить установку звукоизоляции и утеплителя. Все передвижения по крыше продумайте заранее, предусмотрите специальные упоры для ног, также используйте обязательно монтажный пояс. Главное при кладке кровли – это меры безопасности!

2) Устанавливать и монтировать профлисты на надежную и качественную систему стропил гораздо легче, чем поднимать весь материал в рабочую зону. Если монтаж и установка по силам и одному работнику, то для такелажного этапа строительства вам обязательно понадобится помощник. Поднимать на крышу профлисты удобнее пачками по 10 листов, и выполнять это нужно очень аккуратно. Повреждение материала приведет в будущем к коррозии металла. Крепление пачек листов осуществляется с помощью брусков или специальных реек лаг.

3) Покрывать кровлю листами нужно снизу вверх, от свеса к коньку и от видимого торца. Первоначально выполняют крепление мембраны для защиты теплоизоляцинного слоя от конденсата. Обычно выбирают диффузионную мембрану и прибивают ее к обрешетке стропил

Приблизительный просвет между гвоздями около 25 см, и важно следить, чтобы все шляпки гвоздей полностью входили в древесину

Пирок утепленной крыши с профнастилом

Первый ряд профлистов нужно укладывать с выступом над краем крыши на 50см, конечный итоговый размер будет зависеть от водосточной системы. Перед началом крепления профлистов определите размер нахлеста. Между полотнищами листов нахлест выполняется не меньше чем на одну волну. Если волна профнастила не очень большая (до 15-20 мм), а крыша пологая- то перекрытия между листами нужно делать на две волны. И не нужно бояться перерасхода материала, качество и надежность гораздо важнее.

Все стыки между листами нужно герметизировать, причем гораздо лучше применять специальную ленту, а не обыкновенный герметик. Тогда при замене листов в будущем их можно легко демонтировать. Крепление профилированных листов к каркасу выполняют с помощью саморезов или шурупов со специальными герметизирующими шайбами, до 10 шурупов на один квадратный метр материала.

4) Соседние ряды профилированных листов выполняют по высоте со смещением на половину их размера с торца. Резать листы необходимо острой нажевкой по металлу, делать это нужно на земле, т.к. на стропилах это не безопасно. Нахлест листов на пологой крыше составляет до 25 см, на крутом скате крыши достаточно будет и 10 см. И как мы уже писали выше — обязательно герметизируйте все стыки. Шурупы для стыков устанавливаются в каждое углубление прогиба, через волну. Если при установке шурупа будет видна резиновая шайба, значит, он затянут очень хорошо.

5) После того как вы дошли до конька крыши, наступает важный этап работы. Установив последние листы, монтируйте сверху на них широкую торцевую планку. Крепите ее с шагом не более 25 см, при этом выдерживайте нахлест между планками не более 10 см для специального стока воды. Перед монтажем планок внимательно их осмотрите на предмет сколов, царапин и всей целостности покрытия- потому что протечка с конька крыши устраняется с огромным трудом. Самыми последними будут устанавливаться коньковые планки и различные дизайнерские элементы вашей новой крыши.

Параметры материала

Профилированный лист часто используется для формирования кровельного покрытия, так как из него получается покрытие, на которое не приходится тратить много средств, а при этом оно отличается высокой надежностью и качеством. Служит достаточно долго, поэтому эффективно используется в частном домостроении.

Важно! Крепить профлист на крыше настолько просто, что не требуется для этого процесса пользоваться какими-либо специализированными инструментами. Кровля получается достаточно привлекательной, но для получения действительно качественного и долговечного покрытия требуется точно следовать правильной технологии работы, а также учитывать многочисленные правила, позволяющие закрепить профилированный лист надежно и грамотно

Кровля получается достаточно привлекательной, но для получения действительно качественного и долговечного покрытия требуется точно следовать правильной технологии работы, а также учитывать многочисленные правила, позволяющие закрепить профилированный лист надежно и грамотно.

Профлист представлен специальными рельефным металлическим листом, который производится с использованием способа холодного проката. Для его создания применяется оцинкованная сталь высокого качества. На нее наносится специальное покрытие из полимеров или полиэстера, способствующее формированию стойкости материала перед процессом коррозии. Выпускается материал в виде листов, которые могут обладать стандартными или уникальными индивидуальными размерами. Профиль по форме напоминает обычный шифер.

Важно! Профлист считается универсальным материалом, так как может применяться в разных сферах строительства. Представлен материал в нескольких видах:

Представлен материал в нескольких видах:

• Стеновой. Листы такого вида используются для отделки фасада или создания небольших сооружений, например, гаражей или иных построек. Они идеальны для формирования заборов или иных аналогичных ограждений, не обладающих какими-либо значительными габаритами. Могут эффективно использоваться для строительства опалубки. Стеновой профнастил обладает разными параметрами, причем его толщина считается наиболее маленькой по сравнению с другими видами.
• Несущий. Этот материал используется для создания качественного кровельного покрытия. Отличается прекрасной несущей способностью, а также оснащается надежными ребрами жесткости, повышающими прочность и стойкость материала перед разными видами воздействий.
• Универсальный. Листы этого вида обладают небольшой ценой и оптимальными параметрами. Могут использоваться для создания кровли, но только если крыша имеет незначительный уклон.

Важно! Перед непосредственными работами требуется грамотно выбрать профнастил, а также подготовить основу, представленную обычно качественной деревянной обрешеткой, к которой крепятся листы

Проведение кровельных работ с профнастилом

В зависимости от формы кровли будет определено стартовое место работы. На прямоугольных скатах производят укладку из любых торцов по карнизной линии. Если крыша будет иметь трапециевидную или треугольную форму, рекомендуется заранее рассмотреть тип монтажа. Первые листы лучше укладывать по центру карнизной линии.

Для крепления кровельного профнастила к доскам обрешетки используют саморезы кровельные – 4,8×29 либо 4,8×35 мм. Если монтаж производится на металлическую обрешетку, используйте крепежные единицы 5,5×25 или 5,5×19 мм.

Подготовительный этап

Крепление профнастила осуществляют к деревянной или металлической обрешетке. Далее крышу утепляют и производят гидроизоляцию. Такая методика исключит образование протечек и оседание конденсата.

https://www.youtube.com/watch?v=NRTWAPDBong

Монтаж гидроизоляционного барьера и обрешетки под профнастил

1. Производят монтаж стропильной системы под профнастил и подрезку выступающих наружу стропильных ног. Первая доска, которая крепится вдоль линии карниза, называется основной. Она должна быть изготовлена из брусков большей толщины.
2. С торцевой части стропил набивают лобовые доски, рекомендованная ширина которых составляет 120 мм. Первая и последняя доски обрешетки фиксируются непосредственно на краю стропил.
3. Стропильные ноги обрезают при помощи циркулярной пилы.
4. Лобовые доски и бруски под капельники подгоняют и фиксируют саморезами. Окончательный крепеж производят универсальными белыми саморезами с антикоррозийным покрытием длиной 7,5 см. На данном этапе также следует сформировать фронтонный свес крыши.
5. Делают примерку и дальнейший монтаж профиля капельника. Для крепежа подойдут ершёные гвозди 2,5 см длиной.
6. Профиль устанавливают по краю доски, при стыковке металлических элементов производят укладку внахлест – 10-15 см.
7. Вдоль конька раскатывают полотно гидроизоляции. Параллельно производят установку направляющих досок конструкции обрешетки.

Расчет шага обрешетки

Процесс крепления профнастила к деревянной обрешетке производится с расчетом шага, который может быть различным. Влияние оказывает угол наклона крыши, высота волны. Основные нормативы и правила:

• если угол ≤ 15 градусов, то рекомендуется выполнить сплошной тип обрешетки;
• угол ≥15 – обрешетка равна 35-50 см, шаг делают, начиная с первой доски обрешетки;
• при угле до 20 градусов предусмотрен небольшой нахлест – 10-15 см, шаг обрешетки будет равен 30-40 см;
• небольшие уклоны – менее 12 градусов, кровли такого типа могут иметь разнообразные конструкции кровли. Герметизация силиконом всех стыков в данном варианте обязательна.

При монтажных работах доски каркаса должны располагаться строго горизонтально, и первая доска обрешетки, которая устанавливается вдоль карниза, должна быть толще остальных.

Укладка и закрепление профлистов

Поэтапная укладка кровельного материала без затруднений производится на двускатной кровле. Если крыша имеет сложную конструкцию с множественными наклонными плоскостями, листы рекомендуется обрезать при помощи строительных ножниц. Использовать болгарку нельзя, потому что этот инструмент портит защитное покрытие и создает неровные края.

Ход работ:

1. Первый лист и весь нижний ряд укладывается на нижнюю часть торца, выступ за край карниза составляет 5-10 см. Шаг крепления на кровле равен 30-40 см.
2. Кровельные элементы верхнего ряда укладываются внахлест на нижние. Когда угол наклона ската кровли меньше 15 градусов, стыки следует обработать герметиком. Профнастил укладывают снизу вверх с постепенным продвижением от основного фронтона к следующему.
3. Торцы на крышах сложных конструктивных форм обрезают и производят крепление профлиста саморезами к обрешетке.

Характеристики и марки профнастила

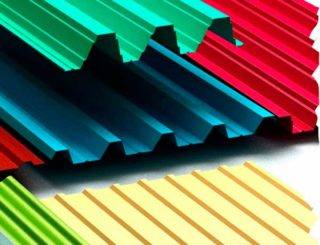

Разновидности профнастила по форме и цвету

Рассматриваемый материал изготавливается из тонкого металлопроката (как правило, стали) и выпускается в форме листков  с профилем в виде волн. Толщина профлиста варьируется в диапазоне от 0,3 до 1 мм. Гофра может иметь форму трапеции или быть скругленной. Соотношения размеров у настила регламентированы техническими нормами.

Благодаря сочетанию тонкости и жесткости материал широко используется для отделки крыш. На листы накладывается цинковое покрытие либо полимерная пленка, чтобы предохранить их от коррозионных процессов, воздействия лучей солнца и осадков. Чаще всего для этой цели используется полиэстер. Иногда его комбинируют с тефлоном – такое сочетание лучше защищает лист от погодных факторов.

Для кровли выбирают несущий толстый профнастил с покрытием от влаги

В продаже можно встретить следующие сорта профлиста:

• Тонкий стеновой (маркируется литерой С) – задействуется при монтаже ограждений и нетребовательных навесов. Для крыши такой материал не подойдет из-за риска деформации под тяжестью льда и снежных масс.
• Несущий (Н) – высокопрочный и толстый, хорошо подходит для кровли.
• НС – средний по тонкости, промежуточный между двумя предыдущими типами. Его можно прикручивать к поверхности крыши, если зимой в регионе не выпадает много снега.

Следом за литерой, обозначающей марку материала, указывается число, показывающее высоту изделия в миллиметрах

При покупке важно проверить соответствие указанных параметров реальным данным листов, а также отсутствие вдавленностей, царапин и других повреждений поверхности

Чтобы материал не потерял своих эксплуатационных качеств, важно также представлять, как правильно прикрутить профлист на крышу

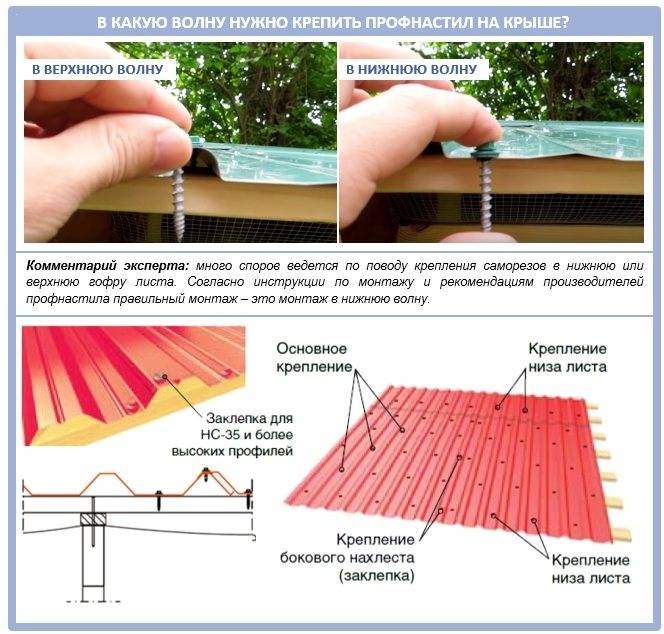

В какую волну нужно крепить саморез? Теория и практика

А теперь переходим к самому неоднозначному вопросу. Дело в том, что сколько существует в продаже профнастил, столько не утихают споры по поводу его монтажа.

Как все-таки правильно крепить саморез: в верхнюю или нижнюю волну? Казалось бы, почему вообще возникают подобные вопросы, если производитель четко указывает, что крепление происходит в нижнюю волну?

На самом деле вопрос имеет смысл. Саморез в нижней волне надежно прижимает профлист к обрешетке, и сама кровля выглядит защищенной. Но, в то же время, вода по скатам всегда идет по нижней волне, и такое крепление всегда находится в воде, в отличие от верхней.

При этом любая погрешность в процессе монтажа – протечка крыши и быстрая коррозия кровельного материала. Поэтому необычное, но оправданное в практическом плане решение вопроса предлагают сами кровельщики:

• Если крышу монтируют профессионалы, в которых вы уверены, тогда пусть ввинчивают саморез в нижнюю волну;
• Если бригада неблагонадежная и есть риск, что мастера не будут соблюдать все технологические тонкости – лучше в верхнюю. На общую прочность крыши этот метод не повлияет никак, зато во время дождя проблемные места крепления не создадут проблем.

Но помните! В случае нарушения инструкции по монтажу, которую прилагает производитель, гарантия на готовую кровлю не распространяется. Поэтому взвесьте все за и против и выбирайте подходящий вариант укладки.

Количество саморезов на квадратный метр

Места, в которых необходимо крепить профнастил

Количество крепежных деталей на единицу площади определяется рядом факторов: толщиной завершающего покрытия, характеристик профлиста, строения кровли. За минимальное число принимают 8 крепежных деталей на квадратный метр площади. Из них половина будет средней длины (3,5 см), и по два самореза по 2 и 5 (или более) см. Зная площадь обрабатываемой кровли, можно таким образом вычислить общее число винтов, которое потребуется приобрести. На практике их потребуется меньше за счет того, что материал укладывают внахлест, однако покупать число деталей, уступающее рассчитанному, не следует. Ведь строительные работы часто сопровождаются утерями элементов крепежа.

Чаще всего детали продают в упаковках, на которых обозначается их число.

Технология крепления

Кровельный пирог крыши из профнастила состоит из 3 слоев: пароизоляции, гидроизоляции и непосредственно покрытия. Гидроизоляционный материал полосами укладывается на стропильные ноги без натяжения и фиксируется гвоздями или строительным степлером. Профлист настилается на сплошную или решетчатую обрешетку с шагом между рейками 15-25 см в следующем порядке:

1. Карниз ската крыши выравнивается так, чтобы он образовывал ровную горизонтальную линию.
2. Укладывать листы начинают с нижнего ряда от карниза крыши со смешением вниз 5-20 см для оборудования козырька.

3. Листы профнастила поднимают веревками так, чтобы избежать повреждений. Из двух деревянных брусков или перевернутой длинной лестницы оборудуют своеобразные полозья, ко которым можно удобно, аккуратно перемещать кровельный материал.

   Схема подъема листов на крышу

4. Первый лист устанавливают так, чтобы первой шла не волна, а канавка для предотвращения затекания влаги внутрь стропильного каркаса.
5. Листы укладывают с нахлестом 1-2 волны, чтобы предотвратить затекание талой и дождевой воды в соединительные швы, фиксируя каждое полотно 10-11 саморезами.

6. Крепежные элементы размещают по периметру листа профнастила, посередине, а также в местах соединительных швов.

   Схема расположения крепежных элементов

7. Торой ряд профнастила укладывают вразбежку с перекрытием первого на 15-30 см. Такая технология предотвращает образование длинных швов, которые уязвимы к проникновению влаги.

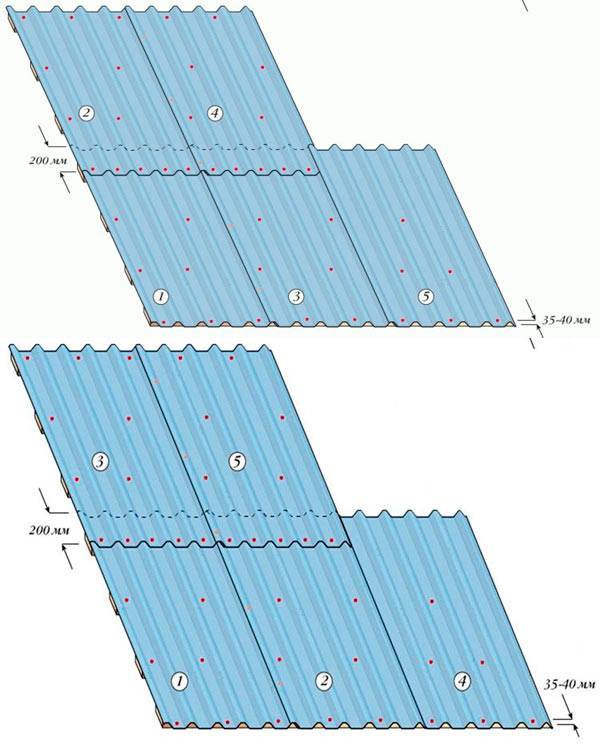

   Порядок укладки листов

Как и с каким шагом закручивать саморезы

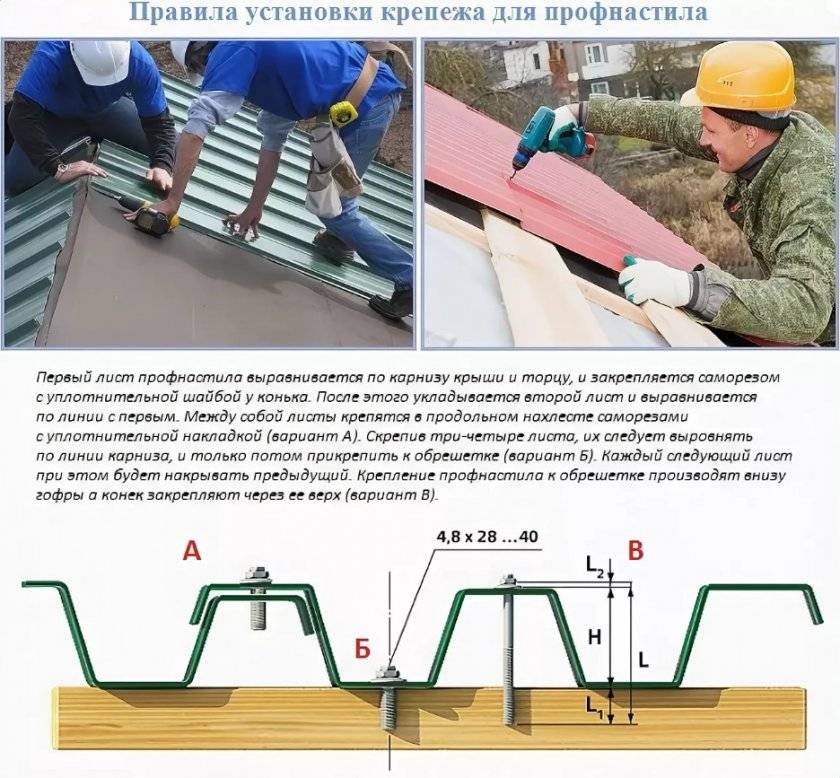

Профнастил крепится к обрешетке через нижнюю полку, причем в крайних рядах (вдоль карниза и конька) саморезы заворачиваются в каждую впадину.

В ряду вдоль фронтона профилированный лист крепится к каждой обрешетине, то есть шаг крепежа получается равным шагу обрешетки.

Число мест креплений в центральной части ската должно составлять 5 — 7 штук на 1 кв. м поверхности кровли.

Для монтажа доборных элементов используют следующие интервалы между саморезами:

• фронтонные планки – не менее 300 мм;
• конек – в каждый гребень профнастила;
• пристенные профили – 200 — 300 мм.

Крепить профнастил нужно очень аккуратно. Саморезы должны заворачиваться строго вертикально по отношению к основанию. Усилие прижима должно быть достаточным для надежной фиксации листов, но не чрезмерным.

Заворачивание саморезов вручную – тяжелая и неблагодарная работа, для этого нужно использовать электроинструмент – дрель со специальной насадкой или шуруповерт. При этом необходимо установить ограничение крутящего момента. Он должен быть таким, чтобы при завернутом саморезе прокладка была слегка раздавлена и выступала из-под шляпки примерно на 1 мм.

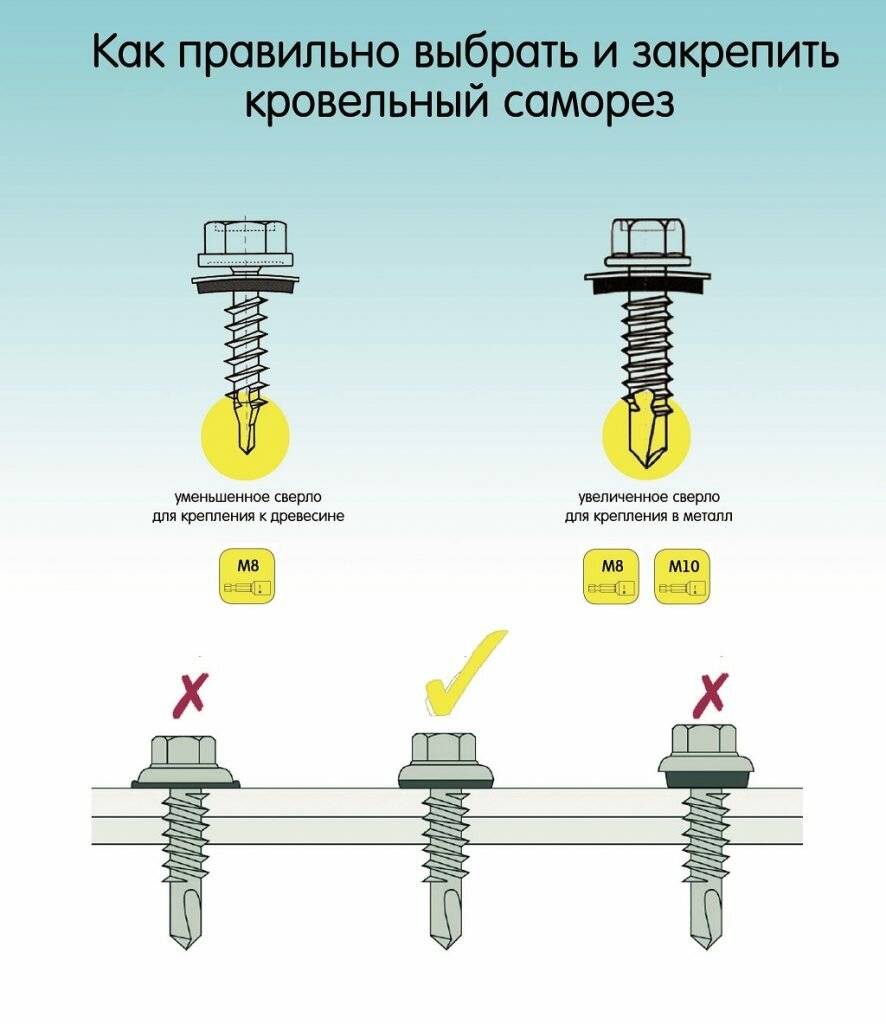

Выбор саморезов

Саморезы из углеродистой стали с цинковым покрытием

Для кровли из профнастила необходимы специальные крепежные элементы, изготовленные из высокоуглеродистой стали и покрытые оцинковочным слоем. Одна из их конструктивных характеристик – имеющаяся спереди буровая часть. Благодаря такому строению элемента можно сверлить прикрепляемый материал прямо во время закручивания детали. Еще одна особенность – специальная шайба, снабженная подкладкой из пластмассы. Головка самореза имеет вид шестиугольника и размер М8. На торцовой части имеется метка изготовителя.

Профнастил обычно не крепится простыми шурупами по ряду причин. Во-первых, они недостаточно устойчиво сидят на тонких поверхностях из металла, из-за чего листы не получится установить на металлопрофиле. Во-вторых, играют роль особенности строения шурупов: они не обладают достаточной шириной шайбы. Из-за этого под действием переменных нагрузок профилированный лист быстро изнашивается в участках соединения. Может дойти до того, что элементы настила оторвутся от основы.

Также способ с шурупами не подходит, так как отверстия под них нужно просверливать предварительно. Из-за этого понижается прочность соединения и затрачивается дополнительное время на монтажные работы. Наконец, завинчивание крепежных деталей разрушает защитные вещества, которыми обрабатываются профилированные листы. Чтобы предохранить их от попадания влаги, нужны саморезы особой конструкции, снабженные специальными прокладками под шайбами.
