Как сделать козырек над крыльцом, поэтапная инструкция

Строительство навеса над крыльцом — процесс не сложный, но требующий четких расчетов, точного соблюдения технологии, и умения держать инструмент в руках. Но здесь есть существенный нюанс, если для металлических козырьков требуется купить готовый каркас, или иметь сварочный аппарат, то деревянные навесы можно сделать своими руками и подручными инструментами. Поэтому, далее мы подробно разберем, как сделать козырек над крыльцом из дерева.

Полукруглый навес из металла и поликарбоната, схематично основные несущие элементы козырька

За основу козырька возьмем самостоятельную деревянную пристройку над входной дверью, на опорах-столбах, с односкатной крышей, этакую избушку-веранду на курьих ножках.

Сначала необходимо перенести чертежи козырька на местность, аккуратно отмерить размеры, забить по периметру колышки, сныть верхний слой почвы.  Для пристройки навеса размером 2*1 м, высотой 2,2 м потребуется 2 столба-бревна, длиной 2,5 м, и 2 по 2,7м, обработанные противогрибковыми антисептиками, водоотталкивающими и огнезащитными составами. Те части опор, которые будут вкопаны в землю, необходимо обкурить или обмазать мастикой.

Для установки вертикальных опор по углам выкапываются ямы глубиной 0,7 м, на дно насыпается слой в 200 мм песка, на него слой щебня в 200 мм, все трамбуется. Мешается бетон, на дно наливается немного раствора, устанавливается столб, выравнивается по уровню, строго вертикально, желательно сделать подкосы для фиксации столбов в таком положении, доливается бетонная смесь, чтобы ямка была полностью заполнена. Через 7 суток, когда бетон схватится, опоры подпиливаются до нужного уровня, напоминаем, что минимальная высота навеса должна быть 2,2 м.

Схемы основных видов навесов для крыльца

Далее, из брусков делается обвязка столбов по периметру, обязательно проверяйте геометрию периметра, чтобы бревна не завалились в стороны. Столбы у фасада прикрепляются к несущей стене основного строения при помощи анкеров или металлических уголков, таким образом, мы привязываем две конструкции вместе.

Поверх бревен-опор укладываются лаги, на которые крепятся стропила, с шагом 200-300 мм, для этих целей вполне подойдут деревянные бруски с поперечным сечением 50*50 мм.

Конусный навес на столбах надежно защищает крыльцо от осадков

А вот далее все зависит от ваших потребностей, можно стропила укрыть профлистом, поликарбонатом или шифером, на этом изготовление навеса над крыльцом можно считать законченным. Но рачительные хозяева понимают, что такой козырек не долговечен, поэтому на стропильную систему кладется слой гидроизоляции, это может быть рубероид или пароизоляционная мембрана, крепится она к стропилам с помощью обрешетки – это могут быть рейки 20*20 мм, а для мягкой кровли лучше использовать доски, плотно подогнанные друг к другу. На обрешетку укладывается кровельный материал.

Даже маленький кованый козырек способен стать украшением фасада

В конце делаем отлив. Водосточный желоб крепится параллельно фасада здания, к внешнему краю крыши, чуть с уклоном.  На углу водостока фиксируется цепь, по которой вода будет аккуратно стекать на землю. Далее можно приступать к отделке навеса, его оформление зависит от дизайна и бюджета на козырек.

Обязательно посмотрите видеоролик, в котором подобраны готовые образцы козырьков перед крыльцом из разных материалов.

Варианты конструкций

По формам и способу реализации навесы очень схожи с козырьками. Чаще всего можно встретить односкатные изделия. Они представляют собой одну наклонную плоскость, которая расположена под углом ко входу и стене частного дома. Под таким сооружением очень удобно оставлять автомобиль, если он понадобится на протяжении дня. Двускатный вариант накрытия над крыльцом может хорошо закрыть вход и крыльцо, но его сложно будет сделать с большим вылетом по бокам, т. к. чем длиннее будет сторона, тем она будет ближе к земле. Такая конструкция представляет собой фигуру в виде треугольника. Она обладает отличной устойчивостью к различным нагрузкам, на ней практически не скапливается снег, т. к. угла достаточно для свободного падения. Все что осталось сдувается ветром.

Арочная реализация также имеет свои ограничения по ширине. Чем больше должен быть козырек, тем выше его понадобится монтировать. Козырек в виде полукруга отлично смотрится с любыми зданиями. Благодаря ему можно организовать небольшой коридор, который будет тянуться до самого низа ступенек, если они есть. В этом случае монтируются дополнительные стойки через каждые 1,5 метра. Особой привлекательностью обладают металлические конструкции в виде купола. Они являются своеобразным ответвлением арочных козырьков, но их передняя часть также имеет наклонную плоскость. Купольные варианты могут по ширине быть несколько больше арочного варианта. Вогнутый вариант кованного навеса будет актуален только в том случае, когда его вылет будет не слишком большим.

Основные виды поликарбоната для козырька

Над входной группой рекомендуется использовать навесы, выполненные с применением поликарбонатных листов, обладающих определенными характеристиками:

• предпочтительнее монолитное строение листа;
• толщина 4 мм — небольшой по размерам навес;
• толщина 6-8 мм — конструкции средних размеров с повышенной нагрузкой;
• толщина 10 мм — большие поверхности вертикального типа;
• конструкция без изгибов — листы с х-образными или диагональными ребрами.

Козырек на крыльцо Стандартная толщина листового покрытия составляет 0,4 см — 0,8 кг/м2, 0,6 см — 1,3 кг/м2, 1,0 см — 1,7 кг/м2. Нельзя допускать контакт поликарбоната с бетонами, инсектицидами в виде аэрозолей, агрессивными растворителями, герметиками на основе аммиака или щелочи, а также метиловыми составами.

Материалы для навеса

На современном рынке строительных материалов предлагают большое количество вариантов кровельного покрытия. Каждый материал имеет свои конструктивные особенности, технико-эксплуатационные характеристики, преимущества и недостатки. Все эти параметры обязательно необходимо учитывать при выборе кровельного покрытия для навесов над входными дверями в загородный коттедж.

Поликарбонат

Этот материал подходит для перекрытия козырьков входных дверей частных домов, выполненных из строительных блоков или кирпича. С деревянными сооружениями поликарбонат плохо сочетается.

Материал имеет привлекательный внешний вид, отличается хорошими эксплуатационными характеристиками, поэтому достаточно востребован на строительном рынке. Под прозрачный сотовый поликарбонат идеально подходят стальные каркасы.

Основные преимущества материала: пластичность, гибкость, легкий вес. Поэтому с ним легко работать и можно создавать изделия сложных геометрических форм. При этом прозрачный поликарбонат является достаточно прочным, устойчивым к механическим ударам. То есть такой навес выдержит любой дождь, град и снег.

Единственный недостаток: материал под постоянным воздействием ультрафиолета теряет свои эстетические свойства. При использовании с солнечной стороны для навеса прозрачного поликарбоната без специальной защитной пленки, материал уже через 2 года эксплуатации помутнеет.

Металлические листы

Стальные листы для перекрытия крыши – это самый бюджетный вариант. Но, для работы с ними необходимо иметь определенные навыки.

Преимущества материала: надежность, прочность, продолжительный срок эксплуатации.

Недостатки: подвержен коррозии, создается сильный шум вод воздействием дождя или града.

Для перекрытия кровли рекомендуется использовать металлические листы, изготовленные из специальных сплавов с антикоррозионными свойствами.

Металлочерепица

Металлочерепица – это современный кровельный материал, отличающийся высокой прочностью, продолжительным периодом эксплуатации и уникальным внешним видом. Перекрыть козырек металлической черепицей можно самостоятельно без привлечения опытных кровельщиков. Материал прекрасно подходит под любое дизайнерское исполнение фасада здания.

Недостатки металлочерепицы: сильно нагревается на солнце, плохие шумоизоляционные показатели.

Профнастил

С профилированными листами легче работать, чем с металлочерепицей. Этот материал и стоит дешевле, и его проще монтировать на крышу. Готовый навес из профнастила имеет привлекательный внешний вид. При этом не требуется дополнительная покраска поверхности.

Единственный недостаток стройматериала: неустойчив к механическим повреждениям.

Чертежи и строительство навесов

Построить навес над крыльцом своими руками совсем несложно. В этом разделе описан весь процесс, пошагово.

Чертежи навесов для крыльца

Ниже мы приведем несколько вариантов устройства навесов над крыльцом. Первым предлагаем рассмотреть арочную конструкцию на четырех опорах. Она подойдет для массивных крылец с тяжелыми входными дверями. Строится из профилированной трубы, оцинкованной или из нержавейки. Опорные столбы бетонируются в тело самого крыльца или прикручиваются к нему анкерами. Каркас жесткого крепления к стене дома не имеет. В качестве кровельного материала тут обычно используется поликарбонат или мягкая черепица.

До того, как сделать крыльцо с навесом своими руками, необходимо рассмотреть разные варианты чертежей

Второй вариант – кованный навес зависимой конструкции. Несущих опор только две, задняя сторона опирается на балку привязки и две полуфермы по бокам. Сооружение получается легкое, не требующее организации фундамента. При этом опоры могут монтироваться как на само крыльцо, так и к площадке перед ним – все зависит от вылета кровли в каждом конкретном случае.

Как сделать навес над крыльцом: приставное кованое сооружение

И третий пример чертежа навеса для крыльца – независимый козырек. Самая простая и легкая конструкция, не требующая монтажа опорных стоек. Подойдет в случае, когда площадка козырька уже построена, а чистовая отделка окончена. Крепление каркаса к стене производится за счет коротких сторон треугольных ферм.

Выбираем, как сделать крыльцо с навесом своими руками: независимый поликарбонатный козырек

Подготовка к строительству

Первое, что нужно сделать – это создать эскиз, а по нему уже – чертежи. По ним высчитываем, сколько материалов и с какими техническими характеристиками нам понадобится. Для примера возьмем односкатный навес с каркасом из металлопрофиля и поликарбонатной кровлей. Материалы:

• Опорные столбы – профиль сечением 40х40 мм.
• Каркас кровли – профиль сечением 20х20 мм.
• Поликарбонат.
• Цементно-песчаная смесь для фундамента.
• Щебень для засыпки.
• Сварочный аппарат с расходными материалами для него. Если не используем сварку – подготавливаем крепежные метизы.

Односкатная приставная конструкция

Бетонирование опорных столбов и монтаж привязки

Одной стороной наш навес крепится к стене дома, а вторую будут поддерживать два опорных столба. Нижним концом они будут фиксироваться в земле, при помощи бетонирования. Уровень заглубления стоек в землю – 110-120 см. Ямы роем соответственной глубины, диаметр – на 20 см больше сечения труб. Последние устанавливаем вертикально и заливаем цементно-песчаной смесью примерно на 40 см.

Берем щебень и засыпаем им ямы до краев. Разводим цементное молочко и заливаем его в получившийся «пирог». Оставляем столбы до застывания бетона в основании. Это примерно 3-4 дня. Далее можно приступать к строительству кровельной части навеса.

Бетонирование столбов

Для привязки тыльной стороны навеса к дому берем профильную трубу прямоугольного сечения (50х30) либо деревянный брусок такой же геометрии. Монтируем его на стену при помощи анкеров, располагая крепежи каждые 40-50 см. Если привязка из дерева, то перед монтажом обязательно обрабатываем ее антисептическим составом.

Крепление привязки к стене

Сборка каркаса кровли

Приступаем к сборке каркаса. Делать это необходимо на земле, на ровной площадке. Начинаем со сварки рамы внешнего контура, потом добавляем продольные профили и поперечные. Готовую конструкцию поднимаем и укладываем одной стороной на балку привязки, а другой на опорные столбы. Делаем крепежи и там. Обязательно контролируем ход работ строительным уровнем, чтобы не вышло перекоса.

Готовый навес

И несколько слов об особенностях крепления поликарбоната. Оно производится только специальными метизами – термошайбами, которые состоят из уплотняющей прокладки, верхней пластиковой «юбки», колпачка и самореза. Вкручивать следует строго вертикально, не слишком перетягивая. На следующем рисунке отображены правильный и неправильные способы вкручивания.

Правильное вкручивание термошайб

Изготовление цилиндрического козырька со стальными кронштейнами

Эта конструкция козырька к дому, выполненная своими руками, не только аккуратна, но и практична: вода с такого козырька стекает в стороны, не образуя лужи на крыльце, да и снег не задерживается. Основные элементы навеса: 2 кронштейна, 2 несущих полукольца и 3 распорки.

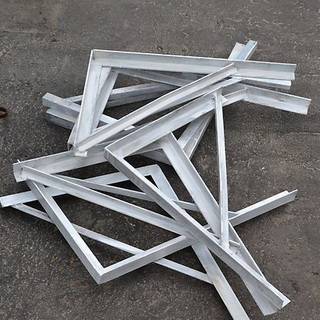

Для изготовления своими руками кронштейнов к входному козырьку используют стальные уголки подходящего размера (например, 50 х 50 мм). Определившись с габаритами будущего навеса, отрезают по 2 уголка требуемых размеров (длинные — для кронштейнов и короткие — для перемычек). Длинные уголки в месте изгиба надрезают до ребра, сгибают по вырезам и соединяют полученные кронштейны с перемычками сваркой или с помощью заклепок. Аналогичным образом следует усилить и место сгиба.

К верхней части кронштейнов прикрепляют шурупами деревянные бруски, на которых непосредственно монтируют несущие полукольца. Для изготовления одного полукольца из фанеры толщиной 4—5 мм вырезают дугу в соответствии с выбранными значениями внешнего и внутреннего радиусов. Затем, используя этот шаблон, из доски толщиной 20—25 мм изготавливают отдельные секторы полукольца. Их подгоняют друг к другу так, чтобы стыки, расположенные по разные стороны от фанерной основы, были смещены относительно друг друга. Этим достигается необходимая жесткость полуколец, которые являются несущими элементами для материала кровли. Для крепления секторов к фанере при выполнении козырька над входной дверью своими руками используют клей ПВА и шурупы.

В качестве распорок каркаса кровли используют деревянные бруски подходящего сечения (соответствующие выбранным размерам полуколец).

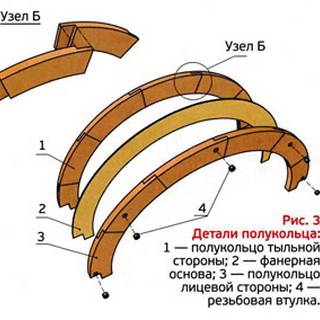

Обратите внимание на фото – при монтаже козырька к дому своими руками соединение распорок с полукольцами может быть разным:

В предлагаемом варианте в качестве крепежных элементов использованы мебельные уголки-стяжки. В полукольцах и в распорках высверливают глухие отверстия под резьбовые втулки, затем в эти отверстия ввинчивают втулки с внутренней резьбой, к которым и прикручивают винтами металлические уголки.

Такими же уголками можно прикрепить собранный каркас к кронштейнам, вернее, к закрепленным на них деревянным брускам. Но кровля козырька держится не только благодаря кронштейнам. В полукольце, примыкающем непосредственно к строению, просверливают отверстия и привинчивают каркас к стене с помощью дюбелей или анкерных болтов.

Предназначение входного навеса

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Еще могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Козырек над входом: общее устройство

Под осадками в основном подразумевают снег. В регионах с большим количеством снега можно либо уклон козырька сделать крутым — чтобы снег быстро сходил, либо установить дополнительные опоры. Можно сделать и то, и другое, как обычно и поступают — запас надежности/прочности успокаивает и вселяет уверенность.

Материалы каркаса и стоек

Каркас и опоры козырька над входной дверью делают из:

• металла:
  • стального уголка;
  • полос металла;
  • круглой трубы;
  • профилированной трубы;
• древесины — деревянного бруса.

Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом

Самый популярный в последнее время материал для изготовления каркаса навеса над крыльцом — профилированная труба. При равных размерах и толщине стенок с круглой трубой (если сравнивать диагональ и диаметр), профиль имеет большую жесткость. При этом он есть самых разных сечений — квадрат и прямоугольник с разными сторонами, его можно гнуть в дуги, он проще в сварке и креплении к стенам, отлично сочетается с элементами традиционной или холодной ковки, по долговечности такой же, как и другие стальные изделия. В общем, именно профилированная труба сегодня в фаворе.

Из чего делают облицовку навеса над крыльцом

Если говорить о материалах для облицовки козырька над крыльцом — тут выбор очень широк. Очень часто навес над входом в дом делают из того же материала, что и кровля. И это правильно, так как в таком случае получается гармоничное оформление дома. При таком решении применяется любой кровельный материал:

• шифер;
• металлочерепица;
  Одинаковым материалом крыт навес над крыльцом и крыша — черепицаСовпадать должен еще и стильМягкая черепица на крыльце и кровлеМеталлочерепица на крыше и козырькеПри совпадении стиля и материала получается гармоничный вид
• мягкая битумная черепица;
• натуральная черепица;

Второй вариант — использовать материал, который применяется в ограде. В этом случае и стиль оформления, и элементы декора должны быть узнаваемыми. Это создаст единый ансамбль с участком. Тут материалы могут быть такими:

• шифер (обычно плоский, но не факт);
• профнастил;
• поликарбонат;
• деревянная доска.

И третий вариант оформления козырька над крыльцом — поставить «нейтральный» по стилю и материалу навес. Сюда можно отнести:

• деревянный навес;
• поликарбонат (необязательно поликарбонат сотовый, есть и листовой);
• листовой пластик;
• стекло.

Поликарбонат сочетается с деревомСмотрится неплохоДлинный козырек не только над крыльцом, но и над входной дорожкой

Реже всего применяют стекло. Использовать надо усиленные виды типа триплекса, а они мало того, что дороги, так еще и весят солидно, так что точно требуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятным почему стекло непопулярно.

Формы навесов

Форм козырьков над входной дверью более десятка. Самый простой в изготовлении — односкатный навес. Требует минимум усилий и материалов, а выглядеть может очень неплохо. Минус его в том, что при сходе снега сугроб окажется у вас перед дверью и его срочно надо будет ликвидировать. Такой же «болезнью» страдают другие модели с наклоненными вперед скатами. Это отличные варианты для регионов с малоснежными зимами, но с жарким солнцем — не совсем для наших широт. Хотя, если вас не пугает необходимость срочной уборки снега, можно сделать любой из вариантов.

Формы и названия козырьков над крыльцом

Чуть сложнее сделать двускатный козырек (это который домиком) и простую арку. Они хороши тем, что сошедший снег оказывается по бокам от входа и, даже при большом его количестве, нет необходимости срочно его убирать. Так что для регионов с большим количеством снега, это лучшие модели.

Проекты

Как и в случае с любыми другими постройками на участке, перед возведением навеса важно разработать грамотный план будущей конструкции. Предварительно мастер должен составить детальные чертежи с указанием абсолютно всех размерных параметров и нюансов строения. Только имея под рукой скрупулезно нарисованный проект, можно рассчитывать на его высокое качество и быстрое возведение без лишних ошибок

Только имея под рукой скрупулезно нарисованный проект, можно рассчитывать на его высокое качество и быстрое возведение без лишних ошибок.

Проект будущей постройки можно составить самостоятельно, но сделать это бывает трудно, если у домашнего мастера нет богатого опыта в таких делах. Чтобы не тратить время зря и не допустить серьезных недочетов в чертежах, целесообразно воспользоваться готовыми планами навесов для парковочных мест на участке. Разберем несколько оптимальных проектов.

Неплохой двухскатный навес для парковочного места можно построить из брусков сечением 100х100 и 50х100. Высота конструкции может составить 2 м, а ширина – 2,7 м. Сооружение получится аккуратным и его будет вполне хватать для размещения одного автомобиля.

Односкатный навес с опорами

После того как вопрос с выбором конструкции навеса над крылечком решен, можно перейти к рассмотрению его основных элементов. Сначала коротко ознакомимся с достаточно простым односкатным козырьком, выполненным в виде навеса с двумя опорными колоннами.

При расчете его элементов необходимо будет учесть следующие моменты.

Вся односкатная конструкция с опорами, помимо веса кровли, должна выдерживать массу скапливающегося на ней снега (это требование относится и к облегченному козырьковому варианту).

Обязательно нужно предусмотреть систему сбора и отвода стоков. Также потребуется основательно продумать вопрос гидроизоляции крыши и подобрать подходящий кровельный материал (шифер, листовой металл или поликарбонат).

Добавим к этому, что следует правильно рассчитать уклон конструкции, опирающейся на две наружные колонны. Для обеспечения нормального стока дождевой воды этот показатель должен быть не менее 20 °.

Для уточнения окончательных габаритов навеса над крыльцом рекомендуется разложить уже закупленный кровельный материал на земле (обязательно – с учетом нахлестов) и обмерить образовавшуюся фигуру. Полученный результат и является реальным размером будущего сооружения.

Выбор кровельного покрытия: самые удачные варианты

Давайте посмотрим, какими кровельными материалами сегодня покрывают козырьки над крыльцом:

Также для покрытия козырька вовсе не обязательно отказываться от таких тяжелых кровельных покрытий, как натуральная черепица. Особенно, если такой же покрыта вся крыша, и хотелось бы достичь гармонии во внешнем облике дома. Только под такие элементы нужна крепкая обрешетка:

Металлочерепица для крыши козырька, в принципе, материал не плохой, но только если ею же покрыта крыша дома, как в иллюстрации ниже. В противном случае рискует полностью дисгармонизировать со всем зданием:

В процессе монтажа козырька из любого кровельного покрытия важно правильно герметизировать пространство со стеной:

Особенно большой спрос сегодня возник на стеклянные козырьки. Они придают зданию современный вид, при этом не перегружают его своей тяжеловесностью. Их делают прямыми и гнутыми, наклонными или горизонтальными, прозрачными или тонированными. Довольно стильно!

Так, главные преимущества стеклянных навесов козырьков – это функциональность, стиль, красота и высокий уровень надежности. Стекло достаточно долговечно, и его неспроста называют самым востребованным материалом будущего. Особенно пользуются спросом стеклянные козырьки, которые выполнены на основе спайдерной системы крепления: эффективны, обладают максимальной целостностью и долговечностью.

Стеклянные смотрятся куда более презентабельно, чем многие другие, особенно пластиковые. И стекло, в отличие от того же поликарбоната, возможно изготовить абсолютно любой формы. Ведь в нагретом состоянии эта субстанция практически жидкая!

Конечно, сложно сказать, насколько уместен основательный стеклянный козырек над входом двери в баню или дачный домик, но для городских и загородных домов вполне подходят. А если сам дом был построен в модном современном архитектурном стиле, то лучшего варианта и не придумать. Кроме того, такие козырьки максимально воздушные и невидимые для человеческого глаза. Поэтому, если вы переживаете о том, что козырек может нарушить общий экстерьер дома – ставьте стеклянный.

Что касается качества самого стекла для таких козырьков, наиболее рекомендуемая стекло триплекс. Оно наиболее безопасное, способно выдержать достаточно большие статические и динамические нагрузки.

Проектирование

Достаточно часто возникает ситуация, когда необходимо возвести навес или козырек над постройкой. Это достаточно простая конструкция, которую соорудит любой мужчина без особых навыков и умений. Идей данной постройки много в сети интернет. Тем не менее необходимо учитывать определенные особенности конструкции, чтобы навес служил долгое время и должным образом.

Нужно учитывать климатические особенности местности, в которой создается навес, расположение постройки по сторонам света, особенности фундамента здания

Не менее важно выбрать подходящее покрытие

Легче всего создавать навес или козырек, когда он пристраивается к уже готовому зданию. Чем более продуманным будет проект, тем легче произвести всевозможные вычисления необходимого материала. В строительстве не бывает мелочей, и учитывать нужно абсолютно все. Если расчеты произведены грамотно, а проект включает самые разные мелочи, то и строительство пройдет с легкостью.
