Конструктивные особенности слухового окна на крыше

Изготовление слухового окна своими руками

Вначале снимают часть кровельного покрытия в месте врезки окна. Рабочее место организовывают установкой подмостей или строительных лесов. Работы по усилению стропильной конструкции можно вести изнури чердака. Установку балок, стоек проверяют инструментально.

Порядок работ:

1. отрезают брус для нижнего основания по длине каркаса слухового проема плюс 20 – 25 см, крепят к полу так, чтобы он выступал за подбалочник одинаково с двух сторон;
2. ставят угловые стойки высотой больше размера окна на 15 см, каждую прибивают к балке усиления и нижней опоре;
3. верхний прогон крепят к стойкам гвоздями, аналогично монтируют нижнюю балку, выравнивают стойки;
4. для подоконника берут брусок, который крепят в подрезах боковых стоек глубиной 1 см, его дополнительно фиксируют подкладками.

Со стороны кровли устанавливают три потолочных балки с промежутком 40 см к боковым перекрытиям, затем конструкция обшивается листами влагостойкой фанеры. Делают монтаж кровельного настила, устраивают конек, разжелобки, устанавливают отливы.

Назначение

На многих жилых и производственных зданиях с крышей, имеющей общий уклон, установлены слуховые окна.

Пространство под крышей может использоваться для обустройства там помещения или для чисто технических целей – обслуживания стропильной системы и покрытия кровли.

В зависимости от назначения чердачного пространства меняются подходы к выбору определённого по форме и функциональным возможностям слухового окна.

К функциям, которые выполняет слуховое окно, относятся:

• освещение помещения;
• постоянный приток свежего воздуха;
• возможность выхода на поверхность крыши;
• декоративное оформление здания.

Главная часть слухового проёма – это непосредственно само окно, которое может быть:

• круглым или овальным;
• квадратным или прямоугольным;
• треугольным.

Форма окна не влияет на надёжность и особенности конструкции.

Оконные контуры имеют значение лишь для эстетического восприятия архитектурной целостности здания.

Чердачное окно

С возрастанием численности горожан в Европе, подкровельные зоны, принялись делать жилыми. Слуховые окна теперь устраивались не только для вентиляции и декора пространства, но и для его большего освещения. Тогда же, чердачные окна стали играть роль прохода на поверхность дома (для выполнения ремонтных манипуляций и экстренного выхода).

В нынешнем строительстве окно на крыше чердака – распространенное явление. Его часто используют в частных домах, как:

• ветровое;
• смотровое;
• жалюзийное;
• духовое;
• купольное;
• арочное.

Установить маленькое окно на чердаке возможно:

• сбоку на крыше;
• в центре;
• на скате.

Встроенные окошки обычно застекляют, чтобы поддерживать комфортную тепловую атмосферу в здании. Маленькие полукруглые окошки на фронтонах без стекла внедряются для проветривания. Они могут прикрываться решеткой для вентиляции, которая не дает мусору и птицам обосноваться на чердаке.

Люкарни с вертикальными стенами по бокам могут возводиться на плоских крышах, наклонение которых не больше 15°. Чердачные окна дополняют водостоком. Иной формат окон на чердаке: поверхность с одним скатом и уклоном свыше 15°. Можно построить объект с двумя скатами и такими домиками.

По типу собственной кормы, чердачные слуховые окна создают:

• квадратными;
• трапециевидными;
• полукруглыми;
• в виде прямоугольника;
• треугольными;
• круглой формы.

Формат и параметры окошек проектируют в согласии с экстерьерной композицией сооружения, типом его главного кровельного настила, и привязкой по сторонам света. Крыша слухового домика с боковыми стенами по стандартам включает слой гидроизоляции и утеплителя. Стройматериал таких частей крыш обычно идентичен основному покрою кровли.

Каркас слухового окна

Чтобы обеспечить освещение и вентиляцию чердачного помещения, необходимо создать каркас слухового окна.

Но прежде надо сделать каркас крыши дома – порядок выполнения работы следующий:

• устанавливают фронтоны;
• крепят коньковый брус и стропильные ноги;
• при возведении стропильной системы крыши в местах, где планируется расположение слуховых окон, заранее нужно предусмотреть проемы. Обрамляющие их стропила делают двойными, часто и тройными, так как на них будет возложена повышенная нагрузка.

Когда создаются слуховые окна – ГОСТ предусматривает, что их фронтоны поддерживаются боковыми стенами, имеющими высоту 1,5 метра и простирающимися вглубь дома в направлении от его внешней стены.

При этом каркасы данных стен должны опираться на потолочные балки перекрытия, расположенные под окном на кровле.

После того, как выполнена сборка стропильной системы основной крыши дома, монтируют каркасы боковых стен, а после этого к ним крепят перекладины и стойки фронтонных каркасов окон на кровле горизонтального расположения.

Дальнейшая схема установки слухового окна выглядит так:

• поскольку фронтоны окна располагаются в одной плоскости с капитальной стеной здания, концы стропильных ног, которые прилегают к ним снизу, отрезают на одном уровне с обшивкой стены;
• на предусмотренной в проекте высоте коньковых брусьев окна на кровле, монтируют балки-перемычки между сдвоенных ног стропил. Тут категорически нельзя делать врубки или врезки, так как это может ослабить прочность балок стропил, поэтому для закрепления торцов перемычек желательно использовать металлические накладные кронштейны;
• прежде чем установить на место коньковые брусья слухового окна выверяют вертикальность расположения фронтонных каркасов. После этого их прибивают;
• согласно шаблону отрезают по паре стропил и монтируют их на фронтоны;
• для обшивки каркасов фронтонов используют листы облицовочной водостойкой фанеры. В результате обшивка фронтонов должна быть на одном уровне с обшивкой стены.

Разновидности исполнения

Существует довольно много видов.

Итак:

1. Вариант с плоской крышей. Если вам требуется помещение под крышей наполнить свежим воздухом и дать туда много света, то такое исполнение вам подойдет идеально! При монтаже устанавливают для водостока дополнительные желоба. И такие окна именно по этой причине монтируются с некоторым наклоном кровли.

   Как правило, этот наклон составляет 5 — 15 градусов.

2. Четырехугольное окно, имеющее односкатную крышу. Конструкция очень похожа на конструкцию с плоской кровлей. Но угол наклона кровли несколько иной – 15 градусов и больше. Сама крыша может иметь прямоугольную форму, торцевую или трапециевидную.
3. Окно с крышей двускатной. Такая конструкция дает возможность максимально осветить мансардное помещение.
4. Треугольная форма.Такие типы создавались в исторических зданиях.И сейчас их делают в том случае, когда зданию придается старинный вид.
5. Полукруглая форма.Специалисты именно такие окна считают наиболее интересными.Ведь у них самое большее количество вариантов исполнения. За счет того, что линии изогнутые, полукруглая форма прекрасно вписывается в кровлю любого дома и придает ей необычный вид.
6. Зенитный фонарь.Такая конструкция, размещенная на крыше дома, способствует максимальному проникновению света в мансарду. И выглядит такой фонарь очень изысканно.

Сборка каркаса слухового окна

Особое внимание следует уделять стропилам под слуховыми окнами. Часто их делают такого же сечения, как и остальные стропила, однако нередко они несут нагрузку в 1,5 раз больше, чем промежуточные стропила

Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами. Ослабленная стропильная нога больше прогибается, кровля получается неровной.

Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркасы поднимают в вертикальное положение в виде готовой целой стены или большей части стены, затем скрепляют одну с другой и укрепляют на своих местах.

На столе циркулярной пилы собирают в готовом виде достаточное количество каркасных стоек (рис.6 поз.20) стеновых деталей слухового окна. Стойки переносят на рабочее основание всегда в количестве, необходимом для сборки одной стены.

В каркасах стен, в том числе и слухового окна, имеются три типа обвязки:

• нижняя и верхняя обвязка (рис.6 поз.22),
• а также обвязка, объединяющая стены (рис.6 поз.2) и укрепляющая конструкцию.

Доски или планки обвязки (рис.6 поз.2 и поз.22) всегда изготовляют из длинной древесины, так как стык ослабляет конструкцию.

При сочленении частей каркаса используют почти исключительно торцевые гвоздевые соединения. Об этом необходимо помнить, когда определяется порядок сборки.

Сборку каркаса слухового окна начинают с установки нижней обвязки (рис.6 поз.2) на основную линию стропил (рис.6 поз.1) крыши, указывающую внутренние края и край дальней стены таким образом, что будущий нижний край основной обвязки (рис.6 поз.22) идёт по той же линии.

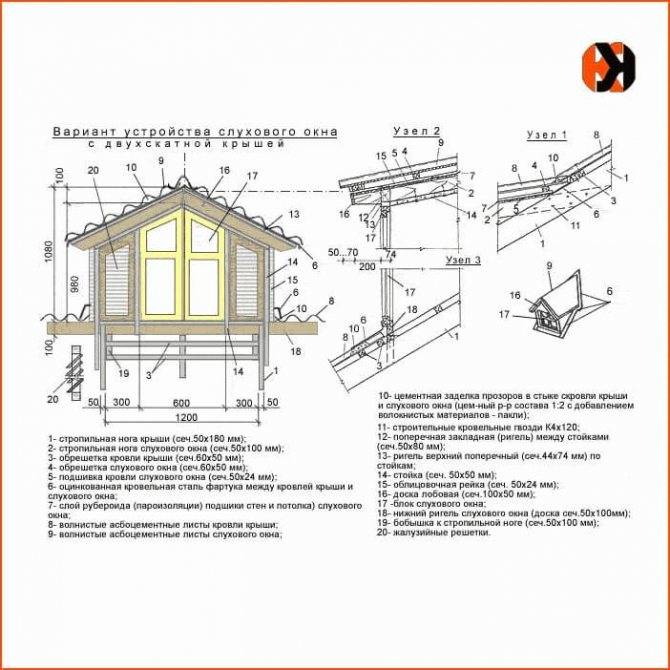

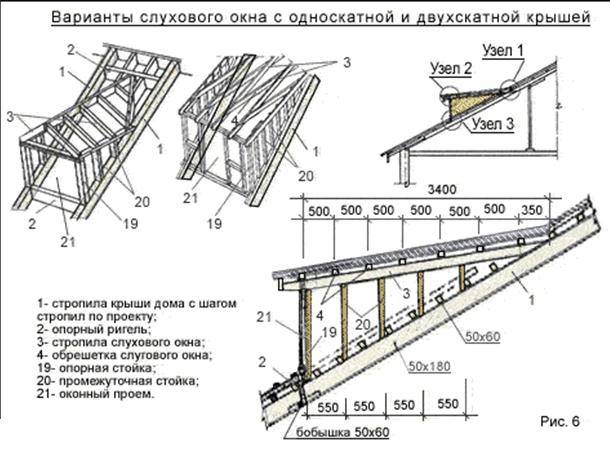

Варианты устройства каркасов для слухового окна с односкатной и двухскатной крышей показаны на рис.6.

Когда стена слухового окна (рис.6 поз.20 и поз.22) поднимается в вертикальное положение вокруг этой линии, она попадает на правильное место. Нижняя обвязка (рис.6 поз.22) крепится точно по этому месту стропил (рис.6 поз.1) вспомогательными гвоздями наискось.

После того, как верхняя и нижняя обвязки (рис.6 поз.22) готовы, на них одновременно переносятся места установки стоек (рис.6 поз.20) и проёмов.

Тщательному изготовлению обвязок (рис.6 поз.22) и аккуратному переносу размеров стоек (рис.6 поз.20) следует уделить ОСОБОЕ ВНИМАНИЕ, так как от этого зависит успешное выполнение следующих этапов работы. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

1. разметка стен по месту;
2. изготовление стеновых обвязок;
3. изготовление вентиляционных и оконных коробок;
4. сборка стенового каркаса;
5. обшивка стенового каркаса;
6. подъём стеновых каркасов в вертикальное положение и крепление стены разной высоты;
7. крепление балок крыши, стыкующихся со стенами;
8. пригонка и крепление вентиляционных решёток и оконных рам.

На месте оконного или дверного проёма доски нижней обвязки (рис.6 поз.22) продолжаются без их обрыва. Они отпиливаются только после того, как стены уже будут стоять в вертикальном положении и будут закреплены.

Оконная рама слухового окна и жалюзийные вентиляционные решётки устанавливаются в оконную и жалюзийные коробки, закрепленные на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.

Чтобы избежать проникновения осадков между стенками слухового окна и крышей дома устраивают воротники из кровельной стали. Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.

Чтобы избежать проникновения осадков, между листами  укладывают пеньковый жгут, пропитанный дёгтем, или ленту из пенополиуретана, пропитанную битумной мастикой. Выполняя эти работы, устраивают хорошую вентиляцию чердака, иначе на внутренней поверхности кровли конденсируется пар, вызывающий гниение древесины обрешётки и стропил.

Венчает слуховое окно конёк такой же формы, как и на всей крыше. Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.

Узел устройства конька крыши из шиферных коньковых деталей для слухового окна показан на рис

При применении коньковых упрощенных деталей (рис.8 поз.8) в асбестоцементных кровлях следует предусматривать заполнение впадин между волнами цементным раствором кл. ВЗ,5 (марки М-50) на длину 150 мм.

При отсутствии коньковых деталей заводского изготовления стыки коньков и рёбер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус.

Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию

Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей.Конструкция дормера с квадратным фронтоном и двускатной кровлей. После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода

Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

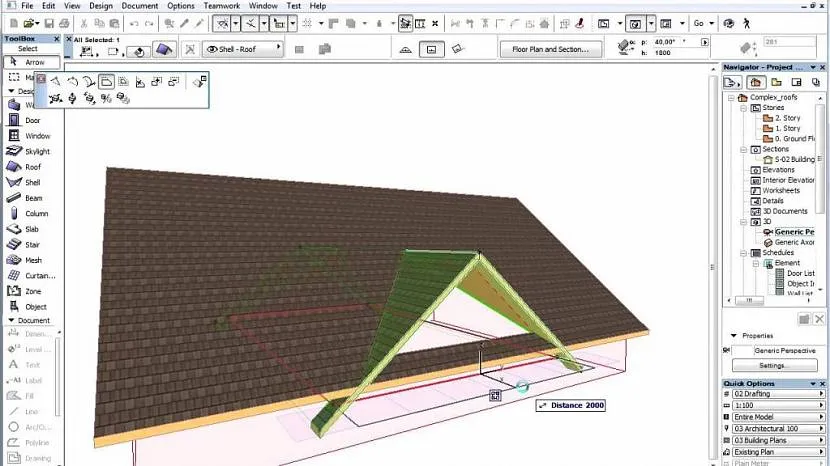

Создание проектаИсточник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

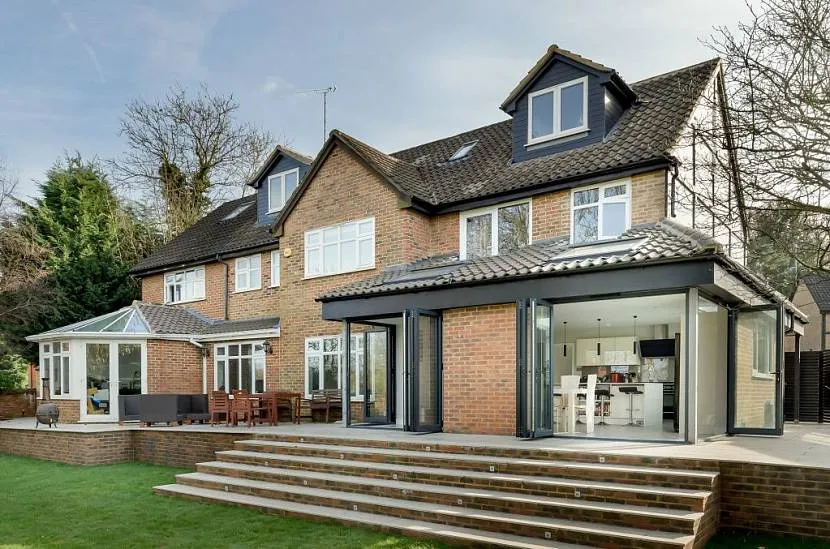

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

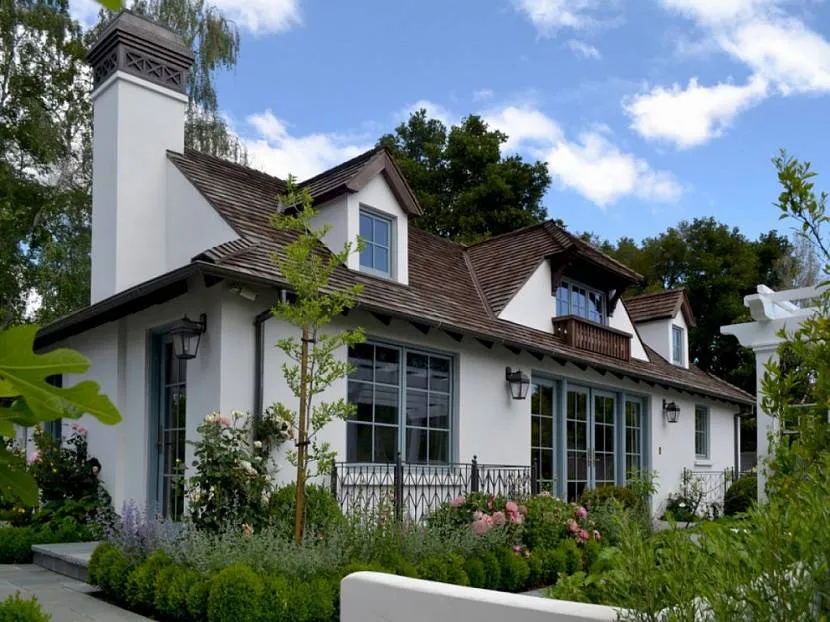

Дормеры — важная часть дизайнаИсточник houzz.com

Для чего нужно слуховое окно? Функциональные особенности

Для чего нужно слуховое окно, нам объяснил вышеупомянутый мастер Слухов. Через него проветривается помещение. Обычно, если чердак не жилой, его используют как склад для вещей. Даже в таком случае проветривание – это необходимость. Так хранимые вещи дышат и не портятся.

Свет – это не менее важный ресурс, чем воздух. Он нужен на жилом чердаке или если тот обустроен под мастерскую, зону отдыха, домашнюю библиотеку. Так помещение озаряется солнечным светом, становится уютным и атмосферным.

Реже слуховое окно используют для выхода на крышу. Эта функция интересна для тех, у кого внешнее пространство крыши тоже не стоит без дела и эргономично обустроено.

Разные виды схем слуховых окон

В зависимости от того, каким образом оконная рама пристраивается к основному каркасу, схемы слуховых окон бывают нескольких видов. Каждый вид имеет свою конструктивную особенность и правила установки.

Виды слуховых окон

В щипцовой стене

Под щипцом понимают стену, которая есть у каждого дома с двускатной крышей, а именно — ее верхнюю торцевую часть в виде треугольника, ограниченного скатами. Это одно из самых простых слуховых окон, при реализации которого сама кровля не подвергается преобразованию. Конструкция представляет собой раму, встроенную в стеновой проем. Чаще всего его форма вверху повторяет треугольник, но это не обязательно.

Конструкция дормер

Сложная конструкция, которая полностью находится за пределом ската крыши (а именно — над ним), тем самым увеличивая объем пространства чердака. При реализации трудность возникает в правильном сочленении гидроизоляций основной крыши и дормера, во избежание протечек в области стыка. С точки зрения эстетики, окошко этого типа выглядит наиболее красиво. Есть много модификаций, что дает возможность гармонично расположить его на любой кровле.

Антидормер

Это конструкция, противоположная по виду дормеру, то есть не выступает за пределы кровли, а прячется внутрь чердака, тем самым уменьшая его на величину собственного объема. Для организации антидормера нужно минимум материала, здесь проще соединить его гидроизоляцию с основной. Единственный минус такого окошка – оно не создает хорошего декоративного эффекта.

Мансардного типа – наклонное

Чтобы организовать мансардное окошко в своем доме, нет необходимости добавлять сложный каркас, как это делается при устройстве дормера. Слуховое наклонное окно устанавливают в той же плоскости кровли, опирая его раму на стропила и дополнительные перемычки. Сложность в этом случае представляет сам механизм открытия и закрытия рамы, поэтому они прилично стоят. Мансардные окна бывают как металлопластиковыми, так и выполненными из клееного бруса.

Окошко – «зенитный фонарь»

Само название говорит о том, что это исполнение наилучшим образом пропускает свет в помещение. Такой эффект наблюдается за счет изготовления проема полностью стеклянным в раме без перемычек и, как правило, больших размеров. Применение этот тип конструкции получил на крышах заводов, производственных площадей и для освещения общественных зданий.

Слуховое окно на крыше

На крышах современных загородных домов можно встретить оригинальные конструкции, которые внешне напоминают домик для птиц, разнообразие форм позволяет оформить крышу необычно и красиво. Данная конструкция называется слуховое окно.

Слуховыми называют оконные проемы, расположенные на крыше домов, в мансардных помещениях. Впервые они появились в начале 19 века, уже во второй половине были придуманы мансардные конструкции, которые несколько отличаются от слуховых. Именно они в настоящее время получили наибольшее распространение.

Мансардные конструкции создаются в наклонной площади, в связи с этим, они дают больше освещения, при том, что места они занимают на кровле не больше, чем слуховые. Устройство мансардных окон проще.

Наибольшее распространение получили слуховые окна треугольной конструкции, кровельные скаты у них более крутые. При этом, фронтовая стена такой конструкции располагается на одной плоскости с наружными стенами, прямо над обычным оконным проемом. Это позволяет создать гармоничный фасад, конструкция не выделяется, образуя единое целое со стенами самого дома.

Слуховое окно — мифы и реальноость

Вряд ли кто не знает, что есть такие особенные окна — слуховые. Но, мало кому известно, почему они так называются. В своем словарном фолианте Владимир Даль дал толкованию слуховому окну, как «слух в кровле» и рядом пояснил, что сам не очень понимает этот термин: «Что можно слушать на чердаке?» Но, интересно и то, что в этой же работе Даль приводит словосочетание — «слухи ветром носит». В старину маленькие открытые окна были в помещениях для прислуги, и хозяева могли подслушивать, о чем разговаривает простой люд. Обрывки фраз доносил ветер.

Другая легенда говорит, что на строительстве московского Манежа, возводимого в 1817 году в честь ознаменования победы над армией Наполеона, работала артель крепостного по фамилии Слухов. Талантливый мастеровой возводил добротные крыши. Его кровельные работы были известны повсеместно.

Первоначально на крыше Манежа и фронтонах не было окон, чердаки не проветривались. В знойный летний день помещение сильно нагревалось, и горячий воздух деформировал деревянные потолочные перекрытия и крышу. Узнав о проблеме, император Александр I повелел в кратчайший срок переделать крышу. Тут и пригодились уникальные способности Слухова. Он нашел выход, проделав на скате несколько окон для поступления на чердак прохладного воздуха. В дальнейшем такие окна в крыше стали называть по фамилии крепостного мастера — слуховыми.

Но, проветривание это не единственная функция слуховых окон. Они влияют на уменьшение давления на потолочные перекрытия. Балки с трудом выдерживают тяжесть пролета, особенно, если он большой, и могут прогнуться или обрушиться. Сильный сквозняк формирует над перекрытием зону с пониженным давлением. В результате нагрузка на балки уменьшается, что позволяет избежать весьма опасных ситуаций.

Еще одно французское название у слухового окна — «люкарна», что значит мансардное окно. Раньше мансарды были излюбленным недорогим жильем студентов, поэтов и художников. В романе «Три мушкетера» Дюма своего главного героя д’Артаньяна поселил в Париже тоже в мансарду. В последние время отделка чердачных помещений под жилые комнаты набирает все большую популярность.

При возведении скатных крыш современные строители тоже устанавливают слуховые окна. Они выполняют три функции: проветривание, выход на кровлю, и освещение мансарды. Существуют четыре основных вида слуховых окон: с двускатной крышей, с трехскатной и плоской крышей, и циркульные. Применяются те же кровельные материалы, что и для крыши. Окна могут быть любой формы, безрамные или с частыми переплётами, с выходом на балкон, так как фронтон здания нередко украшает небольшая лоджия или балкон.

Для улучшения тепловых характеристик и созданию необходимого светового режима в мансарде устанавливают рольставни Они монтируются чаще на прямоугольные, дуговые, овальные или треугольные оконные проемы. Это могут быть модели с автоматическим или ручным управлением. Цветовое разнообразие изделий позволяет использовать рольставни как для классического оформления дома, так и для создания авангардных идей. Более того для большего комфорта, рольставни с автоматическим приводом можно подключить к системе «умный дом».

Существует особый стиль отделки мансард — «лофт», который пришел в Европу из США в середине двадцатого века. В это время центральную часть Нью-Йорка стали освобождать от складов и промышленных предприятий. Пустые здания переделывались под недорогие квартиры или магазины. Просторные помещения высоко под крышей начали переделывать под студии и галереи, в которых охотно селились художники и другие представители творческой богемы. В переводе с английского «loft» значит «чердак». Так появился особый стиль очень схожий со стилем французских мансард.

Все меняется, в том числе и терминология. Не удивительно, что сочетание «слуховое окно» выходит из обихода и скоро останется только в романах о событиях прошлого века или в старинных книгах.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Треугольные проемы в крыше следует располагать по одной линии с окнами, расположенными ниже в стенах здания, чтобы не нарушить архитектурные пропорции сооружения.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

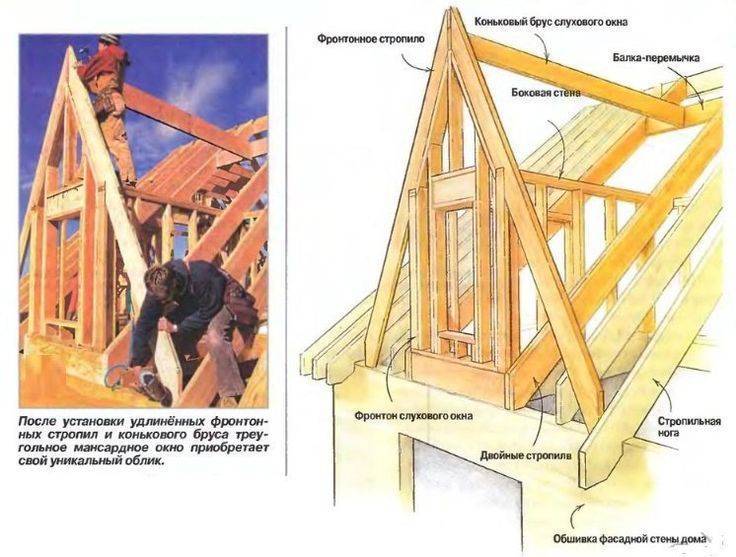

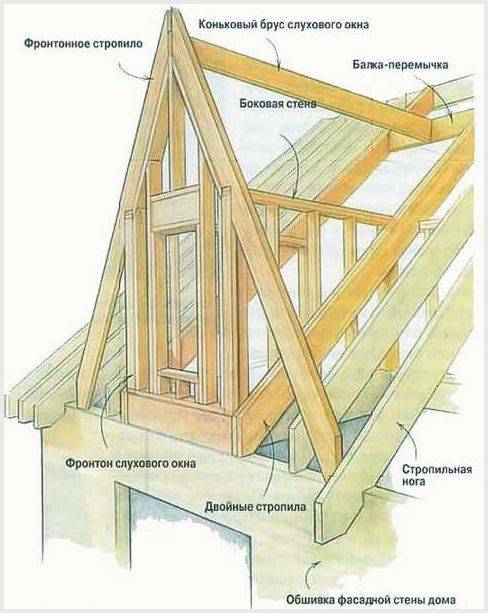

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Не допускается использование врубок и врезок, ослабляющих стропильные балки.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Укороченные стропила рекомендуется выполнять, используя универсальный шаблон, это существенно ускоряет работу.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Проектирование слухового окна

Прежде чем создать чертеж вашего будущего слухового окна, следует ознакомиться с требованиями СНиП. Соблюдение СНиП необходимо для устройства слухового или мансардного окна своими руками необходимо.

Придерживаясь требований СНиП, вы получите надежное и долговечное изделие, с мощными эксплуатационными параметрами.

Видео:

Основные требования СНиП к слуховым окнам:

• Установка возможна, только если крыша имеет угол наклона от 35º;
• Надстройки нужно размещать на четко ограниченном расстоянии от наружных стен;
• По требованиям СНиП створки должны быть не меньше размера 0,6 на 0,8 м, то есть размер проема должен составлять минимум 1,2 на 0,8 м.;
• Если вы хотите сделать проем с вальмовой крышей, то он не будет продолжать стену дома.

Что касается материалов, для обшивки используют медь, металлические листы, черепицу. Некоторые варианты могут иметь свою кровлю, выступы, водосточные желоба.

Если в крыше сделан очень большой проем, то он может служить балконом.

Исходя из того, какие параметры вашего дома, зависит и то, какой вид слуховых окон вы сможете сделать своими руками.

Варианты устройства

Конструкция окна в остроугольной кровле позволяет размещать на фронтонах крупные рамы, при этом используются оригинальные детали. В домах старой постройки, сохранивших прежние архитектурные черты, целесообразно использовать привычное слуховое окно. Когда жилище более современное по духу, тут уже допускается применение мансардного формата. Важным отличием слуховых окон является то, что они не ставятся без особых ниш в кровле. Количество креплений весьма велико в этом случае.

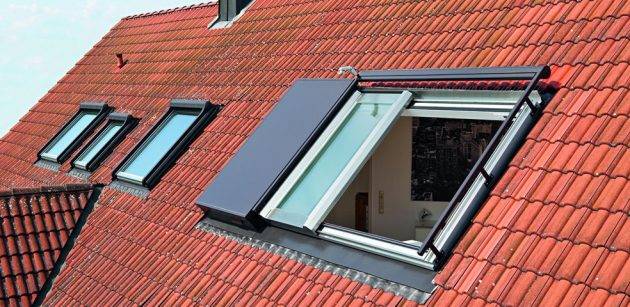

Мансардные окна просто крепятся в промежутки стропил. Подобные элементы, кроме своей основной функции, оказываются преградой для потоков воды. Оттого их рекомендуется монтировать на покатые крыши, угол наклона которых составляет от 15 до 20 градусов. Нужно очень тщательно продумывать всю схему, составляя чертеж

Большое внимание уделяют защите внутреннего пространства от холодного воздуха, ветра и осадков

Использование его позволяет исправить недоработки проектировщиков и все же воспользоваться практически полноценным балконом на мансардах. Подобное технологическое решение было найдено сравнительно недавно, когда за работу взялись дизайнеры из западноевропейских стран. За основу взята концепция трансформера, причем точный подбор габаритов под параметры зданий помогает не нагружать фасады сверх меры.
