Особенности установки и подключения

При монтаже КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил позволит значительно продлить срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:

Котел КЧМ-5 необходимо монтировать так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенками и стенами котельной минимум 100 мм. Для обеспечения доступа к задней части необходимо обеспечить проход с одной из сторон шириной минимум 400 мм. Возле передней части котла необходимо обеспечить пространство минимум 1 м² для удобства манипуляций по закладке и очистке.
Установка производится на пол из негорючего материал или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии минимум 400 мм. Также запрещается складировать топливо на расстоянии минимум 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
В отопительной системе должна быть использована чистая, не жесткая вода без посторонних примесей. Вода высокой жесткости вызывает образование накипи и существенно сокращает срок службы твердотопливного котла отопления, а также всей отопительной системы в целом.

Порядок монтажа водогрейного котла КЧМ-5 следующий:

Первым делом производится монтаж устройства на подставку из негорючего материал или цоколь.
Устройство подключается к системе отопления и дымохода.
Отопительная система заполняется водой после чего происходит проверка ее герметичности. КЧМ-5 может использоваться как в системах с естественной так и с принудительной циркуляцией.

Соблюдение этих несложных правил позволит обезопасить вас и ваших близких, а также сделает использование котла приятным и удобным.

Особенности климата нашей страны заставляют с особым вниманием подходить к выбору котла для системы отопления. Тем более что сегодня выбор оборудования достаточно широк, на рынке представлено как импортное, так и отечественное оборудование. Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ

Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ

Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ.

Насколько актуальны котлы на твердом топливе? Безусловно, отопительное оборудование на газе или электричестве удобнее и экологичнее. Однако газ проведен не во все районы, а стоимость электроэнергии неуклонно растет, поэтому для некоторых домовладельцев именно твердотопливные агрегаты являются оптимальным выбором.

Тем более что современное оборудование длительного горения намного эффективнее обычных котлов на дровах или угле. И как свидетельствуют отзывы, пользоваться такими котлами намного удобнее.

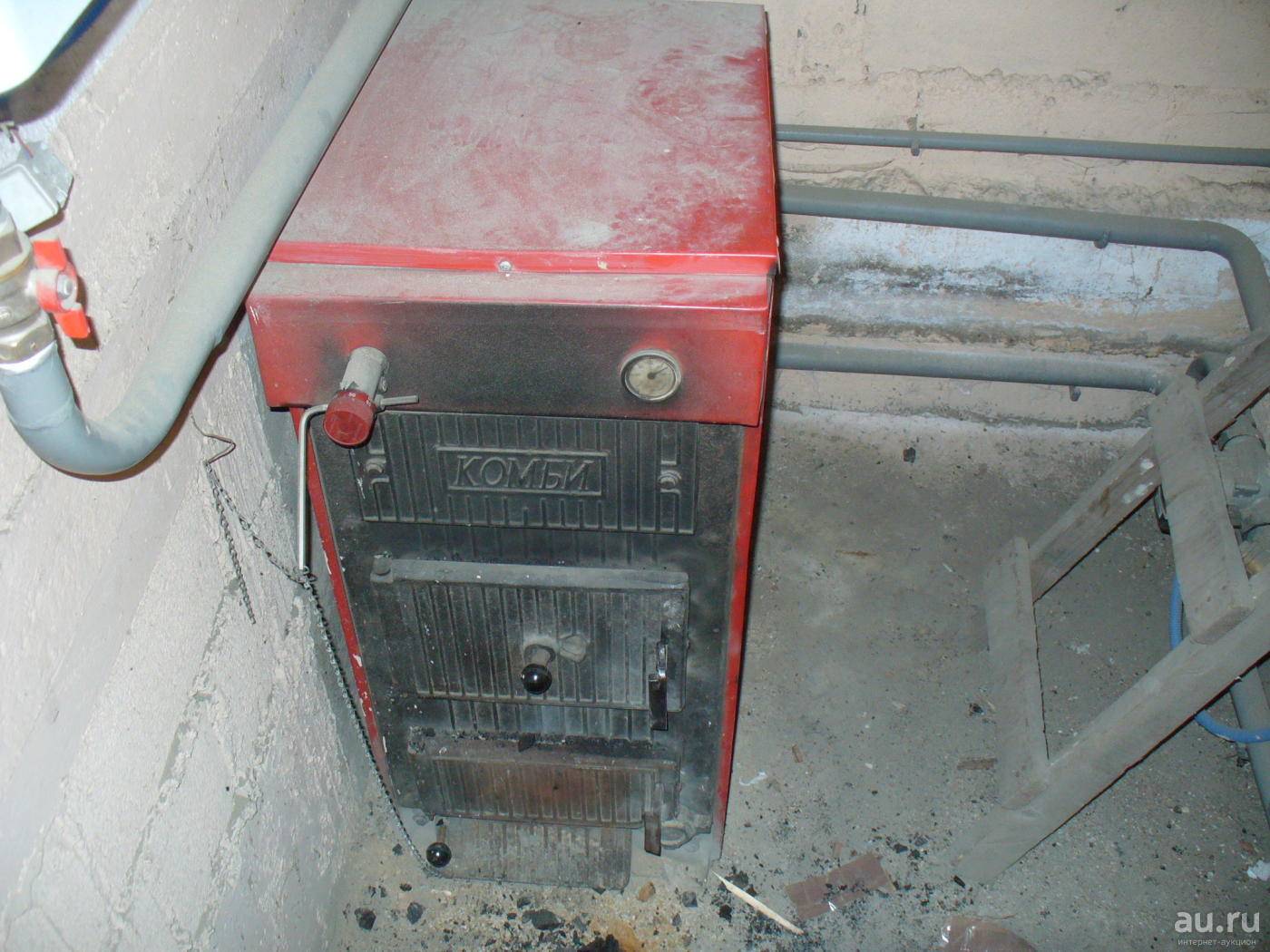

Автоматика для КЧМ-5 Комби

Электронезависимая газовая автоматика САБК для котлов КЧМ-5 Комби

Автоматика САБК 8-50 Т (8-50 кВт) и САБК 8-110 М (8-100 кВт) – это универсальные малогабаритные устройства, работающие в автоматическом режиме по заданной температуре теплоносителя в системе отопления. Отличительной особенностью САБК является возможность работать без электричества на энергии давления газа, что является большим плюсом в российских условиях эксплуатации. САБК функционально соответствует зарубежным аналогам и устанавливается на комбинированные котлы (твёрдое топливо/газ) типа КЧМ – 5 “Комби” и газовые КЧМ -7 “Гном”, “Минитерм”, а также на ряд других котлов.

Имеются несколько степеней защиты:

при погасании пламени на запальной горелке;
при перегреве теплоносителя (данная опция доступна при наличии датчика предельной температуры, который отсутствует в базовой комплектации).

Термосильфонный преобразователь температуры с капиллярной трубкой позволяет устанавливать автоматику САБК в удобном для пользователя месте, не ухудшая внешнего вида газоиспользующей установки. Возможность установки автоматики на газовом коллекторе и наличие встроенного регулятора давления позволяет выполнять более точную настройку газогорелочного устройства (ГГУ), а так же обеспечивает оптимальный тепловой режим работы котла при повышении входного давления газа. Наличие в автоматике встроенного регулятора давления, при работе на повышенном давлении, экономит до 30% природного газа.

САБК обеспечивает безопасную работу котла и выполняет следующие основные функции:

розжиг основной горелки ГГУ;
автоматическое поддержание заданной температуры теплоносителя на выходе из котла;
поддержание заданного давление газа в коллекторе основной горелки ГГУ при повышении давления газа на входе от 1300 Па до 3000 Па (кратковременно до 5000 Па);
автоматическую блокировку подачи газа на основную горелку при неработающем запальнике;
автоматическую блокировку подачи газа на основную горелку при отсутствии обратной тяги.

Автоматика имеет в наличии два последовательно расположенных пневматических клапанов класса “C”:

первый клапан – клапан безопасности;
второй клапан – клапан РТВ (регулятор температуры воды теплоносителя).

При работе на котле достигаются:

автоматическое поддержание стабильной работы газогорелочного устройства независимо от давления газа на входе в газоиспользующую установку;
повышается надёжность работы котла за счёт отсутствия перегрева элементов конструкции;
простота техобслуживания достигается из-за отсутствия сажеобразования в конвективной части газоиспользующей установки и в дымовой трубе.

При замене датчика температуры автоматика может работать в составе конвектора (до 30 °С) и в составе банных печей, саун (120 °С).

Цена: от 4500,00 руб

Тягорегулятор Honeywell для котлов КЧМ-5 Комби

Термомеханический регулятор мощности “Honeywell” установливается на выходе из корпуса котла КЧМ-5 “Комби”. Он считывает температуру воды в системе отопления и по необходимости регулирует подачу первичного воздуха для горения под колосниковую решётку котла, открывая или прикрывая заслонку на дверце поддувала. Положением дверцы регулируется интенсивность горения и, тем самым, мощность котла. ТРМ соединён с регулировочной дверцей цепочкой. Цепочка присоединена к дверце поддувала так, чтобы можно было регулировать её натяжение. Цепочка должна проходить прямо и не иметь на своём пути препятствий.

Цена: от 2150,00 руб

Электроуправляемая газовая автоматика КАРЭ-50 для котлов КЧМ

редназначена для установки на отопительных водогрейных котлах и других видах отопительного оборудования, работающих на природном газе низкого давления с тепловой мощностью газогорелочных устройств до 100 кВт. Обеспечивает безопасную работу отопительного оборудования, автоматическое поддержание заданной температуры.

Цена: от 6500,00 руб

Монтаж котла

Во время установки описываемого здесь климатического оборудования нужно неукоснительно соблюдать требования, о которых гласит инструкция по монтажу. Это позволит не только увеличить срок службы агрегата, но и обезопасить обслуживающих его людей от травм и других неприятностей.

Итак, во время размещения котла КЧМ в котельной обращайте внимание на следующие нюансы:

Расстояние от задней кромки до ближайшей стены помещения должно быть не менее 2,5 метра. Также нужно, чтобы боковые кромки отстояли от стен помещения не менее чем на метр.

К заднему патрубку, через который удаляются продукты сгорания, следует обеспечить свободный доступ: размеры необходимого для этого пространства составляют не менее 40 на 40 см.

Во время установки котла следует четко соблюдать расстояния до стен, предусмотренные инструкцией

Нужно позаботиться и об удобстве загрузки топлива. Чтобы истопнику было удобно двигаться, свободная площадь перед передней частью отопительного устройства не должна быть меньше, чем 1 кв. метр. Это облегчит подкидывание дров и очистку зольника от остатков топлива.

Необходимо соблюсти меры противопожарной безопасности. Пол перед установкой на него котла следует застелить негорючим материалом. Кромки защитной прокладки должны выступать за габариты устройства как минимум на 40 см.

Котел лучше ставить на специально подготовленное бетонное основание

Также во избежание пожара возле агрегата запрещено складировать топливо. Основное хранилище целесообразно обустроить отдельно от котельной, а суточный запас следует располагать не ближе чем в полуметре от работающего котла.

В качестве теплоносителя для системы отопления желательно использовать отфильтрованную от механических примесей умягченную воду.

Желательно не использовать жесткую, чтобы избежать образования накипи в теплообменнике котла и трубах. Можно заливать в отопительную сеть антифризы, однако перед этим следует прочесть инструкцию по эксплуатации и убедиться, что жидкость не причинит вреда чугунным деталям котла.

Сам порядок подключения следующий:

сначала на постамент или прокладку устанавливается котел, проверяется уровень и закрепляются опоры (нужно добиться полной устойчивости агрегата на подставке, малейшее отклонение от горизонтали может привести к образованию накипи в теплообменнике и сокращению срока службы оборудования);

Схема подключения котла к трубам отопления

к входному и выходному патрубкам подключаются трубы (желательно делать это через запорную арматуру, так вы сможете перекрыть ток теплоносителя и демонтировать агрегат в случае поломки или для замены);
к патрубку, отвечающему за удаление продуктов сгорания, подключается вертикальный дымоход (в нижней оконечности трубы желательно закрепить специальную деталь, необходимую для сбора конденсата, который образуется на стенках во время работы котла);
после окончания монтажа выполняется опрессовка системы (для этого можно использовать специальный пневматический прибор).

https://youtube.com/watch?v=y7GUQZV9j_o

Способы установки и подключения к отопительной системе

Особенности монтажа котла зависят от его строения. Под тяжелую технику требуется выделять отдельное помещение и обустраивать прочный фундамент.

С кранами на подаче и обратке

Основная опасность заключается в монтаже на участке отсекающего вентиля. Если после использования газового котла запустить твердотопливный, но забыть открыть клапан, это приведет к аварийной ситуации. При нагреве вода начнет увеличиваться в объемах, а закрытые краны не смогут пропустить ее, поэтому расширительный бак будет поврежден. В продвинутых моделях проблема исключается электроникой.

Схема подключения котла с кранами.

С краном только на обратной трубе

Чтобы избежать любых угроз, связанных с закрытым клапаном, можно отказаться от его использования. В таком случае запертый кран будет останавливать циркуляцию воды в неиспользуемой котельной установке. В свою очередь, отсутствие клапана на подающей трубе позволит избыточной жидкости вытекать из котла. Однако при таком монтаже отсутствует возможность разборки агрегата для обслуживания или ремонта.

С промежуточным теплообменником

Государственные органы не запрещают устанавливать такой элемент для объединения котлов в один комплекс. В этом случае вода, которая размещается в контуре обогрева, отделяется от теплоносителя в открытой части агрегата с расширительным резервуаром.

С дополнительным расширительным баком

Наиболее подходящая схема соединения — монтаж закрытого диафрагменного резервуара. Его можно купить отдельно (продвинутые котлы с навесной конфигурацией уже имеют бак).

Дополнительный расширительный бак можно купить отдельно.

Стальные котлы на дровах и угле «Сибирь» КВО

Серия «КВО» была специально разработана для тех, кому нужен недорогой бытовой котел для загородного дома или дачи. Производитель постарался учесть все пожелания потребителей и создать по настоящему достойный и универсальный отопительный прибор.

Фото 1: Котел с бытовой плиткой и блоком ТЭНа «Сибирь» КВО

Всего производится 5 типоразмеров котлов «Сибирь» КВО 10, 12, 15, 20, 25 кВт. Основным материалом для изготовления служит жаропрочная сталь, однако некоторые детали изготовлены из чугуна.

«Сибирь» серии КВО это классический твердотопливный котел с водяной рубашкой, но все же в его конструкции есть ряд особенностей:

Для повышения эффективности использована водотрубная колосниковая решетка. Колосник на котором происходит процесс горения топлива состоит из труб, соединенных с водяной рубашкой. Это дополнительно увеличивает площадь теплосъема и тем самым эффективность котла.
В камере сгорания, на пути движения дымовых газов, находятся поперечные балки заполненные теплоносителем. Как и в случае с колосниковой решеткой, это позволяет максимально использовать тепло от сгорающего топлива и направить его в систему отопления.
Крышка котла представляет собой варочную поверхность из стали толщиной 12 мм c отверстиями различных диаметров для установки посуды. По сути котел «Сибирь» КВО является гибридом отопительного прибора и кухонной плиты. Также через эти круглые отверстия в крышке удобно засыпать уголь.
Помимо нагрева теплоносителя используя энергию сгорающих дров или угля, существует возможность установки ТЭНа на 3 кВт. Его можно использовать для поддержания необходимой температуры в системе отопления в ночное время или для предотвращения замерзания теплоносителя при кратковременных отъездах из дома.

Для удобства монтажа и обвязки у каждого типоразмера существует несколько вариантов расположения патрубка дымовых газов и патрубков подающей и обратной линии. Например патрубки могут находится на левой или на правой стенке.

Фото 2: Загрузочная камера стального котла отопления «Сибирь» КВО

Принцип работы ничем не отличается от других устройств традиционного горения, например таких как чугунный котел КЧМ 5 на твердом топливе. В топку загружается уголь или дрова и происходит розжиг. Твердое топливо, сгорая, нагревает теплоноситель в теплообменнике. Через патрубок подающей линии, теплоноситель попадает в систему отопления, отдавая тепло помещениям, и затем возвращается обратно в котел.

Рассмотрим основные характеристики серии КВО:

Модель	КВО 10 ТПЭ	КВО 12 ТПЭ	КВО 15 ТПЭ	КВО 20 ТПЭ	КВО 25 ТЭ
Мощность, кВт	10	12	15	20	25
Площадь отопления, м²	100	120	150	200	250
Диаметр дымохода, мм	150
Емкость теплообменника, л	33	45	46	49	54
Цена, руб	16 400	17 030	17 030	19 370	21 000

Специально для kotlydlyadoma.ru мы попросили одного из владельцев котла «Сибирь» КВО рассказать об опыте и нюансах его использования, и вот его отзыв:

Игорь Николаевич, Хабаровск

Как видите, напольные котлы «Сибирь КВО» идеально подходят для дачи, благодаря тому, что его можно использовать не только как отопительный прибор, но и как плитку для приготовления пищи. А если вы посещаете дачу только на выходных, ТЭНы позволят избежать замерзания теплоносителя в ваше отсутствие.

Устройство оборудования

Котел КЧМ-5, как уже отмечалось выше, изготавливается из чугунных секций. К задней секции, в ее верхней части, крепится дымоход. Там же размещен фланец для воды, идущей на отопление. На передней части находятся люк для чистки дымохода, а также несколько дверок (зольниковая, шуровочная, загрузочная). Через них закладывается топливо, очищается зольник.

В качестве теплоизолятора, который защищает корпус от потерь тепла, используется минеральная вата. Этот материал выдерживает высокие температуры и безопасен для человека. Далее идет обшивка из металла. Она окрашена краской. Тяга в котле регулируется вручную за счет рукояток шиберных заслонок.

На корпусе печи установлены специальные приборы, позволяющие осуществлять контроль за работой устройства. Так, в зоне подогрева воды установлен капиллярный термометр. С его помощью измеряется температура теплоносителя.

Неисправности

В процессе эксплуатации могут наблюдаться характерные неисправности КЧМ.

Вид неисправности	Причины	Способ устранения
Образование течи на ниппельных соединениях	Котёл разгерметизирован, гайки болтов ослабли из-за нарушения правил эксплуатации	Усилить крепление гаек к болтам, если не удаётся, то обратиться к специалистам
Появление влажности на стенках секций	Секции разгерметизированы. Дефект производства или неправильная эксплуатация	В местах появления влажности протереть раствором нашатырного спирта
Течь по стенкам секций		Место течи расклепать керном и молотком. Если не удастся ликвидировать течь, то обратиться к специалистам

Помимо распространённых поломок следует знать перечень быстроизнашивающихся деталей: щиток шуровочной дверки, отражатели шуровочной и загрузочной дверок, термопара, терморегулятор, запальник.

С этим читают

Модели

Более подробно рассмотрим особенности и технические характеристики наиболее популярных моделей котлов КЧМ Микро и КЧМ-5.

Каждая из этих моделей предназначена для применения в локальных системах отопления помещений, небольших по размеру. В комплектацию приборов входит регулятор поступления воздушных масс в топочную камеру, благодаря чему вы можете регулировать интенсивность работы котла, исходя из того, какая температура будет приемлемой в том или ином помещении.

Все модификации выполнены в соответствии с требованиями разрешительных служб и отвечают санитарным нормам. Материалы, которые используются для изготовления приборов не несут никакой опасности для человеческого здоровья.

Теплоизоляция кожуха изготовлена из полимеров, которые хорошо переносят высокие температурные режимы, при этом не выделяют никаких вредных веществ. С такой теплоизоляцией приборы абсолютно безопасны, т.к. поверхность агрегата не нагревается до высоких температур. Также они очень эффективны в работе.

КЧМ-5

Широким пользовательским спросом пользуется агрегат, функционирующий на твердом топливе КЧМ-5. По качеству и надежности прибор нисколько не уступает европейским аналогам, при том, что цена его ниже вдвое. Котел может функционировать на разных видах топлива. Самые простые модели функционируют на твердом топливе, а если дополнительно к ним монтировать специальные горелки, то приборы смогут работать на газу и дизельном топливе.

Твердотопливный котел КЧМ-5 30 кВт 4-х секционный

Самая простая модель — одноконтурная, т.е. она может применяться только для снабжения теплом дома. Однако, производитель предоставляет возможность применять генератор тепла для обеспечения в доме горячей воды.

Теплообменник у КЧМ 5 сконструирован из чугунных секций, количество которых варьируется в промежутке от 3 до 9, все зависит от конкретной модели. Исходя из числа секций разнятся и технические характеристики прибора: мощность, размер, объем топочной камеры:

габариты: 500*715*1150 мм;
объем топки — 35 л;
мощность — 21 кВт (если применяется антрацит);
площадь обогрева доходит до 210 м²;
расход угля составляет 3,3 км/час;
производительность достаточно высокая, примерно 80 %.

Ключевые преимущества отопительного котла КЧМ-5:

Модель универсальная, в любой момент вы можете ее усовершенствовать за счёт установки дополнительной горелки.
Все рабочие элементы изготовлены из высококачественных материалов, за счет чего агрегат характеризуется длительным сроком службы.
В уходе и обслуживании устройства предельно просты.
Хорошие показатели горения обеспечиваются при любых параметрах тяги, именно поэтому комфортный температурный режим в доме будет всегда, незавивисимо от того, какая погода на улице.

Модель КЧМ-5 — это отопительный прибор длительного горения. Это означает, что вам не придется слишком часто загружать топливо. Такой принцип функционирования очень удобен, т.к. не все владельцы частных домов смогут постоянно отслеживать работу агрегата. В комплектацию кировского котла КЧМ-5 входит терморегулятор, благодаря которому вы можете поддерживать температурный режим теплоносителя на нужном уровне.

https://youtube.com/watch?v=WipNtwn-6TU

КЧМ Микро

Данный агрегат применяется для обогрева помещений, площадь которых составляет 140-170 м². Функционируют приборы на твердом топливе, но в случае необходимости вы можете перевести их работу на газ.

Свое название агрегат получил из-за своих компактных размеров. На рынке присутствуют котлы КЧМ Микро с 4 и 5 секциями.

Котел твердотопливный КЧМ МИКРО

Ключевые характеристики:

длина — 630 мм;
высота — 805 мм;
ширина — 400 мм;
объем топочной камеры равен 29 л (если речь идет о приборах с четырьмя секциями) и 41 л (с пятью секциями).

Котел абсолютно неприхотлив к качеству теплоносителя, может применяться как вода, так и антифриз. Вода нагревается до 95°C, давление в системе не превышает 0,4 МПа.

Мощность устройства находится в непосредственной зависимости от того, какое топливо применяется. Если вы приобрели модель с 4 секциями, то мощность котла при сжигании антрацита будет равняться 14 кВт, на дровах — 11 кВт. Производительность оборудования составляет 78-80 %, топливо сгорает при температуре 350° C.

Способы увеличения КПД газового котла

Создать правильные условия эксплуатации газового котла и тем самым повысить коэффициент полезного действия можно реально, не вызывая специалиста, то есть своими руками. Что для этого нужно сделать?

Отрегулировать заслонку поддувала. Это можно сделать экспериментальным путем, найдя, при какой позиции температура теплоносителя будет выше всего. Контроль проводите по термометру, установленному в корпусе котла.
Обязательно следить, чтобы трубы системы отопления не зарастали изнутри, чтобы на них не образовывалась накипь и грязевые отложения. С пластиковыми трубами сегодня стало проще, их качество известно. И все же специалисты рекомендуют периодически продувать систему отопления.
Следить за качеством дымохода. Нельзя допускать его засорение и налипания на стенки сажи. Все это приводит к суживанию сечения отводящей трубы и уменьшению тяги котла.
Обязательное условие – чистка камеры сгорания. Конечно, газ не сильно коптит, как дрова или уголь, но стоит хотя бы один раз в три года мыть топку, очищая ее от сажи.
Специалисты рекомендуют снизить тягу дымохода в самое холодное время года. Для этого можно использовать специальное устройство – ограничитель тяги. Устанавливается он на самом верхнем краю дымохода и регулирует сечение самой трубы.
Снизить химические тепловые потери. Здесь два варианта, чтобы добиться оптимального значения: установить ограничитель тяги (уже выше было об этом сказано) и сразу после установки газового котла провести грамотную настройку оборудования. Рекомендуем это поручить специалисту.
Можно установить турбулизатор. Это специальные пластины, которые устанавливаются между топкой и теплообменником. Они увеличивают площадь отбора тепловой энергии.

Вот такие причины, устранив которые можно рассчитывать на повышение эффективности работы котельного оборудования. Конечно, таких причин немало, но эти считаются основными, отвечающими на вопрос: как увеличить КПД газового котла.

Подробнее о снижении расхода газового котла смотрите в видео:

Главная страница » Публикации » Как увеличить КПД газового котла и от чего он зависит

Для организации систем отопления частного дома часто владельцы используют газовые котлы. Это связано с их хорошей производительностью, широким ассортиментом оборудования, дешевизной самого топлива. Приборы, работающие на газе, надёжные и долговечные, просты в эксплуатации.

Особенно актуален вопрос отопления в зимнее время года. Проблемы в функционировании отопительного оборудования сказываются не только на комфорте, но и на здоровье жителей дома. Проектированием системы отопления занимаются ещё на этапе проведения строительных или ремонтных работ. Именно в это время решается вопрос о выборе котла. Основной параметр, на который опираются при покупке оборудования, это его мощность. Именно от неё зависит качество функционирования системы отопления.

Проверка КПД газового котла

Со временем газовые котлы могут сбавлять свою мощность, то связано с изнашиванием деталей, несоблюдением правил эксплуатации, несоответствующим уходом. Если не предусматривается покупка нового отопительного оборудования в ближайшее время, следует искать способы, как улучшить работу газового котла.

О производителе

КЧМ — самая старая марка отечественного оборудования Кировский завод по выпуску санитарно-технического и отопительного оборудования был основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили первые цеха молотового завода на реке в Калужской губернии.

Небольшое предприятие постепенно развилось до крупной компании, использующей в работе передовые технологии совместно с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование труда высококлассных специалистов выводит качество агрегатов на высокий уровень. С 2006 года предприятие является участником ОАО «Санто-Холдинг».

Описание серии dor

Котел твердотопливный Dakon серии dor имеет семь моделей с минимальной мощностью 12 кВт, и максимальной мощностью 45 кВт.

Табл. 1 Основные технические параметры котлов Dakon dor

Фирма разработала более современное твердотопливное устройство серии dor F. Основное и главное отличие в том, что изменена конструкция верхней части для закладки топлива. За счет этого засыпка топлива стала удобней, а внешний вид стал при этом хуже, верхняя дверка лишилась облицовки. Также немного изменился дизайн, и минимальная мощность стала 13,5 кВт. Работа котла dor f энергонезависима.

В линейке котлов Dakon появилась твердотопливная модель dor FDWT. В данной модели применен охлаждающий змеевик. Можно использовать дрова, бурый уголь, орех, брикеты и каменный уголь, спрессованное топливо, кокс.

Рис. 2

Для котлов Dakon применяется твердое топливо, преимущественно дрова и уголь в различных его видах. Твердое топливо считается самым дешевым в сравнении с другими видами топлива, к тому же является экологичным, и доступным. Топливо может иметь влажность до 35%, что является высоким показателем для горения.

Время горения одинаковое для обоих типов, время горения 8-12 часов, при температуре за окном -30 градусов, время сократится в два раза. Самым экономичным считается бурый уголь, так как именно на таком топливе котел dor работает дольше всех. Выбор мощности котла напрямую зависит от отапливаемой площади и уровня тепловых потерь. Так, при площади 100 – 120 квадратных метров, котел твердотопливный dakon dor 16 , будет оптимальным.

Табл. 2 Основные параметры котлов Dakon dor F

Имеется серия чугунного твердотопливного котла dakon FB. Основное топливо для них древесина, резервное уголь. Данная модель может работать с жидким топливом и на газовом топливе. Для этого приобретается отдельный комплект. Мощность таких котлов от 17 до 42 кВт.

Технические характеристики и устройство котла

Если выполнить установку горелки пеллетного типа, а также бункер с подающим шнеком, то агрегат станет автоматическим пеллетным котлом длительного действия. Как видите, даже небольшая модификация, которая заключается в установке горелки для нужного топлива помогает полностью преобразовать устройство. Данная универсальность может пригодиться, если газ по магистрали лишь в процессе подводки, а прибор для отопления требуется уже здесь и сейчас. В этом случае все предельно просто – установите котел КЧМ 5, а после при минимальных затратах можете перевести его на газ.

Купить КЧМ-5 =>>

Итак, предлагаем рассмотреть, из каких именно частей состоит котел:

Как уже было упомянуто, теплообменник состоит из секций. В нижней части расположенной ближе всего секции есть патрубок, чтобы подключить обратную линию отопительной системы, а в верхней дальней части есть патрубок, чтобы подключать прямую.
На передней панельке есть 3 дверцы – зугрузовочная, шуровочная и для зольника. Загрузочная имеет несколько отверстий для того, чтобы внутрь поступал вторичный воздух. Благодаря регулировке величины открытия дверцы зольника вы сможете отрегулировать интенсивность горения. Такой процесс можно выполнить вручную при помощи винта регулировки, или же при использовании регулятора тяги.
На задней стенке устройство есть патрубок для дымохода с заслонкой. За счет нее есть возможность регуляции выхода продуктов сгорания.
Весь корпус котла изолирован посредством специальных материалов для того, чтобы предотвратить тепловые потери и повысить эффективность работы. снаружи корпус покрыт краской, которая имеет устойчивость к износу.
Для того, чтобы предотвратить закипание и контролировать температуру воды в отопительной системе, есть термометр. Он замеряет температуру воды внутри средней секции и выводит информацию на переднюю панель

Теперь следует рассмотреть технические характеристики с сайта производителя:

Число секций	3	4	5	6	7	8	9
Мощность, Вт	21000	30000	40000	50000	60000	70000	80000
Площадь строения, м2	200	290	400	500	590	700	800
КПД не меньше, %	79	-//-	-//-	-//-	-//-	-//-	-//-
Расход твердого топлива (угля), кг/час	3,45	4,75	6	7,66	9,2	10,7	12,5
Стоимость, руб	950	620	230	710	950	840	285

Как видите, такие котлы выделяются из общей массы котлов на твердом топливе. Теперь следует перейти к тому, какие у данного устройства плюсы и минусы.
