Какие виды ФБС блоков для фундамента частного дома : Размеры по ГОСТу

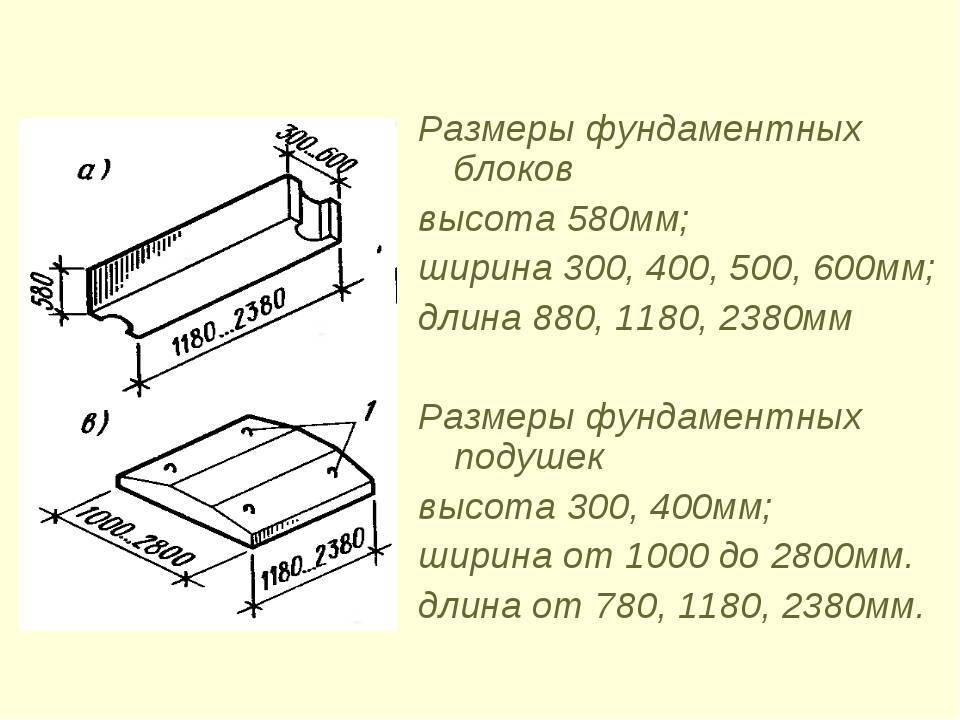

Размеры стеновых фундаментных блоков

Сортамент данного типа блоков состоит из 14 типоразмеров изделий.

Согласно длине весь сортамент материалов подразделяется на 3 типоразмера:

2300 мм;
1180 мм;
880 мм.

Размеры фундаментных блоков по ГОСТу также учитывают высоту изделий. Согласно этому параметру сортамент делится на 2 группы:

280 мм;
580 мм.

Блоки ФБС, размеры которых также включают ширину, подразделяются на изделия с параметрами:

300 мм;
600 мм.

Таким образом, выходит, что самый большой блок достигает параметров 2380х600х580 мм (длина, высота, ширина), а фундаментные блоки размеры, которых по ГОСТ самые маленькие укладываются в габариты 880х300х580 мм.

ГОСТ, определяющий размеры стеновых фундаментных блоков

Основным государственным стандартом, который регулирует размеры фундаментных блоков ФБС, является ГОСТ 13579-78. Он распространяет свое действие на материалы, изготавливаемые из плотного, легкого и силикатного бетона, с плотностью не менее 1800 кг/м3 и которые предназначаются для технических подвалов зданий и стен подвалов.

В этом документе также представлены блоки ФБС размеры, которых имеют свои условные обозначения. А в зависимости от того, из какого типа бетона изготовлена железобетонная конструкция, блоку присваивается определенная маркировка. Она определяется также исходя из класса бетона по прочности, массы блока, расхода материалов и марки монтажной петли.

Но размеры фундаментных блоков ФБС – это еще не весь перечень того, что регулирует данный стандарт. Правила хранения, транспортировки блоков и присвоения маркировки также указываются в этом документе.

Критерии выбора размеров: на что обратить внимание

Размерные характеристики блоков самые разные, поэтому подбор нужных ФБС несложный. Параметры элементов и количество определяют, сделав раскладку на чертеже. Подбирают такое число изделий, в т.ч. разной длины, чтобы они укладывались ровно по размерам стен, не образуя выступов. Оптимальное количество элементов на 1 стену – не более 5.

Для фундаментов используют преимущественно блоки высотой 58 см. Иногда не получается сделать опорное основание из одинаковых элементов. Тогда берут доборные блоки, высота которых 28 см. Их также применяют, чтобы оставить в фундаменте технологические отверстия.

Ширина ФБС должна соответствовать толщине стены дома. Допускается выступ блоков максимум на 10 см с одной стороны или по 6 см с обеих. ФБС могут быть несколько уже стены, но не более чем на 4 см.

На выбор размеров блоков влияет тип грунта. Чем он менее устойчивый, тем более габаритные элементы выбирают. Например, для глинистых почв и суглинков предпочтительнее изделия типа 24–6–6. Сухие песчаные грунты не требуют глубокого фундамента, поэтому подойдут менее габаритные конструкции.

Вес блока должен соответствовать его размерам. Сравнивают фактическую массу со стандартной. Если элемент весит меньше, чем предусмотрено нормами, внутри присутствуют пустоты или плохо произведено уплотнение бетона, такие конструкции не используют, т.к. они имеют заниженную прочность.

Маркировка для фундаментных блоков

Применение пустотелого блочного матариала малого размера для возведения несущей строительной конструкции

Ф – бетонные, а также железобетонные, выполненные с добавлением крупных фракций. Применяются специально под колонны скатного типа;
ФЛ – железобетонные конструкции с добавлением гранитных фракций, для укладки ленточных фундаментов;
ФБС – бетонные изделия, не имеющие армирующего каркаса, применяются для строительства технических зданий, подвалов, а также фундаментов;
БФ – железобетонные, пригодны для построения стен внутри, а также снаружи различных зданий. Применяются как для сельскохозяйственных, так и промышленных построек;
ФБП – бетонные, пустотелые изделия, используются, как самостоятельный строительный материал для сооружения ленточного фундамента. Также можно его использовать как форму для монолитной ленты.

Цифры, стоящие с заглавными буквами в маркировке изделий, означают размеры длины, ширины и высоты, измеряемых в дециметрах.

Выбор размеров фундаментных блоков

Габариты изделий наравне с видом бетона и его классом по прочности на сжатие определяют:

прочность возводимой конструкции,
технологический процесс сборки элементов,
сроки проведения работ «нулевого» цикла,
цену блоков.

Размеры ФБС блоков выбираются в зависимости от:

типа грунта, его прочности и устойчивости,
толщины стен и перекрытий,
веса строения, определяемого его габаритами и строительными материалами,
требуемой конструкционной прочности фундамента,
вида кладки,
площади фундамента.

При подборе размеров и расчете количества блоков оптимальным считается 4-5 штук на длину стены. Например, для стандартной 10-ти метровой стены дома предпочтительней будет 4 блока длиной 24 дм, чем 8 штук длиной 12 дм.

Чем более неустойчивый грунт, тем больше габариты несущих элементов. Например, для возведения фундамента на глинистых и суглинистых грунтах, которые и сами оказывают давление на конструкцию, должны использоваться крупногабаритные блоки ФБС 24.6.6. А для песчаных сухих грунтов для закладки на глубину 60 — 70 см подойдут средние — ФБС 12.6.6-т. Такая же прямая зависимость размеров и с расчетной нагрузкой на основание.

Ошибочно считать, что ширина блоков всегда равна толщине стен. Допускается выступание стены с одной стороны до 10 см, а если выступание двухстороннее, то до 6 см с каждой стороны. Обычно используются блоки разных размеров для наиболее плотной укладки и оптимальной перевязки швов. Фундаментные блоки, изготовленные по ГОСТ 13579-78, благодаря высокой точности размеров и прямолинейности, при правильной укладке способны свести к минимуму кривизну комбинированного фундамента и служат отличным направляющим ориентиром при последующей кладке стен.

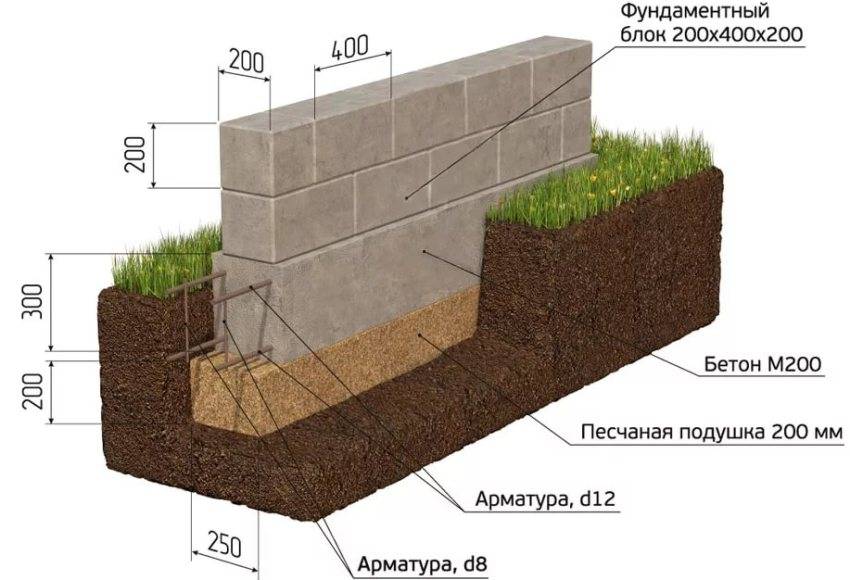

Процесс изготовления фундамента из блоков ФБС

Если позволяют характеристики грунта, то можно возвести основание только из блоков ФБС.

Однако наиболее широкое распространение получили так называемые сборно-монолитные фундаменты. Принципиальным отличием таких оснований от обычных монолитных ленточных фундаментов является то, что бетонирование необходимо производить только при обустройстве верхнего и нижнего армопоясов. Приводим краткую поэтапную инструкцию по изготовлению блочно-монолитного фундамента:

Прежде всего, производим разметку и рытье траншеи (по аналогии со стандартным ленточным основанием).
На дно траншеи засыпаем слой песка (толщиной 10÷20 см) и тщательно трамбуем с помощью виброплиты.
Затем насыпаем такой же слой щебня и также тщательно утрамбовываем.

На заметку! На глинистых почвах в качестве подсыпки используют так называемую гарцовку (смесь песка, гравия и цемента), которая при непосредственном контакте с водой становится тверже окружающего грунта и защищает нижнюю поверхность основания.

Обустраиваем невысокую опалубку для нижнего армопояса.
Укладываем в нее плотный полиэтилен (для предотвращения быстрого удаления влаги).
Монтируем двухярусный армирующий каркас (нижний слой – рабочий, верхний – конструкционный).

Заливаем бетонный раствор.
По достижению 20% прочности «подбетонки» (это приблизительно через сутки после заливки раствора) приступаем к монтажу блоков ФБС с помощью подъемного крана. Кладку начинаем с углов основания (технология аналогична кирпичной) и производим ее на песчано-цементный раствор, которым необходимо также заполнить вертикальные полости между изделиями. Второй и последующие слои делаем «вразбежку» с перекрытием блоков.

Важно! Правильность установки каждого блока контролируем (по вертикали и горизонтали) при помощи уровня

После окончания укладки изделий обустраиваем опалубку для верхнего армопояса.
Монтируем внутри ее армирующий каркас и заливаем все бетонным раствором.

Для информации! Верхний армирующий пояс выполняет несколько основных функций: выравнивает неровности, которые могут возникнуть при установке блоков; равномерно распределяет нагрузки на всю ленту фундамента и увеличивает прочность всего основания.

Частично расшиваем наружные кладочные швы и заполняем их специальной смесью (с гидроизолирующей добавкой).
Выполняем все необходимые работы по гидроизоляции фундамента.

И только после этого производим засыпку траншеи.

Выбор размеров блоков фундаментных для возведения основания

В настоящее время при возведении основания большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.

Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать

От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.

Технические характеристики ФБС

Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:

более В7.5 – бетон М100;
не ниже В12.5 – М150;
тяжелые бетоны – В3.5 (М50) – В15 (М200).

Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.

При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:

«Т» – тяжелый;
«П» – керамзитовый (с пористым основанием);
«С» – силикатный.

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.

Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.

При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.

Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.

На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.

Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.

На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.

Разновидности железобетонных изделий.

Согласно действующим нормам ГОСТ за номером 13579-78 блоки для возведения подвалов и стеновых конструкций разделяются на три категории. Выглядит это так:

ФБС – монолитные изделия, которые изготавливаются из марочного бетона. По сравнению с другими типами блоков, обладают высокими техническими характеристиками и прочностью. Технология производства не подразумевают армирование изделий, за исключением установки монтажных петель.

ФБВ – монолитные изделия, с предусмотренным продольным вырезом, предназначенным для прокладывания инженерных коммуникаций. Изготавливаются по стандартной технологии блоков ФБС.

ФБП – облегчённые блоки с пустотной структурой. Изделия могут выпускаться различной длины и ширины, но согласно ГОСТ предусмотрено единое значение длины – 2 380 мм .

Кладка блоков

Технология кладки стен из газобетонных блоков предусматривает, что основание для их кладки должно быть абсолютно ровным. Перепад высот между самой низкой и самой высокой точками основы не должен превышать 0.5 см.

Начальный ряд

Если кривизна, перепад высот, локальные неровности основы для кладки составляют свыше 5 см, начальный ряд блоков следует класть на песчано-цементный раствор. Он даст возможность уложить шов нужной толщины. Она не должна быть более 2 см.

Перед установкой начального ряда газобетонных блоков на фундаменте следует обустроить отсечную гидроизоляцию горизонтального типа. Для этого можно использовать материалы на основе битума – мастики либо рулонные аналоги, гидроизоляционный раствор и пр.
Кладку из штучных камневидных материалов всегда начинают от углов строения и продолжают ее законченными рядами.

Проверяйте правильность работы уровнем.

Правильность установки каждого элемента (по горизонтали и по вертикали) проверяется уровнем. Следить за высотой каждого ряда блоков лучше всего по растянутому на грузиках шнурку (причалке).

Правила осуществления работ

По углам постройки рекомендуется поставить стойки-порядовки с отвесами. Они позволят следить за вертикальностью углов кладки.

Выравнивание плоскости стены.

Теплотехническую однородность блочной кладки на тяжелых растворах (при рассчитанном обосновании ее несущей способности) можно повысить. С этой целью швы делаются в виде двух полосок, располагаемых вблизи внешних граней блока, с промежутком меж ними. Он заполняется упругим теплоизоляционным материалом.
Вертикальные швы должны быть заполнены полностью, продувания стен сквозь них происходить не должно.
Если блоки имеют профилированные торцы, вертикальные швы кладки следует заполнять по всей их высоте и не меньше, чем на 40% ширины элемента.
Когда кладка армируется то вертикальные швы меж блоками (на изгибаемом месте) следует полностью заполнять, даже если их торцы профилированы.

Подбор бетонных фундаментных секций

Пустотелые и сплошные бетонные блоки

Кроме габаритов изготовленного блока и марки бетона, стойкость на сжатие определяют:

Прочность здания, которое будет возводиться.
Технологическая разработка сборки отдельных элементов.
Сроки выполнения работы начального этапа.
Стоимость фундаментных блоков.

Что влияет на выбор размера блоков, предназначенных для фундамента:

прочность земельного участка;
тип грунта;
вес строения, который определяется: применяемыми материалами и габаритами;
требования, которые выдвигаются к конструкционной устойчивости фундамента;
вид кладки;
размер и площадь фундамента.

Ширина бетонной секции и толщина стен неодинакова. Выступ стены допускается до 10 сантиметров с одного края, а если это двухсторонние выступы, то с каждой стороны до 5 сантиметров. Для более плотной укладки и приемлемой перевязки швов необходимо применять блоки совершенно разных размеров.

Бетонные фундаментные секции, изготовленные по ГОСТу, имеют высокую точность в размерах, а также прямолинейности. Это позволяет избежать кривизны при выполнении комбинированной конструкции, служит прекрасным ориентиром для последующей выгонки стен.

Технические свойства и особенности блоков ФБС

Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.

Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.

ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.

Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.

Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.

Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.

Крупногабаритные блоки ФБС применяются, помимо ленточных сборных фундаментов, для возведения подвальных этажей и неотапливаемых сооружений технического характера.

Стандартные размеры ФБС

ГОСТом, определяющим производственный процесс, а так же технические показатели блочного камня, установлены их размеры:

длина – 2 380 мм; 1 180 мм; 880 мм – для доборных элементов;
ширина – 300 мм; 400 мм; 500 мм; 600 мм;
высота – 280 и 580 мм.

Выпускаются и малогабаритные элементы, типоразмеры которых по длине составляют 40 и 60 см.

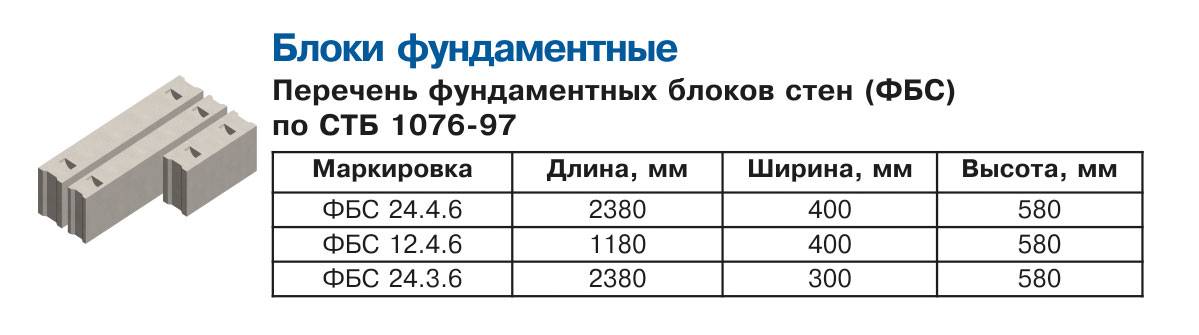

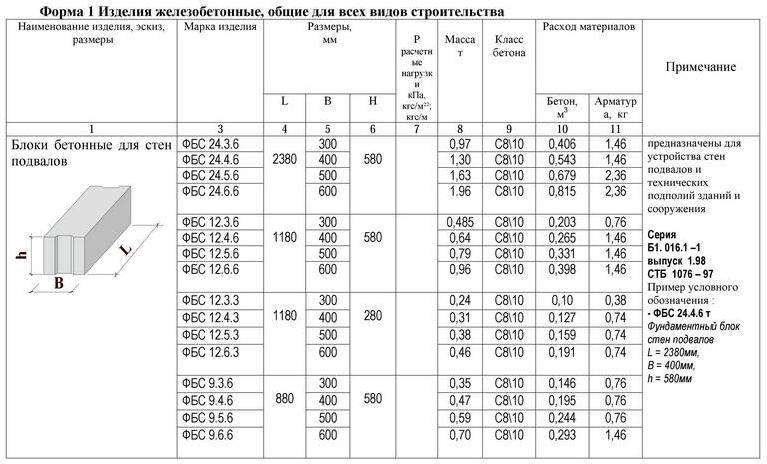

Основные размеры фбс блоков указаны в таблице:

изделие	параметры (мм)
Д	В	Ш
ФБС 24-3-6	2 400	300	600
ФБС 24-4-6	2 400	400	600
ФБС 24-5-6	2 400	500	600
ФБС 24-6-6	2 400	600	600
ФБС 12-3-6	1 200	300	600
ФБС12-4-6	1 200	400	600
ФБС 12-5-6	1 200	500	600
ФБС 12-6-6	1 200	600	600
ФБС 9-3-6	900	300	600
ФБС 9-4-6	900	400	600
ФБС 9-5-6	900	500	600
ФБС 9-6-6	900	600	600
ФБС 8-3-6	800	300	600
ФБС 8-4-6	800	400	600
ФБС 8-5-6	800	500	600
ФБС 8-6-6	800	600	600

При изготовлении материала используются формы для фундаментных блоков.

Общая информация о блоках ФБС

ГОСТ расшифровывает аббревиатуру как «фундаментный блок сплошной». Для изготовления бетон заливают в формы, которые придают изделиям вид прямоугольных параллелепипедов. В торцах предусмотрены выемки, обеспечивающие плотное прилегание элементов при укладке.

Главные особенности

Фундаментные блоки – это сплошные бетонные конструкции различных размеров, правильной геометрической формы. Их прочность зависит от плотности раствора. Полученный бетон соответствует расчетным статичным нагрузкам на сжатие.

Металла используется мало: в среднем на изделие уходит 1,5 кг. Из верхней части выступают стальные проушины для зацепления при установке. Клиент может заказать конструкции без монтажных петель – стандарты это допускают.

Согласно ГОСТу, блоки бескаркасные, но крупногабаритные изделия по желанию заказчика усиливают продольной арматурой, что повышает их вес и прочность.

Технология изготовления предусматривает уплотнение бетона с применением вибростолов или глубинных вибраторов. Быстрое отвердевание и набирание прочности достигаются пропариванием бетона. Без него естественный процесс длится дольше. На качество блоков используемая технология не влияет.

Предназначение и области применения

Главная сфера применения ФБС – строительство сборных фундаментов. Правильная форма позволяет по принципу конструктора быстро смонтировать опорную часть строений. Технические характеристики такого основания уступают лишь монолитной железобетонной конструкции.

Блоки ФБС используются для строительства сборных фундаментов.

Фундаментные блоки также применяют для возведения стен отдельных видов строений:

подвалов;
цокольных этажей;
погребов.

ФБС используют в частном домостроении и при возведении многоэтажных зданий.

Преимущества

Конструкции производят по ГОСТу
Конструкции производят по ГОСТу. Контроль за процессом обеспечивает соответствующие технические характеристики. Материал высокопрочный, что исключает деформацию, гарантирует долговечность.
Материал высокопрочный, что исключает деформацию, гарантирует долговечность

Использование ФБС в строительстве дает выигрыш во времени и финансах:

Не нужны опалубка и арматурный каркас.
Элементы быстро устанавливаются в котлован.
Сразу после монтажа можно возводить стены.

Блоки ФБС производят по ГОСТу из высокопрочного материала.

Изделия различаются по размерам и характеристикам. Грамотный подбор элементов существенно экономит деньги. Количество блоков легко подсчитать, зная стандартные параметры.

Расходные материалы

Кроме основных материалов для приготовления бетонной смеси, необходимо подготовить и вспомогательные.

Это добавки:

керамзит;
шлак;
известь;
гравий;
добавки, которые изменяют характеристики готового бетонного блока.

К ним относят:

пластифицирующие;
воздухововлекающие;
уплотняющие;
противоморозные;
ингибирующие коррозию;
ускорители отвердения.

Если в бетонной смеси присутствует небольшое количество воды, то она превращается в густую массу, из которой нельзя залить полноценный бетонный блок для строительства. Чтобы избежать загустения используют пластификаторы. Они улучшают пластичность бетона и способствуют нормальному распределению смеси в форме. Пластификаторы должны быть растворимыми.

Воздухововлекающие добавки позволяют получить пористую структуру – использовать их или нет решает сам человек, который занимается изготовлением бетонного блока. Есть требование: процент такой добавки должен быть минимальным.

Уплотняющие добавки увеличивают долговечность бетонного блока. Они заполняют пространство между зернами цемента, а также уменьшают поры: их также необходимо добавлять в небольшом количестве.

Ускорители отвердения позволяют бетону быстрее застыть, особенно, если изготовление происходит при неподходящем температурном режиме. Если в процессе производства используется арматура, то необходимо обязательно добавить ингибиторы коррозии, чтобы предотвратить разрушение металлических волокон.

Производители и стоимость за штуку

Определить так точно стоимость фундаментного блока сложно. Каждый производитель устанавливает свою цену. Она может отличаться в зависимости от марки бетона.

Стоимость в Москве составляет:

ФБС-6-6-6т – 1 100 руб./штука.;
ФБС-12-6-6т – 2 200 руб./шт.;
ФБС-24-6-6т – 4 100 руб./шт.;

Что касается производителей, то их также очень много. Выбирать необходимо только проверенные бренды.

К таковым относят:

Dörken;
INE;
Mustang ;
Золотой мандарин Квадра.

Фундаментные блоки – это популярный строительный материал, при помощи которого можно получить прочную конструкцию, при этом сэкономить деньги на покупку ненужный вспомогательных изделий. Широкий ассортимент позволяет подобрать идеальный вариант для своего региона. Конструкция, полученная из блоков, будет отличаться своей высокой прочностью и длительным сроком эксплуатации.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

Проектирование и выбор блоков.
Земляные работы с отсыпкой подушки из песка.
Установка (с армированием либо без).
Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

ФБС – сплошные рядовые.
ФБП – с пустотами внизу для уменьшения нагрузок на почву.
ФБВ – с вырезом по длине под коммуникации.
ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами

Разделить бетонный фундаментный блок на две части нужного размера практически нереально

Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Цена блоков

Цена блоков от 10 до 35$ за штуку в зависимости от конфигурации

Точно определить стоимость блоков сможет только застройщик, который не поленится прозвонить производителей и уточнить, сколько стоит та или иная продукция. Однако, примерные ценовые градации очертить можно:

Небольшой доборный элемент тяжелого бетона ФБС-6-3-6т стоит от $10 за штуку.
Цена на продукт длиной 1,2 м (ФБС-12-3-6т) будет уже от $ 16 за штуку.
Серия блоков длины 2,4 м и толщины в 0,4 м оценивается от $35 за штуку.

А вот чтобы визуально определить качество, достаточно проверить продукцию на:

Ровную геометричность форм.
Отсутствие сколов, кривизны.
Выяснение плотности, путем расчета веса, параметров: для керамзитных кубов плотность не должна быть ниже 1800кг/м3, для бетонов не ниже 2000 кг/м3. Только такие элементы можно использовать для создания несущей основы.

И последний тест – сбросить блоки с одинаковой высоты – рассыпались в труху, товар явно с нарушением технологии и состава сырья. Если же сколы минимальны, то ФБС действительно хорошего качества и такое основание прослужит невероятно долго, дом будет стоять не одно десятилетие и лишь порадует качеством фундамента.

Монтаж

Сборка блочного фундамента, как и всех остальных, начинается с разметки и подготовки траншеи. Разметка проводится аналогично тому, как размечают ленточный фундамент, по сути это и есть сборный ленточный фундамент.

Для того чтобы определить ширину будущей траншеи, необходимо знать ширину блоков и прибавить к нему по двадцать сантиметров с каждой стороны. Такой зазор необходим по той причине, что в процессе сборки фундамента строители при помощи ломов корректируют точную установку фбс, а для этого необходимо иметь немного больше пространства, чем ширина фундаментных конструкций.

Глубина траншеи выбирается в зависимости от типа почвы. Если грунт глиняный, то необходимо заглубить фундамент ниже того уровня, до которого промерзает земля.

После подготовки траншеи изготавливается песчаная подушка. Толщина слоя песка со щебнем, при условии что грунт пучинистый, может достигать 30–35 см. Для нормальной почвы достаточно 15 см. После того как изготовлена подушка можно приступать к установке блоков.

ФБС блоки устанавливаются друг за другом по всему периметру будущего строения. Места стыков заделываются бетонным раствором. В том случае если необходимо возвести фундамент в виде стен подвального помещения, устанавливать их друг на друга необходимо вразбежку, по принципу кирпичной кладки. Снаружи и изнутри стыки затираются штукатурным раствором для лучшей герметизации.

После того как сборка фундамента из фбс проведена, приступают к его гидроизоляции. Для изоляции такого типа фундамента можно применять любые доступные материалы, но лучше использовать обмазочную. При необходимости такой фундамент можно дополнительно утеплить. На стыке стен и фундамента необходимо проложить гидроизоляционный материа

Какие размеры ФБС блоков бывают? Таблица и Виды +Гост — монтаж фундамента частного дома: пошаговая инструкция – Обзор
