Виды, размеры, вес и средняя стоимость
ГОСТом изначально были прописаны три базовых типоразмера шифера с волновой конфигурацией листа.
- 6-ти волновой шифер имеет размеры 175х112,5 см и толщину 6,0-7,5 мм. Вес соответственно – 26 и 35 кг. Шаг волны (расстояние между соседними вершинами) — 20 сантиметров. Это самый прочный вид гофрированного шифера, который обычно используется для устройства крыш производственных зданий. Средняя цена на такой материал составляет от 200 до 240 рублей за 1 лист.
- Размер 7-ми волнового шифера — 175х98 сантиметров. Средний вес листа — 23,2 кг при толщине 5,8 мм. Цены на него стартуют от 230 рублей за неокрашенный и от 270 рублей за один цветной лист.
- Габаритные размеры листа шифера, у которого имеется 8 волн — 175х113 см. Его толщина может составлять 5,2 — 5,8 мм (вес 23-26 кг). Данный вид шифера широко распространен в жилищном строительстве. Средняя цена на такой материал составляет 240 рублей (серый) и 290 рублей за 1 лист цветного.

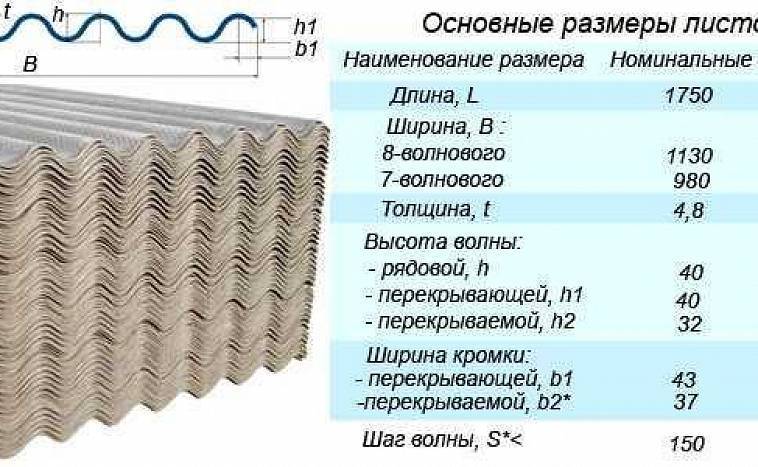

Основные размеры волнистого асбестоцементного шифера:
- L — длина листа
- S — расстояние между вершинами волн
- B — ширина
- h — высота рядовой волны
- h1 — высота волны перекрывающей
- h2 — высота волны перекрываемой
ГОСТ установил стандартную маркировку листов волнистого шифера в виде дробного числа. В числителе указывается высота, а в знаменателе – шаг волны: 40/150 и 54/200.
Исходя из нормативных типоразмеров, можно сделать вывод, что совместное использование 7 и 8 волнового шифера одной толщины возможно. А вот совместить в одной кровле 6–ти волновой лист с любым другим не получится – шаг и высота волн у них разные.
Плоский асбестоцементный непрессованный шифер выпускается в нескольких размерных стандартах.
Чаще всего встречается 300х150х0,8см (вес листа 70 кг), средняя цена — 960 руб. за 1 лист. Второй востребованный у застройщиков типоразмер — 200х150х1,0 см (вес 58 кг) средняя рыночная цена 630 рублей за 1 лист.
Плоский шифер редко используется для кровельных покрытий, поскольку не имеет системы перекрытия швов. Это осложняет защиту кровли от протекания. Поэтому данный материал в основном идет на устройство ограждений, сухих стяжек и обшивку стен каркасных зданий.
Перечислим основные достоинства волнового и плоского асбестоцементного шифера:
- доступная цена;
- высокая прочность;
- простая резка и монтаж;
- стойкость к агрессии внешней среды;
- низкая шумность покрытия.
Недостатки у этого материала также имеются:
- хрупкость при точечной ударной нагрузке;
- впитывание влаги и риск излома при перепадах температуры;
- большой вес листа шифера по сравнению с металлочерепицей;
- выветривание и снижение прочности (средний срок службы 30 лет);
- обрастание мхом и лишайниками;
- экологическая проблемность (асбест-канцерогенный материал).
Нарекания покупателей на низкую эстетику шиферных кровель остались в прошлом, поскольку сегодня производители предлагают достаточно широкий выбор окраски листов.
Канцерогенные свойства шифера также несколько преувеличены. Опасность представляет чистое асбестовое волокно, которое находится в связанном виде с цементом. Если же серый шифер периодически (1 раз в 3 года) покрывается олифой или красится, то даже при длительной эксплуатации асбестовая пыль в воздухе не появится.
Чем распилить и просверлить асбестоцементный лист
При настиле шиферной кровли или возведении других строительных конструкций нередко возникает необходимость в его порезке. Существует несколько способов порезки асбестоцементных листов, в зависимости от имеющегося в наличии инструмента.
Метод №1
Тонкий шифер можно сломать по заранее размеченной линии. Для этого необходимо:
- Разметить на поверхности листа линию излома.
- По размеченной линии провести острым гвоздем или резаком таким образом, чтобы образовалась неглубокая борозда.
- Под размеченную линию положить ровную рейку.
- Равномерно надавить на отламываемую часть листа. Шифер сломается четко по размеченной линии.
Преимущество такого метода заключается в полном отсутствии пыли.
Метод №2
Асбестоцементному листу можно придать необходимый размер с помощью шиферного гвоздя:
- Разметьте линию реза на поверхности листа.
- Проведите по размеченной линии любым острым предметом.
- Забивайте гвоздь по всей длине размеченной линии с шагом 1,5-2 см.
- Под линию излома подложите ровную рейку и сломайте лист.
Чем больше будет отверстий от гвоздя, тем проще будет переломить лист.
Метод №3
Шифер можно разрезать с помощью ножовки:
- Разметьте линию реза.
- Уложите лист на рабочий стол таким образом, чтобы меньшая часть заняла консольное положение. Эту часть нужно либо подпереть, либо воспользоваться услугами помощника, который будет ее придерживать.
- Возьмите ножовку и аккуратно распилите лист по размеченной линии.
Для резки асбестоцементных листов вполне подойдет ножовка по пенобетону.
Метод №4
Порезка АЦЛ с помощью болгарки.
- Установите в болгарку алмазный диск или отрезной диск по камню.
- Разметьте линию реза. Обильно полейте водой область резания.
- Разрежьте лист по намеченной линии.
В процессе резания болгаркой образуется большое количество вредной для человека асбестовой пыли, поэтому работу следует выполнять в полном защитном снаряжении. Для того чтобы уменьшить количество пыли, в процессе работы обильно поливайте водой место резания.
Меры предосторожности при порезке шифера паркетной пилой или с помощью циркулярной пилы не отличаются от мер предосторожности при работе с болгаркой. Необходимость сверления отверстий в АЦЛ возникает довольно часто
Учитывая высокую хрупкость материала, неправильный выбор инструмента или нарушение технологии может привести к порче материала
Необходимость сверления отверстий в АЦЛ возникает довольно часто. Учитывая высокую хрупкость материала, неправильный выбор инструмента или нарушение технологии может привести к порче материала.
Просверлить шифер можно несколькими способами.
Для того чтобы просверлить асбестоцементный лист используется шуруповерт или электродрель и сверло с победитовым наконечником. Для того чтобы не повредить материал и получить требуемое отверстие необходимо соблюдать несколько несложных правил:
Диаметр сверла должен быть не на много больше диаметра крепежа.
При сверлении лист должен плотно опираться на мягкую основу. Если производить сверление без опоры, высока вероятность разрушения материала.
Под местом сверления обязательно должна находиться ровная поверхность, плотно соприкасающаяся с тыльной стороной листа.
При необходимости просверлить отверстие большого диаметра можно использовать перьевые сверла, а также алмазные или победитовые коронки.
Рекомендаций по сверлению отверстий в АЦЛ
- Не следует пробивать отверстия с помощью шиферных гвоздей. Такой подход к работе может привести к порче материала.
- Если необходимо просверлить шифер большой толщины, делать это лучше всего в несколько подходов, обильно смачивая рабочую зону и охлаждая сверло.
- Оптимальным вариантом для сверления отверстий в асбестоцементных листах является сверло с победитовым наконечником. При сверлении отверстий большого диаметра лучше всего использовать алмазную или победитовую коронку.
- Для предотвращения соскальзывания сверла перед началом сверления центр отверстия накернивают шиферным гвоздем или другим острым предметом.
Важно! Использование ударного режима при сверлении асбестоцементных листов крайне нежелательно. Соблюдение этих рекомендаций позволит получить аккуратное отверстие
Соблюдение этих рекомендаций позволит получить аккуратное отверстие.
Общие требования по техническим параметрам 8-ми волнового шифера из асбестоцемента
В плане листы и лотковые элементы должны быть прямоугольными, допустимое отклонение по длине и ширине ≤ 15 мм, отклонение от прямолинейности шиферных кромок ≤ 10 мм. По современным стандартам это очень большие поля допусков, теперь допуски кровельных материалов измеряются десятыми долями миллиметра.
У шиферных листов достаточно большие допуски на отклонения по размерам
На поверхности и кромках покрытия запрещается наличие сколов, пробоин и сквозных трещин. Плоскости могут окрашиваться или иметь природный оттенок.

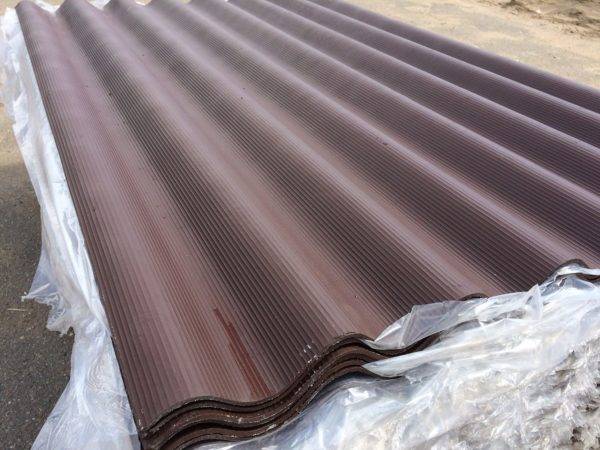

Шифер асбестоцементный окрашенный
Допускаются единичные задиры длиной ≤ 100 мм и отдельные щербины ≤ 15 мм в поперечном направлении. Суммированная длина щербин на одной кромке не может превышать 60 мм. При этом общее количество небольших отклонений на одном волновом шифере не может превышать трех, а число некачественных листов не может составлять более 30% поставляемой партии кровли. Нормируются данные физико-механических значений:
- предел прочности на изгиб 1,6–1,7 МПа;
- плотность 1,6–1,7 г/см3;
- объемная водонепроницаемость ≥ 24 часа;
- морозоустойчивость более 50 циклов при остаточной прочности ≥ 90%.

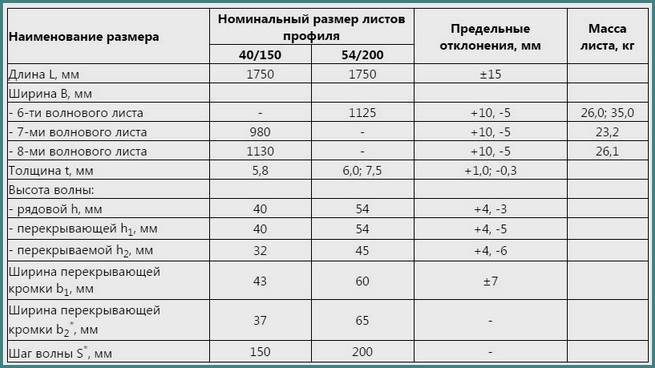

Физико-механические показатели листов и деталей
При покупке потребителям следует обращать внимание на соответствие стандартам маркировки. Ответственные и известные производители всегда указывают свои контактные данные и полную информацию о товаре
На лицевой поверхности шифера прописывается товарный знак компании или ее название, номер партии продукции, толщина и вид профиля волнового шифера. При этом все буквы и цифры должны хорошо просматриваться и исключать риски оспаривания содержания маркировки в случае возникновения каких-либо претензий по качеству.
Маркировка шифера
Как сохранить шифер целым
Покраска шифера не только позволит вам декорировать вашу крышу, но и благотворно повлияет на длительность эксплуатации и сохранность используемого материала.
Рекомендуется использовать акрил. Его плотная пленка препятствует преждевременному разрушению шифера. Водно-дисперсионные краски обладают свойствами герметика, заполняя микротрещины в материале. При низких температурах такое покрытие будет очень скользким. Это стоит учитывать.
Алкидная краска способна сохранить покрытие от выцветания. Шифер, покрытый алкидной краской, в меньшей степени подвержен влиянию факторов внешней среды.
Подходите к выбору покрытия ответственно. При правильной установке и эксплуатации, шифер покажет все свои лучшие свойства и защитит вашу крышу от любых внешних воздействий.

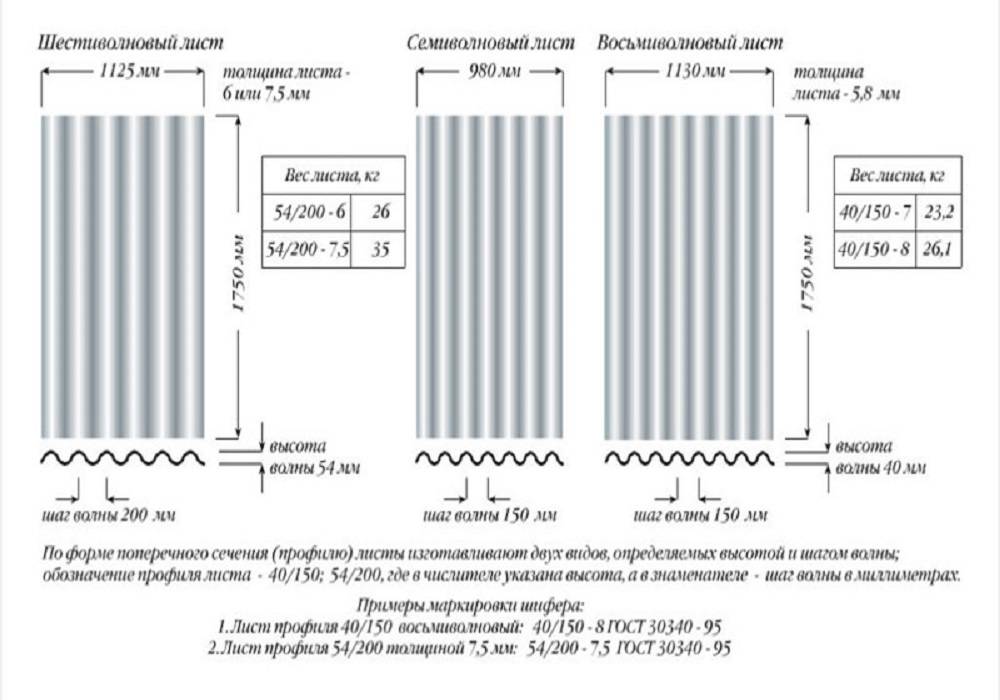

Размеры различных видов шифера
Семь и восемь волн – оптимально, как показал опыт
Для крыши дачи или небольшого дома (до двух этажей) такой шифер приобретают чаще всего. Ведь полезная площадь листов у него не очень сильно отличается от полной их площади. Потому что стандартный перехлест, составляющий одну или две волны, оказывается небольшим по сравнению с общими размерами. Кстати, для удобства перехлеста волны шифера, находящиеся с краю, обладают несколько иными размерами, чем средние волны. ГОСТ это допускает.
У обоих этих видов шифера общими являются высота гребня волны (4 сантиметра), ее шаг (15 сантиметров), а также толщина листа (5,2 или 5,8 миллиметра). Эти параметры должны соответствовать ГОСТу 30340-95.
Остальные габариты шиферного листа различные.
Начнем с размеров 7 волнового шифера:
- Полная площадь – 1,715 квадратных метра;
- полезная (реальная) площадь – 1,336 квадратных метра;
- вес – 23 килограмма;
- длина – 1,75 метра;
- ширина – 0,98 метра;
Один лист шифера с восемью волнами имеет следующие параметры:
- Площадь (полная) – 1,978 квадратных метра;
- реальная площадь (при нахлесте в 16 сантиметров) – 1,57 квадратных метра;
- вес – 26,1 килограмма;
- длина – 1,75 метра;
- ширина – 1,13 метра;
Пять и шесть волн – более пригодны на производстве
Данными видами шифера часто кроют различные помещения для производственных нужд, например, склады. А вот в частном строительстве их использовать невыгодно. Дело в том, что размер 8 волнового шифера точно такой же, как у 5 волнового. В итоге с учетом перехлеста слишком велика разница между полной и реальной площадью кровли. В итоге получаем значительный перерасход.
Толщина этого кровельного материала составляет порядка 7,5 миллиметра. Более толстый шифер (7,5 миллиметра) гораздо меньше ломается при изгибе и не так сильно разрушается при ударах и нагрузках. И отрицательную температуру он может выдержать в два раза более низкую, чем тонкий шифер.
У 6 волнового шифера размер несколько отличается. Его стандартный лист имеет следующие габариты:
- Длина – 1,75 метра;
- ширина – 1,125 метра;
- волновой шаг – 20 сантиметров;
Шифер плоский – популярен для облицовки и ограждений
Толщина листов плоского шифера может составлять от 8 до 20 миллиметров. У листа плоского шифера размеры могут быть следующими:
- Длина – 3 метра, ширина – 1,5 метра;
- длина – 2 метра, ширина – 1,5 метра;
- длина – 1,75 метра, ширина – 1,13 метра;
- длина – 1,5 метра, ширина – 1 метр.
Впрочем, популярнее всего листы с длиной 1,75 и шириной 1,13 метра. Наиболее востребованная их толщина — 10 миллиметров (лист весит 40,1 килограмма), 8 миллиметров (вес 30,5 килограмма) и 6 миллиметров (вес 21,2 килограмма).
Использование в строительстве
Основное его использования – это кровельное покрытие. Кровли в индивидуальном и малоэтажном домостроении. Продольные гребни служат ребрами жесткости и увеличивают несущую способность такого покрытия. Этому способствует и толстый лист не менее 5 мм.
8-волновой шифер обладает удобными размерами листа, что облегчает его монтаж. Его не следует применять для сложных конструкций кровли, при этом образуется много отходов и экономическая целесообразность применения будет низкой. Не подходит он и для кровель с уклоном менее 120. С такого покрытия будет плохо сходить вода, увеличится его влажность.
Часто используют шифер для ограждения. Особенно хороши низкие заборчики из волнистого шифера на приусадебных участках. Окрашенные в различные цвета они вносят особый колорит в архитектуру сада. Еще одна возможность использования шифера – ограждающие конструкции хозпостроек.
Принцип расчета для прямоугольного ската
Наиболее простой расчет профнастила у следующих видов крыш:
- односкатные в одном или двух уровнях;
- двухскатные крыши;
- ломаные или мансардные крыши (с фронтоном).
Расчет проходит по такому алгоритму:
Шаг 1. Замеры кровли
Измеряют ширину ската (W) по коньку или карнизу и длину ската (L) от карниза до конька. Для асимметричных и многоуровневых крыш размеры берут по каждому скату.
Шаг 2. Расчет количества горизонтальных рядов
Для этого нужно ширину ската (W) разделить на рабочую ширину профнастила и округлить в большую сторону. Если длина ската не превышает соответствующий размер листа, то это и будет искомое количество листов.
Пример: Измеренная ширина ската составляет 8 метров. Для расчета числа рядов на одном скате следует ширину ската разделить на рабочую ширину листа профнастила, которая для профиля С21 составляет 1 метр.
N = 8 м / 1 м = 8 рядов
Шаг 3. Расчет количества листов в одном ряду
Если длина ската больше 5 — 6 метров, то вычисляют количество листов (K) и их длину. К длине ската (L) с учетом карнизного свеса добавляют размер нахлеста (или двух) и делят на равные части. Сумма «частей» равняется количеству листов расчетной длины.
В конце надо умножить кол-во рядов (N) на кол-во листов в ряде (K) для каждого ската и полученные результаты сложить.
Основные параметры асбестоцементного шифера
Существует две основные разновидности шифера:
- Плоский;
- Волновой.
Плоский
Плоский вариант редко используется в качестве кровельного материала, в основном его применяют для облицовки стен и монтажа различных перегородок в постройках хозяйственного типа. Изготовление такого материала производят по специальной технологии. Его основой является тонковолокнистый асбест из хризолита, процент которого в общей массе вещества составляет до 10%. Именно он придает прочности и жесткости, которыми характеризуется плоский вид материала.
Плоский шифер делится на два вида, в зависимости от технологии производства:
- Прессованный шифер;
- Непрессованный.
Их характеристики значительно отличаются. Плоский шифер после монтажа необходимо защищать от внешних воздействий, для этого используют различные краски, которыми покрывают листы.
Волновой
Волновой шифер представляет собой асбестоцементные листы с волнистым профилем. В зависимости от количества волн он может быть:
- 5-ти волновой;
- 6-ти волновой;
- 7-ми волновой;
- 8-ми волновой.
Каждый из вариантов имеет определенные размеры, установленные ГОСТом. К основным характеристикам каждого из видов относятся:
- Параметры волн;
- Толщина листа;
- Ширина и длина листа;
- Вес шифера;
- Цвет;
- Физические и химические свойства.
Для изготовления всех перечисленных видов используется пластичный раствор, состоящий из портландцемента, хризотил- асбеста и воды. Сочетание таких компонентов обеспечивает ему прочность и крепость, твердость и долговечность. Процесс производства показан в видео:
https://youtube.com/watch?v=7yAvinviUl4
Параметры волн
Самыми распространенными в строительстве и востребованными среди потребителей являются листы с 7-ю и 8-ю волнами. Они более всего используются для кровли.
Внимание! Применение для перекрытия крыши шифера, у которого шесть волн нецелесообразно, так как расход такого материала будет значительно больше, за счет выполнения укладки внахлест.
В отличие от 6, 7 и 8 волн, полотна с 5-ю волнами выпускаются не по ГОСТу, а по ТУ конкретного завода.
Толщина листа
Этот параметр зависит от размеров и величины профиля. Он варьируется в пределах от 5,8 до 7,5 мм, в зависимости от поперечного сечения.
Ширина и длина листа
Ширина в зависимости от типа профиля может составлять от 980 до 1130 мм. Длина же у всех видов, в независимости от количества волн, составляет 1750 мм.
Вес
Значение этого параметра находится в прямой зависимости от количества изгибов, габаритов и толщины, и для каждого из видов отличается
Это значение очень важно при выборе типа материала для кровли, так как будет влиять на всю постройку, оказывая нагрузку на фундамент и стены.
Цвет
Как правило, шифер волновой размеры которого имеют стандарты, определенные ГОСТом, могут выпускаться различного цвета. Наиболее стандартный – светло- серый, но современные технологии позволяют окрашивать листы и в другие цвета.
Интересно! За счет окрашивания повышаются физико- химические свойства шиферных листов, они становятся более морозоустойчивыми, уменьшается их водопоглощение, а прочность и износостойкость увеличиваются.
Другие свойства
- Способность выдерживать достаточно большие весовые нагрузки – до 200 кг, что позволяет беспрепятственно перемещаться по крыше во время монтажа, а также не бояться нагрузки, оказываемой снегом;
- Высокая плотность, которая обеспечивает прочность;
- Водонепроницаемость до 24 часов, а при обработке специальными составами и дольше;
- Морозоустойчивость.
Этот материал имеет массу преимуществ, он достаточно долговечен и имеет высокую устойчивость к атмосферным явлениям. Имеет низкую теплопроводность и хорошо поглощает звуки, огнестоек и не сложен в монтаже. Его можно использовать для разреженной обрешетки, а низкая стоимость делает его доступным.
Не лишен, однако, он и недостатков: имеет достаточно большой вес, что следует учитывать, выбирая его в качестве кровельного материала. При ударных нагрузках шифер достаточно подвержен повреждениям, а на его поверхности от излишней влажности могут нарастать мхи и лишайники.
Какие бывают асбестоцементные листы ↑
АЦЛ бывают плоскими и волнистыми. Первые, как правило, редко используют при устройстве кровель. Они более приемлемы для отделки стен и устройства перегородок. Волнистые – рекомендованы для покрытия кровли с наименьшим углом наклона в 12⁰. Надо сказать, что почти нет каких-либо оснований, которые помешали бы использовать их в качестве кровельного покрытия.
Дело в том, что размер шифера волнового – универсальный. Иначе говоря, ширина и длина материала отлично соответствуют конструкции скатов современных крыш, причем это покрытие экономичное с малым количеством отходов.
АЦЛ выпускают, следуя госстандартам 3034095, хотя в процессе производства допускаются определенные отклонения от стандартов в пределах собственных ТУ, разработанных самими производителями. Таким образом, очевидно, что в материалах могут быть существенные отличия, которые следует учитывать при расчете кровельного покрытия.
Для закрепления профиля используют от шести до девяти специальных гвоздей с широкой шляпкой. Крепежный элемент забивают в волну с учетом ее высоты.
Рекомендуем
Крепление выполняется в отверстия, предварительно высверленные в изделиях из асбоцемента. Они должны быть чуть больше диаметра крепежа.
И без того немалый эксплуатационный срок подобной кровли можно продлить еще больше, если окрашивать покрытие, скажем, силикатными красками. Более того, при этом увеличивается водоустойчивость покрытия, образуется защитный слой, который обеспечивает отсутствие вредных выделений в атмосферу.
Использование современных технологий позволяет получать цветной материал. Цветовая гамма – достаточно широкая начиная от стандартного серого до ярко-вишневого.
Верхнюю часть кровли оформляют коньковыми деталями из асбоцемента либо из оцинкованного листа, имеющего полимерное покрытие.
Разновидности обрешетки
Шифер можно укладывать на кровли с уклоном от 9° или исходя из соотношения 1:6 высоты конька к половине ширины крыши. Листы выдерживают 150-200 кг на м² в зависимости от толщины материала, поэтому им не страшны высокие снеговые или ветровые нагрузки. Но к изгибу шифер менее устойчив, чем более эластичные кровельные покрытия, и склонен к образованию трещин. Чтобы разрушение не произошло раньше времени (а срок эксплуатации шифера до 30 лет), обрешетка должна быть правильно смонтирована.
Как влияет угол наклона на конструкцию
Сплошная
Представляет собой настил из плит OSB, влагостойкой фанеры, обрезных или шпунтованных досок. Устраивается при уклоне крыши менее 20°.
Чтобы при перепадах температуры и влажности дощатый настил не покоробился, между рядами досок нужно оставить расстояние от 10 до 100 мм. Фанера и OSB гораздо меньше реагируют на изменение условий. Они изготавливаются из деревянных фрагментов, уложенных в различных направлениях, поэтому колебания размеров не так критичны. Между плитами достаточно 3-4 мм, чтобы компенсировать возможные деформации.
Доски должны быть обрезными или шпунтованными. Применение необрезных пиломатериалов не допускается. Под обзолом могут скрываться вредоносные насекомые и грибки, которые вызывают быстрое разрушение древесины.
Толщина доски, фанеры и ОСП для сплошной обрешетки зависит от шага стропил. Определить ее можно по таблице, где рекомендации даны для мягкой кровли, но их вполне можно использовать для шифера.
Для крепления сплошной обрешетки используются гвозди, саморезы. Плиты и доски укладываются со смещением относительно предыдущего ряда, то есть в шахматном порядке.
Если шаг стропил соответствует размерной сетке листовых материалов, их фиксируют непосредственно к стропилам. В случае, когда размеры ОСП или фанеры не кратны и не совпадают с расстоянием между стропилами, для их крепления устраивается дополнительная обрешетка.
Ее можно устроить, например из рубероида. Он недорогой, но эффективно предотвращает попадание воды в помещение.
Сплошной настил под всю площадь шиферной кровли используется в малоуклонных крышах для укладки гидроизоляции. Ее можно устроить, например из рубероида. Он недорогой, но эффективно предотвращает попадание воды в помещение.
Также сплошная обрешетка необходима в местах внутренних стыков скатов — ендовах. На жесткий щит крепится специальный лоток для отвода воды — фасонный профиль или деталь из оцинкованной стали.
Разреженная
Это наиболее распространенный вид обрешетки под шифер, где каждый лист опирается на 3 доски — по краям и центру. Для ее изготовления используются бруски или доски шириной не более 140 мм. Они менее склонны короблению и выкручиванию, лучше сохраняют геометрию обрешетки.
Отличие обрешетки под шифер и металлочерепицу
Влажность пиломатериалов не должна превышать 20-22%. Сырая доска при усушке может потерять форму, что приведет к деформациям кровли вплоть до разрыва покрытия.
Разреженную обрешетку нужно устраивать таким образом, чтобы уложить целое число листов как в продольном, так и поперечном направлении. Поэтому перед началом работ производится осмотр материала для определения его габаритов.
В России асбестоцементные волнистые листы изготавливаются с 5, 6, 7 и 8 волнами. Стандартная длина всех видов — 1750 мм. Толщина 5,8, 6 и 7,5 мм. Шаг волны обычных листов — 150 мм, усиленных — 200 мм, а высота 40 и 54 соответственно. В частном секторе используется 7- и 8-волновый шифер, усиленный, как правило, больше востребован в промышленном строительстве.
Если целое количество листов разместить не удается, их обрезают по требуемому размеру. При установке долей листов в поперечном направлении нужно следить, чтобы они располагались в предпоследнем ряду у фронтона, в продольном — укороченные фрагменты укладываются около конька.
Чтобы не резать материал, допускается немного изменить величину карнизного свеса. По нормативу он должен выступать за край последнего ряда обрешетки на 50 мм, если есть водосточная система, или на 100 мм, если ее нет.
