Фундамент для каркасного дома
Для того чтобы каркасная конструкция была устойчивой и надежно стояла на грунте, необходим фундамент, который заливается из бетона и мало чем отличается от фундамента для каменного дома. В ходе выполнения работ позаботьтесь о качественной гидроизоляции бетона.
Вес каркасного дома незначителен, поэтому в данном случае усадки грунта под фундаментом не будет. В качестве основания можно использовать столбовой фундамент из асбестовых труб. В грунте через каждые 70-80 см делаются отверстия глубиной около метра и диаметром 20 см, в которые вставляются трубы высотой 1.4 метра. Каждая труба засыпается землей и утрамбовывается, а внутрь ее заливается бетон.
Как сделать пол для каркасного дома

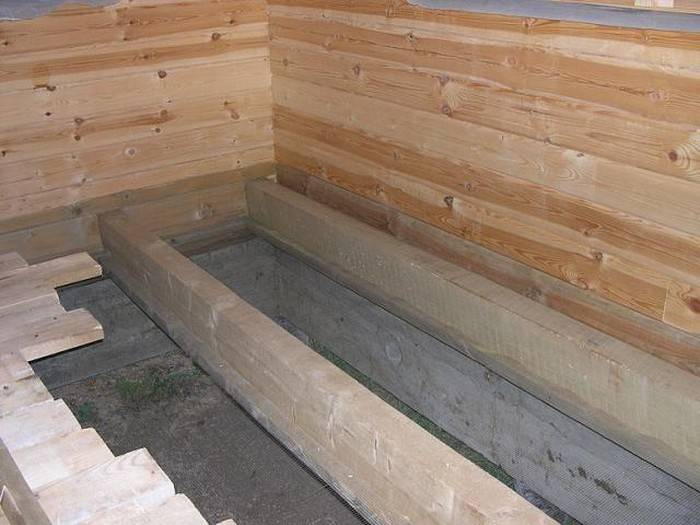

В первую очередь укладываются доски, обозначающие расположение стен и комнат будущего сооружения, для этого можно использовать брус с сечением 5×20 см. Чтобы предотвратить гниение древесины, она обрабатывается антисептиком. Кроме этого, под доски необходимо положить слой рубероида, препятствующего попаданию влаги от фундамента.
От того, насколько точно вы сумеете уложить доски на фундамент, будет зависеть геометрия будущего каркасного дома, поэтому следует несколько раз проверить их положение при помощи уровня. Отклонение от горизонтали по углам не должно превышать 10-12 мм. Тщательно выставленный доски крепятся к фундаменту при помощи анкерных болтов, которые располагаются на расстоянии не более двух метров друг от друга.
Пол в каркасном доме изготавливается из того же вида древесины, что и стены. Базовый пол является основой для будущей конструкции. Его можно изготовить из необрезанной доски, поскольку она является наиболее дешевым материалом. После этого на пол кладутся лаги, к которым впоследствии будут крепиться доски полового покрытия. Между лагами размещается утеплитель, минеральная вата или пенопласт.
Половое покрытие делают из досок 5×15 см, при этом они должны быть ровными. Доски уплотняются скобами и приколачиваются к лагам.
Технология строительства
Фундамент
Наиболее распространенный вид фундамента — ленточный, он представляет собой монолитное основание из бетона
Строительство домов разбито на несколько важных этапов. Технология строительства каркасного дома своими руками начинается с возведения фундамента. Фундамент может быть:
- ленточный;
- свайный;
- столбчатый.
Наиболее распространенный вид является ленточный, он представляет собой монолитное основание из бетона. Для его устройства наносят разметку, используя шнур и колышки, ставят метки будущих стен и выкапывают траншею. В траншею устанавливают опалубку, гидроизолируют ее пленкой и заливают цементной смесью.
Для возведения столбчатого основания фиксируют столбы в определенных местах: в углах и перекрытиях. Столбы могут быть сборные или заливные из цемента. Заливные столбы делают как при ленточном типе. Выкапывают ямки и устанавливают опалубку в них, после чего гидроизолируют ее. Чтобы фундамент был прочным необходимо немного утопить арматуру.
Свайный фундамент похож на столбчатый, основную роль играют сваи. Их вбивают в землю таким же образом, как и столбы. Чаще всего свайный тип основания применяют на пучинистых почвах.
Возведение стен
Строительство стен является следующим этапом работ. Возведение каркаса для дома выполняют из бруса. Перед его сборкой выполняют обвязку: верхнюю или нижнюю. Нижняя обвязка предполагает гидроизоляцию фундамента, укладку досок и их фиксацию анкерными болтами. начинается с угловых стоек. Их прочно фиксируют металлическими уголками и подкосами. Вертикальные стойки укладывают между угловыми на расстоянии 1 метр.
После возведения стен выполняют монтаж потолочных балок. Его можно выполнить несколькими способами:
- методом вырубки;
- с помощью перфорированных кронштейнов;
- стальными уголками.
Также возможно сочетать стальные уголки с вырубкой. Балки должны упираться на брус обвязки, а крепят их на саморезы.
Установка кровли
Следующий шаг — устройство кровли. Вид крыши определяют на этапе проектирования дома, как правило, это может быть двускатная или односкатная крыша. Устройство крыши каркасных домов начинают со стропильной системы, которая выполняет несущую функцию. Состоит она из таких элементов:
- стропильные ноги;
- стойки;
- прогоны;
- затяжки;
- подкосы;
- обрешетки;
- мауэрлат.
Процесс утепления кровли выполняется так же как и стен. Пенопласт или минеральную вату стелим снаружи, сверху стелим гидроизоляцию и все закрываем обрешеткой. Внутри также укладываем пенопласт или вату, а сверху обшиваем плитами ОСБ. Кровельный материал укладывают с учетом наклона крыши.
Укладка полов
Далее выполняется укладка пола. Для этого снимают слой почвы и на его место укладывают слой гравия, который будет выполнять функцию дренажа. Далее стелим слой песка, все тщательно трамбуем и выполняем черновой вариант стяжки, используя цемент.
После того, как стяжка готова, выполняют устройство пола. Для этого укладывают слой гидроизоляции, а сверху стелят утеплитель. На утеплитель можно установить трубы жидкого или электрического пола. Сверху заливают все стяжкой.
Внутренняя отделка
Готовый каркасный дом после строительства требует внешней и наружной отделки, установки сантехнических приборов, подключения систем теплоснабжения и водоотведения. Наружную отделку выполняют следующими способами:
- мокрая облицовка с применением минеральной ваты или акриловой штукатурки;
- отделка кирпичом, панелями ПВХ или сайдингом;
- отделка фасадной плиткой, которую крепят на клей;
- обшивка блокхаусом.
Внутрення отделка выполняется исключительно из пожеланий владельца дома. В качестве материала можно использовать: обои, штукатурку и плитку. Напольное покрытие выполняют из ламинатной доски, дерева и плитки.
Технология каркасного дома и его устройство позволяет выполнить все работы самостоятельно и получить полноценный дом через 3 месяца. Соблюдая все процессы правильно и последовательно, каркасное строительство не вызовет сложностей.
Если вы хотите построить дом как можно быстрее и сравнительно недорого, то вам стоит предпочесть каркасные технологии. У каркасников есть свои преимущества, благодаря которым эти постройки пользуются большой популярностью. Однако не стоит пренебрегать и недостатками, которые есть у любых сооружений. Технология каркасного строительства довольно простая, так что вы без труда сможете возвести дом самостоятельно. Чтобы правильно выбрать технологию, по которой будет возводиться ваш каркасный дом, необходимо изучить особенности каждой из них.
Как рассчитать необходимое количество материалов
Поэтому начнем с рассмотрения алгоритма расчетов материала.
Сначала определяют общие размеры здания: ширину, длину, высоту, площадь. Затем, как говорят, собирают нагрузку, которой будет подвергаться конструкция.
Сюда входит вес:
- Самого каркаса.
- Перекрытий.
- Обшивочного материала.
- Мебели и оборудования, находящихся в доме.
Кроме этого, учитывают возможные ветровые, снеговые нагрузки и их комбинации.
Под эти данные разрабатывается конструктивная схема здания. Создается своеобразный его скелет: расставляются колонны, опоры, перекрытия. Затем в программно-вычислительном комплексе формируют расчетную схему здания, так называемый силовой каркас.
Он представляет собой схему каркаса с уже заданными параметрами материалов, вероятными типами связей, опор, которые будут использоваться в строительстве.
Далее производится автоматический расчет нагрузок во всех элементах каркаса при выбранных исходных условиях. Если в каком-то элементе результаты будут неудовлетворительными, исходные данные корректируются.
Затем вычерчиваются схемы колонн, покрытия, связей по покрытию колонн, расстановки прогонов покрытия и стен.
На каждой схеме обязательно маркируются узлы элементов, которые впоследствии разрабатываются и маркируются отдельно.
В итоге получают комплект готовых рабочих чертежей.
В них подобраны корректные значения сечений, длины пролетов, типы соединения металлических элементов, и прочие характеристики. Подобные расчеты можно заказать у квалифицированных проектировщиков.
Строим каркасный дом: пошаговая инструкция
Перед укладкой обвязочного бруса следует проверить ростверк с помощью строительного уровня и при обнаружении неровностей, скорректировать их.
Дальше порядок и очередность работ выглядит следующим образом:
Сначала происходит укладка первого ряда, так называемой обвязки, для которой выбирается брус с бо?льшим сечением, чем весь остальной материал. Крепиться он на анкера, а дополнительно фиксируется в угловых соединениях при помощи металлических уголков.
Следующий шаг – установка вертикальных элементов каркаса или стоек, которые устанавливаются на первый ряд бруса и скрепляются с ним. Начинать их монтаж необходимо с углов и далее, с определенным шагом, по периметру будущего здания
Для этого используются металлические уголки, которые фиксируются болтовыми соединениями Важно, во время установки стоек постоянно проверять их вертикальность с помощью отвеса, так как от этого не только зависит красота дома, но прежде всего его надежность, поэтому данному этапу следует уделить особое внимание. Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок
Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок
Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок.

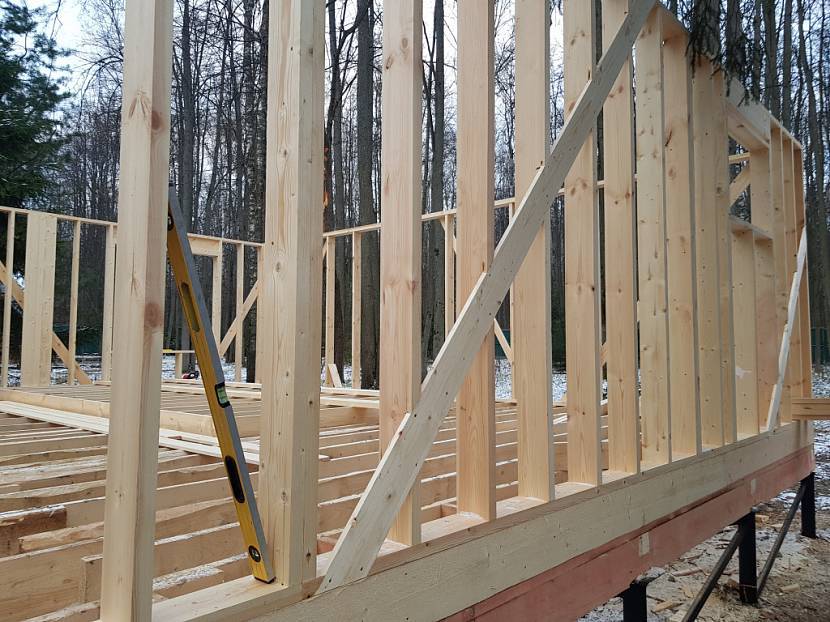

Для обеспечения стабильности конструкции следует смонтировать временные диагональные распорки, которые устанавливаются под углом к вертикальным стойкам и гарантируют их стабильность до полного закрепления каркаса.
Далее, когда строим каркасный дом сами шаг за шагом, наступает очередь монтажа верхнего пояса, а именно установка верхнего бруса и закрепление его к вертикальным стойкам Важное замечание, если нижний ряд и вертикальные стойки выполнены строго по уровню, то и верхняя доска ляжет абсолютно ровно. Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами
Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами
Можно использовать для этого и гвозди, но следует учитывать, что они должны войти в брус не менее чем на 10 см.
После этого каркас дома приобретает свои очертания и стабильность, поэтому можно смело снимать временные диагональные опоры, так как они уже выполнили свою задачу.
До того как самому построить каркасный дом своими руками следует ознакомиться и правилами установки укосин и их функциями. Это элементы из брусков, которым отводиться важная роль в дополнительном укреплении каркаса. Устанавливаются в обеих сторон вертикальной стойки сверху и снизу конструкции и закрепляются длинными гвоздями. Далее, следует приступить к монтажу балок перекрытия, брус для которых закрепляется с помощью уголков, предварительно уперев его на верхнюю обвязочную конструкцию. Но можно использовать и более сложные варианты монтажа и крепления потолочных балок, например, методом вырубки, когда в верхнем брусе подготавливается специальное «гнездо» для их установки либо с помощью кронштейнов.
После того как установлены балки перекрытия и если не предусмотрен второй этаж, наступает черед монтажа стропильной конструкции для кровли, к которой будет крепиться обрешетка.
Стоимость строительства дома из клееного бруса
Цена складывается из таких факторов:
- размеры дома;
- разновидность фундамента;
- сечение используемого бруса;
- сложность проекта;
- количество этажей дома;
- наличие балкона;
- конфигурация кровли;
- сложность прокладки инженерных коммуникаций;
- стоимость получения разрешительных документов;
- транспортные расходы;
- стоимость материала.
В случае выполнения работ своими руками, большая часть расходов может быть исключена. А цена будет определяться только стоимостью проекта, используемого материала, расходного инструмента, арендованного оборудования, транспортировки и, возможно, оплаты консультаций профильных специалистов.
Надеемся, что данная инструкция достаточно подробно поясняет, как построить дом из профилированного клееного бруса. Немного усилий – и отличный результат гарантирован!
Варианты крыш и их примыкание к крыше дома
Для пристройки чаще всего используют односкатную крышу. Это универсальный вариант устройства кровли для пристройки к дому, который легко сочетается с любыми материалами и конфигурациями крыши дома.
Угол наклона крыши с одним скатом подбирается по материалу кровли.
- шифер – 220
- рубероид – 5-100 (в зависимости от количества слоев)
- профнастил – 120
- ондулин – 60
- металлочерепица – 140
- мягкая черепица – 110.
Основная крыша и кровля пристройки должны быть сделаны из одинакового материала.
На фото выполненных работ часто можно увидеть крышу пристройки, соединенную с домом под некоторым углом. Однако такое построение соединения делают обычно при возведении крыши целиком, при постройке всего дома. Если крыша уже есть, то ее приходится переделывать. Поэтому для нового помещения делают крышу, которая примыкает к имеющемуся сооружению ниже свеса кровли на 5-10 см.
Такая односкатная крыша имеет простую конструкцию и сравнительно легко возводится. Состоит из нескольких элементов:
- мауэрлат – брус из твердой древесины, на котором держится крыша пристройки, крепится на стене дома, а также на опорных столбах
- стропила – из толстых досок, крепятся на мауэрлате, служат для равномерного распределения нагрузки
- подкосы – дополнительные элементы, применяемые для пристроек с длиной большей, чем 4 метра, соединяются с мауэрлатом и стропилами
- обрешетка – основание для кровельных материалов, выполняется сплошной (для мягкой кровли) или с шагом (для железа, профнастила).
Нюансы для брусовой и бревенчатой пристройки
На практике брусовые и бревенчатые строения оседают не менее 3 лет. Поэтому врезка приведет к проблемам – новая кровля начнет деформироваться, ее конструктивные элементы изменят углы наклона.
Поэтому целесообразно применить компенсаторную систему устройства крыши пристроя. Это позволит своевременно и безболезненно для пристройки уменьшать появляющийся зазор, но только при постоянном контроле до окончания осадки постройки. Когда она завершится, зазор закладывают деревянными досками и утепляют.
Общая крыша целесообразна, если выполняется жесткое соединение. Деформационный шов между частями фундамента и стенами требует отдельной крыши. Место стыка накрывают фартуком из нержавеющего металла или декоративным элементом.
Как пристроить крышу каркасной пристройки
Каркасная пристройка легка, поэтому оседать будет меньше. Поэтому крышу для нее можно устанавливать на мауэрлат, прикрепленный к стене дома.
Если стена кирпичная, то можно сделать штробу с планкой.
Для кирпичной и блочной пристройки
Для кирпичной и блочной пристройки применяется флэшинг. Используются мастика и геотекстиль. Узел примыкания создается несколькими слоями мастики, на первый накладывается кусок текстиля. Затем наносятся еще два слоя с интервалом для просыхания.
- В стене штробят канавку с глубиной до 3 см. В нее помещают стыковую планку с уплотнителем (такой способ не применяют для панелей, которые теряют прочность).
- Закрепляют дюбелями.
- Герметизируют силиконом.
Для пристройки с боковой стороны подгибается планка крайнего кровельного листа. Его закрывает планка, а ее маскируют декорирующим элементом.
В любом случае примыкание нужно закрывать фартуком, который устанавливается в штробу или нишу основной стены.
Для пристройки из стекла
Монтаж стеклянной крыши лучше поручить мастерам, так как стекло (для кровли используется закаленное толщиной в сантиметр) – сложный материал, тяжелый по весу. Необходимо правильное возведение конструкции, которая будет распределять нагрузку и не даст перекосов.
Практикуются также частично стеклянные крыши.
Главное – это прочность опорной системы, поэтому часто используется алюминий. Важны также абсолютно герметичные стыки.
Кроме прозрачного стекла, используется декорированное, тонированное, матовое, а также легкий и менее сложный поликарбонат.
Создание конструкции постройки
Пошаговая инструкция
Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.
Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.
Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.
Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.
Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.
Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.
На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.
Подобный алгоритм сборки самый простой и удобный.
Видео демонстрирует процесс постройки дома на металлокаркасе:
Сборка элементов кровли
Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.
Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.
Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.
Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.
Проведение электропроводки
В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.
Открытая проводка укладывается обычным способом, с использованием специальных каналов.
Установка скрытой проводки имеет в каркасном доме свои особенности.
Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.
Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.
Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.
Фото готового результата
Каркасы из профилированных труб становятся все более популярными в сфере строительства. Надеемся, что опубликованный материал оказался для вас интересным. Желаем удачи в строительных делах, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.
С чего начать
Прежде чем начать строительство каркаса, необходимо сделать обвязку фундамента. Однако прежде всего необходимо проверить, все ли сделано ровно на предыдущем этапе строительства. Речь идет в первую очередь о ровности фундамента, на который будет ложиться обвязка. Геометрия фундамента проверяется так: сперва горизонтальная поверхность, а затем углы. Вся поверхность фундамента должна лежать в одной плоскости, допускается отклонение не более 1 см. Проверить плоскость можно, используя строительный лазер.
Проверяем ровность фундамента
Если у вас перепад получился более 1 см, необходимо ту сторону, которая оказалась ниже, подмазать цементом до нужного уровня. Чтобы не делать опалубку, раствор цемента берем более плотным и просто аккуратно наносим сверху.
Выравнивание углов также можно исправить с помощью дополнительного цемента, однако придется делать опалубку.
Крепление обвязочного бруса уголками
Когда фундамент выровнен, кладем обвязку. Обвязка нужна для фиксации на нее каркаса будущего дома. О том, как выполнить обвязку каркасного здания, мы подробно рассказывали в нашей статье здесь.
Недостатки каркасных домов
каркасные дома пожароопасны
- Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
- Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
- Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной. Тогда при прыжках и ходьбе по дому не будут слышны вибрации.
в каркасном доме при ходьбе ощущается вибрация и хорошо слышны шумы
- Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
- Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.
в стене каркасного дома могут завестись мыши
- Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
- Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому разрушению.
при нарушении технологии монтажа, каркасная конструкция быстро гниет
Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.
Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.
Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением
Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.
Установка стоек
В первую очередь выполняется установка угловых стоек. Если брусья соединялись нагелями, то стойки просто насаживаются на него. Предварительно необходимо в торце высверлить отверстие необходимого диаметра и глубины.
Схема установки угловой стойки на нагель
В противном случае стойки крепятся к брусьям с помощью стальных уголков. В этом случае лучше всего будет использовать оцинкованные шурупы. Если позволяет бюджет, то уголки рекомендуется использовать и для крепления промежуточных стоек.
Соединение уголком
В целях экономии можно использовать другой способ крепления – методом вырубки. В этом случае в брусе делаются пазы глубиной до половины толщины бруса. Затем в эти пазы вставляются брусья. Перед началом установки желательно тщательно разметить проектное положение всех вертикальных стоек
Это важно, ведь под оконными проемами и в области дверных проемов, возможно, придется менять выбранный шаг
Перед установкой стоек необходимо также проконтролировать их толщину. Если их крепление будет выполняться с помощью уголков, то их длина должна соответствовать высоте этажа. Если используется крепление с помощью вырубки, то длина стойки равна высоте этажа + 2 толщины вырубки.

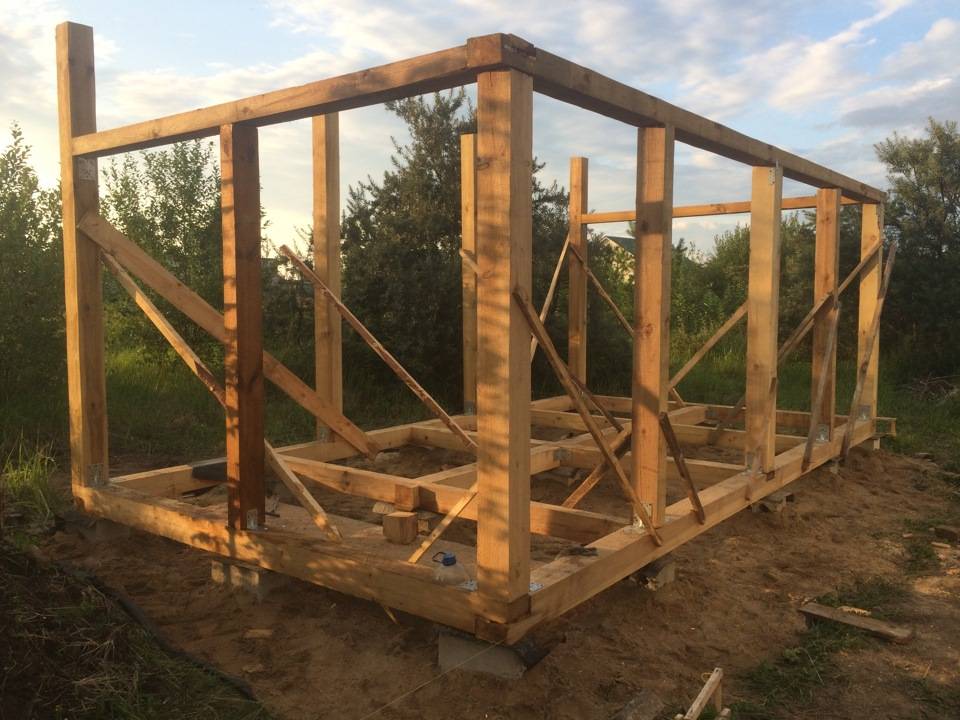

Но крепления стоек только в нижней части недостаточно, до момента установки верхней обвязки жесткость их закрепления будет недостаточной. Поэтому каждая стойка крепится временным укосом. Можно использовать один длинный укос, захватывающий сразу несколько стоек. Без этих укосов стойки могут расшататься в процессе монтажа каркаса.
Временные длинные укосины
Включает в себя соединение брусьев между собой и крепление к ним стоек.
Монтаж верхней обвязки
Раскосы

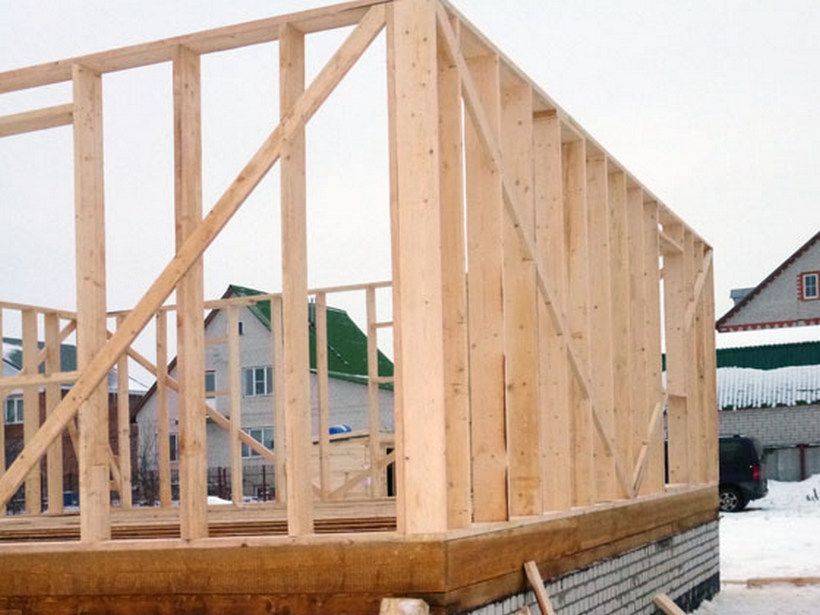

Полученная конструкция все еще не обладает достаточной жесткостью, для устранения этого недостатка к вертикальным брусьям крепятся диагональные связи – раскосы. Их сечение может отличаться в меньшую сторону от сечения самих стоек.
Постоянные укосины
В таком случае раскосы нужно разместить вровень с внутренней поверхностью стоек.
Крепление укосов вровень с внутренней поверхностью каркаса
Потолочные балки
Завершающим этапом создания каркаса дома из бруса можно считать установку потолочных балок. Балки могут крепиться к верхней обвязке несколькими способами: с помощью специальных кронштейнов, врубкой или с помощью уголков.
При использовании метода врубки в самой балке делаются пазы у краев балки. По ширине паз должен соответствовать ширине бруса, а его глубина составляет 30% – 50% от толщины бруса. Для крепления балки к брусу следует использовать гвозди, длина которых должна быть такой, чтобы гвоздь вошел в брус как минимум на 100 мм. Лаги для настила пола крепятся схожим образом.
Крепление потолочных балок вырубкой
На этом можно считать создание каркаса из бруса завершенным. Осталось лишь смонтировать каркас для крыши. Для стропил используются доски сечением 50х150 мм. Чтобы придать жесткость конструкции вверху они соединяются небольшими планками, в нижней части в роли дополнительной связи выступают потолочные балки.
Также на всех этапах монтажа нужно контролировать соответствие каркаса требуемым геометрическим параметрам.
Каркас дома
Крепкий каркас – залог крепкого дома
Возможны две схемы строительства каркасного дома:
- сооружение стены на полу и последующая ее установка в вертикальном положении;
- сборка всех элементов сразу на месте.
Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.
Монтаж уже собранной стеныИсточник serbet.edg.access.ly
Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».
Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.
Есть два варианта сборки каркаса: на саморезы или на гвозди.
В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.
Если наружная отделка будет жесткой – возможен такой вариант монтажа укосовИсточник doma-vmoskve.ru
Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.
Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Поэтому в строительстве каркасных домов используется теплый угол.
Установленные вертикально стойки закрепляются укосамиИсточник goroddomov.ru
Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:
- Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
- Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.
