Как сделать проектирование и монтаж вентиляции и кондиционирования в частном доме: Пошагово

Перечень работ по монтажу вентиляции

Обустройство вентиляционной системы состоит из нескольких этапов. С ними надо познакомиться отдельно. Знания пригодятся в любом случае: и тем хозяевам, кто готов выполнять работы самостоятельно, и тем, кто предпочитает обращаться за помощью к квалифицированным специалистам.

Подготовительный этап. Он включает проведение всех необходимых замеров, проектирование, во время которого учитывают надежность будущих элементов, уровень шума, возможный (допустимый) уровень вибрации.
Основные работы. После проектных работ стартуют технологические операции. Это пробивка отверстий для воздуховодов (вентиляционных коробов), штробление стен, подготовка оснований под вентиляционные приборы.
Затем занимаются проводкой магистральных воздуховодов, монтажом всего необходимого электрооборудования. Последний этап работ — прокладка кабелей для электросети.
Обустройство вентиляционных решеток, узлов распределения воздуха. Установка автоматики и трубопровода для отведения отработанного воздуха, конденсата и притока свежего.
Запуск, а затем настройка вентиляционной системы.

Перечень работ по монтажу вентиляции включает довольно много пунктов, и каждый из них достаточно сложен для самостоятельной реализации. Поэтому лучше доверить обустройство системы представителям компании, профессионалам с большим опытом не только в сфере проектирования, но и в установке, в обслуживании.

Предпроектные предложения (ПП)

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.Разработка документацииРазработка документации на стадии предпроектных предложений включает в себя следующие позиции:

общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).

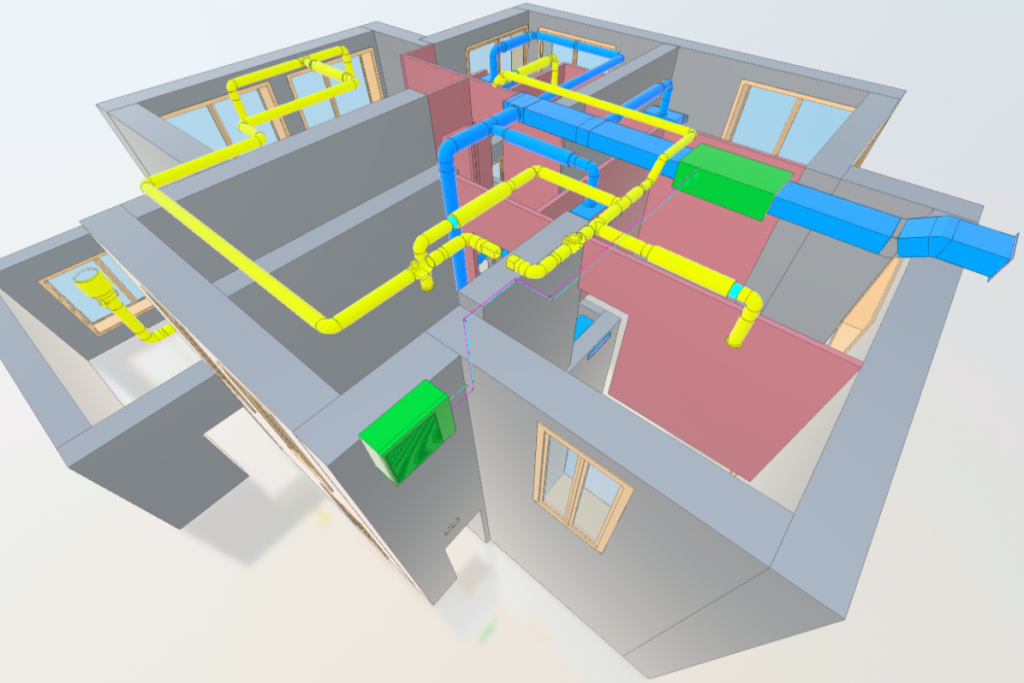

Проектирование вентиляционных каналов

При разработке проектных планов вентиляции должны учитываться следующие параметры:

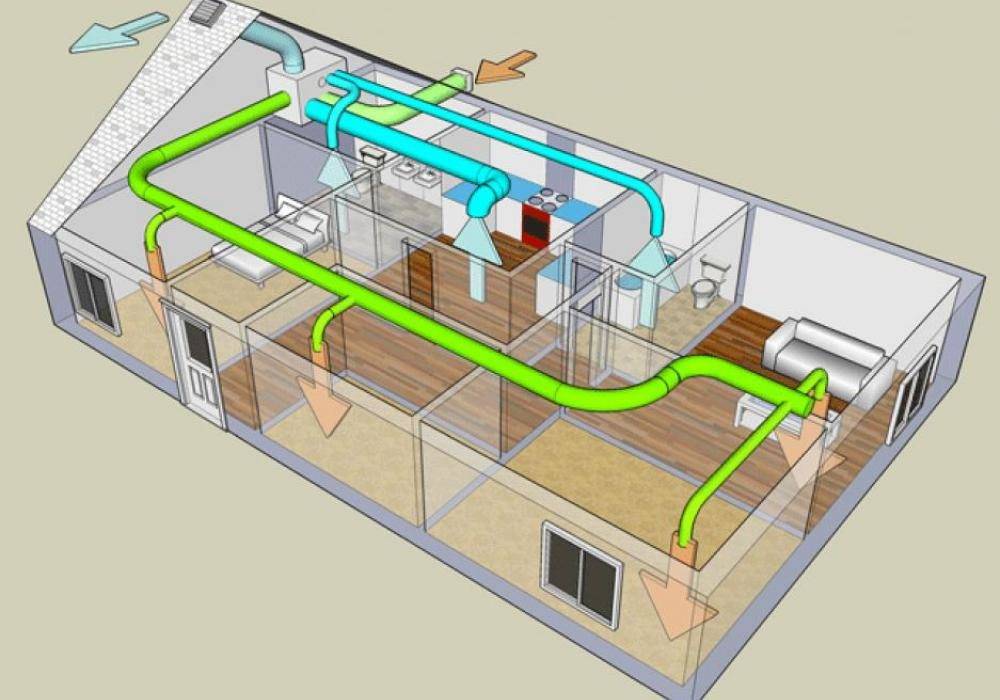

Общая схема устройства системы вентиляции.

общая площадь здания, где будет монтироваться система;
расстояние и изоляция помещений;
роза ветров и температурный режим воздуха в любое время (чем ниже температурные показатели на улице, тем выше тяга; если ветер отсутствует, то тяги может и не быть);
конструкция оконных и дверных блоков;
монтаж системы отопления;
использование оборудования, поглощающего кислород.

Первое место занимают кухни с газовыми плитами, так как поступление и отвод воздуха должны быть в пределах 70 м³/ ч, а при устройстве электрической плиты – 50 м³/ч. Если существует печь, тогда и того выше. В туалетах и ванных циркуляция воздуха составляет максимум 50 м³/ч, а для жилых помещений – 15-20 м³/ч.

Этапы проектирования вентиляции

Первая стадия представляет собой проект технико-экономического обоснования. Выбирается вид системы, определяются площади и места установки вентиляционных узлов и трубопроводов. На этапе составляется предварительная схема монтажа и рассчитывается сметная стоимость работ с учетом материалов. Стадия завершается ознакомлением заказчика с проектом и утверждением плана.

На втором этапе разрабатывается рабочая документация на основе предварительной. Определяется объем оборудования, элементов, проводятся точные расчеты воздуховодов, аэродинамики, гидравлики, шумового уровня. Делаются чертежи со спецификациями и деталировками, документация передается исполнителям.

Предназначение и виды вентиляции

Монтаж вентиляционной системы считается очень важным этапом в обустройстве помещения.

Такая система предназначена для следующих задач:

Эффективная очистка воздуха внутри здания от различных примесей и загрязнений, которые появляются в результате деятельности человека.
Обеспечение нормальной циркуляции воздуха для стабильной подачи в помещение свежих и приятных воздушных масс.
Нагревание или охлаждение воздуха.

Сегодня на рынке доступны следующие виды вентиляционного оборудования:

Приточно-вытяжной. Считается наиболее распространенным и рекомендованным типом, который подходит и для стандартной городской квартиры, и для промышленного здания. Систему оборудуют мощными фильтрующими приборами, предотвращающими проникновение сторонних запахов с улицы и пыли. Провести работу по установке приточно-вытяжной вентиляции своими руками довольно сложно, но вполне реально.
Приточный. В отличие от предыдущего типа, приточные системы способны только выводить воздух, делая это естественным образом. Оснащенная обычным или более дорогим вентилятором установка может дополнительно прогревать и поставлять в помещение свежий воздух.
Вытяжной. Используется в технических помещениях, где присутствует высокий показатель влажности, например, на кухне. Система работает на основе мощных вентиляционных устройств. Их рабочие параметры определяются особенностями постройки.

В некоторых случаях для сбалансирования микроклимата приходится обустраивать дополнительные и недешевые приборы, поэтому специалисты рекомендуют останавливаться на комбинированных моделях.

Использование приточного клапана

Приточный клапан может быть установлен в современный оконный блок или в наружную стену помещения. В первом случае возможна его самостоятельная установка или покупка оконных систем, уже имеющих такое устройство в своей конструкции.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: ГКЛ «Gyproc»: виды и характеристики материала

Что касается установки приточного клапана во внешней стене помещения, то она также не представляет особой сложности и может быть выполнена своими силами. Такой клапан монтируется над батареей отопления или под потолком. В первом случае появляется возможность несколько повысить температуру поступающего в квартиру воздуха в зимний период.

Для повышения эффективности функционирования такого клапана может использоваться вентилятор. В тех местностях, где средняя температура зимой опускается до низких значений, используют электрический подогрев воздуха в приточных клапанах.

С внешней стороны стены отверстие для забора воздуха закрывается решеткой, что позволяет избежать попадания в него пыли, мелкого мусора, насекомых и т. д.

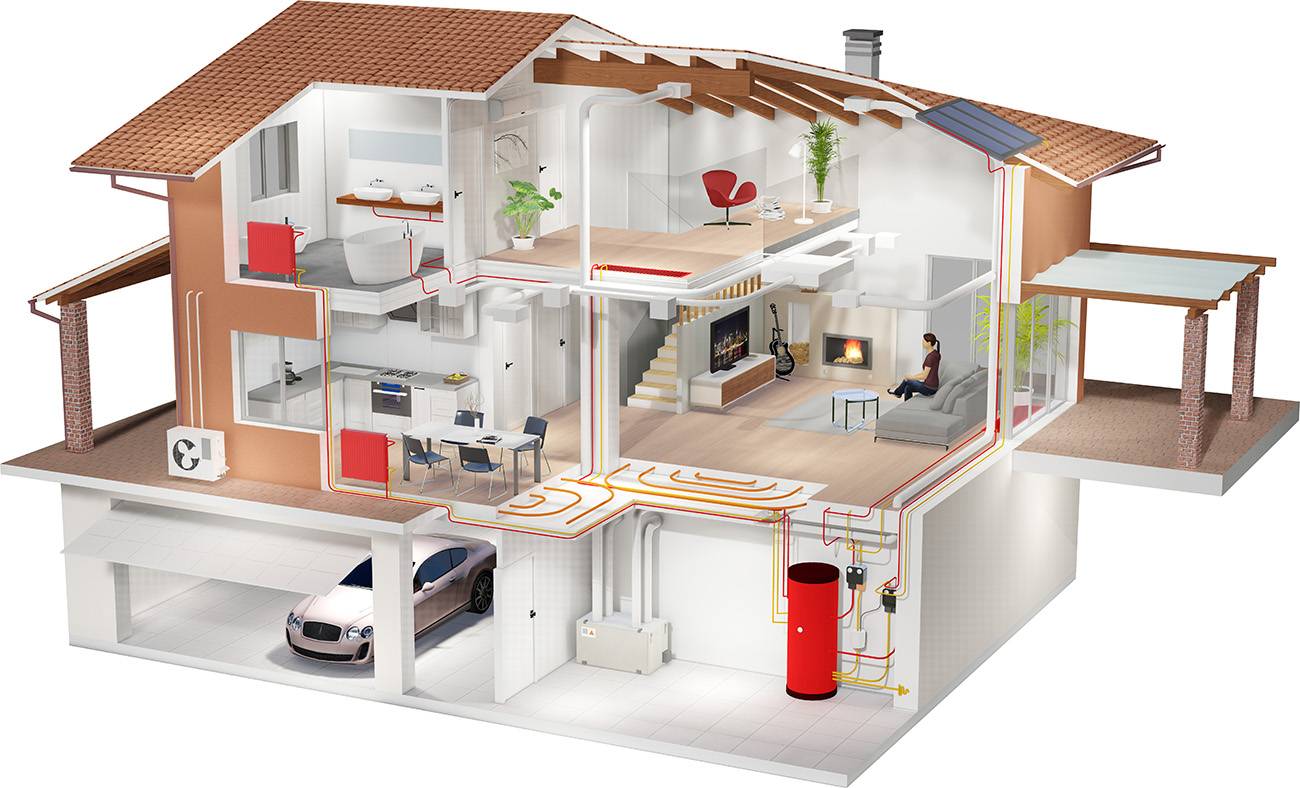

Назначение вентиляции

Современные коттеджи строятся из теплозащитных материалов, обеспечивающих высокую герметичность, но предотвращающие естественной циркуляции воздуха. Решить проблему можно качественной вентиляцией, которая обеспечивает следующие показатели:

создание комфортных условий для проживания;
подается свежий воздух во все помещения;
выводится испарения и отработанный воздух;
сохраняются предметы интерьера и жилье;
отсутствует застой воздуха, влага не накапливается;
не появляется плесень или грибок;
воздух очищается от болезнетворных примесей.

Климатическая установка должна моделировать ряд параметров окружающей среды и автоматически поддерживать их на заданном уровне:

Если в вашем регионе не бывает знойного лета и охлаждение воздуха для вас или вашего дела не является вопросом принципиального свойства, а зима, при этом, весьма сурова – вас наверняка заинтересует приточно-вытяжная вентиляция с функцией подогрева и рекуперацией.
Если же вас занесло в центр большого города или в промышленную зону – пыль и запахи становится непреодолимым препятствием для комфортной жизни и продуктивного труда.В этом случае стоит озаботиться приобретением приточной вентиляционной установки с фильтрацией, способной, к тому же, обеспечить ещё и подогрев воздуха с контролем температуры в помещении.

Между вентиляцией коттеджа и любой квартиры есть конструктивные отличия, поэтому организация осуществляется иначе. Отличия заключаются в упрощенной системе фильтрации, в коттедже может монтироваться оборудование автономной работы, достаточно правильно разместить все элементы и соотношении с коммуникациями. Для специализированных помещений требуется особый режим проветривания.

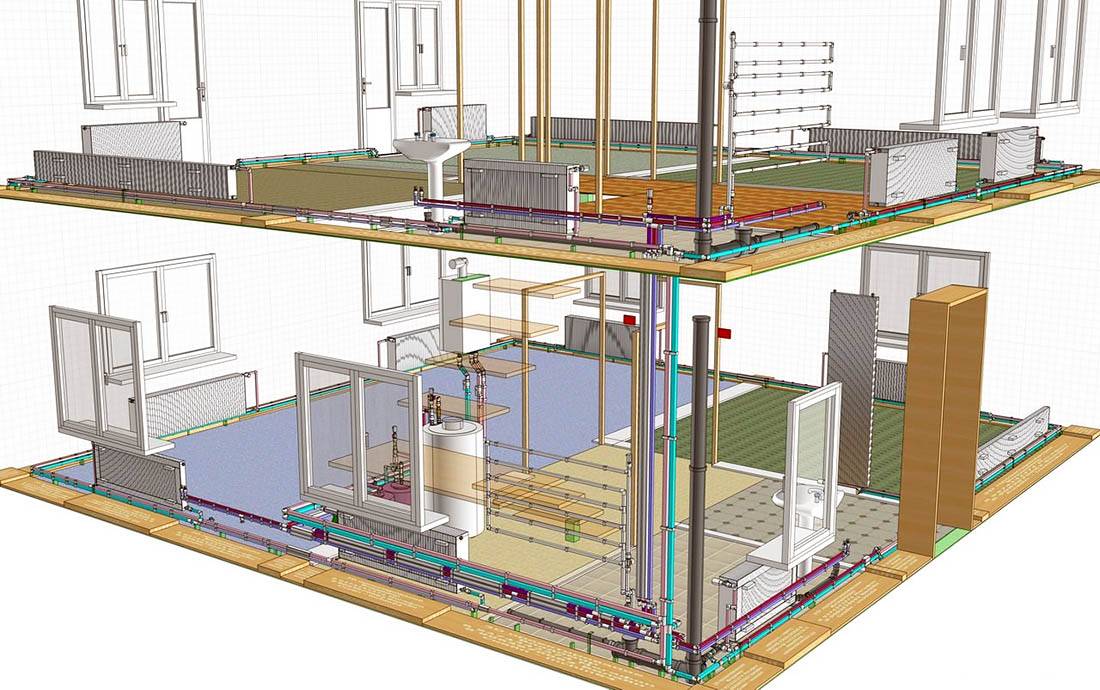

Проектирование вентиляции «привязывается» к планировке домаИсточник pinterest.co.uk

периодичность использования;
климатические особенности местности;
назначение всех помещений;
общая площадь сооружения.

Это важные пункты, которые обязательно надо учитывать, чтобы создать качественную и высокоэффективную вентиляцию здания.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Как сделать самостоятельно: пошаговая инструкция

Схема

При обустройстве единой вентсистемы нужно предусмотреть направление движения масс воздуха от жилых помещений к техническим.
Клапаны притока воздуха должны быть в каждой комнате, где не предусмотрена вытяжка.
Для зоны подвала вентиляцию обустраивают естественным образом, через систему отверстий с вертикальной ориентацией вытяжных труб.
Добиться равномерности тяги можно, обустроив вытяжные каналы одинаковой протяженности без резких перепадов диаметра (как сделать вытяжную вентиляцию своими руками?).
Вентиляционные шахты нужно качественно теплоизолировать, особенно в зоне выхода на улицу (каковы особенности монтажа выходов вентиляции своими руками?).

Подготовительные работы

Важно принять в расчет:

особенности местного климата;
близкое расположение источников неприятного запаха;
функции отдельных помещений;
особенности конструкции здания;
наличие газовых или иных видов плит/печей;
число постоянных жильцов.

Естественный воздухообмен

Расчеты параметров и деталировка

Формула выглядит следующим образом:
Важно
L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты)

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формуле:
Внимание
L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма).

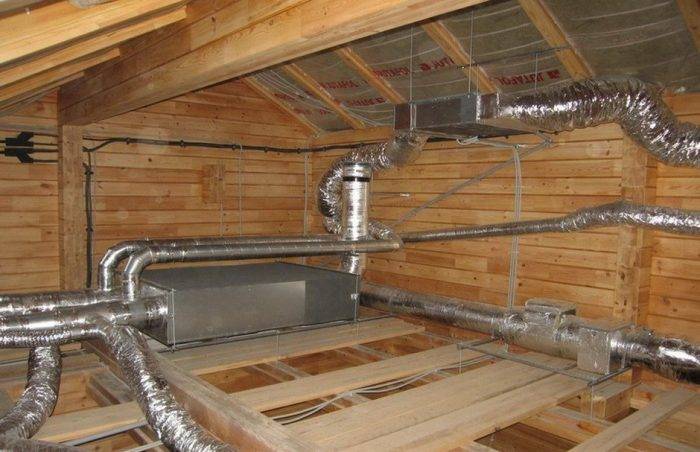

Монтаж и настройка

Порядок монтажа состоит в следующем:

Нанесение на стены разметки для проделывания отверстий, где будут располагаться вентканалы.
По потолку и стенам размечают линии осей воздуховодов с учетом мест поворотов и разветвлений.
При монтаже принудительной системы отмечают место установки оборудования.
Сверлят стены, монтируют элементы крепежа.
Раскраивают каналы, собирают их воедино, скрепляют стыки на саморезы. Монтируют конструкцию на подвесы.
Подключают каналы к рабочей установке.
Монтируют вентиляционные решетки.
Техника подключается к системе питания и производится тестовый запуск.

Инструменты и материалы

Для сборки системы воздуховодов сейчас могут понадобиться:

трубы различного диаметра и протяженности;
соединительные элементы;
колена с разными углами поворота;
тройники и переходы;
решетки вентиляционных ходов;
держатели и подвесные элементы;
перфоратор.

Особенности вентиляции в частном кирпичном доме

В современных домах отдаётся предпочтение установке приточно-вытяжной вентиляции. Вытяжные каналы организуются в капитальных стенах минимальной толщиной 38 см. В одном строении их может быть от одного до трёх. Конкретный выбор зависит от архитектурных особенностей здания.

Особенности монтажа вентиляции в частном кирпичном доме заключаются в следующем:

Рекомендованные параметры вентиляционного канала — 13 x 13 см. Формировать его лучше в процессе кладки стены.
Входное отверстие из комнаты в канал располагают под потолком.
Для выведения вытяжки на крышу возводится труба, высота которой должна быть не менее полуметра над коньком. Несоблюдение данного требования грозит нарушением тяги.
Толщина стенок канала — 2,5 кирпича. Если они будут тоньше, то воздуховод начнёт быстро охлаждаться. В результате отработанный воздух перестанет выводиться наружу, а вовнутрь начнут затягиваться холодные уличные массы.

Вытяжной канал желательно располагать по центру строения. Для обеспечения беспрепятственного выхода воздуха, в дверях выпиливают переточные проходы либо оставляют 2-сантиметровую щель между дверью и полом

При установке системы вентиляции в частном доме может быть использован настенный вентилятор, зафиксированный в начале воздушного канала. Более прочным считается подшипниковый тип механизма, но во время работы он издаёт много неприятного шума. Устройства со втулками работают тише, да и стоят дешевле.

Вытяжная вентиляции в частном доме

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.

Вытяжная вентиляция

Плюсы данной установки:

контроль объема выводимого воздуха;
независимость от условий внешней среды;
простота монтажа.

отсутствие возможности контролировать количество воздуха, подаваемого в дом;
затраты на покупку оборудования, электроэнергию;
необходимость регулярного обслуживания.

Приточная вентиляция

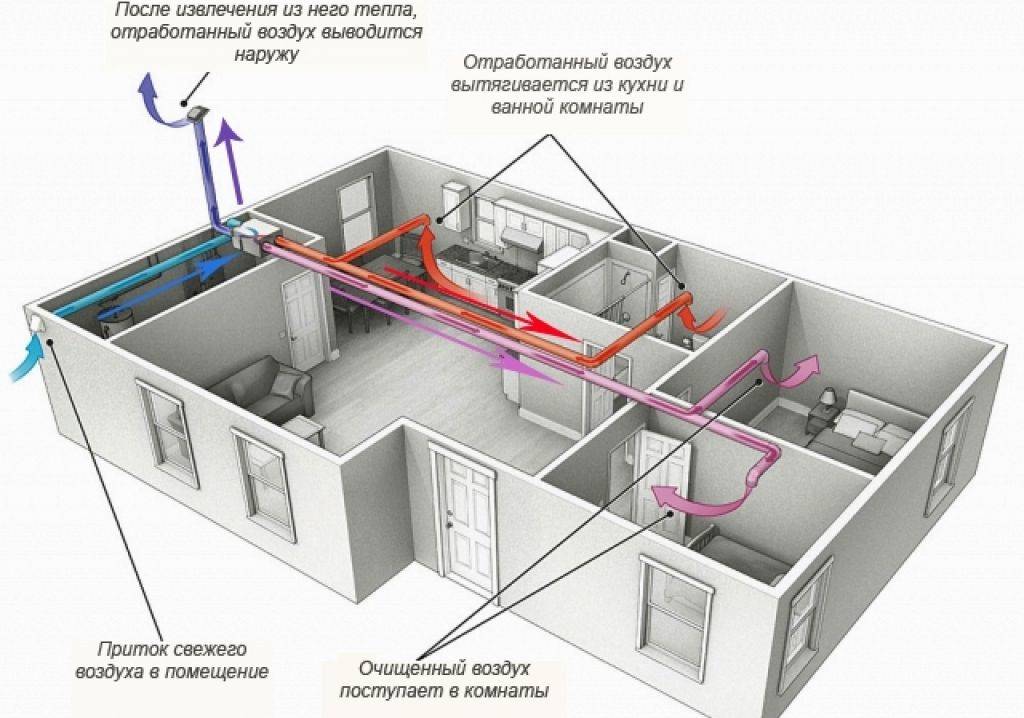

Вентилирование при помощи установок приточно-вытяжного типа

Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.

Они предусматривают организацию двух параллельных потоков:

для вывода отработанного воздуха;
для подачи свежего.

воздуховоды — предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
вентилятор — обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
воздухозаборной решетки — через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
воздушный клапан — препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
фильтры — защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
калорифер — нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
глушители шума — предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые — для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы — термо- и гидростаты, манометры;
система безопасности — представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.

Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.

Воздухообмен

Разновидности кондиционирования коттеджа

Владельцы загородных домов сейчас стремятся полностью использовать преимущества современных энергосберегающих технологий.

Это приводит к тому, что воздухообмен между помещениями и улицей затрудняется или практически полностью прекращается. Изоляция от окружающей среды помогает сберегать тепло, но вредно влияет на здоровье.

По существующим санитарным нормам каждый человек, находящийся в закрытом помещении, должен быть обеспечен определенным объемом свежего воздуха.

Кроме того, из комнат нужно выводить старый воздух, пропитанный углекислым газом, различным испарениями и влагой.

Фото:

Поэтому еще во время проектирования коттеджа разрабатывается способ вентиляции помещений.

Прежде чем приступать к проектированию системы вентиляции своего коттеджа, нужно почерпнуть хотя бы немного теории. Например, полезно узнать про все способы, которыми можно обеспечить проветривание коттеджа.

По большому счету систем кондиционирования всего две:

естественная;
принудительная.

Они отличаются способами отведения и завода воздуха.

Естественная состоит из проходящих по коттеджу вентканалов и отдушин. Система работает за счет самопроизвольного тока воздуха, движущегося за счет разности температур на двух концах воздуховодов.

Хорошо рассчитанная естественная вентиляция позволяет полностью обеспечить коттедж свежим воздухом.

Вентиляцию этого типа легче всего собрать своими руками, так как в этом случае не нужны электрические работы и установка автоматики. Монтаж естественной вентиляции не требует больших финансовых затрат.

Единственный ее недостаток в том, что при ветреной погоде в каналах может появляться обратная тяга, и тогда в комнаты попадет уличная пыль.

Естественная вентиляция не подходит для помещений коттеджа, в которых установлен бассейн или оборудована сауна.

Принудительное кондиционирование коттеджа позволяет не только проветривать помещение, но еще и управлять параметрами воздуха.

В принудительной вентиляции воздух нагревается или охлаждается, фильтруется, а при необходимости увлажняется или осушатся. Поэтому данный способ вентиляции пригоден для любых помещений коттеджа — жилых и подсобных.

Система принудительной вентиляции подходит для любых помещений: жилых и подсобных, включая бассейны и бани.

Недостаток принудительного кондиционирования в том, что придется вложиться не только в монтаж воздуховодов, но и в закупку электроприборов и автоматики, которые стоят недешево, как практически любое климатическое оборудование.

Сократить расходы можно, если установить электроприборы только на приточный или только на вытяжной канал.

Особенности проектирования вентиляции зданий

Существует 3 типа систем вентиляции, и только для механической общеобменной вентиляции требуется полноценный проект с расчетом воздуховодов, решеток и подбором оборудования. Кратко разберем особенности проектирования в зависимости от типа зданий.

Проектирование вентиляции в квартиреВентиляция в квартире должна быть функциональной и очень компактной.Высота потолков всего 3,1– 3,2 м. Приточно-вытяжные установки большинства компаний, таких как NED, Корф и Systemair нам не подойдут. Они громоздкие и не поместятся в квартире.

Для квартир мы подбираем компактное оборудование фирм SHUFT, Electrolux или Ventmachine. Приточные установки с электрическим нагревателем воздуха и компактным рекуператором размещаем в запотолочном пространстве технических помещений: кладовых, балконов, ванных комнат. Некоторые установки можно разместить на фасаде здания. Воздуховоды проектируем высотой не более 10 см, чтобы максимально сохранить высоту потолка, но и обеспечить бесшумность работы системы.

Проект вентиляции в квартире выполняется по нормам СП 60.13330.2016, СП 54.13330.2016, Р НП АВОК 5.2-2012.

Проектирование вентиляции в частном домеВентиляция в частном доме проектируется как общая на весь дом, так и на отдельные группы помещений. Последнее время проектируем приточно-вытяжную вентиляцию в цокольных этажах для удаления влаги из сауны с мокрой зоной и комнатой отдыха, вытяжную вентиляцию гаража с датчиком СО.

Проектируем вентиляцию с функцией переменного расхода воздуха VAV. Оборудование размещаем в цокольном этаже, под потолком технической комнаты, коридора и в чердачном пространстве. Высота приточных установок для частного дома обычно не превышает 300 мм. Проектируем на оборудовании NED, Корф, Systemair и Breezart.

Проект вентиляция в коттедже выполняется по нормам: СП 60.13330.2016, СП 55.13330.2016, CаНпиН 2.1.2.2645-10.

Проектирование вентиляции в кафе и ресторане Вентиляция в ресторане зависит не от количества людей в зале, а от насыщенности оборудованием «горячего цеха», т.е. кухни. Чем больше плит, конвектоматов и печей — тем мощнее система вентиляции.

Производительность вентиляции ресторана зависит от количества вытяжных зонтов на кухне и периода их работы. При размещении ресторана в жилом здании потребуется установка фильтров очистки воздуха типа Тион или АэроЛайф. Для кухонных зонтов над мангалом требуется установка гидрофильтров ИГВТ или аналогов. В проектах используем оборудование компаний Лиссант, Веза, КлиматВентМаш, Тион, Аэролайф и Systemair.

Проект вентиляции в ресторане выполняется по нормам: СП 60.13330.2016, ТСН 31-320-2000, СП 44.13330.2011, СП 118.13330.2012, Р НП «АВОК» 7.3-2007

Проектирование вентиляции офисов и магазинов Вентиляцию в офисах и магазина проектируем в зависимости от кратности воздухообмена, количества людей и технологии. Производительность такой системы вентиляции зачастую в 100 раз превышает воздухообмен загородного дома.

Приточные и вытяжные установки имеют большие габариты, размещаются на кровле и в помещениях венткамер. Проектировать новые офисные и торговые центры зачастую проще, чем остальные типы зданий. Огромный размер воздуховодов компенсируется большой высотой потолков и многообразием схем воздухообмена, вариантов прокладки воздуховодов.

Проект вентиляции в офисных центрах и магазинах выполняется по нормам: СП 60.13330.2016, СП 44.13330.2011, СП 118.13330.2012 и другим отраслевым стандартам.

Оптимальная схема

Существует масса схем и способов установки вентиляционной системы в доме. Они подбираются с учетом внутренней отделки, площади и других особенностей постройки.

Рекомендуем ознакомиться: Назначение и применение вытяжных промышленных вентиляторов

Оптимальный вариант должен соответствовать составленному техническому заданию, а также учитывать ряд рекомендаций:

Отсутствие лишних узлов. Вытяжка должна обладать минимальным количеством элементов и деталей, которые могут выйти из строя при малейшем воздействии.
Простота обслуживания и ремонта. Вентиляцию нужно размещать таким образом, чтобы мастер смог в любой момент обслужить ее и отремонтировать или заменить детали.
Простота использования. Ежедневная эксплуатация системы должна быть понятной для владельцев помещения, у которых нет ни навыков, ни опыта в таком деле.
Резервные решения. На случай поломки основных узлов в здании должны присутствовать резервные решения.
Незаметность в интерьере. Проектируя вентиляционную систему, необходимо учитывать и эстетическую часть работы. Любые узлы и составляющие вентиляции не должны портить общую концепцию интерьерного стиля.

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость

Во внимание при планировании распределения воздушных масс принимаются такие показатели:

суточный режим их применения;
годичный цикл использования;
поступление тепла;
скопления влаги и ненужных компонентов.

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.
