Подъемная кровать своими руками: Изготовление кровати – шкафа: Особенности конструкции

Модели кроватей для спальни

Как сделать кровать с ящиками, какую модель подобрать? Вариантов односпальных кроватей множество, подбор зависит от общего дизайна комнаты, ее назначения, наличия свободной площади не только для самой кровати, но и для ящиков, которые будут выдвигаться. Требуется свободное пространство, равное длине ящика. Оптимальным вариантом является использование конструкции с подиумом, у которой все выдвижные ящики будут располагаться внизу, т.е. у пола. Но если место позволяет, то ящики вполне можно монтировать и сбоку от кровати. Такой вариант больше подходит для детской комнаты.

Чертеж кровати с выдвижными ящиками. Чтобы сделать кровать с выдвижными ящиками, необходимо приготовить такие материалы и инструменты:

• деревянные доски для каркаса кровати и ящиков;
• плиты ДСП для настила под матрас;
• фанеру для зашивки каркаса, для дна будущих ящиков;
• деревянный брус;
• балки и деревянные стойки для каркаса кровати;
• дрель и шуруповерт для сборки;
• электролобзик;
• металлическая линейка, простой карандаш;
• молоток;
• мебельные гвозди, шурупы, саморезы по дереву;
• рулетка;
• крестовая отвертка;
• строительный степлер;
• специальная обивочная ткань;
• ручки для ящиков;
• направляющие, ролики для ящиков.

Необходимые материалы и инструменты

Как и на производстве, для начала производства понадобится грамотно рассчитать количество материала, выбрать сам материал и подумать над габаритами. Чтобы приступить к изготовлению, понадобится:

1. ДСП или ОСП. Основа короба. Листы, изготовленные из этих материалов, дешевые и легкодоступные. Выбирать плотность и жёсткость стоит в зависимости от желаний владельца будущей кровати.
2. Обивочный материал. Материал для обивки короба владелец может выбрать на свой вкус и дизайнерское предпочтение. Чаще всего используется поролон с гипоаллергенным покрытием. Такая откидная кровать становится мягкой.
3. Обшивка. Рекомендуется использовать плотную ткань, которая не будет рваться в ходе монтажа (кожзаменитель, велюр и т.д).

Основные инструменты:

• уровень среднего размера;
• электро лобзик;
• сварочный аппарат;
• шуроповёрт с насадками;
• болгарка по металлу;
• сушилка (при использовании древесного лака).

Особенности кроватей с подъёмным механизмом

Конструкция спального места должна отвечать нуждам владельца и конфигурации комнаты, требованиям к удобству пользования и физической форме (некоторые модели подъёмников для трансформации требуют значительных усилий).

Производители разработали и реализуют подъёмники для различных условий эксплуатации.

Типы подъёмных механизмов

Различают четыре класса устройств, обеспечивающих подъём и фиксацию матраса.

Конструкция ручного механизма не предусматривает установку вспомогательных накопителей энергии, упрощающих подъём матраса. Это существенный недостаток, так как с работой не справится ребёнок, подросток или хрупкая женщина. Тяжёлые матрасы оказывают на подъёмник повышенные нагрузки из-за чего механизм долго не прослужит.

В пружинных конструкциях часть усилий при подъёме компенсируется энергией предварительно растянутых при опускании кровати пружин. Изначальные параметры механизма (размеры и жёсткость пружины) выбирают исходя из массы подвижной части мебели. При монтаже можно изменять места крепления пружины, увеличивая или уменьшая силу натяжения и требуемое усилие для подъёма.

В газовых механизмах при опускании кровати происходит сжатие газа в специальном цилиндре, при поднятии шток выталкивается энергией сжатой смеси, помогая изменить положение матраса. Газовые лифты по стоимости в несколько раз превышают пружинные аналоги. Цилиндр ремонту не подлежит. При покупке выбирают изделия только известных производителей — подделки прослужат недолго.

Автоматические подъёмники используют энергию вращения, создаваемую электродвигателем, которая преобразовывается в поступательное или круговое движение механических тяг. Управление происходит кнопками управления или дистанционно помощью пульта. Вариант подходит для тяжёлых кроватей или для детской мебели, когда ребёнок сам способен заправить или расстелить постель.

С каким механизмом хотите сделать кровать?
Ручной 8.24%

Пружинный 15.36%

Газовый 72.66%

Электрический 3.75%
Проголосовало: 267

Советы по выбору:

• Ручной механизм подходит в основном для небольших кроватей с лёгкими матрасами.
• Пружинные подъёмники оптимальны по соотношению цена-качество. Необходимо правильно выбрать механизм и разобраться с регулировкой. Изделия предназначены для любых моделей кроватей.
• Газовые механизмы удобны, но при поломке потребуются значительные затраты на замену.
• Привод с редуктором электрических подъёмников стоит от 3 тыс. рублей, что сопоставимо с ценой газовых лифтов. Его выбирают для тяжёлых кроватей.

Необходимо оценить преимущества и недостатки каждого механизма с учетом частоты трансформации.

Размеры

Качественный матрас не может быть лёгким, поэтому при проектировании кровати следует придерживаться общепринятых размеров, чтобы была возможность совместить удобство во время сна и возможности подъёмных механизмов.

Стандартные решения:

• Длина матраса для взрослого человека должна составлять около двух метров.
• Для определения длины детской мебели к росту ребёнка прибавляют 20 см — это позволит использовать кровать 2–4 года без переделки.
• Ширину выбирают из расчёта 90 см для односпальной и 160-180 см для двуспальной кровати.
• Высота короба зависит от пожеланий к вместимости места хранения. С учётом толщины матраса оптимальным считают короб высотой 30–40 см.

Излишние размеры приводят к утяжелению подъёмной части, так как кроме матраса необходимо учитывать массу каркаса

С массивной мебелью тяжело работать, а подъёмники стоят намного дороже.

Плюсы и минусы кроватей с подъемным механизмом

Вместительный короб для хранения белья или сезонных вещей
Удобство эксплуатации

Масса матраса с каркасом довольно велика
Важно следить, чтобы вещи в коробе были тщательно просушены, иначе появится затхлый запах

Какие материалы и инструменты понадобятся

В первую очередь вам потребуется специальный механизм трансформер. Купить его вы сможете либо в магазине мебельной фурнитуры, либо в интернете

Обратите внимание, что данные механизмы различаются между собой. В первую очередь они делятся по способу подъема кровати, т.е

процесс трансформации может осуществляться как в горизонтальном, так и вертикальном положении.

Важно приобрести качественный подъемный механизм. Кроме того, каждый трансформер имеет свою мощность, рассчитываемую исходя из размеров и веса кровати

Если вы возьмете трансформер меньшей мощности, то газлифт не сможет до конца поднимать кровать, и вскоре может выйти из строя, если большей, то для опускания кровати вам потребуется применять дополнительные усилия

Кроме того, каждый трансформер имеет свою мощность, рассчитываемую исходя из размеров и веса кровати. Если вы возьмете трансформер меньшей мощности, то газлифт не сможет до конца поднимать кровать, и вскоре может выйти из строя, если большей, то для опускания кровати вам потребуется применять дополнительные усилия.

Шкаф-кровать может быть самостоятельной единицей мебели, но чаще всего входит в целый мебельный гарнитур.

Далее, если вы хотите, чтобы у вас получилась откидная кровать, встроенная в шкаф своими руками, вам потребуется материал для корпуса шкафа, короба кровати, а также фальшпанели. В данном случае речь идет об использовании материалов МДФ или ЛДСП, толщиной минимум 16 мм.

Корпус самой кровати, особенно невидимые внутренние части, лучше сделать из ЛДСП, так как МДФ гораздо дороже.

Что касается всего остального, то здесь все зависит от личных вкусов и размера бюджета. ЛДСП продается в листах. В зависимости от производителя они могут быть площадью 4, 5, или 6 квадрат. МДФ выполняется на заказ и рассчитывается в квадратах.

В зависимости от пленки и наличия фрезеровки, его стоимость очень сильно варьируется.

Примерное соотношение с ЛДСП составляет разницу в стоимости при самом простом варианте МДФ — 4 к 1. То есть примерно один квадратный метр МДФ стоит как один лист ЛДСП. С другой стороны детали МДФ вы получите нужного размера и не требующие обработки, тогда как ЛДСП вам нужно будет напилить и закромить по торцам.

Также вам потребуется как минимум два листа ДВП.

Еще вам понадобятся комплектующие в виде евровинтов и саморезов. Евровинты нужно купить длинной 50мм, саморезы 16мм.

Все мебельные работы состоят из трех стадий:

1. распил (включает себя кромку деталей);
2. засверловка и сборка;
3. соответственно на каждом из этих этапов требуется определенный инструмент.

Важно, чтобы распил был выполнен профессионально, иначе детали будут иметь неправильную диагональ, что может отразиться на итоговой сборке. На этапе засверловки вам потребуется дрель, два сверла на 7 и 5 мм, рулетка, угольник, линейка либо шаблон

На этапе засверловки вам потребуется дрель, два сверла на 7 и 5 мм, рулетка, угольник, линейка либо шаблон.

На этапе сборки нужны будут перфоратор, а также шуруповерт крестовой и насадкой под евровинты.

Вряд ли придется приобретать все перечисленные инструменты, большая их часть найдется дома.

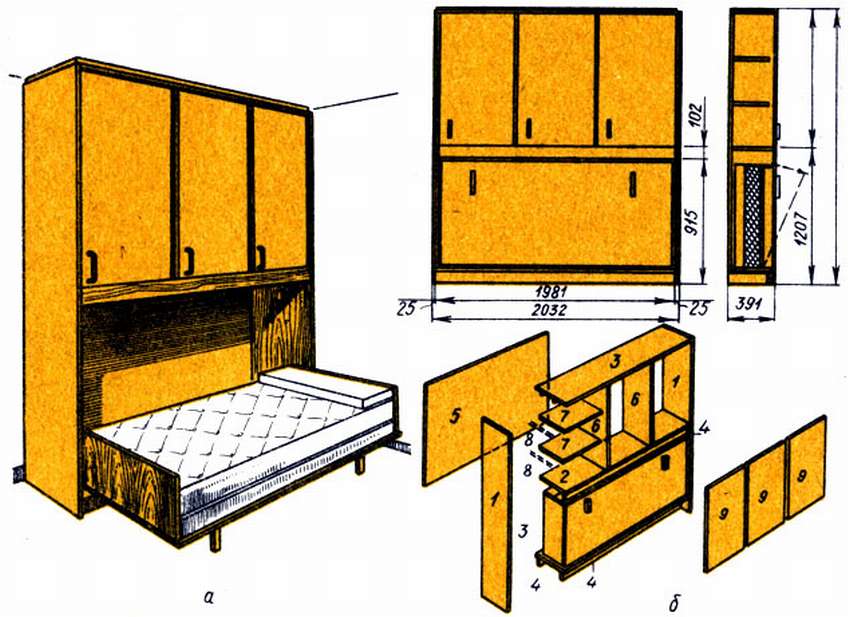

Шкаф-кровать своими руками

Проста и доступна для самостоятельного выполнения модель, совмещающая шкаф и спальное ложе. Изделие состоит из 3 частей, которые создают отдельно и затем объединяют в раскладываемую конструкцию. До того как сделать кровать-трансформер своими руками, необходимо выполнить расчеты размеров модели и оформить чертеж с размеченными местами для крепежей. Можно воспользоваться готовыми схемами либо составить план самостоятельно, проектируя каждую деталь.

Габариты и форма корпуса основания для кровати зависят от требуемого функционала и размеров помещения. Важная часть трансформера – вместительная ниша под спальное место. При самостоятельном изготовлении каркаса шкафа-кровати часто выбирают плиты (ламинированные либо стандартные), т. к. материал неприхотлив в обработке, доступен по стоимости. Можно заказать распил деталей ДСП по нужным параметрам у производителя, в таком случае будет выполнена обработка краев элементов кромочной лентой.

Плиты МДФ либо ДСП крепят внизу основания, в собранном виде они служат фасадом мебели. При оформлении элементов учитывается дизайн интерьера. Стеллаж и спальное место объединяет подъемное устройство. Механизм переносит большие нагрузки, поэтому специалисты советуют выбрать качественные системы

При изготовлении шкафа-кровати также следует уделить внимание размерным характеристикам матраса, наличию фурнитуры

Изготовление рамы каркаса

Трансформирующийся каркас должен скрывать компактное место отдыха, поэтому он выполняется по рассчитанным размерам и конфигурации. Конструкция должна обеспечивать доступ к вместительной нише для спального ложа

При расчетах важно учитывать параметры матраса, чтобы глубина короба совпадала с толщиной кровати. Специалисты рекомендуют добавлять 2-3 см к требуемому размеру

Материалом служат простые в обработке плиты ДСП. Распил деталей выполняют у производителей, чтобы избежать образования сколов. Можно заказать у специалистов и готовую раму, что упростит монтажные работы, но будет стоить дороже самостоятельного выполнения конструкции.

В составе короба несколько элементов: плинтус, задняя стенка шкафа, полки для упора. Есть типовые стандарты размерного ряда, но можно выполнить индивидуальный проект – по авторскому дизайну. В таком случае потребуются точные самостоятельные расчеты.

Для основы рамы необходимы 2 доски, которые становятся несущими в конструкции. Размер балок – около 2 м. Сверху, внизу и по краям балки фиксируются на саморезы и клей. Надежности добавляют поперечные доски. На готовой раме выполняется обшивка, материалы фиксируются клеевыми составами. Крепеж деталей выполняется с помощью саморезов либо шурупов, которые размещают на расстоянии в 25 см. Работы по сборке осуществляются на ровной поверхности.

Изготовление откидной части кровати

Следующий этап – монтаж откидной части спального ложа. Основой выступает фанера, распиленная до требуемых размеров. Чтобы избежать прогибов и повреждений после монтажа, рекомендуется использовать 4 доски и добавить поперечные плиты. Укрепят спальное ложе дополнительные борта. Добавочные элементы не должны препятствовать функционированию подъемной системы.

При выполнении откидного блока необходимы грамотные расчеты, чтобы избежать перегрузки короба. Подвижная часть должна облегчать конструкцию. Механизм подъемный у кровати может быть представлен гаражными завесами, сплошной осью либо цапфами с подшипниками.

Важно обеспечить подъем рамы с матрасом и фиксирование конструкции вертикально без физических усилий. Для этого требуются пружинные блоки либо противовесы

Подъемный механизм для кровати-трансформера своими руками изготавливать не обязательно, системы можно приобрести готовыми.

Крепление к стене

Завершающий этап – крепеж рамы трансформера к стене. Для длительного использования рекомендуется выбирать только качественные крепежные изделия. Надежную фиксацию обеспечивают болты либо саморезы, а также металлические рейки.

Для надежной фиксации потребуются металлические углы, которые крепятся к каркасу на анкеры, если стены кирпичные либо бетонные. Саморезы потребуются для деревянных домов.

Затем откидной блок крепится к раме петлями, а его свободный конец монтируется специальными застежками, которые обеспечивают надежную фиксацию кровати-трансформера в сложенном виде. Обработка поверхностей из древесины лаком либо морилкой выполняется до фиксации к стене откидной части.

Конструкция может складываться при поднятии ложа пополам, так мебель займет меньше места в помещении. Модифицируемую мебель дополняют при необходимости полками, зеркалами, делая изделие более функциональным.

Кровать двуспальная с ящиками из ДСП своими руками

Особых сложностей в разработке внутреннего дизайна-проекта кровати нет

Если, конечно, не брать во внимание оформление спинки – фактически это отдельный декоративный элемент, который может быть абсолютно любым. А вот сам каркас кровати, на который кладется матрац, для разных спинок может оставаться одним и тем же

Проектировать двуспальную кровать начинают под определенное спальное место – фактически, под имеющийся матрац. Имеет значение и его высота. Для низких матрацев (до 100-150 мм) основание делают повыше, чтобы кровать не была слишком низкой. Но в основном проектируют под стандартную высоту порядка 180-200 мм.

Допустим, вы приобрели (или планируете приобрести) матрац с размерами 2000х1800х200.

Матрац должен свободно, с запасом ложиться в короб. Чтобы внутреннее ограничение не мешало его естественным деформациям (когда вы ложитесь, поворачиваетесь во время сна). Обычно достаточно нескольких сантиметров. Например, под матрац 2000х1800 обычно делают двуспальную кровать с габаритами 2050х1850. За минусом толщины боковых стенок и спинок (ДСП 16 мм) под матрац остается проем 2018х1818. Можно уменьшить до 2010х1810. Этого вполне достаточно.

Поскольку мы составляем проект двуспальной кровати с выдвижными ящиками, будем отталкиваться от их высоты, порядка 200-250 мм. Короб под матрац достаточно сделать высотой в половину от высоты матраца, то есть 100 мм.

Проектирование основания двуспальной кровати своими руками

Дно короба под матрац, который будет служить основанием, делать цельным необязательно.

• Во-первых, целый лист ЛДСП увеличивает как расход материала, так и общий вес двуспальной кровати. Нагрузка на крепеж будет больше. И себестоимость мебели тоже.
• Во-вторых, к матрацу должен быть доступ воздуха, как в ортопедическом основании. Обычно в цельном днище просверливают отверстия для вентиляции.

Но можно реализовать и другое решение . Например, сделать основание под матрац двуспальной кровати своими руками составным (таким, как на чертеже).

Проектирование конструкции двуспальной кровати с ящиками

Для того, чтобы кровать была устойчивой, а дно прочным, под него нужно предусмотреть продольные и поперечные ребра жесткости.

Обычно продольное ребро жесткости проходит по центру под основанием кровати, а между поперечными – устанавливаются ящики.

Возьмем высоту ребер равную 250 мм. Длина продольного будет равна 2042 мм, а поперечных – 897 мм (вычислить это не сложно, достаточно учесть толщину ЛДСП 16 мм с каждой стороны и отнять от габаритов основания).

Проектирование спинок

Спинки двуспальной кровати принято называть изголовьем и подножьем.

Изголовье обычно как-то украшают – делают радиусным, резным, обивают мягкой тканью или кожей. Сделаем его высотой 1000 мм и предусмотрим в качестве декора дополнительную панель. Ее можно также можно сделать контрастным или обтянуть тканью с подкладкой из поролона.

По краям спинки кровати немного выступают за короб, пусть по 10 мм и их ширина будет 1862мм (1810+16х2+10х2).

Проектирование выдвижных ящиков для двуспальной кровати

Осталось спроектировать выдвижные ящики на двуспальную кровать. И можно будет переходить к расчету размеров деталей (деталировки) для распила.

Глубина выдвижных ящиков ограничивается длиной направляющих. Как правило, максимум 600 мм. Если взять высоту ящика равной 150 мм, то размер боковин ящика будут 600х150мм

Чтобы механизм корректно выдвигался, нужно предусмотреть зазор между внутренним размером ниши и боковинами ящика, равный 13мм с каждой стороны.

Длина продольного ребра жесткости – 2042 мм. По центру размещается поперечное ребро и образует ниши, равные (2042-16)/2=1013мм.

Передняя и задняя панель выдвижного ящика (лоб ящика) будет по длине равна (1013-13х2-16х2)=955мм, сама деталь 955х150мм.

Дно ящика из ДВП 987х600 необходимо усилить жесткостью (слишком большое). Можно сделать перегородку (ее длина 600-16х2=568мм, а высота такая же, как у всего ящика).

Осталось рассчитать фасады. Обычно по бокам отнимают зазор в 2-3мм, а сверху и снизу 10мм, чтобы ящики не «шоркали» по полу при выдвижении. В нашем случае длина (2042/2)-2 = 1019мм, а высота 250-10 = 240мм.

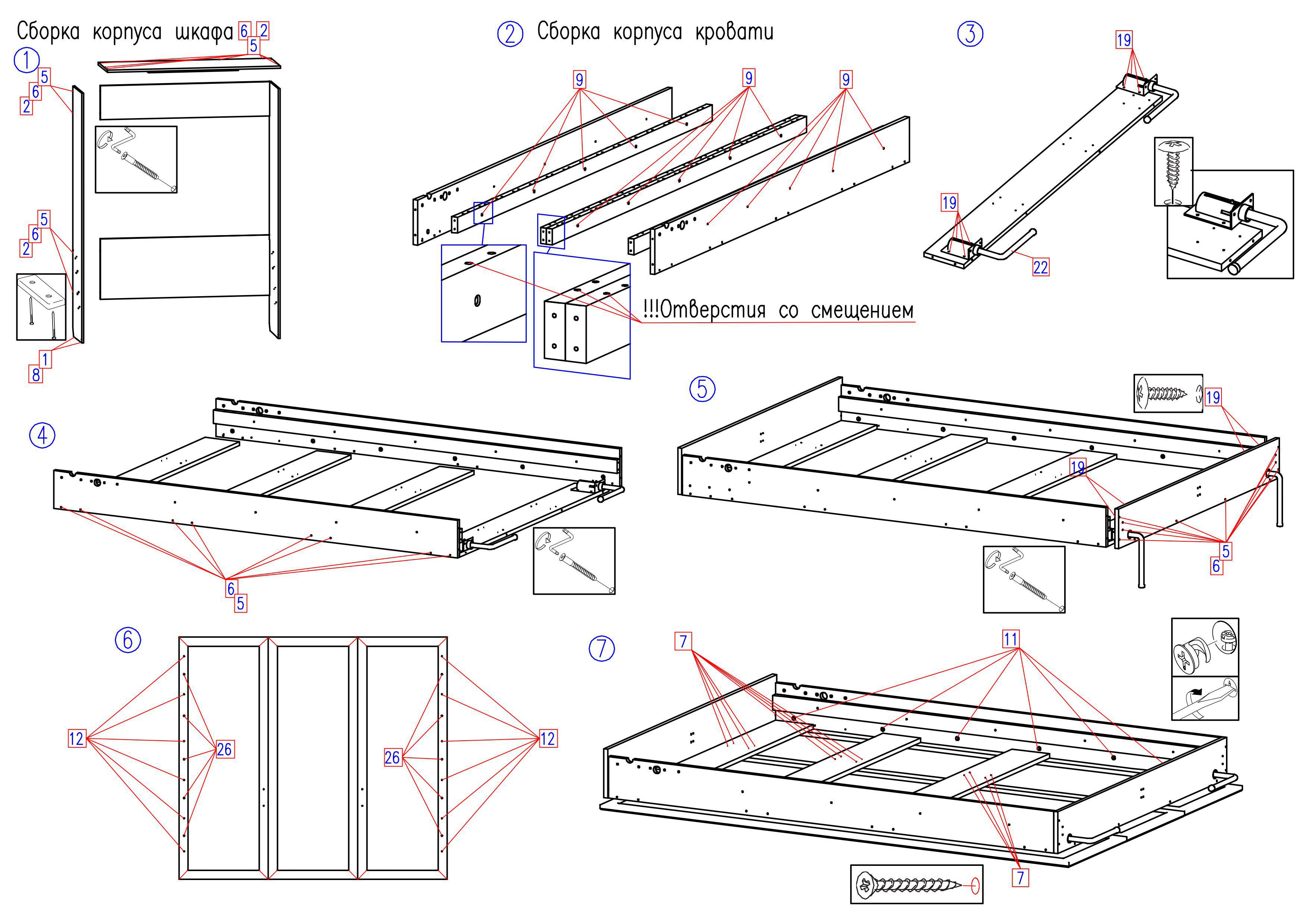

Инструкция по сборке мебели

Шкаф-кровать состоит из корпуса и подматрастника. Основа мебели собирается из 4 блоков и задней панели (для ее изготовления используют ДВП или тонкую фанеру). На приведенном выше чертеже боковые стенки имеют размеры 45*180 см, а верхняя и нижняя детали делаются длиной 112,5 см и шириной 45 см. Не забывайте о том, что ложе должно быть немного меньше корпуса.

Но при сборке такой мебели нужно учитывать, что спальное место не убирается внутрь корпуса, а переворачивается. То есть готовое изделие занимает в комнате достаточно много места. Но полезная площадь экономится за счет того, что 1 сторона этого предмета интерьера представляет собой лежак, а другая – столешницу. Такое тип трансформера показан на рис. 3.

Для того чтобы изготовить стол кровать, необходимо опираться на размеры подматрастника, который и станет основой конструкции. Он, как и корпус, состоит из 4 основных элементов. Одна из боковых панелей должна быть закреплена заподлицо со столешницей, а остальные будут служить одновременно бортиками лежанки и стола.

Рама матраса снизу закрывается деталью, которая является столешницей. Поэтому заготовку для нее разумнее выпилить из ЛДСП. Саму раму обычно собирают из бруса. Но в таком случае вся конструкция получается достаточно громоздкой. Выходом из ситуации может стать покупка готового модуля на эластичных стяжках. В таком случае габариты мебели зависят от размеров подматрастника.

Варианты конструкции стола-кровати

Самым распространенным вариантом механизма кровати-трансформера является подъемная кровать. Собранная конструкция представляет собой письменный стол, который опускается на пол специальным механизмом. При этом из ниши в стене, функционального или ложного шкафа появляется полноценная кровать.

Существуют механизмы, которые опускают столик к полу. Другие поднимают стол и разворачивают спальное место прямо под ним. Таким образом, получается полноценный прикроватный стол, на котором можно поставить ночник или другие вещи, которые пригодятся перед отходом ко сну.

Своими руками можно соорудить стол-кровать, которая будет складываться в мебельную нишу, имея складной маленький столик на другой стороне кровати. Стол можно разворачивать только при необходимости. Недостатком такой конструкции является то, что со стола придется каждый раз убирать все вещи.

Еще одной интересной конструкцией выступает двухъярусная кровать-стол. При таком расположении спальных мест нижняя кровать заправляется в стену, поднимая с пола письменный стол.

Примечательно то, что кровать может быть какодноспальной (детской или запасной), так и полноценной двуспальной.Механизмы для столов-трансформеров можно приобрести в мебельных магазинах или в интернете. Их стоимость варьируется от 4500 до 20 000 рублей. Как правило, в инструкции, которую прикладывает производитель к своему изделию, не совсем понятно, как производится монтаж.

Основные элементы подъемного механизма для стола-кровати:

• лифты (амортизаторы газовые);
• тяги силовые;
• кронштейны;
• фиксаторы;
• оси;
• фланцы.

А инструкцию по изготовлению складного стульчика для рыбалки вы найдете здесь.

Виды кроватей

Двуспальная кровать своими руками

Трансформируемые изделия различаются вариантами конструкций и числом предметов мебели, объединенных в изделии. Выделяют модели, соединяющие спальное место и шкаф, площадь для отдыха и рабочий уголок, кровать и вместительный диван и т. д. Разработаны встроенные конструкции, откидные и складные.

Кровать, совмещенная со шкафом, подъемным механизмом прижимается к стене и выполняет функцию стеллажа. Изделие практично и используется в малогабаритных квартирах.

Шкаф-кровать совмещают с диваном. Такая модель мебели оптимальна для гостиных, т. к. модернизируется в зону для отдыха. В разобранном состоянии диван является добавочной опорой ложа, увеличивающей несущую способность.

Кровати, совмещенные с рабочей зоной, применяются при оформлении детских комнат, т. к. мебель снабжают ящиками, полками и удобным ложем. В конструкцию добавляют розетки и подсветку для эффективной эксплуатации пространства.

Диван-кровать может быть стандартным либо трансформируемым в двухъярусную конструкцию, снабженную вместительным отсеком под спальные принадлежности. Встроенная двуспальная кровать-трансформер может комбинироваться со столом. Модель используется в оформлении подростковых и детских пространств.

Оригинальны и эргономичны конструкции потайных откидных кроватей. Спальное пространство в таких моделях скрывается по другую сторону шкафа. Мебель снабжена поворотным механизмом, позволяющим двигать модуль.

Разработана и набирает популярность модель кровати оригинальной трансформации, которая позволяет поднимать спальное ложе, крепить и маскировать его у потолка. Конструкция помогает освобождать большую площадь помещения и становится незаметной в дневное время.

Мнение эксперта Смирнова Екатерина Анатольевна 7 лет занимается дизайном интерьеров, профессиональный архитектор

Конструкции подразделяются на трансформеры с горизонтальным либо вертикальным механизмом. На выбор системы влияют габариты и стиль оформления комнаты. Изделия, поднимающиеся вертикально, наиболее часто приобретаемые и функциональные. Горизонтальные трансформеры подойдут узким комнатам с невысокими потолками.

Необходимые материалы и инструменты

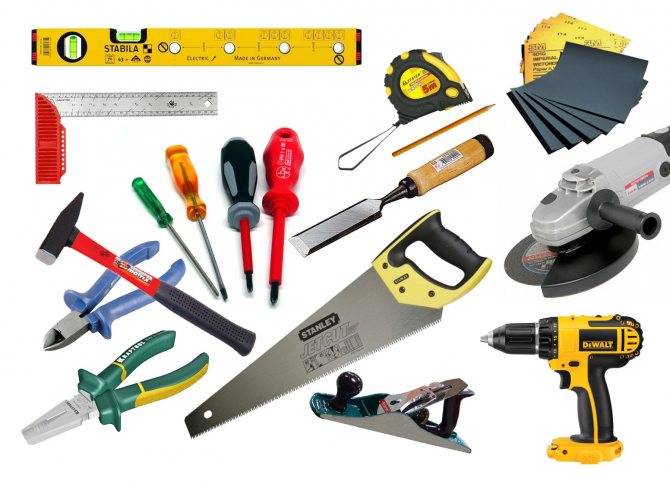

Инструменты для изготовления своими руками кровати, встроенной в шкаф

Перед началом следует заготовить все инструменты и материалы, требующиеся для создания кровати. Так, удастся выполнить предмет быстро и качественно, не отрываясь на незапланированные поиски нужных деталей.

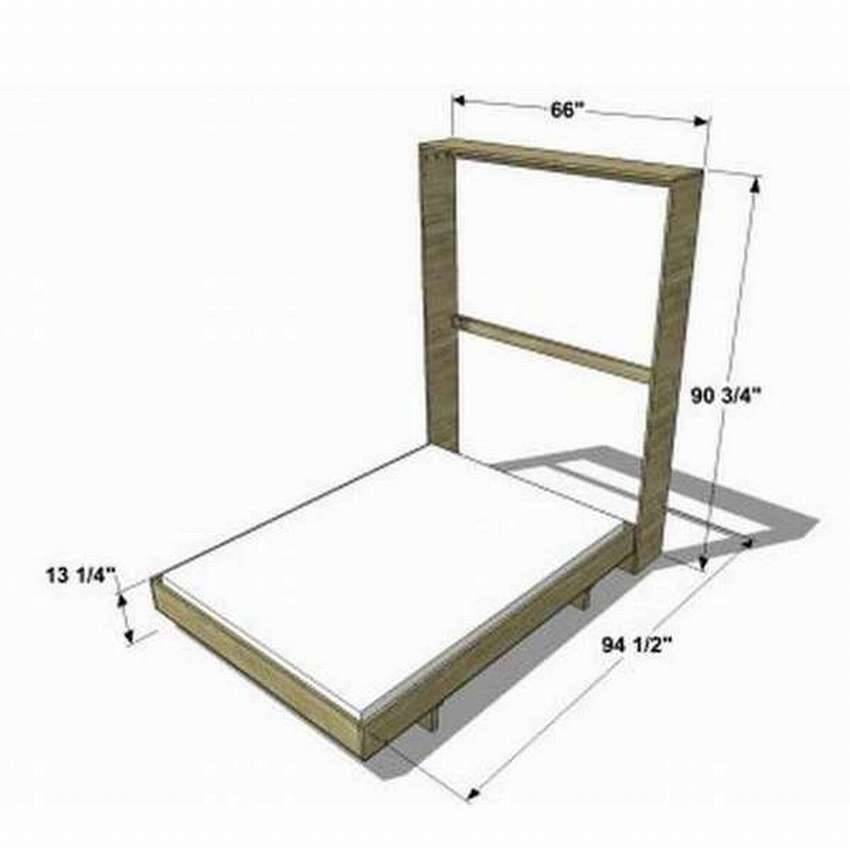

Металлическая рама для подъёмной кровати, изготовленной самостотельно

Для создания кровати в шкафу могут пригодиться многие другие мелкие составляющие большинства рабочих наборов. Лучше заранее ознакомиться с процессом изготовления, составить для себя план действий, индивидуально скорректировать список необходимых приспособлений.

В качестве основного материала для кровати выступает ЛДСП. В исключительных случаях применяют другие варианты деревянных панелей.

Раскроенные листы ДСП для наружной стенки шкафа

В случае необходимости декорирования подбирают материалы, в соответствии с выбранной техникой.

Инструменты	Дополнительные принадлежности	Материалы
дрель	линейка	мебельные шурупы;
электролобзик	рулетка	брус размером 50*50 мм;
шуруповерт	столярный карандаш	доска обрезная 15*150 мм;
пила	шлифовальная бумага	уголок для фиксации;
отвертки, напильник, плоскогубцы	уровень	шарниры свободного хода.

Деревянная кровать-трансформер, изготовленная самостоятельно
