Проводка в деревянном доме своими руками: Инструкция + Фото и Видео от лучших мастеров

ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах

Итак, ещё раз повторим, что мы оставили за рамками данной статьи наружный монтаж электропроводки в кабель-каналах. Также не рассматриваем т.н. ретро проводку. Этот вариант как по дизайну, так и по финансовой составляющей подходит далеко не всем.

Поэтому ставим задачу – необходимо смонтировать скрытую электропроводку в деревянном или каркасном доме безопасным и регламентируемым способом. С чего начать?

На первый взгляд кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:

Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.1:

Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

И пункт 13.5.2:

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

Кабель — это два и более изолированных проводника, объединённых воедино и покрытых изоляцией.

Провод — это одножильный или многожильный имеющий или не имеющий изоляцию проводник.

Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, нераспространяющий горение, без дополнительных защитных оболочек.

Рабочие могут, монтируя гипсокартон или что-то сверля, пробить незащищённый кабель саморезом или гвоздём. Изоляцию кабеля может повредить острая кромка металлического профиля. Кабель могут прогрызть (как вариант) крысы или мыши. Кроме этого, скопление древесной пыли при искре или пробое изоляции может привести к быстрому распространению пламени внутри стен.

Конечно, на первый взгляд кажется, что подобное решение избыточно, но таким образом мы защищаем кабель от форс-мажорных обстоятельств, включая распространённую ситуацию: «забыл, где в стене идёт кабель, повесил полку/картину и повредил его».

Хотя, чтобы избежать подобных ситуаций, кабель прокладываем не как придётся, а по строго заданным и размеченным кабельным трассам, при необходимости делая фотографии с приложенной рулеткой.

Все проблемы отходят на задний план, если вы решите в точности выполнить требования Правил устройства электроустановок, и проложить проводку в трубах

Укладка в кабельных каналах (трубы не обязательно должны быть круглыми) не предусматривает особых требований к проводам. А вот сами трубы должны быть выполнены из негорючего материала. Кроме того, их стенки при возгорании кабеля (внутри), не должны раскалиться настолько, что дерево рядом с ними загорится.

Действительно, не все хотят винтажности: электропроводка в стиле ретро может быть заменена на аккуратные прямоугольные короба из негорючего пластика. На них даже наносится расцветка под дерево.

На самом деле, если вы не фанат ретростиля, это самый удобный и безопасный вариант организации электроснабжения. Электрика в любой момент может быть модернизирована, причем именно своими руками (мы все таки говорим об экономии). Внутри такого короба всегда можно проложить дополнительную линию.

Справедливости ради, расширяться может и электропроводка на изоляторах.

Правда выглядит это не всегда эстетично. Опять же, всегда есть возможность спрятать жгуты проводов в малозаметном углу. Тогда применяется пожароустойчивый гофр. А если в этом месте будет висеть кухонный шкафчик, или установлена декоративная накладка, все магистральные кабели можно уложить рядом.

Но вернемся к трубам. Идеальный с противопожарной точки зрения способ — силовые магистрали уложить в стальные каналы, и распаячные коробки выполнить из того же материала. При этом ужесточаются требования к изоляции проводов (постоянный контакт с металлом). Оптимальное решение — укладка основных линий в межпотолочном пространстве.

За подвесным декоративным потолком (разумеется, деревянным), эстетика не нужна. А вот по стенам можно выполнить монтаж электропроводки на изоляторах. Каждый кабель имеет относительно небольшую нагрузку: либо розетка, либо одиночный выключатель.

Деревянный дом по идеологии не подразумевает мощных электроприборов. Бойлер и стиральную машинку можно вынести в отдельное помещение: котельную из камня. Это на порядок повысит устойчивость жилища к пожарам.

А если вам не нравится открытые провода, но есть тяга к винтажным интерьерам — есть оригинальное решение: ретро проводка в трубах. Кто сказал, что кабельные каналы вещь сугубо утилитарная? Дизайн можно обыграть как угодно.

Есть целые комплекты в едином стиле. А для экономии — эта дорогостоящая красота заводится в межпотолочное пространство, где проложены обычные стальные трубы и коробки. Или придерживаемся единого стиля — на всех поверхностях состаренная латунь.

Как провести кабель сквозь деревянные поверхности?

Для того чтобы провести кабель через деревянную преграду следует использовать металлические трубы, которые называют проходными гильзами. Купить их можно в любом магазине. Для начала следует просверлить аккуратное отверстие в стене, а затем вставить в него гильзу. По краям гильзы должны присутствовать пластиковые втулки, которые позволят обезопасить провод от повреждения в процессе монтажа и последующей эксплуатации. После этого прокладывается кабель, причем так, чтобы в короб попадало окончание металлической гильзы. Монтаж должен производится строго по схеме.

Установка распределительной коробки требуется в обязательном порядке. Везде, где от главного кабеля идут разветвления к различным выключателям, следует расположить надежные распределительные коробки. Они позволяют удобно распределить кабель по помещениям. Внутри такой коробки кабеля возможно объединить несколькими методами:

Открытая электропроводка в плинтусах

• Применение СИЗ. Это один из наиболее простых методов соединения. Размер СИЗ может сильно отличаться также как и расцветка. Кабель для подобного соединения следует зачистить примерно на 3 см, скрутить, надеть СИЗ и закрутить. Концы должны располагаться в коробке таким образом, чтобы они не соприкасались.
• Соединение с использованием Ваг. Их следует подбирать с необходимым количеством отверстий. Ваги подразделяются в зависимости от сечения электропроводки, поэтому в момент покупки лучше проконсультируйтесь с сотрудником магазина. Концы провода зачищаются примерно на 1,5 — 2 см, после чего до характерного щелчка вставляются в предусмотренное для этого отверстие. Соединенные концы разводятся в различные направления так, чтобы они не могли соприкасаться между собой.
• Наиболее дешевый, но наименее надежный метод — объединить провода, используя для этого изоленту. Провода аккуратно зачищаются и скручиваются, после чего на всю оголенную поверхность наносится слой изоленты. Затем провода размещают в распределительной коробке на расстоянии друг от друга, чтобы они не соприкасались.

Основные требования к проводке в деревянном доме

Все деревянные частные дома отличаются повышенной пожароопасностью. Требования по монтажу в них электрической проводки отличаются от тех, что предъявляются к строениям из кирпича или бетона. Не зря проблемы в домовой электросети являются одной из основных причин возникновения пожаров в коттеджах из дерева.

При проектировании электропроводки в деревянном доме вопросы эстетики интерьера лучше отодвинуть на второй, а то и третий план. Во главу угла здесь следует поставить безопасность и еще раз безопасность. Необходимо с одной стороны до минимума свести вероятность короткого замыкания и нагрева проводов, а с другой – создать негорючую преграду между деревом и потенциальными искрами.

Если подойти к дизайну креативно, можно интересно вписать наружную электропроводку в интерьер

Существует масса СНиПов и ГОСТов, регламентирующих создание внутренней электросети в деревянном здании. Но основной документ – это ПУЭ (Правила Устройства Электроустановок). В последней реакции он был серьезно ужесточен в вопросе организации электропроводки в помещениях, стены которых возведены из древесины. Поэтому если при изучении норм выявляется конфликт между разными документами, то ориентироваться надо именно на ПУЭ.

Рекомендации специалистов

На скрытых участках советуют применять кабель ВВГнг-лс. Его изоляция не распространяет горение (индекс «нг») и характеризуется пониженным дымовыделением («лс»).

Электросчетчик и вводный автомат рекомендуют разместить в шкафу вне дома так, чтобы инспектору энергосбыта не требовался доступ на территорию для снятия показаний и проверки схемы подключения. Оборудование крепят на т.н. трубостойке — специальной конструкции, которую можно изготовить своими руками.

Групповые выключатели, УЗО, реле напряжения и прочие аппараты защиты устанавливают в щите внутри дома. Это дорогостоящее оборудование, и в случае размещения его на трубостойке возникает риск хищения.

В местах прохода кабеля сквозь деревянную стену устанавливают стальную гильзу с толщиной стенки не менее 2 мм. Керамические пробки монтируют только на входе и выходе отверстия. Сверление выполняют перкой диаметром 20 мм.

При скрытой прокладке размер кабель-канала подбирают так, чтобы провод занимал в нем не больше 40% сечения.

Во избежание путаницы соединения жил производят в соответствии с цветовой маркировкой. Синюю используют в качестве нулевого проводника, желто-зеленую — как заземление. Красной, коричневой или черной подключают фазу.

В распределительном щите рекомендуют каждую линию снабдить обозначением того, какие потребители ею запитаны. Это упростит поиск неисправностей и реорганизацию проводки. Также желательно вычертить и разместить у шкафа или внутри схему домашней сети.

Советуют применять УЗО с номинальным током на ступень выше, чем у защищающего его автомата. При умеренных перегрузках выключатель размыкает цепь не сразу, а через несколько минут (до 60). Если номинал у аппаратов равный, через УЗО все это время будет течь чрезмерный ток, что приведет к его поломке.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

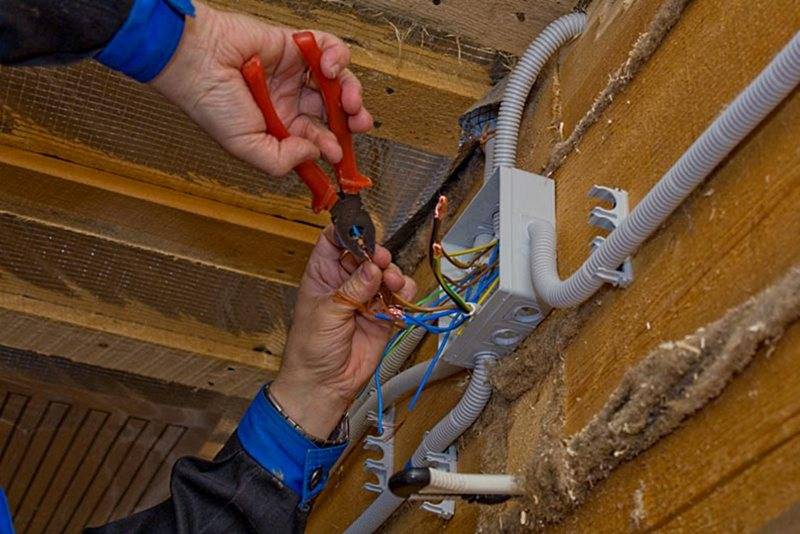

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

№1. Требования к проводке в деревянном доме

Дерево относится к тем видам материалов, которые легко загораются и хорошо горят. Деревянный дом может легко загореться от обычного замыкания в электрической цепи, поэтому процесс монтажа проводки заключается в том, чтобы свести к минимуму вероятность появления короткого замыкания, а в случае его возникновения – минимизировать последствия. К проводке в деревянном доме выдвигаются такие требования:

• использовать только медные жилы с пожаробезопасной оболочкой;
• изолировать проводники в негорючий материал;
• выполнить правильный расчет сечения электрического кабеля, чтобы токовая нагрузка не превышала его возможностей;
• лучше использовать проводку открытого типа;
• скрытая проводка должна находиться в металлической трубе – использовать металлорукав и даже ПВХ гофру с эффектом самозатухания не рекомендуется;
• в щитке обязательно должны быть УЗО и автоматический выключатель;
• лучше использовать качественные материалы от проверенных производителей, так как экономия, связанная с покупкой дешевой китайской продукции, может вылиться большими проблемами.

Выбираем вид проводки

Начнем с того, что в деревянном доме обычно производится проводка открытого типа. То есть, кабель укладывается по стенам, потолку, правда, монтаж чаще всего производится в специальные защитные приспособления. К примеру,

• В пластиковые короба.
• В гофротрубы.
• В металлические трубы.

В чисто открытом виде проводку можно провести по изоляционным роликам. Это старый метод, который сегодня практически не используется. Хотя его иногда применяют, как стилевое оформление в интерьере деревянного дома. Для этого скручивают два одножильных кабеля в виде косички и закрепляют его на ролики, предварительно установленных по трассе проводки. Сами ролики крепятся к деревянной поверхности саморезами или гвоздями.

Электропроводка в металлических трубах

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме

В таких строениях особенно важно соблюдать правила противопожарной безопасности

Базовые принципы монтажа электропроводки в деревянном доме

Дерево — это общестроительный материал с многовековой историей. Из него строят как небольшие гостевые домики, так и коттеджи большой площади. При всех достоинствах как деревянных, так и каркасных домов, основу которых составляют деревянные стойки, многие полагают, что такие строения обладают повышенной пожароопасностью. При этом упускается один важный момент.

Независимо от того, из чего построен дом — кирпич, газобетон, брус или оцилиндрованное бревно, в первую очередь горит мягкая мебель, шторы, занавески, предметы интерьера, бытовая техника и т.д. Т.е. — «начинка» дома, сделанная из сгораемых материалов.

При этом в каменном доме электропроводка, идущая от распределительного щита к потребителям, монтируется в несгораемом материале. Например, кабель закладывается в штробы, которые затем заделываются и штукатурятся.

В деревянном доме застройщик оказывается перед сложным выбором — делать наружную электропроводку, вести кабель внутри деревянных стен или между стоек каркаса.

Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (например, перегрева кабеля), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, например, с аббревиатурой ВВГнг, не поддерживают горение.

Тем не менее, постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Что касается электропроводки, смонтированной в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. На самом деле, мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

Вводный автовыключатель, его подключение, монтаж распределительного щитка и электросчётчика

Установка вводного автовыключателя, как правило, производится после счётчика. Затем в распределительный щиток устанавливают устройство защитного отключения и вводной автомат. Далее необходимо заземлить щиток и сделать монтаж, полагаясь на схему.

Схема устройства автоматического выключателя

Выбор вводного кабеля осуществляется из предельной мощности всего имеющегося электрического оборудования. Функция вводного автоматического выключателя заключается в резервировании групповых автоматов и обесточивания дома при неисправностях в электропроводке.

Проводка в доме зависит также и от фазы сети. Для этого используют одно-, двух- или трёхполюсные автоматические выключатели. То же самое и с электросчётчиками. Они бывают двух видов: одно- и трёхфазные. В свою очередь, трёхфазные счётчики делятся на четыре типа включения: прямое, косвенное и полукосвенное.

Также существует счётчик учёта реактивной энергии. Изначальная схема должна содержать эту информацию. Счётчик электроэнергии устанавливается в специальный щиток. В частном доме он обычно располагается на высоте 1,5-1,7м для более удобного доступа.

Классификация автоматических выключателей

Желательно определить дату изготовления счётчика, которая не должна быть старше одного или двух лет (для одно- или трёхфазного счётчика соответственно). Также рекомендуется иметь расцепитель, помещённый в специальный опломбированный корпус. Такой электромонтаж даст возможность провести полное отключение оборудования от сети.

Проект

Перед тем как приступить к выполнению работ, необходимо разработать и согласовать проект. В нем необходимо указать расположение всех элементов в доме.

Для того чтобы все верно спроектировать, необходимо знать примерную нагрузку, которую будут оказывать электроприборы. Разумеется следует выполнить подсчет с определенным запасом мощности, ведь в будущем вы можете приобрести дополнительные приборы. Проектирование осуществляется в следующей последовательности:

Чтобы выполнить проводку грамотно, сначала сделайте чертеж

1. Необходимо начертить подробный план здания, на котором должно быть указано местоположение всех электроприборов, розеток, а также оборудования с индивидуальным подсоединением.
2. На чертеже должны присутствовать данные о мощности приборов, при этом обязательно учитываются пусковые токи электромоторов. Осветительное оснащение подсоединяется к другим группам, а их число зависит лишь от особенностей здания, а также мощности приборов. Для компактного дома светильники рекомендуется определить в одну группу.
3. Следует учитывать, что электропроводка должна позволять подключить наружные осветительные приборы для двора. Если вы лишь изредка используете дом в качестве ночлега, то рекомендуется подсоединить освещение двора на другой выключатель, что позволит отключить питание в доме на время отсутствия, но оставить функционировать наружное освещение.
4. Электрические приборы, которые потребляют большое количество энергии следует подключать к отдельной группе через другой выключатель. К числу таких приборов можно отнести котел и подобное оснащение.

Перед выполнением монтажных работ в деревянном доме подсчитайте предельную потребляемую мощность для каждой группы. Для этого сложите все электрические приборы, которые вы можете использовать одновременно.

Порядок монтажа электропроводки

Монтаж электроснабжения дома начинают от генерального автомата и вводного щитка согласно заранее составленной схеме и плана размещения электроприборов-потребителей. Весь монтаж разделяется на отдельные секции, каждая из которых оснащается собственным маркированным автоматом выключателем. В отдельные монтажные секции можно выделить различные комнаты, надворные вспомогательные строения, уличное освещение, отдельные электроприборы большой мощности и пр.

Для удобства монтажа секции обозначаются и нумеруются на принципиальной схеме, а на каждый секционный кабель ввода электроэнергии вешается небольшая по размерам бирка с номером, соответствующим схеме. Это значительно упрощает процесс монтажа и исключает возможные ошибки подключения. Принципиальная схема разводки электрического кабеля может быть размещена на внутренней стенке или дверце вводного распределительного щитка.

Электропроводка в деревянном доме своими руками производится легко, если имеются в наличии следующие инструменты:

• омметр;
• вольтметр или тестер;
• кусачки, пассатижи или бокорезы с изолированными рукоятками;
• молоток;
• отвертки;
• рулетка;
• строительный уровень;
• монтажный нож для разделки провода;
• электрическая дрель;
• ножницы по металлу;
• пила ножовка.

Первым этапом монтажа электропроводки является установка генерального предохранительного автомата выключателя, электрического счетчика, распределительного щитка с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода к нему внешнего вводного кабеля.

Для распределительного щитка, электроприборов большой мощности и аппаратуры в металлических корпусах требуется провести также контур заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с подключением к ней приборов болтовым соединением при помощи проводников сечением 10-20 мм.

Следующим этапом является разводка и закрепление электрического кабеля, монтаж электрических розеток, выключателей, стационарных электроприборов и электрического освещения внутри помещения.

Следует учесть, что соединение или наращивание отдельных проводов в деревянном помещении необходимо осуществлять либо при помощи пайки, либо при помощи специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Монтаж электропроводки при помощи скрутки в деревянных строениях запрещается по правилам пожарной безопасности. Изолировать места соединений проводов можно при помощи специальных пластиковых негорючих колпачков. Также допускается использовать негорючую изоляционную ленту.

Электрические розетки и выключатели, устанавливаемые на несущую деревянную основу, должны быть закрытого типа с металлическим корпусом и контактом заземления. Тип используемых электрических выключателей и розеток должен соответствовать мощности электроприборов, подключаемых к ним. Допускается использовать выключатели и электрические розетки с 20-30% запасом по мощности.

Прочтите также нашу статью Розетка с таймером: описание и характеристики.

При проведении монтажа обязательно следует проверять правильность соединения жил кабеля при помощи омметра, также следует проверять сопротивление изоляции провода, особенно при укладке его в металлические трубы. Изоляцию соединений отдельных жил кабеля необходимо производить аккуратно с обязательным контролем сопротивления в точках соединений и отсутствия коротких замыканий.
