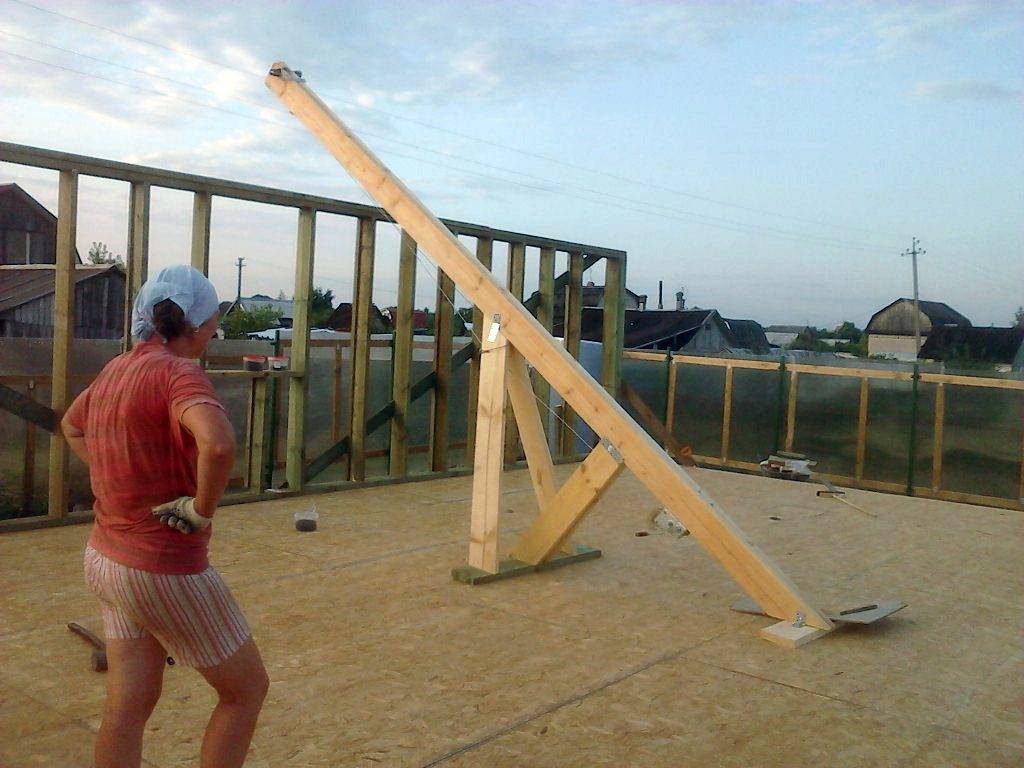

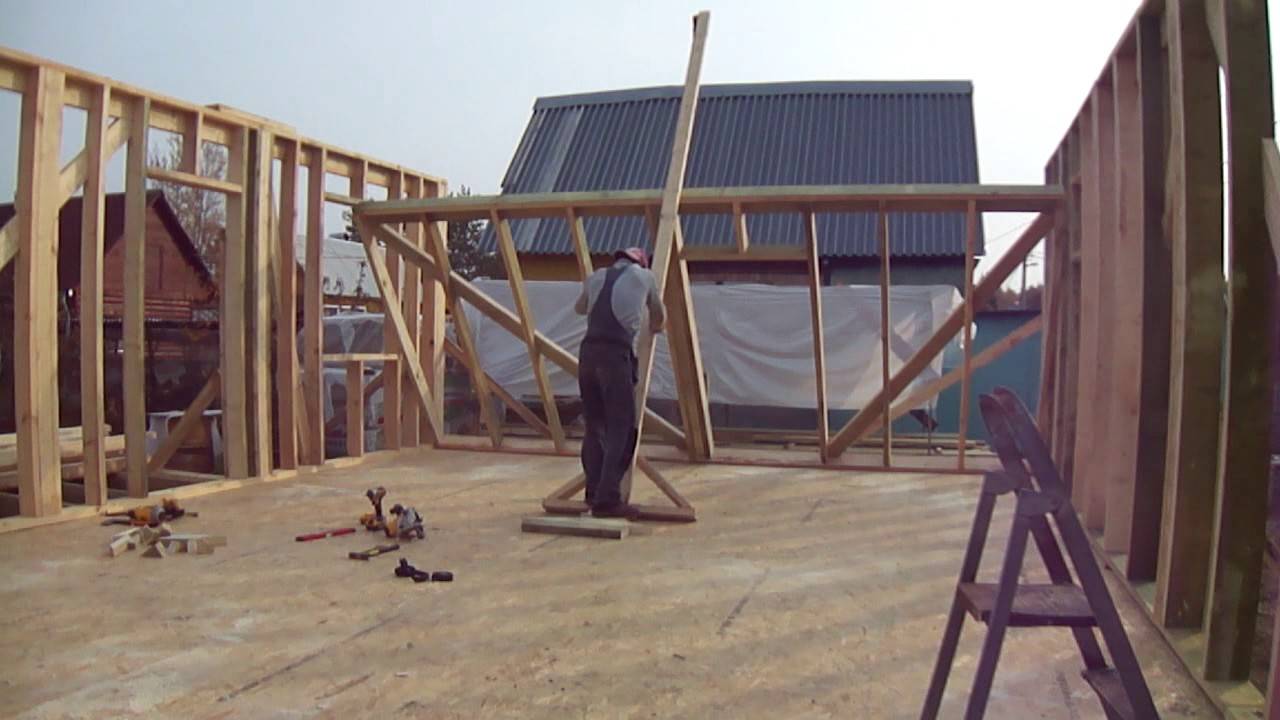

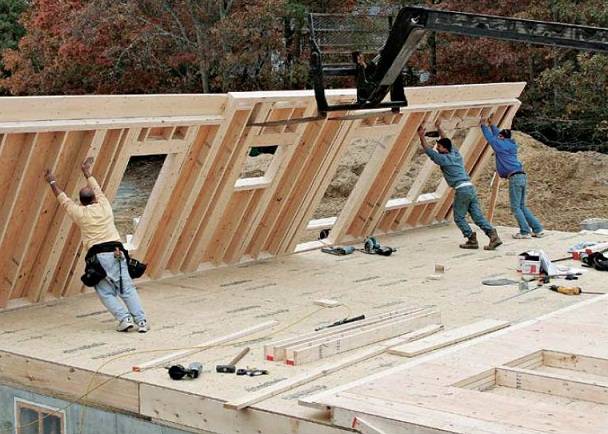

Как поднять каркасную стену одному своими руками

Подготовительные работы, необходимые материалы и инструменты

На подготовительном этапе необходимо осмотреть постройку, оценить степень сложности и длительность планируемого ремонта, определить способ подъема, выполнить работы по защите строения от разрушения при перемещении.

При проблемах с фундаментом есть два выхода — строить новый дом или попытаться его отреставрировать и заменить

О необходимости выполнения ремонта путем подъема деревянного здания свидетельствуют визуальные признаки:

значительный перекос или наклон дома;
появление сети трещин на внутренней и внешней отделке;
локальное или полное оседание;
углубление в грунт части фундамента;
существенное нарушение целостности основания.

Перемещение строения по вертикали производится для производства следующих видов мероприятий:

Выполнения частичного или капитального ремонта основания.
Предотвращения оседания строения.
Замены сгнивших опорных балок по периметру здания.
Выравнивания перекосов коробки.
Осуществления защитной обработки древесины.
Устранения допущенных строителями ошибок.

Чаще всего поднять деревянный дом надо, когда возникают проблемы с фундаментом

С целью определения метода, руководствуясь которым будет подыматься дом при помощи специальных устройств, на предварительном этапе анализируются следующие факторы:

масса постройки. Каждый домкрат должен обеспечивать 40-процентный запас грузоподъемности. Для этого рассчитывается полный вес строения путем перемножения кубатуры коробки на удельный вес древесины, равный 0,8 т/м3. К полученному числу суммируется вес перекрытия, кровли и отделки;
размеры коробки здания. При длине постройки более шести метров велика вероятность проседания брусьев или бревен в зоне сращивания. Потребуется дополнительная установка опорных элементов на участках состыковки;
наличие внутренней облицовки. Использование для отделки стен внутри помещения листов гипсокартона или применение штукатурки усложняет выполнение мероприятий. Установка с внешней стороны углов досок толщиной 50 мм позволит избежать повторного ремонта внутри помещения;
особенности почвы. В зависимости от структуры грунта, на который будет опираться нижняя плоскость грузоподъемного устройства, может возникнуть необходимость применения бетонных блоков или специальных щитов увеличенной площади. Это позволит предохранить домкрат от погружения;
высота перемещения. Длина рабочего хода штока ограничена конструкцией грузоподъемного устройства. Применение специальных подкладок из прочного бруса квадратного сечения с размером стороны 100–150 мм позволит постепенно добиться требуемой высоты перемещения;
продолжительность выполнения ремонтных мероприятий. Срок ремонта определяется степенью сложности, при длительном выполнении которого нежелательно опирать строение на шток. Целесообразно использовать временные конструкции из металла и древесины, имеющие достаточную опорную площадь.

Иногда для постройки строения выбран неудачный участок, тогда ставят в другом месте новый фундамент и перетаскивают дом

Подъем дома на необходимую для ремонта высоту может осуществляться следующим оборудованием:

Подъемным краном. Используется в основном с целью подъема для перемещения строений на другой участок.
Мощными домкратами. Широко распространенный метод перемещения деревянных построек в вертикальной плоскости.

Планируя поднять дом на домкратах, следует выполнить подготовку:

обесточить электроснабжение;
выключить подачу газа;
перекрыть водопроводные магистрали;
отключить систему канализации;
обеспечить свободное перемещение через крышу дымохода печи, установленной на самостоятельный фундамент;
отключить смонтированный на индивидуальной основе котел от труб отопления;
произвести разборку пола в районе печи и отопительного котла;
зафиксировать неподвижность коробки стальными пластинами, прикрученными к углам.

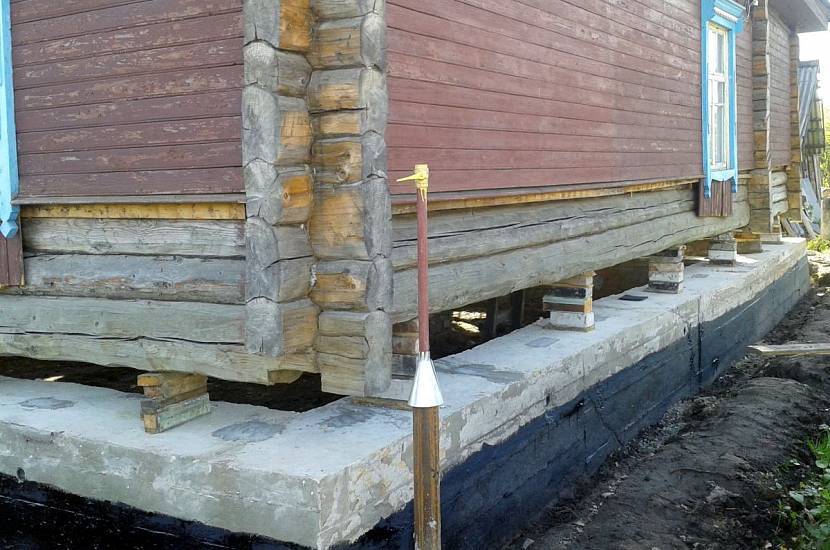

Домкратом немного приподнимают сруб. За один раз всего 2-3 см

Отправим материал на почту

Даже сейчас многие строят дома из бревна или бруса. Но дерево подвержено гниению и грибковым заболеваниям. Поэтому возникает необходимость в замене нижнего венца. И в этой статье мы расскажем о том, как поднять дом домкратом своими руками

Вы узнаете, какая есть технология этого вида работ, как по внешним признакам определить, нуждается ли сруб в ремонте и почему важно хорошо подготовиться к поднятию дома. В конце статьи вы найдёте информацию о распространённых ошибках и видеоролик о том, как залить фундамент под поднятый сруб

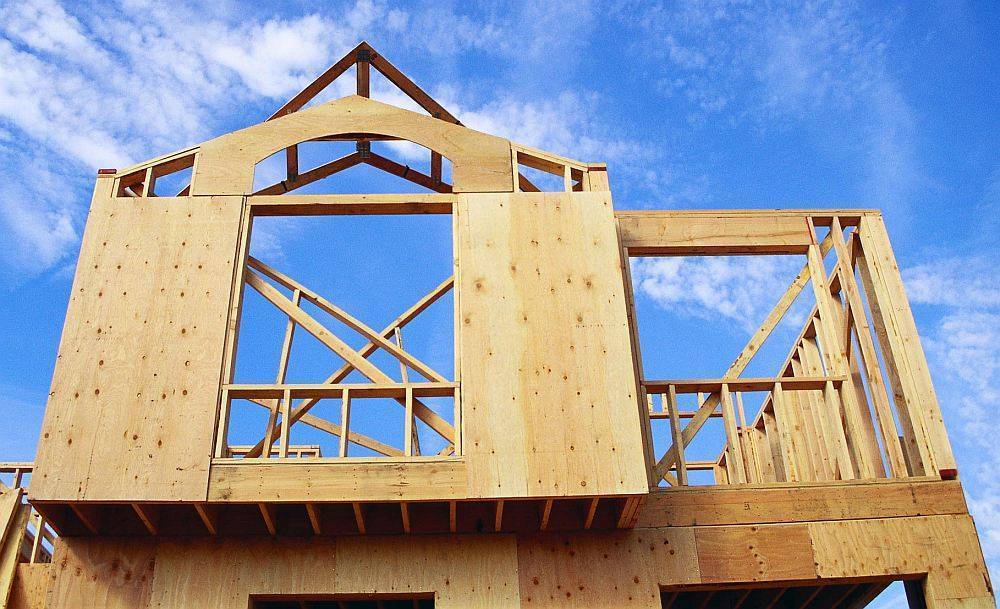

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

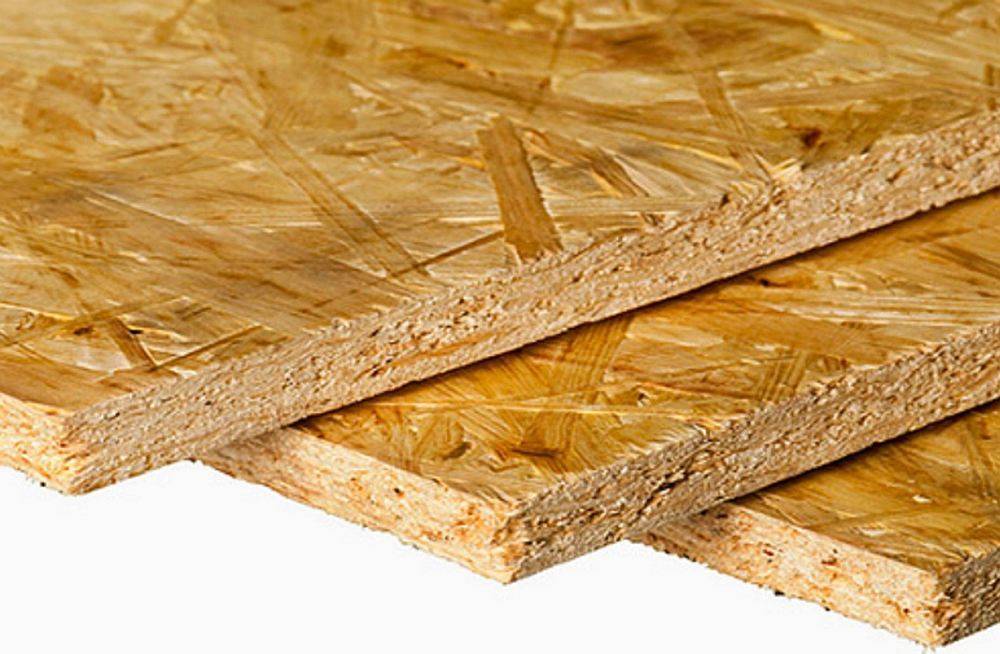

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

Оптимальное соотношение цены и качества.
Легко поддаются обработке – резке, сверлению, шлифовке.
Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

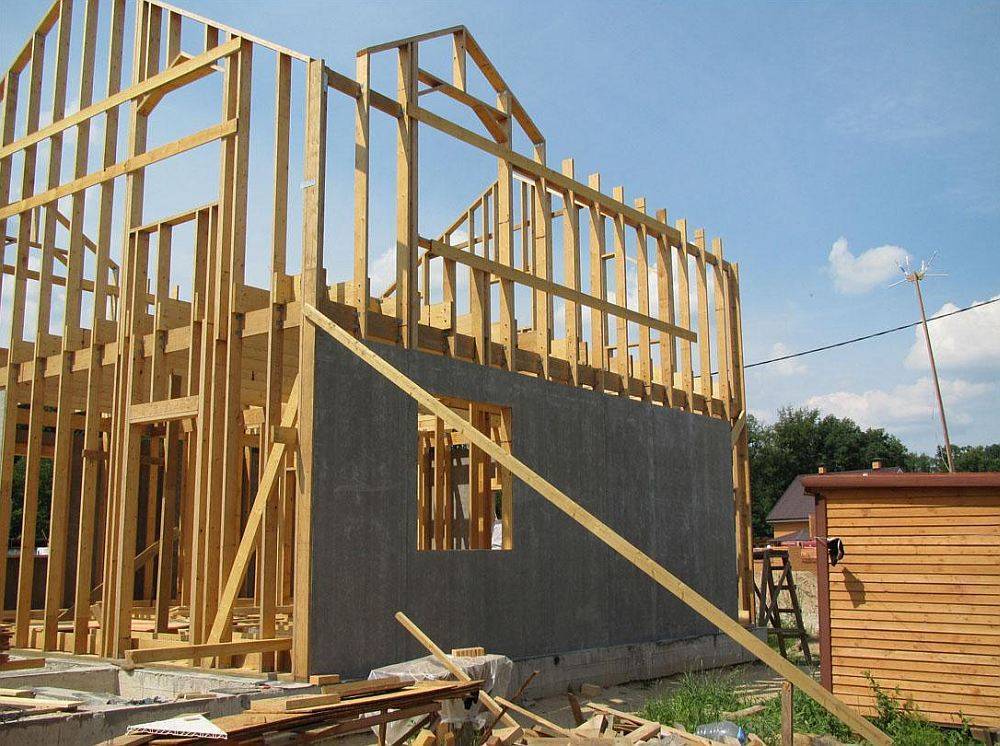

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
Не боятся грызунов.
Экологически безопасны. Не выделяют в воздух вредные вещества.
Пожаробезопасны, относятся к категории слабогорючих материалов.
Хорошо сохраняют тепло.
Имеют хорошую паропроницаемость, являются «дышащими».
При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

Большой вес.
Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
Экологически безопасный.
Плиты имеют малый вес.
Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

не боится низких температур;
легко поддается обработке;
высокая прочность на сжатие;
доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
Их стыки должны приходиться на середину каркасного бруса.
Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
Саморезы вкручивают с отступом от края плиты не менее 10 мм.
Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Как передвинуть каркасный дом

Теперь вы знаете, как поднять щитовой дом, но иногда возникает необходимость его перемещения. Например, в случае близкого расположения к границе участка, вне ваших законных владений, около газовой трубы и т. д.

С технологией лучше всего знакомы специальные компании по услугам передвижки домов и сооружений. Они закладывают новый фундамент высокого качества и на любое расстояние, без разборки и демонтажа, передвигают каркасно-щитовые здания. И если новая стройка занимает от месяца до трех, то передвижка готового дома требует нескольких суток или недель, а то и вовсе одного дня.

Итак, как передвинуть каркасный дом, пошаговая инструкция:

Убрать с полок и шкафов бьющиеся предметы, раскрыть межкомнатные двери.
Поднять все сооружение на полметра вверх и завести под каркасник рельсы.
Завести между домом и рельсами большое количество труб диаметром 57 мм.
Дом опоясать тросом, углы в местах стыка с тросом защитить уголком 10х10 см.
Винтовую сваю диаметр 102 мм с толщиной стенки 6 мм установить на двухметровую глубину, прикрепить монтажно-тяговый механизм, переставить рельсы и трубы.

На финальном этапе необходимо подложить гидроизоляционные материалы, вынуть трубы и спустить дом на новый фундамент.

Проблема №1: исполнители

Мы уже как-то писали, что количество строительных фирм «с опытом каркасостроения» за несколько лет выросло в десятки раз. Чуть ли не каждый строитель теперь готов построить вам каркас «любой сложности под ключ». В этом-то и проблема – строить готовы все, а за качество отвечать − единицы.

По примерам работ таких «всемогустроителей» можно книгу написать. Вот, например, результат работы одной строительной бригады (на фото), которым поделился один из заказчиков на форуме.

Что здесь не так?

Выбранный вид фундамента не смущает, если думать, что он для временной постройки.
Обвязочный брус из двух плашмя уложенных досок на столбы из блоков. Заметьте, без гидроизоляции даже! Такое решение обернется позже прогибом и деформацией всего каркаса. Правильный обвязочный брус − это три доски 50*150 на ребро.
Опирание стропил выполнено без зарезов, перекрытие второго этажа держится… на уложенной плашмя доске!

Самый дельный совет на форуме: все аккуратно разобрать, бригаду выгнать, зарплату им выдать уголками и шурупами.

Или вот еще: «Компания-подрядчик строит для нашей семьи 2-этажный каркасный жилой дом на винтовых сваях. Брус уложили не по центру свай (якобы сваи криво завинчены). В результате − продольный составной брус по центру столовой, лежащий на линии из 5 свай с пролётами от 1650 до 2100 мм и общей осевой длиной 7600 мм, уложен с боковым смещением примерно 55-60 мм. Сторона бруса выступает за край оголовка на 35-40 мм. Осевая проекция бруса вообще лежит за краем сваи. Куда большая проблема в том, что продольный брус состыкован внахлёст не над оголовком, как положено, а в воздухе».

В итоге, обнаруженную проблему строители устранили. А если бы заказчик не проверил работу?

Подготовительные работы, необходимые материалы и инструменты

значительный перекос или наклон дома;
появление сети трещин на внутренней и внешней отделке;
локальное или полное оседание;
углубление в грунт части фундамента;
существенное нарушение целостности основания.

Перемещение строения по вертикали производится для производства следующих видов мероприятий:

Выполнения частичного или капитального ремонта основания.
Предотвращения оседания строения.
Замены сгнивших опорных балок по периметру здания.
Выравнивания перекосов коробки.
Осуществления защитной обработки древесины.
Устранения допущенных строителями ошибок.

Чаще всего поднять деревянный дом надо, когда возникают проблемы с фундаментом

масса постройки. Каждый домкрат должен обеспечивать 40-процентный запас грузоподъемности. Для этого рассчитывается полный вес строения путем перемножения кубатуры коробки на удельный вес древесины, равный 0,8 т/м3. К полученному числу суммируется вес перекрытия, кровли и отделки;
размеры коробки здания. При длине постройки более шести метров велика вероятность проседания брусьев или бревен в зоне сращивания. Потребуется дополнительная установка опорных элементов на участках состыковки;
наличие внутренней облицовки. Использование для отделки стен внутри помещения листов гипсокартона или применение штукатурки усложняет выполнение мероприятий. Установка с внешней стороны углов досок толщиной 50 мм позволит избежать повторного ремонта внутри помещения;
особенности почвы. В зависимости от структуры грунта, на который будет опираться нижняя плоскость грузоподъемного устройства, может возникнуть необходимость применения бетонных блоков или специальных щитов увеличенной площади. Это позволит предохранить домкрат от погружения;
высота перемещения. Длина рабочего хода штока ограничена конструкцией грузоподъемного устройства. Применение специальных подкладок из прочного бруса квадратного сечения с размером стороны 100–150 мм позволит постепенно добиться требуемой высоты перемещения;
продолжительность выполнения ремонтных мероприятий. Срок ремонта определяется степенью сложности, при длительном выполнении которого нежелательно опирать строение на шток. Целесообразно использовать временные конструкции из металла и древесины, имеющие достаточную опорную площадь.

Подъем дома на необходимую для ремонта высоту может осуществляться следующим оборудованием:

Подъемным краном. Используется в основном с целью подъема для перемещения строений на другой участок.
Мощными домкратами. Широко распространенный метод перемещения деревянных построек в вертикальной плоскости.

Планируя поднять дом на домкратах, следует выполнить подготовку:

обесточить электроснабжение;
выключить подачу газа;
перекрыть водопроводные магистрали;
отключить систему канализации;
обеспечить свободное перемещение через крышу дымохода печи, установленной на самостоятельный фундамент;
отключить смонтированный на индивидуальной основе котел от труб отопления;
произвести разборку пола в районе печи и отопительного котла;
зафиксировать неподвижность коробки стальными пластинами, прикрученными к углам.

Домкратом немного приподнимают сруб. За один раз всего 2-3 см

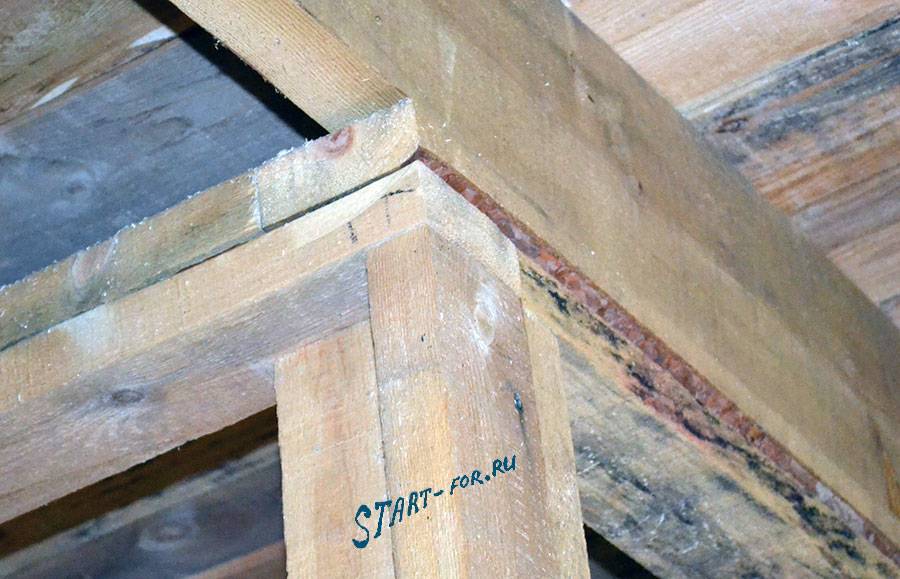

Стыковка и сборка каркасных стен

Когда все стены каркаса собраны производится сборка и стыковка каркасных стен. Этот процесс обеспечивает соединение всех стен второй верхней обвязкой, которая отличается от первой противоположной длиной.

Таким образом она как-бы перевязывает весь дом и не позволяет стенам разойтись или отодвинуться друг от друга.

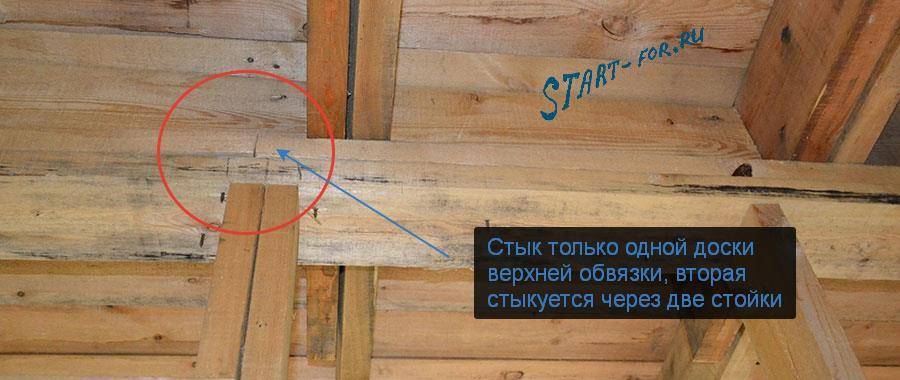

На фото видно, как я выполнял перевязки стен. Для себя необходимо помнить, что стыки обвязок необходимо разнести на расстояние как минимум две стойки.

Да и еще один момент, я в качестве утеплителя применял минеральную вату. Этот утеплитель требует пароизоляции изнутри дома, поэтому я заранее проложил полосу пароизоляции между верхними обвязками каркаса.

Я уже не помню откуда это я вычитал, но точно помню, что вата требует «зонт» над собой в виде пароизоляции. Еще я заложил полиэтилен в местах примыкания внутренних стен к наружным, чтобы также не мучится с обходом стоек.

Каркасный дом своими руками. Часть 3. Поднятие стен.

Просмотров: 87 613

Dmitriy Karpukhin

Очень правильный положительный опыт. И очень нагляден для новичков. Для тех, кто еще решается: 1. Фундамент не нужен. Очень практичны и правильны по размеру табуретки высотой 60 см. Для рукастых, но жадных и перфекционистов смею предложить конус: выкапывается коническая яма, в нее кладется монтажная пластина с анкером, закрепляется надувной мяч диаметром 40 см и заливается бетоном марки 400 под пленку и на пару недель, чтобы марку набрало — можно прикопать. Не забудьте вмонтировать пару ручек из проволоки, поскольку каждый конус потянет на 50 л или 125 кг. Такой конус даже на болоте с основанием 60 см сможет держать угол двухэтажного каркасника с шагом до 2 м. Положительно его отличает еще то, что он легче Вашего решения в 3 раза сам по себе, будет гидрофобен и стенка в разы прочнее Вашего сплитерного блока, особенно после Х зимовок. Также у него нет полочки, на которой накапливаются влага и снег, происходит подгнивание лежня. Для Вашего сооружения 6 конусов хватает. Устанавливают их на подушку из щебня: 60 см ямка в 20 см глубиной, туда та же пленка или геотекстиль, насыпать с бугром крупной щебенкой и на нее установить конус. Даже если в процессе что уйдет, можно подложить деревяшку или наварить прокладку. 2. Тяжело поднимать стены, делайте миникаркас по 2-3 стойки. Пусть, немного шатаются — геометрию задаст листовой материал. Даже гипсокартон, если в 2 слоя на клей. Уровень нужен только при монтаже нижней обвязки. Если нуль выведен, то фиксация геометрии происходит по прямым углам листового материала. Заметьте, как жизнь упростится. Соответственно, для обвязки нужна всего одна 2 см доска, вторая же дается основаниями микропанелей. Заметьте, на сколько меньше леса. Внутренние распорки между стойками задаются по длине изоляционного материала — проще устанавливать, чтобы улыбок не было, а распорки служат как основа листового материала, чтобы не изгибался на ветру и дом не трясло. 3. Пока не показали, но может пригодится. С Вашими габаритами логично сделать двухскатную крышу по длинной стороне. С уклоном 50% даст набег более 2 м, а это шикарные антресоли. Вместо стропильной системы, выведите горизонтальные балки (по короткой ширине), что и надежнее, и лучше держать будет, и не так требовательно на нагрузки, поскольку держит по короткому расстоянию. Спасибо за замечательное видео!

Анатолий Романов

Молодец, -я тоже люблю делать один никто не мешает и не учит, если косяки то они твои ругать некого, ща подумываю на тему реставрации дачи.

Красаучег. В одну каску! Молодец.

KARKASNIK

Уважаю кто пытается все сделать сам и не ждать помощи. Алексей есть технология попроще сам через это прошел. Делал себе мансард в одного. Бьешь периметр.Набиваешь углы двумя раскосами, только угловые стойки и стойки в центре стены. Набиваешь временно произвольно на уровне рук 2,5 см толщиной доску. Делаем разметку на периметре и временной доске, наживляем гвозди на временной доске прислоняем стойку и наживляем временным гвоздем. Стойки будут стоять от 1 гвоздя. Набиваем все стойки по тому же принципу. Получаем частокол без верхней перевязки. Ставим лестницу на центральную стойку и заносим кольцевую доску. Пробиваем сверху центр и углы. Остальные стойки пробиваем по мере продвижения. По такой технологии можно бить любую стену на любой высоте в одного. А так молодцом!

я вижу вы видео как ни как обрабатываете, если вы это делаете в премьер про то там есть эффект устранения таких вот качаний камеры, да и в вегасе он тоже имеется я так думаю.

Перенос каркасного дома

Перед непосредственной транспортировкой «каркасника» на другое место, необходимо провести геологические исследования грунта, которые предполагают изучение:

почвы земельного участка;
уровня пролегания грунтовых вод;
воздействия осадков;
глубины промерзания и подвижности грунта.

Помимо этого, следует проанализировать текущее состояние здания и оценить реальные возможности его перемещения. Если подойти к решению этой задачи со всей ответственностью, то транспортировка каркасного дома пройдет без каких-либо осложнений и проблем.

Инструкция переноса «каркасника»

По словам специалистов, лучшим временем для переноса здания является зима или поздняя осень, когда наступили первые заморозки. Подмороженная земля более плотная, что обеспечит надежную установку домкратов, а также отсутствие просадки под опорами. Все это гарантировано исключит даже малейшие смещения и перекосы в конструкции здания во время транспортировки.

Перемещение каркасного дома, как правило, производится следующим образом:

Поднимаем здание примерно на 40-50 см.
Заводим под постройку «рельсы» – направляющие, по которым строение будет двигаться. Для переноса легкого «каркасника» вполне подойдут двутавровые балки или брусья.
Укладываем между зданием и рельсами большое количество стальных труб диаметром 50-70 мм.
Обхватываем здание тросом. Чтобы натянутые тросы не повредили поверхность «каркасника», углы в местах стыка защищаем металлическими уголками размером 100х100 мм.
Устанавливаем на глубину 2 м винтовую сваю, размер которой в диаметре 102 мм, а толщина стенки – 6 мм.
Прикрепляем к свае монтажно-тяговой механизм (МТМ).
Перемещаем строение при помощи МТМ, попутно переставляя рельсы и трубы. На этой стадии можно демонтировать старый фундамент, заливать новый и возвращать дом на прежнее место.
После переноса здания в нужное место, аккуратно вынимаем трубы и медленно опускаем дом на новый фундамент.

Если транспортировка дома проходит с соблюдением всех правил, то здание прослужит еще долгие годы и останется таким же крепким и надежным, как до переноса.

Плюсы и минусы

Внешне такое строение не отличить от любого другого — это плюс

Основным плюсом конструкции такого строения является легкость всего здания. Это позволяет в большинстве случаев строительство производить без привлечения спецтехники. Плюс фундамент под таким домом может быть не столь глубоким, как под кирпичной постройкой. В этом отношении только газобетонные блоки могут сравниться с обшитым утепленными панелями каркасом из дерева.

Минусы — после вскрытия 10-летнего дома пенопласт проели муравьи, а стены превратились в опилки

По поводу пожарной опасности древесины, то это касается только необработанных каркасных конструкций. Если дерево пропитано антипиренами, то огонь ему не так страшен. Минусы в большинстве своем таким домам приписывают из-за ошибок строителей или по неосведомленности в вопросах технологии. А многие из них и вовсе мнимые.

Основная упоминаемая в отзывах хозяев “каркасников” проблема – это то, что он получается очень душным. Стены подобного коттеджа вправду почти не пропускают воздух и пар. С одной стороны это позволяет экономить на отоплении, а с другой требует монтажа принудительной вентиляционной системы.

Технология и этапы

Сначала нужно выполнить перенос всей мебели из дома и приготовиться к тому, что работы по замене фундамента займут не менее 6 недель в зависимости от скорости застывания бетонного раствора.

Работа разделяется на несколько этапов.

Установка домкратов. Они должны располагаться в целостном участке основания и использоваться с равномерной скоростью, чтобы избежать повреждения венца дома. Поднятие строения. Необходимо приподнять стены на 6 см выше и удалить ветхие элементы. Предварительно необходимо сделать опоры из брусьев, обработав каждую антисептиком. На место нового основания нужно засыпать 10 см гравия

Важно поднимать строение постепенно: не больше, чем на 2 см за раз с каждой стороны. После каждого подъема необходимо фиксировать положение дома при помощи бревенчатых опор

Удаление старого материала. Поврежденную кладку демонтируют с использованием лома и зубила. Если фундамент местами сохранил свою целостность, то его оставляют.
Установка нового фундамента. В первую очередь, требуется подготовить траншею, глубина которой будет больше прежней. На ее дно засыпается подушка из песка, затем составляется арматурный каркас и опалубка для гидроизоляции.

После этого можно приступать к заливке бетонного раствора. Он затвердеет примерно через 2 недели. Спустя это время, на первый участок основания кладут доски и временные опоры. Каркас каждого следующего участка связывают при помощи арматуры.

Завершающим этапом работ станет установка дома на новый фундамент. Фиксирующие временные балки удаляют.

Необходимо соблюдать правила и последовательность этапов работ – тогда получится правильно отремонтировать или заменить фундамент под деревянным домом.

О том, как заменить фундамент осевшего деревяного дома, смотрите в следующем видео.
