Как починить светильник

Как сделать ремонт солнечной батареи своими руками


Солнечный фонарь

Были приобретены дешёвые садовые фонари на солнечных элементах. Приобретено сразу двадцать штук. Целое лето они стояли в саду и в ночное время радовали глаз. Но к концу лета часть фонарей перестала работать. На следующий год история повторилась. К концу сезона все фонари перестали работать. Это ОБИДНО!

Причины поломок светильников

Разбор светильников выявил причину поломок. Крепление солнечного элемента негерметично. Вода легко проникала в корпус фонаря и вызывала электрокоррозию. И…  быструю смерть электроники. В некоторых фонарях после разборки наблюдалась очень печальная картина. На платах все дорожки  исчезли или окислились до порошка. Схемы были фактически уничтожены. Даже у светодиодов ножки съедены коррозией. (Автор подтверждает такую проблему. В благополучном по экологии районе подобная картина была замечена в разрушении электроники светильников через 6 — 8 лет при отсутствии протечек воды)

Выкинуть светильники конечно просто. Но настоящий мастер попытается своими руками восстановить то, что можно использовать в дальнейших поделках. Самое ценное в садовом фонаре это солнечная батарея.

При разборке ни одна солнечная батарея не была рабочей. Коррозия не щадила металл. На фото хорошо видно как съедено коррозией металлической покрытие у положительного электрода. На одном элементе коррозия съела и электроды!

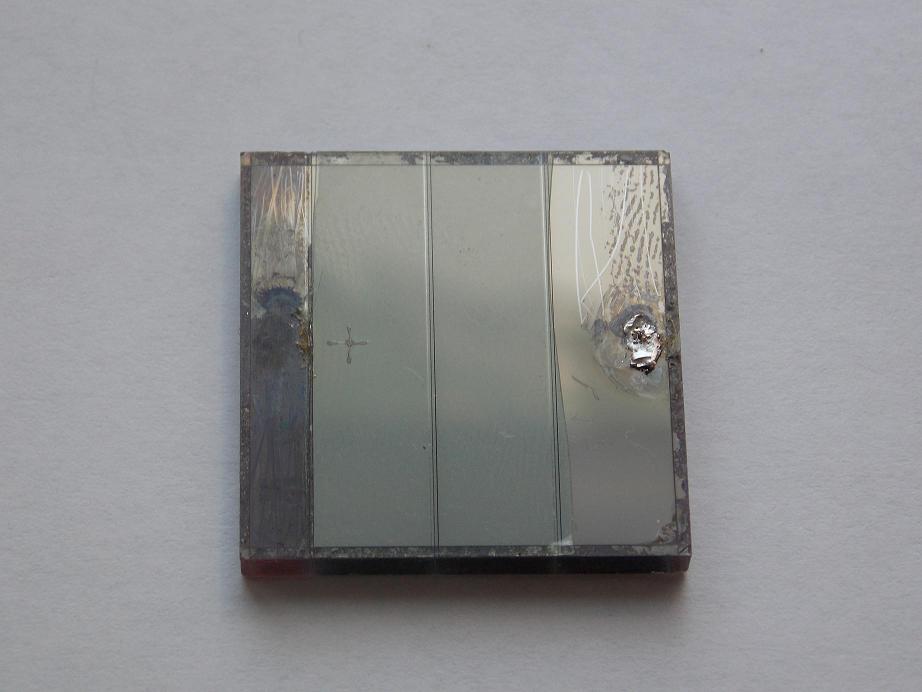

Съеденная коррозией металлизация
Съеденный коррозией электрод

Восстанавливаем солнечные элементы

Аккуратно разбираем фонарь. Главное не оторвать металлические электроды  припаянные к солнечному элементу.

Но как же можно припаять провод к стеклу с которого слетел электрод?

Приступим к восстановлению солнечного элемента.

  1. Для ремонта необходимо приобрести токопроводящий клей, например такой, как на фото.
  2. Отпаиваем провода от электродов, если таковы ещё остались.
  3. Зачищаем от краски, лака, если есть плёнка, то убираем её тоже. Ширина зачистки несколько миллиметров в том месте где были провода припаяны.
  4. Обезжириваем поверхность.
  5. Клеем восстанавливаем съеденный коррозией электрод. Наносим на зачищенное место клей. Даём клею высохнуть.
  6. Прислоняем провод к месту нанесения клея и капаем припой, буквально чуть-чуть и не более. В этом состоянии провода ещё слабо держатся на элементе, при малейшем рывке провод оторвется. Провод закрепляем на стекле термоклеем.

В принципе на этом шаге восстановление солнечного элемента своими руками и заканчивается.

Присоединяем проводник
Закрепляем проводник термоклеем

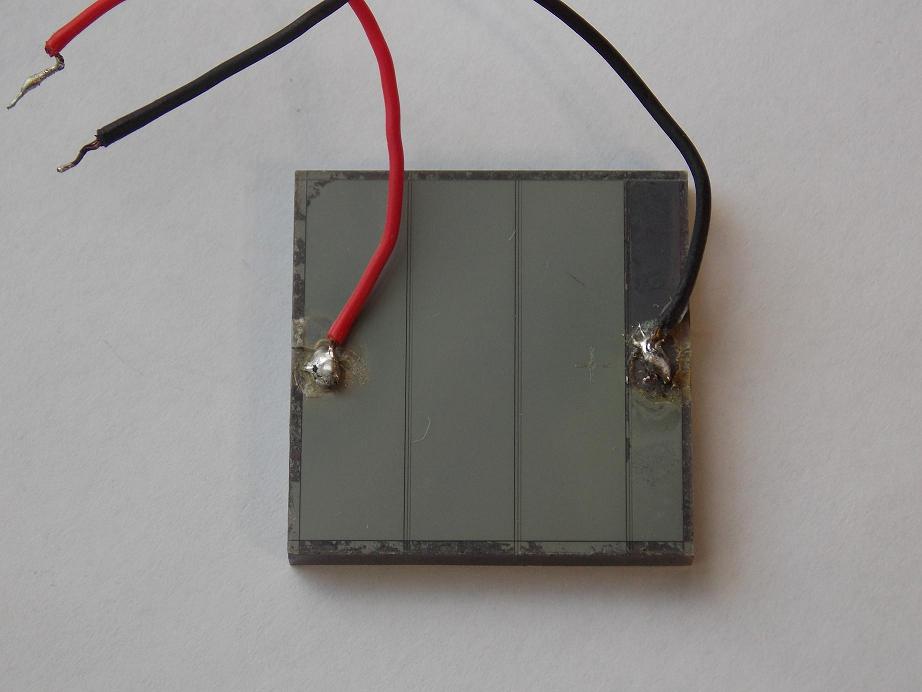

Отремонтированный солнечный элемент

Итоги ремонта

Из двадцати солнечных элементов удалось восстановить девятнадцать штук, это хороший процент. В солнечный день каждый элемент дает напряжение 2…2.5 вольт при токе в десятки миллиампер, что вполне достаточно для построения питания от солнечной энергии различных поделок или изготовления солнечного зарядного устройства.

Материал для публикации любезно предоставил автор Cosmogor. Спасибо Cosmogor!

Смотрите интересные поделки на солнечных батареях

Идея для домашних мастеров

Прочитав нашу статью возможно у Вас возникнет такой вопрос, а можно ли самому собрать такой источник света? Можно, именно так я и сделал, до того как начал использовать заводские LED, и то в силу специфики люстры и дизайна. Используя светодиодную ленту и переделанный электронный трансформатор, была изготовлена лампа на рабочий стол с двумя режимами работы. Позже изготовлен ночник на одном мощном трех вольтовом диоде и декоративном бра из шпагата.

Также можете узнать о том, как сделать LED лампочку в нашей отдельной публикации. Надеемся этой статьей мы вас заинтересовали, не только возможностью ремонта светодиодной лампы своими руками, но и идеей создания красивых и необычных источников света!

Как починить сгоревшую LED лампу с цоколем E27

Что делать, если настольная лампа мерцает?

Что делать если не включается лампа

Согласно техническому регламенту не допускается использование настольной лампы на 220 В с прямым соединением к розетке. То есть напрямую подключаться нельзя, только через выключатель.

Чтобы определить причину поломки, применяем тестер. Понадобится проверка целостности электропроводки. Вынимаем штекер из розетки, отключаем лампу и тестируем уровень сопротивления. Подходит только лампа накаливания. Галогенные или светодиодные лампочки не используем, так как они дают разрыв.

Лепестков имеется два:

  • прямой центральный;
  • боковой в виде полумесяца.

Один из лепестков должен напрямую прозваниваться с вилкой. После размыкания переключателя тестируем шнур на целостность. Прикасаемся одним щупом тестера к клемме, вторым — проверяем штекерные штыри. В нормальной ситуации прозванивается одна жила, а вторая размыкается переключателем. Проверяем ее, поставив кнопку в положение включенного света. Если при таком подходе прозваниваются обе жилы, настольная лампа исправна. Однако чаще всего нужно продолжить поиск проблемы и разобрать переключатель.

После разборки видно, что одна из жил — сквозная (байпас). Начинаем прозванивать вторую с обеих сторон (вилка и патрон). В светильниках китайского производства обычно бывает неисправен переключатель. Его дно показано на фотографии ниже. Оно съемное, поэтому для надежности после починки закреплено клеем. Верхняя клавиша зафиксирована на пластиковой оси и легко извлекается. Хотя делать это не рекомендуется ввиду хрупкости материала.

Конструкция переключателя не отличается сложностью:

  1. Клавиша, имеющая небольшую шахту, контактирует с пружинным толкателем.
  2. В основании находится бегунок. Он выполняет замыкание и размыкание контактов.

В данном случае проблема чаще всего возникает со сборкой, поскольку многие домашние мастера идут по пути удаления клавиши и установки и прижатия сверху бегунка. Данный подход не является правильным. Клавиша плохо входит в цоколь светильника. Поэтому проще использовать основание.

Починка либо замена патрона светильника или люстры

Допустим, раскрошился патрон либо контакты так заржавели, что чистить их нет уже смысла. В этом случае рекомендуется патрон заменить. На фото показаны варианты покупной электрики:

Разборка светильника

Укрощение огня, дубль 2. Доработка светодиодной лампы Т10

Перед нами лежит типичный белый керамический патрон для монтажа на плоскость (слева). Конструктивно становится частью настенного светильника для ванной комнаты

Обратите внимание на относительно сильную изоляцию узла. Такой патрон при необходимости приобретается за цену в 30 рублей и ставится взамен старого.
Черные патроны также конструктивно входят в светильник наклонного типа, но уже для кладовой

Не запрещается такой ставить и под потолком ванной, но если зальют соседи, к хорошему такой монтаж не приведёт.
Обратите внимание на конструкцию справа. Наклонный патрон без задней стенки. Мы нашли задник от люстры и показали, что детали отлично подходят друг к другу. Необязательно покупать патрон отдельно, приобретите его в составе электрической части светильников. В магазинах вместо привычных черных патронов читатели, к удивлению, найдут преимущественно белые – пластиковые и керамические. Они по габаритам и конструктиву близко не стояли с привычными. При доработке патрона люстры либо светильника работы прибавится: обычно задник крепится на резьбовое соединение (видно на фото), не подходящее по диаметру к новым стандартам. Придётся доработать напильником, что долго, нудно и не гарантирует удачного исхода. Наше техническое решение смотрится лучше, хотя наклонный светильник чуть дороже патрона в отдельности.

Типы патронов

Бывает полезно почистить контакты патрона. Осуществляйте это мелкой шкуркой. Процедура нацелена на снижение сопротивления контакта. В этом случае розжиг упрощается

Обратите внимание, что галогенные лампы часто несколько раз моргают перед стартом. Это не говорит о необходимости починить светильник, а просто указывает на конструктивные особенности газоразрядных источников

Как отремонтировать настольную лампу своими руками?

В этой статье речь пойдет о ремонте настольной лампы типа «прищепка «. Они имеют большую популярность, из-за своей невысокой цены и мобильности. И хотя большинство из них достаточно добротные, все же, есть одна деталь, которая очень быстро приводит прибор в негодность.


Патрон для лампы

Этой деталью является патрон. То, что он керамический и на первый взгляд внушает доверие, на самом деле всего лишь зрительный обман.

Со временем эксплуатации, в один из дней, когда пришло время заменить лампу, вы замечаете, что она не держится в патроне (см. рисунок ниже).

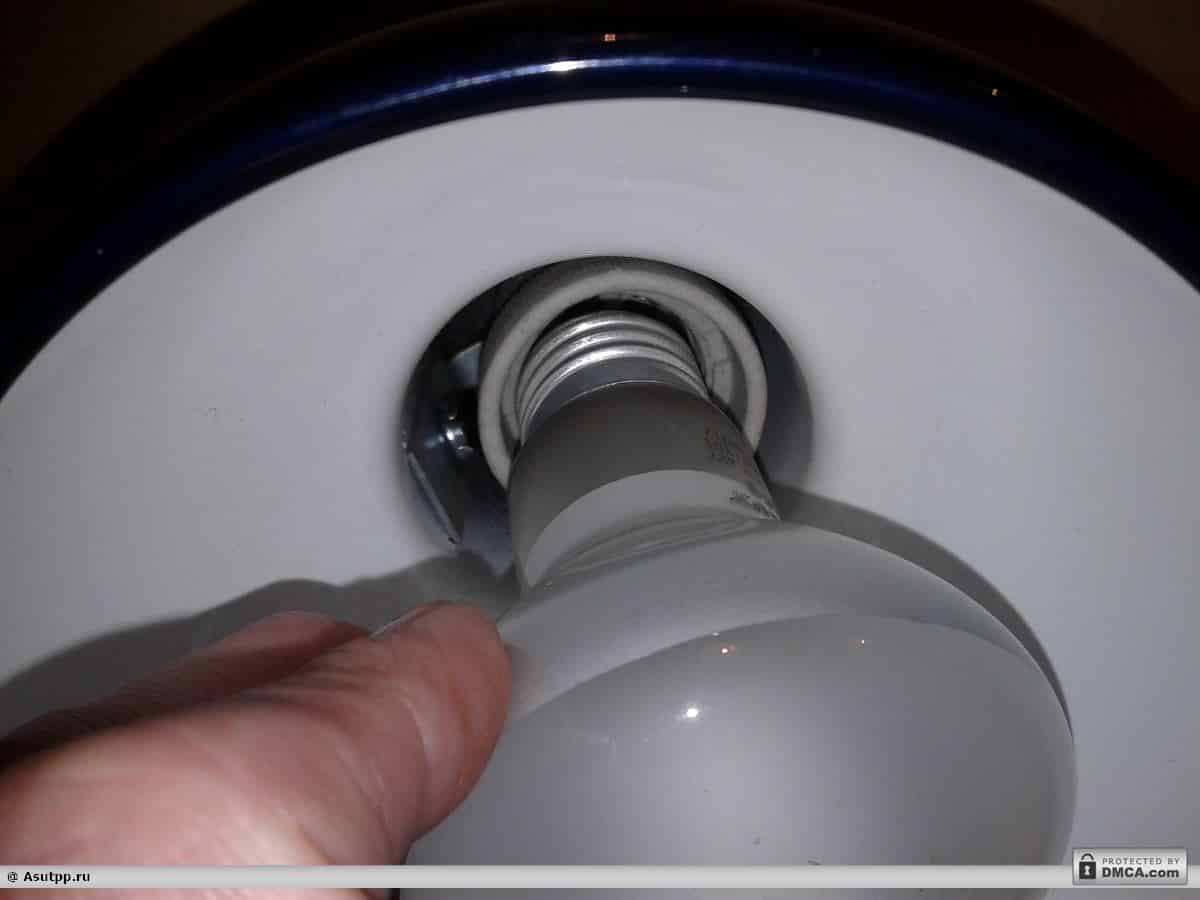

Лампа не держится в патроне

Попытки закрутить лампу, ни к чему не приводят и она просто выпадает.

Некоторые не могут понять в чем же проблема? Потому, что заглянув в патрон, замечают резьбу и все вроде бы нормально. Но лампа ни в какую не хочет держатся.

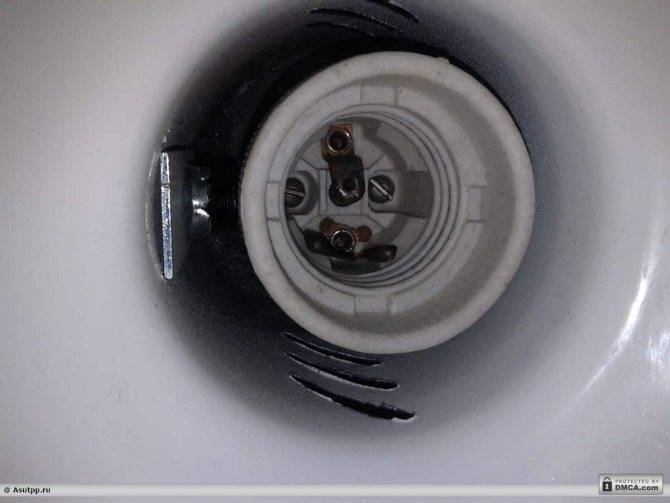

Резьба в патроне

На самом деле проблема находится в металической «юбке», которая установлена поверх керамической резьбы.

Эта деталь изготовлена из тонкого метала и что самое главное — очень слабо держится. Если в светильнике используется лампа накаливания, она очень греет этот ободок и он легко снимается вместе с ней.

Оставаясь на выкрученной лампе, его можно совсем не заметить. А при попытке установить новую лампу, обнаружится, что она выпадает из патрона.

Даже если вы все таки заметили, что «юбка» осталась на лампе, установить и закрепить ее на старое место уже не получится.


Металлическая юбка

В итоге, нерабочий светильник и испорченное настроение. И эта проблема не только настольных ламп. Такая поломка встречается и у люстр, бра и прочих осветительных приборах. А все потому, что у них у всех используются одинаковые китайские патроны. Замена старого на такой же, продлит жизнь светильника на несколько месяцев. Поэтому данный вариант нецелесообразен.

На фото настольный светильник с проблемным патроном. Лампа выпадает, как ни стараться ее вкрутить.


Настольный светильник

Переходим к самому ремонту.

В этом светильнике начать следует со снятия патрона. Он крепится на двух винтах, расположенных внутри него.


Снимаем патрон в светильнике

Когда это удается сделать, или частично получилось, — откручиваем отражатель от гибкой ноги крепления.

На окончании этой стойки есть резьба, а внутри отражателя, основание для патрона, в котором также имеется резьба. С помощью этих двух деталей и происходит соединение стойки с отражателем.

Оголяется шнур, который для комфортного ремонта следует удлинить. Сделать это можно, сняв зажим у основания стойки. В этом может помочь отвертка.


Снятие зажима отверткой

Далее проталкиваем провод с одной стороны гофры и вытягивает с другой.

Чем больше выйдет провода со стороны оголовника, тем удобней будет работать с патроном.


Проталкиваю провод

Понемногу вытягиваем патрон с отражателя. Когда патрон выйдет на достаточную длину, можно его осмотреть.


Вытянул патрон с отражателя

С обратной стороны винтов патрона установлены гайки, поэтому открутить их с внутренней стороны не всегда удается.


Гайки на патроне светильника

Сейчас можно это сделать. Монтажная планка свободна (см. рисунок ниже), и теперь нужно откусить провода от зажимов патрона.


Убрал монтажную планку

Можно конечно и открутить зажимы, но они обычно или ржавые или провод на концах такой жесткий, что его все равно придется зачищать заново. Поэтому не стоит тратить время, а лучше сразу откусить провода.

Как проверить работоспособность прибора?

Существует два вида люстр

  • те, которые управляются одноклавишным выключателем или диммером;
  • те, которые управляются двухклавишным выключателем.
  1. Если прибор показывает, что сопротивление близко к нулю, это говорит о наличии короткого замыкания. Тогда люстра должна быть разобрана и отремонтирована.
  2. Если прибор показывает, что сопротивление стремится к бесконечности, нужно установить лампочки в цоколи, ввернуть их и подать напряжение по временной схеме через розетку. Люстра исправна и готова к эксплуатации, если при включении все лампочки зажглись.
  3. Если одна или несколько лампочек не горят, проверку продолжают, чтобы найти неисправность. Для этого отключается питание на светильник и вновь мультиметром или тестером проверяется наличие цепи между выводами люстры и контактами её патронов.
  4. Если все цепи «прозваниваются», значит, сама лампа неисправна. Причина может быть и в залипании центрального контактного лепестка патрона. Тогда потребуется отключить питание и аккуратно отогнуть его на себя, чтобы обеспечить контакт с цоколем.

Если устройство управляется двухклавишным выключателем, проверку выполняют так

  1. Найти и отметить общий провод, если нет маркировки. Общий провод должен иметь контакт со всеми патронами, а два других — только с патронами своей группы. Это можно проверить тестером или мультиметром в режиме омметра.
  2. Теми же приборами проверяется сопротивление между общим проводом и двумя другими (вместе или по отдельности).
  3. Если приборы не сигнализируют о коротком замыкании, то можно вкрутить лампы и сделать пробное включение.
  4. Необходимо подать напряжение между общим проводом и выводами каждой из групп, чтобы убедиться в их правильном включении.

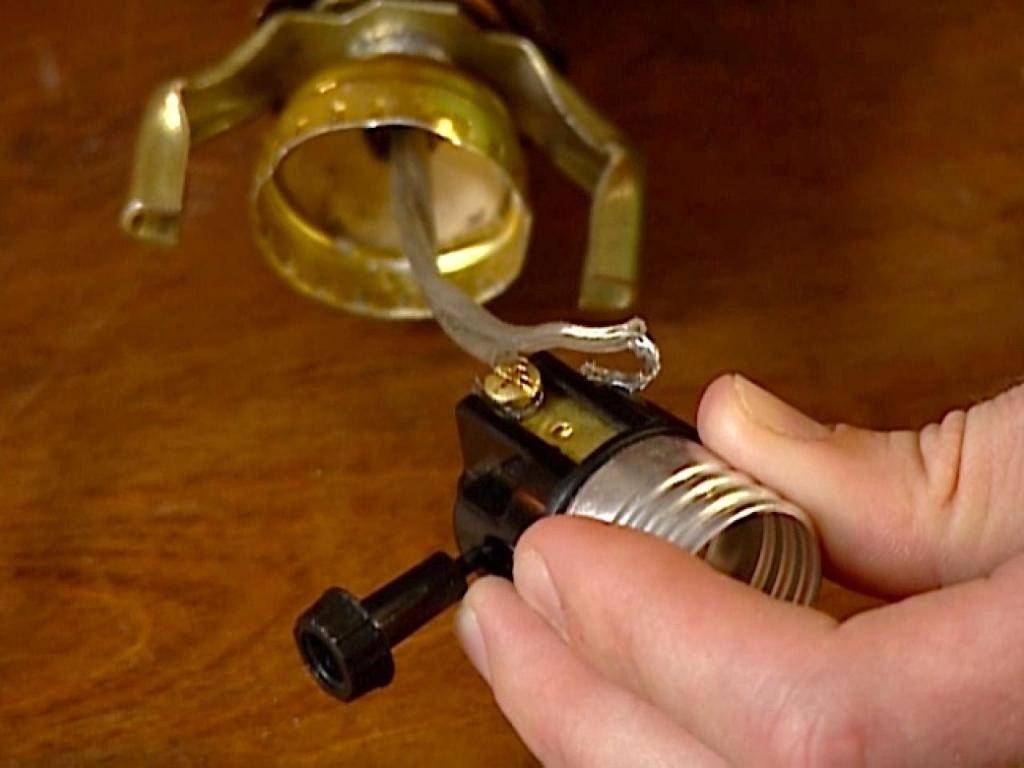

Ремонт патрона

Раздробленный патрон или деталь с контактами, покрытыми следами коррозии, починить не удастся. Единственный вариант — замена.

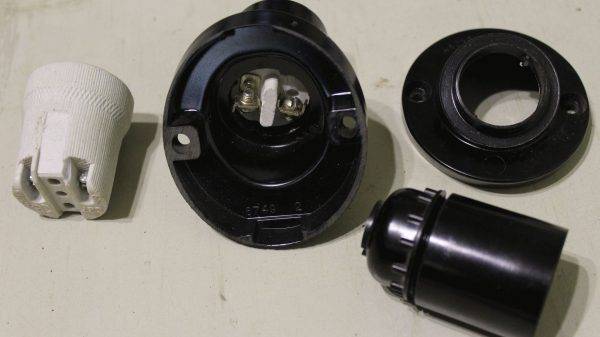

На фотографии вверху показано несколько разновидностей патронов:

Белый керамический патрон, устанавливаемый на плоскость. По конструкции он является составным элементом настольной лампы

Обратите внимание на хорошо изолированный узел. Подобный патрон стоит приблизительно 40 рублей.
Черные патроны подходят к светильникам наклонного типа

Ввиду недостаточно хорошей изоляции устанавливать их в ванной комнате не рекомендуется.

В некоторых случаях для того, чтобы отремонтировать лампу, достаточно почистить контакты патрона. Делают это мелкозернистой шкуркой. Процесс зачистки позволяет уменьшить сопротивление контакта, что помогает упростить розжиг.

Виды поломок и их причины

Причин, по которым люстра перестала корректно функционировать, много. Основные причины сбоев скрыты:

  • в выключателе,
  • лампочке,
  • электропроводке.

Выключатель

Стационарный выключатель, который чаще всего находится на стене, может не работать в результате:

  • окисления проводов,
  • сбоя в работе трансформатора,
  • перегреве,
  • неправильно подобранной электросхеме,
  • частых скачков в сети,
  • перенапряжении.

ВниманиеПричиной поломки может быть неправильная сборка выключателя и некорректная эксплуатация устройства. Например, если на него попала вода

Лампочки

Светодиоды с лампочками могут не работать по причине сбоя или выхода из строя блока питания, выгорания самих светодиодов или перегорания ламп. Лампочки и диоды могут перегореть из-за:

  • скачков напряжения,
  • высокого напряжения,
  • перегрева устройства,
  • бракованных деталей в осветительном приборе.

В любом из перечисленных случаев требуется полная замена лампочек или диодов. Чтобы проверить работоспособность лампочки накаливания, необходимо оценить состояние вольфрамовой нити. Легче всего это осуществить так:

  1. Достать лампочку из патрона и на свету проверить её на наличие обрыва нити. Если нить цела, то далее нужно протестировать целостность цепи мультиметром.
  2. Один из щупов прибора устанавливают на резьбу, а второй — на торец источника освещения. Движение стрелки на приборной панели свидетельствует об исправности лампы. Если стрелка стоит на месте, то лампочка подлежит замене.

При проверке светодиода необходимо осуществить его прозвон мультиметром.

Электропроводка

Проблемы с освещением могут возникнуть из-за неисправности электропроводки, например:

  • если возникло короткое замыкание в цепи,
  • если было осуществлено неправильное подключение устройства к электросети,
  • если не были соблюдены схемы подключения устройства при монтаже.

Чтобы узнать, действительно ли причина неисправности скрыта в проводке, необходимо проверить наличие напряжения. Для этого нужно демонтировать светильник, чтобы получить доступ к отведённым от распределительной коробки проводникам. СоветПроверка напряжения осуществляется индикаторной отвёрткой.

Особенности ремонта светодиодных светильников

Чтобы найти неисправность в диодной люстре, необходимо демонтировать её, внимательно рассмотреть плату на предмет видимых дефектов драйвера, обрыва проводов или других компонентов электросхемы. Если при снятии плафона на глаза попадутся подгоревшие места на цоколе лампы или на самих диодах, это свидетельствует об их неисправности. Исправить это можно, заменив повреждённый элемент либо спаяв разорванные контакты. Светодиоды в цепи соединены в последовательную цепь. Часто следом за одним неисправным диодом гаснет целая цепь лампочек. Чтобы их заменить, необходимо вставить в разъём выводы каждого элемента, но не перепутав их полярность. Ремонт осветительного прибора способен осуществить даже неопытный человек, если сможет правильно определить причину поломки. Первое, что определяют – это тип люстры: светодиодная, управляемая пультом и т. д. У каждого типа светильника есть свои особенности, их нужно учитывать во время ремонта.

Шаг 2 – Разбираем выключатель света

Если потолочное освещение перестало работать и при этом лампочки рабочие, нужно проверить выключатель света, т.к. иногда в нем подгорают контакты, в результате чего ток не поступает к патронам светильника. Разобрать выключатель света довольно просто, об это мы рассказывали в соответствующей статье. После этого нужно визуально просмотреть провода на вводе и выводе из корпуса и сами контакты в виде полусферы. При необходимости для ремонта нужно всего лишь почистить контакты до металлического цвета и собрать корпус, после чего выполнить проверку.

Кстати, если у Вас в комнате люстра с несколькими группами освещения и перестала гореть половина лампочек, проблема может быть именно в двухклавишном либо трехклавишном выключателе, на котором подгорели контакты. Обязательно прочитайте полезную в этом случае статью — как отремонтировать выключатель света.

Помимо визуального осмотра необходимо проверить, подходит ли к корпусу напряжение и идет ли оно дальше по цепи к люстре. Если напряжение есть, значит, выключатель исправен и нужен более сложный ремонт, о котором мы и поговорим далее. Напряжение можно проверить обычной индикаторной отверткой – при соприкосновении жала с клеммой должен загореться светодиод в рукоятке.

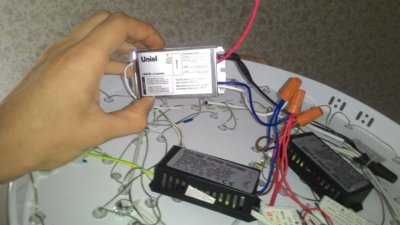

Если люстра перестала включаться с пульта

Если потолочный осветительный прибор включается при помощи обычного коммутационного оборудования, но совершенно не реагирует на сигналы, посылаемые пультом, то причиной является неисправность именно в устройстве дистанционного управления.

Если предполагается самостоятельно выполнить замену приемника, то технология таких ремонтных работ следующая:

  • отключение подачи напряжения в электрическом щитке;
  • демонтаж осветительного потолочного прибора;
  • раскручивание коробки, обрезка проводов и демонтаж старого приёмника;
  • фиксация нового блога питания на двухсторонний скотч в коробку;
  • зачистка изоляции на проводах и соединение их в соответствии с цветовой маркировкой.

На заключительном этапе требуется проверить корректность соединения электрической проводки и изоляции, закрыть коробку и установить осветительные прибор на прежнее место.

После подключения сети на подачу электроэнергии, в обязательном порядке осуществляется штатное тестирование работоспособности потолочного светильника.

Как отремонтировать настольную лампу своими руками?

В этой статье речь пойдет о ремонте настольной лампы типа «прищепка «. Они имеют большую популярность, из-за своей невысокой цены и мобильности. И хотя большинство из них достаточно добротные, все же, есть одна деталь, которая очень быстро приводит прибор в негодность.

Патрон для лампы

Этой деталью является патрон. То, что он керамический и на первый взгляд внушает доверие, на самом деле всего лишь зрительный обман.

Со временем эксплуатации, в один из дней, когда пришло время заменить лампу, вы замечаете, что она не держится в патроне (см. рисунок ниже).

Лампа не держится в патроне

Попытки закрутить лампу, ни к чему не приводят и она просто выпадает.

Некоторые не могут понять в чем же проблема? Потому, что заглянув в патрон, замечают резьбу и все вроде бы нормально. Но лампа ни в какую не хочет держатся.

Резьба в патроне

На самом деле проблема находится в металической «юбке», которая установлена поверх керамической резьбы.

Эта деталь изготовлена из тонкого метала и что самое главное — очень слабо держится. Если в светильнике используется лампа накаливания, она очень греет этот ободок и он легко снимается вместе с ней.

Оставаясь на выкрученной лампе, его можно совсем не заметить. А при попытке установить новую лампу, обнаружится, что она выпадает из патрона.

Даже если вы все таки заметили, что «юбка» осталась на лампе, установить и закрепить ее на старое место уже не получится.

Металлическая юбка

В итоге, нерабочий светильник и испорченное настроение. И эта проблема не только настольных ламп. Такая поломка встречается и у люстр, бра и прочих осветительных приборах. А все потому, что у них у всех используются одинаковые китайские патроны. Замена старого на такой же, продлит жизнь светильника на несколько месяцев. Поэтому данный вариант нецелесообразен.

На фото настольный светильник с проблемным патроном. Лампа выпадает, как ни стараться ее вкрутить.

Настольный светильник

Переходим к самому ремонту.

В этом светильнике начать следует со снятия патрона. Он крепится на двух винтах, расположенных внутри него.

Снимаем патрон в светильнике

Когда это удается сделать, или частично получилось, — откручиваем отражатель от гибкой ноги крепления.

На окончании этой стойки есть резьба, а внутри отражателя, основание для патрона, в котором также имеется резьба. С помощью этих двух деталей и происходит соединение стойки с отражателем.

Оголяется шнур, который для комфортного ремонта следует удлинить. Сделать это можно, сняв зажим у основания стойки. В этом может помочь отвертка.

Снятие зажима отверткой

Далее проталкиваем провод с одной стороны гофры и вытягивает с другой.

Чем больше выйдет провода со стороны оголовника, тем удобней будет работать с патроном.

Проталкиваю провод

Понемногу вытягиваем патрон с отражателя. Когда патрон выйдет на достаточную длину, можно его осмотреть.

Вытянул патрон с отражателя

С обратной стороны винтов патрона установлены гайки, поэтому открутить их с внутренней стороны не всегда удается.

Гайки на патроне светильника

Сейчас можно это сделать. Монтажная планка свободна (см. рисунок ниже), и теперь нужно откусить провода от зажимов патрона.

Убрал монтажную планку

Можно конечно и открутить зажимы, но они обычно или ржавые или провод на концах такой жесткий, что его все равно придется зачищать заново. Поэтому не стоит тратить время, а лучше сразу откусить провода.

Настольная лампа из бутылки

Такой вариант оформления источника света очень распространён, так как сделать настольную лампу из бутылки гораздо проще, чем кажется на первый взгляд.

Бутылка может выступать отличным основанием для настольной лампы или самостоятельным осветительным прибором без дополнения абажура. Особенно это актуально в том случае, если в запасе есть бутылка или банка оригинальной формы или цвета.

Лампа из бутылки своими руками может иметь 2 варианта подключения света:

  • внешний — шнур и патрон для лампочки закрепляются снаружи бутылки;
  • внутренний — шнур продевается через бутылку.

При втором варианте создания настольной лампы из бутылки необходимо предварительно проделать в донышке дырочку так, чтобы бутылка не лопнула. Для этого её нужно закопать в ведро с песком горлышком вниз, оставив над песком около 5 см. На дно необходимо налить небольшую лужицу воды. При помощи алмазного сверла по центру бутылки нужно просверлить дырку, держа дрель строго вертикально. Аналогичную дырку нужно проделать и в крышке бутылки. Теперь можно заниматься оформлением настольной лампы для рабочего стола, тумбочки или подоконника.

Принцип работы

Основным элементом конструкции LED-лампы является драйвер. Сетевое напряжение поступает на электронную плату и проходит через сглаживающий конденсатор с резистором. Благодаря этому ограничивается показатель электротока. Затем питающее напряжение попадает на диодный мостик, состоящий из 4 разнонаправленных полупроводниковых приборов. Этот элемент конструкции необходим для преобразования переменного тока в постоянный. После диодного моста на схеме расположены еще один конденсатор и резистор.

Вам это будет интересно Блок питания из энергосберегающей лампы своими руками

С их помощью показатель электротока снова понижается и ему задается требуемая частота. В результате напряжение питания с необходимыми параметрами попадает на группу последовательно соединенных светодиодов, которые начинают излучать световой поток.

Как заменить приемник питания светодиодной лампы

  1. Приобретите новый приемник вместе с пультом управления.
  2. Проследите за тем, чтобы пульт и приемник были настроены на одну частоту.
  3. Отключите в квартире электричество.
  4. Демонтируйте осветительный прибор и раскройте его коробку.
  5. Обрезав провода, снимите приемник.
  6. Изучив новый блок питания, поместите его в коробку, монтируя на место старого.
  7. Зачистите проводки и изолируйте, соединив между собой провода одного цвета.
  8. Защелкните коробочку и монтируйте осветительный прибор на место.

Как видите, ремонт люстры своими руками выглядит не так страшно, как могло показаться на первый взгляд.

Как починить вышедший из строя элемент?

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

Как починить сгоревшую LED лампу с цоколем E27

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Что делать, если настольная лампа мерцает?

Ремонт патрона

Раздробленный патрон или деталь с контактами, покрытыми следами коррозии, починить не удастся. Единственный вариант — замена.

На фотографии вверху показано несколько разновидностей патронов:

Белый керамический патрон, устанавливаемый на плоскость. По конструкции он является составным элементом настольной лампы

Обратите внимание на хорошо изолированный узел. Подобный патрон стоит приблизительно 40 рублей.
Черные патроны подходят к светильникам наклонного типа

Ввиду недостаточно хорошей изоляции устанавливать их в ванной комнате не рекомендуется.

В некоторых случаях для того, чтобы отремонтировать лампу, достаточно почистить контакты патрона. Делают это мелкозернистой шкуркой. Процесс зачистки позволяет уменьшить сопротивление контакта, что помогает упростить розжиг.

Как отремонтировать настольную лампу дневного света

А вот если у вас на столе живет настольная лампа дневного света (с так называемой люминисцентной лампочкой внутри), с ней методика ремонта будет несколько иной – более тонкой, скажем так.

Для ремонта настольной люминисцентной лампы скорее всего придется использовать драйвер (плату с управляющей электроникой) из новой недорогой энергосберегающей лампы такой же мощности или из такой же не зажигающейся лампы. Подробности этого процесса лучше посмотреть в соответствующем видео ниже.

Смотрите онлайн видео, как отремонтировать настольную лампу дневного света:

При подготовке использованы материалы sprosikak.ru и shutterstock.com

Мощная лампочка – к ремонту

Если ваша настольная лампа рассчитана под использование обычных лампочек накаливания с цоколем Е27 (примерно такая, как на фото вверху), ремонт подобной настольной лампы своими руками будет наиболее простым – за час вполне управитесь. В случае же ремонта настольной люминисцентной лампы времени может потребоваться чуть больше – подробнее о таком ремонте читайте в самом конце этой статьи. В случае с обычными настольными лампами наиболее частой причиной их поломок становятся обгоревшие провода возле патрона – из-за использования лампочек накаливания большей мощности, чем те, на которые на самом деле рассчитана лампа.

Будьте осторожны с лампой – если она вдруг сломалась, а вы пока не знаете причины, не прикасайтесь к ее металлическим частям, пока она подключена к электросети!

Все операции с осмотром лампы и ее ремонтом можно проводить только после того, как штепсель лампы будет вынут из розетки. Почему? Да потому что обгоревшие провода могут прикасаться к металлическому абажуру лампы и при случайном прикосновении к металлу вы запросто можете получить удар током!

LED-подключение к активному источнику

Ремонт светодиодного потолочного светильника может потребоваться из-за прямого включения в сеть. Это распространенная неисправность. Такое действие еще называют «Горячее подключение». Оно означает, что один или несколько диодов в системе были подключены в момент работы всего устройства. В результате это может быть повреждена вся цепь соединений.

Такое действие может привести к короткому и потенциально вредному импульсу электрической энергии, выделяемой из светодиодного драйвера или источника питания. Это, в свою очередь, может привести к немедленному выходу из строя контактов в случае обрыва или короткого замыкания. Элементы могут полностью сгореть. В этом случае ремонт светодиодных светильников своими руками будет проводиться с помощью пайки элементов микросхемы. В редком случае потребуется полная замена всего чипа.

Также может появиться скрытое повреждение, которое приводит к аналогичному отказу светодиодов через потенциально длительный период времени (возможно, до многих месяцев). Обнаружить его проблематично. Потребуются специальные инструменты и навыки в электрике. Этот вид повреждения светодиодов часто классифицируется под термином «Электрическое перенапряжение».

Светодиоды высокой мощности, которые пострадали из-за такой неисправности, часто не имеют видимых признаков повреждения, но часто являются причинами короткого замыкания на определенных участках подключения цепи. Следовательно, при сбое они не будут излучать свет или он будет тусклым.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
