Кондуктор инвентарный металлический что это такое
При монтаже стальных и железобетонных конструкций используют приспособления, позволяющие временно удерживать установленный на место элемент и регулировать его положение при выверке и приведении в проектное положение.
Одиночные приспособления предназначены для удержания одного элемента, групповые — одного элемента или нескольких. Комплекты таких приспособлений называют монтажной оснасткой.
Применяют в основном два вида монтажной оснастки. Первый вид обеспечивает свободную установку элемента и последующую выверку регулирующими винтовыми или другими устройствами. Второй вид непосредственно фиксирует элемент в пределах заданного допуска.
Расчалки (см. схему ниже, поз. а) — гибкие (из канатов) монтажные приспособления, работающие только на растяжение. Расчалками временно закрепляют колонны, чаще всего металлические, при высоте их более 12 м, а также другие конструкции, например первую ферму, монтируемую в пролете. Расчалки 3 закрепляют за ранее установленные колонны либо фундаменты, если это разрешено проектом производства работ, или за инвентарные якоря. Для выверки колонн расчалки снабжают винтовыми стяжками 4, которыми придают расчалкам необходимое натяжение.
Непосредственно в стакане фундамента колонны временно закрепляют клиньями или клиновыми вкладышами 5, позволяющими перемещать низ колонны в стакане фундамента 1.
Подкосы — жесткие монтажные приспособления, работающие на сжатие и растяжение, предназначены для удержания элементов конструкций в заданном положении.
Подкосы (см. схему ниже, поз. б) — наиболее универсальные и широко применяемые приспособления для временного закрепления и выверки панелей стен, перегородок, колонн высотой до 12 м. Подкосы имеют телескопическую конструкцию, что обеспечивает изменение их длины. Их снабжают фаркопфами, захватными замками или крюками с надвижными муфтами 6, струбцинами 8. Конструктивные особенности таких подкосов и их захватных устройств зависят от строповочных элементов конструкций. Наличие в них фаркопфов позволяет плавно изменять длину подкоса на 500 мм и за счет этого наклонять в нужную сторону выверяемую конструкцию.
Приспособления для временного закрепления и выверки строительных конструкций
| а — расчалка, б — подкос, в — кондуктор для установки колонны в стакан фундамента, г — кондуктор для установки колонн на оголовки ранее смонтированных колонн; 1 — фундамент, 2 — колонна, 3 — расчалка, 4 — винтовая стяжка, 5 — клиновой зажим, 6 — крюк с надвижной муфтой, 7 — телескопическая штанга, 8 — струбцина, 9 — панель, 10 — стяжные болты, 11 — рамы, 12 — распорный домкрат, 13 — запорный шкворень, 14 — винты для выверки колонны, 15 — винты для закрепления кондуктора на оголовке колонны, 16 — поворотная балка, 17 — оголовок колонны. |
Распорки — жесткое линейно-монтажное, обычно телескопически удлиняемое приспособление. По основным конструктивным элементам оно аналогично подкосу. Распорки ставят между смонтированной и устанавливаемой конструкциями, например между соседними фермами, панелями перегородок (стен). Для закрепления на конструкции распорки снабжены струбцинами или иными захватными устройствами.
Связи — линейные монтажные приспособления, не обладающие собственной устойчивостью (работают на растяжение), предназначенные лишь для временного крепления в заданном положении монтируемых элементов. Связи закрепляют на конструкциях струбцинами.
Кондукторы — универсальные каркасные приспособления пространственного типа. Их устанавливают на фундаментах или других конструкциях и временно прикрепляют к ним. В кондукторах закрепляют железобетонные колонны, нередко кондукторы используют как подмости для монтажа ригелей и других элементов сборного каркаса зданий.
Одиночные кондукторы (см. схему выше, поз. в) применяют для установки железобетонных колонн высотой до 12 м в стаканы фундаментов. Кондуктор собирают из двух рам 11, стягиваемых болтами 10, колонны перемещают при выверке распорными домкратами 12. Другой тип одиночного кондуктора, например из Г-образных полурам, — уголкообразный или неразъемный из П-образной полурамы (см. схему выше, поз. г) с откидными (поворотными) балками 16, предназначен для установки колонны 1 на оголовки 17 ранее смонтированных колонн.
Время чтения: 3 минуты
Сварка в условиях цеха разительно отличается от сварки в гараже. Если в случае с домашней сваркой вы просто включаете инвертор и варите штучными электродами, то на производстве применяются не только особые технологии, но и специальные приспособления. Они призваны упростить труд сварщика и ускорить работу. Поскольку зачастую именно от количества выпущенной продукции зависит прибыль предприятия.

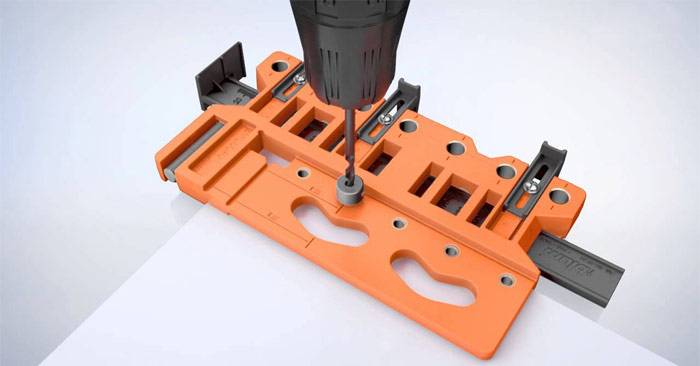

Назначение и классификация мебельных кондукторов
Назначение кондуктора для сверления отверстий – точно направить сверло в требуемую точку, и обеспечить прямолинейность хода инструмента на протяжении всей глубины получаемого отверстия. В металлообработке такие приспособления известны давно, и часто поставляются вместе со станком. В связи с возросшим количеством закрытых соединений в современных мебельных изделиях, потребность в таких кондукторах специалистам по деревообработке весьма актуальна.
Различают следующие разновидности мебельных кондукторов:
- Накладные, которые не требуют фиксации перед началом применения. Они просты, мобильны, но вынуждают при сверлении пользоваться только одной рукой (если дрель или болгарка не установлены в специальную станину). Изготовить такой кондуктор своими руками легко и просто. Используют их преимущественно при получении отверстий в МДФ- или ДСП-плитах.
- Поворотные, которые снабжаются откидными кронштейнами, и позволяют с одного захода выполнить сверление на двух прилегающих друг к другу плоскостях.
- Кондукторы для сверления отверстий под углом. Узкоспециализированный вариант кондуктора, который предназначен для выполнения отверстий под различными углами. Часто сочетается с накладным исполнением рассматриваемой оснастки.
- Скользящие, при помощи которых можно, не меняя установок выполнить несколько отверстий (в том числе, и в несколько рядов). Более необходимы профессионалам, которым приходится часто выполнять подобные работы. Требуют навыков для грамотного применения.
При достаточной жёсткости кондуктора его можно использовать и для сверления отверстий в изделиях, не имеющих ровной плоскости, например, в трубах. Тогда закрепление кондуктора производят при помощи струбцины (для мебели этот вариант не подходит, из-за опасности деформации поверхности).
Параметры изделий
Размеры
Конфирмат имеет следующий размерный ряд (первая цифра – это диаметр резьбы в миллиметрах, а вторая — это длина в миллиметрах):
- 5х40;
- 5х50;
- 6,3х40;
- 6,3х50;
- 7х40;
- 7х50;
- 7х60;
- 7х70.
Ниже приведет вес 1000 штук метизов:
- Винт-конфирмат 5х40 мм – 4,4 кг.
- Винт-конфирмат 5х50 мм – 5,49 кг
- Винт-конфирмат 6,3х40 мм – 7,0 кг.
- Винт-конфирмат 6,3х50 мм – 8,3 кг.
- Винт-конфирмат 7х40 мм – 7,2 кг.
- Винт-конфирмат 7х50 мм – 9,0 кг.
- Винт-конфирмат 7х60 мм – 14,0 кг.
- Винт-конфирмат 7х70 мм – 21,0 кг.
Конфирматы изготавливают по европейским стандартам 3E120 и 3E122.
О процессе монтажа конфирматов расскажет этот видеоролик:
Общая информация о кондукторах
Сегодня в нашей статье, мы поговорим о видах кондукторов, о сфере их применения и возможности смастерить самостоятельно.
Разновидности кондукторов
Следует отметить, что данные устройства используются не только для сверления отверстий, но также, когда выполняют фрезерование, точение и обрубка.
Рассмотрим основные виды приспособлений.
Накладные
Этот вид кондукторов накладывается сверху заготовки. Может лежать как свободно, так и прижиматься с помощью болтов или зажимов. Они ценятся за простоту конструкции и не высокую стоимость.
Поворотные
На корпусе устройства предусмотрены втулки, которыми регулируются оси поворота в горизонтальной, вертикальной и наклонной плоскостях. Эти модели кондукторов предназначены для сверления цилиндрических изделий.
Они не имеют поворотных элементов, способны перемещать деталь и обрабатывать однотипные заготовки.
Универсальные
Эти кондукторы имеют такую функцию, как переналадка. Что позволяет быстро и удобно маленьким предприятиям переключится на производство нового товара.
Описание кондукторов
Начнем с понятия кондуктор — это так называемый шаблон, применение которого позволяет осуществлять комфортное и сверхточное сверление.
Причем сверлить можно как перпендикулярно к поверхности, так и под любым углом. Если вы используете кондуктор, то вам не требуется особой квалификации, делать сложные расчеты, производить разметку, там где будут отверстия, что экономит много времени.
Сферы применения
Как мы видим, благодаря универсальности и простоте своей конструкции кондукторы получили широкое распространение в разных сферах деятельности.
Машиностроение
В отрасли машиностроения применяют для сверления отверстий в разных заготовках, изготовленных из распространенных материалов. Применяют кондукторы, которые повторяют чертеж с точным соблюдением всех размеров. Так же используют, когда требуется сверление отверстий смешанного типа.
Мебельное производство
Самое главное распространение кондукторы получили в мебельном производстве. Мебельные кондукторы применяют для установки фурнитуры, сборке мебели и многих других технологических процессах.
При этом сборка мебели получается аккуратной, точной и быстрой. Большое количество мебели, содержат шканты, которые должны устанавливаться очень точно и тут без кондуктора никуда.
Самый распространенный кондуктор для шкантов — doweling. Используют в основном накладные кондукторы, сделанные из легких материалов.
Строительство
Еще одна сфера, в которой широко применяют кондукторы для сверления отверстий – это строительство. С их помощью производят бурение технологических отверстий в строительных конструкциях, например, при монтаже сэндвич-панелей.
Решает широкий спектр задач, а особенно в сверлении металлических труб. Позволяет четко соблюсти перпендикулярность при сверлении. Применяется также при сверлении отверстий в плитке.
Основные преимущества использования
Кондуктор можно купить или сделать самостоятельно.
Но перед тем как выбрать модель, следует определиться для каких задач, его будут использовать и на основе всех этих данных следует выбрать тип и конструкцию инструмента.
Так почему следует использовать кондукторы для сверления отверстий:
- Интуитивно понятное использование, не требующее профессиональных навыков.
- Низкая цена устройства, а так же возможность самостоятельного изготовления.
- Экономит много времени.
- На обрабатываемой поверхности не требуется наносить разметку с помощью строительных уровней.
- Соблюдение точности при сверлении.
Кондуктор для сверления отверстий является неотъемлемой частью не только производства, но так, же будет полезен и в домашнем быту.
Технология изготовления кондукторов
Элементарный кондуктор производят из дерева, МДФ, ДСП, металла, пластика и прочих материалов из квадратной рейки (или арматуры). Отверстия просверливаются не ближе чем 8 мм от края и 32 мм друг от друга, согласно технологии существующих стандартов. Намеченные центры расширяют до необходимых размеров и подготавливают резьбу. На рейку устанавливают упор.
Более сложные кондуктора требуют разнообразных инструментов и материалов, а также больше времени и сил. Если требуется торцевой кондуктор для сверления, желательно учитывать толщину средней доски ДСП. Для каждой определённой цели можно найти отдельную разновидность или же использовать универсальный кондуктор.
Виды кондукторов для сверла
Существует несколько способов классификации рассматриваемых приспособлений. Как правило, их делят, отталкиваясь от конструктивных особенностей:
- Накладные. Самая простая модель, название раскрывает принцип работы механизма. Она представляет собой кондуктор для перпендикулярного сверления. Его прикладывают к рабочей поверхности и крепят с помощью специальных зажимов. Бюджетные модели необходимо удерживать вручную. Чаще всего используется в мебельной отрасли для сверления заготовок листового типа: досок, ДСП и OSB-плит.
- Поворотные. Используются для обработки изделий цилиндрической формы. Ось поворота может занимать вертикальное, горизонтальное или наклонное положение относительно рабочей плоскости. Направляющие втулки определяют направление сверления.
- Универсальные. Самый популярный тип конструкции. Такие приспособления особенно востребованы на сборочных производственных линиях и других объектах, где обрабатывают различные типы поверхностей. Универсальные кондукторы позволяют быстро настроить параметры обработки под существующие условия.
- Опрокидываемые. Используют для обработки детали в нескольких плоскостях. Наиболее распространенная конструкция представляет собой приспособления для сверления в двух взаимно перпендикулярных плоскостях.
- Скользящие. Такие кондукторы не имеют механизма крепления к рабочей плоскости. Их применяют для выделывания нескольких отверстий с одинаковыми параметрами. Ввиду того что удерживать в процессе работы, а также перемещать по плоскости приходится вручную, обращение с инструментом требует сноровки. По этой причине конструкция не получила широкого распространения и используется преимущественно профессионалами.
- Закрепляемые. В отличие от скользящих кондукторов данный тип имеет механизм фиксации. Это облегчает работу мастера, однако ограничивает простор действий. Это создает определенные неудобства при обработке заготовок на сверлильных станках с одним шпинделем.
Приспособления для сверления под углом
Для сверления отверстий под требуемым углом может использоваться множество различных аксессуаров. К ним относится разнообразный инструмент, устанавливающий требуемый наклон сверла к поверхности:
- приставки;
- накладки;
- кондукторы;
- шаблоны;
- иные специальные приспособления, как самодельные, так и заводского выпуска.
С применением таких устройств процесс создания «сложных» отверстий существенно облегчается и выполняется быстрее. Также специальный инструмент можно применять и для сверления в труднодоступных местах.
Частично к приспособлениям для сверления отверстий под углом можно отнести направляющие приставки, имеющие функцию регулировки наклона. При закреплении направляющей станины (или двух, как в большинстве моделей современных приставок), можно проделать отверстия под различными углами. Наиболее популярны среди профессионалов и домашних умельцев приспособления для сверления под 45°, так как именно такой угол чаще всего используется для соединения элементов в мебельном производстве при создании сложных металлических деталей и конструкций.

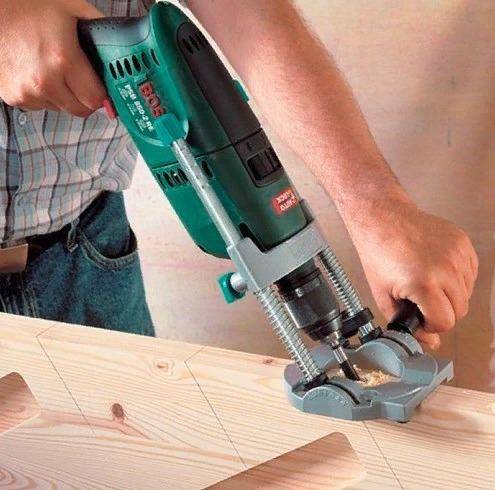

Большинство домашних умельцев используют сделанные самостоятельно стойки для дрелей, модифицируя зажим так, чтобы он мог вращаться. Таким образом, стандартное приспособление превращается в устройство для сверления отверстий в любой плоскости, в конструкцию с настраиваемым углом наклона.
Особенности конструкции и виды
Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.
Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.
Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

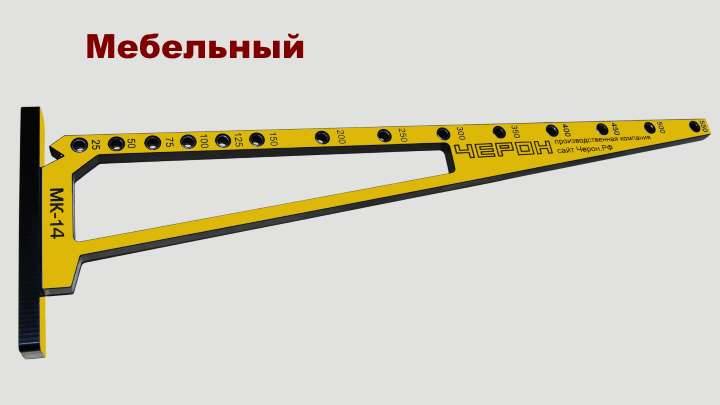

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.
Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.
Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера
Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.
Накладные
Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.
Поворотные
Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.
Универсальные
Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

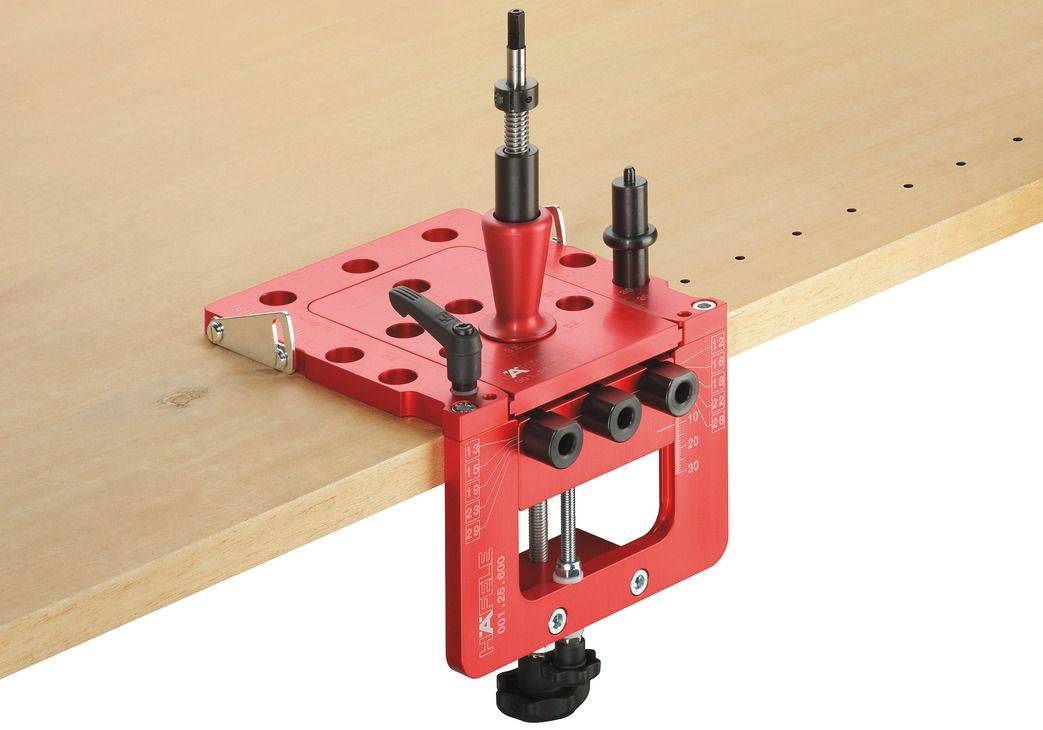

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю
Опрокидываемые
Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.
Скользящие и закрепляемые
Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.
Сверление деталей производят по разметке и по кондуктору.
Кондуктором является приспособление, при помощи которого можно сверлить отверстия в изделии без разметки. Кондуктор укрепляют на детали или заготовке и через отверстия кондуктора просверливают отверстия.
Для точного и быстрого сверления сверло необходимо прочно и правильно укрепить в шпинделе станка или в патроне так, чтобы оно вращалось без биения. При биении сверла отверстие получится неправильной формы и сверло может сломаться.
Чтобы намеченный центр отверстия совпадал с осью сверла и во время сверления деталь не сдвинулась с места, она должна быть прочно укреплена. Просверливаемая деталь укрепляется на столе станка при помощи болтов и прижимных планок или в тисках, установленных на столе.
Машинные винтовые тиски широко используют в единичном производстве, а пневматические машинные тиски применяют чаще всего в серийном и массовом производстве на станках различных групп.
Рис. 1.
Быстродействующие машинные тиски с рычажно-кулачковым зажимом применяют при работе на сверлильных станках. Они обеспечивают быстрый зажим заготовок. Для зажима обрабатываемой заготовки рукоятку 6 нужно перевести в горизонтальное положение.
Кондукторы для закрепления заготовок. Для крепления заготовок и обеспечения правильного положения инструмента относительно оси
Рис. 2.
обрабатываемого отверстия на сверлильных станках пользуются специальными приспособлениями — кондукторами.
Для направления режущего инструмента в корпусе кондуктора имеются кондукторные втулки, которые обеспечивают точную обработку отверстий в соответствии с чертежом. Конструкция и размеры этих втулок стандартизованы. Они бывают: постоянные (рис.1,а) — применяются в кондукторах для мелкосерийного производства при обработке отверстия одним инструментом и быстросменные с замком (рис.1,6) — для кондукторов массового и крупносерийного производства. Втулки изготовляют из стали У10А или 20Х и подвергают термической обработке для придания им необходимой твердости.
Для уменьшения износа втулок и уменьшения смещения оси обрабатываемого отверстия из-за возможного перекоса инструмента во втулке между ее нижним торцом и поверхностью заготовки оставляют зазор. Тогда стружка не проходит через втулку, а сбрасывается в сторону. При сверлении чугуна зазор берут от 0,3 до 0,5 d.
При сверлении стали и вязких материалов (меди, алюминиевых и других сплавов) зазор увеличивается до размера диаметра.
Кондукторные плиты служат для установки в их отверстиях кондукторных втулок. В зависимости от способа соединения с корпусом кондуктора кондукторные плиты подразделяются на постоянные, поворачиваемые, съемные, подвесные и подъемные. Постоянные плиты изготовляют заодно с корпусом кондуктора или жестко соединяют с ним сваркой или винтами. Поворачиваемые плиты вращаются на оси относительно корпуса кондуктора при установке и снятии обрабатываемой детали. Съемные плиты изготовляют отдельно от корпуса.
Подвесные кондукторные плиты устанавливают на нижних концах двух направляющих скалок и закрепляют гайками. Верхние концы скалок свободно входят в отверстия втулок, запрессованных в отверстия корпуса многошпиндельной сверлильной головки, которая закреплена на гильзе шпинделя станка. Подъемные кондукторные плиты по краям имеют два отверстия, которыми их устанавливают на верхних концах двух направляющих скалок и закрепляют гайками. Нижние концы направляющих скалок входят в отверстия корпуса кондуктора. Подъем и опускание направляющих скалок с кондукторной плитой производится от пневмопривода.
Применение кондукторов устраняет необходимость в разметке, нанесении центровых отверстий, выверке заготовок при креплении и других операциях, связанных со сверлением по разметке, снижает утомляемость рабочего и т.д. Поэтому их широко используют в серийном и массовом производстве. Кондукторы по своей конструкции бывают накладные, скользящие, опрокидываемые и поворотные.
Рассмотрим, например, накладные кондукторы, которые называются так потому, что они накладываются на обрабатываемую заготовку и могут свободно лежать на ней или закрепляться. На рис.2 дана схема незакрепляемого накладного кондуктора для сверления четырех отверстий 6. Обрабатываемая заготовка устанавливается базой 5 на наклонной плоскости приспособления так, чтобы оси просверливаемых отверстий расположились вертикально, соответственно направлению рабочей подачи сверла. После закрепления в таком положении на заготовку накладывают кондукторную плиту 4. Два фиксирующих пальца 1 и 2 обеспечивают правильное положение направляющих втулок 3 относительно осей отверстий.
Как выполнить кондуктор собственными руками
Так как разновидностей кондукторов много, благодаря этому станем рассматривать необычную конструкцию и аналог исходя из этого. И так начинаем.
Кондуктор для перпендикулярного высверливания
Его основное назначение получение отверстий в толстых заготовках, под угол 90. По существу — это комплект втулок соединенных в одном корпусе. В большинстве случаев это накладные кондуктора, которые повсеместно используются при мебельной сборке.
Стоит приложить приспособление к поверхности и приступаем сразу к высверливанию, без кернения. Есть один недостаток, устройство следует прочно держать, а тем более в начале работы. Так как от вибрации, устройство может сместиться.
Этого типа кондукторы, можно изготовить собственноручно.
- В виде основы можно применять брусок из дерева, кусочек текстолита, арматуру с квадратным сечением 10хдесять миллиметров.
- Поверхность отлично отделываем, зачищаем и приступим к разметке.
- Нужно учитывать то, что центр отверстий должен находиться в 8 мм. от края заготовки. Это связана с тем что 8 мм. это половина толщины листа Дсп.
- Согласно нормам между центрами отверстий должно быть ровно 32 мм.
- Потом в данных центрах делаем отверстия диаметром 5 мм.
Рукодельный кондуктор можно применять, однако для более комфортного использования следует соорудить упор, чтобы это сделать применяют металл шириной 23-25 мм. и толщиной 1 мм., после этого лист сгибают под угол 90 и прикрепляют к кондуктору. Также в основу кондуктора, можно вставлять втулки разного диаметра.

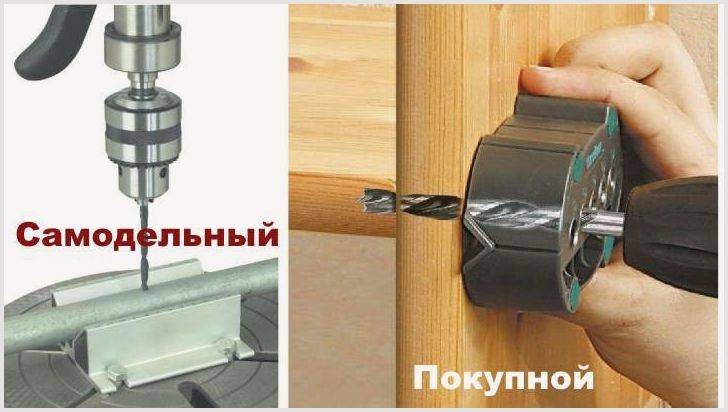

Кондуктор для труб и цилиндрических заготовок
Каждый знает, что сделать отверстие в покатой поверхности проблемно, конец сверла регулярно соскакивает. Этот вид кондукторов, крепится в заданном положении и дает возможность работать очень точно.
Этот вид кондукторов, можно выполнить быстро и собственными силами.
- Нам для этого потребуется брусок из твёрдых древесных пород, безнравственный вдоль диагонали. И кусочек фанеры закрепляем к краешку бруска при помощи шурупов.
- После делаем отверстия необходимого диаметра в бруске из дерева.
Теперь можно сказать все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно улучшить железными гильзами, которые делаются из круглых труб разнообразного диаметра.
Кондуктор для высверливания отверстий под угол
Этот вид высверливания мало где используется.
Подойдёт, когда удержать дрель или шуроповерт под необходимым углом как правило невозможно.
Тут нужно сказать, что в металлических изделиях этот вид отверстий выполняется только фрезой. А что же касается изделий из дерева, то есть готовые решения в виде комплектов.
Использовать данные кондукторы вы просто, прижимаем заготовку плотно к основе, выставляем заданную высоту и в итоге приобретаем ровные и красивые косые отверстия под угол. Да если нам необходимо не сквозное отверстие, то незабываем на само сверло одеть кольцо-упор.
Собственными силами этот вид устройства сделать тяжело и проблемно. Есть довольно простые способы и варианты, однако они не выделяются точностью. Так, к примеру, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность слишком сильно страдает.
Кондуктор для высверливания отверстий под шканты
Их главное предназначение исполнить соосьность отверстий, в дальнейшем в которые будут установлены шканты. Другими словами когда вы прикладываете, кондуктор к обоим сторонам изделия, вы получаете замечательный стык.
Как вы понимаете, этот вид кондукторов можно выполнить своими руками. Если у вас поток заготовок с одинаковой геометрии, вам комфортно будет применять накладной шаблон. Как шаблон лучше всего применять оргалит либо иной светопропускающий материал (пластик).
Наносим разметку и высверливаем отверстия. Будет лучше в отверстия забить трубки из латуни или меди, дабы сверло не разбивало калибровочное отверстие.
Универсальное устройство

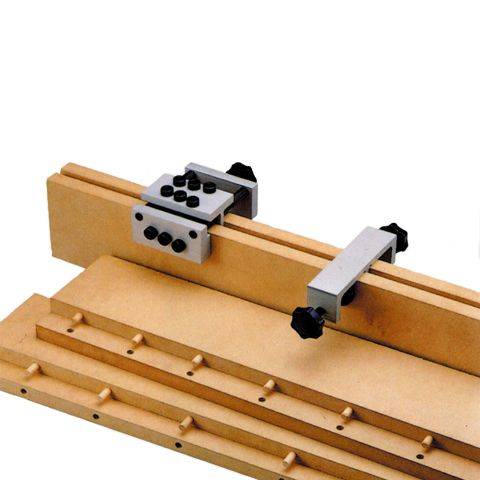

Когда вы используете заготовки разных габаритов и форм, то вам понадобится универсальное устройство. Самое любопытное, что это устройство можно выполнить из материалов которые всегда под рукой.
- Нам для этого потребуется фанера, толщиной примерно 15 мм.
- Делаем три равные заготовки.
- По краешкам делаем отверстия, в которые устанавливают шканты в качестве ножек.
- Делаем одно отверстие в середине, которое армируем железной трубкой.
- Делаем три металлических рейки с симметрично размещенными дырочками, они будут исполнять роль плеча. Эти плечи отвечают за линейность отверстий грядущего кондуктора.
- В заготовках из фанеры делаем пропилы и устанавливаем железные плечи, все крепим. Наш многофункциональный самоцентрирующийся кондуктор готов.
Тонкости сверления для различных материалов. На каких оборотах надо выполнять сверление
Одним из принципиальных характеристик при сверлении является количество об/мин. Скорость, с которой необходимо сверлить, находится в зависимости от рода материала и типа сверла. Есть общепринятое правило: чем тверже материал и чем толще свело, тем наименьшим должно быть количество об/мин. Что до определенных цифр, их можно узреть в приведенной ниже таблице.
| поперечник сверла, мм | мягкое дерево | жесткое дерево | пластик (акрил) | медь | алюминий | сталь | Примечания |
| 1.5-4.8 | 3000 | 3000 | 2500 | 3000 | 3000 | 3000 | При сверлении металла толще 3 см обально смажьте сверло маслом. |
| 6.4-9.5 | 3000 | 1500 | 2000 | 120 | 2500 | 1000 | |
| 11.1-15.9 | 1500 | 750 | 1500 | 750 | 1500 | 600 | |
| 17.4-25.4 | 750 | 500 | — | 400 | 1000 | 350 |
Данная таблица создана для обыденных спиральных сверел. Для специфичных вариантов (сверло Фростнера и т.д.) скорости сверления разных материалов несколько отличаются от приведенных выше.
Кондуктор для сверления отверстий своими руками
Принципиально такая оснастка состоит из следующих деталей:
- Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
- Направляющих втулок, куда входит сверло.
- Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.
Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение
Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.
Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.
Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.
Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.
Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.
При выборе способа крепления кондуктора выбирают один из следующих вариантов:
Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия
В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок
Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.
