Как собрать светодиодную ленту своими руками
Процесс изготовления LED ленты складывается из нескольких этапов. Об одном из них уже сказано выше – должна быть составлена схема, на которой указаны точки расположения диодов, резисторов. Они могут устанавливаться в одну либо две линии, допустима расстановка в шахматном порядке, так как сделать светодиодную ленту можно по разному. От количества диодов, размещенных на 1 погонном метре платы, будет зависеть мощность всего изделия. Далее:
- Необходимо отрезать полоску текстолита или фольгированного гетинакса такого размера, чтобы на ней разместились светодиоды и резисторы с соответствии с разработанной схемой.
- Выполнить разметку и просверлить отверстия для установки деталей.
- Разместить все элементы системы по своим местам, чередуя светящиеся диоды и резисторы.
- При помощи паяльника и тонкой проволоки все элементы нужно соединить согласно чертежу, а также припаять проволочные кусочки для подсоединения схемы к адаптеру или батарее.
Готовую ленту с обратной стороны следует защитить пластиковой полоской, закрепив ее на силиконовый герметик. Всю конструкцию поместить внутрь термоусадочной трубки, обжать которую вокруг LED-ленты удобно с помощью строительного или бытового фена.
Мы постарались разобрать, как сделать светодиодную ленту самостоятельно. Но домашние мастера на этом не останавливаются. Многие создают очень сложные системы с использованием многоцветных световых сценариев. В этом случае в схему встраивается контроллер. А чтобы еще была возможность менять силу свечения нужно дополнительно установить специальное устройство – диммер.
Что такое светодиодная лента?
Светодиодная лента представляет собой тонкую гибкую ленту, длина которой не больше 5 м. Оснащена она светодиодами. С лентой можно делать все, что пожелаете: резать, сращивать, крепить и монтировать куда угодно. Для этого существует специальный алюминиевый профиль для светодиодов. Также вы легко можете придать светодиодной ленте желаемую геометрическую форму. Все это дает оригинальные и нестандартные возможности для создания уютного, особого интерьера и применения дизайнерских решений в помещении. Светодиодные ленты отлично смотрятся в помещениях любой площади и размеров.
Основные виды профилей по способу монтажа и область их применения
Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.
Форма профиля может существенно отличаться
Угловой профиль для светодиодной ленты
Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.
Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.
Угловой профиль – серьёзный конкурент плинтусу
Встраиваемый профиль для светодиодной ленты
Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.
Встраиваемая модель
Накладной профиль для светодиодной ленты
Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.
Накладной профиль легко монтируется
Врезной профиль для светодиодной ленты
У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.
Врезной помогает красиво оформить интерьер
Гибкий профиль для светодиодной ленты с рассеивателем
Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.
Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.
Рассеиватель бывает матовым и прозрачным
Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.
Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.
Форма экрана может отличаться
Кабель-канал для светодиодной ленты
Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.
Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.
Система подсветки бассейна надёжно защищена от случайного попадания влаги
На что можно клеить LED-ленту: выбор материалов
Существует 2 распространённых способа закрепить светодиодную ленту на потолке, стене или другой поверхности – двухсторонний скотч и клей. Чтобы подсветка держалась надёжно и не отклеивалась, стоит хорошо очистить поверхность от грязи. Независимо от материала основы ее следует обезжирить.
В качестве крепления лучше использовать специальный алюминиевый профиль, который подойдёт для монтажа любых лент. Профиль бывает разного цвета, а гладкая поверхность послужит надежным основанием для крепления. Но способ является самым затратным. В качестве недорогой альтернативы используют кабельный канал.
Профиль для крепления светодиодов.
Специальный скотч для монтажа
Далеко не все светодиодные подсветки производятся с липким слоем на обратной стороне, чтобы в случае необходимости закрепить её на потолке или стене. Некоторые модели производят в силиконовой трубке, что обеспечивает защиту от механических повреждений и контакта с влагой. Единственный недостаток — неудобство в процессе монтажа.

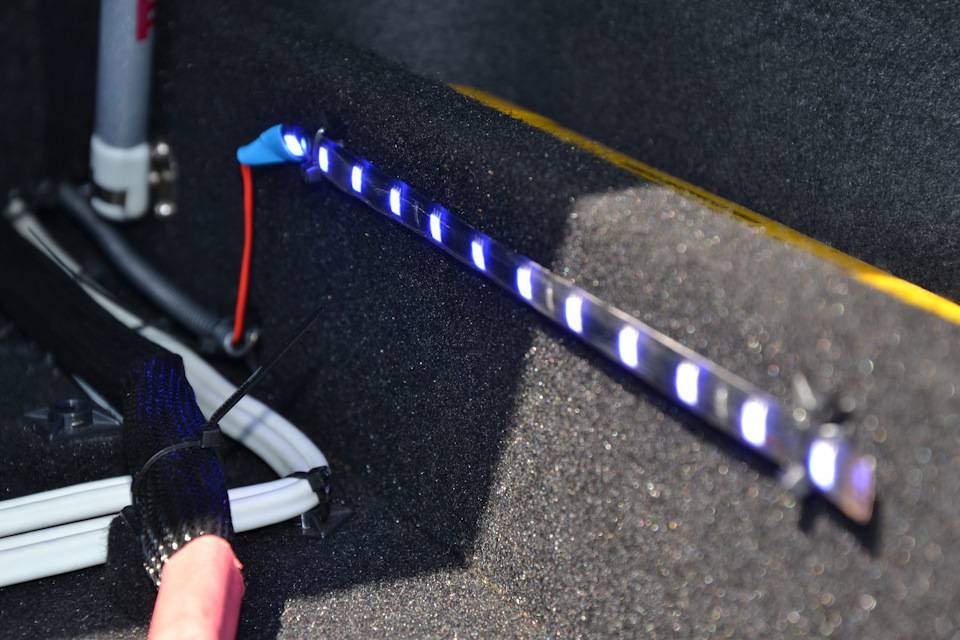

Лента закрытого типа рассчитана на монтаж специальными фиксаторами. Но для установки подсветки на стекло или подобную поверхность способ не подойдёт. Есть 2 выхода. Первый – это покупка подсветки с липким слоем. Для установки нужно просто отклеить бумагу от липкой части и установить ленту на зачищенную поверхность.

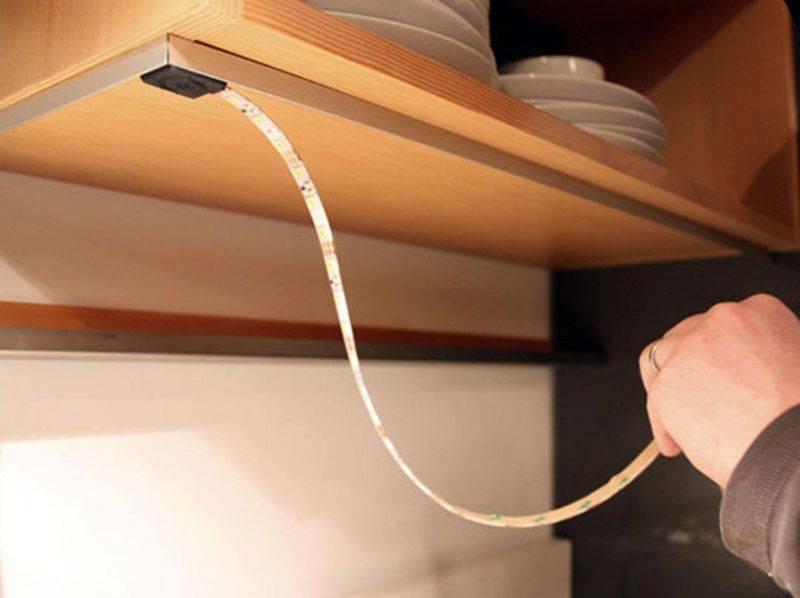

LED-лента с липким слоем.
Когда на ленте нет клеевого слоя, необходимо приобрести тонкий двусторонний скотч. Сначала нужно закрепить скотч, а затем установить на него подсветку, если вы работаете один. Если есть помощник, удобнее сначала закрепить скотч на ленту.
Используя этот способ крепления помните, что в процессе работы диоды греются. Это негативно сказывается на качестве сцепки скотча с поверхностью, особенно, если она глянцевая.
Советы по выбору клея
В магазине не получится найти специальный клей, который разработан для монтажа светодиодной ленты, так как его не существует. Поэтому придётся учитывать отзывы людей, которые уже сталкивались с такой работой. Самые надежные варианты – это:
- «Титан» — жидкие гвозди. Производится из сверхпрочного состава на основе каучука. Этот клей широко используется при строительно-монтажных работах. Хорошо подходит для монтажа светодиодной ленты на камень, металл, керамику, пластик и дерево. Когда состав засохнет, он не будет восприимчив к высокой температуре. Есть разновидности жидких гвоздей. Например, клей «Момент Монтаж МВ-50». Используется для ДСП, пластика, стиропора, гипса, пенопласта, металла, ЛДСП;
- термоклеевой пистолет. Термоклей один из самых надежных способов крепления светодиодов. С его помощью подсветку можно установить на поверхность из металла, керамики, пластика и дерева. Единственное, что требуется от специалиста, это тщательная зачистка и обезжиривание поверхности;
- универсальный клей «Супер Момент». Это устойчивый к высоким температурам и влаге состав на цианакрилатной основе. С его помощью можно скрепить за секунду разные виды пластмассы. Также хорошо подходит для монтажа ленты на металлическую, резиновую, деревянную и керамическую поверхность.
Жидкие гвозди для надежного монтажа LED-ленты.
Некоторые мастера негативно относятся к идее монтажа подсветки на клей, так как считают, что при высокой температуре он может расплавиться. Клей не отводит тепло, что и является основным провокатором перегрева. Возможно, так и есть, но только в том случае, если речь идёт о мощных светодиодных лентах. Если используется клей на основе цианакрилата, он должен быть в виде геля, так как моментально растекается, высыхает и впитывается в поверхность.
Алюминиевый скотч
Способ с креплением на алюминиевый скотч будет целесообразным в случае, если устанавливается мощная подсветка, а на поверхности мало места для установки специального профиля. Использование клея не поможет решить проблему теплопроводимости. Используя двусторонний скотч можно только навредить, так как он усугубит нагревание за счет теплоизоляционных свойств. Поэтому рекомендуется использовать алюминиевый.
Алюминиевый скотч.
Этот скотч производят для герметизации вентиляционных воздуховодов. Но в некоторых случаях он незаменим при установке подсветки. У способа ряд недостатков, поэтому мастера рекомендуют использовать его только в крайних случаях. После установки алюминиевая прослойка будет служить теплоотводом, а для скрепления оснований можно использовать клей.
Подключение светодиодной ленты к сети 220В схема
Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:
- преобразовать переменное напряжение сети в постоянное;
- выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
- стабилизировать параметры электрического питания.
Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.
Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное. При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.
Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке
- Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
- Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.
Таблица номиналов элементов схемы:
- C1 – 2,2 мкФ 400 В
- R1 – 1,3 кОм
- R2 – 4,3 кОм
- R3 – 47 Ом
- VD1 .. VD4 – 1N4007
- VT1, VT2 — 13002
На схеме можно выделить три узла:
- выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
- стабилизатор тока на R2, R3, VT1, VT2;
- сборка из светодиодов HL1 – HLN.
Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.
При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.
Чем больше будет емкость конденсатора, тем меньше будет пульсация.
Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.
Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.
На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.
Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е
как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной
Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.
Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.
При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.
А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.
Лампочка разбилась, а плата осталась в рабочем состоянии.
Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено. Добываем элементы из этой платы и собираем новую схему.
На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.
Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.
Об оргстекле
Отто Рем в 1933 году создал оргстекло. Для этого был длительный двадцатилетний путь исследований и экспериментов. Интересно, что изобретение получило множество положительных отзывов, благодаря чему уже через несколько лет оно стало производиться в больших объемах.
Популярность сегодня оргстекла находится на высоком уровне в самых разных отраслях. В чем секрет этого материала? Все просто. Фундамент популярности заложен в свойствах материала. Органическое стекло имеет высокую прочность, легкость, светопропускание, податливость к обработке. Благодаря наличию этих качеств, а также некоторых других создается большое количество разных изделий.
Одним из таких является рассеиватель. Для изготовления таких изделий оргстекло – отменный материал. Для этого у материала есть высокое качество поверхности, оптическая прозрачность, способность пропускать солнечные лучи до 92%. Поэтому потери при использовании в качестве рассеивателя минимальны.
Стоит также уделить внимание и другим преимуществам материала. Например, стойкости к воздействию ультрафиолета
Это не позволяет материалу со временем становиться хрупким и желтым.
При этом оргстекло прекрасно противостоит воздействию химических средств, поэтому практичность использования гарантирована. А дополняет это свойство водонепроницаемость — не требуется дополнительная защита от влаги и воды.
Не стоит также забывать об экологичности. Действительно, органическое стекло даже при горении не выделяет вредного количества паров.
А учитывая применение оргстекла в качества материала для создания рассеивателя, очень важно, что он является диэлектриком. Простота обработки позволяет создавать изделия самой разной формы
Делаем самостоятельно
Чтобы изготовить светорассеиватель, вам понадобится исходный материал из вышеприведенного перечня. Кроме этого нужны будут и инструменты:
- резак;
- стеклорез;
- нихромовая нить;
- дрель с набором сверл для работы с различными типами стекол;
- строительный фен.
Также вам необходим будет постоянный источник света для проверки готового самодельного изделия. Процедура изготовления состоит и таких последовательных операций:
- выбираем матовое или прозрачное стекло;
- вырезаем из исходного материала светорассеиватель нужного нам диаметра. Размер этого элемента определяется габаритами осветительного прибора. А если быть точнее – плафоном и источником света;
Вырезам из стекла
- если нужно, с помощью строительной тепловой установки нагреваем заготовку и придаем ей выпуклую форму;
- затем даем ей время на остывание. Готовый рассеиватель
Теперь осталось закрепить светорассеиватель на светильнике. Для крупных ламп, типа Армстронг, данный элемент прикрепляют к алюминиевым профилям. Каркас из профиля может иметь круглую или прямоугольную форму. Первый тип часто используется для домашних светильников и автомобильных фар, а вот второй вариант – для офисных помещений и коридоров.
Для уличных светильников важно сделать такой рассеиватель, чтобы он выдерживал различные климатические условия места своей эксплуатации. Как видим, сделать светорассеиватель для светодиодного типа осветительных приборов не так уж сложно
Здесь главное определиться с типом исходного материала, а также с конечным результатом, какой свет вам необходимо сделать — рассеянный или приглушенный. После этого дело остается за малым.
Основные виды профилей по способу монтажа и область их применения
Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.
Форма профиля может существенно отличаться
Угловой профиль для светодиодной ленты
Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.
Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.
Угловой профиль – серьёзный конкурент плинтусу
Встраиваемый профиль для светодиодной ленты
Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.
Встраиваемая модель
Накладной профиль для светодиодной ленты
Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.
Накладной профиль легко монтируется
Врезной профиль для светодиодной ленты
У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.
Врезной помогает красиво оформить интерьер
Гибкий профиль для светодиодной ленты с рассеивателем
Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.
Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.
Рассеиватель бывает матовым и прозрачным
Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.
Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.
Форма экрана может отличаться
Кабель-канал для светодиодной ленты
Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.
Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.
Система подсветки бассейна надёжно защищена от случайного попадания влаги
Как соединить светодиодную ленту
Светодиодные ленты широко используются для декоративной подсветки помещений или предметов интерьера. Во время монтажа такого типа освещения часто возникает необходимость выполнить соединение светодиодной ленты между собой. От того, насколько правильно проведено такого рода соединение, в конечном итоге зависит качество и эффективность подсветки.
Как соединить светодиодную ленту без пайки
Для такого способа соединения фрагментов ленты или полной пятиметровой длины используются специальные приспособления, называемые коннекторами. Они выпускаются для сращивания как монохромных, так и многоцветных лент (RGB). Коннекторы с проводами могут быть использованы для выполнения поворота ленты или подключения ее к блоку питания.
Кроме того, существуют коннекторы, предназначенные для соединения лент:
- встык;
- с углом 90 градусов;
- с произвольным углом (два коннектора, соединенных проводами);
- крестообразно (узловой коннектор).
Соединение светодиодной ленты коннектором требует предварительной подготовки:
- Отрезаем от ленты фрагмент нужной длины по специальной маркировочной линии, нанесенной на подложку ленты. Следует помнить, что такие маркеры наносятся через равные промежутки, длина которых обычно составляет 50 мм.
- Чтобы обеспечить надежное соединение, контакты очищаются от пленки окислов с помощью монтажного ножа или другого приспособления. В лентах, имеющих влагозащитную оболочку, контактные пластинки предварительно необходимо освободить от силиконового покрытия.
- На коннекторе поднимаем прижимную пластину, после чего вставляем подготовленную ленту в направляющие канавки и продвигаем вперед до надежной фиксации подпружиненными контактами. После чего закрываем прижимную пластину.
Для того чтобы правильно выполнить подключение ленты к блоку питания, провода коннекторов имеют различную цветовую маркировку. Положительному полюсу (+) соответствует провод красного цвета, а отрицательному (-) – провод с черной изоляцией.
Как соединить две светодиодные ленты встык
Соединение фрагментов светодиодных лент с помощью коннектора встык выполняется по такой же схеме, но с обеих сторон.
Достоинство такого метода сращивания лент состоит в простоте монтажа и скорости его выполнения. Однако со временем на медных пластинах образуется слой окислов, что приводит к ослаблению надежности контакта и вероятному обрыву цепи.
Как соединить светодиодную ленту пайкой
Такой способ сращивания лент более трудоемок и требует применения паяльного оборудования, но является более надежным и исключает возможность окисления контактов. В предыдущих разделах, описывающих как соединить светодиодную ленту с помощью коннектора, был указан метод подготовки ленты. Для стыковки лент методом пайки потребуется:
- Подготовить провода нужной длины и зачистить их концы от изоляции.
- Обезжирить концы проводов и контактные пластины на ленте.
- Залудить концы питающих проводов и контакты на ленте.
- Припаять провода к контактам.
Следует помнить, что к плюсовому контакту ленты припаивается провод с красной изоляцией, а к отрицательному – провод с изоляцией черного цвета. Пайку нужно выполнять быстро, так как перегрев светодиодной матрицы приведет к ее выходу из строя, кроме того, из-за высокой длительной температуры может повредиться подложка ленты.
Чтобы защитить место пайки от воздействия окружающей среды и повышенной влажности, используется изоляционная лента или термоусадочная трубка.
Знание о том, как соединить светодиодную ленту между собой, поможет избежать ненужных ошибок, а значит правильно и качественно выполнить монтаж декоративного освещения.
Разновидность профилей по классу
Ввиду своих конструктивных особенностей алюминиевые корпуса устойчивы к всевозможному механическому воздействию. Надежно оберегают светодиодную ленту от повреждений и способствуют быстрой и нетрудоемкой установке.
У алюминиевого профиля есть антикоррозийная особенность, он долговечен, при надлежащей эксплуатации служит много лет. Данные изделия идеально подойдут абсолютно для любого помещения.
Короба из алюминия обладают хорошей тепло проводимостью, это весьма позитивно влияет на температуру самой ленты.
Угловые и накладные алюминиевые короба компактны, они найдут применение буквально в любом уголке, тем самым создадут уютное и качественное освещение. С их помощью можно изменять интерьер по своему вкусу и настроению.
Это интересно: Освещение в гардеробной — фото и варианты светильников
Различие форм и видов
В первую очередь необходимо отметить то, что классификация профилей происходит исходя из типа материала:
- Поликарбонатные изделия. Хотя и пластиковый короб применяется реже, он обладает рядом преимуществ. Например, он гибкий, благодаря чему его устанавливают на изгибы или неровности.
- Алюминиевый короб. Пользуется большой популярностью, так как он устойчив к коррозии и обладает повышенной прочностью.
Виды конструкции обладают главной особенностью – это рассеивание тепла (измеряется в Вт/м), которое зависит от площади поверхности и габаритов. Существует несколько категорий изделия, которые различаются по способу установки. Это такие виды, как:
- Угловой вариант. В этом случае светодиодная лента помещается в конструкцию угловой формы. Используются для установки источника света в угловых местах. А так как яркость светодиодов большая, то профиль производится с рассеивателем (как правило, он съемный). Благодаря ему яркость подсветки уменьшается.
- Встраиваемый или врезной вариант. Это отличное дизайнерское решение. Такие виды позволяют объединить ДСП с гипсокартонном, а светодиодная лента устанавливается на месте соединения. Отличительной особенностью такого варианта является наличие края, который в местах паза закрывает неровность. Благодаря ему можно осветить рабочую кухонную поверхность и при этом светодиоды не будут выпирать у шкафчиков. В ДСП прорезается углубление необходимой глубины, и в него вставляется лента. Таким образом, создается впечатление, что кухонный шкаф светится сам.
- Накладной вариант. Такие исполнения считаются самыми популярными и востребованными. Это объясняется методом их монтажа. Накладной профиль можно установить абсолютно на любую поверхность. Делается это с помощью саморезов или клея. Установка простая и легкая – это считается основным достоинством такого метода. При этом гнущийся пластиковый короб позволяет устанавливать его на изогнутую поверхность (такое исполнение применяется для оформления арок или обустройства элементов интерьера круглой формы).
Существуют и другие виды изделия, которые отличаются по форме. К ним относят круглые, прямоугольные, квадратные, конусообразные и трапециевидные изделия.
- Круглый вариант. Такой профиль используется для создания оригинальной подсветки с использованием необычных LED-светильников.
- Подвесной вариант. Такой профиль пользуется большим спросом при освещении помещения большой площади. Подвесная система при освещении комнаты позволяет убрать мертвые зоны и обеспечить равномерное рассеивание света по всему периметру.
По форме и сечению существует огромное количество моделей. Их применение позволяет создать интерьер любого помещения на свой вкус и лад. Это касается не только помещений: витрины магазинов, офисные здания, рекламные щиты выделяются на общем фоне благодаря подобному освещению.
Помимо основных вариантов, существует еще несколько разновидностей профиля, с помощью которого можно прикрепить источник света. Например, светодиодная лента может помещаться в П-образный профиль. Такое устройство используется для подсветки рабочего стола, при оформлении витрин или стендов и выставок.
Любой профиль включает в себя такие дополнительные компоненты, как заглушки, саморезы, клипсы и защитный экран (рассеиватель). Экран в свою очередь может быть матовый или прозрачный.
Также большую популярность получил герметичный короб. Этот вид применяется для подсветки бассейна, аквариумов и многих других элементов. В таком коробе светодиодная лента защищена от попадания нежелательной влаги.
Короба отличаются между собой и по цветовой гамме. Цвета подбираются под общий интерьер помещения или объекта, который будет освещаться. LED полоса также бывает различной окраски, поэтому подобрать необходимый цвет не составит труда.

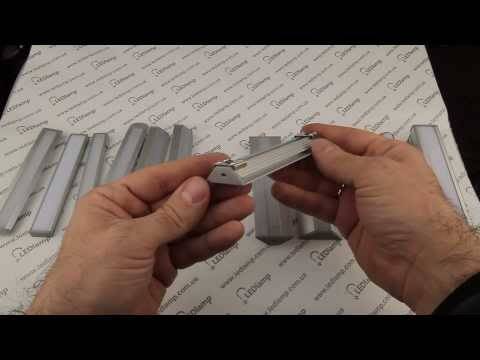

Рекомендуем просмотреть видео, на котором рассматриваются виды алюминиевого профиля для светодиодной ленты:
