Дымогенератор для холодного копчения своими руками

Несколько важных моментов

Чтобы придать мясу и рыбе непревзойденных вкусовых качеств, необходимо учитывать все нюансы, включая маринование, использование правильного топлива и соблюдение технологии приготовления.

Топливо для генераторов

Нельзя применять для холодного копчения щепу и опилки хвойных пород дерева. Традиционными считаются бук, ольха, дуб. Использование щепы плодовых деревьев придаст продуктам оригинального вкуса

Обращать внимание нужно не только на породу, но и на размер фракций. Мелкая щепа может застревать, поэтому при использовании такого топлива лучше установить внутри камеры сгорания пружину. Для топлива крупных фракций подготовительных процедур не требуется

Для копчения идеально использовать мелкую стружку, веточки или щепу. Влажность – еще один важный параметр. Она не должна превышать 70%

Для топлива крупных фракций подготовительных процедур не требуется. Для копчения идеально использовать мелкую стружку, веточки или щепу. Влажность – еще один важный параметр. Она не должна превышать 70%.

Камера для коптильни

Камера для копчения может иметь различные размеры, главное – чтобы мощности компрессора и производительности дымогенератора было достаточно для наполнения емкости дыма. Внутри камеры размещается арматура, куда будут подвешиваться продукты. Также можно разместить решетки для укладки мелкой пищи.

Для камеры копчения важна герметизация, чтобы дым окутывал продукты, но не просачивался наружу. На дне емкости стоит предусмотреть приспособление для сбора жира, который выделяется во время приготовления.

При эксплуатации важно не загружать камеру продуктами разного вида. Это ухудшит их вкусовые качества. Также не рекомендуется дозагружать мясо и рыбу после начала копчения

Также не рекомендуется дозагружать мясо и рыбу после начала копчения.

Виды дымогенераторов

Дымогенераторы для коптилен холодного копчения различаются по способу нагрева щепы:

• твердотопливные;
• газовые;
• электрические.

Жидкое топливо в коптильнях не применяется. Оно при сгорании дает неприятный запах, который может передаться готовым продуктам и испортить их.

Дымогенераторы различают также по способу подачи дыма в коптильню:

• естественной тягой;
• вентилятором.

Различаются устройства и по способу охлаждения дыма до необходимой температуры. Многочисленные конструкции призваны решить такие технические задачи, как уменьшение габаритов узла и повышение рабочих качеств дыма. На рынке Москвы и других городов представлены следующие варианты:

1. Спиралевидный. В дымоходе на его оси размещена тонкая труба, а к ней приварена спиралевидная лопасть с шагом, равным диаметру внешней трубы. Дым, следуя за витками спирали, проходит расстояние, равное нескольким длинам трубы.

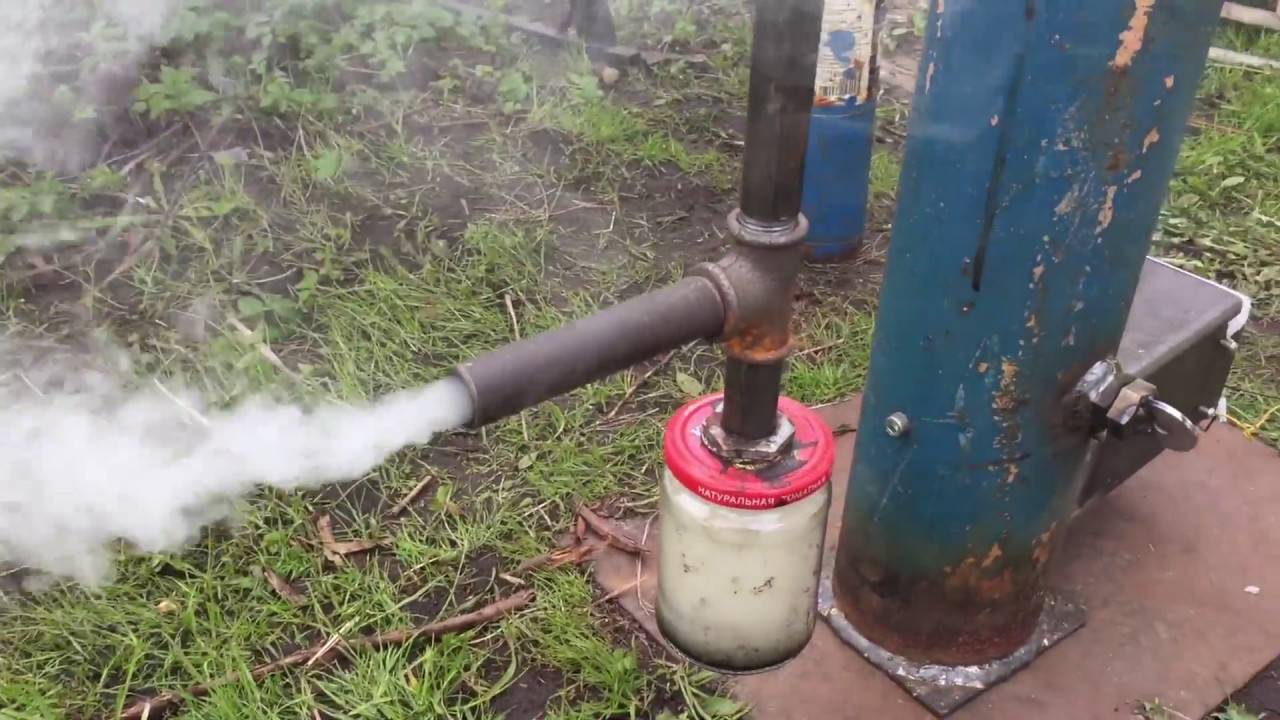

2. Со сборником конденсата. Конденсат образующийся при охлаждении дыма, попадая на продукты, вызывает снижение их потребительских качеств и даже порчу. Если он стекает обратно в опилки, то переувлажняет щепу. Патрубок дымохода в середине прогибают вниз, при этом конденсат скапливается в нижней точке трубы. Там монтируют отвод, чрез который накопившуюся влагу сливают в отдельную емкость.
3. Пассивный лабиринт («Улитка»). Несложный по конструкции и ограниченный по производительности дымогенератор работает на опилках и позволяет обойтись без конденсатоуловителя и нагнетателя. В коробке из перфорированного листа делают спиральный лабиринт с шириной прохода 4-6 см и такой же высотой стенок. В проходы лабиринта плотно забивают опилки на высоту 3-4 см. Далее их поджигают с одного конца, и устанавливают в камеру сгорания. Тлеть такая конструкция может 6-10 часов. Существует вариант конструкции с прямоугольной спиралью.
4. Промышленный дымогенератор. Это серьезные механизированные установки, в которых осуществляется непрерывная подача опилок в зону тления. Опилки хранятся в бункере, оттуда через фильтровальную решетку через воронку подаются на шнековый механизм. Он и подает опилки в рабочую зону. Там опилки нагреваются электронагревательным элементом. Золя от сгоревшей древесины проходит сквозь решетку колосников и падает вниз, в зольник-накопитель. Система регулирует влажность и температуру дыма, поддерживая их на заданном уровне. Она способна к продолжительной работе без вмешательства оператора.

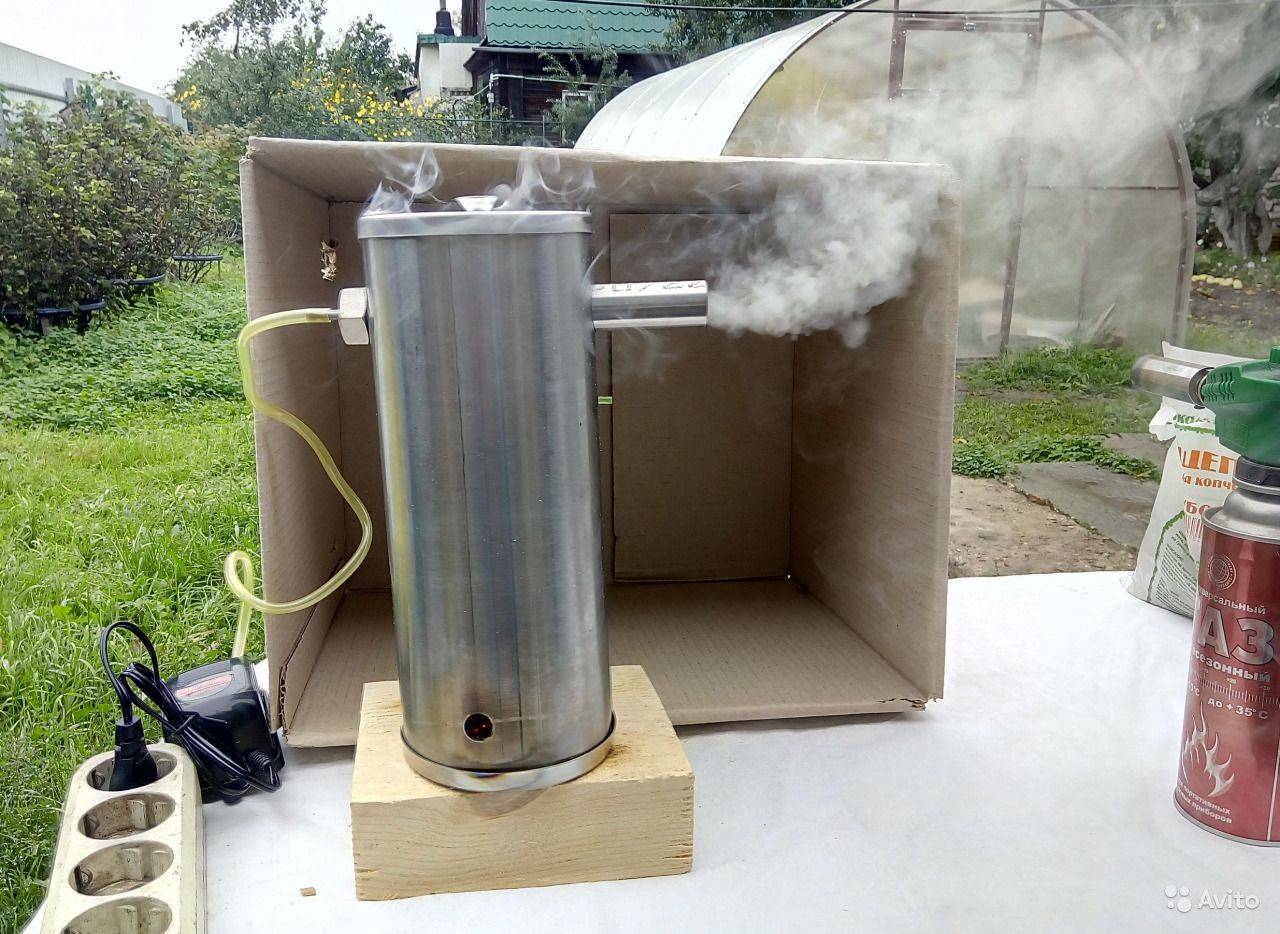

5. Бытовой электродымогенератор. Это упрощенная версия промышленной установки, имеющая те же основные узлы, но обладающая меньшей производительностью и автономностью работы.
6. Портативный. Представляет собой модифицированную кастрюлю или небольшую металлическую бочку. На дно насыпаются щепа или опилки, над ними на высоте 5-6 см устанавливается поддон для стекающего сока и жира на ножках. На высоте 10-15 см от верхнего края крепится решетка, на которую укладывают продукты. Под днищем разводят костер. Следует следить за тем, чтобы пламя было умеренным, лучше пережигать дрова в стороне и подгребать под днище только горячие угли.
7. Походный. Самую простую коптильню делают из походного котелка, на дно насыпают щепу, крышку переворачивают и привязывают продукты к ручке.

Портативный дымогенератор для коптильни

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

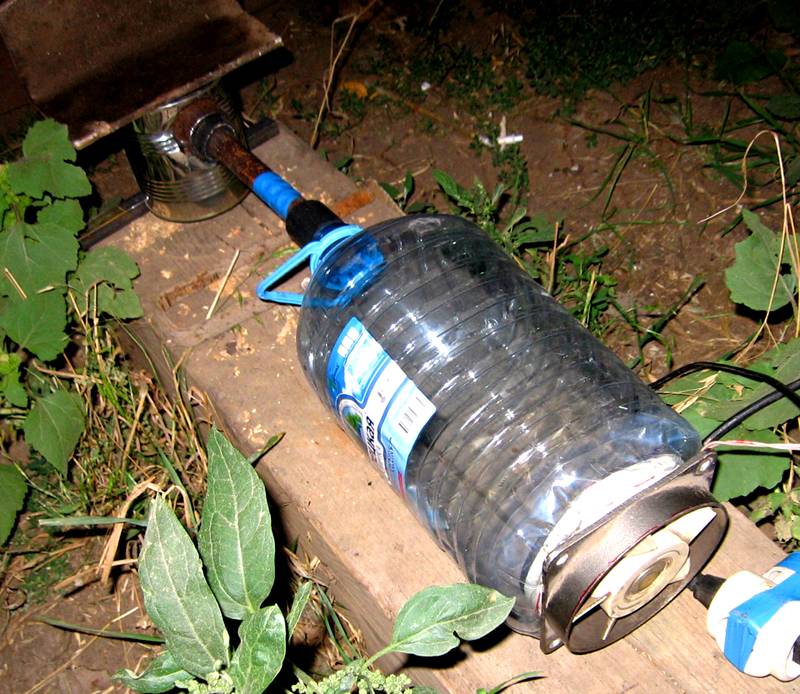

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Бытовой вариант

Если вы не планируете коптить в промышленных объемах, то можно остановиться на простой модели. В ее основу ляжет труба из металла. Труба станет корпусом для вашего дымогенератора для коптильни. Своими руками вы впоследствии начините трубу опилками и стружками плодовых деревьев (яблоня, груша, вишня и прочее).

Древесная стружка будет поджигаться снизу, а дым от ее сгорания станет подниматься вверх (по законам физики), а к верхней части трубы будет приварен специальный отвод в камеру коптильни. Для повышенной тяги дыма в верхней части корпуса (трубы) следует подключить компрессор (небольшой мощности). Его производительность должна находиться в пределах 1-2 литров в минуту. По сути, подойдет компрессор для бытового аквариума или же рабочий агрегат от старого обычного холодильника. Конечно же, предпочтительнее выбирать аквариумный компрессор, который имеет возможность регулировки интенсивности подачи дыма.

Из этого дымогенератора должен выходить слегка теплый дым. Костер не следует распалять слишком сильно, достаточно небольшого объема дыма. Но этот момент вы освоите с опытом. Как выясняется, совсем не сложно изготовить дымогенератор для холодного копчения своими руками. Фото примеров таких самодельных агрегатов вы можете найти в статье.

Что такое дымогенератор коптильни

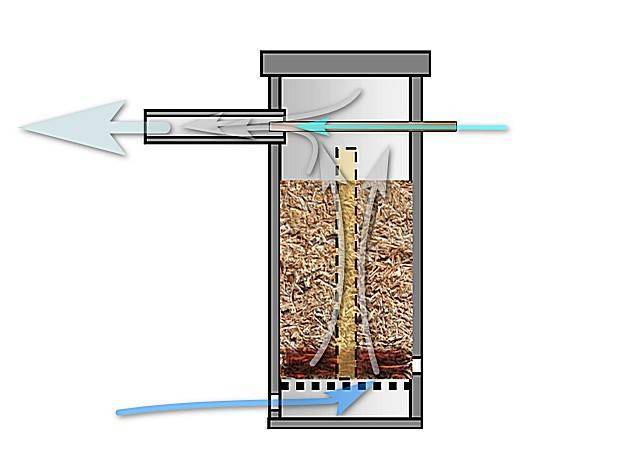

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

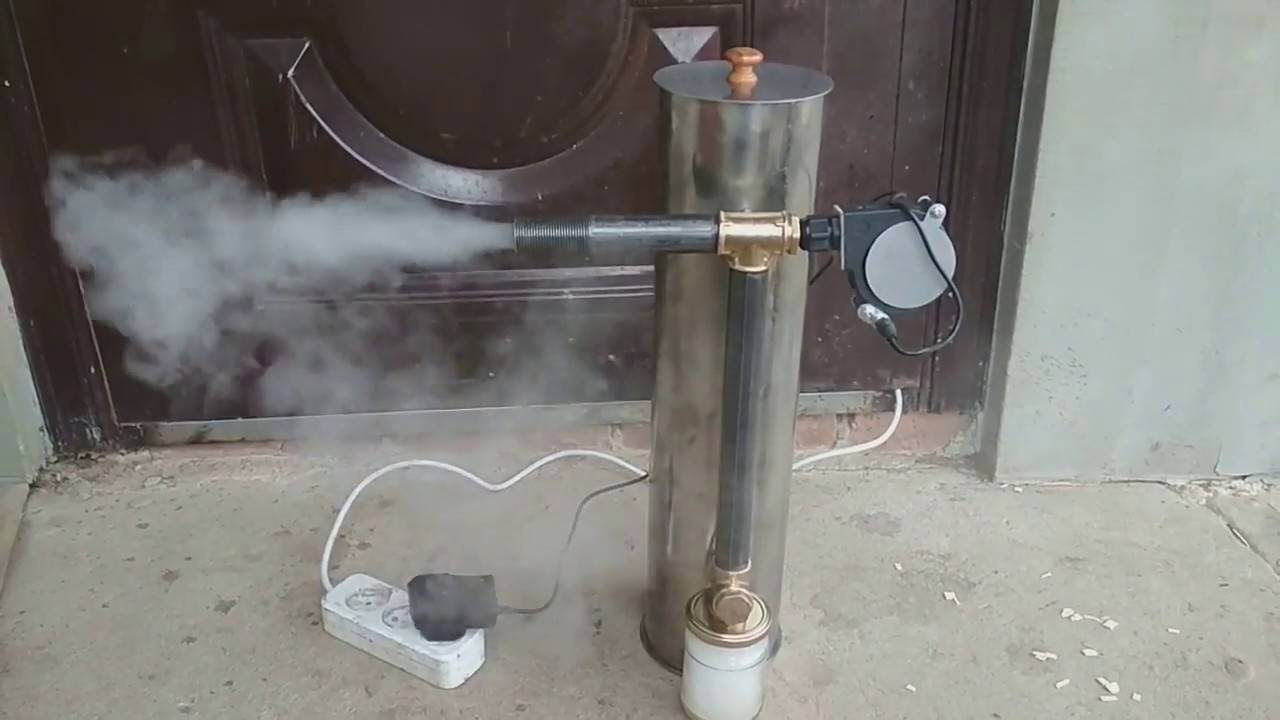

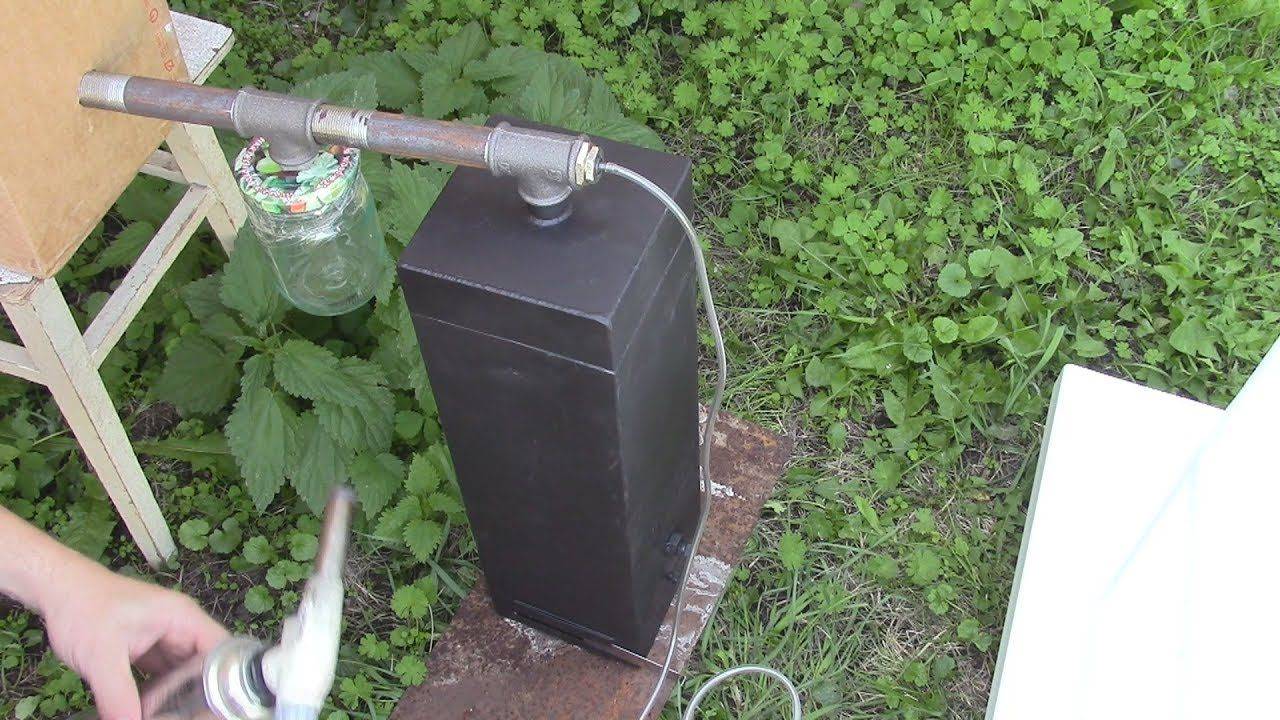

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Установка зольника

Еще один недостаток простого дымогенератора — это просыпание через его сетку золы. Можно ставить устройство на металлическую пластину, но это не слишком правильно. Логичнее изготовить специальный зольник. Кстати, вышеописанную систему регулирования тяги можно организовать в зольнике. Это даже лучше, потому как появляется возможность почти полного перекрытия тяги, а этого не получится сделать, если шибер в корпусе дымогенератора.

Зольник изготавливается по принципу крышки. Единственный момент, о котором нужно помнить: ножки дымогенератора должны быть именно на зольнике, если он предусмотрен. Если у вас уже есть ножки на корпусе, то придется переделать этот момент.

Разберём основные ошибки приготовления блюд

1. Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
2. Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
3. Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Источники

• https://aquatic-home.ru/dymogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami-chertezhi.html
• https://AlkoDoma.ru/oborudovanie/dymogenerator-dlya-holodnogo-kopcheniya-svoimi-rukami.html
• https://remboo.ru/stroitelstvo/pechi/samodelnyj-dymogenerator.html
• https://HouseChief.ru/dymogenerator-dlya-kholodnogo-kopcheniya-svoimi-rukami-chertezhi.html
• https://1pokopcheniyu.ru/dymogenerator/dlya-holodnogo-kopcheniya
• https://svoimirykamiinfo.ru/dymogenerator-svoimi-rukami/
• https://gidrukodeliya.ru/dymogenerator-svoimi-rukami
• https://1-teplodom.ru/dymogenerator-svoimi-rukami-certezi-i-foto-posagovaa-instrukcia/
• https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/kak-sdelat-dyimogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami
• https://NashDymok.ru/smokesystem/chertezhi-dymogeneratora/

Инструкция по эксплуатации

Чтобы агрегат как можно эффективнее использовал заложенные конструкцией функции, следует придерживаться правил по его эксплуатации:

1. Перед тем как запустить дымогенератор в работу подберите поверхность и установите агрегат. Поверхность должна быть ровной и надежно защищенной от возгораний, поскольку в имеющиеся в генераторе отверстия часто просыпается не только пепел, но и не прогоревшие угли (так называемый жар).
2. Размещая древесно-стружечное топливо в отсек корпуса, старайтесь вначале укладывать на дно тонкие веточки и щепки (10-20 мм), затем можно использовать материал более крупный. Не стоит увлекаться формированием «колодцев», а также загружать слишком большие ветки.
3. При использовании в качестве топлива опилок (они будут ложиться плотнее щепок, веток или щепы, что затормозит или даже полностью перекроет выход дыма), наденьте на трубу, которая располагается верху (более тонкая), круто завитую пружину (можно использовать трубку из стали с перфорацией). Качество материала не имеет особого значения, главное – нужно правильно подобрать диаметр (около 20 мм). Пружину можно «наглухо» закрепить либо сделать съемной.
4. После этого помещаем в коптильню приготовленные для копчения продукты.
5. Прикрываем плотно крышку. Соединяем дымоходом компрессор с фитингом, а коптильню с генератором.
6. Поджигаем топливо и осуществляем запуск компрессора.
7. Открываем заслонку зольника.
8. Когда тление древесины выходит на средний уровень, по необходимости производим регулировку подачи воздуха компрессором и зольной заслонкой.

Изготовить собственными руками дымогенератор с заслонкой и зольником при владении навыками сварки абсолютно несложно. Для этого не понадобится ни дорогостоящих материалов, ни особых инструментов (кроме сварки). Если вы хотите опробовать холодное копчение, обязательно сделайте такой агрегат, он имеет отличную тягу и позволяет на выходе получить качественные копченые продукты.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки
