Дымогенератор для копчения своими руками: Инструкции

Требования к материалам

Округлая труба, которая выступает в качестве корпуса, должна иметь диметр 8-10 см. Если выбрана профилированная труба, то она должна иметь стороны от 8 см и больше. Чем большим будет сечение, тем больший объем опилок вы сможете уложить вовнутрь. Большой объем опилок делает коптильню почти автоматической, так как вам не нужно будет постоянно докладывать их в процессе работы.

Длина трубы должна быть 70 см и более, идеальным вариантом является труба длиной около 1 метра. Тут такой же принцип (большая длина трубы – это большой объем опилок в ней). Но очень длинную трубу брать не стоит, потому как ее будет не очень удобно чистить.

Труба 3/4 дюйма берется длиной примерно в 30 см. Длина трубы 1/3 дюйма подбирается уже по месту (к готовому дымогенератору), ориентироваться нужно примерно на 20 см.

Сетка из металла должна иметь ячею примерно 2-3 мм. Если сетку не получится найти, то можно взять пластину и часто насверлить в ней дырочки соответствующего диаметра. Правильнее и проще все же при изготовлении дымогенератора для холодного копчения своими руками найти именно сетку.

Для изготовления ножек дымогенератора берутся прутки арматуры (полосы, уголки и прочее). Можно обойтись и без ножек, но их наличие делает устройство более устойчивым и удобным в использовании.

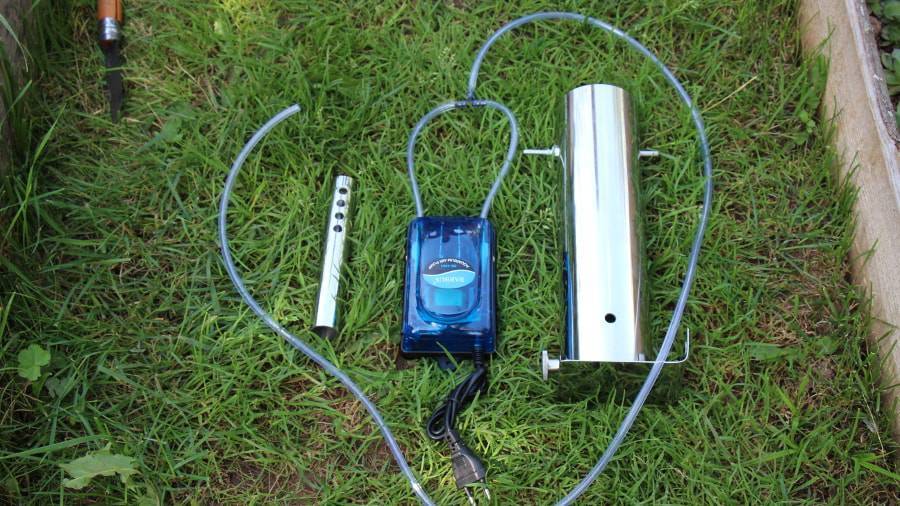

Компрессор берется от обычного аквариума, как мы уже выше говорили. Штуцеры нужны, чтобы присоединить его трубки к нашему самодельному устройству.

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Дымогенератор холодного копчения спиралевидный

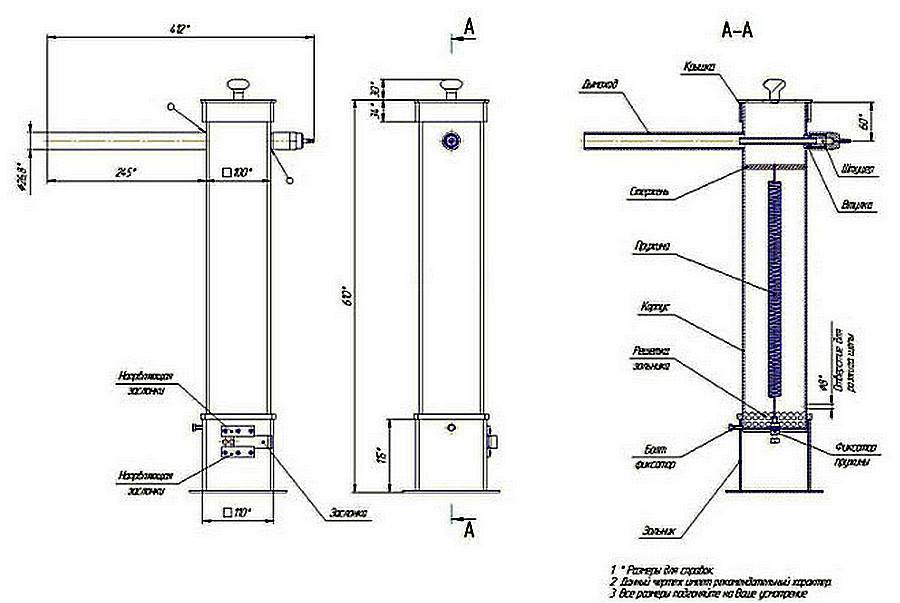

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

Дымогенератор с конденсатосборником

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Пассивный лабиринтный дымогенератор для холодного копчения

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

1. в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
2. утрамбованные опилки поджигаются с одного из концов змейки;
3. короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Пассивный лабиринтный дымогенератор для холодного копчения

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

На рисунке изображён принцип работы промышленного дымогенератора для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

• температуру в коптильне;
• влажность;
• плотность дыма;
• время приготовления.

Электрический дымогенератор для холодного копчения

Электроустановка состоит из следующих частей:

• корпуса;
• ёмкости для щепы;
• электродвигателя;
• шнека для подачи опилок;
• нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

1. На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
2. Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
3. Казанок закрывается крышкой и устанавливается над небольшим огнём.

Устройство походного дымогенератора

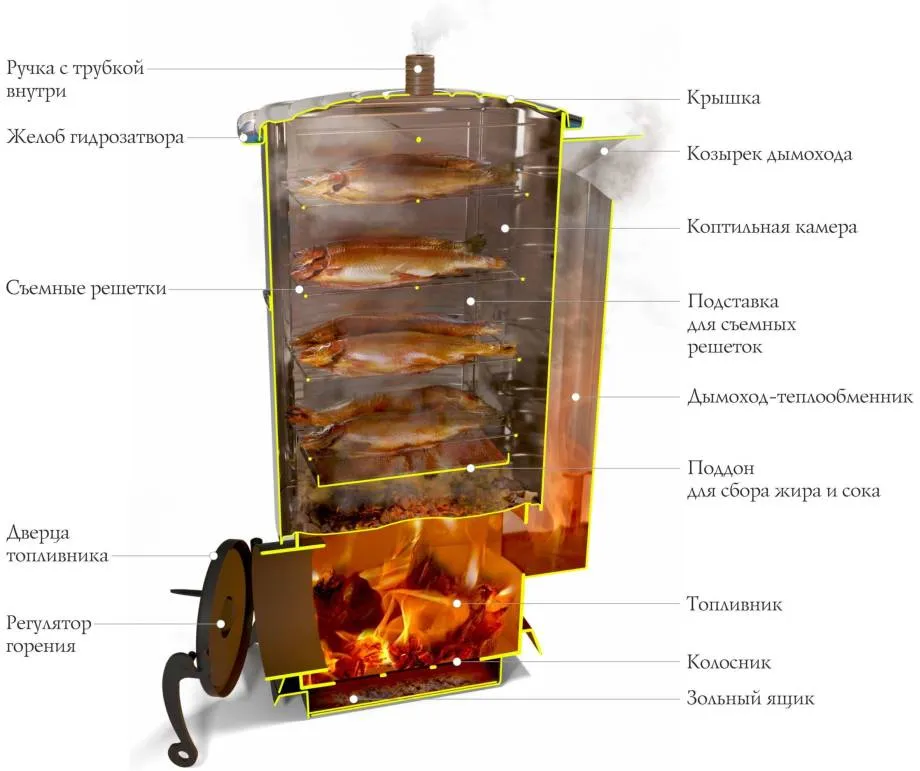

Устройство коптильни для горячего копчения

Коптильня для горячего копчения состоит из 3 основных частей:

• коптильная камера с решетками и крючками для размещения продуктов;
• генератор дыма;
• дымоотвод.

Каждый из этих компонентов просто изготовить своими руками. К примеру, для дымовода используют трубы, а для камеры подойдет любая картонная коробка или бочка. Главное – обеспечить герметичность.

Дымогенератор для горячего копчения по конструкции аналогичен устройству для выработки холодного дыма. Он включает:

• нагревательный элемент;
• камера горения;
• дымоход;
• компрессор для дымогенератора (но есть и безкомпрессорные установки, работающие за счет естественной тяги);
• измерительные приборы (при необходимости).

Отличие от агрегата для холодного копчения – размещение. Дымогенератор горячего копчения располагается непосредственно в емкости для копчения, что обеспечивает подачу более горячего дыма для приготовления продуктов.

Принцип работы дымогенератора для горячего копчения

Дым в генераторе вырабатывается за счет тления опилок или щепы, лучше от плодовых деревьев. Аромат и вкус мяса и рыбы в таком случае ярче. Также применяется дуб, бук и ольха. Горение обеспечивается путем функционирования электрического нагревателя. Если его нет, дымогенератор может работать от огня, но в таком случае расход топлива больше.

Принцип работы дымогенератора заключается в выработке дыма и передаче его в коптильную камеру. В случае с горячим копчением конструкция проще, так как устройство располагается внутри коптилки, и нет необходимости обеспечивать охлаждение и прокладывать длинный дымовод.

Немного об особенностях кулинарной обработки

Под копчением понимают два сходных процесса, каждый со своими особенностями. Продукты коптят горячим или холодным способом, и в обоих случаях дым обволакивает пищу и меняет ее вкус. На этом сходство заканчивается. Горячий процесс характеризуется следующими особенностями:

• Продукты готовят в диапазоне температур от +50 до +110°C.
• Главный плюс – быстрая готовка; на нее уходит два-три часа, после чего мясо готово к употреблению.
• Минус – способ нельзя назвать бережным: высокая температура снижает ценность пищи, большие куски могут оказаться неравномерно прокопченными. Срок хранения продуктов горячего копчения ниже, чем при холодной обработке.

Холодное копчение происходит при следующих условиях:

• Процедура занимает несколько дней, иногда до 3-4 суток.
• Температура дыма не поднимается выше 25-30°C, обработка происходит в бережном режиме.
• Срок хранения готовых блюд увеличивается, так как они коптятся равномерно по всему объему.

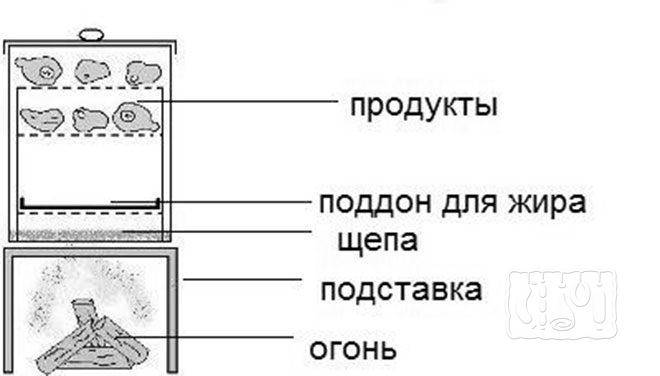

Принцип обработки горячим копчением

Дымогенератор из огнетушителя: чертежи, фото

Прежде чем приступить к изготовлению дымогенератора предлагаемой мною конструкции – рассмотрим принцип действия такого устройства.

Через верхнее отверстие в трубу засыпается стружка или мелкая щепа упомянутых пород древесины и производится ее розжиг через отверстие внизу. После начала процесса горения щепы в медную инжекторную трубку подается воздух от миникомпрессора для аквариумов или другого устройства принудительной подачи воздуха. Выходная стальная трубка подсоединяется к коптильной камере, а дымогенератор закрывается крышкой. По мере прогорания щепы ее надо добавлять. Процесс длится до полной готовности продуктов (от нескольких часов до нескольких дней).

Предлагаемая мной конструкция почти полностью состоит из деталей стандартного порошкового огнетушителя. Добавляется только медная трубка, 5-вольтовый кулер от компьютера и блок питания для него.

1.Перед разборкой огнетушителя, интенсивно многократно встряхнув, полностью выпускаем его содержимое.

2. При помощи приспособления для откручивания масляных фильтров автомобилей отвинчиваем верхнюю крышку. Также это можно сделать, зажав ее в слесарных тисках большого размера или большим попковым ключом.

3. Баллон с углекислотой удаляйте (он вам не понадобится), а длинную трубку распиливайте на 2 части: примерно в соотношении 2:1.

4. В более длинном ее куске надо насверлить отверстия для подачи воздуха, на длину, соответствующую внутреннему диаметру корпуса огнетушителя.

5. Она вставляется в отверстие ∅18 мм, которое нужно просверлить внизу корпуса огнетушителя. Через него же производится и розжиг щепы.

Можно обойтись и без этой трубки, но она повышает интенсивность процесса.

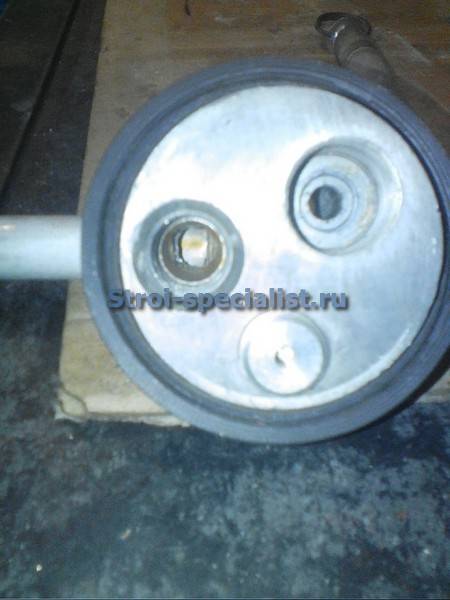

4. В резьбовой части короткого обрезка следует сделать выборку напротив отверстия в нижней части крышки для беспрепятственного прохода дыма. Для разметки сначала вкрутите трубку в корпус крышки до упора и только после этого делайте выборку.

5. Можно это сделать сверлом подходящего диаметра или разверткой при вкрученной трубке либо круглым напильником, выкрутив ее после разметки.

Свободный конец этой трубки обточите на точиле для удобства соединения со входом коптильной камеры.

Для дополнительного подсоса воздуха сверху при вкрученной выходной трубке болгаркой делается прорезь.

6. С противоположной выходной трубке стороны крышки огнетушителя сверлим отверстие ∅14 мм для инжекторной трубки. Если вы примените трубку ∅9 мм, то отверстие в корпусе крышки должно соответствовать этому диаметру.

7. Я на своих дымогенераторах для наддува воздуха использую компьютерный кулер на 5В. Инжекторную трубку изготавливаю по длине выступа на корпусе, а на ее задний конец наматываю изоленту, чтобы она плотно садилась в корпус кулера.

8. Для питания устройства использую либо зарядку от мобильного телефона, либо PowerBank – переносное устройство для зарядки аккумуляторов мобильных телефонов. Из проводов подключения кулера используются только красный (+) и черный (-), остальные обрезаются.

Крайне важно при подключении не перепутать полюсность, иначе кулер выйдет из строя

9.Коптильная камера может быть изготовлена из бочки подходящего диаметра, в крышке которой делается небольшое выпускное отверстие, либо в виде деревянного ящика с застекленными дверцами, как в моем случае.

Через них можно видеть, когда интенсивность копчения падает, что свидетельствует о необходимости зарядки дымогенератора новой порцией щепы или стружки.

За год мною было изготовлено более десятка именно таких дымогенераторов, и все они подтвердили удачность именно такой конструкции.

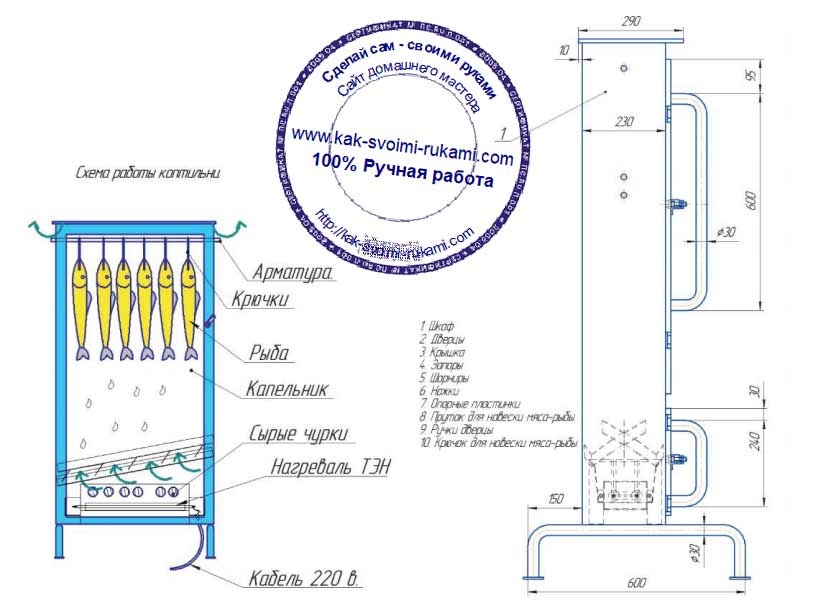

Коптильный шкаф

Коптильный шкаф должен плотно закрываться и иметь в верхней части дымоход для отвода дыма. Коптильня, в зависимости от интенсивности использования может быть сделана в виде «домика» или шкафа из металла или дерева.

Для размещения продуктов, подготовленных к обработке дымом, обустраиваются специальные полки, сетки или подвесы с крюками.

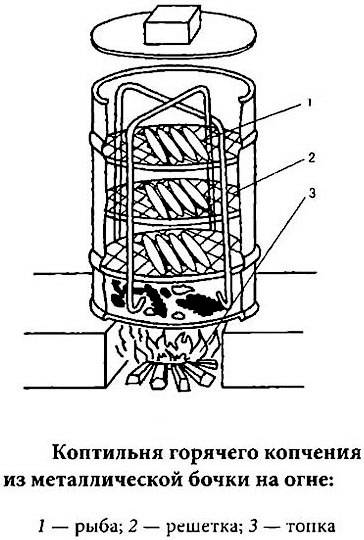

Самым простым и бюджетным вариантом является обычная металлическая бочка, емкостью 100-200 литров. У нее срезают верхнюю часть, чтобы можно было загружать продукты, а потом назад накрываю крышкой. Более «цивилизованное» решение – бочку устанавливают в лежачем положении, вырезают часть боковой поверхности, затем фиксируя ее на петлях, делая дверцу. Внутри устанавливается сплошная полка из сеток.

Если после прочтения материала статьи и просмотра фото у Вас остались вопросы, прояснить некоторые моменты поможет видео, размещенное в конце этого раздела.

Вы сами смогли убедиться, что, имея правильные чертежи, соорудить своими руками дымогенератор для холодного копчения – не такая уж и сложная задача. Бесспорно, она требует определенных навыков и подготовки. Далеко не каждый умеет пользоваться сварочным аппаратом или имеет его у себя дома. Но – воспользовавшись помощью друзей или знакомых, можно смастерить такое устройство, которое станет источником ароматных и вкусных яств на Вашем столе.

Видео: дымогенератор

Как правильно пользоваться дымогенератором и избежать распространённых ошибок

Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения

За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.

Важно проследить, чтобы вблизи генератора не было легковоспламеняющихся предметов и электропроводки, которая может оплавиться от жара

Какие ошибки обычно совершают начинающие мастера копчения?

Ошибки	Описание
Недостаточное количество соли	Если мясо, сало или рыба недостаточно просолены, они просто испортятся в процессе копчения. Если не знаете, сколько нужно соли, возьмите за основу норматив ГОСТ – 2,3% на каждый килограмм продукта. Если кажется, что солоновато,то уменьшите количество соли до 2%, но не меньше.
Много влаги	Нельзя коптить свежий продукт, он должен немного подсохнуть. Избыток влаги приведёт к тому, что мясо прокоптится только снаружи, а внутри останется сырым, так как влага не даст дыму проникнуть внутрь.
Использование обычной поваренной соли	Для сохранности копчёного продукта засаливать его следует в нитритной соли или смеси нитритно и поваренной соли. Только такой материал гарантирует качество продукта и отсутствие в нём ботулизма.
Пересушивание перед копчением	Для изготовления копчёностей мясо или рыбу следует подвялить в течение 6–10 часов перед копчением. Иначе вы получите жёсткий и сухой продукт.
Влажная щепа	Если вы будете использовать слишком влажную щепу или превысите объём поступающего в коптильню дыма, продукт получится почерневшим и горьким на вкус. Для копчения не используют опилки деревьев хвойных пород. Походит только щепа фруктовых деревьев, ольхи и бука.
Употребление сразу после копчения	После того как вы вынули продукт из камеры, он должен немного «проветрится». Для этой цели мясо или рыбу вывешивают на свежем воздухе на 10−12 часов. За это время уйдёт резкий запах, и немного изменится цвет.

Изготовление генератора дыма

В принципе, весь этот девайс представляет собой нагревательную плиту. Это алюминиевый блок, в который погружен нагреватель (разумеется, изолированный от силикона алюминиевым блоком). В современных утюгах тонкий стальной хромированный лист помещается снизу для облегчения глажения. Этот лист лучше всего удалить, и тогда будет голая алюминиевая поверхность. Далее следует закрыть все отверстия, через которые первоначально выходит пар, — в данном случае это винты с силиконовым покрытием. Вот и вся конструкция.

В данном утюге можно было очень удобно откалибровать термостат — вращая маленький винт, помещенный внутрь соответствующей ручки регулятора температуры. На рисунках видно правую ручку, внутри которой есть винт диаметром около 2 мм для калибровки. Тесты начались, закрыв все отверстия винтами и оставив лишь одно. Протолкнуть трубку насоса через термостойкий кусок извилистого предмета, который был в утюге. Это дело работало очень хорошо, но протекало. Пришлось дорабатывать конструкцию. Верхняя часть камеры была изготовлена из тонкого алюминиевого листа, который был запечатан силиконом и тщательно приклеен к основанию утюга. Надо было снял лист и отполировать верхнюю поверхность, чтобы она выровнялась.

Затем вырезать верхнюю часть алюминиевого листа, сделать отверстия для шурупов, отверстие для подачи жидкости, фрезерование для биметалла. Фрезеровали с помощью настольного сверла, поэтому результат получился смешным, но он выполняет свою роль.

Полезное: Прибор для намагничивания и размагничивания деталей

Также отрезали переднюю часть утюга и просверлили там отверстие. Пока есть только 3-миллиметровое отверстие. Целое было запечатано силиконом для духовок, которые могут выдерживать до 1500С, потому что не было нужного жаростойкого под рукой. После этой операции оберните блок термостойкой ватой.

Конечно получившийся самодельный дымогенератор выглядит некрасиво и можно был сделать лучше, но не было необходимости. Нет смысла, например, в точном шлифовании боковых сторон алюминиевой пластины, потому что это никак не влияет на функционирование устройства. Также эта часть может быть выполнена более точно, как и некоторые другие вещи, но к чему?

Что собой представляет дымогенератор

Для придания копченого аромата и вкуса продуктам требуется вырабатывать дым и окутывать им пищу. Розжиг огня и прокладывание дыму пути в виде труб – это самый простой вариант, имеющий множество нюансов. Температура подаваемого дыма при таком методе высока и необходим строгий контроль, так как это сказывается на итоговом результате копчения. Для охлаждения дымовод зарывают под землю, что усложняет конструкцию. Альтернативой считаются дымогенераторы.

Эти приспособления отличаются компактностью и простотой использования. Принцип действия дымогенератора заключается в выработке дыма в результате тления опилок, которые загружаются в специальную камеру.

Температура дыма невысокая. Он движется по дымоходу в камеру с продуктами благодаря работе компрессора, наполняет ее и обеспечивает приготовление копченостей. С помощью дымогенератора проводится горячее или холодное копчение. Это влияет на строение агрегата.

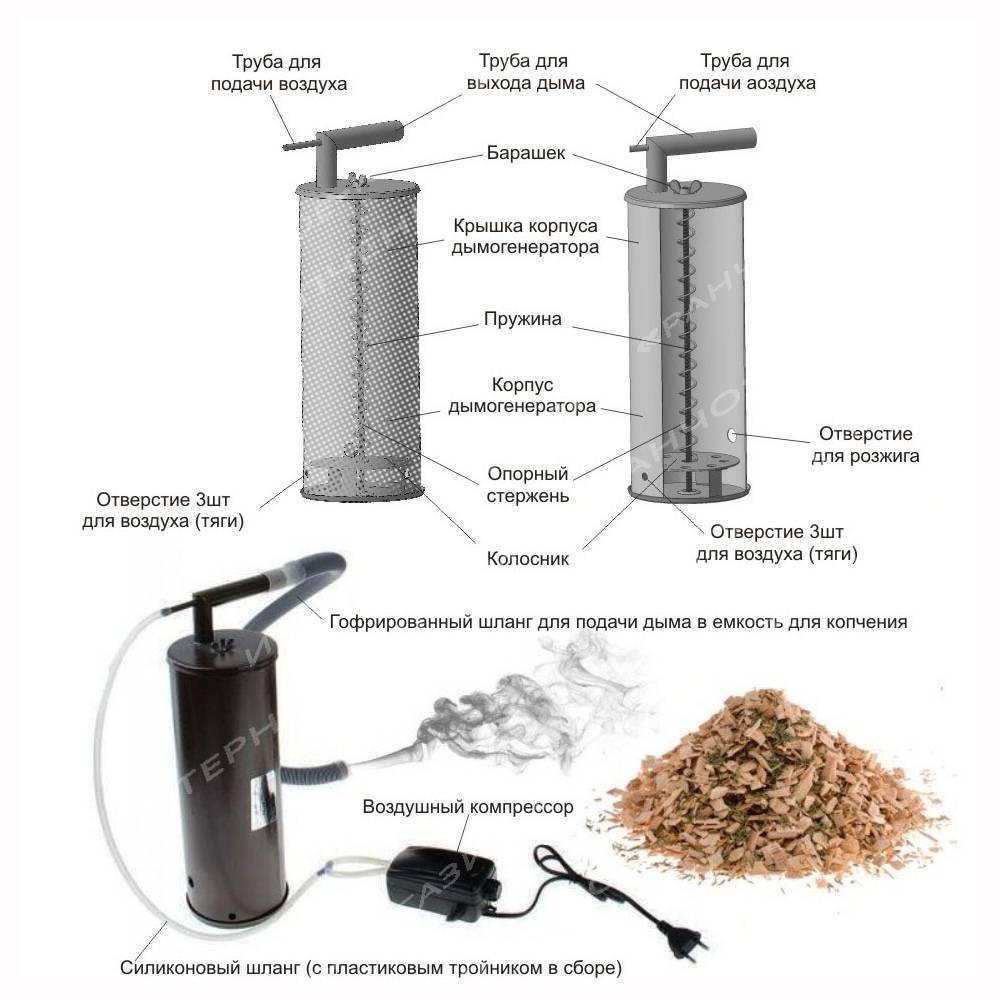

Как устроен дымогенератор для холодного копчения

Корпус для загрузки топлива с крышкой, дымовод и нагнетатель – ключевые компоненты, из которых состоит самодельный дымогенератор для коптильни холодного копчения.

Самостоятельное изготовление такого аппарата происходит с использованием минимального набора инструментов. Преимущественно крепление происходит без применения сварочного аппарата.

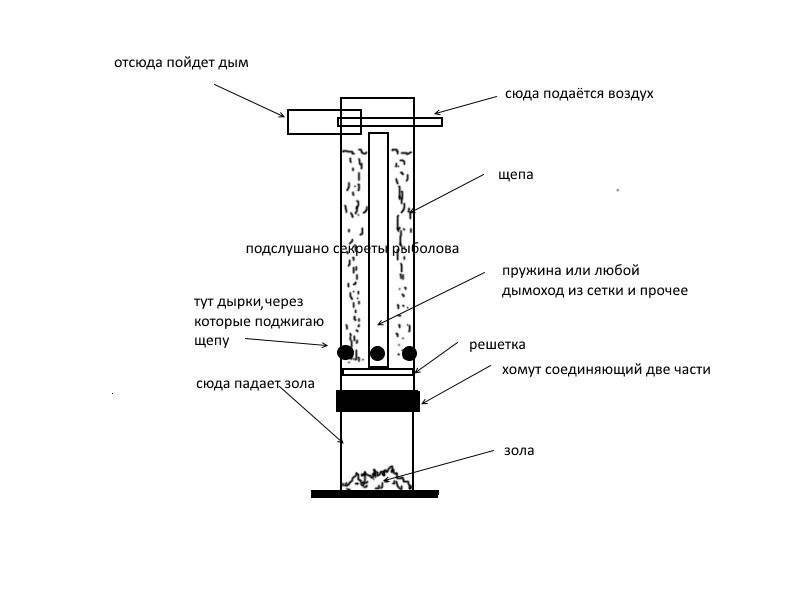

Схема дымогенератора холодного копчения

Важно детально изучить строение агрегата, чтобы сделать дымогенератор для холодного копчения своими руками, соответствующий всем требованиям. Схема доступно демонстрирует размещение основных элементов, а также принцип функционирования устройства

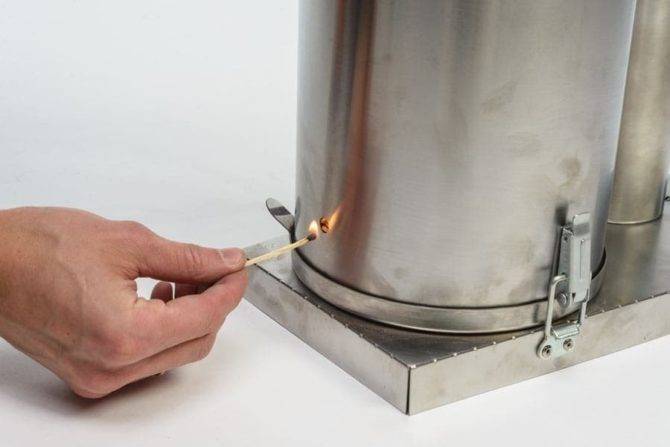

В зависимости от расположения эжектора, отверстия для поджига размещаются в разных местах. Схематическое изображение поможет понять суть функционирования и сделать своими руками правильный дымогенератор.

Эжектор призван перегонять дым из дымогенератора в коптильную камеру. Соединение его с основной частью осуществляется с помощью сварочного или резьбового соединения. Для эжекторной части чаще всего используют металлические трубы и уголки для соединения. Делая дымогенератор для холодного копчения своими руками, изначально определитесь с размещением эжектора. Существует 2 варианта:

1. Верхнее. Более надежное, поскольку исключен риск затухания щепы. Дым минует все элементы дымогенератора и может быть насыщен канцерогенными веществами.
2. Нижнее. Дым сразу поступает через дымовод в коптильную камеру. Образуемый при этом конденсат способен прекратить тление, поэтому необходимо соблюдать технологию изготовления устройства и периодически проверять функционирование аппарата.

Каждый из указанных типов имеет свои плюсы и минусы. Профессионалы рекомендуют при изготовлении агрегата своими руками в домашних условиях отдавать предпочтение дымогенераторам с нижним эжектором.

Нужен или нет компрессор для дымогенератора

Существуют безкомпрессорные дымогенераторы. Они имеют недостатки, такие как необходимость поддержания оптимально температуры, предотвращать перегрев дыма, постоянно пополнять запас топлива. Это неэкономно, поэтому рационально применять компрессор для дымогенератора холодного копчения.

Сделать такой аппарат реально самому. Детали подбираются в зависимости от требуемой мощности. Так, для небольших коптилен может использовать компьютерный или аквариумный вентилятор, а для объемных пригодятся детали от холодильника или автомобильного нагнетателя.

Использование дымогенератора для холодного копчения подразумевает продолжительную работу, поэтому важно, чтобы компрессор мог функционировать беспрерывно долгое время. Вторым немаловажным параметром является экономичность в потребление электричества, а также ремонтопригодность

Камера для копчения

Камера для коптильни своими руками конструируется так же быстро. За основу может быть взята обычная бочка, где располагают арматуру для подвешивания продуктов или решетки для их размещения. Эта конструкция простая, но подходит для приготовления копченостей несколько раз, так как имеет непродолжительный период эксплуатации. Если планируется использовать коптильню регулярно, то изготавливаем камеру из металла или кирпича. Независимо от выбранного материала, стыки дымовода с коптильной емкостью тщательно загерметизированы, а процедура копчения организована согласно правилам.

Безопасность

Устройство дымогенератора имеет свои особенности, поэтому необходимо соблюдать правила безопасности:

• прибор устанавливается на прочную, пожаробезопасную поверхность;
• лучше всего использовать металлический корпус, имеющий слой жаростойкой краски;
• электропроводка должна быть удалена от источника воздействия высокой температуры;
• на случай непредвиденных обстоятельств управляющий блок должен быть обеспечен элементом автоотключения.

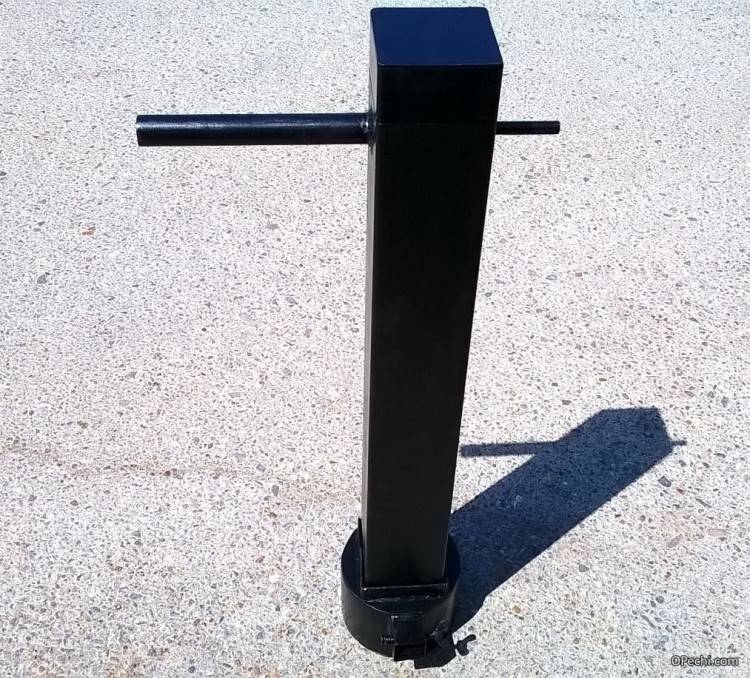

Дымогенератор простой конструкции для коптильни

Следуя этим правилам, можно предотвратить не только поломку оборудования, но и травмы, и другие неприятности со здоровьем.

При каких температурах происходит холодное и горячее копчение

Что касается процессов копчения. В этом документе указано, что горячее копчение – это обработка продукта, происходящая при температуре 32 – 40 градусов по Цельсию. При начальной температуре 50 градусов. Холодное производится при 18 – 22 градуса. Справедливости ради надо заметить, что здесь есть некоторые неточности. Холодным копчением вообще следовало бы называть всё то, что происходит при температуре ниже 22 градусов. В Финляндии например, продают нежнейшего лосося, который коптится вовсе при отрицательных температурах. Что закачается копчения при температуре выше 50 градусов, то это уже не просто копчение, а объединенное в одном процессе с запеканием.

Откуда вообще берется градация, эти границы? У дяди Васи очень просто. Он так думает. В пищевом производстве всё намного сложнее. Есть такое понятие “температура денатурации белков”. Например, для яичного белка это температура 55 градусов. Однако температура денатурации очень сильно зависит от ph среды, кислотности. И технологи на производстве активно этим пользуются, добиваясь результата. Вот и получается, что температура, близкая к границе денатурации белков, это и есть температура горячего копчения. А если она заведомо выше, то это уже горячее копчение совместно с запеканием.

Вариантов приготовления копченых продуктов величайшее множество

Важно понимать, какие процессы происходят в процессе приготовления пищи либо следовать рекомендациям грамотных технологов. В рецептуре копченых изделий количество дыма может быть какой-то небольшим, так и незначительным. Скорость дымового потока может быть высокой или совершенно незначительной

Более того, попадались рецепты, в которых часть процесса копчения происходила в стоячем дыму

Скорость дымового потока может быть высокой или совершенно незначительной. Более того, попадались рецепты, в которых часть процесса копчения происходила в стоячем дыму.

Виды дымогенераторов

Дымогенераторы для коптилен холодного копчения различаются по способу нагрева щепы:

• твердотопливные;
• газовые;
• электрические.

Жидкое топливо в коптильнях не применяется. Оно при сгорании дает неприятный запах, который может передаться готовым продуктам и испортить их.

Дымогенераторы различают также по способу подачи дыма в коптильню:

• естественной тягой;
• вентилятором.

Различаются устройства и по способу охлаждения дыма до необходимой температуры. Многочисленные конструкции призваны решить такие технические задачи, как уменьшение габаритов узла и повышение рабочих качеств дыма. На рынке Москвы и других городов представлены следующие варианты:

1. Спиралевидный. В дымоходе на его оси размещена тонкая труба, а к ней приварена спиралевидная лопасть с шагом, равным диаметру внешней трубы. Дым, следуя за витками спирали, проходит расстояние, равное нескольким длинам трубы.
2. Со сборником конденсата. Конденсат образующийся при охлаждении дыма, попадая на продукты, вызывает снижение их потребительских качеств и даже порчу. Если он стекает обратно в опилки, то переувлажняет щепу. Патрубок дымохода в середине прогибают вниз, при этом конденсат скапливается в нижней точке трубы. Там монтируют отвод, чрез который накопившуюся влагу сливают в отдельную емкость.
3. Пассивный лабиринт («Улитка»). Несложный по конструкции и ограниченный по производительности дымогенератор работает на опилках и позволяет обойтись без конденсатоуловителя и нагнетателя. В коробке из перфорированного листа делают спиральный лабиринт с шириной прохода 4-6 см и такой же высотой стенок. В проходы лабиринта плотно забивают опилки на высоту 3-4 см. Далее их поджигают с одного конца, и устанавливают в камеру сгорания. Тлеть такая конструкция может 6-10 часов. Существует вариант конструкции с прямоугольной спиралью.
4. Промышленный дымогенератор. Это серьезные механизированные установки, в которых осуществляется непрерывная подача опилок в зону тления. Опилки хранятся в бункере, оттуда через фильтровальную решетку через воронку подаются на шнековый механизм. Он и подает опилки в рабочую зону. Там опилки нагреваются электронагревательным элементом. Золя от сгоревшей древесины проходит сквозь решетку колосников и падает вниз, в зольник-накопитель. Система регулирует влажность и температуру дыма, поддерживая их на заданном уровне. Она способна к продолжительной работе без вмешательства оператора.
5. Бытовой электродымогенератор. Это упрощенная версия промышленной установки, имеющая те же основные узлы, но обладающая меньшей производительностью и автономностью работы.
6. Портативный. Представляет собой модифицированную кастрюлю или небольшую металлическую бочку. На дно насыпаются щепа или опилки, над ними на высоте 5-6 см устанавливается поддон для стекающего сока и жира на ножках. На высоте 10-15 см от верхнего края крепится решетка, на которую укладывают продукты. Под днищем разводят костер. Следует следить за тем, чтобы пламя было умеренным, лучше пережигать дрова в стороне и подгребать под днище только горячие угли.
7. Походный. Самую простую коптильню делают из походного котелка, на дно насыпают щепу, крышку переворачивают и привязывают продукты к ручке.

Портативный дымогенератор для коптильни

Регулируемая тяга

Главный минус описанного нами устройства – это плохая и почти бесконтрольная регулировка интенсивности горения. Слабо повлиять на процесс можно регулировкой мощности компрессора, но это не панацея. Лучше добавить в конструкцию устройства специальное регулируемое поддувало. Можно сделать его по аналогии с шибером.

В нижней части корпуса дымогенератора (но выше места крепления сетки) нужно вварить часть круглой трубы (длина трубы – около 15 см). Затем просверлить два отверстия в трубе (отверстия строго располагаются одно напротив другого). Теперь нужно взять пруток металла, который пройдет в отверстия (длина прутка на 20 см больше длины трубы). Далее вырезаем круг (квадрат) из листа металла (размер этого круга/квадрата чуточку меньше внутренних размеров трубы-корпуса). Из прутка делаем ручку, согнув его, ручку вставляем в отверстия, круг/квадрат привариваем.

На этом изготовление регулируемой заслонки закончено. Когда вы поворачиваете заслонку, то меняете степень интенсивности поступления воздуха, тем самым регулируете горение.

Из чего состоит дымогенератор

Один из основных элементов для качественного копчения – это источник дыма. Обычно используют стружки или опилки, медленно сгорающие внутри генератора. При этом вы можете так собрать свой домашний дымогенератор, что одной загрузки дров будет достаточно для работы в автономном режиме на протяжении 24 часов. Для этого достаточно уменьшить поток подачи воздуха и увеличить объем щепы в загрузочной камере.Комплектующие

Вариантов сборки также очень много, все зависит от технических возможностей и целей создания. Есть три основных элемента, без которых работа ни одного устройства не будет функционировать корректно:

• Контейнер (камера сгорания);
• Эжектор;
• Помпа для подачи воздуха.

Компрессор и вентилятор

При этом в процессе копчения продуктов есть свои тонкости, которые должны быть соблюдены:

• Минимальная температура поступления дыма;
• Длительность процесса;
• Не использовать хвойные опилки;
• Все продукты проходят предварительную очистку перед копчением.

Чтобы соблюсти все эти особенности процесса собирать основные элементы нужно правильно и тщательно. А чтобы продукты в вашей самодельной коптильне получились особенно вкусными, рекомендуется использовать щепки ольхи, вишни, яблони, груши или ивы.

Собранная камера (коптильня)

Переходим к особенностям главных элементов дымогенератора и их сборке.
