Верно ли она смонтирована?
После того, как монтаж системы вентиляции закончен, надо проверить, достаточно ли правильно она смонтирована. Чтобы понять это, используют несколько довольно простых признаков качественно выполненной работы.
Первым делом проверяют, затхлый ли воздух в доме. Если не ощущается никаких признаков затхлости, то всё хорошо. Если же вы заметили хотя бы отдельные признаки появления неприятного запаха, то можно быть уверенным, что воздухообмен не достаточно хорошо организован.
Дальше следят за появлением плесени в технических помещениях, особенно — ванной комнате. Её наличие говорит о том, что воздух в доме слишком влажный. Лишняя влага, которая часто конденсируется в каркасных домах, не выводится системой вентиляции.
Третьим признаком хорошо организованной вентиляции является отсутствие конденсата на окнах.
Мнение жителей домов
Не все каркасные дома спроектированы с умом. Существуют серьезные проблемы с герметичностью, поэтому взгляните на отзывы реальных арендаторов, которые страдают от отсутствия вентиляции. Нехватка свежего воздуха – удар по здоровью человека. В комнатах душно и нечем дышать.
Кстати, если в вашем доме есть жилой мансардный этаж, то обязательно нужно провести на нем вентиляцию. Подробнее об этом читайте здесь.
Вдобавок ко всему, есть ужасная вонь из ванной и туалета. Если мы имеем дело с жаркой погодой, уровень влажности повышается. Зимой, в свою очередь, грибок на стенах начинает активно развиваться. Плесень размножается, и чистящие средства должны быть собраны быстро.
Почему образуется конденсат?
Образование конденсата обусловлено в основном колебаниями среднесуточной температуры. Например, если при укладке крыши используются гидроизоляционные мембраны, конденсат будет разделен на две части: первая будет собираться под крышей, а вторая – снаружи.
Другой причиной является теплый воздух, который поднимается из помещений на крышу и собирается под крышей по законам конвекции
В регионах с частым выпадением осадков вентиляция подкладочного материала имеет важное значение – влага легко проникает в стыки и швы и загрязняет фасад. А в морозную погоду она превратится в лед и заполнит им трубы и водостоки. Крышная вентиляция избавляет от этих проблем, обеспечивает флажок и выполняет многие другие важные функции
Крышная вентиляция избавляет от этих проблем, обеспечивает флажок и выполняет многие другие важные функции.
Благодаря вентиляции:
- Постоянно поддерживается температурный баланс под всей поверхностью крыши;
- Водяной пар из самого помещения удаляется;
- Вероятность того, что солнечные лучи перегреют поверхность крыши летом, гораздо ниже;
- ни сосульки, ни мороза зимой;
- необходимость ремонта откладывается на долгое время.
Виды и разновидности
Сначала определимся, какие бывают типы вентиляций, и в каких случаях какую лучше использовать.
- Естественная.
- Принудительная или искусственная.
- Комбинированная или смешанная.
Естественный вид
Не предполагает применения механических элементов. Такая система функционирует по законам физики и зависит от погоды.
Неорганизованную естественную вентиляцию применяли веками наши предки, сами того не подозревая. Щели в двери и окнах пропускали воздух в дом, а вытяжка осуществлялась через трубу печи.
Организованная естественная система – подразумевает использования каналов вытяжки, которые лишены энергозависимых приборов и работают под действием естественной тяги. Могут быть установлены приточные клапаны.
Естественная вентиляция в каркасном доме
Главный недостаток этого варианта в том, что человек не может регулировать процесс воздухообмена (или может вручную осуществлять минимальную регулировку). Нельзя увеличить скорость потока, подогреть морозный воздух или добавить прохлады в жару. Воздух попадает с улицы, как он есть – не подогретый, не очищенный.
Естественным способом проветривания можно пользоваться в маленьких загородных домах, там, где люди не находятся круглый год.
Искусственный вид
Осуществляется с использованием энергозависимого оборудования, которое подаёт в комнаты воздух принудительно.
Различают следующие разновидности вентиляционных систем:
- Приточную.
- Вытяжную.
- Приточно-вытяжную.
Приточная обеспечивает вход воздуха в дом, а отток происходит благодаря повышающемуся давлению внутри помещения.
Вытяжная наоборот обеспечивает вытяжку, а приток происходит из-за разряжённости воздуха в комнатах. Если нет приточной системы, такая схема может быть не эффективной и не ощущаться жильцами.

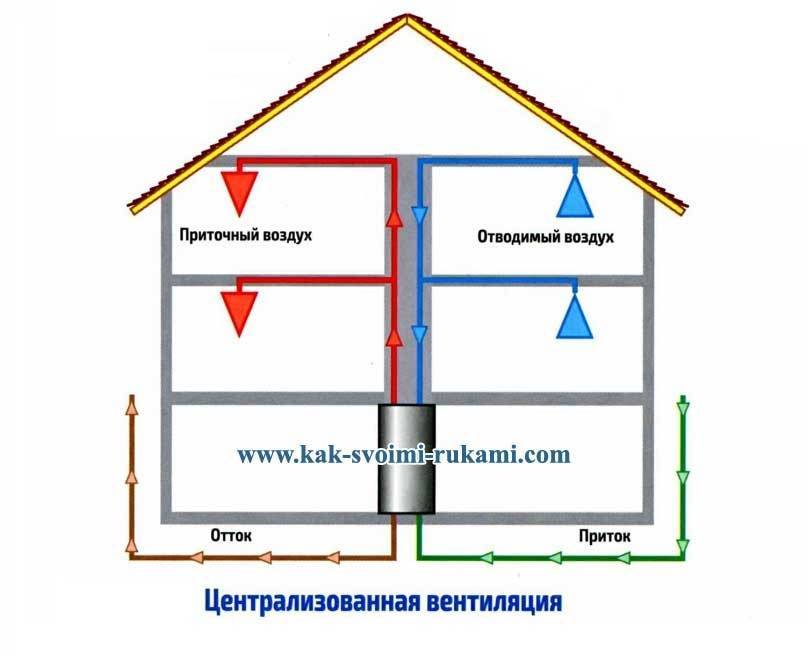

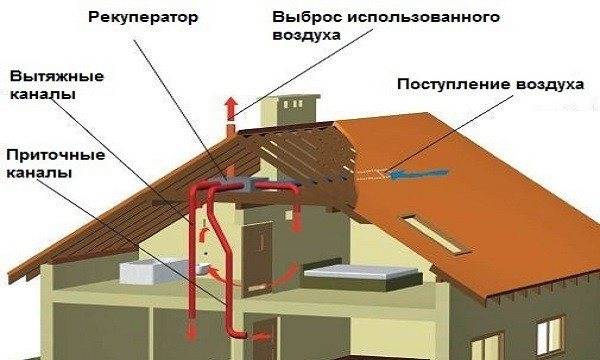

Приточно-вытяжной способ наиболее эффективный. Обеспечивает полный цикл воздухообмена.
Вентилятором засасывается воздух с улицы, он проходит по системе каналов и разводится во все комнаты. Параллельно можно установить калорифер, тогда поступающий воздух будет подогреваться. Система фильтров производит его очистку от пыли, посторонних запахов, пыльцы растений и т. д.
Смешанный вид
При комбинированной системе может использоваться сочетание элементов естественной и принудительной вентиляции. Такое сочетание имеет смысл, когда бюджет строительства ограничен. Тогда естественные отверстия и шахты могут использоваться для экономии, а принудительная ставится только в проблемных местах дома (туалет, кухня) и делается небольшой протяжённостью.
Обзор рынка вентиляционного оборудования
Сейчас на рынке есть богатый выбор устройств для вентиляции ведущих мировых изготовителей, каждый из них производит продукцию в своем сегменте рынка. Предлагаемое вентиляционное оборудование условно подразделяется по таким сферам использования:
- Полупромышленного и бытового предназначения;
- Для использования в промышленности;
- Устройства «специального» назначения.
К полупромышленной и бытовой сфере использования относятся устройства для ресторанов, офисов, жилых построек и квартир — помещений, не превышающих 600 кв.м. К оборудованию для промышленных предприятий относятся устройства способные создать воздухообмен более 4000 куб.м в час.
Вентиляционные устройства «специального» назначения используют в помещениях с необычными запросами, к примеру — помещения для операционных и для фармацевтического производства, устройства для аварийной вентиляции, компонентов систем дымоудаления.
Устройства полупромышленного и бытового предназначения
Здесь господствуют устройства для вентиляции изготовителей из европейских стран:
- Чешская Remak;
- Шведская Kanalflakt;
- Шведская Ostberg.
Продукция этих фирм уже давно используют в нашей стране, и их оборудование зарекомендовало себя в качестве надежной базы для создания качественных и недорогих вентиляционных комплексов.
Недавно на рынке нашей страны появилась продукция таких изготовителей:
- Российская Арктос;
- Из восточной Европы Ventrex;
- Российско-германская компания Korf;
- Германская Wolter.
Под этими торговыми марками производят надежные вентиляционные устройства, по этой причине выбор определенного изготовителя зависит от предпочтений клиента и стоимости оборудования.
Особое место занимают моноблочные вентиляционные устройства. Они, по сравнению с наборными системами, изготавливаются как готовые вентиляционные комплексы, все элементами которых смонтированы в шумоизолированном корпусе.
Моноблочные комплексы производят как отечественные, так и зарубежные производители. С точки зрения клиента установки, изготовленные в нашей стране не хуже импортных, их собирают из одних деталей и, дополнительно они приспособлены к российским условиям (используется например, более производительный нагреватель, предназначенный для работы при низких температурах). В то же время разброс цен на такие устройства разных изготовителей доходит до 50%.
Расчет толщины стен
Стены должны быть теплыми! Что такое теплые? Это по теплопроводности опережающие СНиП! Для начала нужно разобраться какими они должны быть в соответствии со СНиПом. Это не так сложно, как кажется на первый взгляд.
Первым делом возникает вопрос: «а сколько дней в году длиться отопительный сезон?», может нам вообще ничего отапливать не надо и живем мы в Индии. Однако суровые реальности подсказывают, что из 365 дней 202 температура воздуха ≤ 8 °C. Но это в моей Липецкой области, а в вашей наверняка другие цифры. Какие? На этот вопрос вам ответит СНиП 23-01-99. В нем ищем таблицу №1 в ней ищем 11 столбик и свой населенный пункт. Цифра на пересечении и есть количество дней где температура ниже 8 градусов.
Зачем все это было нужно? Для того чтобы открыть СНиП 23-02-2003, найти в нем формулу, и определить градусо-сутки отопительного периода. Величина показывает температурную разницу наружного и внутреннего воздуха, то есть «на сколько нагревать». Умноженную на количество этих суток, то есть «сколько суток нагревать»
Ну узнали. Толк-то от этого какой? А такой! На Данном этапе мы получаем какую-то цифру, в моем случае получилась 5050. По этой цифре, того же самого СНиПа в таблице 4 ищем чему равно нормируемое значение сопротивление теплопередаче стен (3-й столбик). Получается что-то между 2,8-3,5 путем интерполяции находим точное значение (если надо и интересно) или берем максимальное. У меня получилось 3,2°С/Вт.
Теперь, чтобы посчитать толщину стены, нам необходимо воспользоваться формулой R = s / λ (м2•°С/Вт). Где R — сопротивление теплопередаче, s — толщина стены (м), а λ — теплопроводность. Теперь представим, что мы решили построить свою стену из газосиликатных блоков, полностью. В моем случае это блоки Липецкого силикатного завода. Нужно узнать коэффициент теплопроводности. Для этого идем на сайт производителя вашего материала, находим свой материал и смотрим описания характеристик. В моем случае это блоки из ячеистого бетона и коэффициент теплопроводности равен 0,10-0,14. Возьмем 0,14 (влажность и все такое). По вышеуказанной формуле нам нужно найти S. S = R * λ, то есть S = 3,2 * 0,14 = 0,45 м.
Хорошая получилась стена. И дорогая. Наверное есть способ сэкономить. Что если мы возьмем блок толщиной 20 см и сделаем из него стену. Получим сопротивление теплопередачи у такой стены равное 1,43 (м2•°С/Вт), а в нашем регионе 3,2 (м2•°С/Вт). Маловато будет! А что если мы сделаем многослойную стену и снаружи стены используем пенопласт, а лучше минеральную вату, потому как они с примерно одинаковыми коэффициентами теплопроводности, но минвата экологически чище и не горит к томуже. Да и мышки ее как-то не жалуют. Нам осталось добрать теплопередачи. 3,2 — 1,43 = 1,77 (м2•°С/Вт). Теперь тут опять все просто. Так как стена у меня трехслойная и снаружи еще обложена кирпичом, то нужно подобрать утеплитель который лучше всего подходит для этого дела. Я выбрал ROCKWOOL КАВИТИ БАТТС максимально обозначенная теплопроводность у него λ = 0,041 Вт/(м·К) по ней и посчитал, S = 1.77 * 0.041 = 0.072. У меня получилась стена из газосиликатного блока 20 см и 7 см каменной ваты. Согласитесь лучше чем 45 см газосиликата? А может плюнуть на все и сделать каркасник с утеплителем? Можно))) в Канаде и многих европейских странах все так и делают. Но мы то русские! Поэтому обложим все это хозяйство облицовочным кирпичом, и будет у нас красиво и практично! Почему мы в расчет не принимали облицовочный кирпич? Просто он не несет никаких энергосберегающих функций. Более того в нем необходимо сделать вентиляционные зазоры. Но это уже другая история.
В конечном итоге, решив, что требования СНиПов постоянно повышаются, я сделал утеплитель толщиной 10 см. Тем более, что стоило это не на много дороже.
Почему так важна вентиляция для каркасного дома
Во-первых, люди на 75% состоит из воды. За ночь два человека в спальне могут испарить до 0,5 литров воды. Если комната имеет площадь 18-20 м2, то при влажности воздуха перед сном 25-30%, к утру она в отсутствие вентиляции составит 100%, что очень вредно для здоровья, а также вещей и материалов.
За это же время в спальне возрастет содержание углекислого газа на 3%, а объем кислорода уменьшится на те же 3%, что тоже опасно. Это приводит к не высыпанию, головным болям и недомоганиям. При наличии хорошей вентиляции ничего такого наблюдаться не будет.
Во-вторых, дома теперь строят из материалов, теплопроводность которых достаточно низкая. Оконные и дверные проемы стараются делать герметичными. И все это ради сохранения тепла и экономии топлива на обогрев дома. Для этих же целей надежно утепляется перекрытие и пол. Но в погоне за сохранением тепла, перекрываются все каналы поступления в помещение свежего воздуха, т. е. вентиляция воздуха полностью отсутствует!
Современный каркасный дом представляет собой плотно закупоренный термос. Из него не выходит тепло, но и не втекает свежий воздух. А это означает, что никакие вытяжные вентиляционные системы работать не смогут. Отсюда: духота, сырость, недомогание и т. д.
Как люди выходят из положения? Очень просто, но расточительно: они обогревают помещение и открывают форточку. В результате свежий воздух входит, а тепло выходит. Перерасход топлива может достигать 50%. Из-за сквозняков нередки простудные заболевания. Как же создать в доме здоровый микроклимат и сберечь тепло?
Основные виды
Есть несколько основных видов систем воздухообмена. Каждый из них применяется при определенных условиях эксплуатации дома, а также при наборе условий и особенностей конструкции.

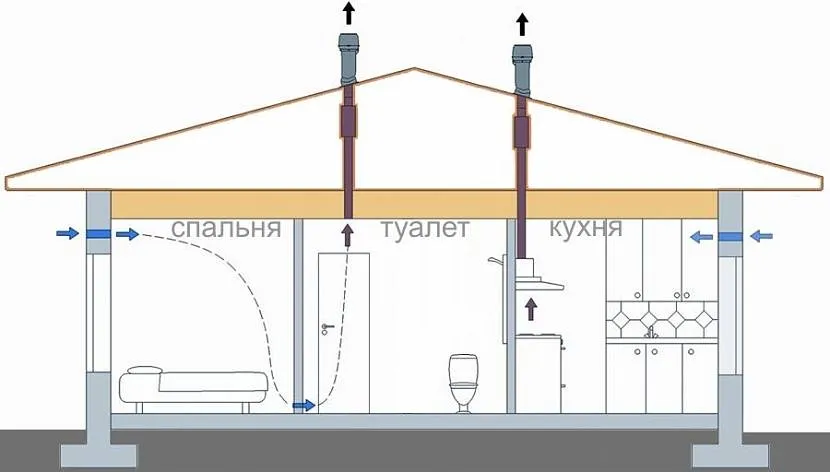

Естественный воздухообмен
Естественный тип считается наиболее простым и используется в небольших каркасных домах.
В небольших домах допускается применение естественной вентиляции Источник electro-klimat.by
Чаще всего эти дома имеют сезонное использование. Особенности естественного типа воздухообмена:
- вытяжка находится на кухне и в помещениях с ванной и санузлами;
- в стены остальных помещений врезаны приточные каналы;
- для притока воздуха применяются трубы, в основном из пластика или асбоцемента. Металлические трубы используются редко.
Основной способ использования естественного вида устройства – через приточный канал воздух поступает в помещение, а затем через коридоры доходит до мест с вытяжкой. Сами каналы нужны по причине герметичности каркасной конструкции. При более простом варианте просто открываются окна, и воздух идет дальше по помещениям с выходом через систему вентиляции.

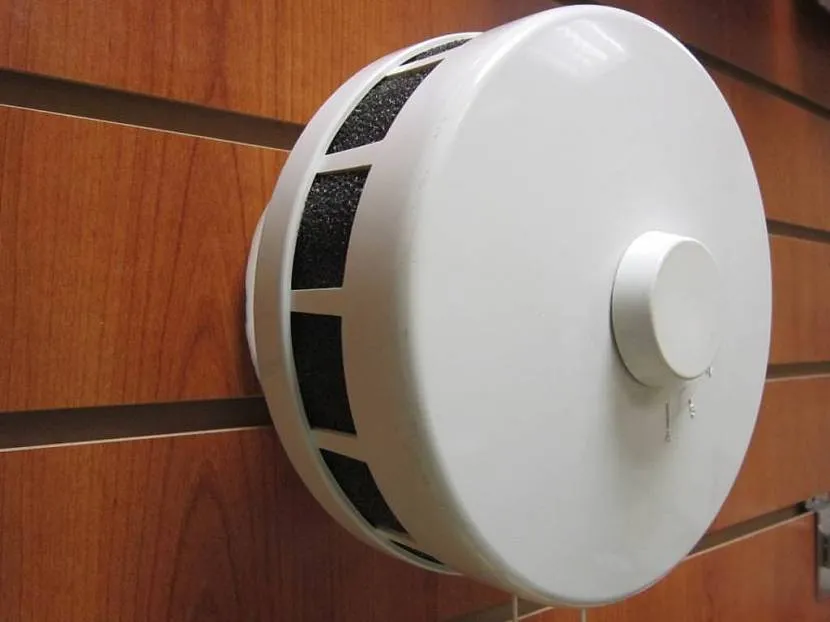

Клапан приточного типа является небольшим устройством, через которое и поступает воздух с улицы. Среди моделей клапанов встречаются такие, которые оборудованы и специальными глушителями шума, а также фильтрацией. Уличный вход клапана обязательно закрыт решеткой с небольшими ячейками. Со стороны выхода воздуха в помещении устанавливается специальный заслон, с помощью которого идет регулировка воздуха.
Клапан с возможностью регулирования входа/выхода воздуха Источник poradu24.com
Стандартным размером отверстия в стене является сечение в 5-13 сантиметров. В приточные каналы первоначально вставляются пластиковые трубы с шумо и термоизоляцией.
Естественный воздухообмен полноценно работает только в холодное время года, так как основана на разнице температурного режима и давления в помещении и вокруг дома. При теплой погоде требуется устанавливать вентиляторы дополнительного характера. Это позволяет сделать воздухообмен полноценным. К каждому вентилятору в специальных помещениях, в том числе на кухне должен быть подключен датчик влажности. Это помогает обеспечивать климатический контроль в полноценном режиме в любое время года.
Вентиляция каркасного дома предусматривается заранее, так как это помогает избегать проблем при ее установке и обустройстве.
Типичные сложности
В попытке сделать её достаточно мощной, есть риск не рассчитать усилия, в результате обратный эффект — сквозняки и холод.
Правильная вентиляция устроена так, что оттягивает отработанный воздух и возвращает чистый, при этом сохраняя потери энергии на минимальном уровне.
Очень часто даже опытные умельцы, сталкиваясь с сомнениями, отдают эту часть работы, что называется, профессионалам.
Старинные дома были устроены несколько иначе: вытяжкой служил дымоход, а свежий воздух шёл через негерметичные стены. Сегодня постройки рассчитаны на максимальное энергосбережение, поэтому вовсе не пропускают воздух сквозь стены и стыки.
Для каркасных домов существуют особенно строгие требования, которые сложно соблюсти без учёта разноплановой технической части, пронизанной элементами физики, в частности, термодинамики. Но дело даже не в этом, скорее в том, что все случаи разные и нужен определённый опыт.
Если система вентиляции в каркасном доме сделана халатно, при замерзании на областях, где холодная среда встречается с тёплой, возможно быстрое появление грибка и плесени, дышать их спорами крайне не рекомендуется.
Вы можете пренебречь обустройством вентиляции, если строите дом для временного проживания. Однако, если Вы строите каркасный дом для постоянного проживания, то этого не следует делать.
Если Вы строите каркасный дом для постоянного проживания, кроме вентиляции необходимо подумать и о его утеплении. Сейчас существует много разнообразных утеплителей, подробнее о них Вы можете прочитать тут.
Заключение
Не все будущие и настоящие владельцы каркасных домов осознают важность вентиляции в таких постройках. Здание каркасного типа предусматривает наличие множества слоев, которые обеспечивают гидро- и теплоизоляцию. Стены окутаны мембранами, а также плитами пенопласта
Помимо прочего, здание имеет внешнюю и внутреннюю отделку. В результате получаются стены, которые почти не пропускают воздух
Стены окутаны мембранами, а также плитами пенопласта. Помимо прочего, здание имеет внешнюю и внутреннюю отделку. В результате получаются стены, которые почти не пропускают воздух.
В этом и есть значительные плюсы, которые выражены в низких энергозатратах для обогрева помещений. Внутри здания при таком устройстве стен довольно длительное время сохраняется комфортная температура. Однако в доме живут, отдыхают и работают люди, поэтому со временем в помещениях становится душно, содержание кислорода падает, появляются неприятные запахи, а на стенах образуется конденсат. Всё это обуславливает необходимость наличия системы вентиляции.
