Колодец – журавль – как рассчитать и сделать своими руками: Видео процесса +Фото

Особенности конструкции колодезного журавля

По своей сути это рычажный механизм, где с одной стороны в качестве противовеса используется ведро с водой. При этом он устроен таким образом, чтобы опустить, набрать и поднять его, можно было руками без особых усилий. Конструкция появилась столетия назад, когда еще не применялся барабан с рукояткой, цепь или трос.

С обратной стороны должен быть контргруз, который либо приделывается, и представляет собой отдельный элемент, либо представляет собой целостную конструкцию. В последнем случае речь идет об утолщении рычага. В качестве центральной опоры используется «баба». Это – рогатина или вилка со шплинтом.

Повесив его на специальный крюк, достаточно потянуть штангу, веревку или цепь вниз, чтобы ведро опустилось под воду. Далее нужно всего лишь отпустить колодезный рычаг, чтобы емкость с водой поднялась под весом контргруза.

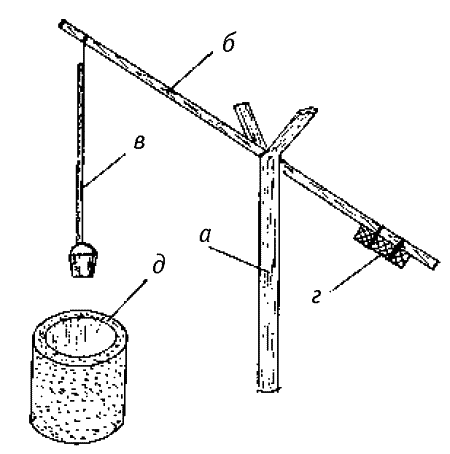

Устройство колодца

Правильно укомплектованный колодец с журавлем предполагает, что его комплектация включает:

• коромысло с балансиром;
• опору под балансир;
• груз и шест;
• цепь, штангу или трос;
• опорную колонну.

Но главным элементом является сам колодец, который нужно вырыть. При этом глубина залегания воды должна быть настолько мала, чтобы при поднятии журавля, полное ведро поднималось выше оголовка.

Где и как лучше устанавливать

Особых ограничений здесь нет. Установить колодезную конструкцию можно в любой части дачного участка. Главное, чтобы рядом прилегающая территория подходила по стилю оформления. Установить его можно в месте, где необходимо замаскировать различные элементы ландшафта или инженерные коммуникации.

Особое внимание уделяется прилегающей территории:

• Установить кувшины, горшки и прочее.
• Выложить красивые дорожки из камня.
• Поставить скамейку.
• Приобрести красивые декоративные фигурки.
• Будет красиво смотреться колодец возле водоема, мостика и т. п.
• Рядом высаживаются цветущие растения.

Установка ворота на колодец

Приспособление для подъема воды из колодца нужно установить на опоры так, чтобы вал мог относительно свободно вращаться. Сделать это можно 3 разными способами.

В стойках из дерева просверливают своими руками отверстия с диаметром чуть больше, чем сечение оси. После установки опор они должны быть параллельны друг другу, но на деле это требование не всегда точно соблюдается.

Можно поступить проще. Устанавливают опоры небольшой высоты, на торцах проделывают канавки для оси. Чтобы при вращении ворот не слетал, сверху крепят деревянные или металлические рейки.

Важно! При вращении барабана порой раздается неприятный скрип. Это означает, что опорный узел необходимо смазать.. Более эффективный способ – с использованием полимерных втулок

Монтаж их требует несколько больше стараний. Подбирают шайбы с внутренним диаметром, равным сечению оси. Затем просверливают отверстия под втулки, соблюдая соосность. Вставляют приспособления, а затем закрепляют вал для колодца

Более эффективный способ – с использованием полимерных втулок. Монтаж их требует несколько больше стараний. Подбирают шайбы с внутренним диаметром, равным сечению оси. Затем просверливают отверстия под втулки, соблюдая соосность. Вставляют приспособления, а затем закрепляют вал для колодца.

Втулки не требуют смазки и служат намного дольше.

Третий метод – установка подшипников своими руками. Годится любой вариант, кроме упорных. Чаще всего используют корпусные подшипники: здесь есть готовые отверстия под крепеж болтами. В противном случае нужно будет высверлить в пластине отверстия своими руками. Подшипники фиксируют на внутренней стороне опорных стоек, соблюдая соосность.

За подшипниковыми узлами нужно ухаживать – смазывать и оберегать от влаги. Наиболее защищены подшипники с сальниками.

Как крепить цепь к вороту колодца

Чтобы зафиксировать цепь на барабан своими руками, используют 2 метода.

В центре ворота высверливают отверстие и вставляют в него трос или цепь. Их следует закрепить в месте соединения.

Можно поступить иначе: своими руками забить скобу. Затем к ней прикрепляют цепь, а к ее концу – ведро.

Важно! На металлический ворот для колодца цепь приваривают, так же как ручку и ось.

Интересные конструкции крыши и домика для колодца

Вариантов оформления конструкции крыши и оголовка колодезной постройки существует бесчисленное множество, в первую очередь благодаря неистощимой фантазии дизайнеров и просто любителей поработать своими руками. Но в погоне за эффектным оформлением авторы постарались сохранить основные черты и аутентичность, отличающие колодец от любой дворовой постройки.

Все существующие варианты оформления крыш и защиты для колодца можно свести в две большие группы:

• Конструкции в виде защитного козырька или крыши над колодцем;
• Постройка в виде домика, практически полностью закрывающая все основные узлы колодца.

В первом случае конструкция ограничивается установкой навеса над зеркалом колодца. Казалось бы, простор для реализации дизайнерских идей не такой большой, но, как показывает практика, при желании можно добиться очень интересных результатов.

Источник задания: Решение 4951.-17. ОГЭ 2021 Математика, И.В. Ященко. 36 вариантов.

Задание 16.

Для приготовления фарша взяли говядину и свинину в отношении 11:39. Сколько процентов фарша составляет свинина?

Решение.

Отношение 11:39 в фарше означает 11 частей говядины и 39 частей свинины, а вся целая часть равна 11+39=50. Примем всю часть за 100%, а 39 частей свинины за x%, тогда можно записать отношение:

откуда находим x:

Ответ:

78.

Задание 17.

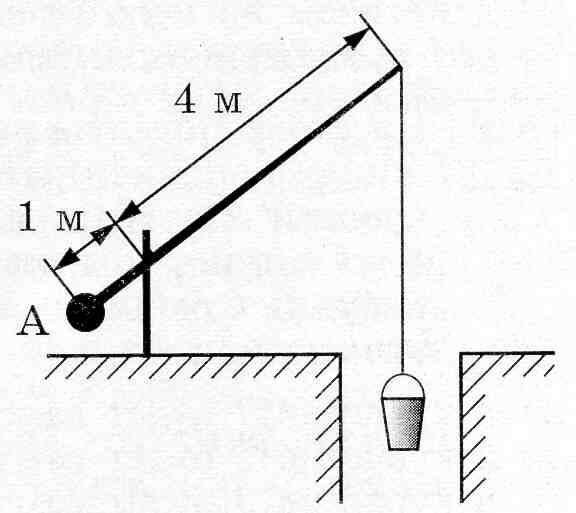

На рисунке изображён колодец с «журавлём». Короткое плечо имеет длину 1 м, а длинное плечо — 4 м. На сколько метров опустится конец длинного плеча, когда конец короткого поднимется на 0,5 м?

Решение.

Задача сводится к подобию двух прямоугольных треугольников. Первый треугольник образуется коротким плечом 1 м (гипотенуза см. рисунок), а второй – длинным плечом 4 м. Высоты от краев этих плеч до земли образуют с поверхностью земли прямые углы. А вся жердь («журавль») образует два вертикальных угла (равных) с поверхностью земли. Таким образом, треугольники подобны по двум углам.

Для подобных треугольников можно записать следующее соотношение их сторон.

Идеальная дача должна быть удобной и радующей глаз, ведь красота на приусадебном участке не менее важна, чем комфорт. А такой яркий элемент ландшафтного дизайна, как декоративный колодец, гармонично вписанный в стилевое оформление дачной территории, не только украсит собою пространство, но и может скрыть неприглядные технические конструкции. Например, под колодец часто прячут водоводные коммуникации или люк септика.

Кровельные материалы

Для накрытия крыши колодца применяются как традиционные, так и современные кровельные материалы.

Тип кровельного покрытия	Краткое описание физических и эксплуатационных характеристик
Битумная черепица	Из-за низкой стоимости и высокой технологичности мягкая черепица очень нравится многим застройщикам. Лет 10–15 тому назад этот материал занимал ведущее положение среди всех существующих на строительном рынке. В настоящее время количество желающих иметь у себя крышу с такой кровлей значительно уменьшилось. Причина – на поверхности битумной черепицы накапливается пыль, через 4–5 лет начинают произрастать мхи и иная растительность. Удалить ее с крыши очень сложно иногда практически невозможно. Корни растений разрушают целостность основания битумной черепицы и гидрозащитный слой, как следствие – теряется герметичность, значительно ухудшается внешний вид сооружения.
Металлические кровли	Очень востребованные кровельные материалы. Крыши над колодцами под металлочерепицей или профилированным листом встречаются очень часто. Все сооружения вполне оправдывают ожидания потребителей и рекомендуются опытными строителями. Главный недостаток металлических кровель – большая шумность во время сильного ливня или града. Шумность может создавать определенные неприятности проживающим в домах, для колодцев этот недостаток не имеет никакого значения. Небольшой вес металлических покрытий намного облегчает открытие/закрытие дверок над колодцем, а это повышает комфортность пользования.
Асбестоцементный шифер	Традиционный кровельный материал, несмотря на длительную и агрессивную антирекламу, асбестоцементный шифер до сих пор удерживает довольно неплохие позиции. Крыша под шифером имеет много недостатков: большой вес, некрасивый внешний вид, недостаточные показатели физической прочности. Еще один недостаток шифера – с ним трудно работать, появляются сложности при резании и фиксации. И последнее. Поверхность шифра имеет много нервностей, что становится причиной быстрого накопления пыли со всеми негативными последствиями.

Цены на популярные марки гибкой черепицы

Гибкая черепица

Закрытый домик для колодца своими руками

Серьезно рассматривать рулонные мягкие покрытия, натуральный камень, штучную керамическую черепицу и лучину нецелесообразно из-за очень редкого использования.

Где расположить декоративный колодец?

Если нужно прикрыть кессон или коммуникации, вопрос о размещении декоративной постройки отпадает. А в целом, для устройства фальш-колодца подойдет любая ровная площадка, которую вам хочется украсить. Главное, чтобы постройка украшала окружающий ландшафт.

Начинайте с проекта. Нарисуйте чертеж местности, подумайте об особенностях вашего участка. Подходящую для строительства колодца площадку нужно оценить с точки зрения красоты и удобства расположения

Если постройка возводится над люком септика, перед началом строительства нужно обратить внимание на простоту дальнейшего обслуживания декоративного колодца: задуманное вами сооружение должно быстро давать доступ к коммуникациям, скрытым под ним

Пошаговая инструкция

Красивый домик для колодца своими руками можно построить из оцилиндрованного бревна и прочих пиломатериалов, далее этот процесс рассматривается поэтапно:

1. из пиломатериалов согласно чертежам вырезают детали. Поскольку нижняя часть строения собирается в виде сруба, в бревнах неподалеку от торцов вырезают углубления — чашки. В них укладываются бревна следующего венца, и дополнительный крепеж не требуется;
2. дважды обрабатывают деревянные элементы антисептиком и покрывают в несколько слоев лаком или краской. Если делать это по окончании строительства, химикалии могут попасть в колодец и отравить воду;
3. снимают вокруг колодца грунт, с тем чтобы устроить бетонную площадку. Без этого можно обойтись — тогда под домиком устраивают мелкозаглубленный фундамент;
4. согласно чертежу на грунте выполняют разметку и в местах расположения стоек выкапывают ямы. Глубина — третья часть всей длины стойки, то есть половина ее надземной высоты, плюс 20 см;
5. на дне ям устраивают утрамбованную песчано-щебеночную подушку толщиной 15-20 см (для хорошего уплотнения засыпку увлажняют);
6. заглубляемую часть стоек (брус сечением 50х100 мм либо бревно) обжигают, затем покрывают мастикой и оклеивают рубероидом. После, стойки устанавливают в ямы, выставляют по уровню в вертикальное положение и фиксируют деревянными кольями или обломками кирпича. Далее каждую стойку бетонируют или засыпают смесью земли и песка с послойной трамбовкой;
7. площадку вокруг колодца, где был вынут грунт, засыпают песчано-щебеночной смесью на толщину в 20 см и трамбуют ее, формируя уклон для стока воды. Далее площадку окружают по периметру опалубкой из досок и бетонируют;
8. после созревания бетона (требуется 28 дней) периметр будущего домика застилают гидроизоляционным материалом, и венец за венцом выкладывают сруб;
9. верхушки стоек соединяют горизонтальным брусом сечением 50х50 мм — это конек. Он укладывается на стойки сверху (для этого в них вырезаны пазы) и фиксируется посредством уголков и саморезов;
10. для опирания крыши по углам сруба на верхний венец устанавливают вертикальные стойки;
11. укладывают на стойки с фасадной и тыльной сторон горизонтальные доски — мауэрлат, и далее собирают каркас двускатной крыши, укладывая на конек и мауэрлатные доски стропила. Сверху крышу накрывают кровельным материалом;
12. из бревна диаметром 20 см делают ворот: остругивают до цилиндрической формы и ошкуривают, высверливают в торцах соосные отверстия диаметром 2 см и глубиной 5 см, а затем стягивают по торцам навивкой из проволоки или хомутами из стальной ленты;
13. в стойках на высоте около 160 см высверливают соосные отверстия и вбивают в них отрезки трубы с внутренним диаметром 23–26 мм;
14. помещают ворот между стоек и забивают в него сквозь отверстия в стойках с одной стороны стальной штырь, с другой — изогнутую рукоять;
15. сверху бревенчатые стенки перекрывают дощатым щитом с проемом;
16. прикручивают по обе стороны от проема металлические направляющие и устанавливают выдвижную металлическую крышку. Другой вариант: сколачивают из досок распашную крышку и крепят ее к щиту на петлях.

На этом строительство домика для колодца считается завершенным.

Особенности конструкции колодезного журавля

Достоинствами колодца-журавля являются:

• доступность самостоятельного монтажа;
• долгий срок эксплуатации;
• возможность использования для декоративного украшения территории;
• минимальные усилия, прилагающиеся для ручного подъема воды.

К недостаткам конструкции относятся:

• невозможность использования для забора жидкости из колодцев глубиной больше 10 м;
• негерметичность, приводящая к засорению воды опавшей листвой, ветками, пылью и прочим мусором;
• габариты не позволяют устанавливать устройство на участках с малой площадью.

Раскачка колодца

Раскачка (очистка) колодца

Вода в выкопанном колодце еще мутная, и использовать ее можно только для полива. Для питья же она пока еще непригодна. Очистку воды, а также дна и стенок ямы от рыхлого грунта производят с помощью небольшого грязевого насоса погружного типа:

• запомните правило: первые несколько откачек производятся малыми порциями с забором не более 3/4 водяного столба; иначе при интенсивном поступлении новых порций влаги дно размоет, и толку от такой очистки не будет
• самая первая чистка производится вручную; для этого необходимо спуститься в колодец с обычной лопатой и ведром; с таким количеством грязи насос пока еще не справится

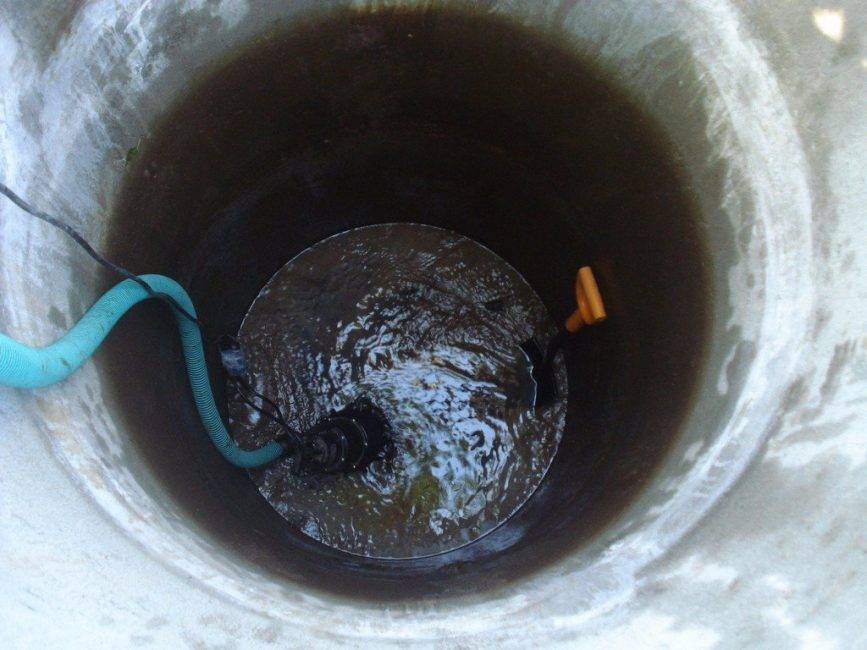

• насос цепляют на крепкий трос и устанавливают ближе ко дну, у гравийного фильтра, чтобы не дать илу осесть
• откачка производится до тех пор, пока вода не начнет поступать интенсивно; количество включений насоса за сутки не менее четырех; причем делать это необходимо в разных режимах
• сливать загрязненную воду
• время от времени насос необходимо промывать с помощью прогонки чистой воды, иначе от перегрузки он быстро выйдет из строя
• колодец, выкопанный в глиняном грунте, требует длительной очистки; некоторые хозяева считают, что мутная жидкость в этом случае неизбежна, но это далеко не так; его шахту можно и нужно прокачивать

Подобным образом производят и периодическую очистку воды из колодца. Иначе он заилится и обмелеет. Делается это по мере загрязнения.

При отсутствии грязевого насоса смесь жидкости и грунта удаляют из колодца с помощью обычного ведра с привязанной к нему веревкой. Но процесс этот очень трудоемкий – чистку необходимо производить, пока вода не станет абсолютно чистой, без примесей.

При расположении колодца на плывуне – грунте, смешанным с большим количеством воды – очистить ее нереально. В этом случае используются специальные дренажные системы (донные фильтры).

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Оборудование колодца

Оптимальным временем для сооружения колодезной шахты признается засушливый период в конце лета, характеризующийся снижением уровня грунтовых вод до минимального показателя. К месту размещения предъявляются жесткие требования, предусматривающие удаленность от сточных канав, помойных и выгребных ям, септиков, скотных дворов и прочих источников загрязнения.

Возвышение оголовка над поверхностью земли на 0,8 м обеспечивает защиту конструкции от засорения мусором и пылью. Выступ предотвращает обледенение при отрицательных температурах. Для препятствия стеканию грязной воды в колодец рекомендуется оборудовать по периметру кирпичную или каменную отмостку.

Защитить стены колодезной шахты от обрушения позволяет крепление камнем, кирпичом, бетонными кольцами или деревом. Стволу придается форма круга, квадрата или многоугольника. На стенках фиксируются чугунные скобы, облегчающие спуск для проведения ремонтных или сервисных работ.

Дно колодца покрывается слоем песка, щебня или гальки. Повышению притока воды способствует заглубление нижнего участка шахтного ствола в водоносный горизонт или придание ему формы шатра.

Монтаж сруба

Колодец из деревянного сруба схематично.

Для установки сруба применяются очищенные от коры, оструганные и ошлифованные бревна без сучков и трещин. Подходящим материалом для надводной части являются сосна и ель. Дерево, из которого изготовлен венец, соприкасающийся с водой, должно быть устойчивым к вредителям и гниению. Такими качествами обладают лиственница, ольха, дуб, вяз.

В колодцах глубиной до 6 м допускается монтировать сруб внутри готовой шахты, если ее стены устойчивы. После откачки воды дно выравнивается и покрывается слоем фильтрующего материала. Над установленной деревянной рамой, выполняющей функции основания, сооружаются венцы.

При глубине колодца больше 6 м рекомендуется использовать верхнее наращивание сруба. Нижняя кромка рамной конструкции заостряется, способствуя ее проседанию под действием силы тяжести по мере углубления шахты.

Шахта из бетонных колец

Укрепление колодезной шахты бетонными кольцами позволяет увеличить прочность и срок эксплуатации конструкции. Недостатком этого способа является большой вес блочных изделий из бетона, требующий использования специализированной техники для их установки в колодец.

Бетонные кольца поочередно опускаются в шахтный ствол. В качестве альтернативного метода применяется постепенная выемка грунта из-под базового блока, под собственной тяжестью погружающегося в колодезную шахту. Следующее кольцо устанавливается поверх предыдущего по мере заглубления конструкции.

Замковое соединение обеспечивает надежную фиксацию и облегчает стыковку деталей при монтаже колец. При отсутствии замка крепление выполняется металлическими скобами. Промежутки между бетонными блоками заполняются вяжущим раствором.

Монтаж бетонных колец.

Одним из преимуществ этой технологии является отсутствие необходимости сооружения колодезного оголовка, т.к. защитные функции выполняет верхнее кольцо, возвышающееся над поверхностью.

Технология изготовления колодезного журавля

Для работы понадобятся материалы:

• шпильки и гайки;
• саморезы;
• металлическая цепь;
• деревянный брус сечением 50×100 мм;
• дюралевая трубка или тонкая жердь;
• груз весом 18 кг;
• ведро 9 л;
• стальные уголки;
• трубы сечением 50 мм.

Инструменты:

• лопата;
• электрический лобзик;
• шуруповерт;
• гаечный ключ;
• наждачная бумага.

Первый этап – установка опоры высотой 2,7 м. Для стойки журавля используется брус 50×100 или 100×100 мм. Прочность основание обеспечит отсутствие контакты дерева с землей. Для этого опора соединяется с «пасынками» – двумя металлическими трубами или швеллерами длиной по 2,5 м. «Пасынки» фиксируются шпильками с двух сторон бруса.

Выкапывается яма глубиной до 1 м, в которую помещается стойка. Установленную опору выравнивают по вертикали. Между брусом и поверхностью земли должно оставаться расстояние не менее 15 см. Металлические детали бетонируются. На 2-3 недели, пока раствор наберет прочность, устанавливаются подпорки.

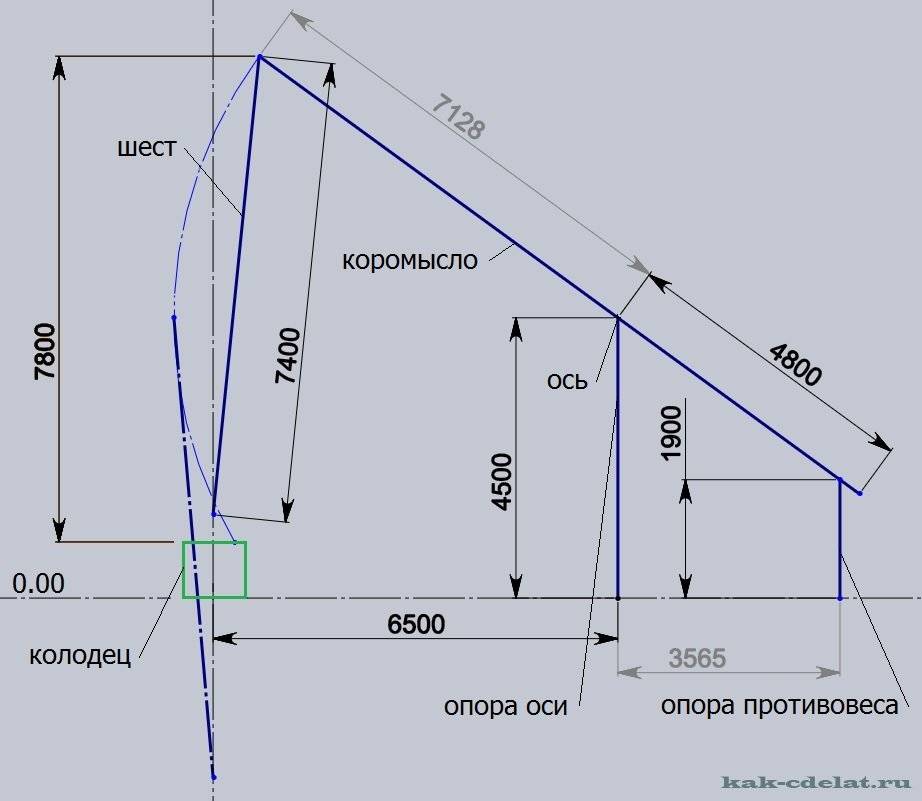

Чертеж колодезного журавля Второй этап. Рычажная стрела или балансир выполняется из бруса 50×50 мм. Для колодца журавля глубиной 4 м потребуется брусок длиной 3,1 м. Стрела устанавливается на опору с после высыхания цемента. В месте крепления рекомендуется усилить ее накладкой. Шарнирный узел, с помощью которого балансир крепится к опоре, изготавливают из двух металлических уголков и монтажной шпильки М10. Стальные уголки фиксируются на стойке четырьмя шпильками М8.

Третий этап. Шест для опускания ведра в ствол должен выполнять движение, не задевая стенки. Материалом для этой детали может служить полая дюралевая трубка, обклеенная водостойкой пленкой или жердь. Длина шеста составляет 2,2 м, если он изготавливается из древесины, то поверхность жерди тщательно полируется наждачной бумагой, чтобы избежать повреждения рук при использовании механизма.

Ведро (вверху) и цепочка из шеста (внизу)

К верхней части шеста крепится оцинкованная цепочка длиной около 1 м, она соединяет деталь со стрелой. В нижней части шеста закрепляется такая же цепочка, только вдвое короче. К ней крепится ведро объемом 9-10 л или бадья.

Четвертый этап. Второй конец балансира – это короткое плечо, к которому монтируется противовес. В качестве груза можно использовать металлические бруски, их вес составляет 14-18 кг. К стреле противовес крепится монтажными шпильками М8.

Колодезный журавль готов, осталось декорировать конструкцию.

Как сделать журавля для колодца своими руками

Сооружение журавля для колодца включает в себя несколько этапов работы. Грамотный расчет, соблюдение всех технологических процессов и пошаговое выполнение плана позволит стать колодцу с журавлем не только местом для набора воды, но и приятным дополнением ландшафта.

Подготовка материала

Для изготовления журавля своими руками нужно подготовить необходимые материалы:

• деревянные бруски сечениями 5*10 и 5*5 см;
• трубы для опоры;
• тонкую дюралевую трубу;
• саморезы;
• цепь;
• уголки;
• монтажные шпильки М 10 и М 8;
• груз для ведра;
• бетонный раствор;
• два металлических бруска.

При формировании конструкции понадобятся следующие приспособления и инструменты:

• садовый бур;
• наждачная бумага;
• гаечный ключ;
• шуруповерт;
• лопата.

Совет! Для защиты и продления срока службы все деревянные части журавля необходимо пропитать антисептиком или пастой.

Расчет журавля

Параметры рычага, а также место установки опорной части зависит от глубины колодца. Ориентировочные размеры можно посмотреть в таблице.

При расчете всех параметров колодезного журавля пользуются простыми формулами. Для облегчения понимания каждый показатель обозначен буквами:

• H – глубина шахты;
• L – шест с цепью;
• h1 – высота стойки;
• l1 – длина большого плеча рычага;
• l2 – длина малого плеча;
• h2 – расстояние от основной стойки до центра скважины.

Для определения основных показателей применяют такие формулы:

• h2 = Н — 0,7 м;
• h1 = Н/2 + 2,4 м;
• L=H + 150 см;
• l1 = Н — 0,2 м;
• l2 = Н — 0,8 м.

При измерении глубины колодца необходимо учитывать тот фактор, что при заборе воды ведро не должно опускаться ближе, чем на 30 см ко дну шахты. При средней глубине колодца 5 м и объемом кадки для воды 8-10 л нужно рассчитывать на противовес с короткой стороны рукава весом не менее 15 кг. Более точный вес груза определяют эмпирическим путем при монтаже журавля колодца.

Установка опоры для журавля

Перед установкой основы в выбранном согласно формуле удалении от колодца необходимо изолировать ее от контакта с грунтом. Для этого к основному брусу монтажными шпильками крепят трубы, которые станут продолжением основания в земле. После этого выкапывают или высверливают садовым буром лунку 1 м глубиной. Ширина должна быть такой, чтобы после установки труб между ними и землей было расстояние 20-25 см. В эту яму устанавливают опору так, чтобы от деревянного основания до почвы оставалось около 15-20 см. Трубы выравнивают, лунку бетонируют.

Важно! Необходимо зафиксировать опору подпорками и оставить до полного застывания на 2-3 недели

Монтаж балансира

Монтаж балансира журавля для колодца можно начинать только после абсолютного застывания раствора. Брус 50*50 см, который идет на стрелу, укрепляют в месте фиксации к опоре накладкой из бруска дерева такой же толщины. Посредством пары стальных уголков и монтажной шпильки М10 стрелу фиксируют к опоре. Уголки крепят к стойке шпильками М8.

Подвешивание шеста с ведром

Одним из оптимальных вариантов для шеста, который держит ведро, подойдет дюралевая труба размером 2,2 м. Ее обклеивают влагостойкой пленкой во избежание коррозии.

Замечание! Если выбрать оклейку шеста из дюралевой трубы под цвет дерева, то весь журавль будет выдержан в одном стиле.

К длинному концу балансира трубку крепят метровой цепочкой.

К другой стороне шеста фиксируют цепь 0,5 м с ведром.

На верхнюю часть ведра приспосабливают груз, который вынудит емкость при соприкосновении с водой перевернуться и пойти ко дну.

Установка противовеса

Последним к журавлю крепят противовес с короткой стороны балансира. Два железных бруса, дающих в сумме вес 15-18 кг, крепят монтажными шпильками к стреле. После полного сбора конструкции точный вес балансира устанавливают путем проверок подъема ведра с водой.

Дизайнерское оформление журавля

Декоративный колодец журавль на даче, сделанный своими руками, станет полноценным дизайнерским элементом ландшафта участка. Для красивого оформления нужно учитывать другие постройки и компоненты придомовой территории.

Для растительного украшения опорной части журавля вокруг нее копают клумбу. Удобряют ее перегноем и высаживают вьющиеся растения. Например, простая фасоль украсит опору журавля красивыми цветами, обвивая основание.

Оформление наземной части в виде журавля – популярный вариант для колодца такого типа.

Помимо известной птицы, под стать названию колодца, часто его декорируют в форме другой живности: жираф, лисенок, слоненок, аист.

Детям понравится исполнение колодца журавля в виде сказочных персонажей или мультяшных героев.

Преимущества и недостатки

То, что до сих пор колодцы-журавли используются жителями сельской местности, объясняется наличием определенных преимуществ:

Подобное гидросооружение достаточно простое в использовании.

В случае с колодцами, имеющие традиционные барабаны с цепью, поднять воду из шахты достаточно непросто. Чтобы накрутить цепь на барабан, требуются определенные, порой существенные, усилия. Использование журавля доступно даже детям. Не исключение и пожилые люди, которым иногда по известным причинам трудно поднять даже стакан с чаем. Принцип работы гидросооружения основан на рычаге Архимеда. Благодаря журавлю, ведро с содержимым легко поднимается из шахты. Но слишком усердствовать не стоит, иначе жидкость из ведра можно просто разлить.

Внешний вид колодца-журавля будет отлично сочетаться с ландшафтным дизайном, выполненным в стиле «кантри».

Если владелец участка пожелает увидеть у себя что-то ностальгическое, необычное, то ему всерьез необходимо задуматься о размещении на участке колодца-журавля.

Основной недостаток состоит в ограничении применения в зависимости от глубины, на которой находится вода. Если величина не превышает 5 метров, использование такого типа источника допускается. Нет никакого смысла устраивать на участке колодец-журавль при более глубоком расположении водоносных слоев. Придется делать очень длинный рычаг для подъема, а это, займет достаточно много места. К тому же, длинное коромысло будет часто ломаться. Его придется укреплять, в результате чего получается достаточно массивную конструкцию. При этом неудобным станет его использование.

Другой существенный недостаток, отсутствие возможности накрыть шахту домиком для защиты от атмосферных осадков. Подъемный механизм просто не даст сделать это.

Дизайн и отделка

Для изготовления колодезных домиков используются различные материалы:

• дерево, солома, бамбук;
• металл;
• камни;
• декоративная плитка;
• поликарбонат.

Основной материал — камень

Чаще всего камнем отделывают оголовье, а навес выполняют из дерева и металла. При этом камень может быть натуральный и искусственный, а также имитация камня, выполненная из бетона. Иногда колодезная башня целиком выполнена из натурального камня, например, песчаника.

Деревянные домики

Колодезные домики из дерева наиболее распространены и вписываются в большинство приусадебных участков. Для их сооружения могут использоваться пиломатериалы, брёвна, коряги и ветки без коры в качестве отделки. Древесина гигроскопична, поэтому будет правильным такие материалы обработать каким-нибудь гидрофобным средством и средством от гниения.

Поликарбонат для колодезных домиков

Поликарбонат уместно использовать, когда садовая беседка, веранда или тент над автомобилем выполнены с применением этого материала. Он хорошо сочетается с металлическим каркасом, и может создавать определенное настроение благодаря своему цвету и относительной прозрачности.

Оригинальные колодезные домики

Фантазия дизайнеров и народных умельцев иногда просто поражает. Мы приготовили для вас подборку самых необычных колодезных домиков.

Правила безопасности

При монтаже рычажной системы журавля требуется соблюдать правила безопасности. Все элементы необходимо предварительно проинспектировать на отсутствие внутренних трещин и повреждений. Перед монтажом рычага-балансира его прочность необходимо проверить после предварительного закрепления на небольшой высоте и навешивания на длинный конец контрольных грузов.

При установке груза равного суммарной массе бадьи с водой, цепи и шеста, упругая деформация шеста не должна превышать 5-10% от его длины.

Шест и прикрепленные к нему отрезки цепей необходимо проинспектировать на прочность. Для этого 1 конец цепи можно жестко закрепить на неподвижной опоре, а ко 2 концу цепи на противоположной стороне шеста через блок подвесить груз, вдвое превышающий по массе бадью с водой.

Как выкопать шахту

Шахту для колодца нужно выкопать за 1 день. Поэтому работать нужно с помощниками. Оптимальная форма для шахты — окружность. Однако можно сделать ее также квадратной или даже шестиугольной. Выбранный контур нужно очертить на поверхности грунта. Внутри него выкапывается неглубокая яма в точном соответствии с необходимой формой. Далее нужно ее постепенно углубить до требуемой глубины.

Земляные массы удаляются из шахты ведром или бочкой с привязанной веревкой. Можно использовать коловорот. Работники могут спускаться вглубь шахты и подниматься наверх по веревочной лестнице. Ее нужно надежно закрепить на поверхности почвы.

Следует помнить, что в процессе выкапывания нужно периодически освобождать внутреннее пространство шахты от скопившихся газов. Они могут быть опасны для здоровья. Когда шахта будет готова, из нее нужно откачать воду. Далее необходимо укрепить дно. На него насыпается щебень или гравий для первичного фильтрования воды.

Стены шахты можно выложить в виде сруба из бревен подходящей длины. Вначале на дне выкладывается 1 рама, которую нужно тщательно выровнять по вертикали и горизонтали. Далее сруб постепенно наращивается путем укладки новых венцов. Для усиления адгезии рамы из бревен прессуют, простукивая деревянным молотком.

Лучше воспользоваться рамой из бревен с заостренным нижним ребром. Ее укладывают в подготовленную яму и начинают выемку грунта. Сначала внутри рамы, затем вокруг нее. Постепенно под тяжестью собственного веса конструкция будет опускаться вниз, прорезая грунт заостренным ребром. По мере погружения сруб наращивают новыми венцами до необходимого размера.

Для герметизации стыковочных швов их нужно тщательно промазать глиной. Предотвратить перекос сруба в дальнейшем помогут толстые доски. Их нужно приколотить по углам с внутренней стороны.

Все деревянные элементы колодезной шахты необходимо тщательно обстругать и выровнять с внутренней стороны. Это позволит беспрепятственно опускать и поднимать ведро или другую емкость для воды.
