Монтаж анкера в бетон
Установка анкера в бетон предполагает предварительное высверливание отверстия. Сверла выбирают в соответствии с диаметром конкретного крепежа. В случае с капсулами и синтетической пастой должен быть оставлен технологический зазор в 2 мм по окружности.
В зависимости от выбранного металлического анкера для бетона существуют различного рода нюансы:
- Под цилиндр анкера в классическом исполнении, забивного типа или с шестигранной головкой, кольцом, крюком посадочное место необходимо очистить от пыли.
- Распорный анкер предназначен для установки в бетон и каменные полнотелые конструкции. Болты с двумя укороченными втулками можно монтировать в пористое основание или с пустотами. Глубина отверстия должна немного превышать рекомендуемую, к диаметру и чистоте отверстия допустимы погрешности.
Ампульные анкеры имеют колбу из тонкого стекла, которая заполнена жидкой рабочей средой. Ее помещают в готовое отверстие, после чего приступают ко вкручиванию металлического болта. Это приводит к разрушению ампулы и затвердеванию полиэфирной смолы. А стекло в результате выступает в роли армирующего наполнителя.
Состав для инъекции выдавливают в очищенное посадочное место. Далее вставляют втулку. После затвердевания массы можно вкручивать болт, крюк или кольцо. Картриджи для удобства оснащены носиком. А в случае с тубами понадобится строительный пистолет.
Анкерные крепежные элементы для фундаментов — характеристики и где они применяются
Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.
Характеристики, типы и размеры
Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.
Производятся следующие виды фундаментных болтов:
1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.
2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.
3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.
4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.
5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.
6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.
Как определить качественный анкерный болт?
Качественным можно считать тот болт, который способен выдерживать нагрузки, описанные в паспорте к изделию. Проверить это можно только испытательным путем, или ознакомиться с отзывами потребителей. На момент покупки следует визуально оценить изделие. Оно должно быть без трещин, раковин, видимых изъянов и искривлений.
Попробуйте покрутить гайку. Гайка на анкерный болт должна двигаться свободно, без использования ключа. Оцените состояние прижимной шайбы, которая должна быть в диаметре больше диаметра гайки. Это обеспечит нормальный прижим.
Оцените внешнее состояние стали и резьбы. Не должно быть коррозии, поскольку это признак того, что материал изготовления не оцинкован. Такие анкера покупать не стоит. В противном случае можно столкнуться с проблемой ослабления анкера в стене, особенно при эксплуатации на внешних условиях.
Следит за тем, чтобы не было деформации втулки, поскольку иначе будет трудно подобрать диаметр сверления отверстия
Обращайте внимание на состояние гайки и то, насколько хорошо она подходит под рожковый ключ или головку. Особенно этим страдают китайские аналоги, когда к гайке трудно подобрать ключ, приходится выкручиваться из ситуации
Анкер-болт – достоинства и слабые стороны
Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.
Анкерный болт имеет повышенную нагрузочную способность
Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:
- повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
- расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
- применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
- простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
- возможность применения анкеров для укрепления имеющейся конструкции;
- стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.
Наряду с достоинствами, имеется ряд недостатков:
- повышенная стоимость изделий по сравнению с другими видами метизов;
- необходимость предварительного выполнения отверстия в твердой основе;
- подбор конструкции применяемого анкера в зависимости от материала основы.
Анкерный болт имеет стойкость к воздействию усилий
Разновидности анкерных болтов
По срокам эксплуатации анкеры разделяют на временные и постоянные. Каждый из этих видов подразделяется в зависимости от метода крепления, материала, с которым происходит контакт, размеру, материалу изготовления.
По назначению
Так как сфера применения анкеров довольно широкая, по материалу основания их разделяют:
- Для полнотелых прочных материалов. Это может быть анкерный болт по бетону, кирпичу, камню.
- Для ячеистых хрупких блоков.
Также имеются приспособления, предназначенные для крепежа конструкций к гипсокартону, дереву, древесно-волокнистым и стружечным плитам.
Размеры
По длине и диаметру крепежные анкерные болты бывают:
- малые: с максимальной длиной до 5,5 см и диаметром до 0,8 мм;
- средние: длиной до 12 см и диаметром до 12 мм;
- большие: длиной не более 22 см и диаметром 24 мм.
Способы закрепления
Химический анкер
Крепиться анкерные болты могут двумя способами: механическим и химическим. У механических фиксация происходит, благодаря непосредственному воздействию рабочей части болта на основание.
- Клиновые. Имеют вид длинного стержня, в конце которого размещается деформирующая гильза. После вкручивания лепестки гильзы расширяются, за счёт чего анкер может выдерживать огромные нагрузки.
- Распорные. Стандартный вид болтов-анкеров, выполненный в виде стержня с конусовидным окончанием. Под воздействием поступательных движений стержень распирает гильзу, создавая надёжное фиксирующее крепление.
- Винтовые. Ещё одно название – болты Молли. Применяются при креплении пустотелых конструкций, имеющих низкую несущую силу. Оборудуются цангой, которая при закручивании упирается в материал с противоположной стороны.
- Втулочные. Состоят из нескольких элементов, включая цангу и расклинивающую часть. Во время закручивания анкера, расклинивающая часть входит в цангу, после чего происходит её распирание.
- Разжимные. Состоят и резьбовидного стержня, 4 продольных лепестков, оснащенных пружинным колечком, и гайкой у одной из сторон. Вращение стержня приводит к раскрыванию гайки и разжиманию лепестков, за счёт чего происходит расширение и закрепление под воздействием силы трения.
- Пружинные. Используются при работе с тонкими материалами и зачастую оснащаются крючком. Расширение происходит благодаря разворачиванию пружины.
Химические – дополнительно используется клейкий состав из полиэфирных смол. Такие анкеры не подлежат вторичному использованию и отличаются максимальной надёжностью крепления.
Конструкция
Механические анкерные болты подразделяют на несколько видов.
- С гайкой. Наиболее простой вид распорного крепёжного приспособления, имеющего конусообразный наконечник, гильзу, гайку и четыре выреза. Гайка служит фиксатором, с помощью которого болт входит в посадочное место. Как только стержень начинают вкручивать, гайка проворачивается по направлению часовой стрелки. В итоге гильза распирается, плотно закрепляя конструкцию.
- С крючком. Головка такого болта имеет вид крюка. Используется крепеж для тяжеловесных конструкций с фиксацией к плотным материалам (камень, бетон, кирпич). Принцип работы не отличается от стандартных анкеров – при вкручивании фиксирующая гайка деформируется, закрепляясь в посадочном гнезде.
- С кольцом. Анкер, зачастую применяемый для монтажа осветительных потолочных приборов, а также электрических кабелей. Внешний конец анкера представляет собой ушко, на которое подвешиваются устройства. Крепление осуществляется стандартно – фиксирующая гайка в конце позволяет раскрыться гильзе и запереть её в нужном углублении.
- С шестигранной головкой. Анкер под отвертку считается аналогом анкера с гайкой. Однако вместо стержня с гайкой применяется обычный болт. Его закручивают гаечным ключом либо отвёрткой, после чего гильза деформируется, что позволяет заполнить стенки углубления и создать надёжное крепление.
- Двухраспорные. В конструкции задействованы две гильзы (короткая и длинная). Короткая входит в длинную конусовидным концом. Как только происходит завинчивание гайки, короткая гильза распирается, что распирает длинную гильзу. Такие приспособления могут иметь конец в виде крюка или кольца. Зачастую их используют для повышения прочности крепления.
- Гвоздевые. Используются для работ с твёрдыми материалами при креплении конструкций с небольшим весом. По форме напоминают полый гвоздь, внутри которого спрятана расклинивающая часть. Болт вбивается молотком или при помощи электроинструментов.
Самодельный металлический анкер
Для создания такого крепежа понадобится следующий перечень расходных материалов:
- гайка и шайба;
- длинный болт;
- отрезок профильной трубы или листового металла;
- стальная проволока.
Из трубы или листа металла вырезают небольшую полоску, толщина которой равна диаметру болта, а длина составляет около 4 см. Болгаркой отпиливают шляпку болта и выполняют поперечный пропил на 5-6 см. Края со стороны резьбы немного стачивают.
Берут дрель со сверлом по металлу и делают отверстие в пластике немного ниже середины, а также просверливают стенки болта. От проволоки отрезают кусочек, подогревают его горелкой для размягчения. Затем продевают пластинку между стенок болта и ставят проволоку для закрепления. Края проволоки заклепывают.
Чтобы установить анкер в стену, выполняют сквозное отверстие чуть больше, чем диаметр крепежа. Ставят анкер язычком вперед, накручивают шайбу и гайку. Когда элемент вылезет с обратной стороны или упрется, стальная пластинка станет поперек, сделав распорку, и вытащить крепеж назад будет нереально.
Механические анкеры
За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.
- Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.
- Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение. Еще больше информации о данных анкерах здесь.
- Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.
- Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.
- Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.
- Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.
- Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.
- Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.
- Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.
- Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.
Как правильно установить анкерный болт
Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.
Сверлим отверстие в стене или потолке (или где вам необходимо)
Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный
Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.
Как установить анкерный болт фото
Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.
И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.
В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.
Силы разрушения анкерного болта
При неправильных расчетах допустимых нагрузок, на анкерный болт могут влиять силы разрушения. Их существует несколько:
- Срез. Риск его образования существует на месте крепежа анкерного болта. В итоге болт просто ломается.
- Вырыв анкерного болта. Такой сценарий означает, что стержень болта полностью или частично выходит из отверстия.
- Вырыв самого материала. В этом случае происходит вырыв поверхности, на которую крепили анкер. Это случается из-за того, что основание не выдерживает нагрузки.
- Изгиб. Превышение предельно допустимых нагрузок может привести к деформации крепежа.
- Сгорание. Стержень болта меняет свою форму из-за влияния высоких температур.
- Коррозия. Она проявляется в случае выбора неподходящего типа прочного анкерного болта в соответствии с условиями эксплуатации. В некоторых случаях это могут быть некачественные болты без сертификатов качества, которые не прошли тестирования и дополнительную обработку для сохранения своих свойств.
Все анкера должны соответствовать стандартам ГОСТа. По маркировке изделий можно узнать все технические особенности изделия, условия применения, нагрузки, свойства материала, из которого они изготовлены.
Анкера преимущественно используются в твердых материалах. Если готовить о химических анкерных болтах, инновационные разработки подходят и для пористых оснований. Несмотря на изобилие видов, принцип фиксации одинаковый. Анкера способны гарантировать надежность креплений, долговечность и устойчивость к внешним факторам воздействия.
Область применения
Виды болтов, их классификация и обозначение Анкеры, которые в соответствии с нормативным документом (ГОСТ 26778-90) называются болтами самоанкерующимися распорными, представляют собой прочные крепежные элементы, при помощи которых можно выполнять надежную фиксацию различных предметов на конструкциях из полнотелых материалов. Высокая надежность фиксации, обеспечиваемая таким анкером, объясняется тем, что вся его внешняя часть сцепляется с внутренней поверхностью отверстия с большой силой трения, формируя исключительную удерживающую способность.
Свою высокую эффективность распорный крепежный элемент будет демонстрировать только в том случае, если его монтаж выполняется в материале, который имеет высокую плотность. Таким образом, принцип действия такого анкера в корне отличается от принципа работы дюбеля, внешняя часть которого контактирует с внутренней поверхностью отверстия лишь в отдельных точках, а не по всей своей длине. Соответственно, крепеж распорного типа способен обеспечить значительно большую надежность формируемого соединения.
ГОСТ 28778-90 Болты самоанкерующиеся распорные для строительства. Технические условияСкачать
Распорные анкера используют при закреплении разнообразных конструкций, находящихся под значительной нагрузкой
В отличие от дюбеля, который преимущественно производится из полимерных материалов, для изготовления анкеров применяют прочные металлы – углеродистую сталь, латунь и др. В том случае, если такой крепежный элемент изготовлен из стали, его дополнительно защищают от коррозии, нанося на его поверхность цинковое покрытие белого или желтого цвета.

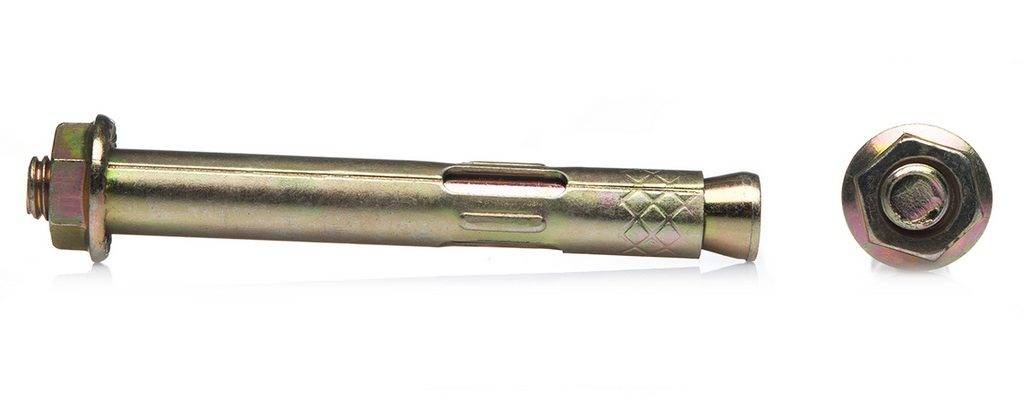

Рабочая часть распорного типа – это полая гильза, на боковой части которой выполнены продольные разрезы, формирующие разжимающиеся лепестки. Во внутренней части такой гильзы имеется распорный элемент, который при забивании анкера в предварительно подготовленное отверстие разжимает лепестки, что и способствует надежной фиксации крепежного изделия в отверстии. Верхняя часть такого крепежа – это шпилька, на резьбовой части которой размещены шайба и регулировочная гайка.

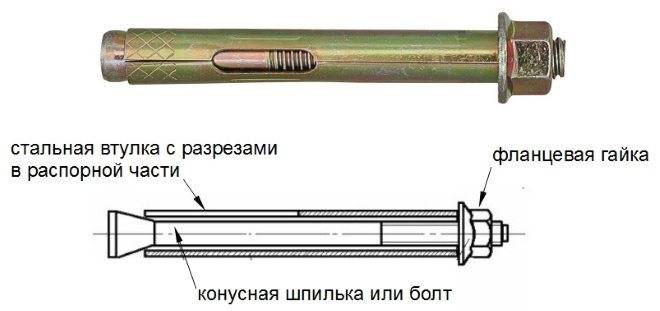

На рисунке представлена простейшая конструкция распорного анкера, имеющего сплошную втулку по всей длине
Монтаж распорного анкера не представляет особых проблем, не требует использования сложного оборудования и наличия специальных навыков у исполнителя. Заключается этот процесс в том, что такой болт аккуратно забивается в предварительно подготовленное отверстие до упора, а после надежной фиксации на его резьбовую часть навешиваются предметы, которые необходимо зафиксировать.
Наиболее эффективно использовать такие различных предметов на конструкциях из плотных материалов, обладающих хорошей адгезией (бетон, кирпич, натуральный камень и др.). В том случае, если в конструкциях из бетона и любых других материалов, в которые будет монтироваться такой болт, имеются внутренние трещины, нагрузка, которую сможет выдержать крепежный элемент, значительно снизится.
Конструкция анкера для ответственных креплений более сложна, зато позволяет использовать крепеж даже при вибро-нагрузках
Сегодня распорные болты анкерного типа, параметры которых должны соответствовать требованиям ГОСТа 26778-90, успешно используются для выполнения монтажа таких предметов и изделий, как:
- тяжелые и габаритные оконные и дверные рамы;

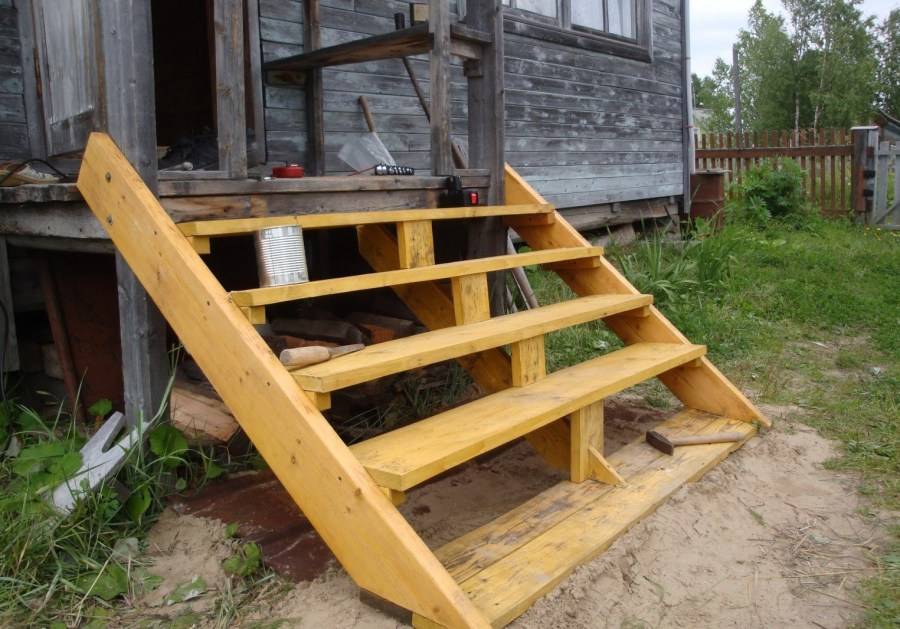

- элементы лестничных конструкций;
- элементы подвесных потолков различного типа;
- светильники и люстры;
- леса для выполнения строительных и отделочных работ;
- ворота и калитки;
- элементы различных коммуникаций (воздуховоды, кабельные трассы, водопроводы и др.);
- балюстрады и консоли;
- различные изделия, изготовленные из стали и отличающиеся значительным весом.
Крепление лаг на распорный анкер
Наиболее значимыми характеристиками распорных анкеров, за что их и ценят специалисты, являются:
- исключительно высокая прочность и надежность;
- устойчивость к механическим повреждениям, воздействию негативных факторов внешней среды;
- удобство использования;
- быстрота создания крепежа.
