Система вентиляции в частном доме: как ее сделать правильно

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и , стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

• подборку оборудования;
• составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека

Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме

А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

где V — объём помещения, м³;k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
Помещение	Постоянно	В режиме обслуживания
Спальня, общая, детская комната	40	40
Библиотека, кабинет	20	20
Кладовая, бельевая, гардеробная	10	10
Тренажерный зал, бильярдная	20	80
Постирочная, гладильная, сушильная	10	80
Кухня с электроплитой	20	60
Кухня с газовой плитой	20	60
Теплогенераторная	20	80 на 1 конфорку
Ванная, душевая, уборная	5	по расчёту, но не менее 60
Сауна	5	40
Гараж	20	5 на 1 человека
Мусоросборная камера	20	80

Выбор деталей и приборов для вентиляционной системы

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

• Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
• Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

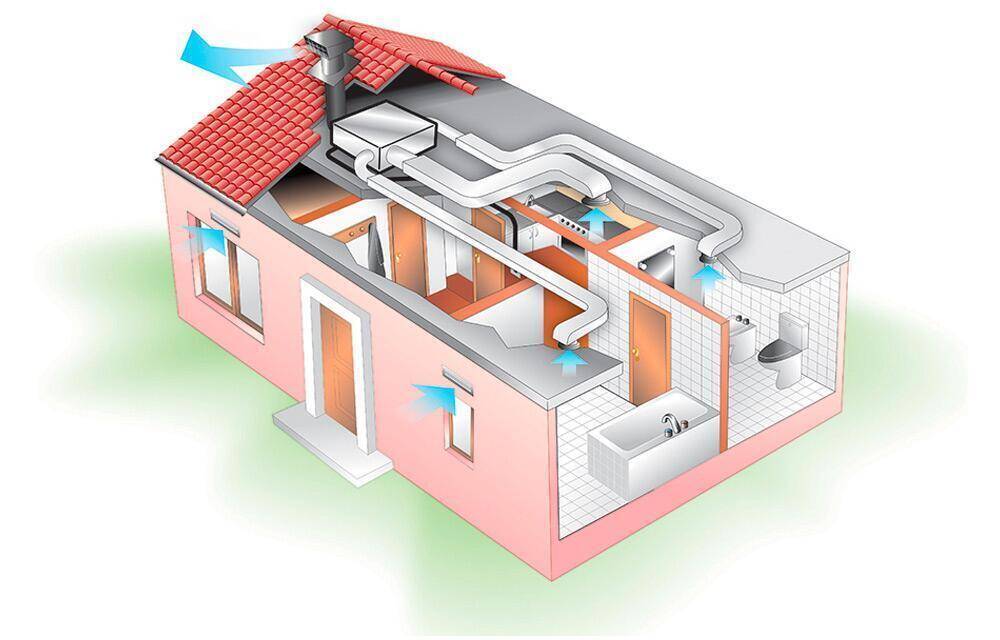

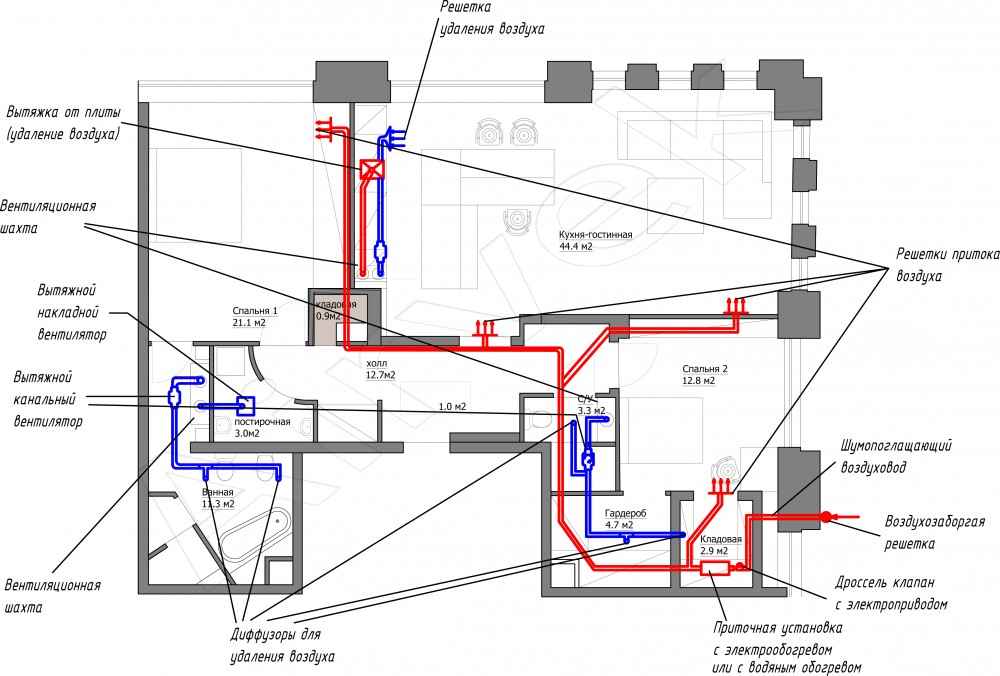

Пример схемы распределения воздушных потоков

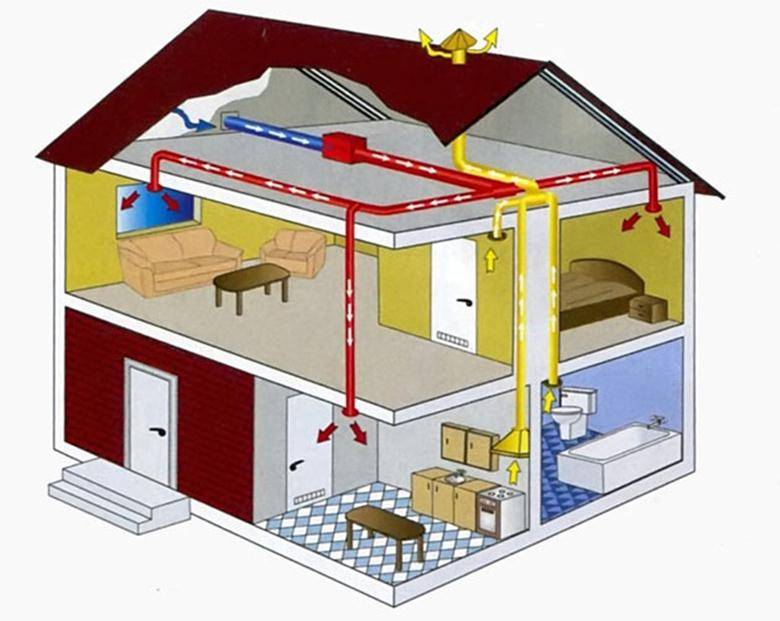

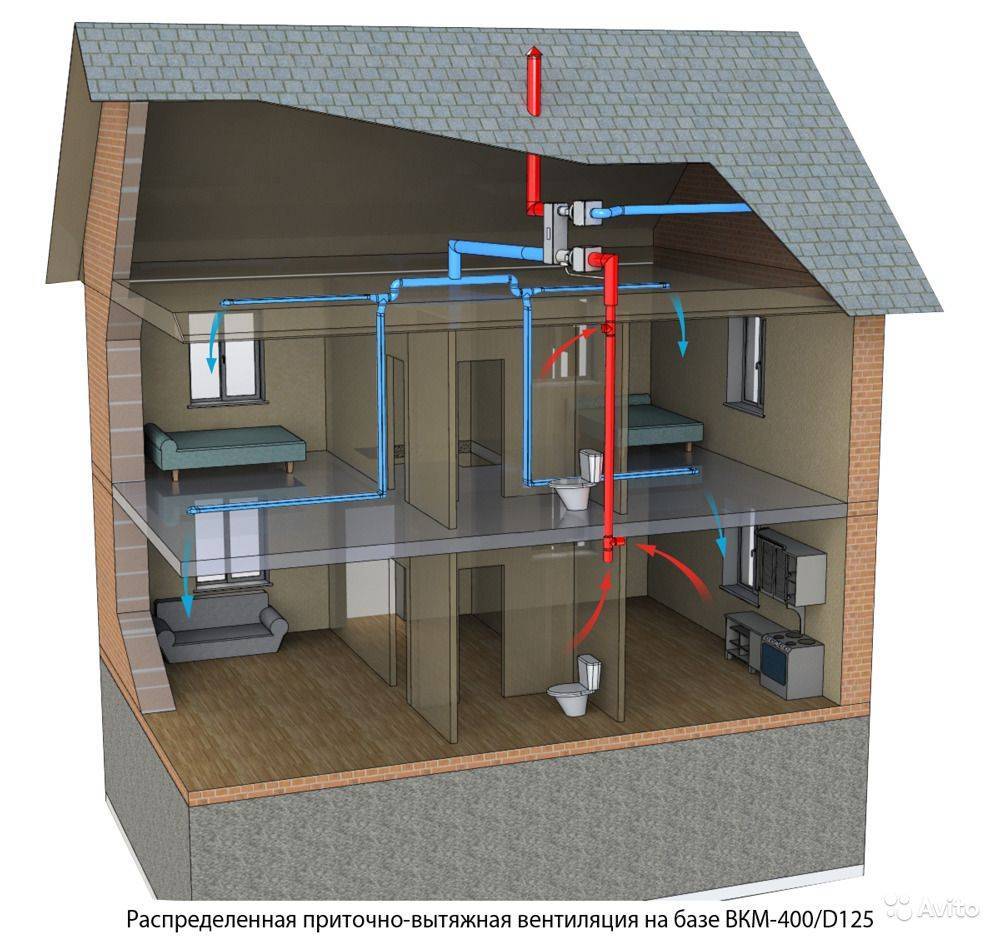

Особенности приточно-вытяжной вентиляции

Приточная и вытяжная вентиляция взаимодействует с двумя различными типами воздушных потоков, которые затем обрабатываются.

В вентиляционной установке все необходимое оборудование и дополнительные системы размещаются в единой раме, которая может быть установлена на лоджии, на чердаке, на стене снаружи дома и т.д.

Специальная конструкция устройства дает широкие возможности для обеспечения вентиляции любого количества помещений в здании.

Помимо основной функции – перемещения воздуха, приточно-вытяжная вентиляция включает в себя следующий арсенал вспомогательных подсистем и дополнительных функций.

К ним относятся следующие:

• ионизация частиц и увлажнение;
• Охлаждение и нагрев воздуха;
• Дезинфекция и фильтрация воздуха.

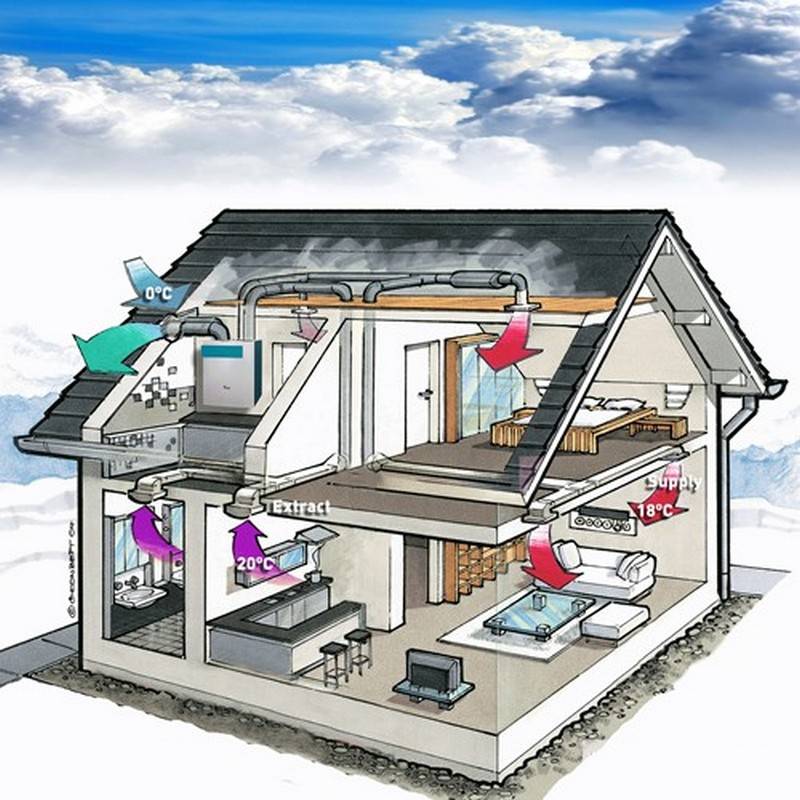

Рассмотрим типичный рабочий цикл системы приточно-вытяжной вентиляции на основе двухконтурной модели.

На первом этапе происходит забор холодного воздуха из окружающей среды и отвод теплого воздуха из помещений. С обеих сторон воздух проходит через систему очистки.

Затем холодный воздух поступает в нагреватель – характерно для PVH с рекуперацией тепла. Кроме того, тепло передается холодному газу от теплого отработанного воздуха – типично для традиционных систем.

После нагрева и теплообмена воздух удаляется через внешний воздуховод, а в помещение поступает нагретый свежий воздух.

Обычная схема вентиляционного модуля включает теплообменную камеру (рекуператор), в которой происходит обмен тепловой энергией между противоположными потоками воздуха. В любом случае, каждый поток воздуха проходит через двойную систему фильтрации.

Основными принципами приточно-вытяжной вентиляции являются эффективность и экономичность.

Классическая схема приточно-вытяжной вентиляции имеет следующие преимущества

• простые в эксплуатации и обслуживании съемные компоненты
• высокая степень очистки входного потока
• Целостность и модульность конструкции.

Для расширения функциональных возможностей приточные и вытяжные установки оснащаются вспомогательными блоками управления и контроля, системами фильтрации, датчиками, автоматическими реле времени, шумоглушителями, сигнализацией перегрузки двигателя, блоками рекуперации, баками для конденсата и т.д.

Отдельные блоки могут использоваться как часть системы приточной и вытяжной вентиляции для подачи приточного или вытяжного воздуха. В таких случаях в ответвлениях приточных воздуховодов устанавливаются системы фильтров, агрегаты со спринклерами и канальные нагреватели. Оборудование устанавливается вблизи точек подачи приточного воздуха. Все устройства, участвующие в обработке воздуха, включая вытяжной вентилятор, могут быть размещены в одном корпусе. Такие агрегаты используются на малых предприятиях, в частных спортивных комплексах и загородных домах. В конструкции вытяжных установок отсутствуют устройства, участвующие в подготовке воздуха для подачи в помещение. Его легче устанавливать, обслуживать, эксплуатировать. Приточная вентиляционная установка в передней части домаБлоки с фильтрами и радиаторами. Приточно-вытяжная установка. Снимите устройство в автосервисе.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Хорошая вентиляция — залог здоровья и жизни

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO₂ на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO₂. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

Расшифровка графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Вентиляция отдельных помещений и элементов бревенчатого дома

В идеале каждая комната должна хорошо и регулярно проветриваться. Однако в первую очередь сделать вентиляцию в деревянном доме нужно усиленно подверженных действию сырости зонах. Рассмотрим особенности обустройства каждой области отдельно.

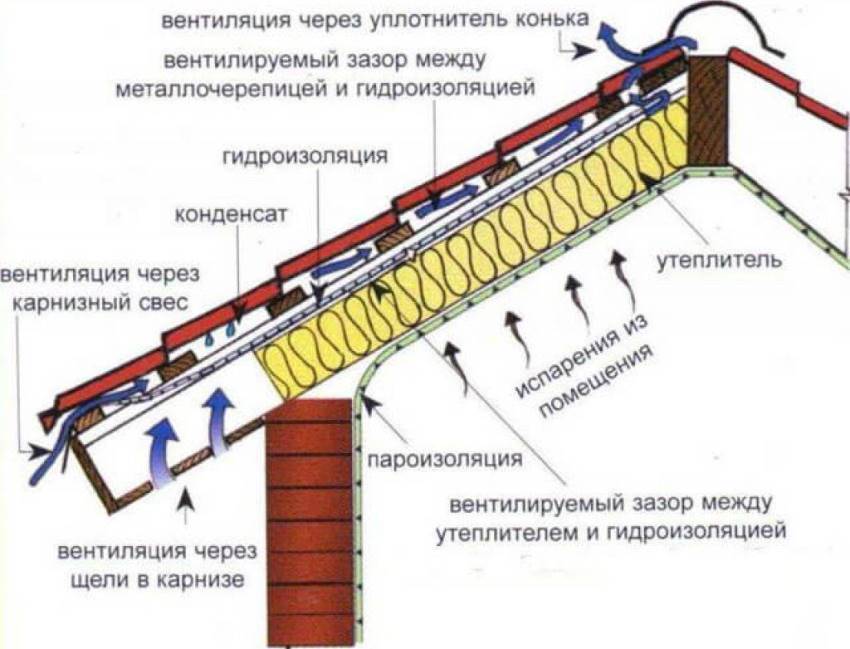

Крыша деревянного дома

Действию сырости в кровельном пироге подвергаются деревянные стропила и обрешетка. Поэтому для проветривания в ходе монтажа оставляется специальный вентзазор. Он образует единое пространство.

Для создания тяги создаются отверстия в свесах внизу и под коньком вверху. Из-за разницы высот и уровня нагрева создается естественная тяга. Воздушный поток устремляется вверх, обеспечивая эффективное проветривание.

Правильно собранный «пирог» крыши не нуждается в оборудовании дополнительной вентиляции

Подпол

Пространство между полом и грунтом – постоянный источник сырости. Так как улица всегда охлаждает, а дом нагревает. В результате образуется конденсат, который благоприятствует росту домового грибка.

Единственный способ защитить дом от разрушения – создание продухов на уровне основания и правильное утепление пола, которое не будет мешать циркуляции воздуха. Естественная тяга обеспечит интенсивное проветривание. Чтобы исключить промерзание пола, на зиму они могут затыкаться.

Санузел

Душ, ванная, умывальник и другие сантехнические приборы – источники повышенной атмосферной влажности и образования конденсата. Поэтому в санузле должна устанавливаться принудительная вентиляция.

При этом лучше сделать отделенную от общедомовой системы ветку. Так как воздуховоды выводят не только атмосферу из помещения, но и соединяются со стояком для удаления запахов из канализации.

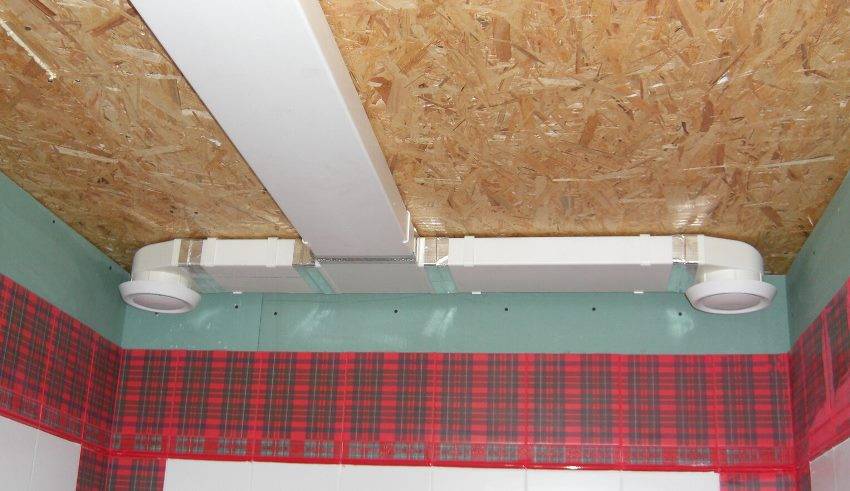

Обустройство вентиляции в санузле

Кухня

Если и устанавливать принудительную вытяжку в деревянном доме, то кухня – самое подходящее для нее место. Заборный патрубок должен располагаться над плитой – на высоте 0,7-0,9 метров, выступая за края по ее периметру не менее чем на 10-15 см.

При этом лучшее место для вывода вытяжного воздуховода – ближайшая стена дома. Так как безопаснее большой объем влажного воздуха не вести через все сооружение, а выбрасывать его сразу – недалеко от места образования.

Простой способ установки принудительной вытяжки показан в видео:

Подвал

Наличие погреба под жилым деревянным домом – это всегда высокий риск разрушения нижней части сооружения. Так как сырость из подземного помещения будет насыщать элементы перекрытия и первые венцы.

Единственный способ защиты – эффективная приточно-вытяжная вентиляция. В большинстве случаев достаточно обустройства естественной вентиляции с максимальным разносом по высоте точек притока и оттока.

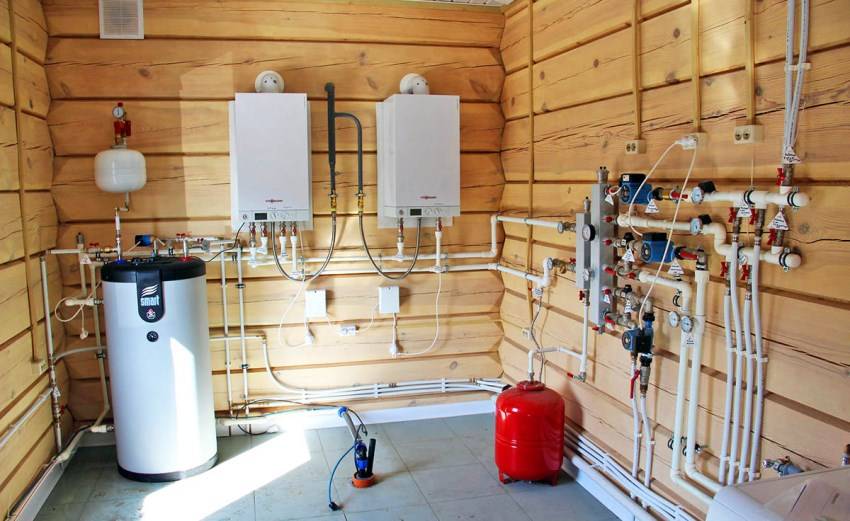

Котельная

Помещение для отопительного агрегата, гидроаккумулятора требуется оснастить сильной вытяжной системой. Так как здесь будет не только влажно, но и жарко, а если котел работает на газе, то еще и опасно.

По этой причине лучше организовать отдельную принудительную вытяжку. Не следует соединять ее вывод с общим домовым воздуховодом.

Котельная – помещение повышенной опасности, которое требует серьезного подхода к оборудованию вентиляционной системы

Виды устройств и фото

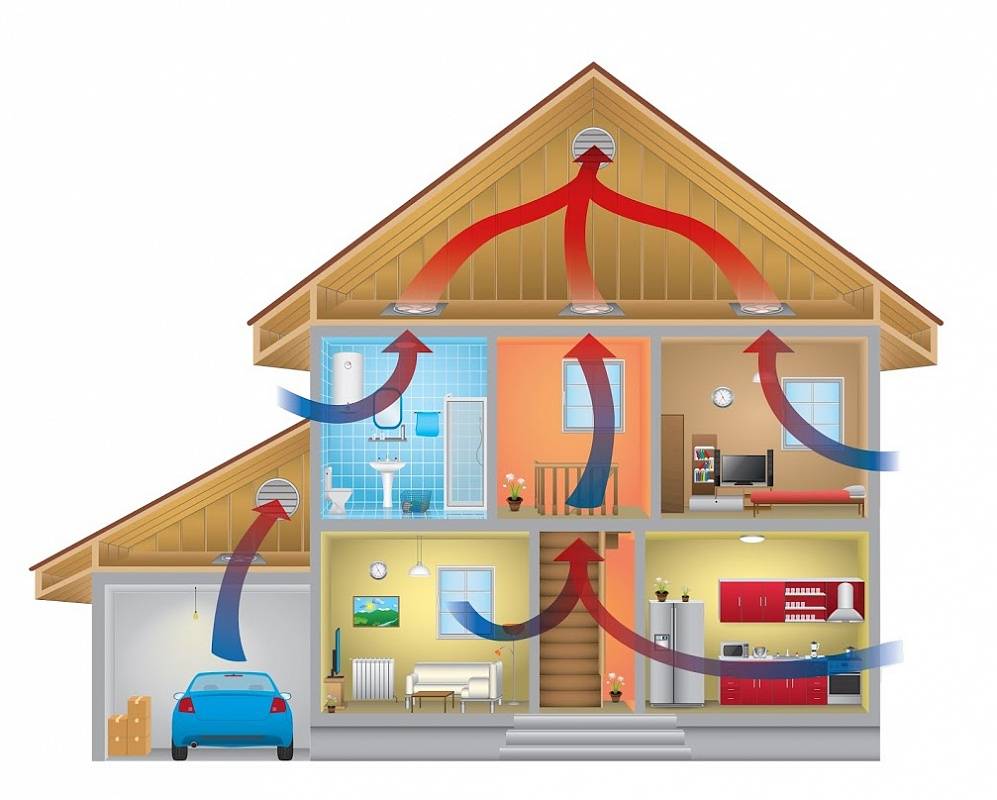

Естественная

1. Разности показателей атмосферного давления в верхней и нижней части вентканала. Чем он выше, тем мощнее тяга.
2. Разница между температурой воздуха внутри помещения и вне его.
3. Степень насыщенности воздушных масс влагой. Более влажный воздух оказывается и более легким и стремится кверху.

Плюсы:

• экономия денег на обустройство;
• независимость от источников энергии;
• практически исключены сбои в работе;
• отсутствие шума.

Минусы:

• слабый воздухообмен и малоэффективная циркуляция;
• нельзя регулировать степень интенсивности;
• отсутствие движения воздуха в теплую погоду;
• значительный отток теплых масс наружу.

здесь

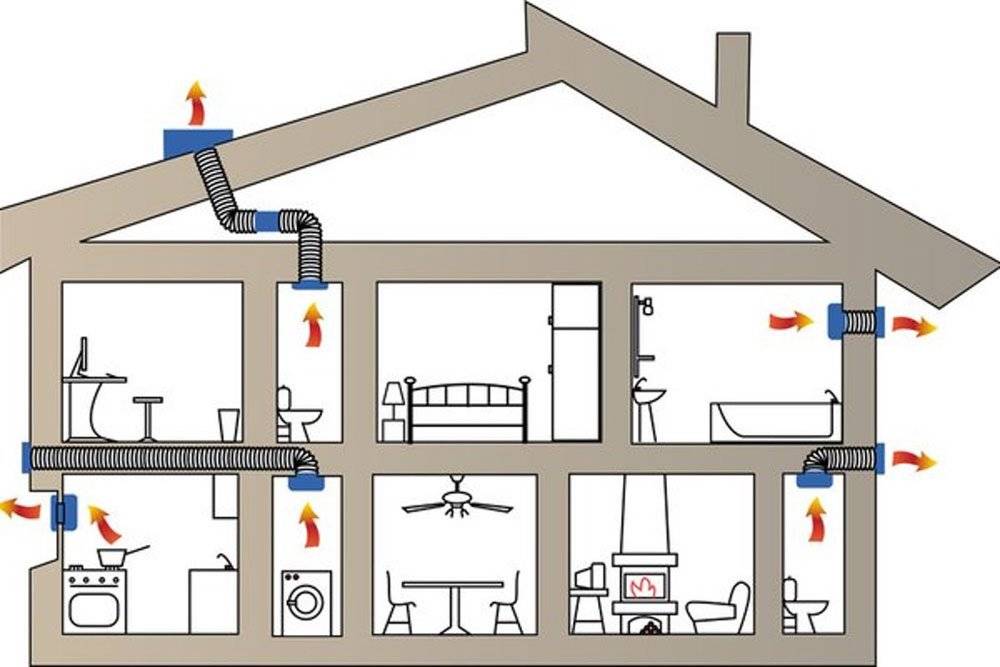

Принудительная

Схемы работы могут несколько различаться в зависимости от типа оборудования:

1. Приток обеспечивается бризерами, устанавливаемыми в каждом помещении. Общая вытяжка оборудуется в чердачной зоне.
2. В комнатах монтируются устройства для притока и вывода с функцией рекуперации. Их сооружают во внешних стенах здания.
3. Воздухообмен обеспечивается системой центрального кондиционирования. Оборудование может отвечать за очистку, нагрев или охлаждение воздуха в зависимости от текущей необходимости. Циркуляция воздуха происходит по разветвленной сети каналов вентиляции.

Плюсы:

• независимость работы от условий окружающей среды и высоты постройки;
• воздух, подаваемый в дом, имеет идеальные показатели чистоты, температуры и влажности.

Минусы:

• зависимость оборудования от электричества;
• большие расходы на его закупку, установку и текущее обслуживание.

тут

Комбинированная

1. подача воздуха с улицы механическим приточным оборудованием и удаление через вертикально расположенный канал;
2. установка вентилятора в зоне вытяжки при организации притока через стенные клапаны.

Внимание
Примером может служить вытяжка в туалетной комнате или на кухне. Для организации притока в толщу стены монтируются бризеры, осуществляющие механический приток воздуха

Они могут фильтровать и обогревать воздушные массы.

Расчет системы для загородного дома

Преимущества вентиляционной системы, установленной в загородном доме, легко оценить. При этом соотносятся обусловленный комфорт с предполагаемой стоимостью.

1. Здесь финансовые вложения минимальны. Многие работы можно сделать даже самостоятельно. Однако в случае, если строение изначально не имело вытяжных вентиляционных каналов, придется вложить и свой труд, и некоторые средства.

1. Надежность системы естественной вентиляции подтверждается еще и тем, что в ней отсутствуют сложные механизмы.

1. Особого ухода такая вентиляция не требует. Достаточно с редкой периодичностью проводить ревизию каналов и заниматься чисткой.

1. Расходы на эксплуатацию естественной вентсистемы не предусмотрены. Она абсолютно энергонезависима.

1. Не создается технологического шума, так как отсутствуют механизмы. Это отличает вентсистему естественного типа от системы с принудительной вентиляцией.

Из чего состоит вентиляция

Классическая вентсистема состоит из установки, обеспечивающей приток свежего воздуха, установки для отвода использованного воздуха, разветвленной или прямоточной сети воздуховодов и распределительных устройств.

В свою очередь, вентсистема приточного типа представляет собой комплект оборудования, которое осуществляет приток воздуха в сооружение. При этом обязательным условием эффективной функциональности является сохранение качества воздуха – его чистоты и температуры.

Приточная система включает в свой комплект следующие составляющие:

• Воздушный клапан. Его назначение уберегать систему от циркуляции воздуха при отключенных механизмах. Работа клапана может быть автоматизирована, если в его конструкции смонтирован электрический привод «зацикленный» на систему включения и отключения вентиляции. При включении принудительного устройства – клапан открывается, при выключении – закрывается.
• Канальный фильтр. Необходим для очистки приточного воздуха, качество очистки зависит от модификации фильтра, смонтированного в систему.
• Калорифер или канальный нагреватель. Используется для прогрева циркулирующего воздуха. Температура настраивается вручную или автоматикой. Калориферы могут быть электрическими или с «водяной нагревательной рубашкой» по типу радиатора.
• Канальный вентилятор. С его помощью полностью подготовленный воздух подается к воздуховодам и распределяется в помещении.
• Шумоглушитель. Его наличие служит для поглощения шума от работающих механизмов вентиляционной системы.

Приточная вентсистема может компоноваться из раздельных элементов, но также есть варианты обустройства в одном корпусе. Система из раздельных элементов монтируется легче, так как возможна гибкость при монтаже.

В бытовых вентиляционных системах самая распространенная компоновка включает в себя канальный вентилятор и клапан.

Важно! Удаляемый воздух в случае сильного загрязнения также должен пройти фильтрацию перед выводом его в атмосферу за пределами помещения. Данное требование регламентировано экологической безопасностью.. Защита от шума также регламентируется условиями эксплуатации

Защита от шума также регламентируется условиями эксплуатации.

Системы вентиляции также могут комплектоваться набором дополнительного оборудования для улучшения функциональности и эффективности:

• Защитная решетка на концах отводов. Она уберегает внутреннее сечение от попадания мусора и проникновения грызунов и птиц.
• Устройства распределения воздуха. Необходимы для регулировки направления циркуляции воздуха для подачи и удаления. Устройства имеют разные параметры и дизайнерское исполнение.
• Регулятор вентилятора, точнее скорости вращения крыльчатки. Усиление количества оборотов стимулирует циркуляцию.
• Регулятор температуры калорифера, работающий в ручном режиме по типу термостата.
• Гибкий гофрированный воздуховод. Используется, как промежуточный элемент в обустройстве сложных систем вентиляции. Как правило, используется при монтаже вытяжных систем.
• Гибкий воздуховод с шумоизоляцией. Используется, если важен уровень шума при эксплуатации механизмов вентсистемы. Как правило, применяется в приточных вентиляционных системах.
• Датчик температуры воздуха в канале. Он работает тандемно с регулятором температуры калорифера и позволяет поддерживать оптимальное заданное значение.

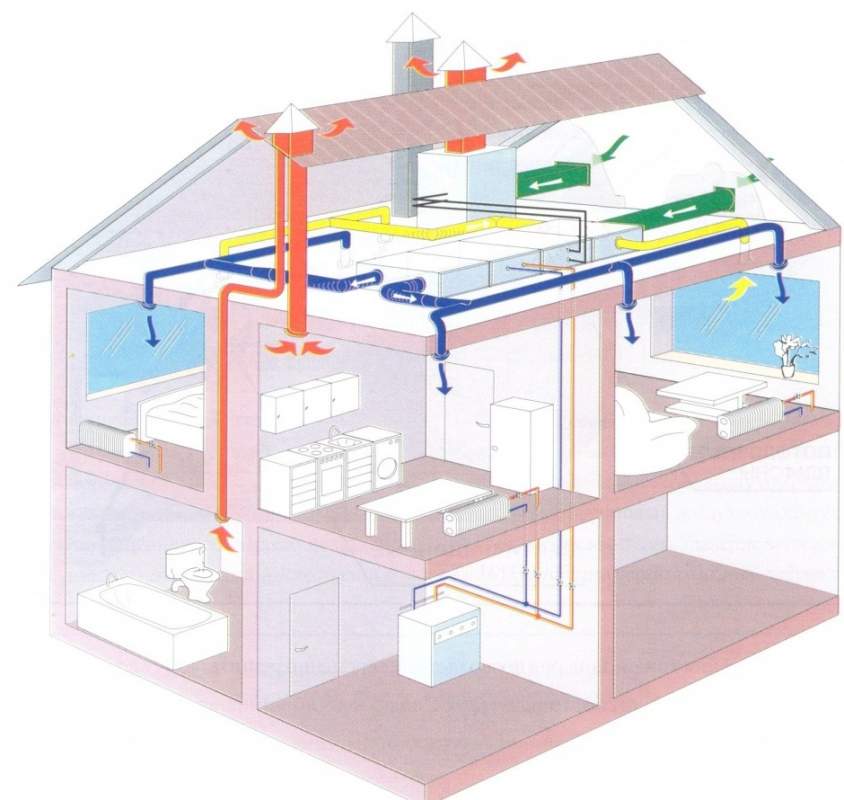

Схемы работы вентиляции

Принцип работы приточных вентиляций заключается в правильной подаче воздушных масс с улицы в помещения. При установке в доме оконных стеклопакетов монтируются специальные приточные клапаны. В случае установки искусственной вентиляции используются очистительные фильтры и регулирующие температурный режим калориферы. Выход воздуха наружу производится через вытяжные воздухоотводы. Приточная вентиляция в доме хорошо подходит для обеспечения нормальной циркуляции воздуха в небольших по площади загородных домах.

В вытяжных вентиляционных системах работает прямо противоположный принцип. Воздух поступает в дом естественным путем, проходя по вентиляционным шахтам, а для вытягивания устанавливают механическую вытяжку. Минусом такой схемы является то, что вместе с воздушными массами в дом будет затягиваться холод в зимнее время. Придется обеспечивать более мощную систему отопления. Приточно-вытяжная вентиляция представляет собой комбинированный вариант, при котором одна система работает на приток воздуха, а другая – на вытягивание. Это довольно сложная схема, требующая грамотных расчетов, но зато именно такой способ может гарантировать создание комфортного микроклимата. Можно также создать в доме вентиляционную систему с воздушным отоплением. При такой схеме воздух внутри помещений дома циркулирует вместе с приточными воздушными массами, а из санузлов и кухни вытягивается принудительно. В этом случае теплого воздуха из дома уходит гораздо меньше.

Приточная вентиляция в квартире с фильтрацией своими руками. Особенности

Систему можно установить под ключ, пользуясь услугами специалистов. Но стоимость монтажа часто слишком высока для рядового жильца. Поэтому будем рассматривать установку вентиляции приточно-вытяжного типа своими руками (об установке вентиляции своими руками читайте тут ).

Внимание

Стоимость монтажа без материалов и оборудования на помещение до 200 кв. м — 25 000 рублей.

Организовать приточно-вытяжную систему вентиляции можно несколькими способами:

1. Установкой дополнительных кулеров в шахты вентканалов.
2. Использованием кондиционера в качестве вытяжного устройства.
3. Установкой дополнительных вентканалов, подрезка оконных уплотнителей.

Первые два способа работают по принудительному принципу. Они загоняют большой объём воздуха за счёт работы вентиляторов. Второй способ более интересен, так как не требует больших вложений в дополнительное электрооборудование. Познакомимся с ним поближе.

Принцип действия

Базовый принцип работы вентиляции — это разница в давлении воздушных масс на разных уровнях помещения. Необходимо организовать притяжные и вытяжные шахты так, чтобы между ними была существенная разница по высоте.

Физика процесса схожа с работой сообщающихся сосудов. Когда один из них поднимают на достаточную высоту, жидкость начинает переливаться. В воздухообмене работает та же механика. Воздух циркулирует, когда есть разница в высоте между входным и выходным отверстием вентиляционной шахты.

Для усиления эффекта можно использовать дополнительные вентиляторы, которые будут прокачивать воздушные массы ещё быстрее.

Совет

В многоквартирных домах вентиляционные каналы проектируют, соединяя в одну вентиляционную шахту сразу несколько квартир. Из-за этого простенок с воздушными каналами имеет большие габариты. В этом пространстве располагаются от 3 до 5 шахт (карманов). Необходимо учитывать расположение каналов и врезаться только в свой карман.

Преимущества и недостатки

Под приточно-вытяжной вентиляцией мы понимаем правильную организацию и вывод вентканаловс принудительным выводом воздуха. Преимущества системы :

1. Контроль за работой вентиляции . Можно настроить систему под свои нужды, прикрывая или открывая вентканалы по мере нужды.
2. Постоянный приток свежего воздуха без оглядки на погоду и столбик давления . Даже если на улице плохая погода, а давление воздуха не позволяет воздушным массам полноценно и самостоятельно продвигаться по помещению, можно увеличить обороты на кулере и принудительно ускорить воздухообмен.
3. Установка фильтров . Притяжная система может очищать поступающий воздух через дополнительные мембраны.

Однако у решения есть свои минусы:

• Расходы на установку дополнительного оборудования, дополнительные счета за электричество.
• Обустройство вентиляционных каналов, шахт и отверстий под вывод и ввод воздуха, что «крадёт» пространство, портит интерьер.
• Шумность. Даже один кулер создаёт слабый гул в помещении. Два и более вентилятора своим шумом могут «давить» на голову или мешать спать.

Несмотря на все минусы, приточно-вытяжная система даёт полный контроль за вентиляцией. Этот фактор — основополагающий и решающий при её выборе.

Методики расчетов параметров вентиляции

Полный расчет параметров вентиляции можно предоставить, только опираясь на разработку конкретного проекта частного дома. Но есть и общие параметры расчета, которые позволят приблизительно определить объемы потребления воздуха. Объем можно рассчитывать относительно количества проживающих, и тогда применима формула V=Vнорм * n (n – количество человек). Такой подход обычно используют только в частных домах с воздушным отоплением, так как количество человек в помещениях может постоянно меняться. Объем можно также рассчитать, исходя из кратности воздухообмена. Формула для расчета используется следующая: V = K * S * H (K – это кратность воздухообмена, S – площадь дома, H – высота потолков).

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

• вентканал – изготавливается только внутри кирпичных стен;
• короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Состав принудительной вентиляции

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

Проветривание окнами и дверьми

приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

Проветривание форточками

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Проветривание открытыми окнами

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Конструкция оконного клапана

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

• патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
• решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
• встраиваемый вентилятор либо рекуператор.

Конструкция стенового клапана приточного

Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Расположение приточного стенового клапана

Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.
