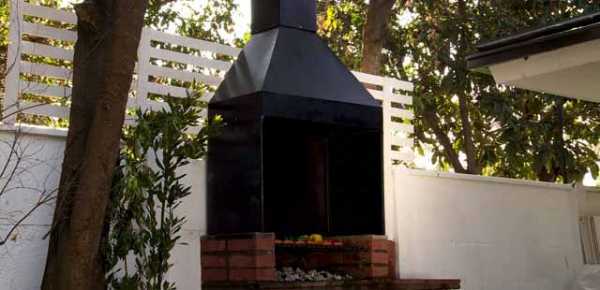

Вытяжка для мангала в беседке из металла

Особенности и преимущества

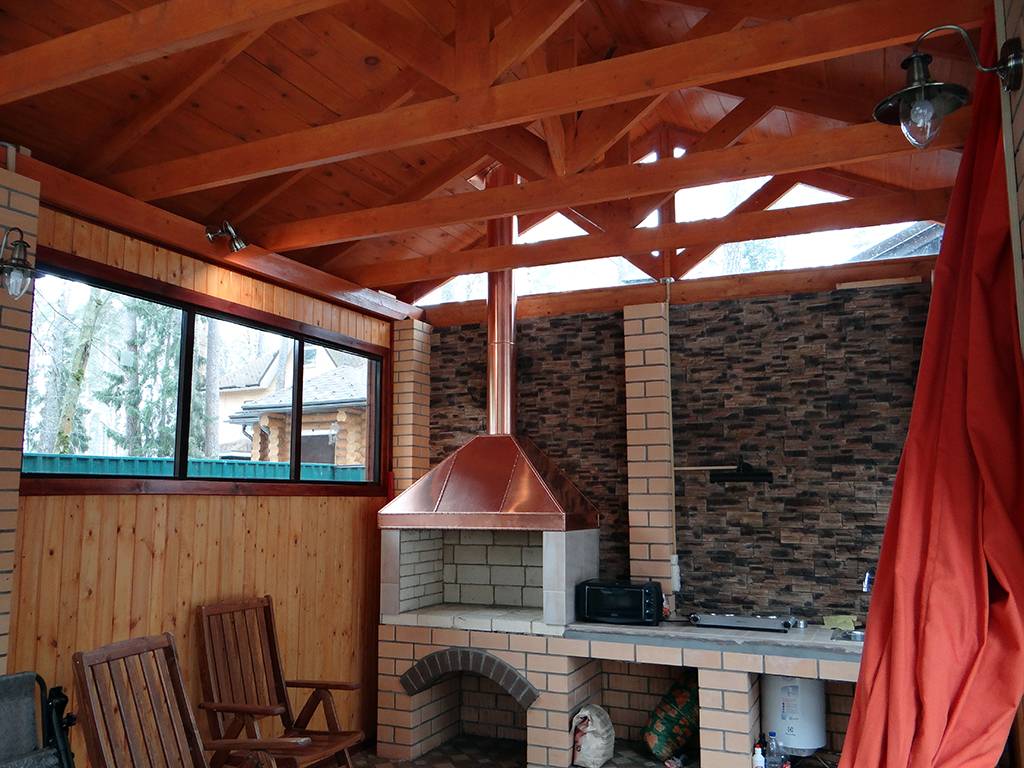

Многие не просто устанавливают мангал, а оборудуют под него летнюю беседку, где можно приготовить шашлыки или барбекю, и посидеть с друзьями. Именно для такой конструкции требуется вытяжка. Страшно представить, сколько гари и дыма появляется в закрытом помещении в результате приготовления мяса на мангале. Без вытяжки все это осядет на потолке беседки. Уже после первого приготовления потолок придется тщательно отмывать, а в дальнейшем ситуация только усугубится. Наличие дымохода или вытяжки позволит быстро убрать весь дым и вывести его из помещения.

У вытяжки есть масса плюсов

У самодельных вытяжек есть ряд неоспоримых преимуществ перед покупными:

Цена. Сделать такую конструкцию самому будет куда менее затратно, чем приобрести в магазине. Готовые вытяжки стоят примерно 12–20 тысяч рублей, а делая ее самостоятельно, вы сэкономите приличную сумму денег.
Конструкция. В магазинах можно приобрести вытяжки, подходящие только к определенному типу беседки или мангала. Самодельная вытяжка будет соответствовать именно вашему типу мангала.

По форме различают несколько видов вытяжек:

Пристенная. Этот тип обладает более вытянутой формой. Они неплохо замаскированы и не влияют на общий дизайн интерьера.

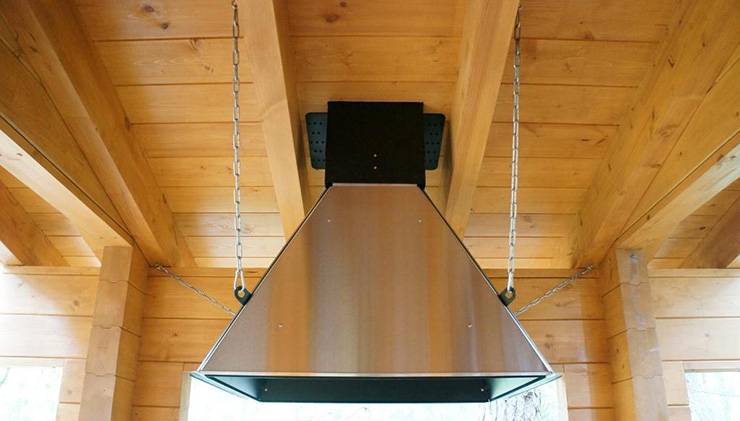

Островная. Они шире, чем пристенные, а также находятся на видном месте. Поэтому островные вытяжки должны выглядеть более привлекательно, чем пристенные аналоги.

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи. Если самодельный мангал без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато. Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала. Инструменты и материалы.

Лист железа 3 мм.

Металлические уголки 20х20х3 мм.

Заклепки, шурупы, термостойкая краска.

Угловая шлифовальная машинка(болгарка) с дисками для резки металла.

Сварочный аппарат, электроды, маска.

Дрель с насадками для бетона.

Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см.

Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками.

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки.

Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

Свариваем из металлических уголков 2 боковые стороны базы вытяжки:

Затем к ним привариваем уголки для задней поверхности базы мангала:

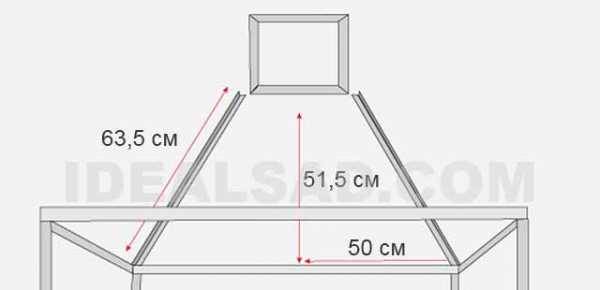

Собираем нижнюю часть купола вытяжного зонта для мангала:

Привариваем на нее уголки задней части купола мангала:

Собираем боковые части купола вытяжки для мангала:

Собираем трубу:

После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.

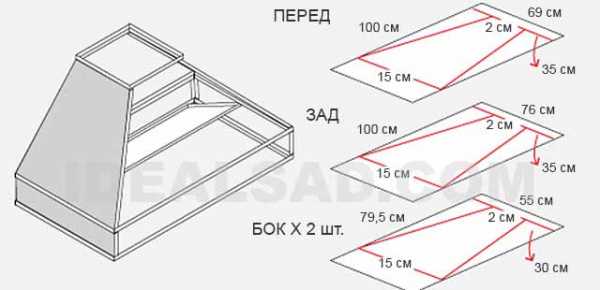

Размечаем металл для обшивки вытяжного зонта:

Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:

Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):

Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.

Размечаем и вырезаем металл для обшивки купола вытяжки:

Обшиваем трубу вытяжного зонта для мангала:

Окрашиваем вытяжку мангала термокраской.

Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).

Устанавливаем купол, закрепляя его заклепками на кромку базы.

Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

Труба может быть как готовая металлическая, так и кирпичная.

Кроме того, вместо П-образной базы, можно сделать угловую:

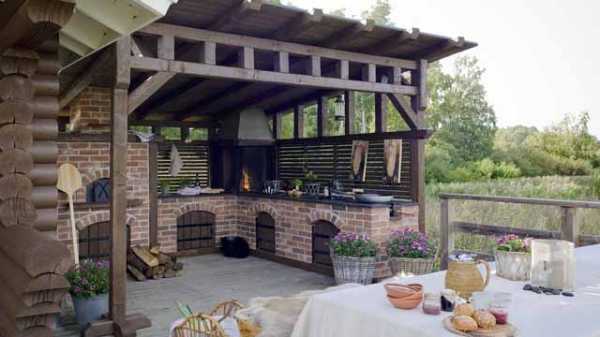

Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

Кроме кирпича вытяжку часто оформляют диким камнем.

Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.

Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

КАКОЕ ВАШЕ МНЕНИЕ?

вытяжки для кухни 60 см |
вытяжки кухонные 90 см |
кухонные вытяжки 50 см |
вытяжка эликор аметист |
вытяжка эликор вента |
эликор интегра |
elikor квадра |
elikor оникс |
эликор оптима |
эликор ротонда |
elikor эпсилон |
эликор аквамарин |
эликор бельведер |
другие |
вытяжки плоские |
вытяжки подвесные |
классические вытяжки |
купольные вытяжки |
вытяжка угловая |
угольные вытяжки |
вытяжка встраиваемая в шкаф |
как выбрать вытяжку на кухню |
лучшие кухонные вытяжки |
кухонные вытяжки отзывы |
угольный фильтр для вытяжки |
установка вытяжки |
короб для вытяжки |

Контакты

Официальное представительство Elikor Эликор в Москве

Единый тел. +7 495 268-02-32

Резюме

Как видно, вытяжка для мангала является отличным дополнением, которое повышает комфорт прибывания в беседки во время готовки. Ее несложно соорудить своими руками. Недостающий инструмент можно попросить у друзей или заказать изготовление каркаса по предоставленным чертежам. Обшивка осуществляется самостоятельно. Удобным в беседке является использование разборного мангала и схемной вытяжки. В этом случае дымоход может оставаться на своем месте, а сама воронка демонтируется на зимние месяцы. При этом отдельные модули вытяжки лучше скрепить болтовым соединением. Хранить конструкцию можно в гараже или кладовке. Разборной мангал также можно изготовить своими руками или купить готовый вариант

При выборе особое внимание стоит обратить на толщину металла, чем она больше, тем дольше прослужит конструкция мангала. Если вытяжка будет храниться при постоянной температуре, тогда уменьшается вероятность коррозионных процессов

Дымоотвод из кирпича

Сначала на участке нужно найти место для строительства печи

Важно, чтобы тандыр не располагался вблизи дачи и других построек из дерева. Следует вынести печь для казана за зеленые насаждения. Вытяжку над мангалом можно сделать из кирпича, который используется для возведения печей

Вытяжку над мангалом можно сделать из кирпича, который используется для возведения печей

Важно правильно смешать глиняно-песчаный раствор

Нужно обратить внимание на то, как готовая смесь держится на гладкой поверхности. Если при выкладывании на кирпич раствор не растекается, то он готов. Возводя вытяжной зонт для мангала в беседке, необходимо правильно сделать основание

Кладка должна быть сделана очень аккуратно. Для этого нужно взять уголки и вмуровать их в стенки мангала. На них будет выложен первый ряд кирпича. При этом блоки нужно укладывать вдоль стен, прислоняя торцом. Выкладывая остальные ряды, кирпич размещают вдоль. Нужно сразу купить достаточное количество материала, ведь будет минимум 10 рядов

Возводя вытяжной зонт для мангала в беседке, необходимо правильно сделать основание. Кладка должна быть сделана очень аккуратно. Для этого нужно взять уголки и вмуровать их в стенки мангала. На них будет выложен первый ряд кирпича. При этом блоки нужно укладывать вдоль стен, прислоняя торцом. Выкладывая остальные ряды, кирпич размещают вдоль. Нужно сразу купить достаточное количество материала, ведь будет минимум 10 рядов.

Выкладывая вершину конуса, следует обращать внимание на уклон. Нормальным для боковых сторон считается уклон 35 мм, а с лицевой стороны — 17 мм. Но нужно учесть, что размеры могут быть изменены из-за конструкции дымохода

Но нужно учесть, что размеры могут быть изменены из-за конструкции дымохода.

Выкладывая вытяжку, необходимо смотреть, чтобы размеры его последнего ряда соответствовали габаритам дымохода. Задняя стена трубы должна иметь «зуб», этот элемент необходим для улучшения тяги. Для защиты трубы от осадков следует сделать над ней козырек из оцинковки. В закрытых помещениях конструкцию можно оборудовать вентилятором и фильтрами.

Какой вариант печи предпочесть

Владельцы частных домов часто делают на участку коптильню. Ее возводят из кирпича либо обустраивают в металлической бочке. Какая коптильня лучше? Все зависит от предпочтений владельца, но кирпичные сооружения прослужат дольше. Кроме того, они имеют более привлекательный внешний вид. Например, кирпичный мангал с дымоходом впишется в любой ландшафтный дизайн.

Можно на участке установить тандыр, но нужна горизонтальная площадка. Раньше в таких печах готовили мясо и хлеб, сегодня их можно использовать для копчения рыбы и пр. Раньше коптили продукты в частных домах, где были размещены специальные приспособления, но сегодня приготовить вкусные блюда можно и на даче в уличных печах.

Ошибки новичков

При конструировании вытяжки новички совершают нелепые ошибки, из-за которых потом приходится все переделывать:

Узкий дымоход. Некоторые изготавливают дымоход с узким сечением, и в результате он не сможет вбирать достаточное количество дыма. Это приведет к перестройке всей вытяжки. Чтобы избежать этой проблемы, рассчитывайте размеры сечения исходя из того, что у металлической вытяжки оно составляет больше 15 см, а у кирпичной – от 26 см и более.
Слишком короткая труба. Аэродинамические свойства устройства напрямую зависят от длины трубы. Чтобы она втягивала нормальное количество дыма, ее высота должна быть не менее 3 м.
Использование неподходящих материалов. Так как мы имеем дело с огнем, все материалы должны быть огнеупорными. Также не забудьте дополнительно их укрепить, покрыв антикоррозийным покрытием.

Итак, мы рассмотрели особенности вытяжки для мангала и способы ее изготовления. В заключение скажем несколько слов о правилах эксплуатации. Регулярно очищайте внешнюю (моющими средствами) и внутреннюю (жирорастворяющими средствами) части вытяжки. Не забывайте про чистку жироуловителя. Используйте ершик для прочистки дымохода. Труба дымохода должны быть защищена от дождя и снега.

http://edaturistu.ru/prochee/vytyazhnoy-zont-mangalahttp://fermer.blog/bok/blagoustroystvo/sadovye-postroyki/besedki/obustroystvo-besedok/16377-vytjazhka-nad-mangalom.htmlhttp://besedka.guru/mangaly/vytyazhka.html

Зачем нужна вытяжка

Мангал без вытяжки может быть использован на открытом воздухе круглый год, но при его монтаже в беседке без дымоотвода не обойтись. Начинающие строители, решив сделать печь своими руками, должны использовать самые простые чертежи. Очень красиво выглядит вытяжной зонт из меди, но его сооружение под силу только опытным мастерам.

Зонт вытяжки нужен для того, чтобы выполнять следующие функции:

защищать жаровню от осадков;
отводить летучие соединения.

Печь, установленную в беседке, от осадков защищает навес. А вот вытяжной зонт дает возможность располагать жаровню не только под крышей, но и на участке около дома. Мангал из кирпича своими руками может быть сделан за несколько дней.

Во втором случае вытяжка улавливает газы, образующиеся при горении, и отводит их вверх. Работа дымоуловителя основана на силе тяги и сходна с печью-барбекю. Когда топливо интенсивно горит, то образуется дым. Он легче окружающего воздуха, поэтому стремится ввысь. Когда устанавливается вытяжной зонт, дым не рассеивается. Он направляется в трубу, освобождаясь лишь в конце дымохода. Все вредные соединения удаляются, не нанося вреда здоровью человека.

Мангалы с дымоходом можно располагать в закрытых помещениях, например, для их размещения подходит купольная беседка с остекленными окнами. Сделать такую печь допустимо в гараже. Здесь может быть установлен мангал с вытяжкой с гидрофильтром. Он используется для удаления запаха из помещения. Сооружение изготавливают из нержавеющей стали, подача воды контролируется вручную или автоматическим способом.

Проходя через фильтр вытяжного зонта, поток воздуха охлаждается до температуры +40…+50°С. Кроме того, фильтр для вентиляции предотвращает откладывание жира на вентиляторах и стенах вентиляционных каналов. Систему можно установить в барах, ресторанах и частных домах, где планируется разводить открытый огонь. Вместе с фильтром нужно использовать дымосборник для мангала.

Теоретически эта система подходит даже для жилых помещений, но все равно следует пользоваться открытым пламенем с осторожностью. Мангал в квартире под вытяжкой может быть установлен, если она очень мощная

Но не следует забывать о пожарной безопасности и спокойствии соседей

Но не следует забывать о пожарной безопасности и спокойствии соседей.

При этом в квартире необходимо сделать принудительное вентилирование помещений. Продукты горения топлива должны быть удалены из комнат. Если есть желание запекать мясо, то лучше купить электрический тандыр.

Планируя строительство на участке, нужно заранее приобрести чертеж для мангалов. Без него нельзя возвести сооружение.

Устройство вытяжки своими руками потребует времени и терпения. Если в работе планируется использовать медный лист, то начинающему строителю лучше не делать все своими руками, а заказать изготовление вытяжных зонтов мастеру.

Особенности и преимущества

У вытяжки есть масса плюсов

У самодельных вытяжек есть ряд неоспоримых преимуществ перед покупными:

Цена. Сделать такую конструкцию самому будет куда менее затратно, чем приобрести в магазине. Готовые вытяжки стоят примерно 12–20 тысяч рублей, а делая ее самостоятельно, вы сэкономите приличную сумму денег.
Конструкция. В магазинах можно приобрести вытяжки, подходящие только к определенному типу беседки или мангала. Самодельная вытяжка будет соответствовать именно вашему типу мангала.

По форме различают несколько видов вытяжек:

Пристенная. Этот тип обладает более вытянутой формой. Они неплохо замаскированы и не влияют на общий дизайн интерьера.
Островная. Они шире, чем пристенные, а также находятся на видном месте. Поэтому островные вытяжки должны выглядеть более привлекательно, чем пристенные аналоги.

Конструкция из металла представляет собой вытяжной зонт, принцип действия которого крайне прост. Он собирает продукты горения и выводит их через трубу из помещения. Такой зонт должен быть очень гладким, поскольку любые шероховатости уменьшают его эффективность. Если вы предпочитаете металлический зонт, необходимо также снабдить его широким отверстием.

Для его изготовления понадобятся лист стали, уголки (из металла), заклепочник, заклепки, шурупы, аппарат для сварки, болгарка и дрель.

Теперь что касается того, как его сделать:

Первым делом необходимо создать чертеж и нанести на него все размеры, по которым будет конструироваться вытяжка.
Теперь изготавливаем каркас. Сначала из металлических уголков нарезаются заготовки необходимой длины. Поочередно свариваем нижнюю и верхнюю части каркаса, а потом соединяем их в одну конструкцию.
Из уголков собирается каркас самой вытяжной трубы.
Обработайте швы, оставшиеся после сварки. Их шлифуют при помощи диска, а сверху покрывают специальным лаком против коррозии металла.
Приступим к обшивке готового каркаса. Раскраиваем металлические листы и делаем сгибы, предварительно уложив листы на верстак.
Используем дрель и проделываем монтажные отверстия, чтобы надежно закрепить обшивку.
Наконец, заклепочник поможет обшить каркас листами металла.
Последний штрих – нанесение антикоррозийного покрытия, увеличивающего срок эксплуатации вашей конструкции.

Многих интересует, как крепится такая вытяжка. Это можно сделать либо при помощи стоек, либо воспользоваться подвесами. Первые изготавливают из кирпича или из железа. Также можно добавить интересный железный элемент – массивные цепи, на которых будет крепиться вытяжка.

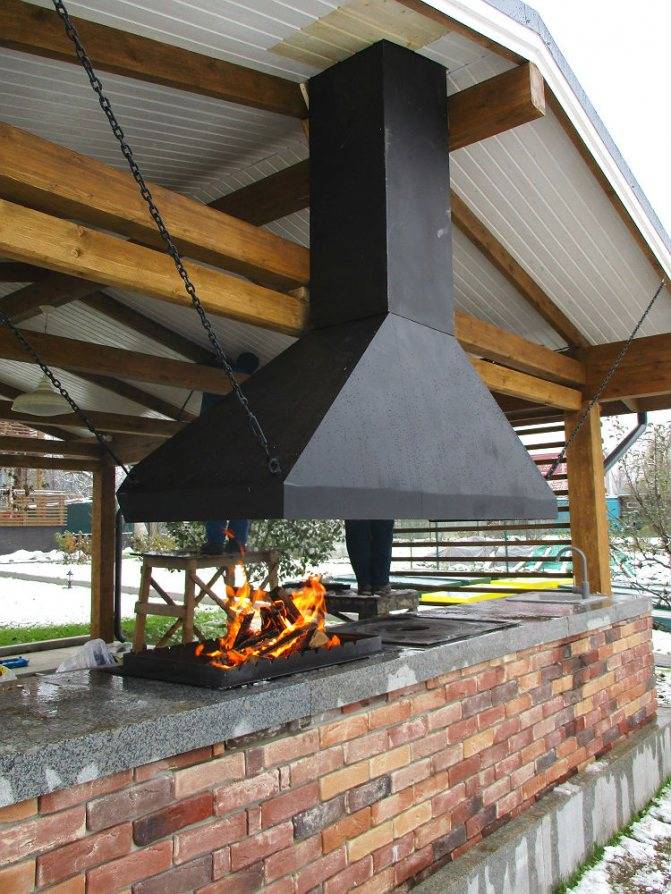

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.

Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

вентилятор;
гаситель искр;
возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

Огнеупорная краска для мангала

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Кирпичная вытяжка

Кирпичный мангал с дымоходом отличается эстетичным внешним видом и высоким показателем безопасности. Он нагревается не так сильно, как металлические вытяжки и полностью изолирует стены и крышу помещений от горячего воздуха.

Преимущества кирпичного мангала очевидны:

Полная изоляция от дыма.
Совместимость с домашними коммуникациями.
Низкий нагрев поверхности.
Красивый внешний вид.

Кирпичную вытяжку рекомендуют устанавливать вплотную к стене дома. Такой мангал может стать и самостоятельным элементом дачного ландшафта, если установить его во дворе или просторной беседке.

К недостаткам кирпичного типа постройки можно отнести:

Дорогостоящий материал.
Сложность установки.
Большие габариты.

Строим кирпичный мангал самостоятельно

Соорудить кирпичный мангал с вытяжкой своими руками сложнее, чем сделать его металлический аналог. Однако при правильном подходе и наличии нужных материалов с такой задачей может справиться и непрофессиональный строитель.

Конструкция кирпичного мангала подобна железному, он состоит из стенок основания, купола и трубы. Отличие заключается в наличии передней стенки с аркой над жаровней, подобно тем, что раньше делали на традиционных русских печках.

Для возведения нужно выбрать самый огнестойкий кирпич и подготовить цементно-песочную скрепляющую смесь. И также потребуются следующие инструменты:

мастерок;
уровень;
отвес;
кирка;
болгарка.

На сайте вы можете найти несколько схем по возведению кирпичного мангала с вытяжкой. Кирпичи следует укладывать слоями, придерживаясь стандартных правил строительства — первый ряд укладывается перпендикулярно стене, второй – параллельно.

По центру арки над барбекю следует установить замковый кирпич, который будет распределять нагрузку на боковые стенки. Чтобы дополнительно укрепить конструкцию и не ошибиться в расчётах, можно сделать металлический каркас основы и обложить его кирпичом.Действуя по инструкции, вы получите отличный и долговечный мангал.

https://youtube.com/watch?v=R8uzjz4zfEc

Устройство

Главное предназначение вытяжки – отведение дыма и копоти в сторону от места нахождения людей. Принцип устройства вытяжки довольно прост состоит из двух элементов:

Основа – это вытяжной зонт, купол, расположенный непосредственно над зоной приготовления пищи. Имеет вид усеченной пирамиды, куда уходит дым, гарь и искры от огня. Площадь такого колпака обязательно должна быть больше варочной поверхности;
Дымоход, представляющий собой трубу, куда выводится дым из купола. Высота дымохода над кровельной конструкцией должна быть не менее 0,5 м.

Размер вытяжки зависит от устройства самого мангала. Мангалы бывают:

Стационарные или полустационарные. У таких мангалов обычно большие габариты, и они имеют свое постоянное, либо сезонное местоположение;
Мобильные. Мангалы небольших размеров, которые легко переносить, разбирать или складывать.

Мобильные мангалы, как правило, не нуждаются в устройстве вытяжки. Так как стационарные и полу стационарные мангалы всегда находятся вблизи от места отдыха, они обязательно должны иметь вытяжку.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Вытяжка для мангала в беседке из металла своими руками

Особенности и преимущества

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Резюме

Рекомендуемые записи
