Как выложить цоколь из кирпича
Для любого мастера, который планирует построить дом своими руками, важен процесс устройства цоколя – этапы его строительства, требуемые инструменты и материалы, а также знание некоторых нюансов.
Цоколь дома – часть здания, которая по своей сути выступает продолжением фундамента. Цель его устройства – подъем основного строения выше над уровнем земли. Необходимо это, прежде всего, для защиты от промерзания первого этажа и подтопления талыми водами. Некоторые мастера особенно не заморачиваются и делают цоколь, подняв выше фундамент. Сторонников этого метода много, противников – не меньше.
Грамотно устроенный цоколь должен быть надежным, прочным, в идеале – задает архитектурный тон всему строению. Поэтому для его изготовления лучше использовать кирпич, который по долговечности превосходит даже высококачественный бетон.
Выбор материала
Основное требование к материалу для устройства цоколя – его надежность. Поэтому при его выборе отталкиваются от того, что этот материал должен быть гораздо прочнее стен дома. В качестве исходного может выступать следующее сырье:
- Полнотелый кирпич, обожженный в заводских печах;
- Кислотоупорное кирпичное сырье;
- Серый фагот;
- Комбинирование красного гранита с правильных форм брусчаткой;
- Бутовый камень.
Цоколь из кирпича
По популярности кирпич является лидером этого списка, в силу его массовой доступности и невысокой стоимости. При желании же цоколь может быть выложен из любого из вышеупомянутых материалов, здесь все зависит от мастерства и финансовых возможностей мастера.
Важность гидроизоляции кирпичного цоколя
Даже обожженные кирпичи со временем могут потерять свою прочность от частого соприкосновения с атмосферными осадками и подземными водами. Поэтому требуется гидроизоляция цоколя. Чем лучше выполнена эта работа, тем более прочным будет фундамент дома. Поэтому данная статья затрат – не повод для экономии средств.
Важно: многие строители рекомендуют делать двойную гидроизоляцию. Это увеличит срок «жизни» всего фундамента. Чтобы выполнить операцию п защите цоколя от воды, необходимы следующие материалы:
Чтобы выполнить операцию п защите цоколя от воды, необходимы следующие материалы:
Первый слой гидроизоляции должен быть выполнен непосредственно на стыке фундамента и первого ряда цокольных кирпичей. Это предохранит всю конструкцию от грунтовых вод. Второй гидроизоляционный слой устраивается при переходе цоколя в стены дома, т.е. в последнем ряду кладки.
Рулонный рубероид может быть заменен акваизолом, при этом если первого материала нужно 2 слоя, то последнего достаточно всего один.
Для гидро- и теплоизоляции цоколя может применяться вспененный пенополистирол (пеноплекс), который создаст прочный барьер от всех атмосферных осадков. Некоторые строители предпочитают обмазывать поверхность цоколя смесью штукатурки или смазки на основе битума. Чем толще слой этих составов, тем выше уровень защиты.
Комбинирование нескольких вышеперечисленных способов защиты от влаги повысит уровень гидроизоляции в несколько раз.
Важно: при близком залегании к поверхности водоносных жил цоколь нуждается в вертикальной гидроизоляции, когда обмазывается или обкладывается и внутренняя часть конструкции
Этапы цокольного строительства

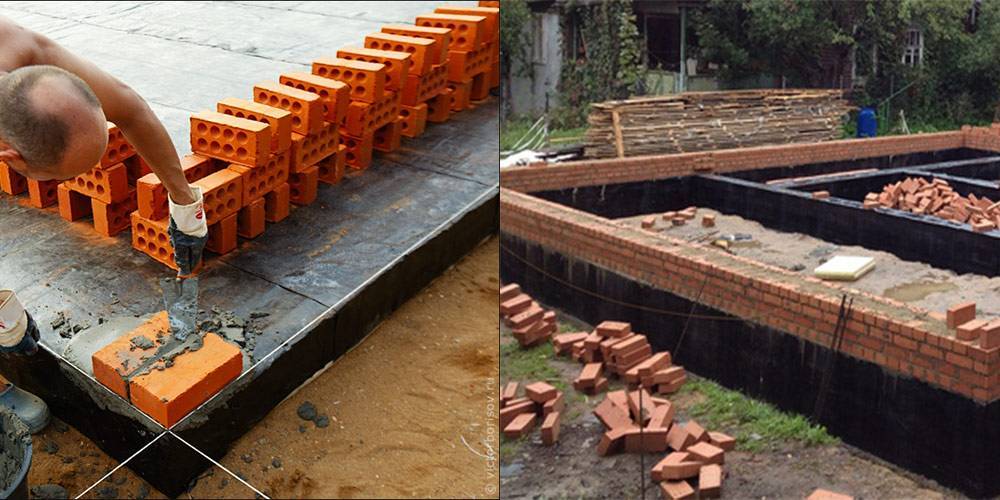

Строительство выполняется с углов будущего дома, при этом кирпич выкладывается сразу на всю требуемую высоту цоколя
Очень важно контролировать правильность линий с помощью уровня и отвеса. Чтобы ровно выложить простенки, натягивается шпагат, который фиксируется в угловых кладках гвоздями. Самое главное требование к работе по кладке кирпича – ровное их распределение и полное заполнение швов раствором
Раствор делается самостоятельно из смеси извести и цемента М500. Известковое тесто вводится в цементный состав для увеличения пластичности. При отсутствии извести ее можно заменить глиной
Самое главное требование к работе по кладке кирпича – ровное их распределение и полное заполнение швов раствором. Раствор делается самостоятельно из смеси извести и цемента М500. Известковое тесто вводится в цементный состав для увеличения пластичности. При отсутствии извести ее можно заменить глиной.
схема цоколя из кирпича
Важно: многие мастера известь заменяют стиральным порошком. При этом соблюдаются следующие пропорции: на 10 л ведро воды берется 1 столовая ложка порошка. После этого по обычной технологии вымешивается раствор
После этого по обычной технологии вымешивается раствор.
Как утеплить цоколь дома
Чем отделать цоколь дома
Выбор материала
Материал должен быть:
- прочным;
- устойчивым к окружающей среде;
- декоративным, позволяющим сделать фасад здания эстетичным;
- морозоустойчивым, способным сохранять технические, эксплуатационные характеристики много циклов заморозки и оттаивания;
- должен плохо впитывать, пропускать влагу, воду;
- безопасным для человека, окружающей среды;
- отличаться хорошей адгезией с раствором. Исключается образование трещин, появление дефектов поверхности.
Нужно исключить деформации стройматериала по завершении возведения капитального строения, при увеличении уровня нагрузки
Внимание уделяется выявлению прочности стройматериала
Разрешено использовать кирпич:
силикатный. Отличается плохой устойчивостью к повышенному уровню влажности. Не стоит применять для ленточного типа основания. Повышенная степень влажности приведет к разбуханию стройматериала. Кирпич потеряет прочность и разрушится. Устранить проблему можно гидроизоляционным материалом. Фундамент полностью им отделывают;
Силикатный
красный с термической обработкой. Прочный, устойчивый к влаге. Выбирают продукцию марки М150. Для местности с повышенным уровнем влажности воздуха применяется марка М250;
Красный
керамический. Оптимален для создания цоколя. Производство кирпича выполняется из специального сорта глины, запекаемого при высокой температуре. Характеризуется стойкостью к влажной среде, морозостойкостью, хорошей несущей способностью.
Керамический Декоративная облицовка не обязательна. Красный, силикатный кирпич нуждается в дополнительной защите. Повысится долговечность конструкции. Сведется к минимуму возможность деформации основания.
Требования к кирпичу и советы по его выбору
Кроме того, материал должен отлично противостоять воздействию влажной среды, обладать достаточным уровнем морозостойкости, быть экологически безопасным. Кроме того, он должен отличаться приемлемой стоимостью.
Перед тем, как выбрать кирпич для цоколя, следует изучить некоторые требования, носящие общий характер. В первую очередь, камень должен быть одинаковых параметров и форм. Поверхность строительного материала должна отличаться ровностью, не иметь скольных участков и трещин, обладать одинаковой цветовой гаммой.
В обязательном порядке проверяется марка кирпичного материала по сертификату качества, дата его изготовления, технические характеристики. Если цокольный материал выбран правильно, в помещениях будет сохраняться большее количество тепла, здание получит лучшую защищенность от проникновения холодных воздушных масс с улицы.
Подбирая кирпичный камень для обустройства цоколя, принимается во внимание и эстетическая составляющая – кладка должна отлично сочетаться с возведенными стенами. На пример, керамические кирпичи отлично смотрятся со стенами, устроенными из гладких материалов
Если вы обладаете достаточными навыками, для обустройства цокольных рядов можно применить фигурную кладку. В данном случае кирпич служит необычным украшением.
Шаг №2 – «подушка» под столбы
В отрытые ямы стелим геотекстиль, затем слой песка толщиной 10-15 см. Песок тщательно трамбуем. Песок свободно пропустит влагу от бетона, а геотекстиль не позволит песку уходить в почву.
На песчаную подушку укладываем рубероид или другой рулонный гидроизоляционный материал, такая прослойка хорошо защитит нижние кирпичи от воздействия влаги.
Затем приступаем к заливке бетонной подошвы, ее делают шире сторон фундаментного столба. Первым делом укладываем металлическую сетку с диаметром прутков 3-5 мм, после чего заливаем бетоном марки 400, толщина слоя 20-25 см.
Через 3-4 дня, когда бетон схватится, можно приступать к кладке кирпича.
Порядок выполнения работ
Рассмотрим, как выложить цоколь из кирпича на ленточный фундамент своими руками.
Алгоритм действий выглядит следующим образом:
в первую очередь придется рассчитать, сколько кирпича надо на цоколь фундамента. Для этого следует знать параметры запланированных к строительству стен, и размеры кирпичного камня. Если работа предстоит с материалом нестандартных параметров, то подсчитывается объем цокольной части, который делится на объем одного кирпича. Расчеты простые, сложностей не вызывают;
- перед тем, как начать класть цоколь из кирпича, необходимо проверить горизонталь фундаментного основания. Если работы выполнялись качественно, то максимальные отклонения не превысят пары сантиметров, что легко устраняется выведением первого цокольного ряда. Если при проверке обнаружены большие отклонения, ленту придется выравнивать. Итак, как выложить цоколь из кирпича своими руками на неровном фундаменте? Для начала на угловых участках вертикально крепятся рейки. На одной отбивается горизонталь, ее значение переносим на другую планку. По отметкам натягиваем веревку, замеряем расстояния до фундаментной поверхности. Это поможет рассчитать примерные рабочие объемы и потребность в материалах. На устранение неровностей более двух сантиметров потребуется приготовить бетонный раствор, более мелкие погрешности устраняются смесью из песка и цемента. Работать разрешается «на глазок», так как последующая за слоем раствора кирпичная линия будет выводиться по уровню. Выравнивающий слой должен хорошо высохнуть, для чего потребуется не менее двух недель. Только после этого разрешается кладка цокольного кирпича на фундамент;
- перед началом кладочных работ на фундаментную ленту укладывается рубероид в два слоя. Устройство этого гидроизоляционного слоя является важным условием, потому что цоколь может быстро разрушиться от воздействия влаги;
- ведение кладки начинается с двух угловых участков. Если вы в таком деле новичок, просто потренируйтесь выкладывать кирпичи без кладочного раствора, пока движения не станут автоматическими. Не забывайте при этом использовать инструменты для контроля качества работ. Обязательное условие – перевязки, чередования ложковых и тычковых рядов. Чтобы легче было контролировать свою работу, высоту углов выводите максимум в пять – семь камней;
по начальному ряду вбивается гвоздь, натягивается шнур. Необходимо удостовериться, чтобы бечевка проходила по кирпичным граням. Подготовка закончена, можно переходить к устройству цокольных рядов.
Гидроизоляция и утепление
Вопрос гидроизоляции нужно решить до того, как вы начнёте класть кирпич. Первый горизонтальный слой изоляции необходимо уложить прямо на фундамент. В качестве бюджетного варианта подойдут 2 слоя рубероида или другого рулонного материала. Слои между собой нужно обязательно склеить. Сделать это можно при помощи битумной мастики.
Когда укладка будет завершена, нужно сделать ещё один горизонтальный слой гидроизоляции. Его размещают на высоте нижнего перекрытия.
Схема устройства горизонтальной гидроизоляции.
Следует также сказать, что вертикальная изоляция стен фундамента и нижней части цоколя осуществляется при помощи мастик, специальных полимерных составов или рулонных материалов.
Что касается утепления, то лучшим материалом, который можно использовать для защиты цоколя от перепадов температур, является пенополистирол. Теплоизоляцию нужно сделать уже после того, как будут завершены работы по возведению цоколя. Утеплитель крепят на внешней стороне стен
Очень важно правильно подобрать клеящий состав. Обычно используют мастику или клей, в составе которых нет ацетона, сольвента или других растворителей
Если вы остановите свой выбор на мастике, приобретайте холодную.
Если вы ограничены в финансах, можно сделать утепление из обычной штукатурки. Так можно обойтись без специального утеплительного материала.
Расширяем основание дома
Есть и другие ситуации, когда необходимо сооружение крепкого основания. Одной из них является облицовка цоколя кирпичом. Первоначально ширины основания дома зачастую не хватает для этого, поэтому возникает логичный вопрос: как расширить фундамент под облицовочный кирпич? Для этого необходимо уширение основы путем выкапывания траншеи рядом со стеной. С помощью анкеров и арматуры можно будет соединить два основания. Затем используя отделочный материал можно облицевать цоколь. Теперь уже кладка кирпича на фундамент будет гораздо надежнее. Такая отделка лицевой стороны фасада будет не только красивой с эстетической стороны, она еще и защитит цоколь от негативного воздействия влаги.
Функциональные назначения и особенности цоколя из кирпича
Цоколь как промежуточная конструкция предохраняет стены от сырости
Цоколь на фундаменте является промежуточной конструкцией между фундаментом и несущими стенами. Он защищает последние от влаги, поступающей с осадками, и приподнимает строение над почвой. Этими функциями обусловлено строительство цоколя из бетона или кирпича – прочных материалов, обладающих достаточной стойкостью к воздействию жидкостей.
В большинстве регионов России здания, не имеющие такой конструкции, не будут обладать хорошими эксплуатационными характеристиками. Если пол находится на высоте поверхности почвы, возникают лишние потери тепла, а стены отсыревают. Цоколь принимает на себя эти негативные факторы
Стеновая конструкция при этом может служить дольше, что особенно важно в случае газобетона и иных материалов, отличающихся пористостью
Часто цокольный этаж из кирпича рассматривают в контексте ленточного основания, но его можно монтировать и на плите. Плюсом использования материала являются его хорошие теплоизоляционные качества, способствующие улучшению микроклимата на нижнем этаже здания. Хотя кладка единичными маленькими блоками выполняется медленнее, чем заливка бетона, она не требует периода выдержки в течение нескольких недель. Промежуточная конструкция помогает равномерному распределению стеновой нагрузки на фундамент.
Как класть кирпич на фундамент
Следует заблаговременно подготовить рабочие инструменты:
- кельма (или мастерок) для выкладывания раствора, убирания излишков раствора, уравнивания;
- молоток каменщика для раскола кирпича на куски нужного размера;
- отвес проверяет вертикальность кладки;
- шнур помогает выкладывать ряды по прямым линиям, соблюдать один показатель высоты;
- порядовка размечает ряды по толщине шва и кирпича;
- правило из дерева проверяет качество внешней поверхности;
- лопата;
- емкость для размешивания раствора (или бетономешалка).
Сначала укладываем рубероид для изоляции очищенного фундамента от влаги. Можно пойти двумя путями.
Первый способ – полностью выложить первый ряд, а затем углы. При этом угол должен быть всегда на несколько кирпичей выше стен. Проверяем соблюдение прямоты углов, вертикальность кладки уровнем, угольником, отвесом.
Второй способ заключается в первоначальном выведении всех углов, после чего кладут стены. Проверка углов происходит с помощью тех же инструментов. Исправлять неровности нужно постукиванием по неправильно лежащим кирпичам молотком. Этап завершается привязыванием шнура для ориентира по углам. Теперь можно приступать к главной части работы.
Некоторые рекомендации для точности кладки кирпичей на фундамент
Технология кладки проста:
- выложить и выровнять мастерком ширину раствора до полутора сантиметров;
- уложить кирпич, слегка придавив его для равномерного распределения связующей смеси;
- аккуратно постукивая молотком, выровнять камень, соблюдая обозначенную шнуром линию;
- собрать лишний раствор мастерком, заполнить вертикальный шов между двумя кирпичами.
Некоторые опытные строители заранее накладывают небольшое количество связующей смеси на боковую грань кирпича для скрепления с соседним.
Необходимо постоянно помнить о контроле над вертикальностью, прямолинейностью линий и толщиной швов.
Как произвести
расчет мелкозаглубленного ленточного фундамента, вы узнаете из следующей нашей статьи.
А здесь статья про столбчатый ростверковый фундамент.
Как выбрать кирпич для фундамента
Для устройства фундамента подойдет только красный полнотелый кирпич, обжиг которого был произведен с соблюдением технологии. Плохо или не качественно обожжённый кирпич, чем часто грешат производители, уже через 5-10 лет начнет рассыпаться, разрушая фундаментное основание. Но если красный кирпич пережжён, что является нарушением технологии, то это станет наилучшим вариантом, поскольку такой кирпич наиболее прочный и влагостойкий. Ну а кроме того, его обычно продают по низкой цене, считая «переваренный» кирпич браком.
Кроме всего прочего, важным показателем при выборе кирпича для фундамента является его марка (М), показатель морозостойкости (F) и водопоглощение. Для устройства основания рекомендуется выбирать кирпич с показателями: М-150, М-175, М-200, М-250, М-300. Fот 35 до 100, водопоглощение – 8-16%.
Наиболее подходящий кирпич – клинкерный, и, хотя он относиться к керамическим видам кирпича, он прочный и влагостойкий. Такие свойства клинкер приобретает при обжиге с температурой более 1200 градусов. При этом нужно помнить, что годится только полнотелый клинкерный кирпич, пустотелый хоть и равен по прочности, однако в полостях неизбежно будет скапливаться влага в виде конденсата, который будет замерзать и оттаивать, разрушая постепенно конструкцию. Но препятствием для использования клинкерного кирпича встает его высокая цена.
Какие виды кирпича нельзя использовать для возведения кирпичного фундамента:
- 1. Силикатный кирпич. Имеет крайне низкую влагостойкость, а впитавшаяся влага разрушает кирпич при замерзании. Какой бы качественной не была гидроизоляция, силикатный кирпич нельзя использовать для кладки основания.
- 2. Пустотелые кирпичи, причина – скопление воды в полостях.
Расчет количества кирпича
Прежде чем приступить к работе, необходимо знать, сколько потребуется материала, хотя бы примерно. Это позволит не покупать лишнего, ведь кроме затрат на сам материал, есть еще расходы на доставку.
На куб кирпичной кладки уходит около 400 кирпичей, это с учетом раствора. Сколько кубов в вашей конструкции можно посчитать, перемножив длину, ширину и высоту ленты (или количество столбов и их габариты – при сооружении столбчатого фундамента).
На этапе проектирования фундамента следует учитывать, что ширина ленты должна быть шире стены на 7-10 см, это даст возможность в последствии надежно крепить лаги для пола.
Например, фундамент под баню 5х6 метров. То есть, длина ленты 22 метра, ширина – 0,37 м, высота – 0,7 м. Получается около 6 кубов, то есть 2400 штук кирпичей, значит с учетом возможных потерь, необходимо купить порядка 2600-2700 штук. Стоимость кирпича на сегодня – 13-15 руб. за штуку, значит затраты на кирпич составят в районе 45 тысяч рублей с учетом доставки. Конечно же, это только пример, стоимость затрат может варьироваться в зависимости от региона, близости производителя или продавца материала.
Цемент и песок для раствора и пгс для устройства «подушки»
Кладка части фундамента, который будет находиться под землей, выполняется цементно-песчаным раствором с применением цемента высоких марок. Надземная часть выкладывается цементно-известковым раствором, 1 часть цемента, 2 части песка и 1 часть извести. Хотя если есть возможность, лучше использовать полностью цементно-песчаный раствор.
Важно помнить, что цемент необходимо хранить в сухом помещении, поэтому, если такового нет, то лучше покупать его частями. Для приготовления раствора применяют речной песок, а для подушки – песчано-гравийную смесь (ПГС)
Для приготовления раствора применяют речной песок, а для подушки – песчано-гравийную смесь (ПГС).
Материалы для армирования

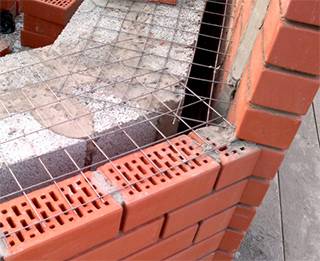

Усиление кирпичного фундамента выполняют в обязательном порядке, и делается это в процессе кладки кирпича. Для армирования необходимо запастись:
- – прутами рифленой металлической арматуры диаметром 6-8 мм. Она пойдет на продольную укладку;
- – для продольного армирования применяют металлическую кладочную сетку, с диаметром прутков 4-6 мм.
Утепляющие материалы и гидроизоляция
Утепление фундамента из кирпича выполняют из плиточного экструдированного пенополистирола, он наиболее подходит по удобству, качеству и цене. Для гидроизоляции применяют рулонный геотекстиль или напыляемый битум. Как вариант, для усиления гидроизоляции, рекомендуется оштукатурить фундамент цементной штукатуркой, однако это не отменяет применение гидроизоляционных материалов, поскольку сама по себе штукатурка защитит от влаги только временно, затем и она требует защиты.
Порядок выполнения работ
По технологии выполнения кладки цоколя кирпичом первый ряд необходимо раскладывать насухо – без использования раствора. Это необходимо для лучшего планирования ряда, где для кладки будут использоваться преимущественно целые кирпичные изделия. После этого выполняются работы по разметке участков вертикальных швов. Кладка цокольной части всегда начинается с угловых элементов, которые будут служить ориентировочными участками при дальнейшем возведении стен. Для этого между перпендикулярными рядами, которые составляют угол, с особой точностью натягивается прочный шнур.
При выполнении таких работ лучше использовать обычный красный кирпич, поскольку он не боится влажной среды и солевых отложений. Первый ряд выкладывается перпендикулярно стенам. Для формирования отметки ноль на фундаменте относительно линии горизонта ориентируются по линии, протянутой по уровню веревки. В процессе кладки используется негустой цементный раствор с тем, чтобы облегчить подгонку по ориентиру кирпичных фрагментов.
Каждый ряд кирпичной кладки, формирующей цоколь, должен проверяться строительным уровнем
Это обеспечит более точное соблюдение горизонтальности поверхностей и предотвратит перекосы основания, что важно при дальнейших работах по сооружению основных несущих стен. Согласно строительным нормам, последний ряд кладки цокольной части должен перекрываться слоем гидроизоляционного материала
Это предотвратит проникновение влаги во внешние стены сооружения.
Названия поверхностей
Красный кирпич по своему внешнему виду представляет собой довольно простое изделие, которое имеет форму параллелограмма. Специалисты выделяют несколько поверхностей данного материала, имеющие свои названия. Они установлены в одном из ГОСТов, действующих на территории России.
Одна грань имеет название постель, другая – ложок, а третья – тычок. Габариты же искусственного камня регулирует ГОСТ с обозначением «530-2012». Самая большая по своей площади грань красного кирпича называется постель.
Если анализировать габариты стандартного изделия, то одна ее сторона равна 250 миллиметрам, а вторая – 120 миллиметрам.
Названия сторон
Ложок считается по своей площади второй гранью красного кирпича. Его расположение – перпендикулярное к постеле. Стандартное изделие имеет величин сторон это плоскости в виде 250 и 65 миллиметров.
Тычок считается самым маленьким из-за того, что одна его сторона стандартного изделия равна 120 миллиметрам, а вторая – 65 миллиметрам. Эта грань точно так же, как и ложок, перпендикулярна к постеле, но уже с иной стороны.
Для того чтобы стена цоколя была надежной и крепкой, очень важно располагать кирпич в правильной последовательности с учетом его габаритных размеров
